Аналоговые стики с эффектом Холла для PS5
- Цена: 3.3$
- Перейти в магазин
Принесли на замену обычных резистивных «аналогов»/стиков на «аналоги»/стики с эффектом Холла в Gamepad SONY DualSense Edge.
В джойстике уже была попытка их замены, но что-то там не получилось и как говорится ничего не предвещало беды.
В обычных джойстиках Sony, Xbox с заменой стиков нет проблем, а в Gamepad SONY DualSense Edge есть определенная сложность.
Сразу хочу предупредить, что стики по ссылке не до конца подходят для Edge из за своей конструктивной особенности и придется немного «доработать напильником», о чем я ниже покажу на фотографиях, а других у меня не было, поэтому ставим то что имеем в наличии.

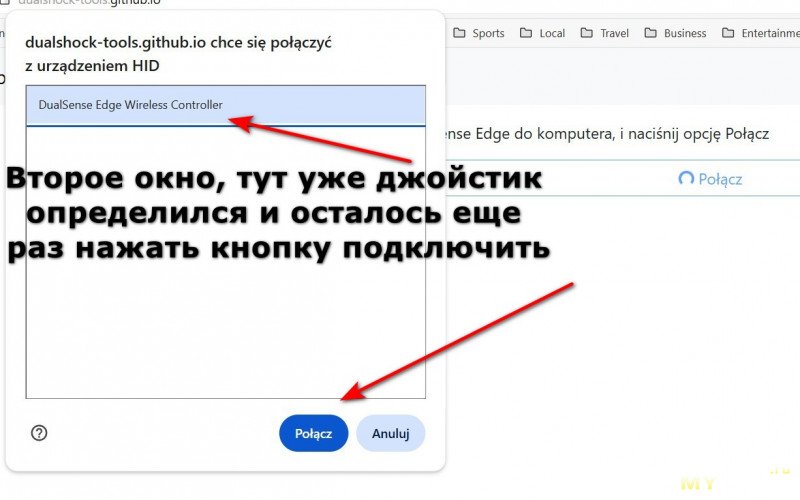

После замены стиков, джойстик необходимо калибровать, для этого я использую программу
ссылка
И проблемы опишу дальше в обзоре.

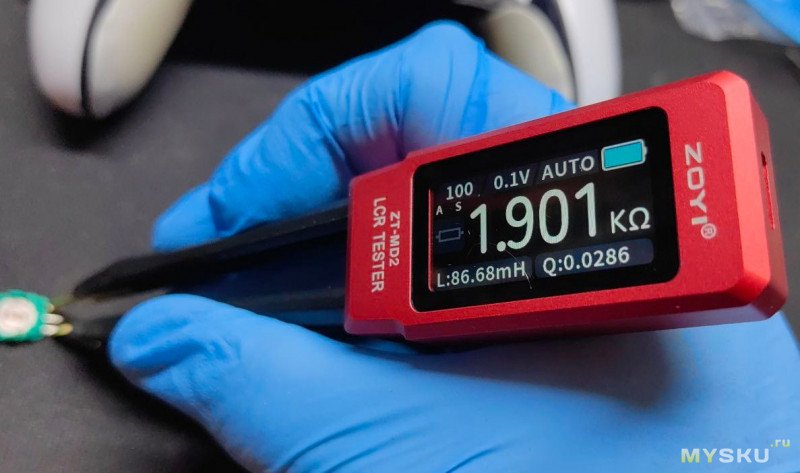

Оригинальные стики— резистивные. Сопротивление переменного резистора составляет ~1.9-2.2 кОм. Недостаток таких стиков в том, что они изнашиваются механически, и со временем их сопротивление меняется, что может привести к дрифту или потере точности. Стики с эффектом Холла являются более качественной альтернативой: их характеристики не меняются или почти не меняются со временем, поскольку в них нет трущихся частей.

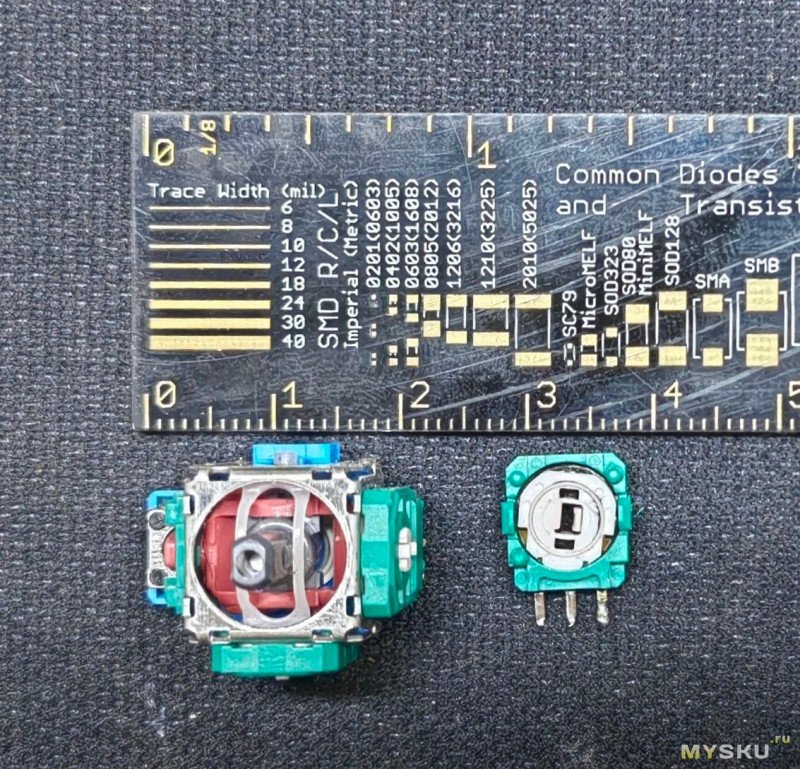

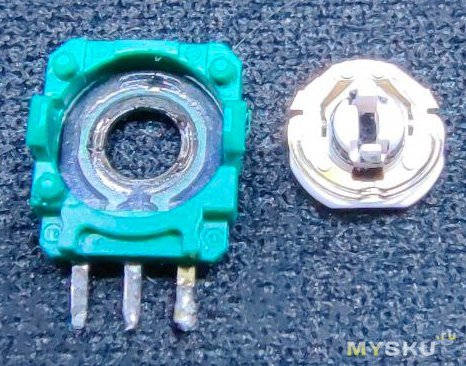

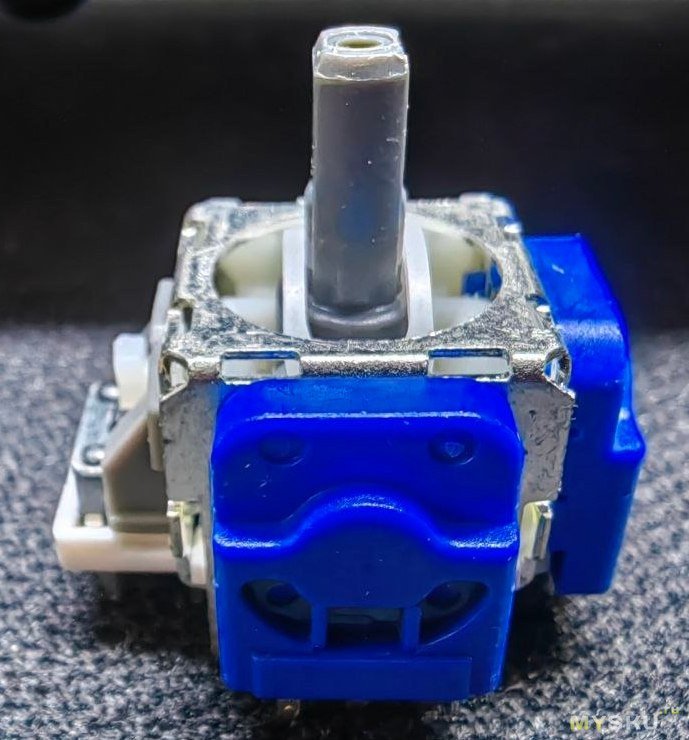

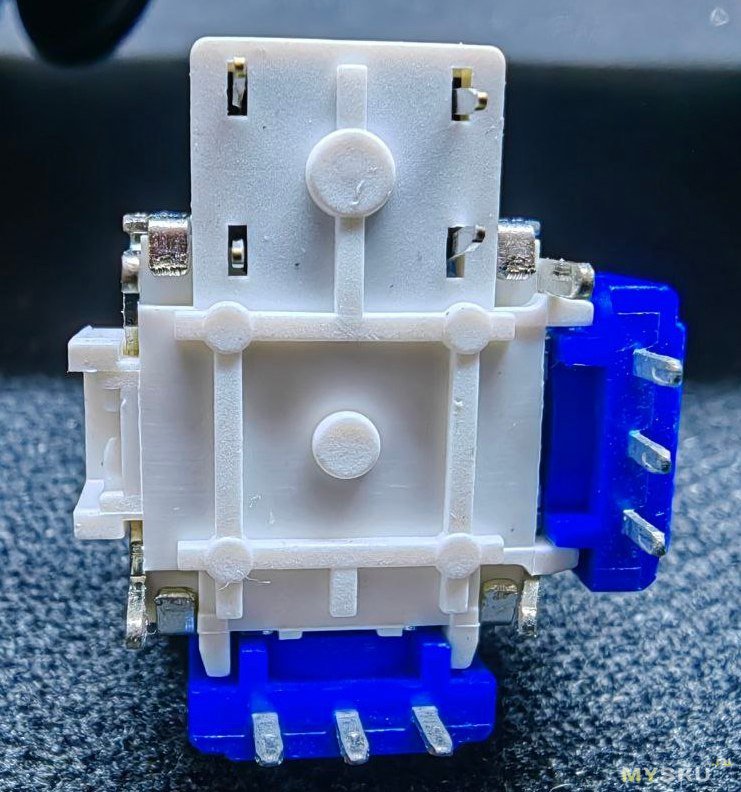

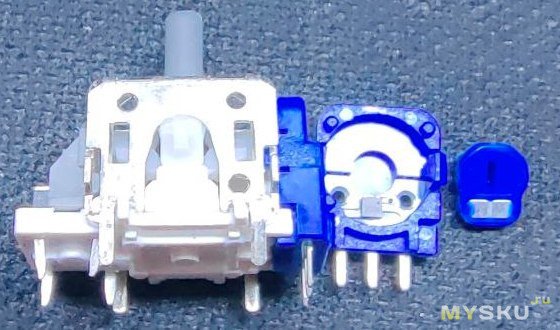

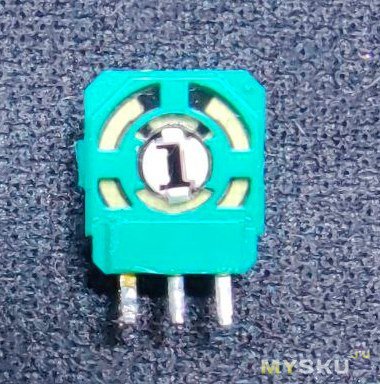

Фото оригинального стика и его конструкция

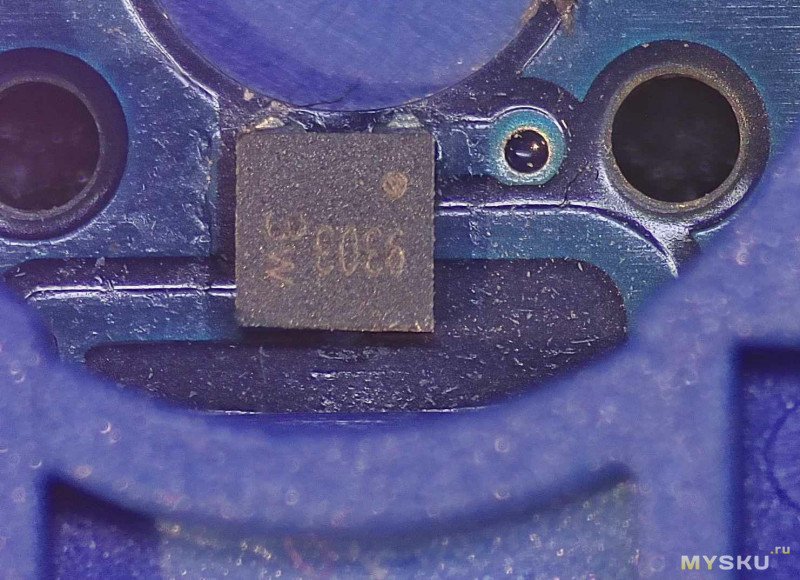

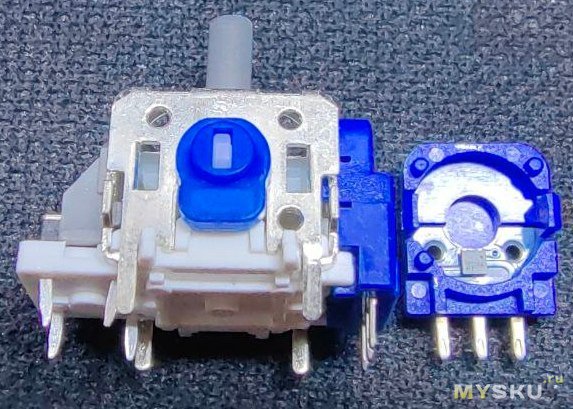

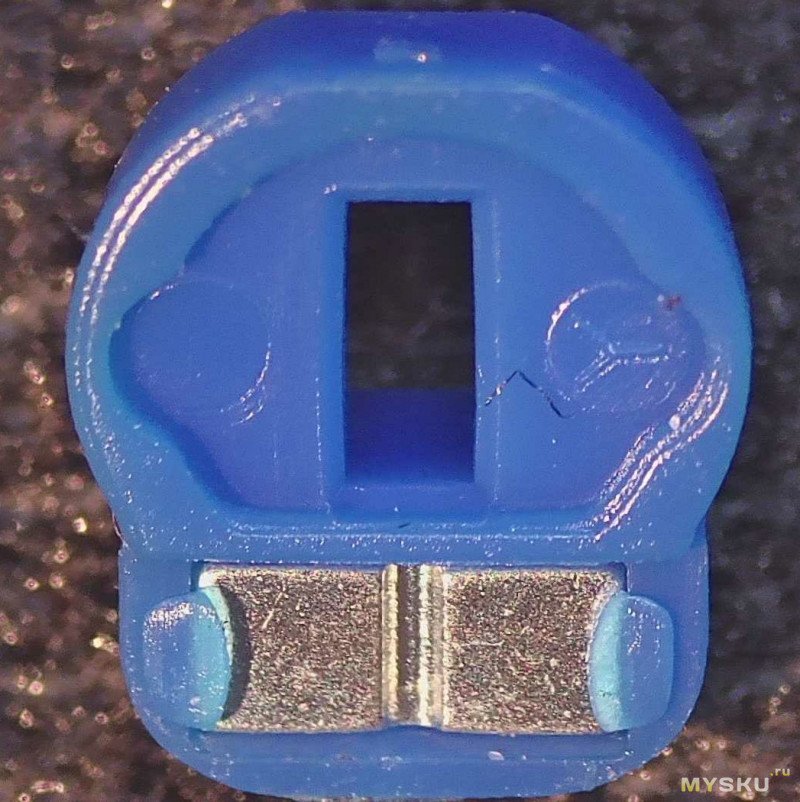

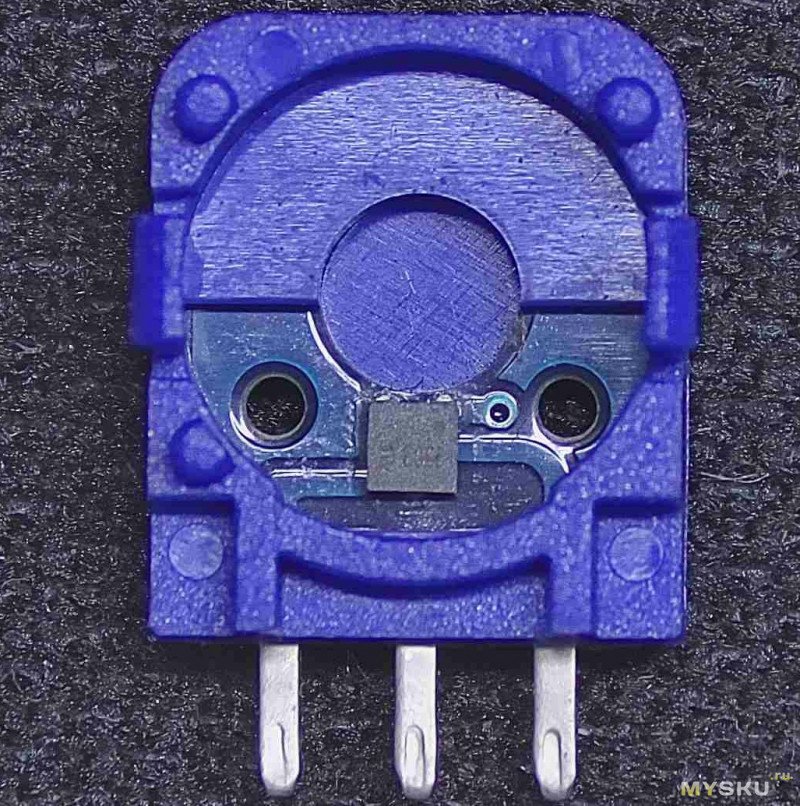

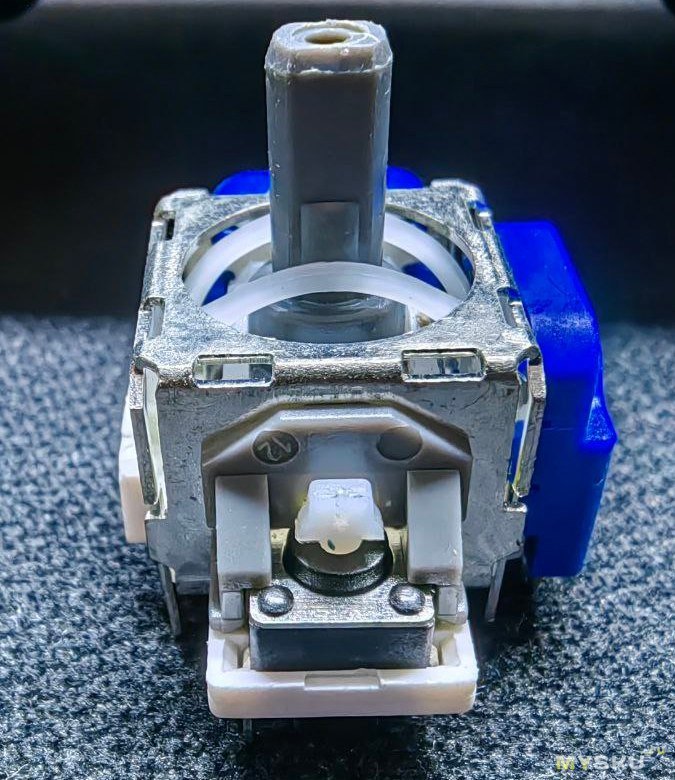

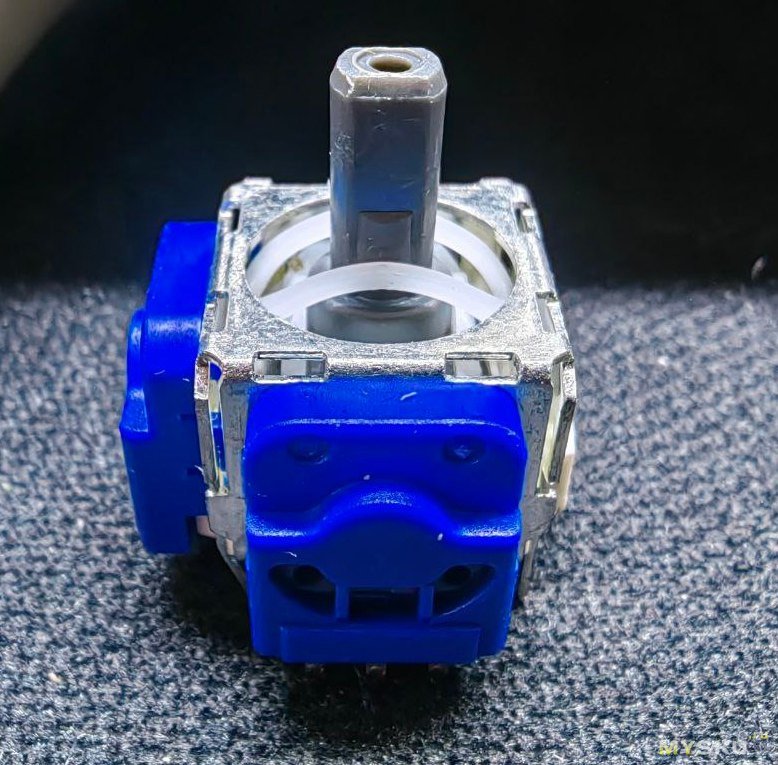

Стик с эффектом Холла на нижних фотографиях хорошо виден сам элемент Холла и магнит.

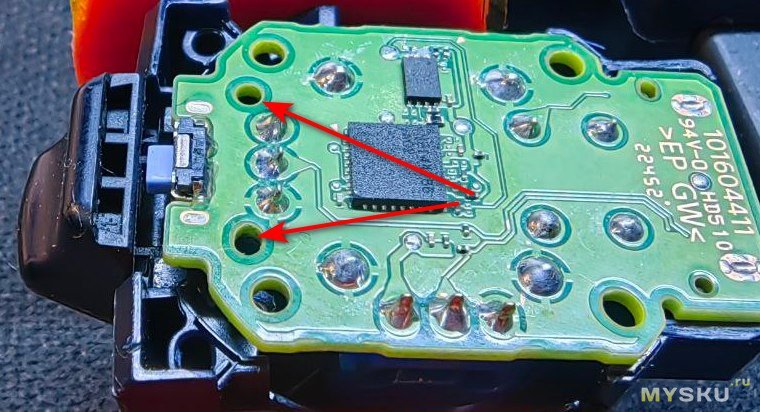

Теперь проблема номер 1- механическая

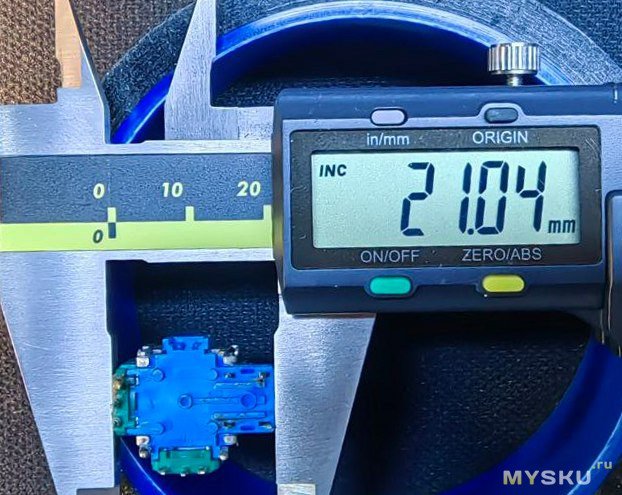

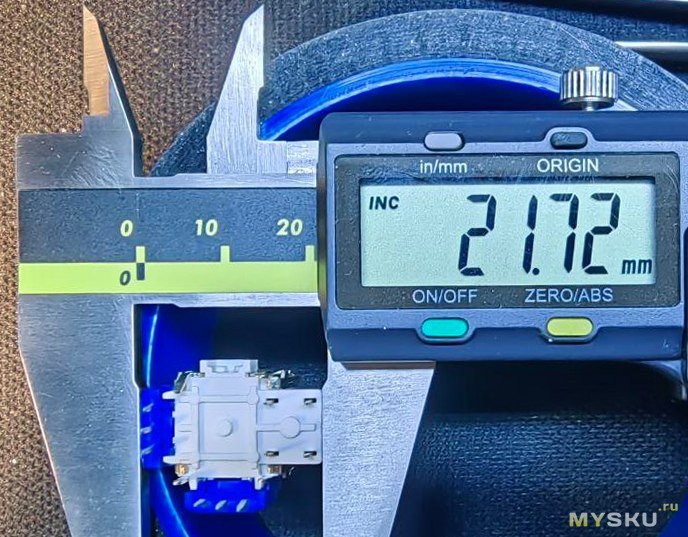

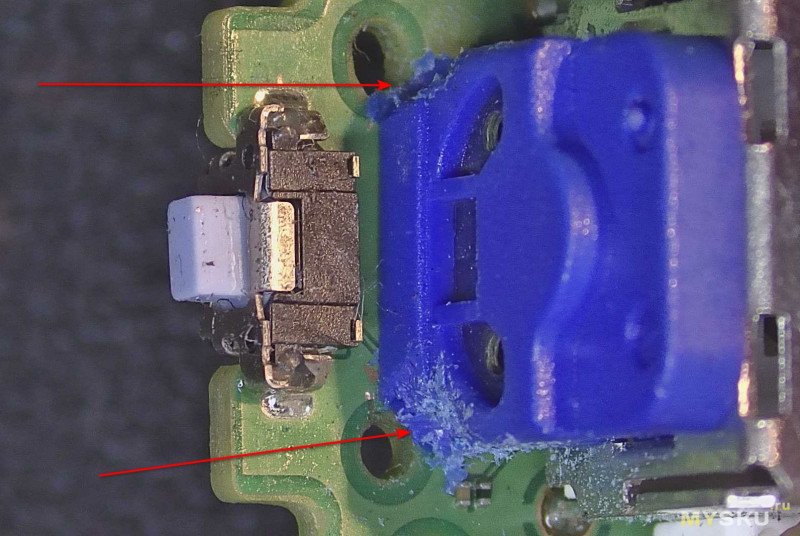

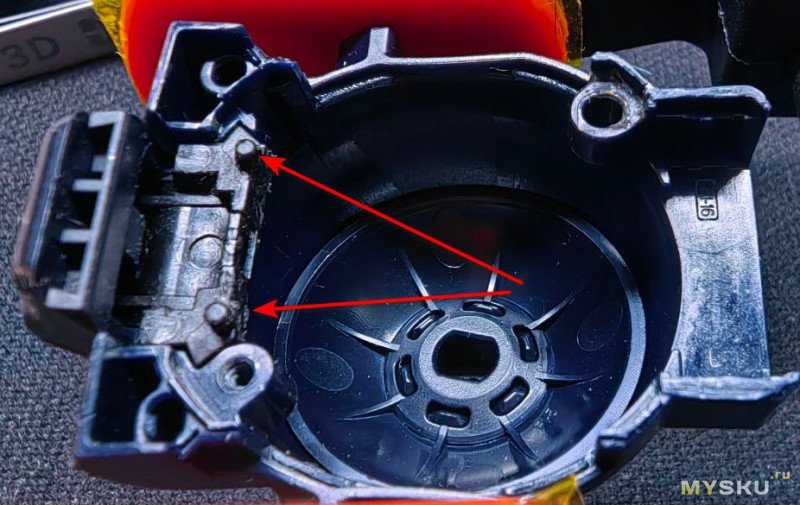

Стики оригинальные чуть меньше размером, в обычных джойстиках с этим проблемы нет, а вот в Edge надо подпиливать пластик в двух местах, что бы плата поместилась в установочные места.
Проблемные места отметил красными стрелками.
Теперь проблема номер 2-электрическая
Оказалось что в джойстиках Edge возможность записи настроек калибровки заблокирована.

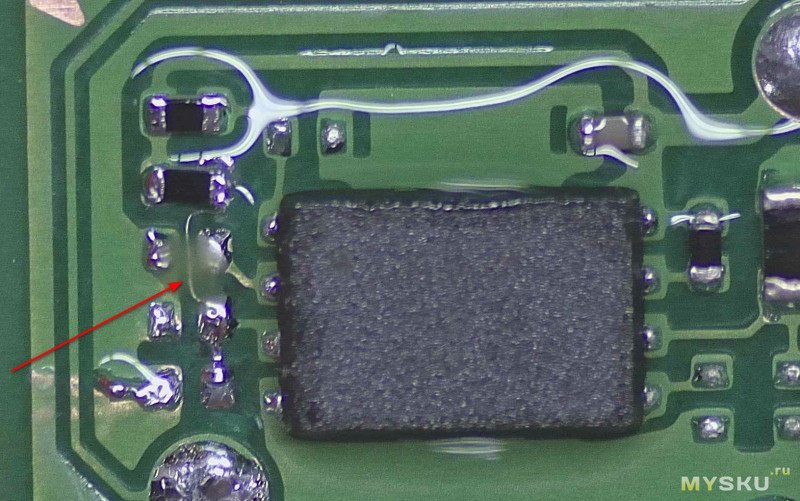

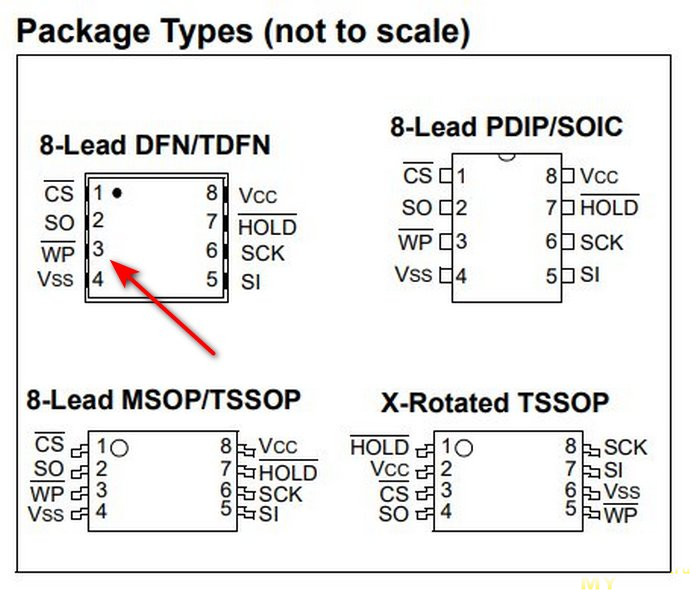

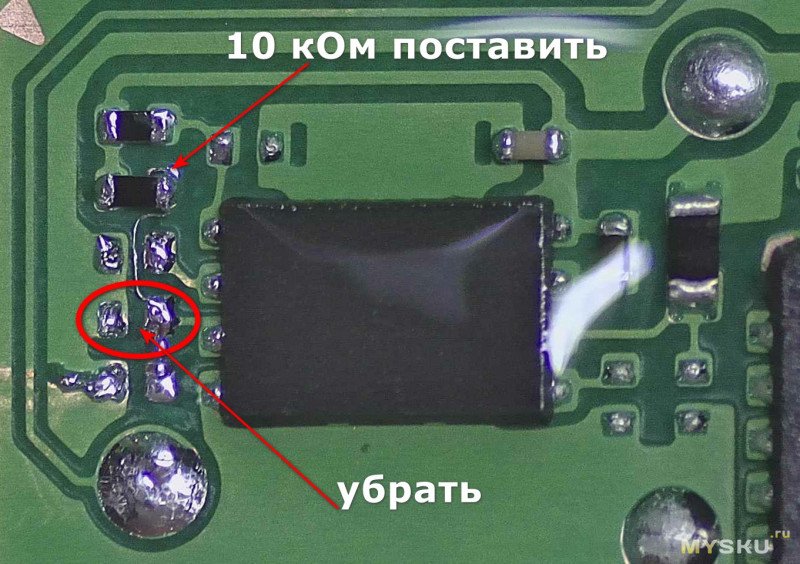

Когда я в этом разбирался первый раз, информации в интернете было немного и я разбирался сам, но там сложного ничего нет. В стике установлена обычная SPI еепром, достаточно убрать с ножки 3 (WP) резистор установленный на землю и подать на эту ножку через резистор 10k -1.8 вольт с питания этой микросхемы и запись настроек калибровки разблокирована.
После проверки, дополнительно перемычку фиксирую клеем, собираем джойстик, еще раз проверяем в программе работу стиков и кнопок и удовлетворенные выполненной работой, отдаем исправный джойстик клиенту.

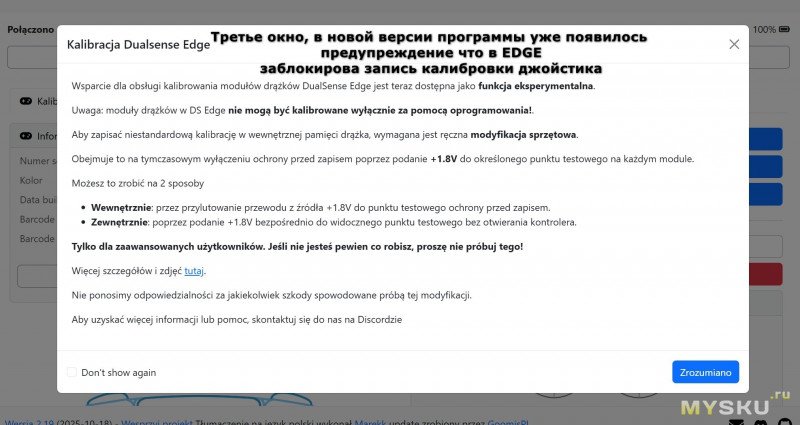

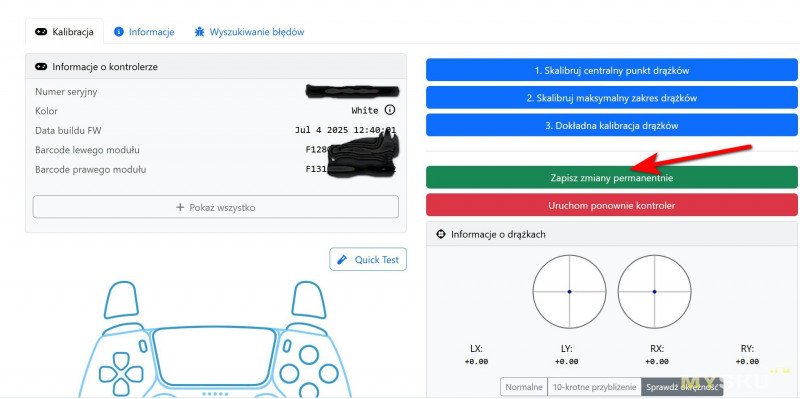

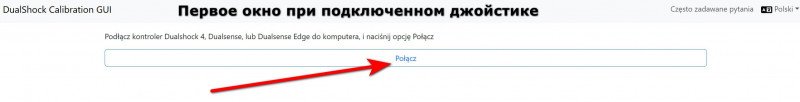

Дополнительная информация о программе калибровки(заранее извиняюсь у меня интерфейс на польском языке.)
По традиции, на вопросы отвечу, обзор дополню.
Ps. На самом деле не нужны такие сложности с резисторами, так как в стике имеется контрольные точки которые можно закоротить и временно отключить защиту от записи, но когда я разбирался с этим, я еще не знал о контрольных точках.
В джойстике уже была попытка их замены, но что-то там не получилось и как говорится ничего не предвещало беды.
В обычных джойстиках Sony, Xbox с заменой стиков нет проблем, а в Gamepad SONY DualSense Edge есть определенная сложность.
Сразу хочу предупредить, что стики по ссылке не до конца подходят для Edge из за своей конструктивной особенности и придется немного «доработать напильником», о чем я ниже покажу на фотографиях, а других у меня не было, поэтому ставим то что имеем в наличии.
После замены стиков, джойстик необходимо калибровать, для этого я использую программу
ссылка
И проблемы опишу дальше в обзоре.
Оригинальные стики— резистивные. Сопротивление переменного резистора составляет ~1.9-2.2 кОм. Недостаток таких стиков в том, что они изнашиваются механически, и со временем их сопротивление меняется, что может привести к дрифту или потере точности. Стики с эффектом Холла являются более качественной альтернативой: их характеристики не меняются или почти не меняются со временем, поскольку в них нет трущихся частей.
Фото оригинального стика и его конструкция
Стик с эффектом Холла на нижних фотографиях хорошо виден сам элемент Холла и магнит.
Теперь проблема номер 1- механическая
Стики оригинальные чуть меньше размером, в обычных джойстиках с этим проблемы нет, а вот в Edge надо подпиливать пластик в двух местах, что бы плата поместилась в установочные места.
Проблемные места отметил красными стрелками.
Теперь проблема номер 2-электрическая
Оказалось что в джойстиках Edge возможность записи настроек калибровки заблокирована.
Когда я в этом разбирался первый раз, информации в интернете было немного и я разбирался сам, но там сложного ничего нет. В стике установлена обычная SPI еепром, достаточно убрать с ножки 3 (WP) резистор установленный на землю и подать на эту ножку через резистор 10k -1.8 вольт с питания этой микросхемы и запись настроек калибровки разблокирована.
После проверки, дополнительно перемычку фиксирую клеем, собираем джойстик, еще раз проверяем в программе работу стиков и кнопок и удовлетворенные выполненной работой, отдаем исправный джойстик клиенту.Дополнительная информация о программе калибровки(заранее извиняюсь у меня интерфейс на польском языке.)
По традиции, на вопросы отвечу, обзор дополню.
И не заметил как наступила осень
Ps. На самом деле не нужны такие сложности с резисторами, так как в стике имеется контрольные точки которые можно закоротить и временно отключить защиту от записи, но когда я разбирался с этим, я еще не знал о контрольных точках.
Самые обсуждаемые обзоры
| +82 |
5298
170
|
| +39 |
3546
131
|
И если у вас есть TMR, можете снять размер, аналогично как в обзоре?

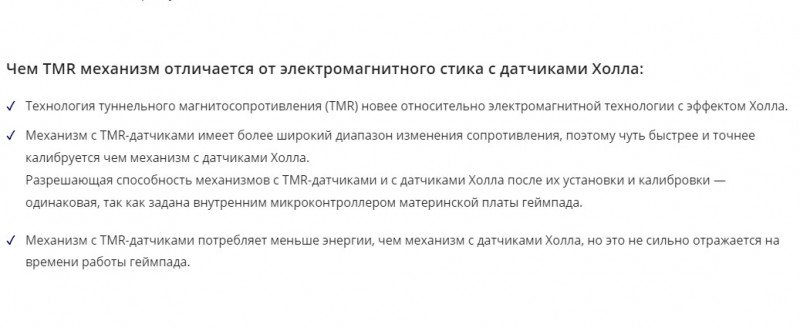

Я не пользователь, не игроман, но мне интересно какие реальные отличия в пользовании Холлов и TMR?
