LCR-метр Fnirsi LC1020E
- Цена: 4 559 ₽ (есть купон)
- Перейти в магазин
И снова прибор Fnirsi. Сегодня рассмотрим портативный LCR-метр с возможностью работы по четырехпроводной схеме (щупы Кельвина). Новинка позволяет проводить многопараметрические измерения с компонентами (сопротивления, индуктивности и конденсаторы) для диагностики и сортировки. Точность отображения величин 4 знака после запятой. У измерителя цветной дисплей TFT с диагональю 2,8 дюйма, калибровка, режим сортировки по допуску в %, и емкий аккумулятор 3000 мАч. Сравним показания с более дорогим настольным прибором RuoShui 4091c. Краткий обзор под катом.
Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: LCR измеритель (измеритель RLC иммитанса)
Измеряемые величины: R/C/L/Z, дополнительно X/D/Q/θ/ESR
Автоматическое определение компонента: да
Измерительный терминал: трех и пяти проводной
Дисплей: TFT 2.8″ 240х320
Управление: механические кнопки
Диапазон измерения емкости: 0-100 мФ
Диапазон измерения индуктивности: 0-100 Г
Диапазон измерения сопротивления:0-10 МОм

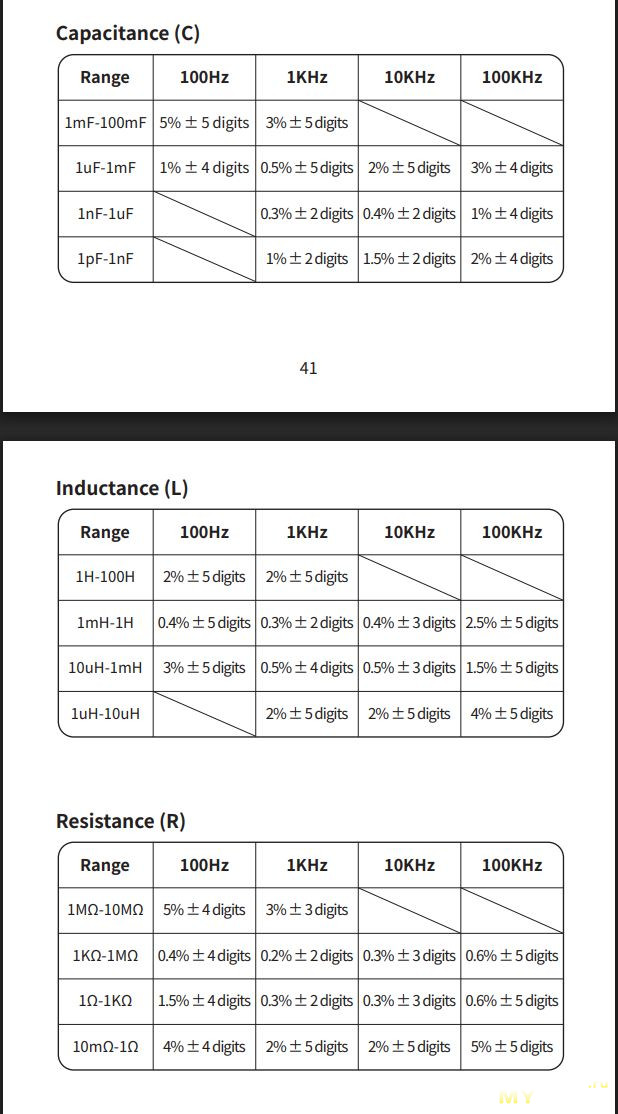

Точность измерений: 0.3%
Скорость измерения: быстрая (4 раза/с), средняя (2 раза/с), медленная (1 раз/с)
Измерительный сигнал: синусоидальный
Входное сопротивление: 100 Ом
Уровень тестового сигнала: 0,1/0,3/0,6 В
Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Встроенное напряжение смещения: 0,5 В
Калибровка: по разомкнутой и замкнутой схеме
Обновление прошивки: поддерживается
Аккумулятор: 3,7 В, 3000 мАч, зарядка USB-TypeC
Зарядка: Type-C, 5 В и 1 А
Масса: 300 г.
Размеры: 18,5х8,5х3,5 см
Официальный сайт
Коммерческая упаковка:
Страна производитель — Китай. Гарантия — 1 год.

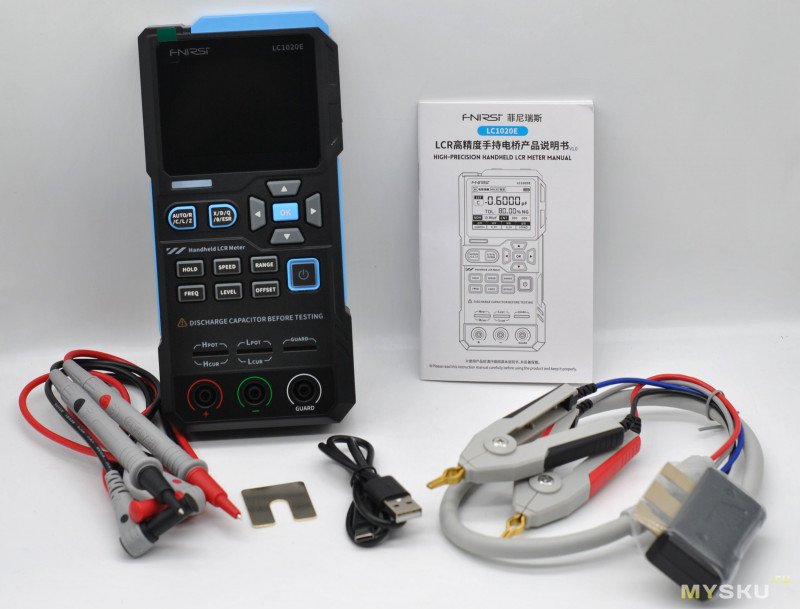

Комплектация прибора:

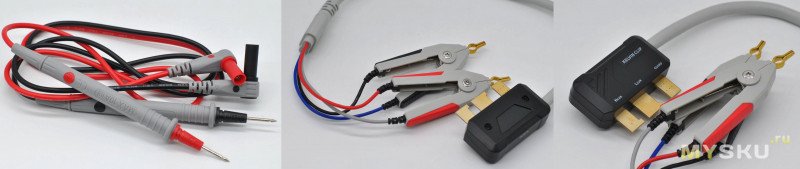

Обычные метровые щупы с иглами (как у мультиметра), шупы Кельвина с зажимами и с отдельным блоком для четырехпроводной схемы, кабель USB для зарядки и соединения с компьютером, пластина для калибровки, инструкция на китайском и английском языках.
Оплетка обычных щупов могла бы быть более гибкой, щупы Кельвина длиной 50 см.
В целом щупы удобные.

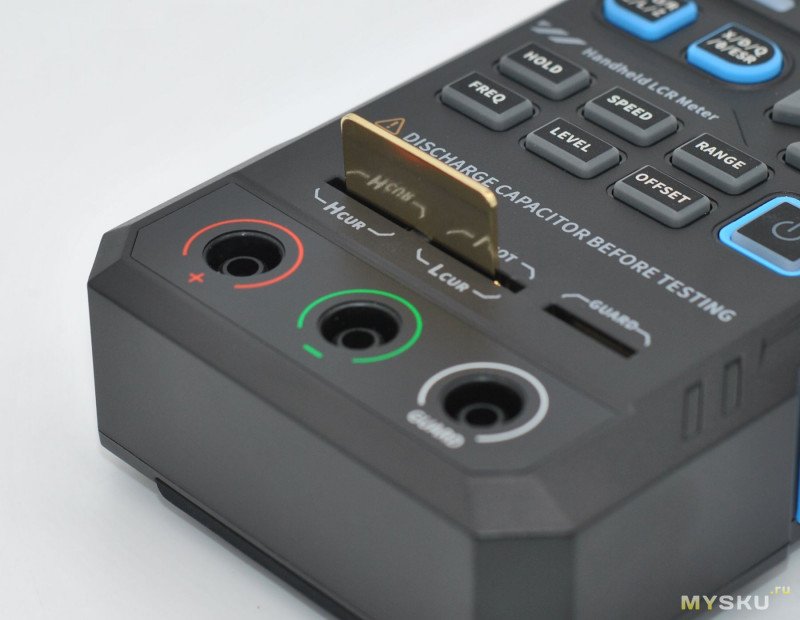

Пластинка для калибровки из цветного металла:

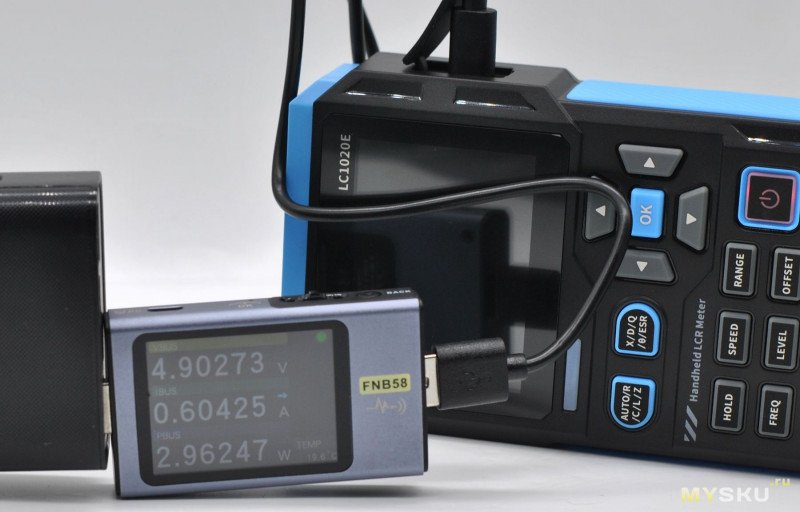

Зарядный ток:
Внешний вид

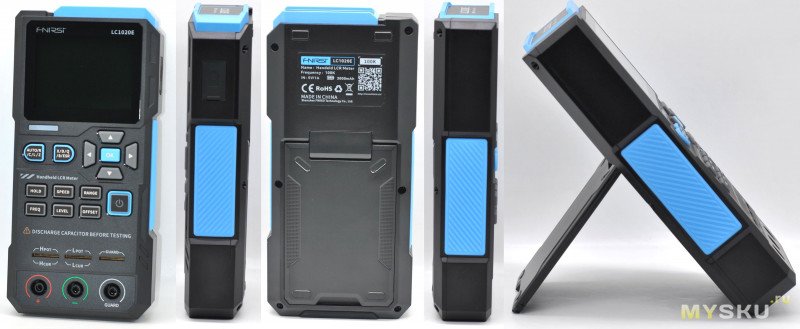

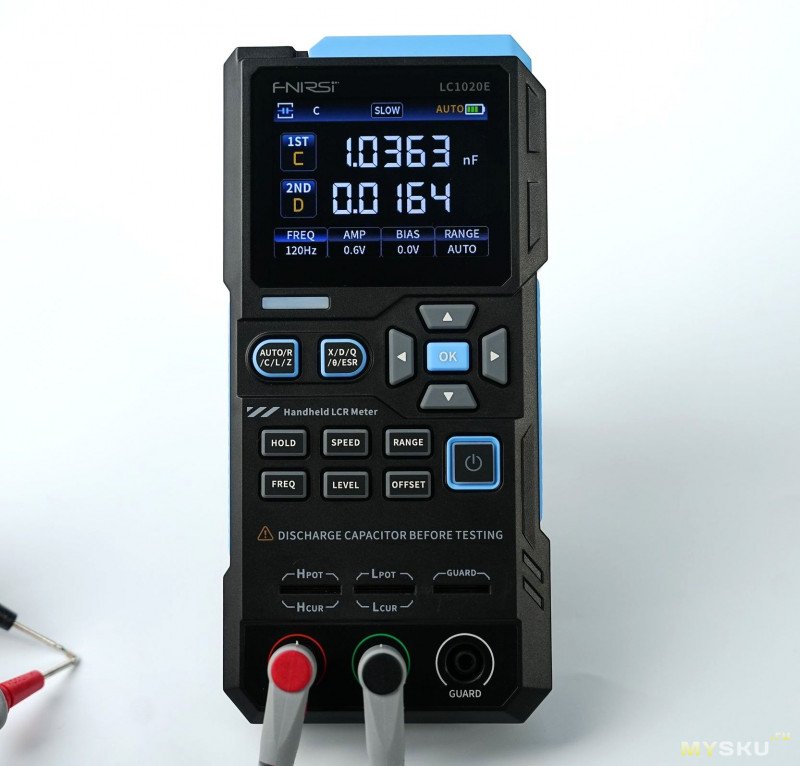

Прибор LC1020E выполнен в форм-факторе мультиметра, для работы на столе есть подставка, сбоку резиновые накладки. Компоновка типовая — сверху экран, по центру сгруппированные кнопки (их хватает), снизу терминалы для щупов. Зарядный порт справа под защитной заглушкой. Индикатор заряда выведен на кнопку включения. Корпус крупноват, потому что унификация с другими измерителями (на разборке видно будет).
Четко нанесено предупреждение об разрядке электролитов перед измерением.
Измеренная масса 300 г без щупов.

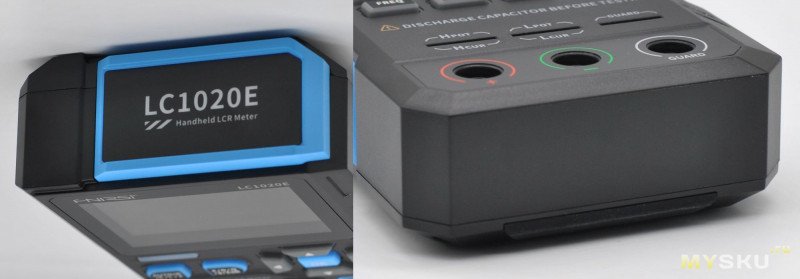

Верхний и нижний торец корпуса:
Экран LC1020E (60х44 мм) отображает измеренные параметры в две строки (1-я L, C, R, Z и 2-я X, D, Q, θ, ESR), сверху и снизу служебная информация. Разрешение дисплея: 4,5 разряда. Есть память измерений, но на ПК сбросить в виде таблицы нельзя.

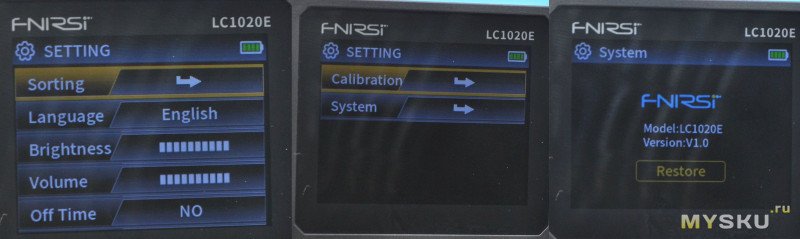

Меню прибора (вход удержанием OK):
Язык оболочки либо английский, либо китайский. Вышла новая прошивка 1.1.

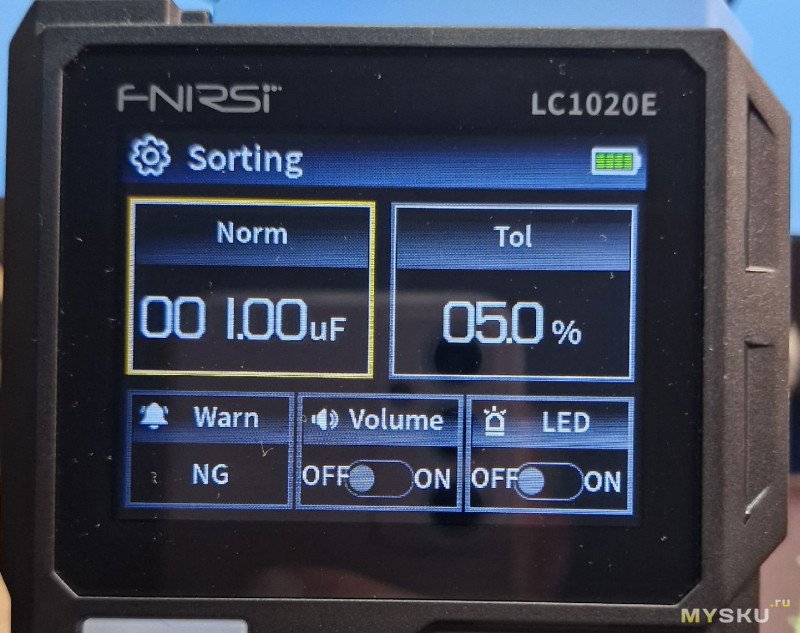

Так выглядит сортировка элементов (функция сравнения для расчёта относительной ошибки):

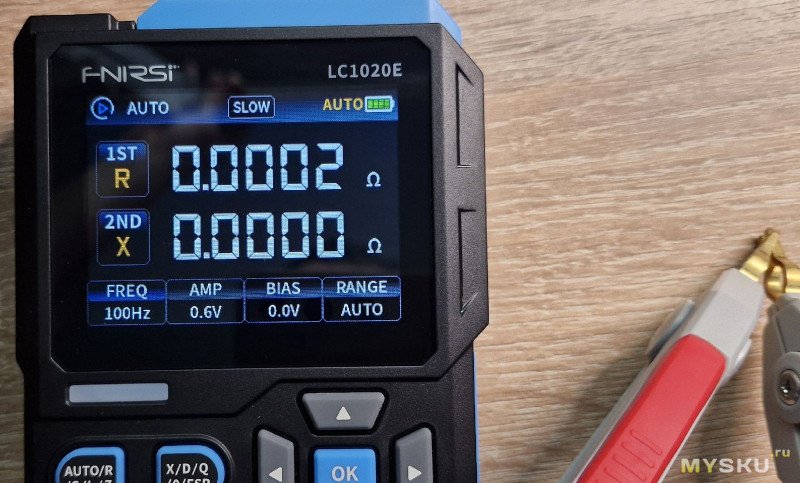

После калибровки:

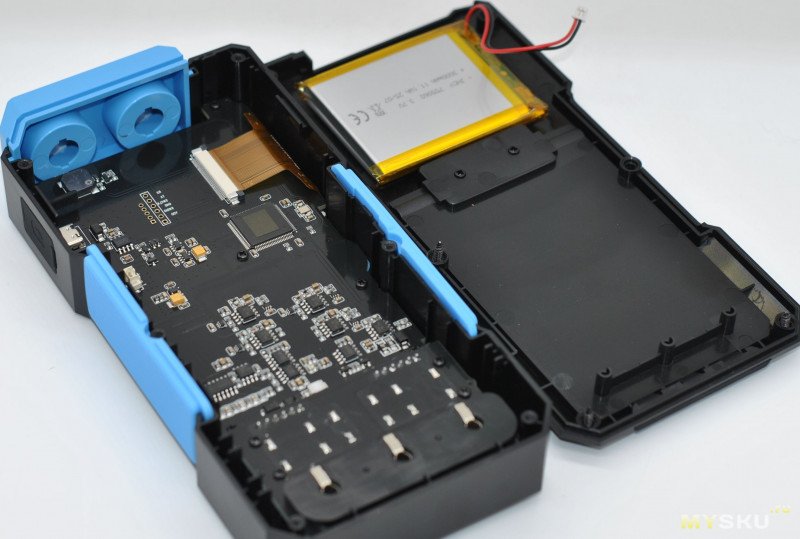

Посмотрим что внутри Fnirsi LC1020E:
Аккумулятор установлен заявленной емкости, маркировка с микроконтроллера стерта.
В работе
LCR-метр поддерживает пять частот измерения: от 100 Гц до 100 кГц, а также три уровня измерительного AC напряжения: от 0,1 В до 0,6 В. Также можно применять постоянное напряжение 0,5 В (DC bias) на испытуемый компонент. При измерении тип компонента (LCR) определяется автоматически или вручную. Скорость настраивается от 1 до 4 измерений в секунду.

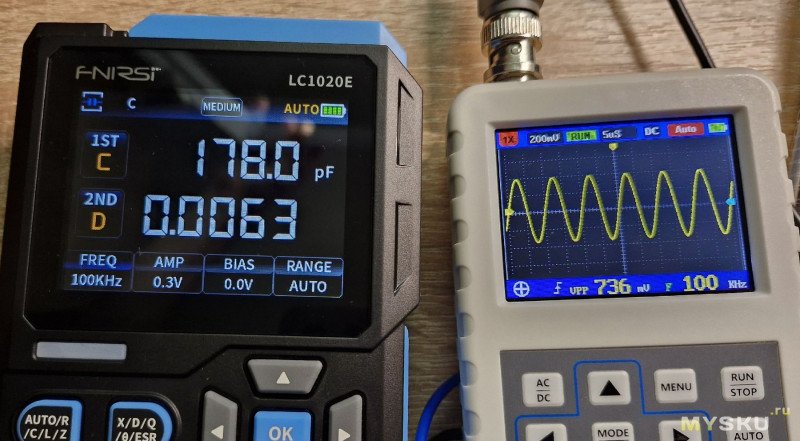

Пример измерительного сигнала:

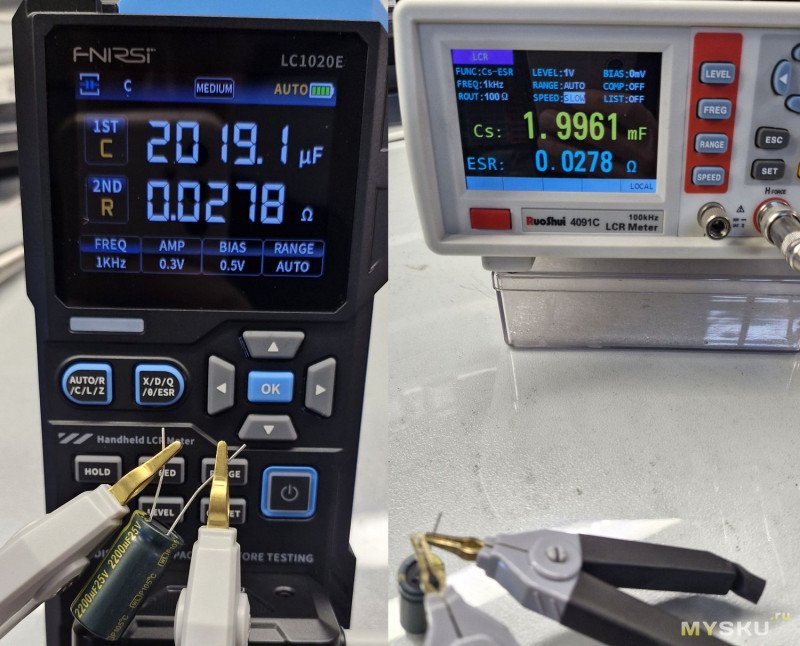

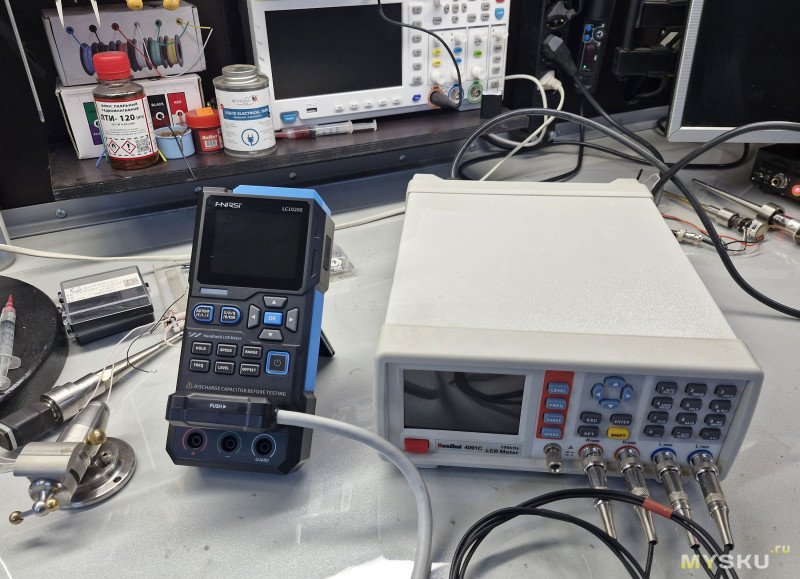

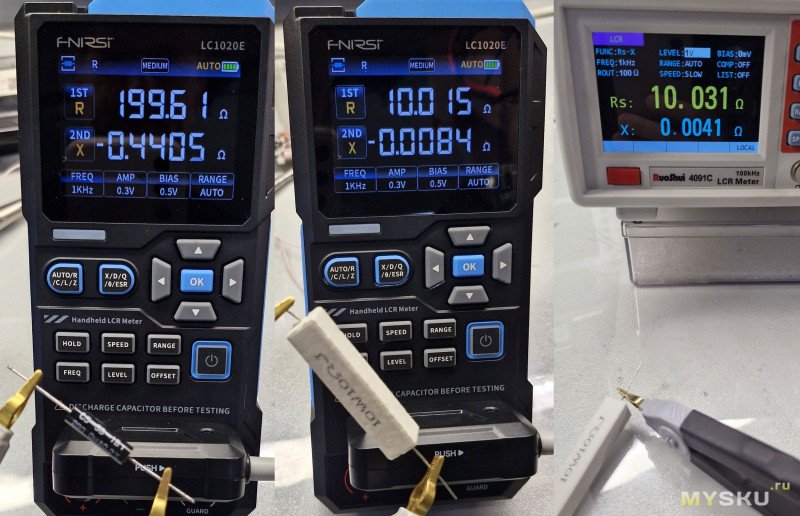

Обещанное сравнение из коробки с настольным сетевым прибором RuoShui 4091c из другой ценовой категории.

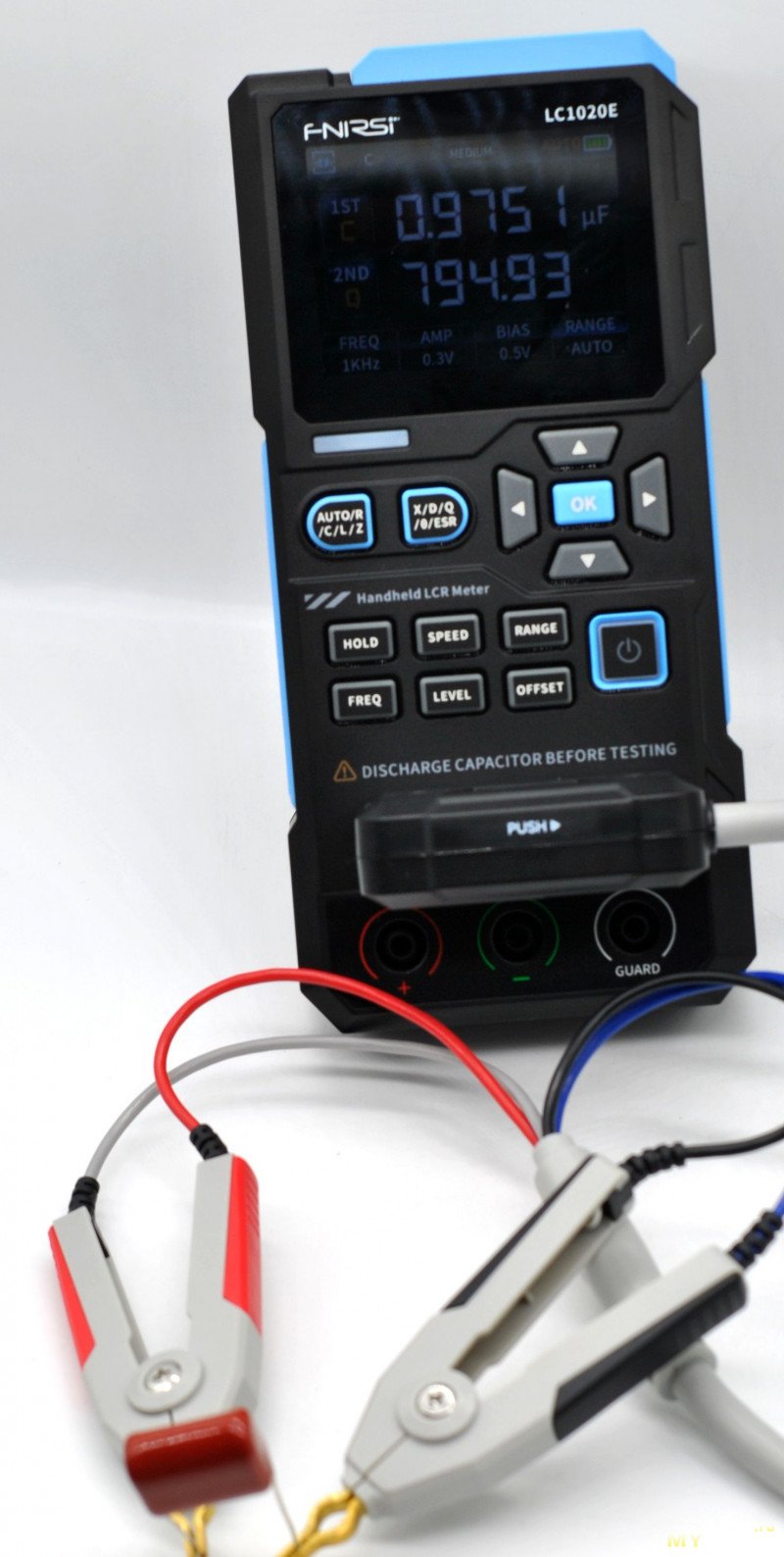

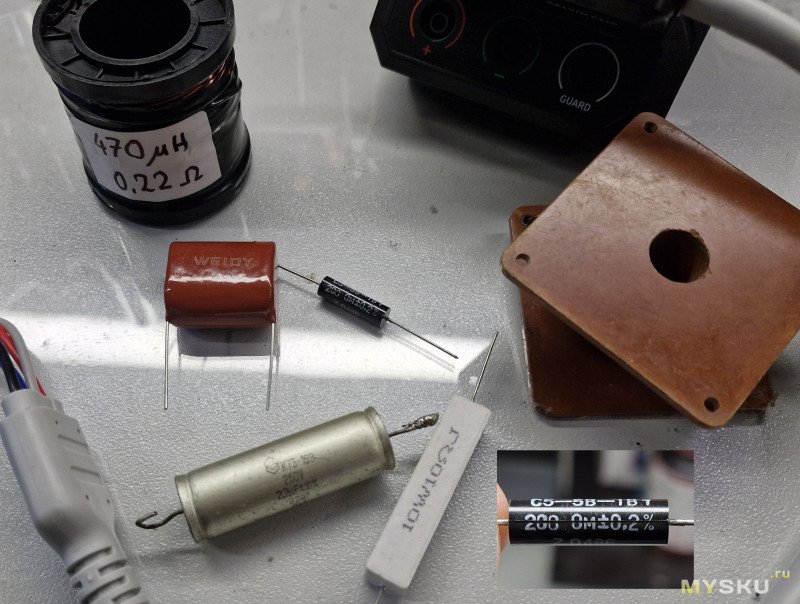

Компоненты для тестов (измеряем по 4-х проводной схеме):

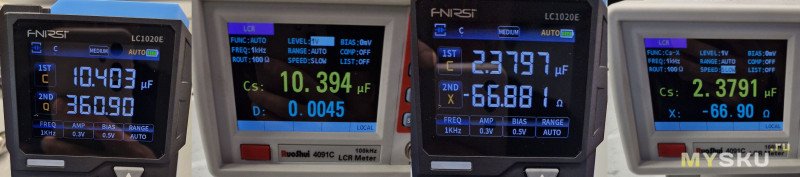

Пленочные конденсаторы:
Электролит:
Советские точные резисторы со знаком качества оказались так себе точными, дешевая керамика и то точнее (может так совпало):

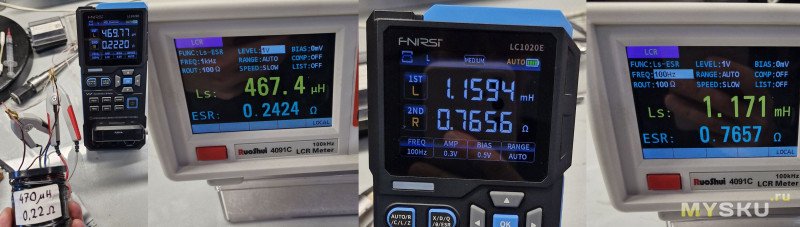

Катушки:
На индуктивность влияет металлический верстак.
Погонял на разных компонентах, после калибровки сходимость результатов хорошая, а на мелкие расхождения влияют настройки (диапазон измерения, уровень сигнала и частота).
Заключение
Измерительный прибор LCR Fnirsi LC1020E — это портативный измерительный прибор с хорошей точностью (0.3%), предназначенный для диагностики электронных компонентов по нескольким параметрам. Есть функция сортировки компонентов с индикацией сигналом и калибровка двух типов. Экран наглядный, но нет переноса результатов измерений на ПК (только история в самом приборе). Прибор сочетает в себе точность, практичность и мобильность, занимая нишу между громоздкими и дорогими настольными измерительными комплексами и бытовыми мультиметрами.

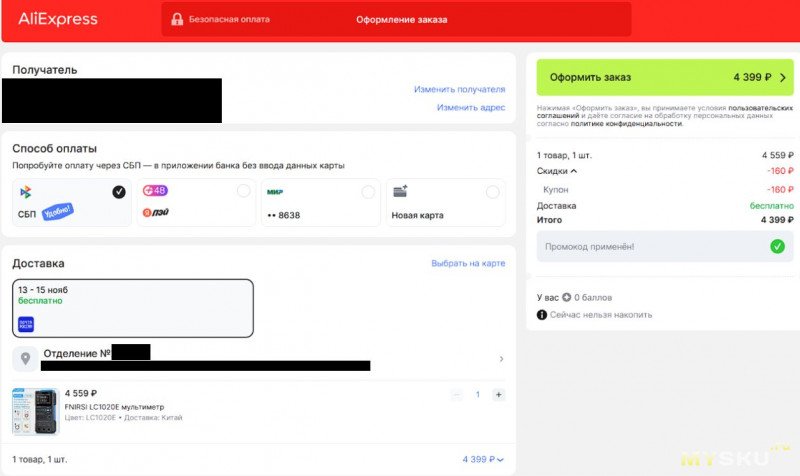

Для этого товара действует купон FNSCD228 (до 10.11.2025). Цена с ним:
Доставка из Китая бесплатно.
Спасибо за внимание. Удачных покупок!
Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: LCR измеритель (измеритель RLC иммитанса)
Измеряемые величины: R/C/L/Z, дополнительно X/D/Q/θ/ESR
Автоматическое определение компонента: да
Измерительный терминал: трех и пяти проводной
Дисплей: TFT 2.8″ 240х320
Управление: механические кнопки
Диапазон измерения емкости: 0-100 мФ
Диапазон измерения индуктивности: 0-100 Г
Диапазон измерения сопротивления:0-10 МОм
Точность измерений: 0.3%
Скорость измерения: быстрая (4 раза/с), средняя (2 раза/с), медленная (1 раз/с)
Измерительный сигнал: синусоидальный
Входное сопротивление: 100 Ом
Уровень тестового сигнала: 0,1/0,3/0,6 В
Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Встроенное напряжение смещения: 0,5 В
Калибровка: по разомкнутой и замкнутой схеме
Обновление прошивки: поддерживается
Аккумулятор: 3,7 В, 3000 мАч, зарядка USB-TypeC
Зарядка: Type-C, 5 В и 1 А
Масса: 300 г.
Размеры: 18,5х8,5х3,5 см
Официальный сайт
Коммерческая упаковка:
Страна производитель — Китай. Гарантия — 1 год.Комплектация прибора:
Обычные метровые щупы с иглами (как у мультиметра), шупы Кельвина с зажимами и с отдельным блоком для четырехпроводной схемы, кабель USB для зарядки и соединения с компьютером, пластина для калибровки, инструкция на китайском и английском языках.Оплетка обычных щупов могла бы быть более гибкой, щупы Кельвина длиной 50 см.
В целом щупы удобные.Пластинка для калибровки из цветного металла:
Зарядный ток:Внешний видПрибор LC1020E выполнен в форм-факторе мультиметра, для работы на столе есть подставка, сбоку резиновые накладки. Компоновка типовая — сверху экран, по центру сгруппированные кнопки (их хватает), снизу терминалы для щупов. Зарядный порт справа под защитной заглушкой. Индикатор заряда выведен на кнопку включения. Корпус крупноват, потому что унификация с другими измерителями (на разборке видно будет).
Четко нанесено предупреждение об разрядке электролитов перед измерением.Измеренная масса 300 г без щупов.
Верхний и нижний торец корпуса:
Экран LC1020E (60х44 мм) отображает измеренные параметры в две строки (1-я L, C, R, Z и 2-я X, D, Q, θ, ESR), сверху и снизу служебная информация. Разрешение дисплея: 4,5 разряда. Есть память измерений, но на ПК сбросить в виде таблицы нельзя.Меню прибора (вход удержанием OK):Язык оболочки либо английский, либо китайский. Вышла новая прошивка 1.1. Так выглядит сортировка элементов (функция сравнения для расчёта относительной ошибки):
После калибровки:Посмотрим что внутри Fnirsi LC1020E:Аккумулятор установлен заявленной емкости, маркировка с микроконтроллера стерта.В работе
LCR-метр поддерживает пять частот измерения: от 100 Гц до 100 кГц, а также три уровня измерительного AC напряжения: от 0,1 В до 0,6 В. Также можно применять постоянное напряжение 0,5 В (DC bias) на испытуемый компонент. При измерении тип компонента (LCR) определяется автоматически или вручную. Скорость настраивается от 1 до 4 измерений в секунду.
Пример измерительного сигнала:
Обещанное сравнение из коробки с настольным сетевым прибором RuoShui 4091c из другой ценовой категории.Компоненты для тестов (измеряем по 4-х проводной схеме):Пленочные конденсаторы:Электролит:Советские точные резисторы со знаком качества оказались так себе точными, дешевая керамика и то точнее (может так совпало):Катушки:На индуктивность влияет металлический верстак.Погонял на разных компонентах, после калибровки сходимость результатов хорошая, а на мелкие расхождения влияют настройки (диапазон измерения, уровень сигнала и частота).
Заключение
Измерительный прибор LCR Fnirsi LC1020E — это портативный измерительный прибор с хорошей точностью (0.3%), предназначенный для диагностики электронных компонентов по нескольким параметрам. Есть функция сортировки компонентов с индикацией сигналом и калибровка двух типов. Экран наглядный, но нет переноса результатов измерений на ПК (только история в самом приборе). Прибор сочетает в себе точность, практичность и мобильность, занимая нишу между громоздкими и дорогими настольными измерительными комплексами и бытовыми мультиметрами.Для этого товара действует купон FNSCD228 (до 10.11.2025). Цена с ним:
Доставка из Китая бесплатно.Спасибо за внимание. Удачных покупок!
Самые обсуждаемые обзоры
| +186 |
1851
84
|
| +40 |
1819
66
|
| +39 |
1847
34
|
В даташитах указывают ESR при 100 кГц. И ёмкость при 120 Гц.
Суть — хотел сравнить цифры со своим аппаратом. Такой конденсатор есть дома, у Вас вроде JAMICON WL.
Теперь по этому аппарату LC1020E — он может лежать на Озоне (недорого) из России и никому не будет нужен. Его тупо никто не увидит. В октябре почти случайно наткнулся на Fnirsi LC1020E за 3678руб. Лежал спокойно у нашего продавца с московской области.
Только была проблема — фиг Вы найдёте этот аппарат в поиске. Продавец был совсем новый, всего несколько дней. Давал наводку в личку, с кем общаюсь на Муське. Сделал предположение — это ограничение самого Озона, для новых продавцов. Например kdekaluga не смог его найти в поиске, попадал на него только по моей ссылке.
Минус упаковки — аппарат лежит в коробке экраном кверху. Хороший удар об угол — прощай экран. Проверяйте и вскрывайте посылку на телефон. У меня коробка была сильно ударена в угол и экран не пострадал.
Себе выбирал из двух вариантов — LC1020E и ZOYI ZT-DQ02 на Озоне. Именно DQ02, добавлена проверка аккумуляторов. Уже хотел кидать монетку.
Но когда увидел LC1020E за 3678руб с доставкой из России, то это сразу перевесило выбор в пользу LC1020E, даже без жребия.
Продавец DIST на Озоне — ССЫЛКА на его магазин.
Нельзя конечно не приветствовать усилия фнирсей на поприще вывода кучи всяких измерителей на рынок. Но когда ж количество перерастет в качество? Лишь бы конкуренты тоже не начали абы что скорее выдавать на рынок — лишь бы угнаться за этими скорострелами.
Но это приборы для других задач, зачем это Фнирси?
Было время в радиоаппаратуре применяли варикапы, такие диоды где емкость менялась от приложенного к ним напряжения, и вот надо подобрать пару одинаковых по характеристиками варикапов, подключаешь их к такому измерителю емкости и гоняешь их по напряжению от 0-5в например и смотришь как меняется емкость.
Или конденсаторы 400В на 100мкф, правильно проверять их емкость на напряжении смещения 400в (если другое не указано у производителя), нам же достаточно проверить их емкость и ESR без смещения.
2.1.3.1. Емкость измеряют на одной из частот — 50, 100 Гц; 1, 10, 100, 300 кГц; 1 МГц.
Конкретную частоту измерительного напряжения устанавливают в стандартах или технических
условиях на конденсаторы конкретных типов.
Допускаемое отклонение частот должно находиться в пределах ±10 %.
2.1.3.2. Измерение проводят при подаче на конденсатор переменного синусоидального напряжения, значение которого не должно превышать 5 В. В технически обоснованных случаях допускается в технических условиях на конденсаторы конкретных типов устанавливать другое значение.
При измерениях, наряду с синусоидальным измерительным напряжением, допускается подавать на конденсатор поляризующее постоянное напряжение, что указывают в стандартах или технических условиях на конденсаторы конкретных типов.
2.1.4. Обработка результатов
2.1.4.1. Относительное отклонение емкости конденсатора от номинальной (5С) в процентах
вычисляют по формуле
Приборы для других задач очень дорого стоят. Fnirsi же делает доступные по цене устройства и, если бы они добавили в этот прибор нормальный DC Bias, то его ценность бы многократно возросла.
Лучший по вашему мнению.
Или просто лучший аналог.
2- примерно те же характеристики, чуть точнее но не критично по некоторым параметрам
3- хуже значительно дисплей
В ценовой до 400 долларов, все приборы более менее одинаковы, в чем то лучше, в чем то хуже.
И если мы говорим о точности измерений малых величин, то это уже не надо нормировать температуру помещения, влажность, давление, магнитное поле и еще наверняка найдется что то о чем я и не вспомню.
И в любительских условиях зачем все это? А еще что бы приборы были точные, надо в срок делать поверку, а поверка будет стоить как 10 Фнирси.
Когда мне раз в год, а то и в три года нужна точность, я беру прибор в аренду или если уж совсем приперло, договариваюсь что бы помогли с приборами на месте.
ps. Я не могу судить о качестве Fnirsi LC1020E, о его точности и прочих характеристиках, у меня его просто нет, но у меня есть FNIRSI-DPOX180H. Это вот реально показометр, особенно переменного напряжения 50герц 200 вольт, но я знаю на сколько он врет и могу в голове прибавить погрешность к его показаниям и я знаю что за 100$ и даже за 300$ я не куплю маленький переносной показометр с таким быстрым откликом интерфейса, с возможностью ловить короткие импульсы с отлично работающим триггером и не занимающим на столе места. У меня был переносной Флюк за 2000$, отличный осциллограф для 2000 года, изолированные оба входа, вроде все супер, но его тормоза это что то.
Фнирси и прочие заняли свою пустую нишу недорогих приборов, есть деньги- покупаем что то лучшее, но сильно дороже, нет денег- берем то на что денег хватает.
Мне вообще не нужен такой измеритель как Fnirsi LC1020E, нет для него применения, мне полностью хватает пинцета, я конечно не откажусь если предложат, но покупать точно не стану, у меня имеется Hantek 1833C и то я его достаю раз в году.
сори, много букв.
Характеристики FNIRSI… сами понимаете, ещё и новое устройство, то есть какие-то нюансы практически гарантированы. А DE-5000 изучен и разобран на атомы, никаких сюрпризов в принципе быть не может.
Собственно, с фнирси у меня основная проблема двойная — первая — что они врут в характеристиках, на чём были неоднократно пойманы, и где наврали каждый раз — выяснять не сильно хочется. А вторая — просто не хочется таких персонажей своим карманом поддерживать. Чуток идеалистично, но уж как есть. Ну и безумный дизайн, конечно, но в данном случае исключительно в форме попугайной расцветки, что уже вкусовщина. Насчёт дисплея — предварительно соглашусь, хотя вообще было, что от таких ярких быстро утомлялся и тупил на показания, их не видя. Но, опять же, это скорее личные заморочки, наверное.
А так — я-то сам DE-5000 купил и пользовался аж два раза — и оба раза там, где действительно пинцета бы хватило. Но я любитель, мне можно. Есть бюджет на игрушки — я его трачу на то, что хочется. Вон, паялка от миниварей доехала, может, сподоблюсь даже написать что-то.
И монохромный дисплей, сейчас для меня это большой минус.

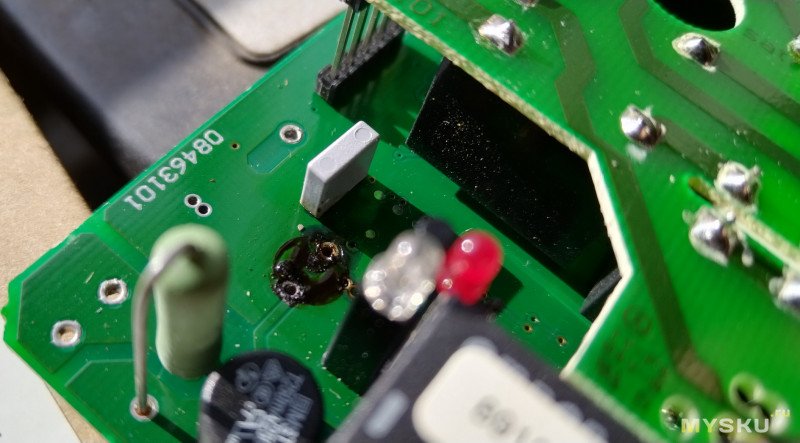

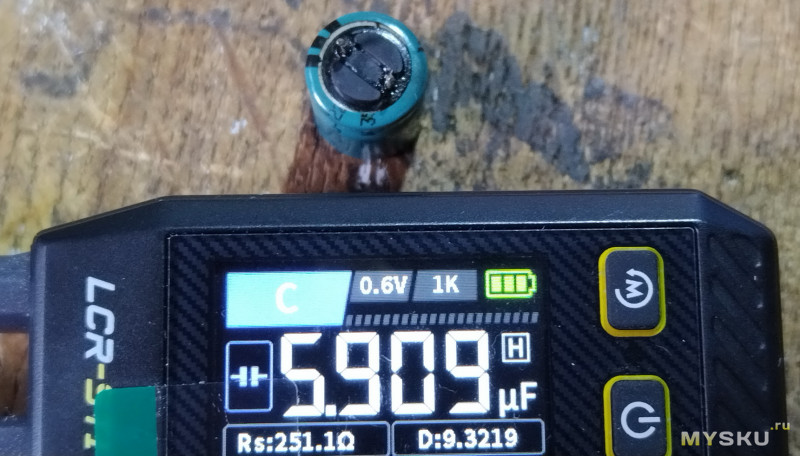

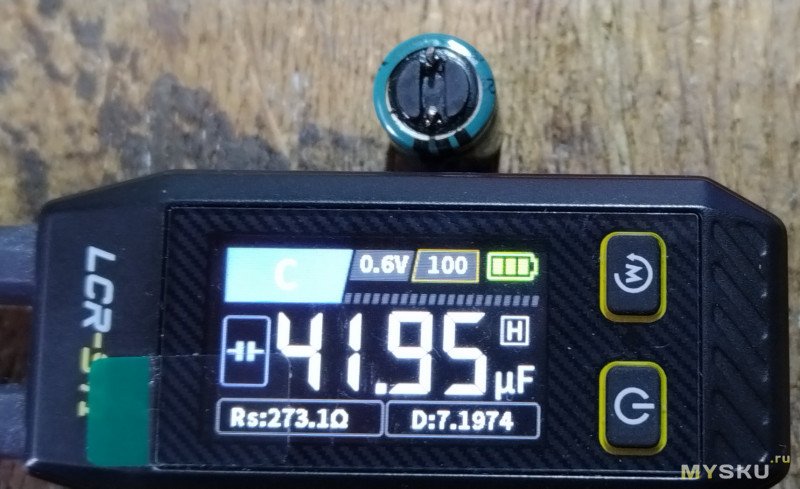

Пример ремонта автомата горения (менеджер): схема питания построена с баластным конденсатором 1 мкф (плёночный) на 400 в. Потеря ёмкости 35%. Ёмкость в фильтре 220,0, на фото результаты замера на разной частоте
