ZOYI ZT-MD2 новая модель пинцета LCR
- Цена: $36.58
- Перейти в магазин
Встречайте, новинка на рынке измерительных пинцетов ZOYI ZT-MD2.
Эта модель, как и предыдущий пинцет от Zoyi измеряет полное сопротивление(Импеданс/Impedance). Добавлены новые возможности, новый функционал и вот теперь мне кажется, можно сказать что закрыты все основные пожелания и требования от пользователей измерителей импеданса в форм-факторе пинцета.

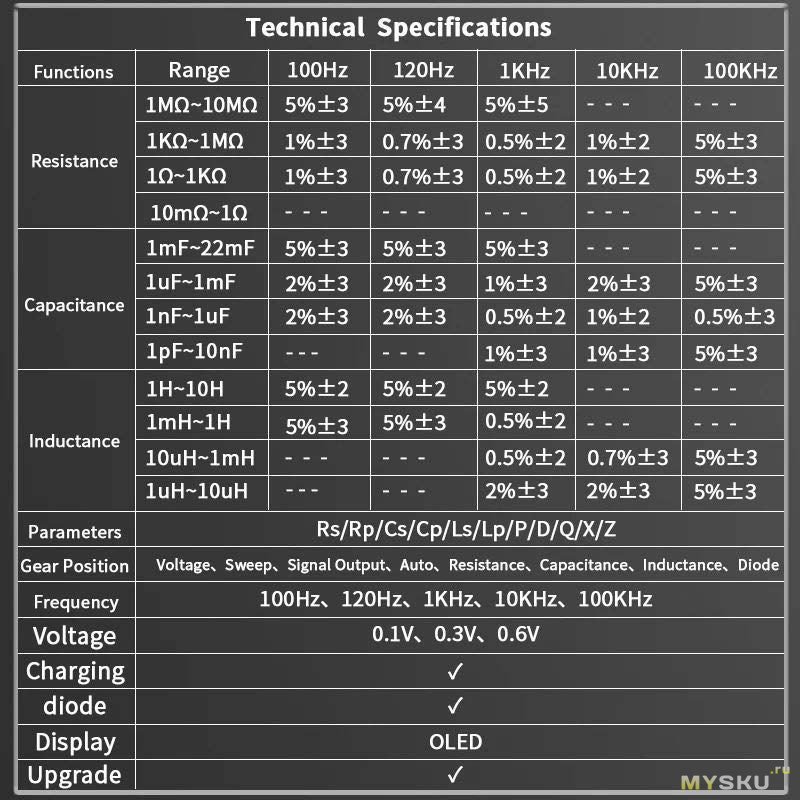

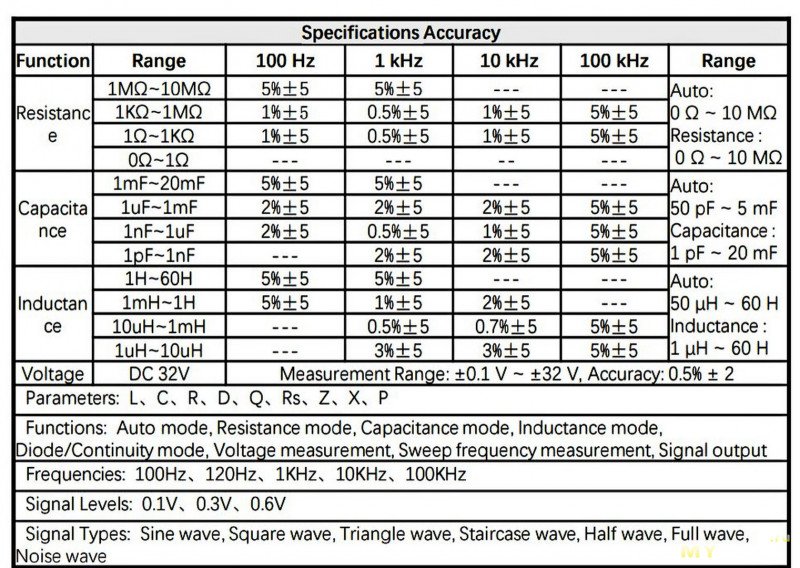

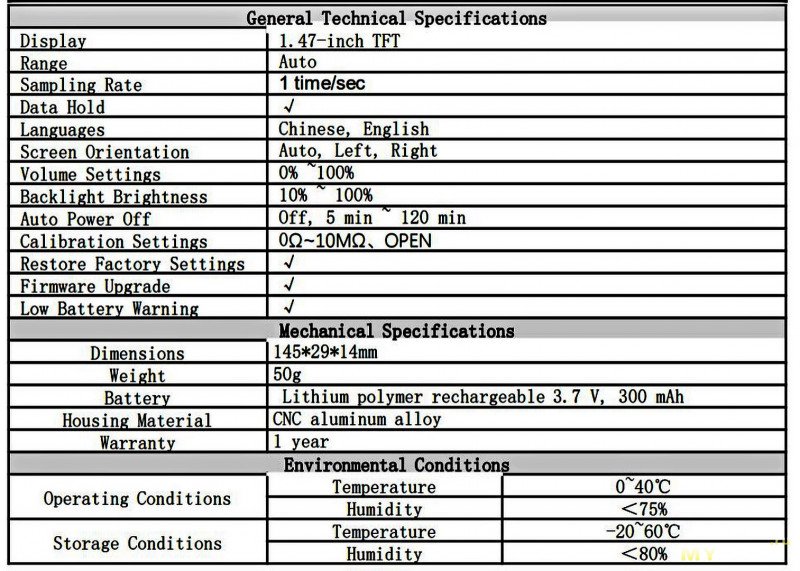

Характеристики с сайта производителя
Инструкция
ссылка

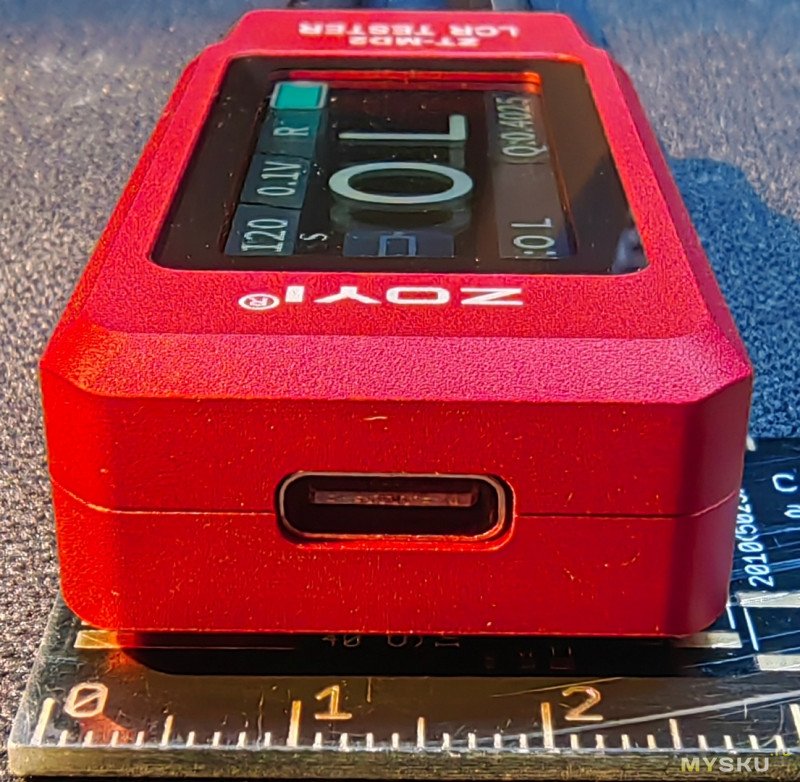

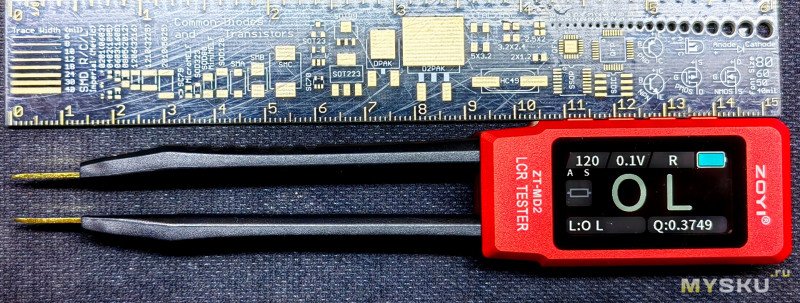

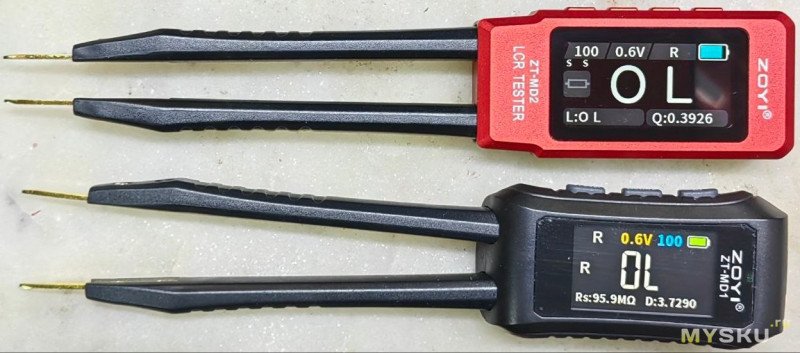

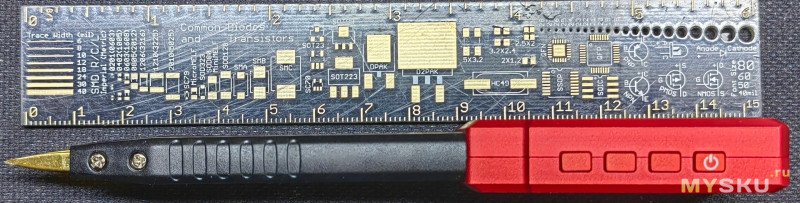

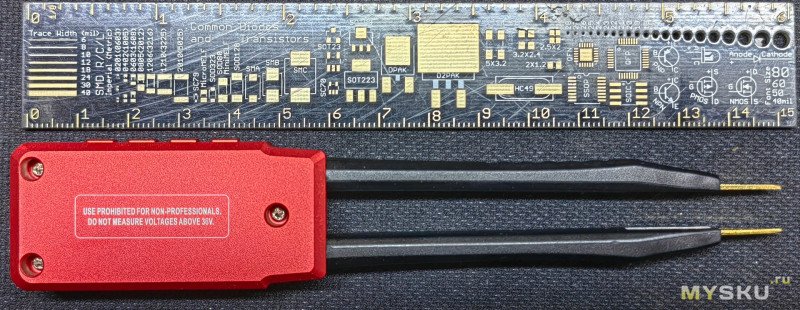

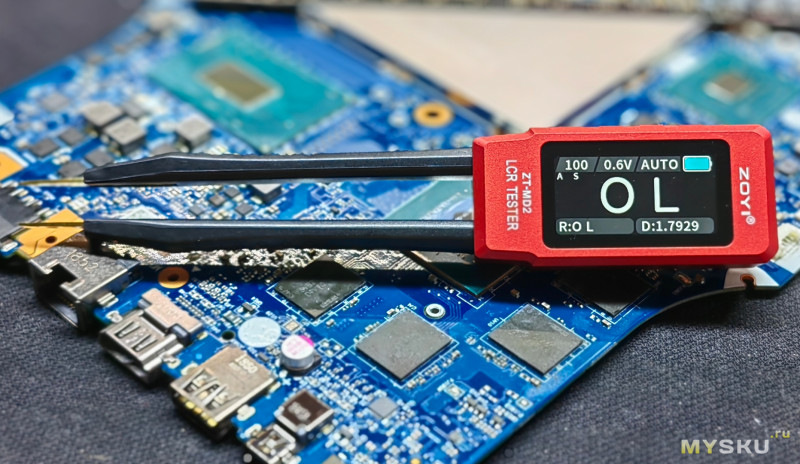

Фотографии, внешний вид

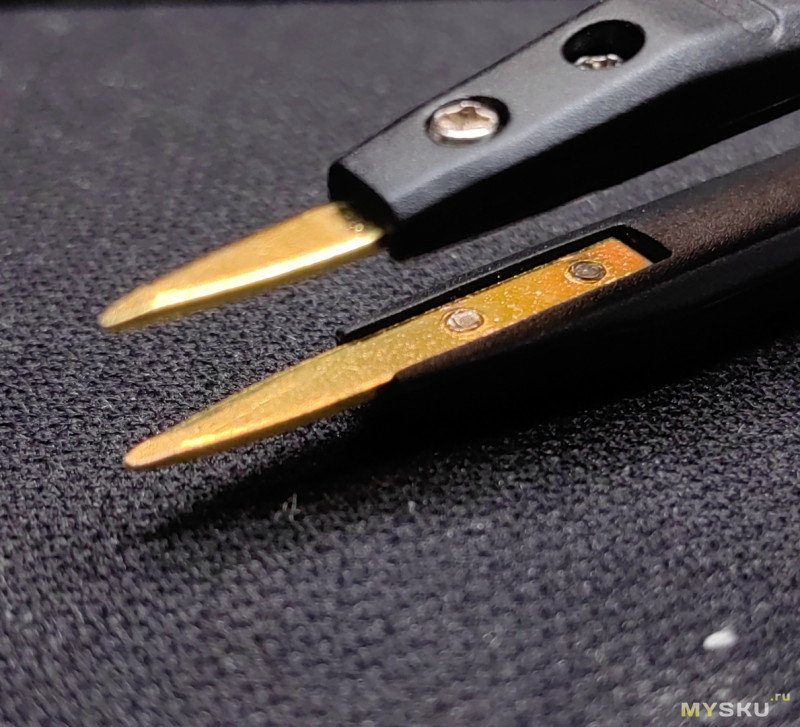

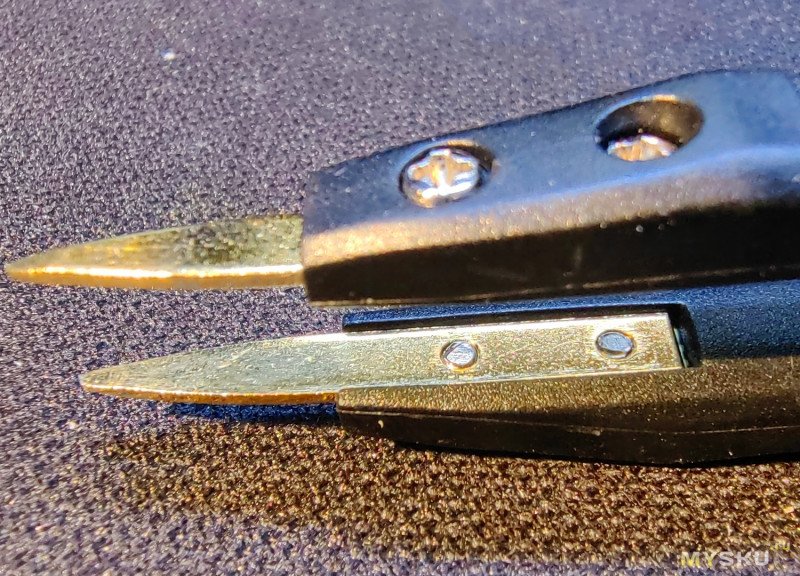

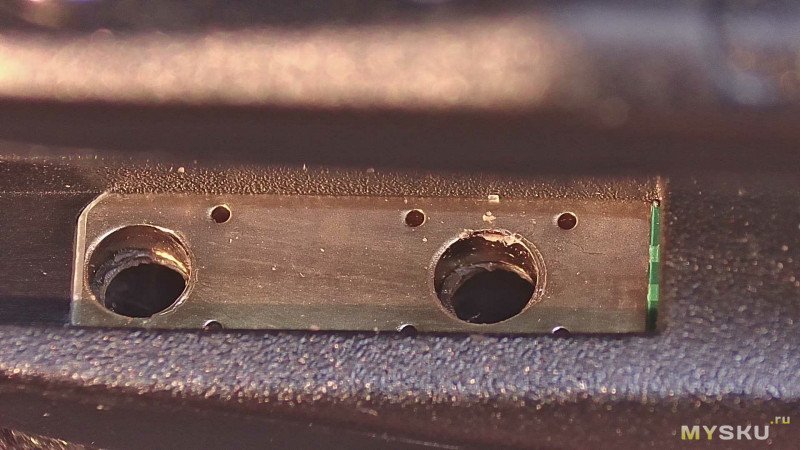

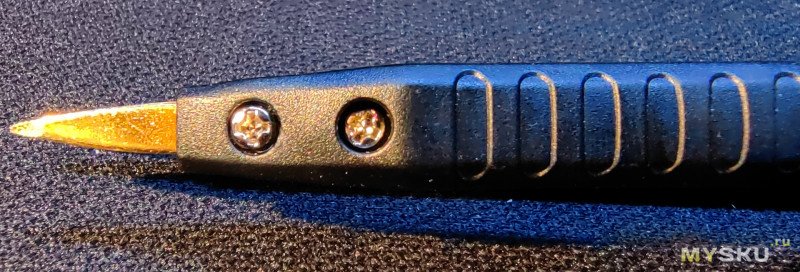

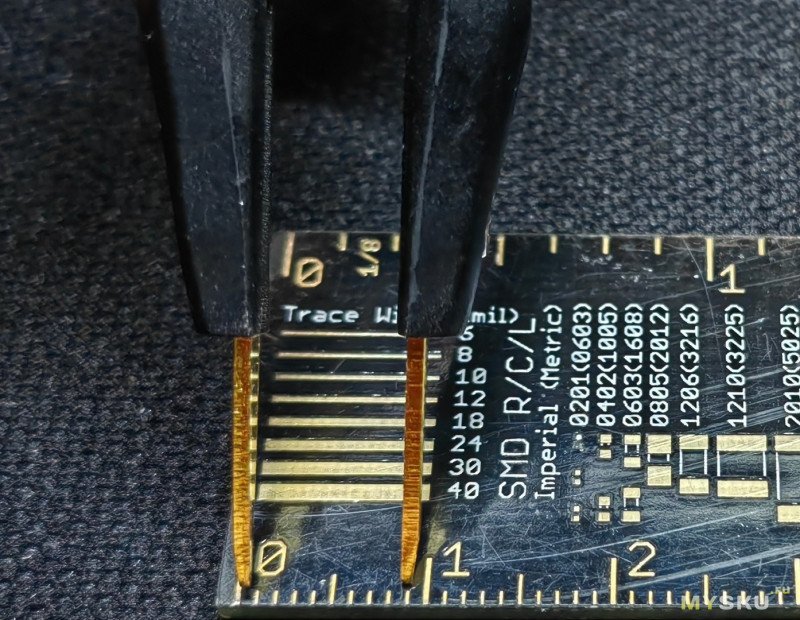

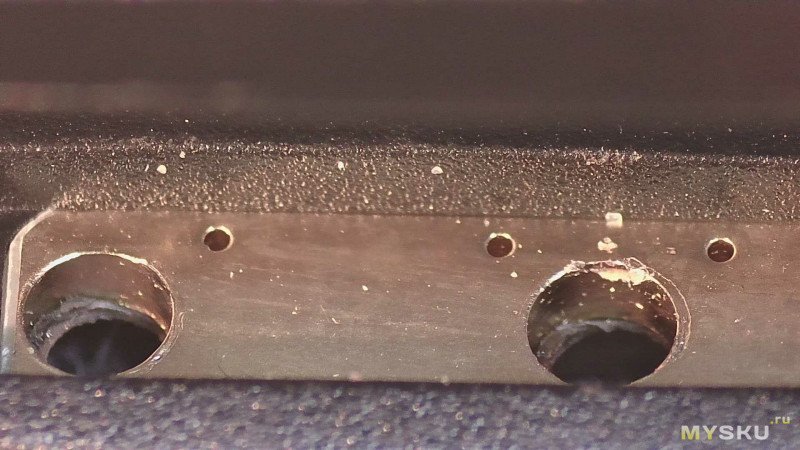

Крепление игл щупов

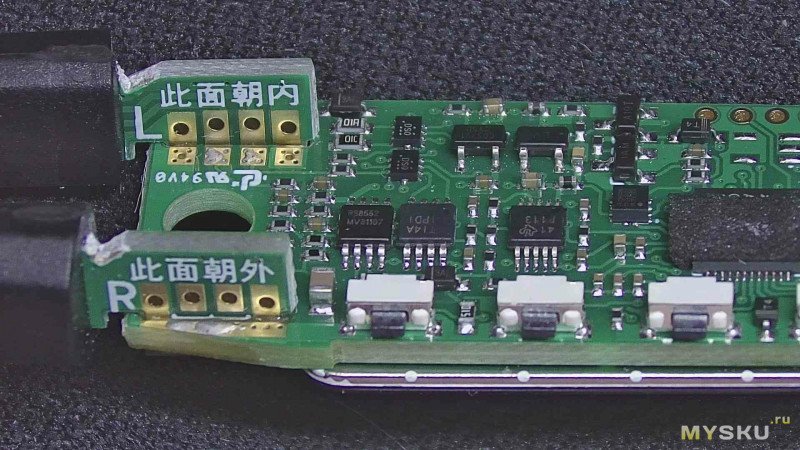

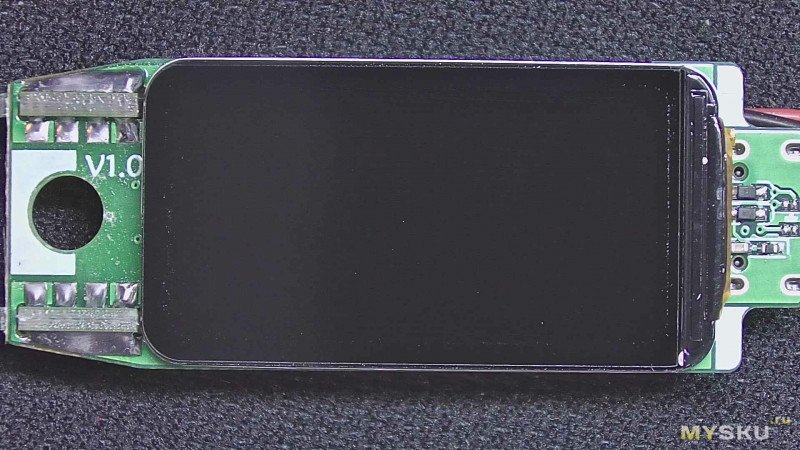

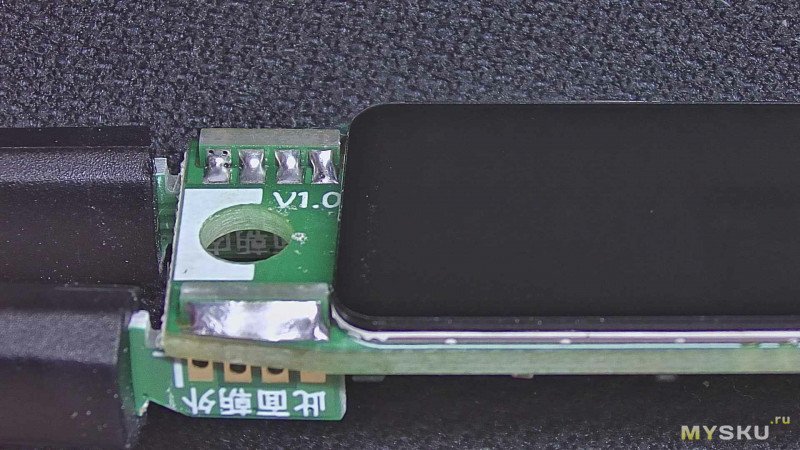

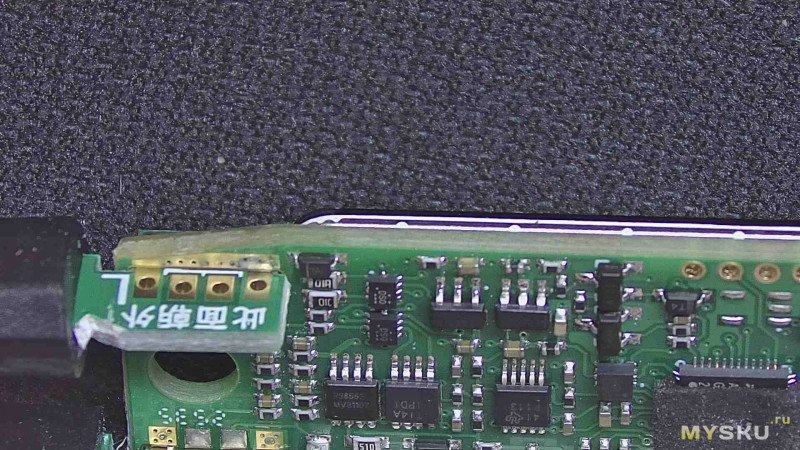

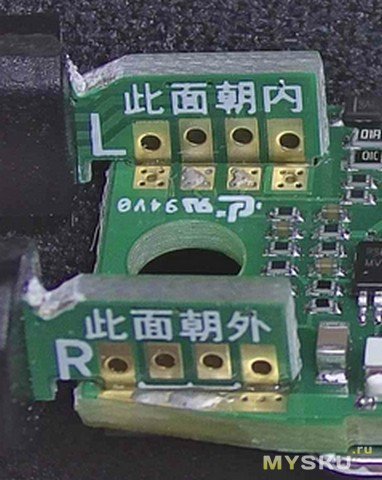

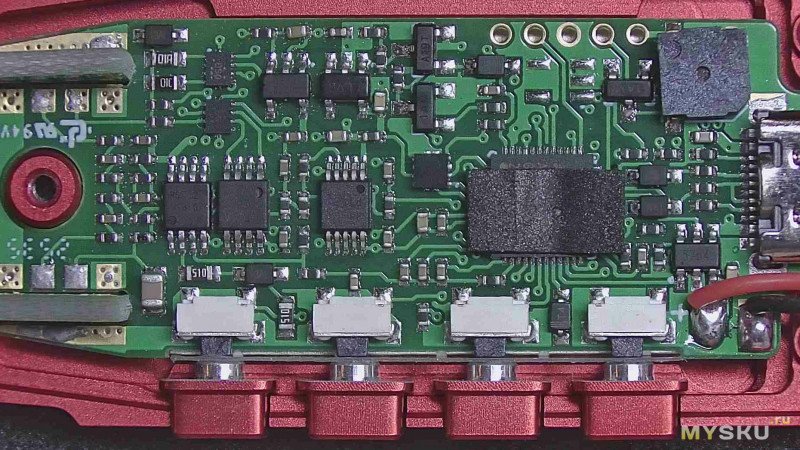

Внутренности и крепление щупов

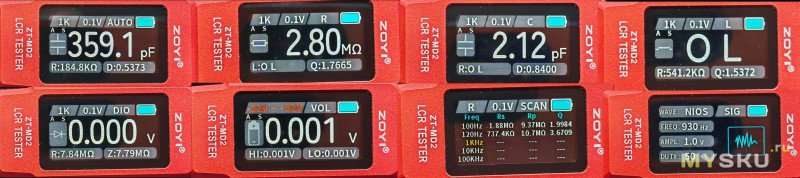

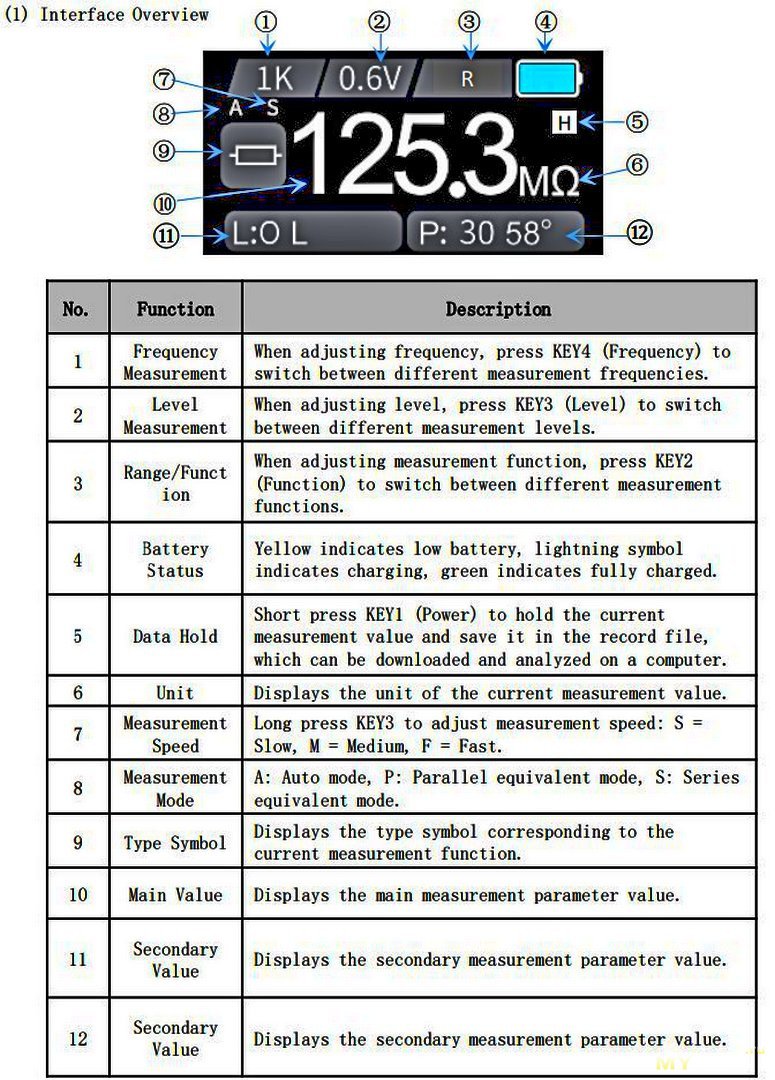

Функции дисплея

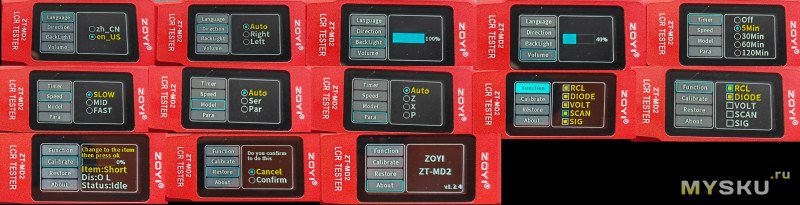

Меню настроек

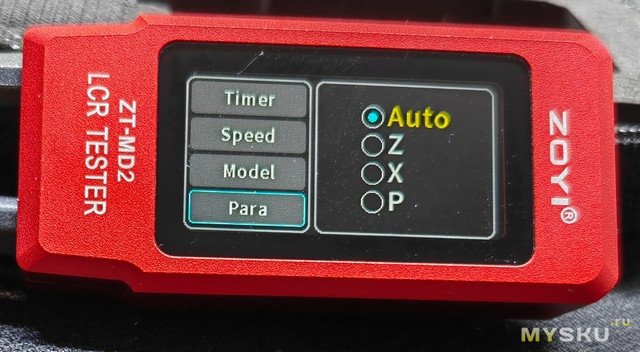

Меню дисплея
Функционал мультиметра
Основное —

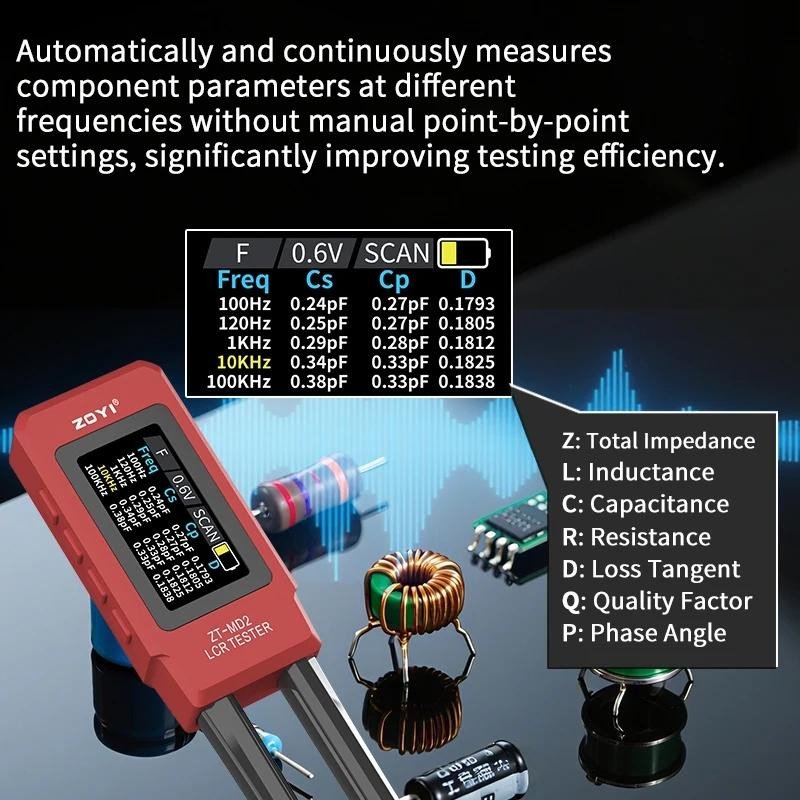

Измерение R L C и дополнительных характеристик D Q Z X P
Прибор поддерживает измерения на следующих частотах: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
Напряжение измерений: 0.1V、0.3V、0.6 V
Дополнительно
Измерение напряжения до 32 вольт
Встроенный генератор: синусоидальный, прямоугольный, треугольный, ступенчатый, однополупериодный, двухполупериодный и шумовой.
Уровни выходного сигнала генератора: от 0 до 3.0 V с шагом 100 mV.
Запись измерений в память прибора с возможностью передачи на компьютер.
Автоматический переворот дисплея, в меню можно выбрать автомат или ручной.

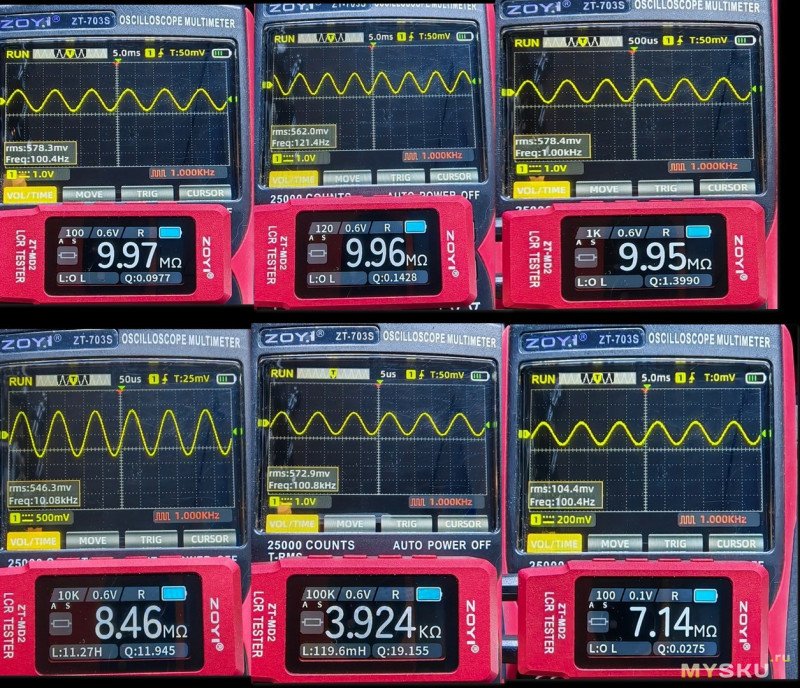

Примеры измерения сопротивления щупа осциллографа в режиме X10
На частотах 100Hz、120Hz、1kHz、10kHz、100kHz
и на уровнях 0.1V、0.3V、0.6 V

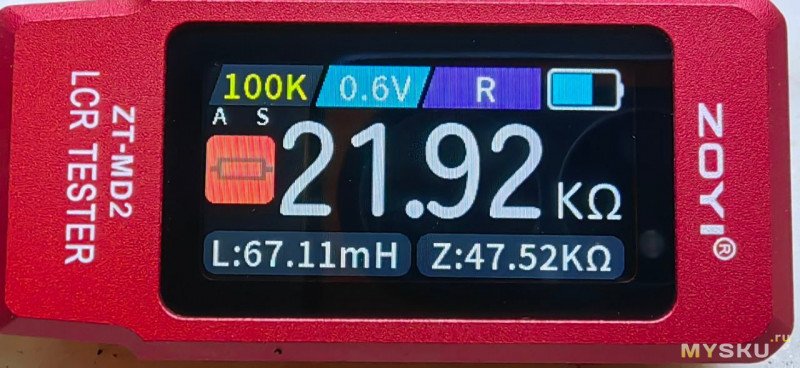

На этих примерах хорошо видны показания прибора на различных частотах и уровнях сигнала.

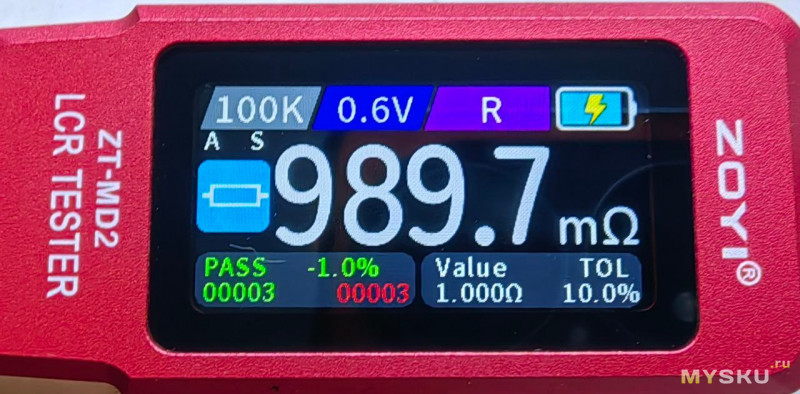

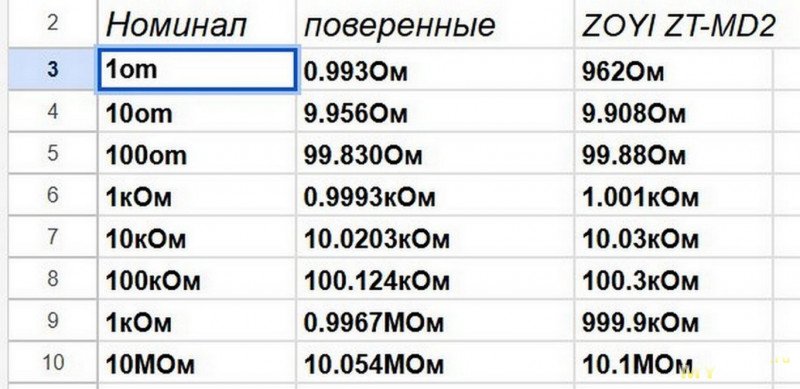

Измерение поверенных сопротивлений
На частоте 100Hz и 0.6V

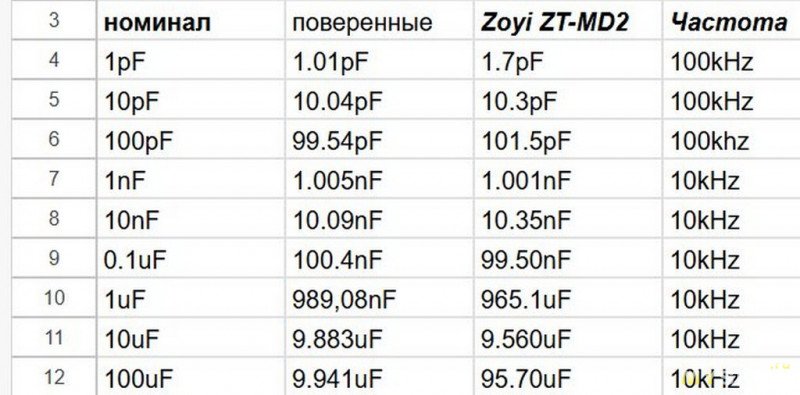

Измерение поверенных конденсаторов

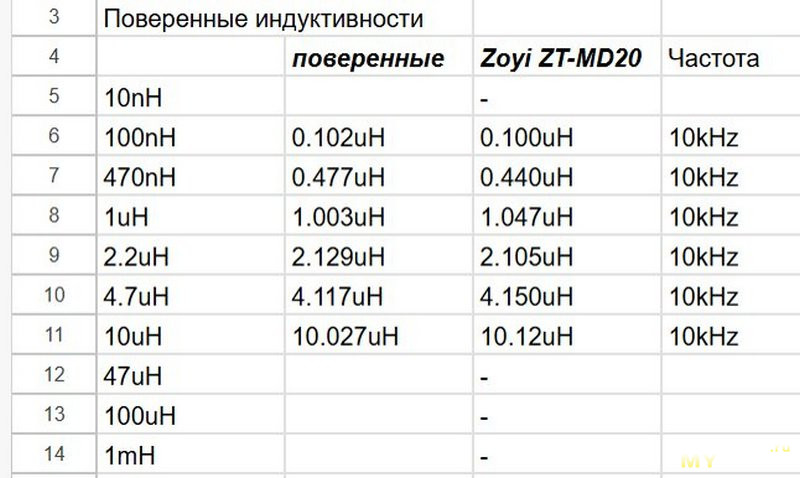

Измерение поверенных индуктивностей

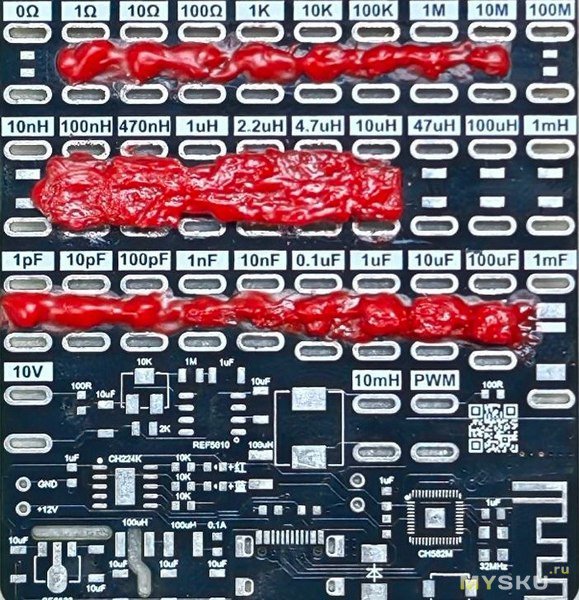

Тестовая плата с поверенными(калиброванными) элементами.
Все компоненты были тщательно отмыты, просушены и затем залиты компаундом (после чего просушивались в течение длительного времени) для обеспечения защиты от воздействия внешней среды и механических повреждений.
К сожалению, из-за отсутствия некоторых номиналов конденсаторов и полного набора необходимых индуктивностей, проведение всесторонней метрологической поверки и составление полной таблицы не получилось.

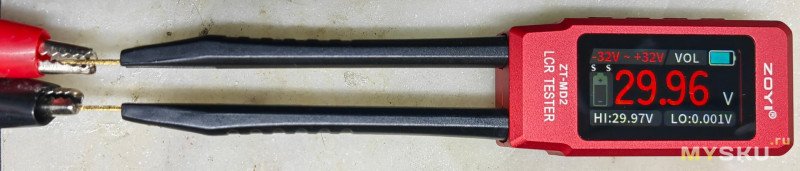

Пример измерения напряжения

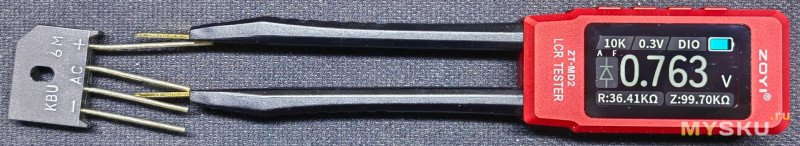

Проверка диода, на примере диодного моста
Прозвонка замыкания
Выводы:
Zoyi выпустила отличный прибор, отличающийся металлическим корпусом, ярким и качественным дисплеем. Точность его измерений соответствует заявленным спецификациям. Также были добавлены новые частоты измерения (120 Hz / 100 kHz) и новый уровень измерений 0.1 V
Тормозов во время работы не замечено, все измерения, переключения в меню происходят моментально. Так же в меню есть возможность выбора обновление показаний измерений- медленно, средне, быстро.
Чего нет в приборе и как по мне и не надо
Нет проверки светодиодов.
Нет режима осциллографа
Нет проверки стабилитронов
Нет режима BIAS (смещения)
Сейчас действует скидочный купон GRUEXYCXNYMG
По традиции на вопросы отвечу, обзор дополню.
Дополнено
Емкость аккумулятора
Измерение индуктивности 10nH

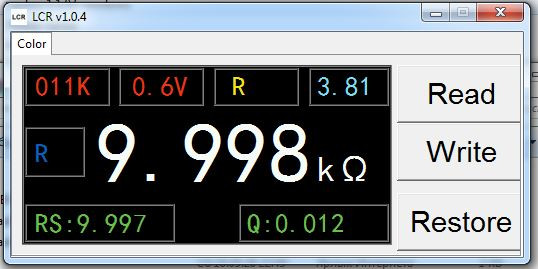

Изменение палитры дисплея
На сайте Zoyi для прибора доступна программа позволяющая под свои «хотелки» менять палитру иконок дисплея

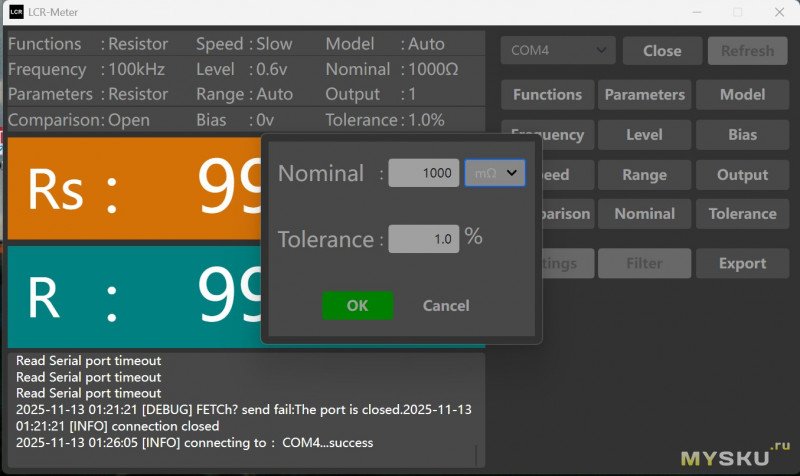

Программа для управлением пинцетом с компьютера
Софт тут ссылка
На официальном сайте Zoyi также доступна программа для управления пинцетом с компьютера, которая позволяет активировать дополнительные функции, например, отбор компонентов по заданной точности.
Судя по меню программы, программа рассчитана и на другие модели приборов и новые функции,
возможно нас ждет что то новое в ближайшее время.
Эта модель, как и предыдущий пинцет от Zoyi измеряет полное сопротивление(Импеданс/Impedance). Добавлены новые возможности, новый функционал и вот теперь мне кажется, можно сказать что закрыты все основные пожелания и требования от пользователей измерителей импеданса в форм-факторе пинцета.
Характеристики с сайта производителя
Инструкция ссылка
Фотографии, внешний вид
Крепление игл щупов
Внутренности и крепление щупов
Функции дисплея
Меню настроек
Меню дисплеяФункционал мультиметра Основное —
Измерение R L C и дополнительных характеристик D Q Z X P
Прибор поддерживает измерения на следующих частотах: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
Напряжение измерений: 0.1V、0.3V、0.6 V
Дополнительно
Измерение напряжения до 32 вольт
Встроенный генератор: синусоидальный, прямоугольный, треугольный, ступенчатый, однополупериодный, двухполупериодный и шумовой.
Уровни выходного сигнала генератора: от 0 до 3.0 V с шагом 100 mV.
Запись измерений в память прибора с возможностью передачи на компьютер.
Автоматический переворот дисплея, в меню можно выбрать автомат или ручной.
Также предусмотрена возможность скрыть неиспользуемые функции в настройках прибора, что является очень удобной опцией.
Примеры измерения сопротивления щупа осциллографа в режиме X10
На частотах 100Hz、120Hz、1kHz、10kHz、100kHz
и на уровнях 0.1V、0.3V、0.6 V
На этих примерах хорошо видны показания прибора на различных частотах и уровнях сигнала.
Измерение поверенных сопротивлений
На частоте 100Hz и 0.6V
Измерение поверенных конденсаторов
Измерение поверенных индуктивностей
Тестовая плата с поверенными(калиброванными) элементами.Все компоненты были тщательно отмыты, просушены и затем залиты компаундом (после чего просушивались в течение длительного времени) для обеспечения защиты от воздействия внешней среды и механических повреждений.
К сожалению, из-за отсутствия некоторых номиналов конденсаторов и полного набора необходимых индуктивностей, проведение всесторонней метрологической поверки и составление полной таблицы не получилось.
Пример измерения напряжения
Проверка диода, на примере диодного моста
Прозвонка замыкания
Выводы:
Zoyi выпустила отличный прибор, отличающийся металлическим корпусом, ярким и качественным дисплеем. Точность его измерений соответствует заявленным спецификациям. Также были добавлены новые частоты измерения (120 Hz / 100 kHz) и новый уровень измерений 0.1 V
Тормозов во время работы не замечено, все измерения, переключения в меню происходят моментально. Так же в меню есть возможность выбора обновление показаний измерений- медленно, средне, быстро.
Чего нет в приборе и как по мне и не надо
Нет проверки светодиодов.
Нет режима осциллографа
Нет проверки стабилитронов
Нет режима BIAS (смещения)
Сейчас действует скидочный купон GRUEXYCXNYMG
По традиции на вопросы отвечу, обзор дополню.
Дополнено

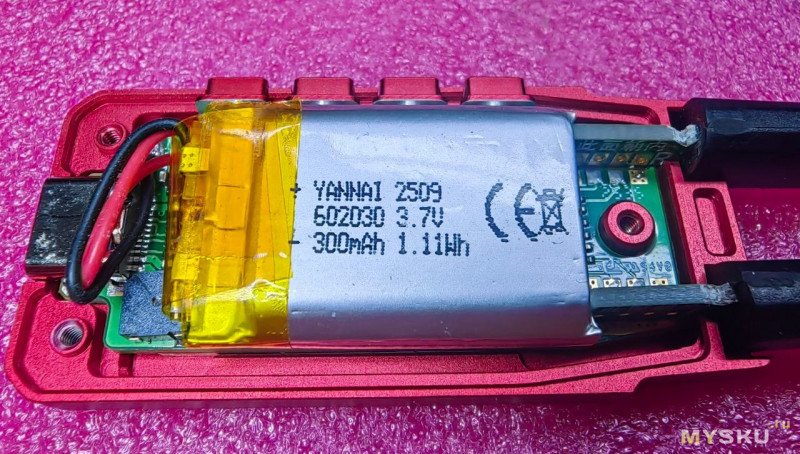

Емкость аккумулятора

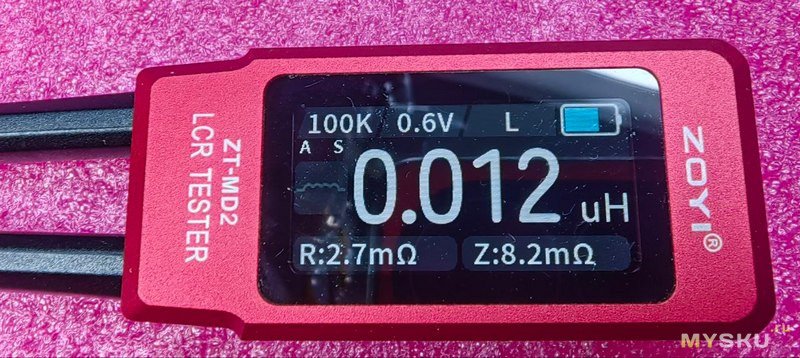

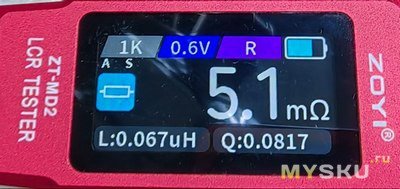

Измерение индуктивности 10nH
Изменение палитры дисплея
На сайте Zoyi для прибора доступна программа позволяющая под свои «хотелки» менять палитру иконок дисплея

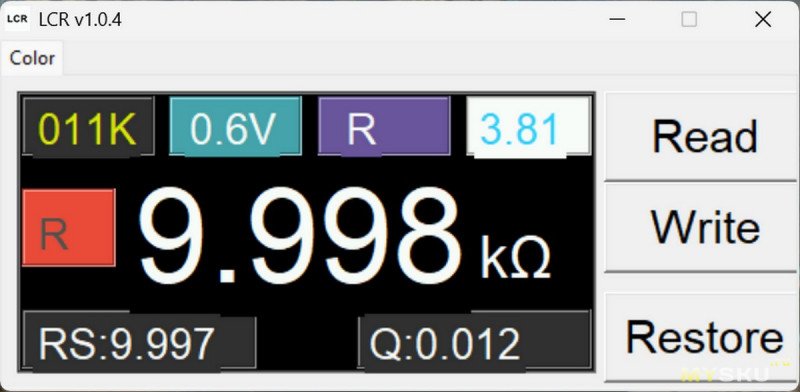

Программа для управлением пинцетом с компьютера
Софт тут ссылка
На официальном сайте Zoyi также доступна программа для управления пинцетом с компьютера, которая позволяет активировать дополнительные функции, например, отбор компонентов по заданной точности.
Судя по меню программы, программа рассчитана и на другие модели приборов и новые функции,
возможно нас ждет что то новое в ближайшее время.
| +34 |
3454
24
|
Самые обсуждаемые обзоры
| +30 |
3787
105
|
| +80 |
3143
85
|
Глянул еще цену для России, для вас еще дешевле, что то около 30
Нет конечно, это измеритель импеданса в виде пинцета.
Проверил на точном резисторе, предварительно проверил измерив резистор по четырех проводной схеме HDM3055
Глянул, что Zoyi ZT-MD2 шире диапазон напряжений, больше информации на дисплее и возможно сам дисплей другой, но это не точно( в сравнении Qplink S1).
SNAKOL SK-BD2- вроде полный аналог, но непонятно какой корпус. меню экрана очень похоже.
Вот как раз с прошивками будет крайне интересно повозиться. Может, они вообще совместимы
Про SNAKOL SK-BD2- узнал от вас.
А сейчас ZT-MD2 на распродаже чуть более 30$
Кстати, прошивки таки совместимы, и это тут же и обсуждалось: mysku.club/blog/aliexpress/104732.html#comment4728226
Edit: говорят, там какие-то упрощения по железу, так что может и не совсем зря оно дешевле стало.
Ну и раз они одинаковы, то и прошивки совместимы, но слитых с Qplink S1- не встречал.
Подведем итоги, приборчик получился интересный, можно только поиграть в софте с назначением кнопок, весь функционал работает, глюков за неделю использования не выявлено.
Из какого материала у него корпус и дисплеи у них с Qplink S1 одинаковы?
Экран 31х16, включается 2 секунды.
Если положить на плоскую поверхность, параллельны ей (и корпусу)?
не новый, у md1 он давно есть (вроде добавили прошивкой).
MD1 -ушел соседу, взял его только что бы сравнительное фото сделать.
что вижу — батарейка на зои меньше. Еще вот нашел коммент в другом обзоре
mysku.club/blog/aliexpress/102487.html#comment4727858
хз. правда или нет. Было бы интересно сразу два сравнить

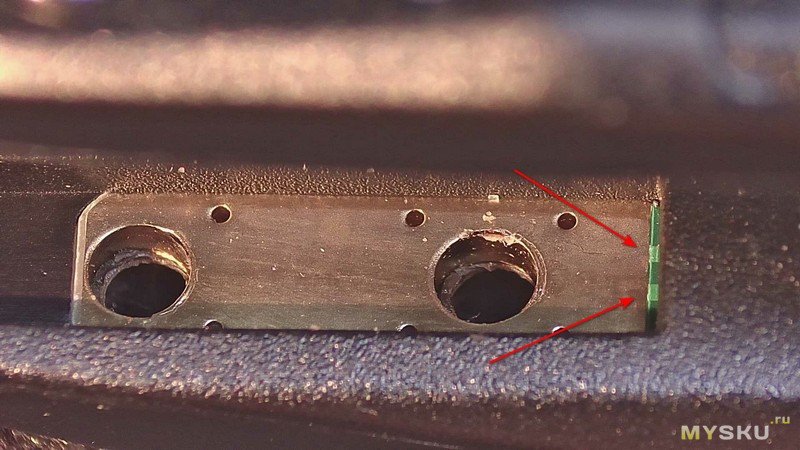

Измерительные площадки имеют 4-е контакта и дорожки уходят в пинцет. Схема получается как 4-х проводная с компенсационными проводами, но все на коротыше с одной стороны. Прозвоните пожалуйста.
Комментарии вообще ни о чём, очередная игрушка для некоторых. А как он ведёт себя в деле, на плате где распаяны радио элементы, микросхемы, ни слова. В реальных условиях иногда приходится переворачивать пинцет на измеряемом участке, т.к. ничего не показывает. Пока хватает Фнирси и Аненга. Но вот 100 кГц, будет интересно. Порой друзья приносят радейки китайские, необходимо проверять индуктивности. Вместо L показывает R=0. Вчера принесли Квашенг 5(8), при нажатии на передачу сразу отключается питание.
В автоматическом режиме, трудно различить малую индуктивность и резистор, так как любой резистор обладает индуктивностью, а любая индуктивность, это резистор, НО -тут добавлены 100кГц и действительно это помогает измерять индуктивности.
Я уже неделю им пользуюсь вместо Фнирси, в схемах проверяю в основном кондеры и диоды не выпаивая, в меню выключил все лишние режимы, что очень удобно, и пока что только положительное впечатление.
Что касаемо индуктивностей, почему не в нес в таблицу 10нГ, не нашел у себя такой номинал, или все было чуть меньше или все чуть больше, измеряет довольно точно даже малые, вечером дополню обзор с нестандартными номиналами малымиых индуктивностей которые Фнирси уже не измеряет.
Ещё раз, спасибо!..
Как вот по этой ссылке?
ссылка
Но нечестно сравнивать приборы из разной весовой и ценовой категории.
Китайский за 55$ (максимальная цена) и 230$ российский.
Расти есть куда, но и стоимость изделия будет расти, а так есть выбор, недорогой китайский и довольно качественный прибор или дорогой российский или канадский, и канадский вроде полный клон российского, там даже инструкции одинаковы.
Замер ёмкости и одновременный замер ЭПС на 100кГц.
Емкость вижу, ESR вижу, а на каких частотах не понимаю. Вижу синус и значек А, надо почитать инструкцию.
Вижу два конденсатора по 1000мкф, запаянных параллельно.
Объясните подробнее про это видео.
Вот интересно как они его в Канаде продают или наоборот, как канадцы его продают в России
Вот поэтому Китай и выигрывает. Все в наличии и не дорого.
На дижикей, версия блютуз-512$ В наличии 3штуки.
Мне новый с Амазон HDM3055 дешевле обошёлся.
Конечно, лучше отдельно собрать миллиометр, но все посматриваю, не появится ли недорогой LCR с постоянкой тоже.
Просто не делают измерителей импеданса отдельно для малых значений, это не окупается, а сделать для малых значений на постоянном токе чуть проще и их делают, вот и вся разница.
Меня тогда очень удивило, что базовая версия LCR ~$80, а с постоянкой $130-$140.
Я не знаю точно кто автор и это один или несколько проектов разных, но мне на разных сайтах встречаются эти проекты.
Есть R конденсатора и Z измеряемого на частоте, и на основании этих данных мы можем судить о ESR.
R и Z измеряет точно.
Какая для вас разница, написано ESR или Rs, по сути это одно и тоже.
Решение интересное, но я 99% потребностей измерений, закрываю пинцетом, в учет не беру то что измеряю обычным мультиметром и осциллографом, поэтому сильно не горю его купить.
остальные нопки — двигаем курсор + изменение параметра
подтверждение — удержанием set
выход из режима — снова удержание 2+3
А как со скоростью включения-выключения у этого пинцета по сравнению с предыдущим или с Фнирси? Понимаю, что это уже придирки, но, почему то мне это перевешивает :)
Да и Вы тоже пишете, что пользуетесь Фнирси; не из за этого?
Думаю на заднюю стенку MD2 наклеить тонкую металлическую пластинку, а на месте крепления закрепить магнит.
Что касаемо включения, MD2 на пол секунды включается быстрее.
Оставлю Zoyi ZT-MD2 для работы.
+Точные измерения
+100кГц
+0.1V
+Отбор компонентов
+ и разные мелочи, типа вольтметра, генератора, мгновенной готовности к работе.
Фнирси уйдет знакомым.
По Вашему обзору заманчиво, но немного подожду, наверное после распродажи немного подешевеет и на Озоне появится.
Тут я сильно сомневаюсь, стоимость с доставкой 35$, куда уже ниже.
Добавили 100кГц
Что интересно лично мне, есть возможность отбора элементов
И возможно я привыкну и начну пользоваться вольтметром не в осциллографе, а в пинцете, который всегда под рукой и быстро включается.
В свое время я купил UT-181 и остановился в выборе мультиметра для себя на каждый день,
Возможно с приобретением MD2, я остановлюсь в выборе пинцета измерительного.
Как получилось с токовыми клещами Фнирси. Мне понравился, отличный прибор. Но как киповцу лучше подойдёт с U-образным наконечником для замера. Так плотно стоят автоматы и пускатели, что замком не подлесть.
Всем Муськовчанам, хороших приборов и удачных ремонтов!
Быстрее не получится, доставка на 18 ноября… печально.
Да и вторичный параметр Cp я бы хотел заменить.
И самое главное — по сути вопроса: как сменить тангенс в режиме сканирования?
Что касаемо точности- если калибровать нужный диапазон измерений перед применением, то точность будет выше заявленной(полностью заряженный и прогретый 5 минут прибор), но потом чуть уплывет(измеряете холодным или наоборот разогретым в руке и внешней средой прибором).
Но все равно, точность укладывается в таблицу с сайта.

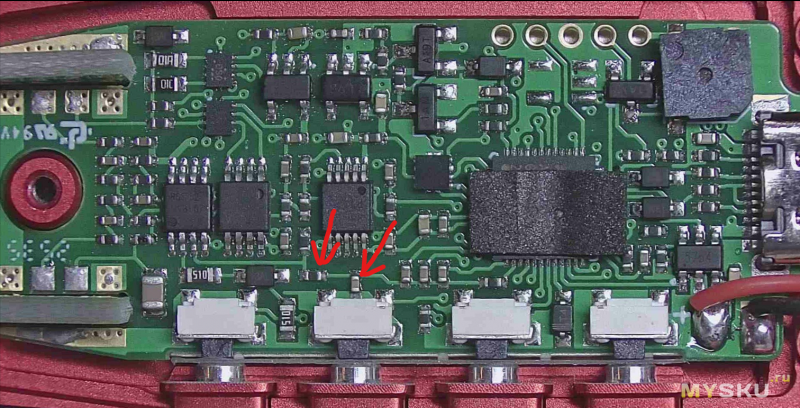

Есть еще для меня непонятный момент, измерительные щупы, припаяны к плате только с одной стороны и я пока не понял почему так сделано.
Переходные отверстия на плате и переходные отверстия самих щупов и с обратной стороны там все запаяно, а вот с этой стороны переходные отверстия остались не запаянные.
Вот мне интересно что они придумаю дальше. Надо же каждый год-пол года выдавать что то новое, но возможно в данном случае это не потребуется. Доделают еще софт под хотелки пользователя и будут штамповать в больших количествах.

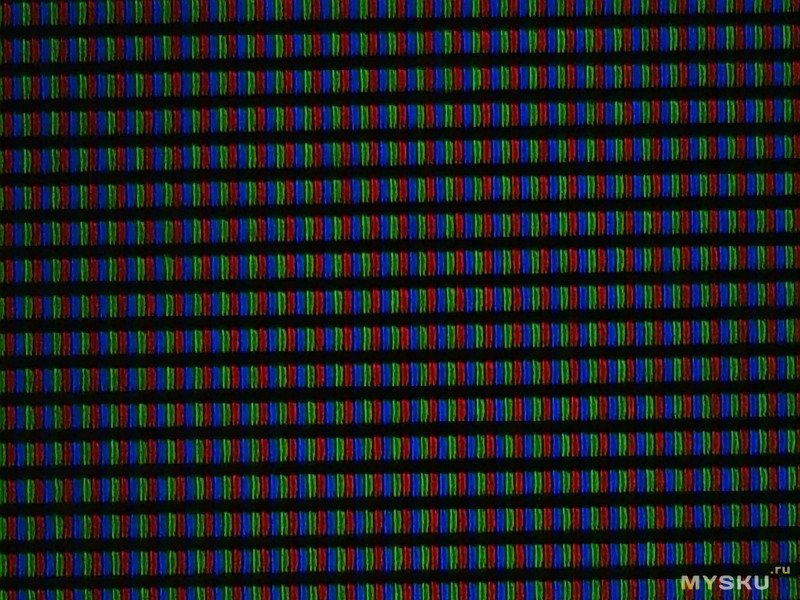

«High-Resolution Display: Equipped with a full-view 1.47-inch color IPS screen.»

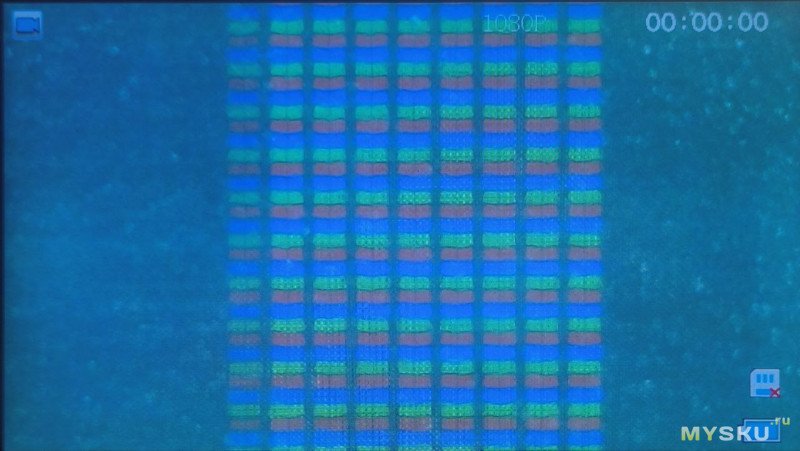

IPS (In-Plane Switching, «переключение в плоскости») — технология жидкокристаллических дисплеев (LCD).
