Небольшой обзор измерительного пинцета AMNVOLT LCR-100S

Небольшой обзор измерительного пинцета AMNVOLT LCR-100S



Выкладываю небольшой обзор на еще один измерительный пинцет, в некоторых предложениях на Алиэкспресс он еще называется B53C.
Я не мастер слова (кроме ехидных комментариев) и уж тем более обзора. Посмотрел на другие обзоры, чтобы приблизительно структурировать текст и перенял/скопировал некоторые части этих обзоров. Не обезсудьте.
Обзор не коммерческий, пинцет я купил на али за свои деньги.

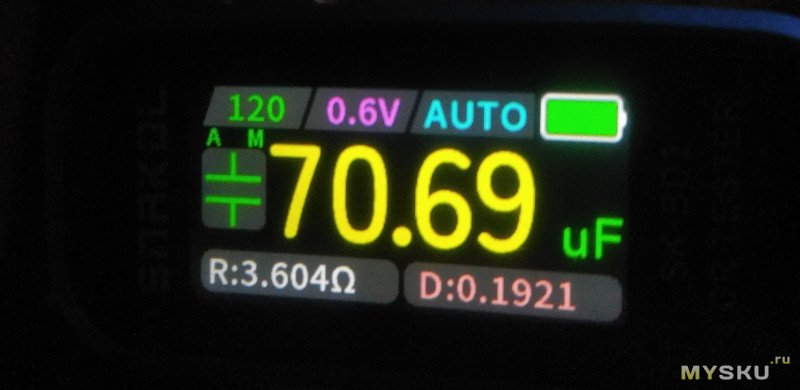

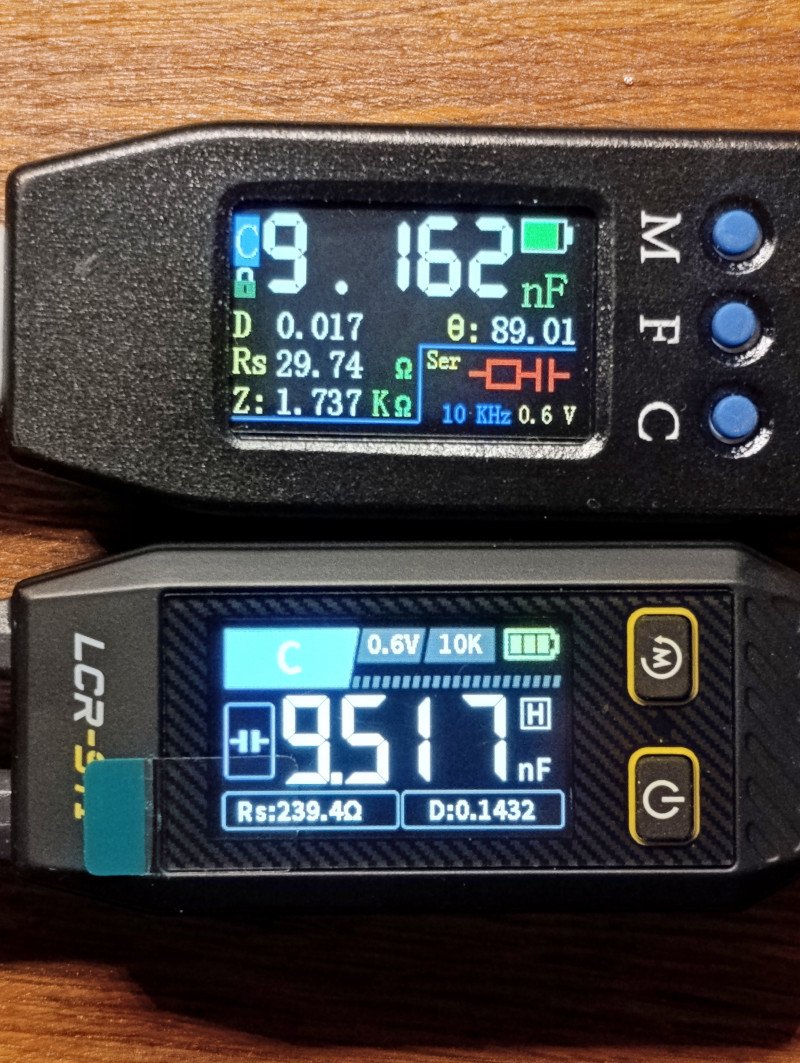

В некоторых местах я буду его сравнивать с Fnirsi LCR-ST1 (куда же без него), для измерения ёмкости и ESR был использован MEC100 ESR, для сопротивления и частично ёмкости uni-t ut61e.

Дальше характеристики от продавца, т. к. производителя найти не удалось.

Модель — AMNVOLT LCR-100S
Тип устройства — LCR измеритель SMD компонентов
Дисплей — цветной, TFT, диагональ 1,14“, 240Х135 пикселей, с подсветкой
Управление — механические кнопки
Параметры измерения — L, C, R, D, Q, ESRD/0/Z/φ, тест диодов
Точность измерения — 0.5%
Эквивалентная схема измерений — последовательный / параллельный контур
Скорость измерения — 2 раза в секунду
Диапазон измерения емкости — 0.01pF...999.9 mF
Диапазон измерения индуктивности — 1μH...9999H
Диапазон измерения сопротивления — 0.01Ω...20MΩ
Определение полярности диодов — положением измерительных контактов
Измерительный сигнал — синусоидальный 100 Гц, 1 кГц, 10 кГц, 0.3/0.6/1В
Аккумулятор — Li-ion, 300 мАч (5 часов работы по заявлению производителя)

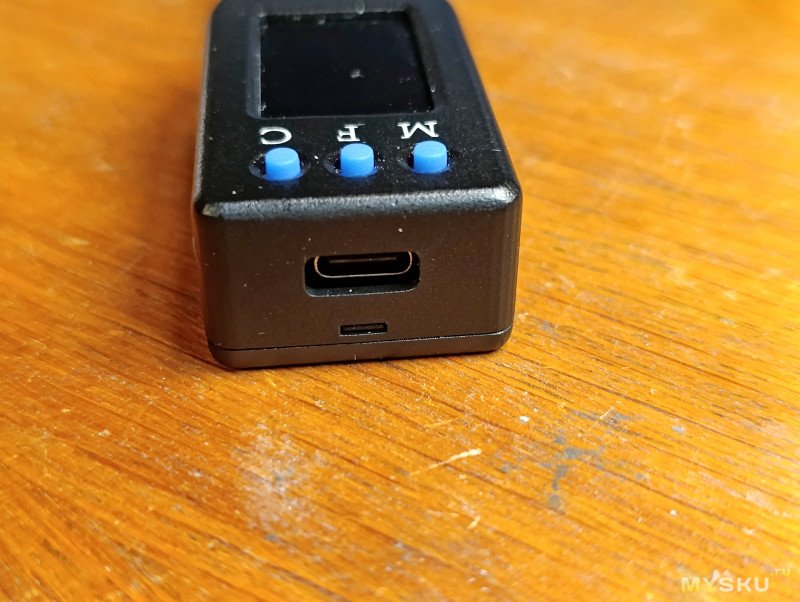

Порт зарядки — Type-C
Размеры — 135х29х17 мм

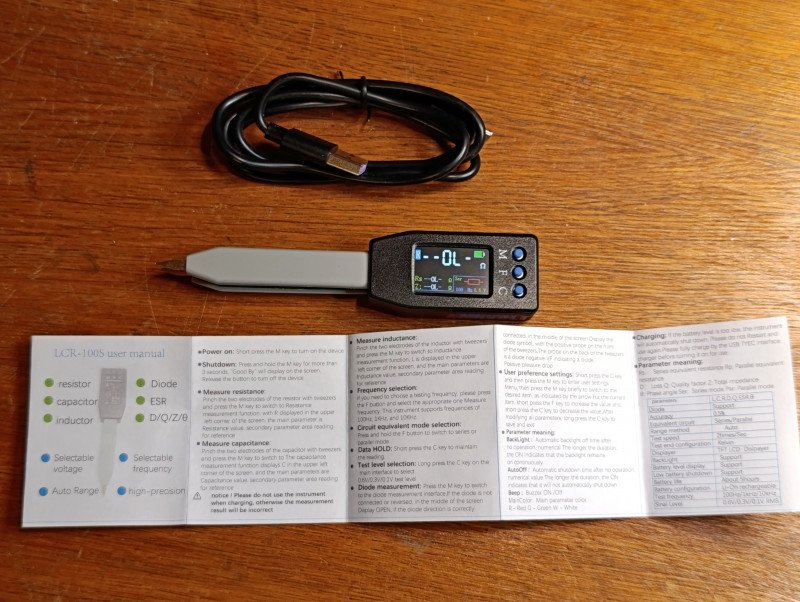

В коплект входит пинцет, упаковка (она же чехол с поролоном внутри), зарядный кабель usb C-A, краткая инструкция.

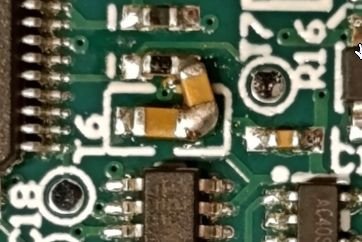

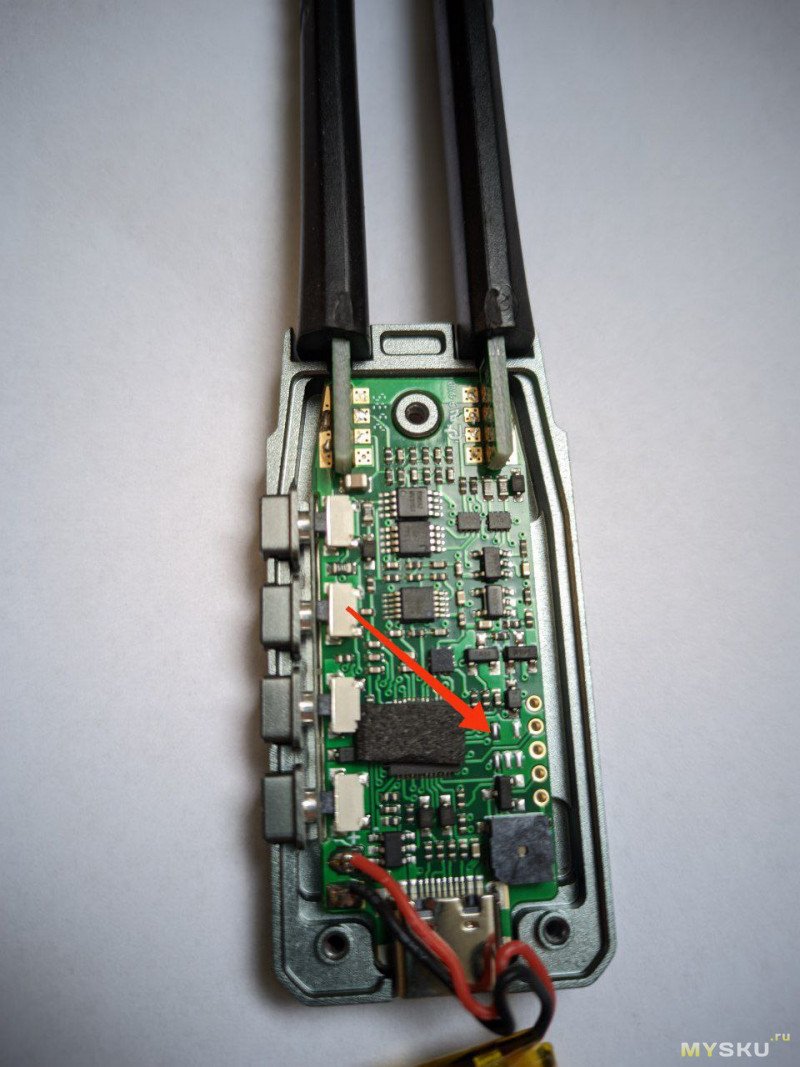

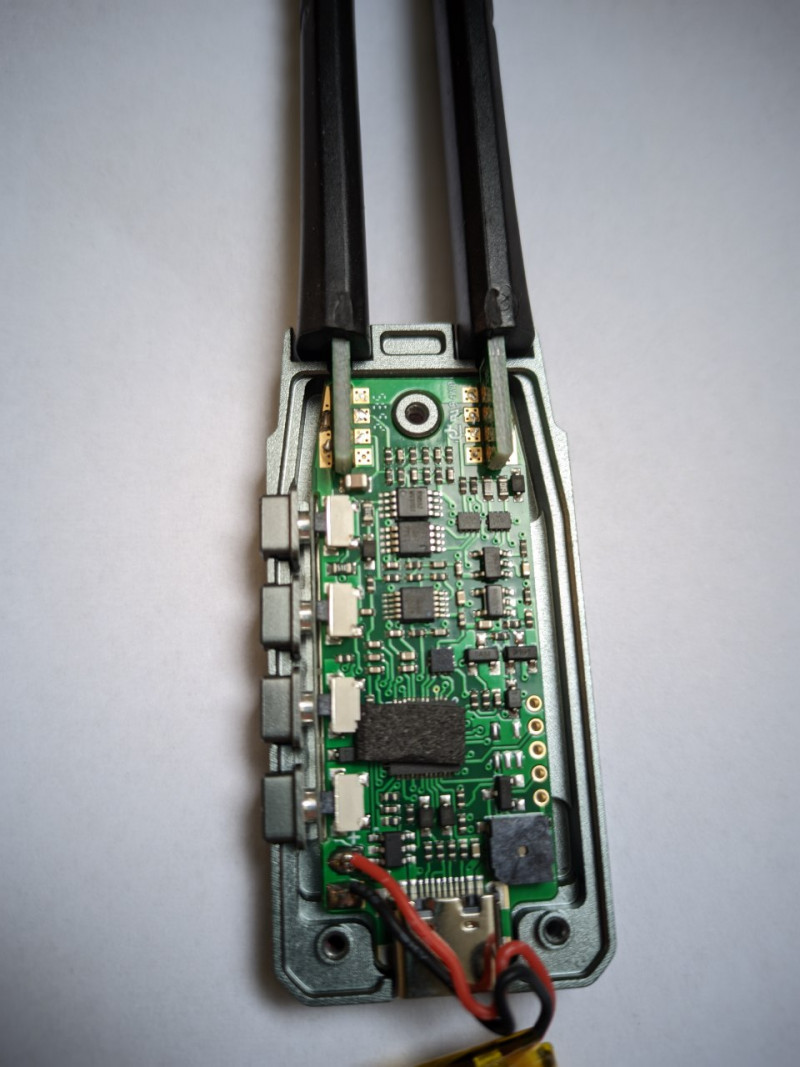

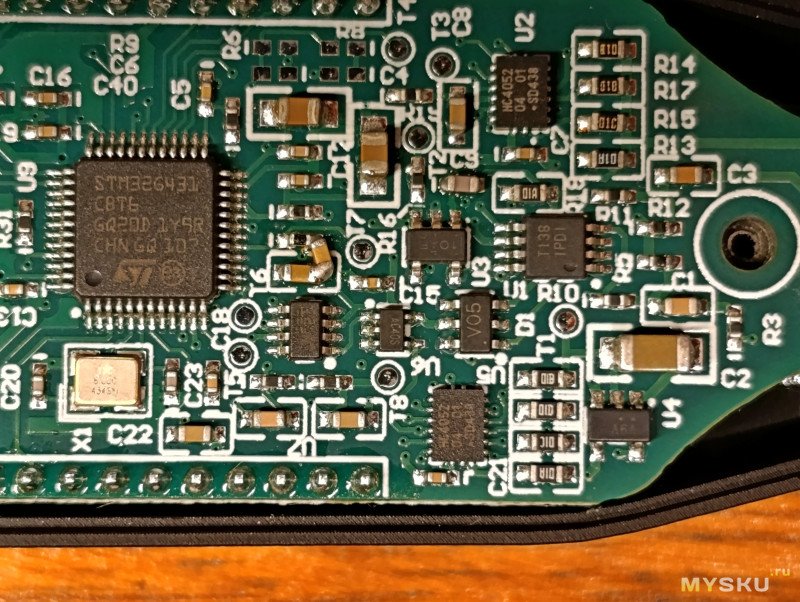

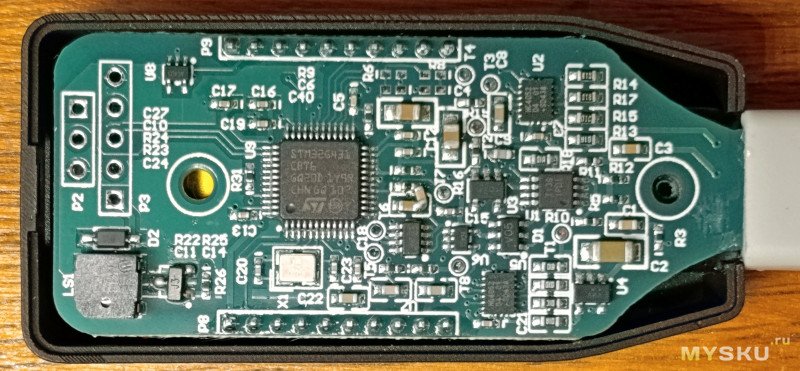

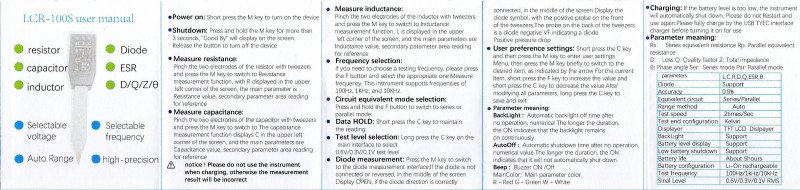

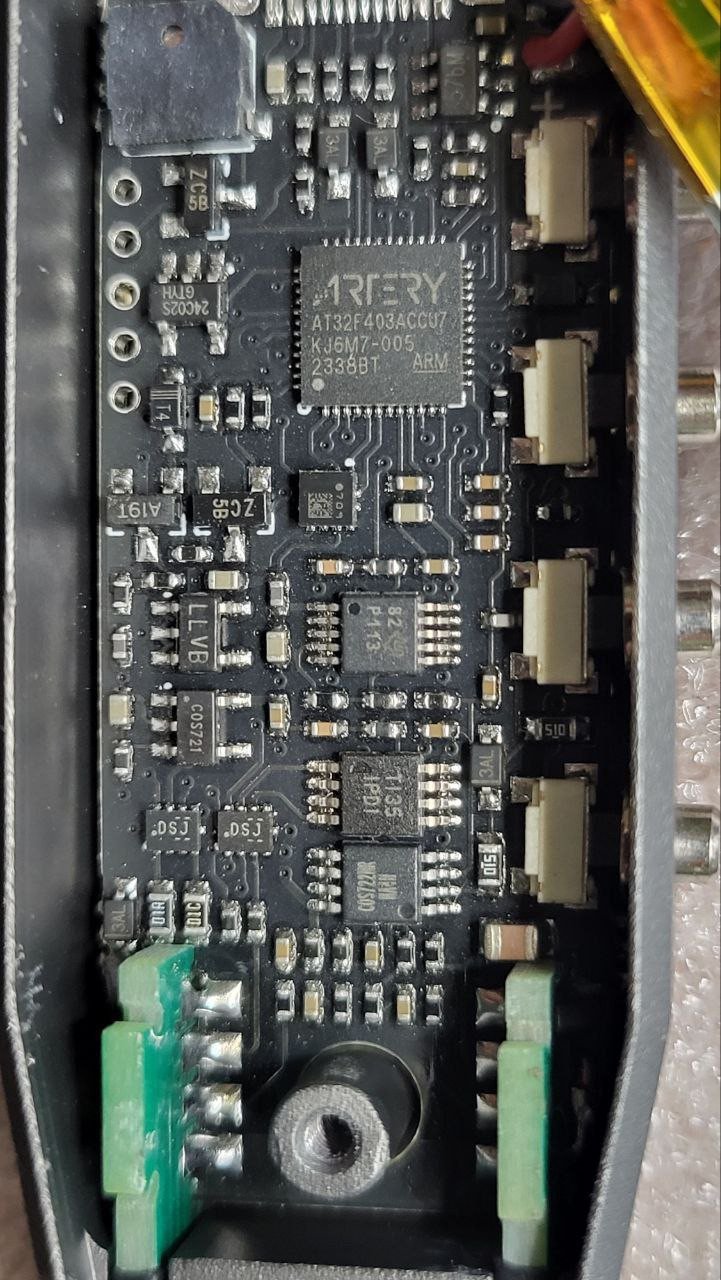

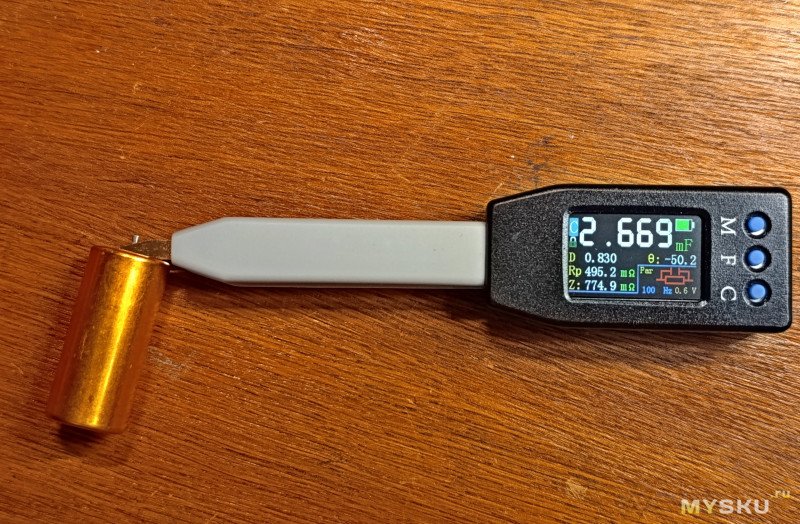

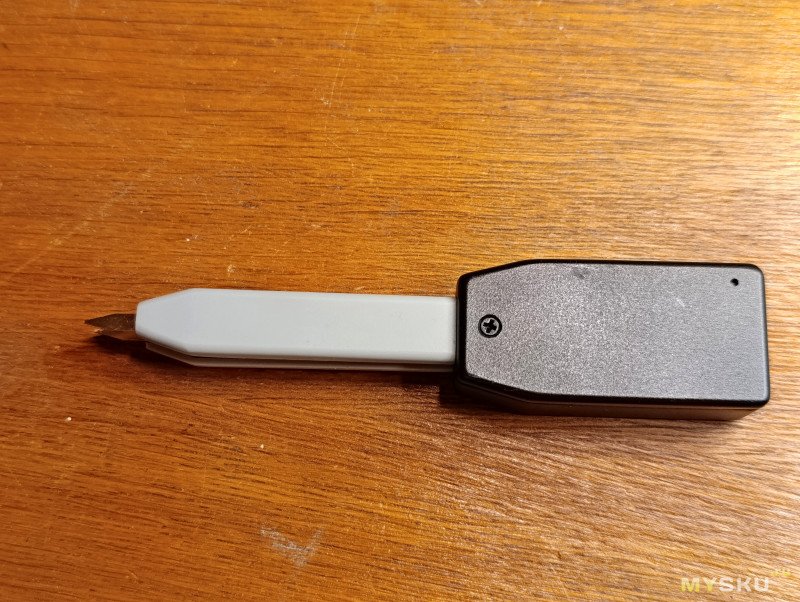

Ниже фото прибора, его системной платы, скан инструкции.

Прибор достаточно маленький и легкий, в руках лежит хорошо, в этом он удобнее LCR-ST1.
Измерительные контакты не сменяются, припаяны к плате, которая является продолжением системной платы. Пользоваться этими контактами неудобно во многих случаях — короткие и толстые.
Для кнопок нужна вторая рука.
Померял всякую рассыпуху из запасов и кетайскую 25PPM.

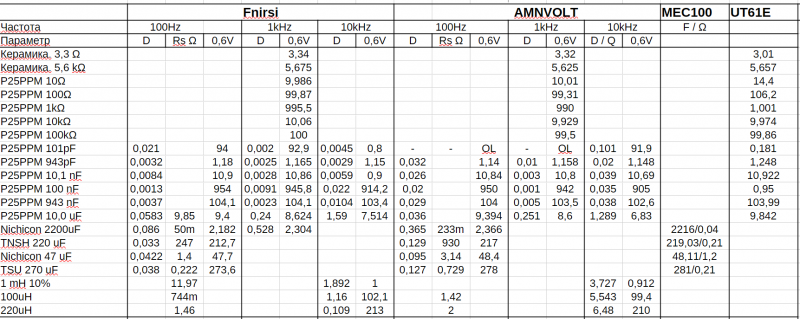

Результаты измерений я поместил в таблицу.

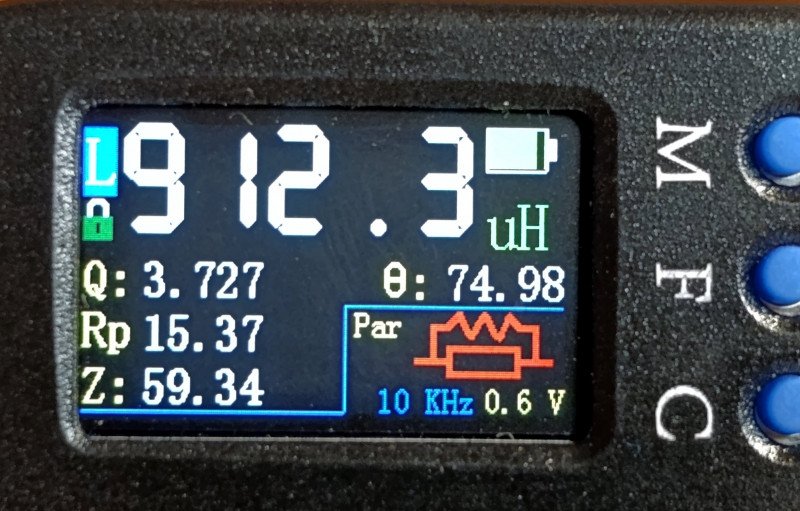

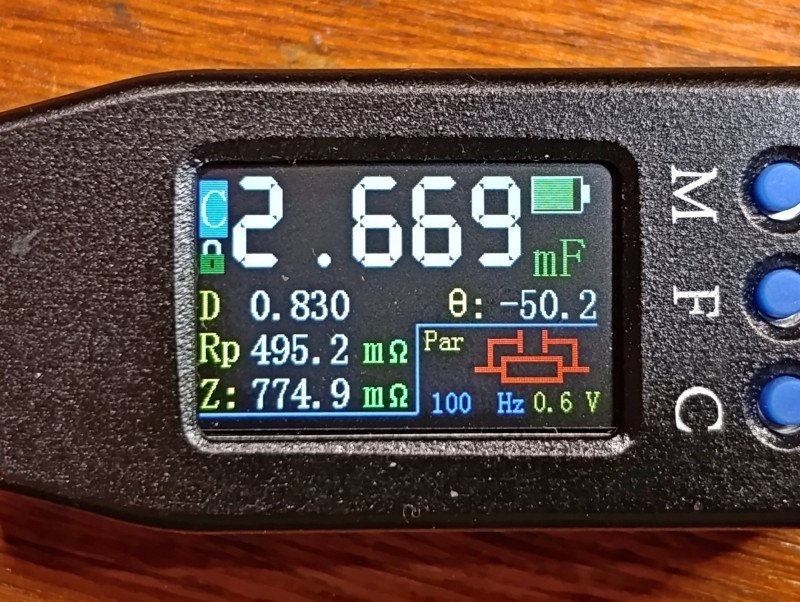

Теперь немного о самих измерениях. Показания меняются непрерывным потоком, как LCR-ST1 он не останавливается, типа выбери себе что пожелаешь. Процесс настолько идиотский что ставит местами (измерение емкостей) под сомнение необходимость в приборе вообще.

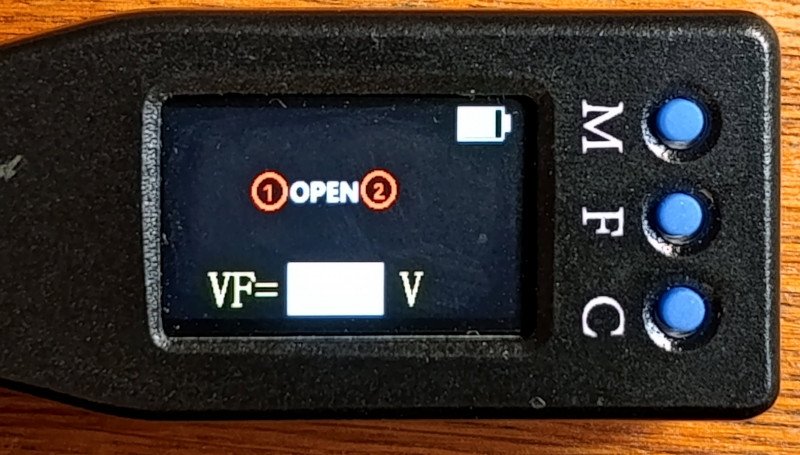

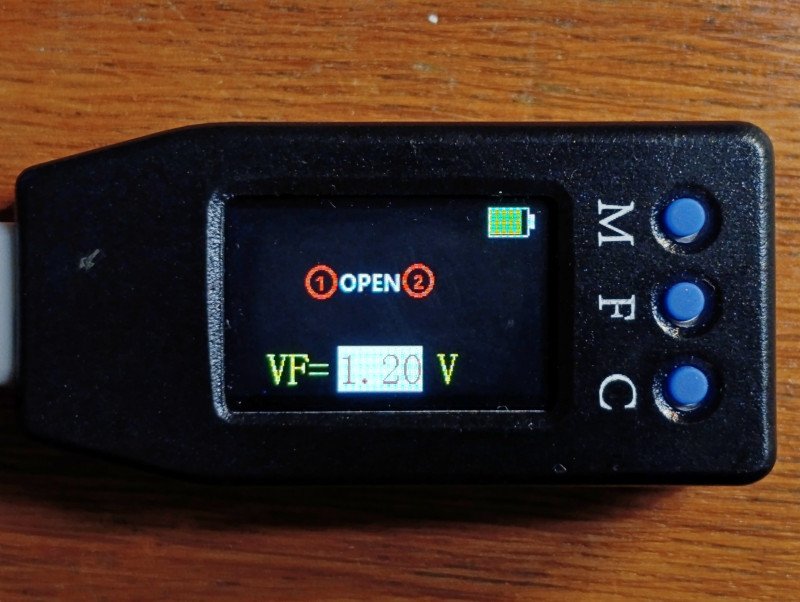

При измерении диодов указывается или OPEN (обрыв или неправильная полярность) или величина падения напряжения.

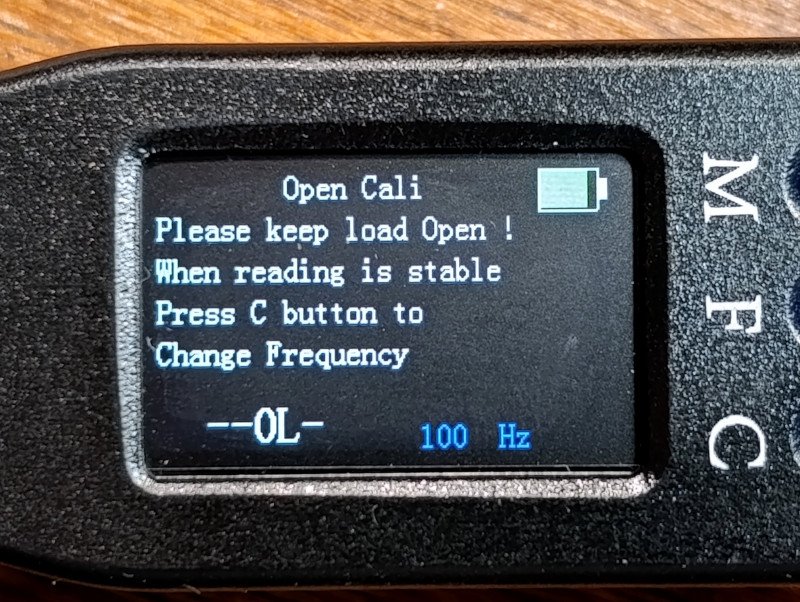

В прошивке есть возможность калибровки, она не документированна. Для этого надо коротко нажать С и потом его же зажать. Если калибровка с разомкнутыми контактами проходит на ура, то с закороченными это лоторея. Показания непрерывно меняются в очень широком диапазоне.Процесс этот не останавливается. По указанию на экране нужно нажать С для смены частоты когда показания «успокоятся». Нажимаешь когда нибудь, и что он там накалибровал непонятно.

Видимо отчасти это, отчасти непрерывная смена показаний, а не только мои кривые руки, обьясняет сравнительно низкую точность.

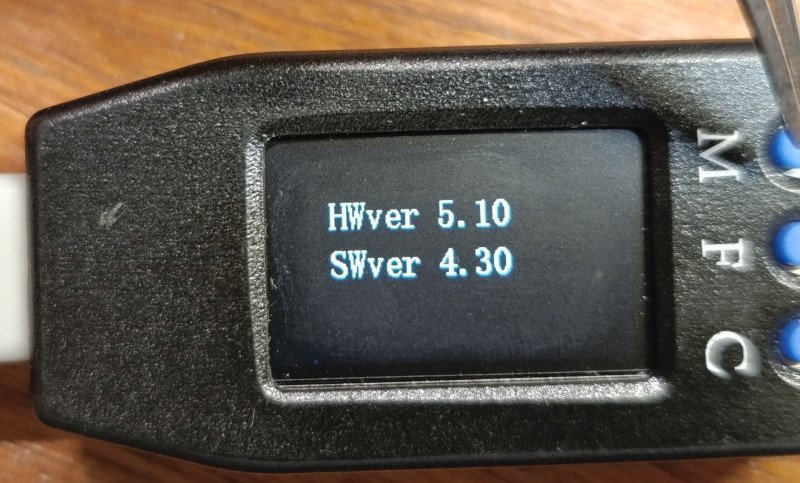

Также нескольо обескураживают номера версий железа и софта.


Почему пинцет столько скрывали от общественности?

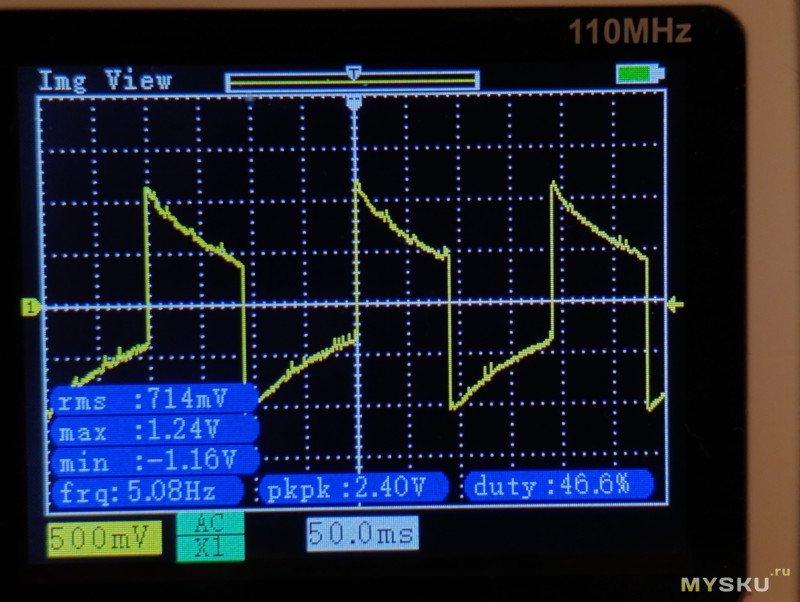

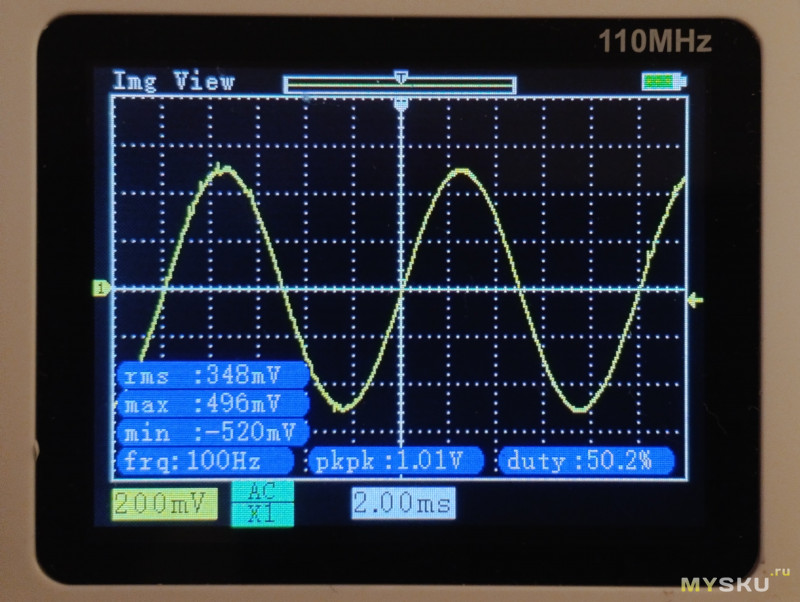

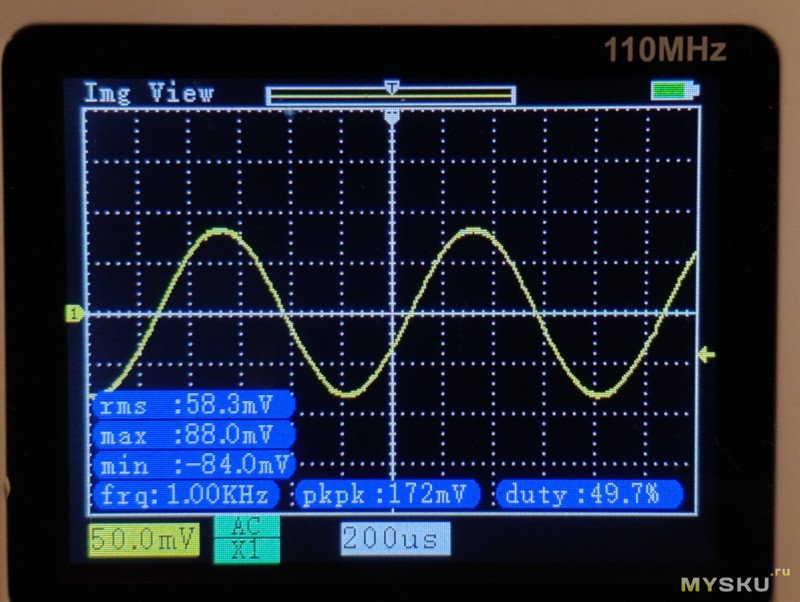

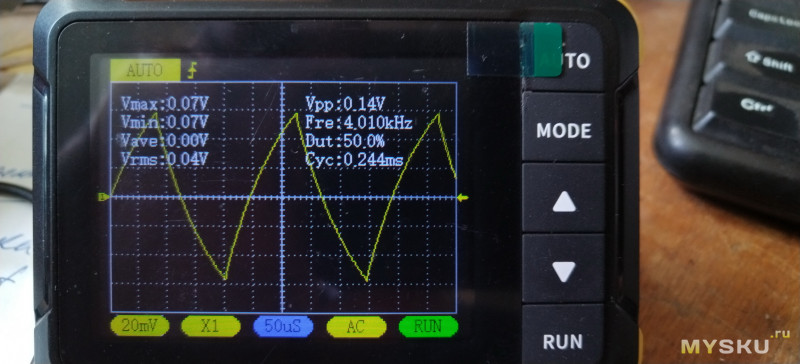

И наконец несколько осцилограмм при измерении сопротивления и диода.

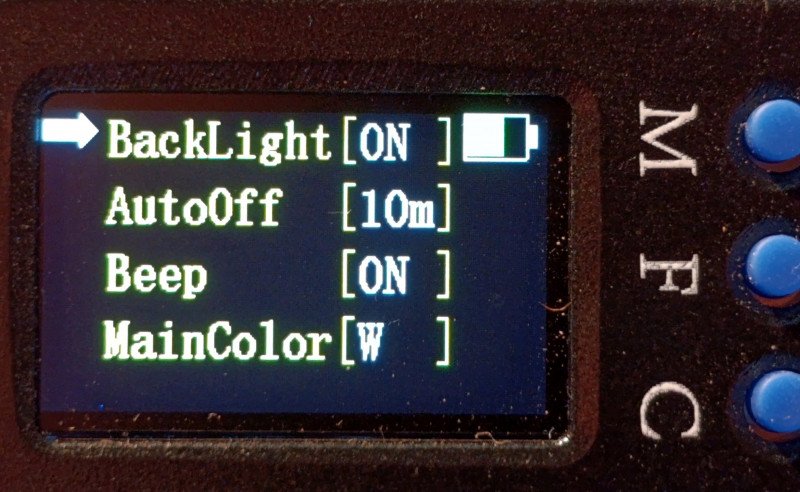

Пинцет имеет пару настроек, что тоже не плохо.


В заключении скажу что пинцет оставляет смешанные чувства, в виду непрерывно скачущих показаний. Концепция прибора подразумевает чистый хардкор — никаких автоматических режимов, все в ручную. Нужно точно знать что меряешь и подбирать соответсвенно параметры измерений. Нажал и забыл, т. е. получил сразу годный результат, это не про него. Тот же LCR-ST1 выигрывает, на мой взгляд, во всем, кроме измерения диодов. Ну и дополнительная ложка дегдя в бочке — цена в 50 €. Ну или я совсем ничего в нем не понял.

Кидайте тапками, задавайте не слишком сложные вопросы, оставляйте едкие комментарии.
