Продвинутый USB тестер FNIRSI FNB58, последнняя прошивка

В наше время зарядки из простого блока питания, который выдает 5 вольт, превратились в умные устройства, которые могут обмениваться с заряжаемым устройством данными и «договариваться» о напряжении и токе зарядки. Кабеля зарядки тоже иногда идут с чипами внутри. Для проверки этого, для подсчета энергии, которая была передана от зарядки придумали такие сложные USB тестеры.Наверное самым продвинутым из них является FNIRSI FNB58. Тестер напряжения, тока и еще многих параметров.

На этом ресурсе уже было 7 обзоров этого тестера, чтож, повторение — мать учения. Изучаю, изменилось ли что-то в этом приборе за 3 года — первый обзор на него был аж в конце 22 года. Изучаю в чем его плюсы и минусы.

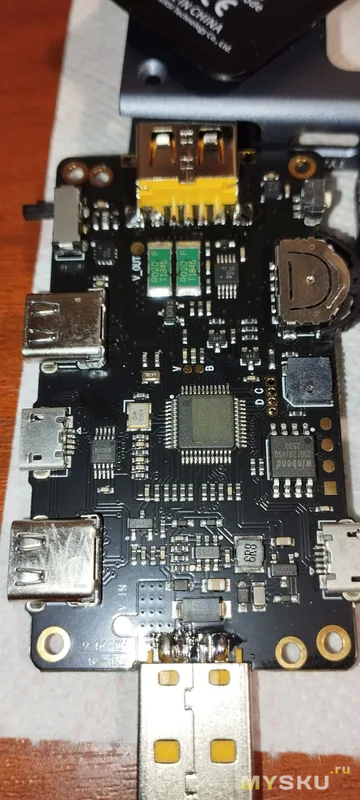

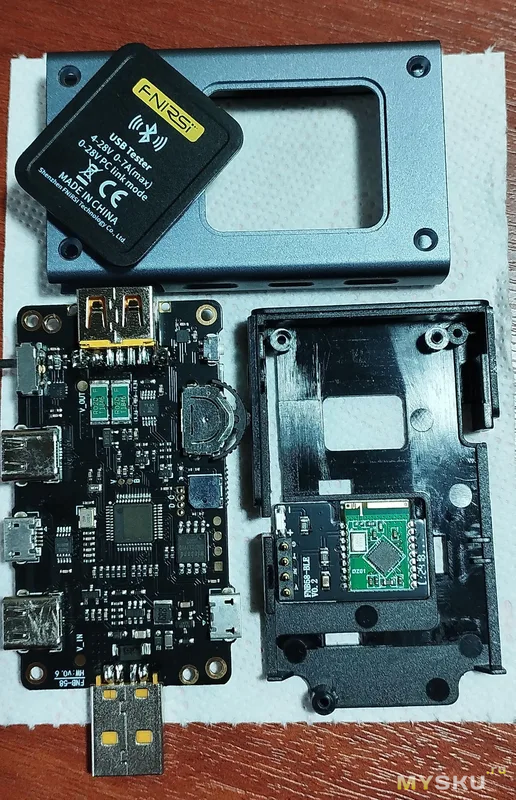

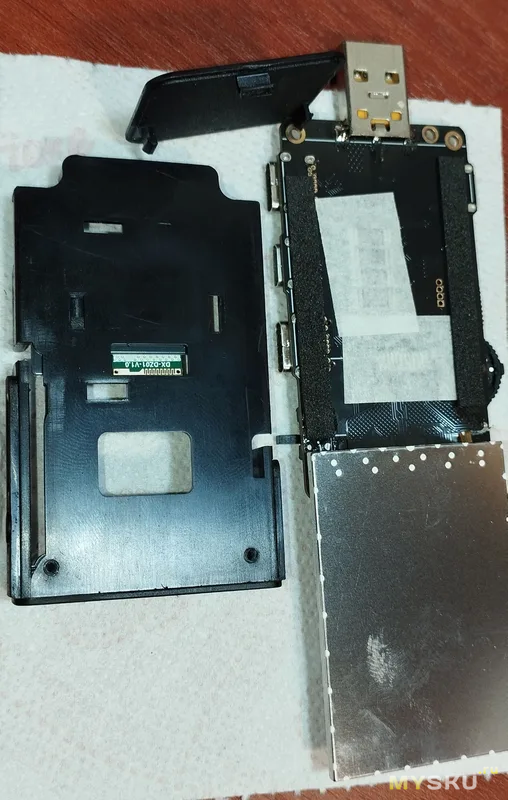

Внешность

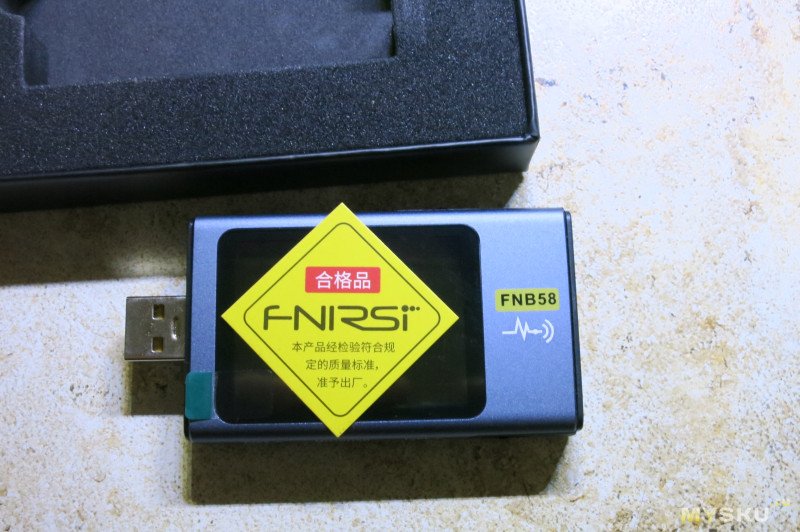

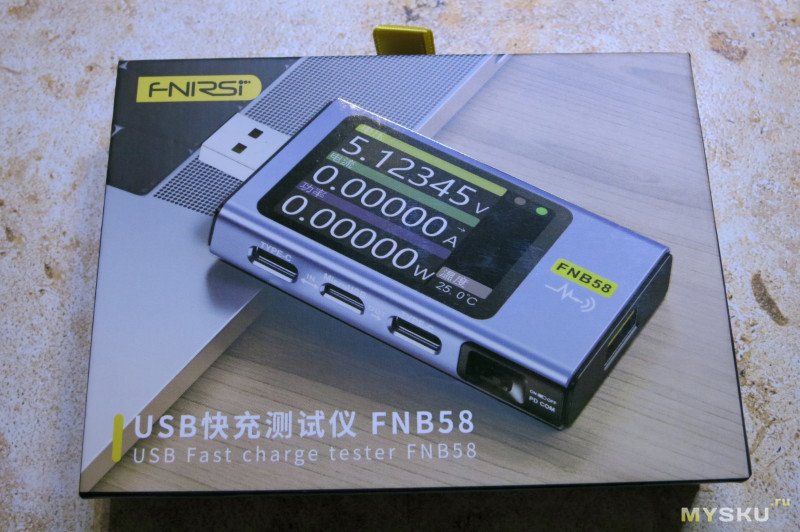

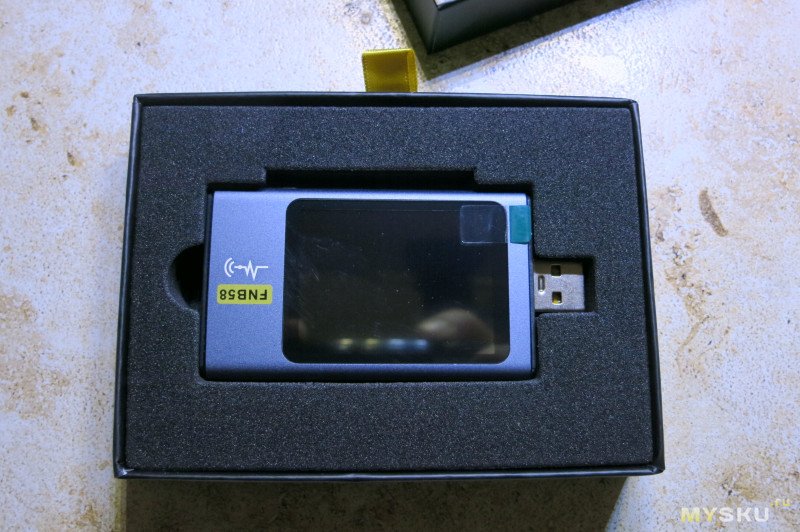

Упаковка у Fnirsi, как всегда, хорошая. Коробка, обтянутая пленкой. Красивая полиграфия.

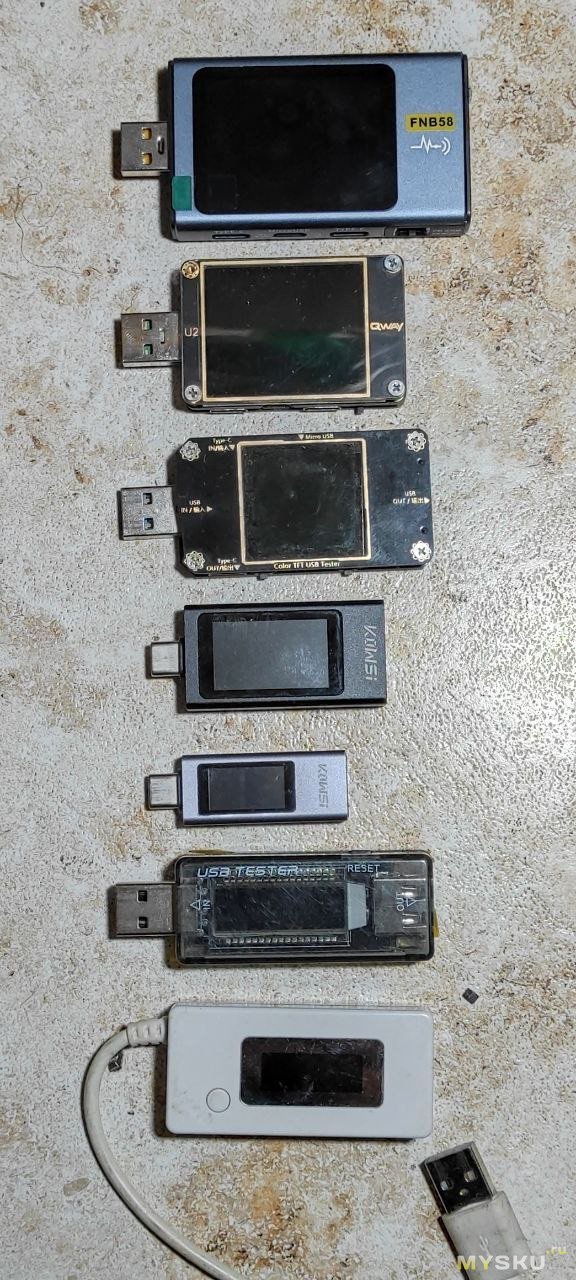

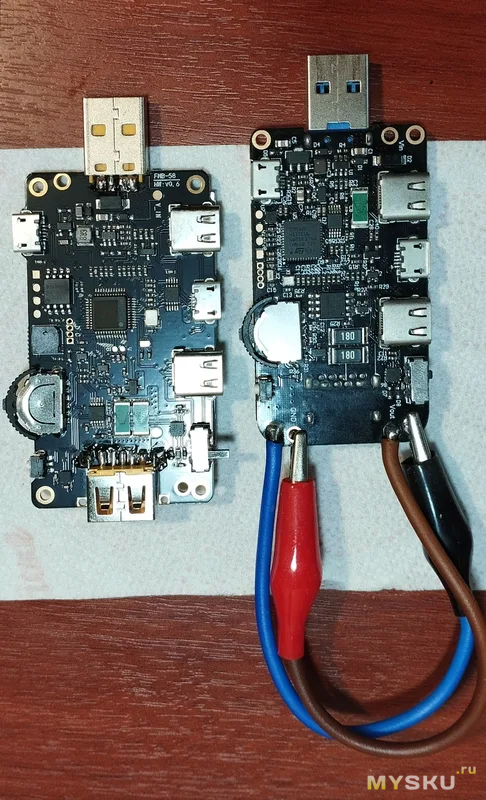

Тестер большой. Он заметно больше тех, что есть у меня. Размер 7*4см.

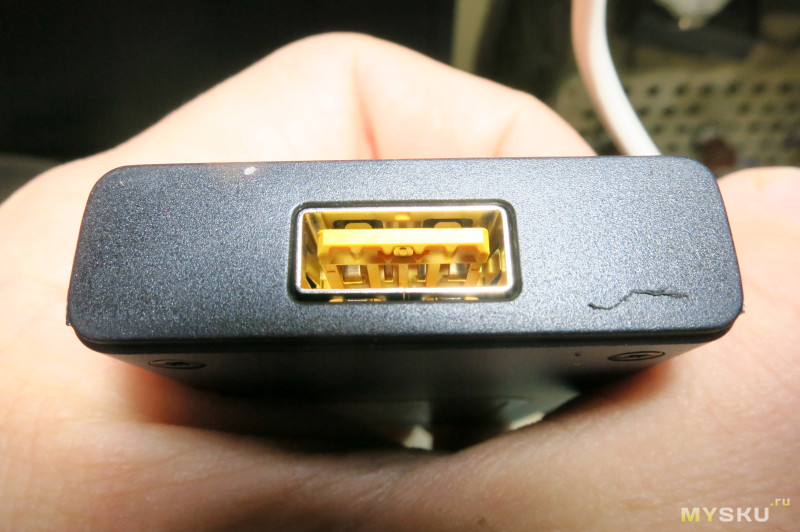

У тестера широкие крайние контакты, все же заявлен ток до 7А. Есть пятый контакт, он виден на конце USB разъема.
Аналогичные контакты на разъеме «папа», пятый контакт тоже присутствует.

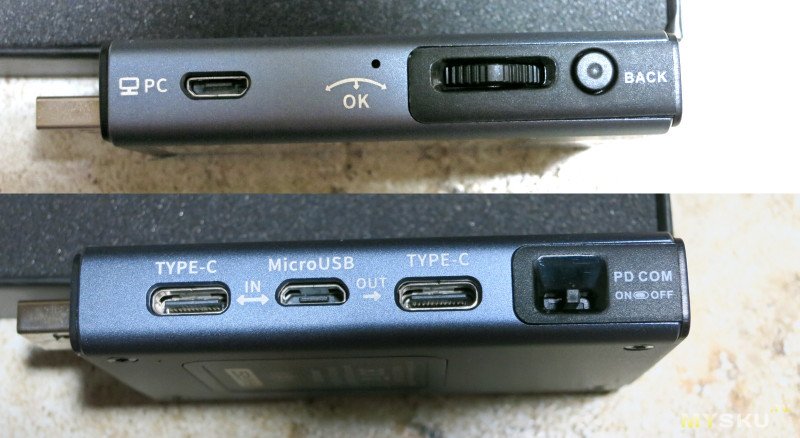

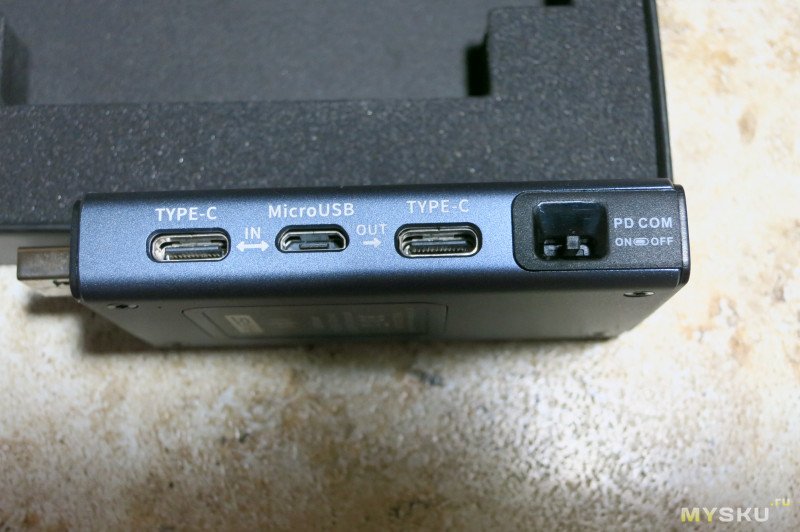

Для подключения USB кабелей, кроме разъемов типа А, тоже есть разъемы. На нижней грани два входа, один С другой Micro. Рядом выход типа С.
На верхней грани только гнездо microUSB для подключения к компьютеру.

Управление

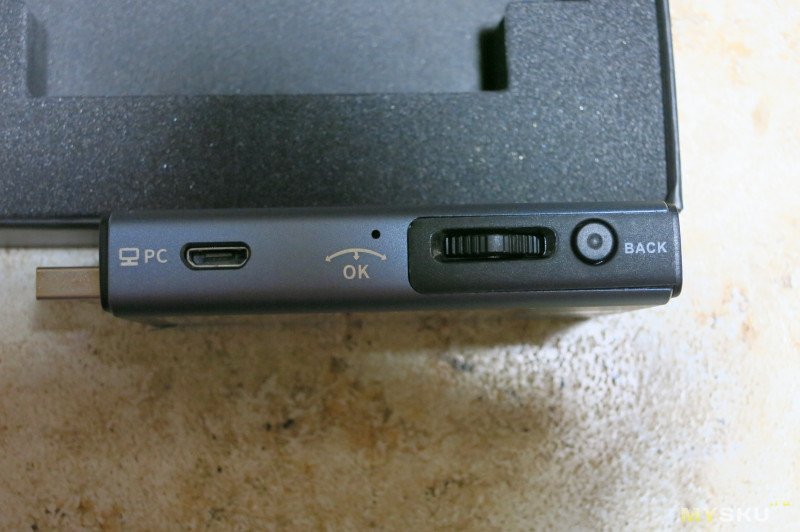

На верхней грани есть кнопка типа «качелька», качается влево и вправо и нажимается. Рядом кнопка «назад».
На нижней грани только переключатель режима PD.
Если на экране меняются данные, например ток или напряжение или кривая ток/напряжение, то данные можно заморозить нажатием на качельку.
Это же нажатие подтверждает ввод в разных меню. Кнопка back возвращает назад. Длительное нажатие на эту кнопку выключает экран.

Экраны

После включения качелькой влево-вправо можно перейти между 4 экранами:

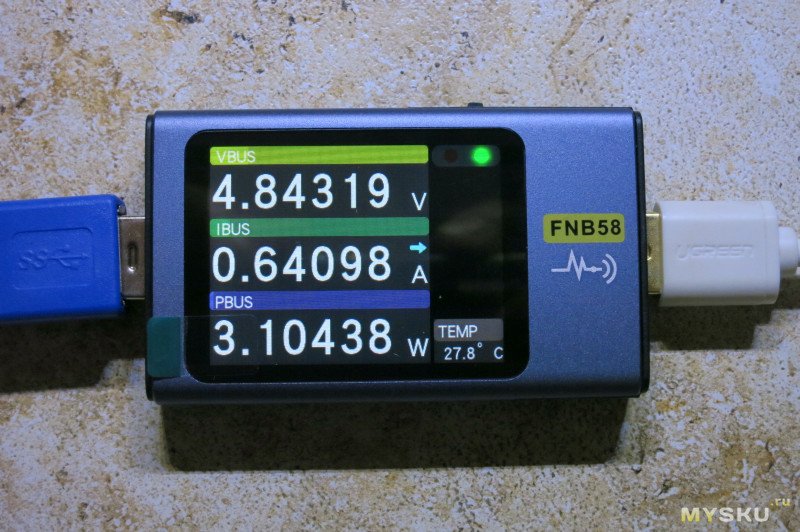

— Основная информация,
Напряжение, ток, мощность, температура.

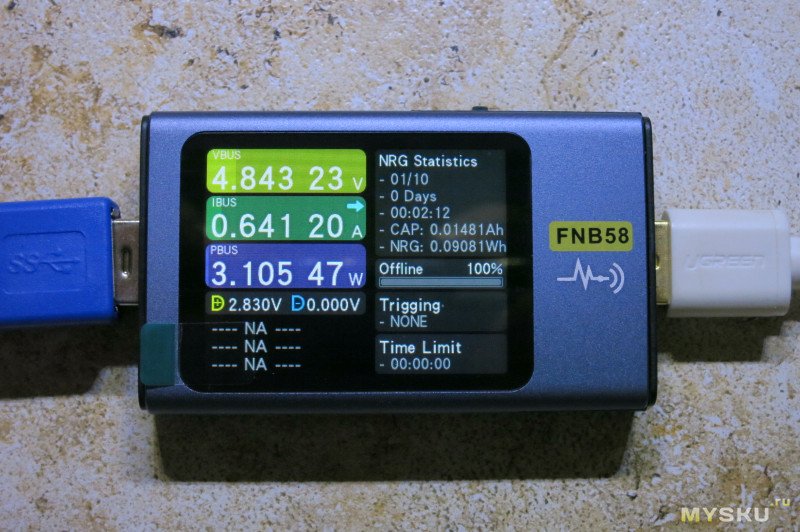

— Расширенная информация.
То же, что и на экране выше, но добавляются напряжения на линиях данных, протокол зарядки, время работы, емкость и энергия и прочие данные.

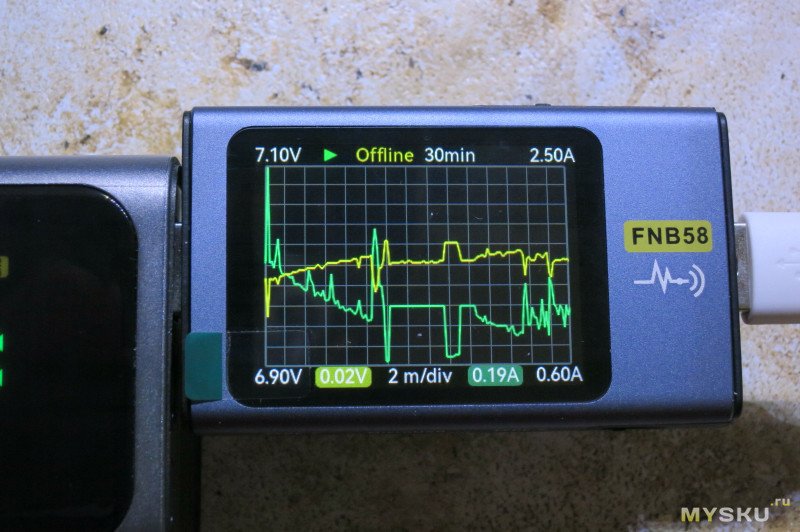

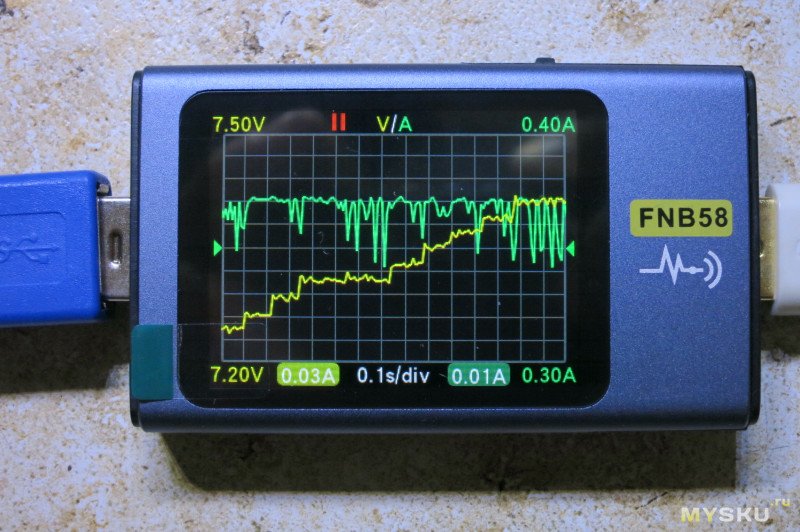

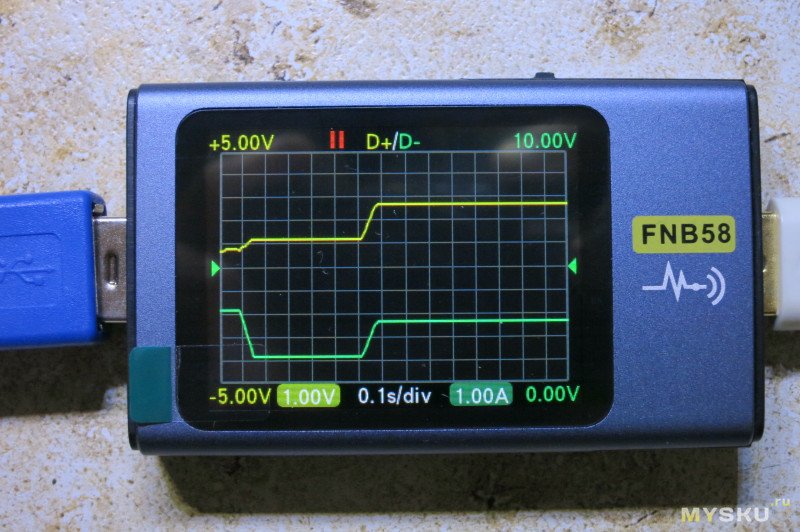

— Осциллограф.
Три варианта: напряжение и ток, напряжения на линиях данных и пульсации на линии питания. Переключаются долгим нажатием на качельку.

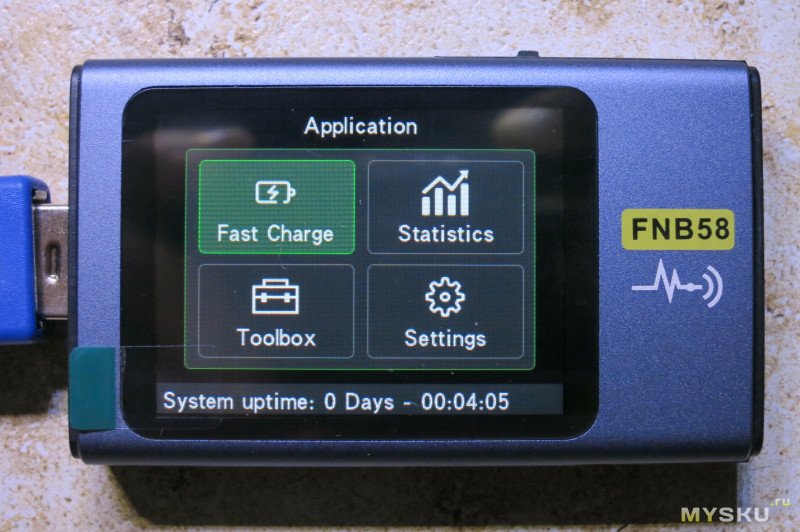

— Приложения.
На этом экране можно выбрать
— работу с протоколами быстрой зарядки,
— cтатистику,
— инструменты,
— настройки.
— быстрая зарядка

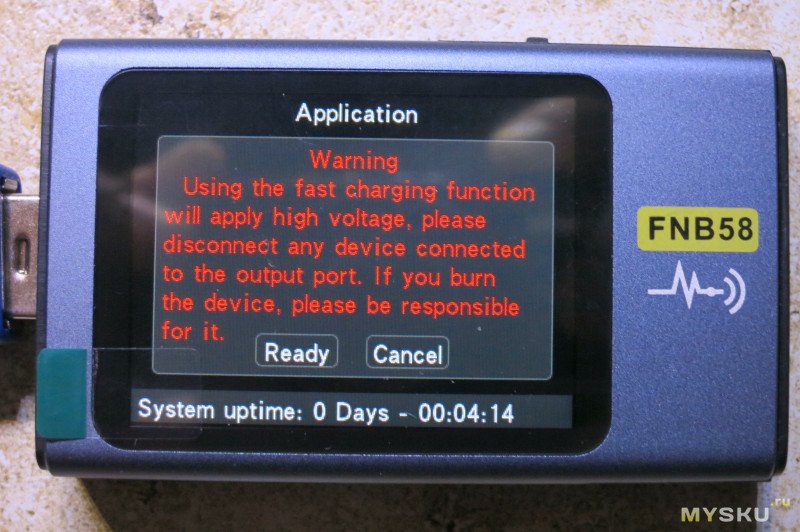

При активации этого режима приложение предупреждает, что на выход будет подаваться большое напряжение.

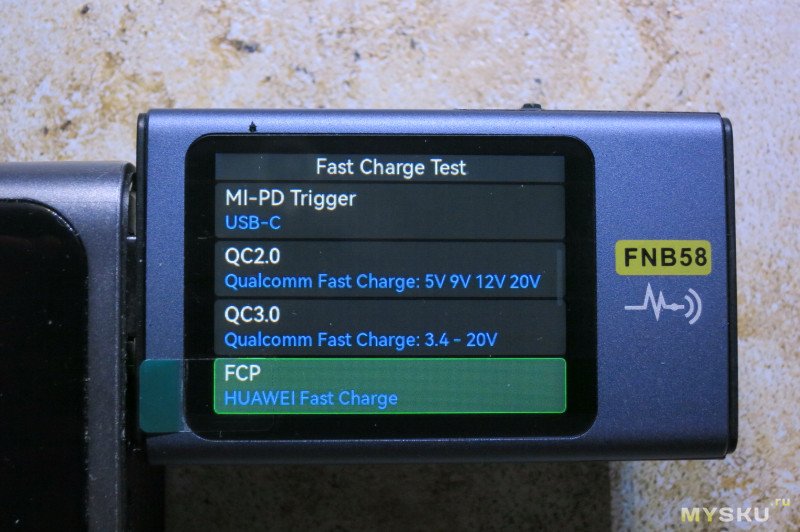

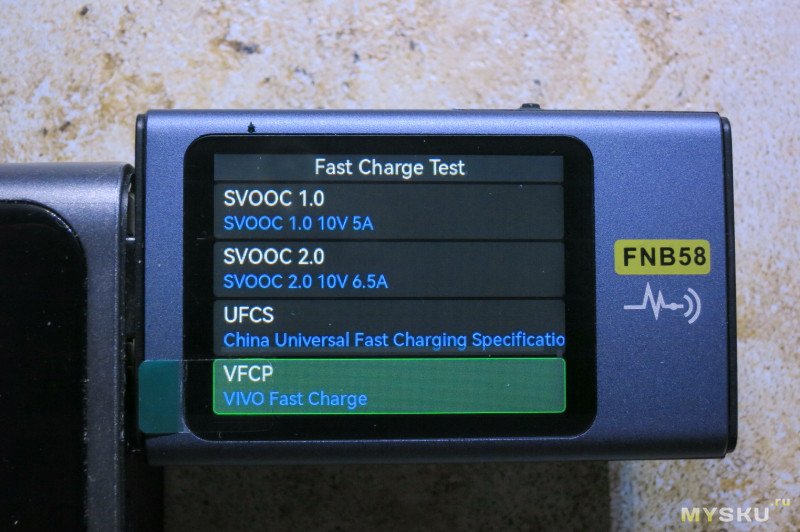

После обновления прошивки на V1.11 появились пункты меню UFCS и VFCP, в прошивке V0.63 их не было.

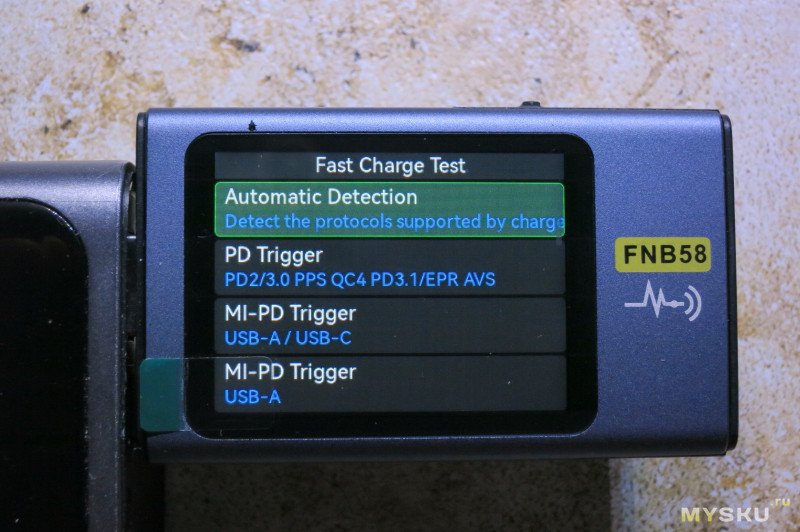

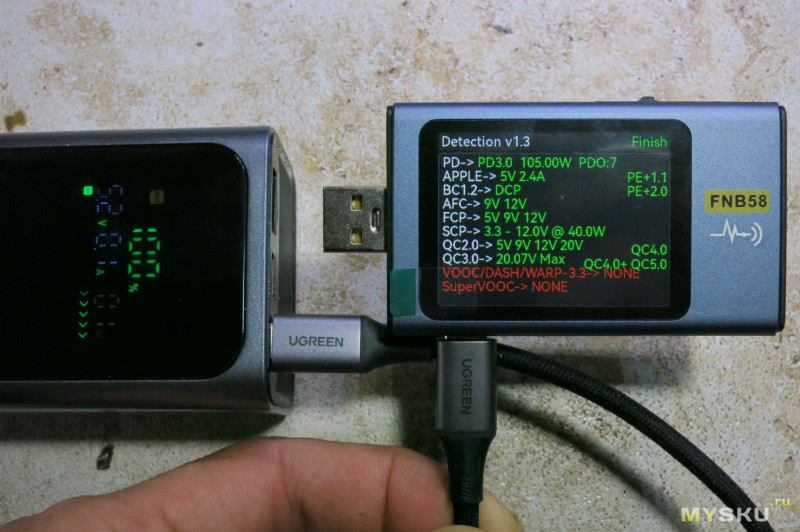

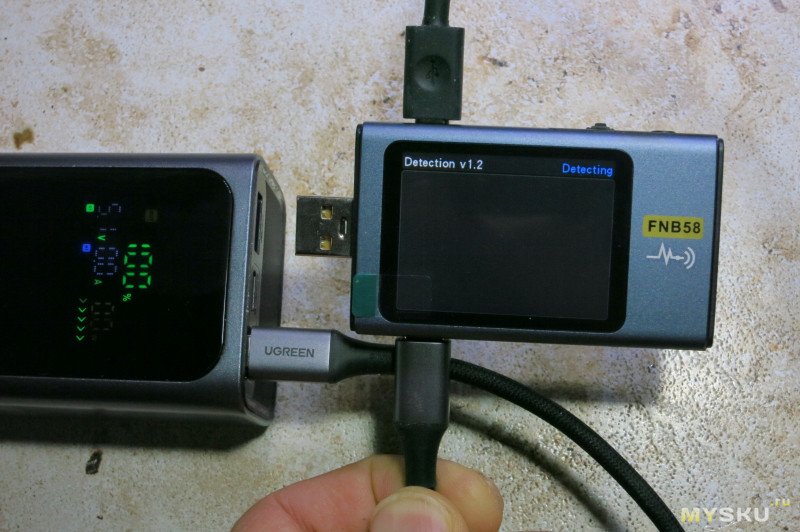

Первый пункт меню это автоопределение протоколов зарядки.
На прошивке V0.63 оно работало не всегда корректно. Прибор не мог определить протоколы в повербанке.
После обновления прошивки протоколы определились нормально.

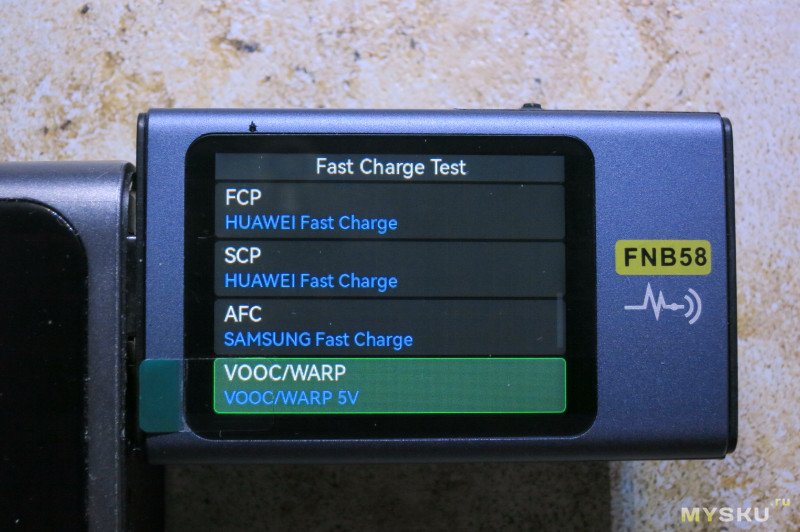

В прочих пунктах меню прибор работает с протоколами быстрых зарядок и «просит» повербанк или зарядку выдать нужное напряжение и ток.

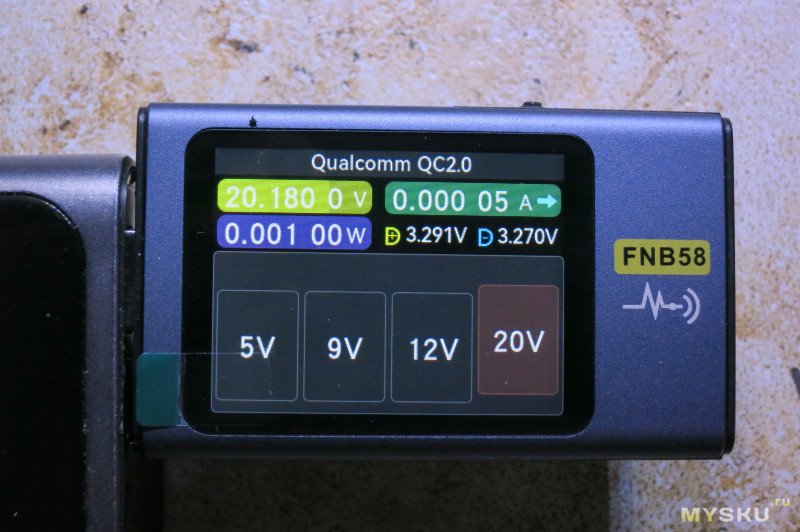

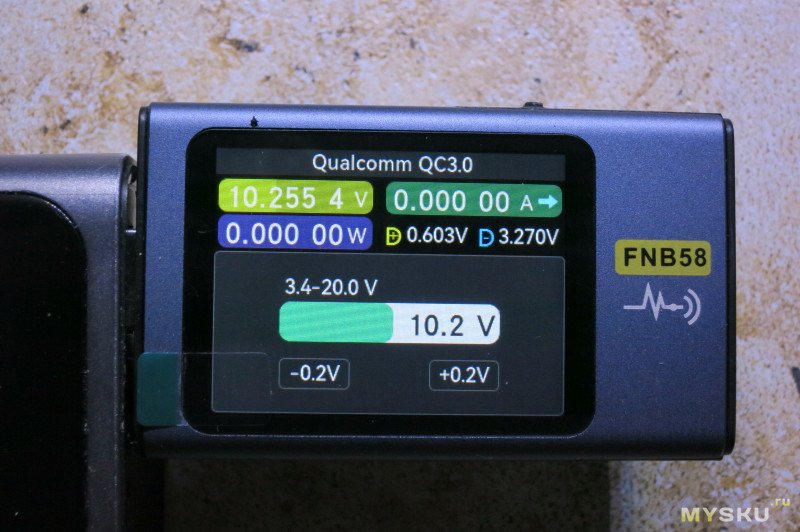

Ниже на фото примеры выбора напряжения в протоколах QC 2.0 и 3.0

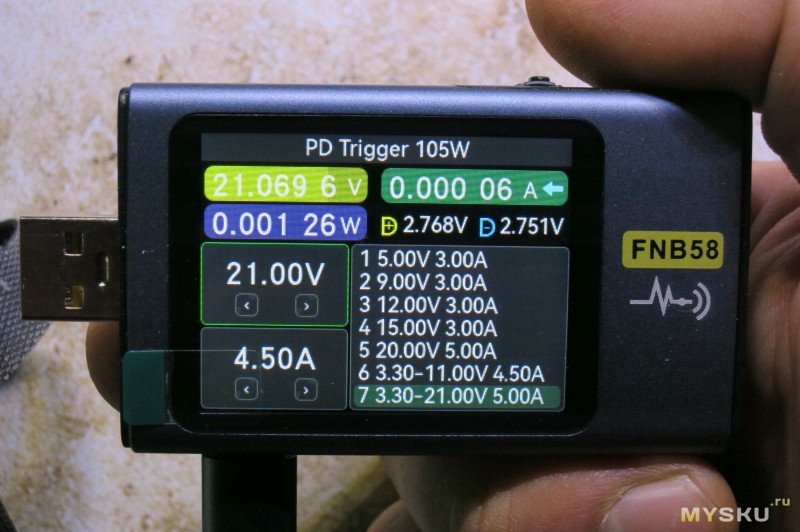

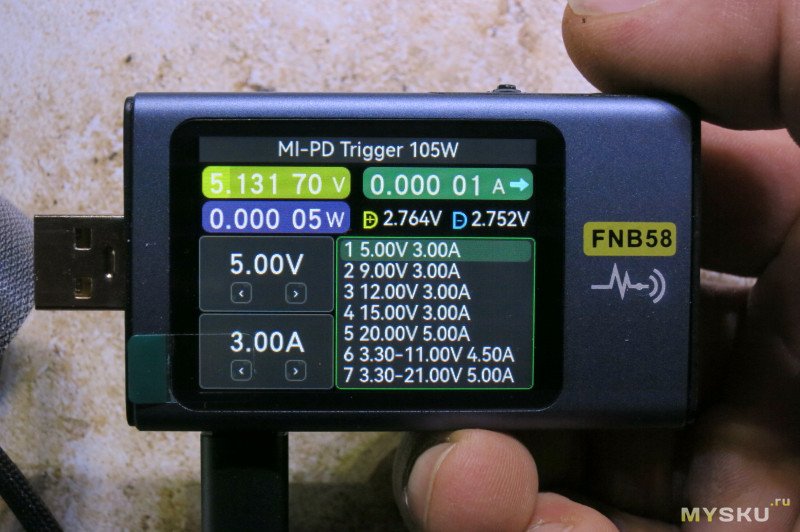

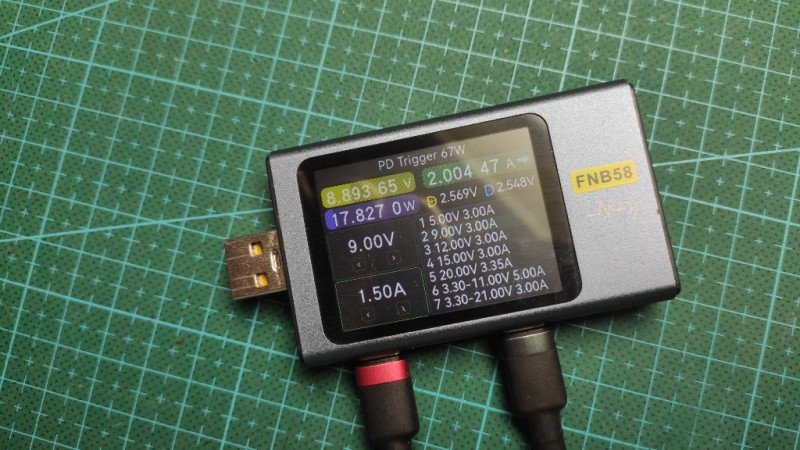

На фото ниже работа с протоколами PD, там можно выбрать напряжение и ток, если это позволяет кабель.
Так же без проблем работает с 28 вольт.

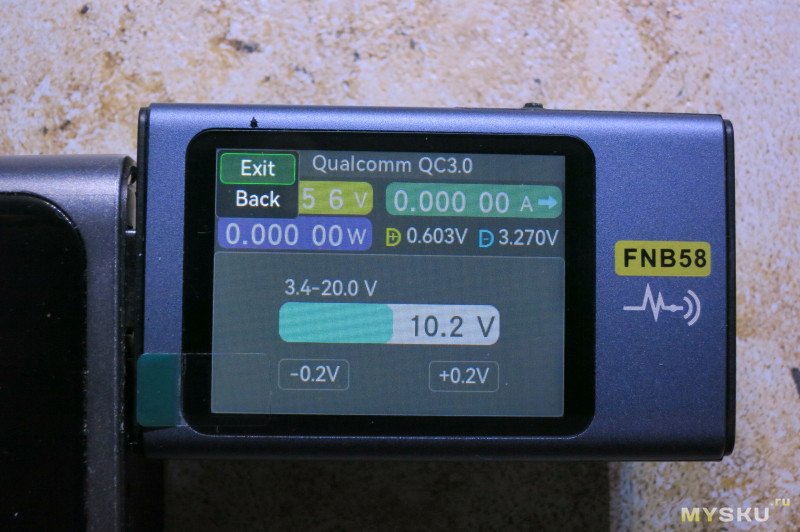

Если в процессе работы триггера нажать кнопку back, то фнирсик спросит, нужно ли прекратить работу триггера (exit) или выйти и оставить его в фоне работающим (back).
Если триггрер работает в фоне, то в списке этот пункт будет выделен красным.

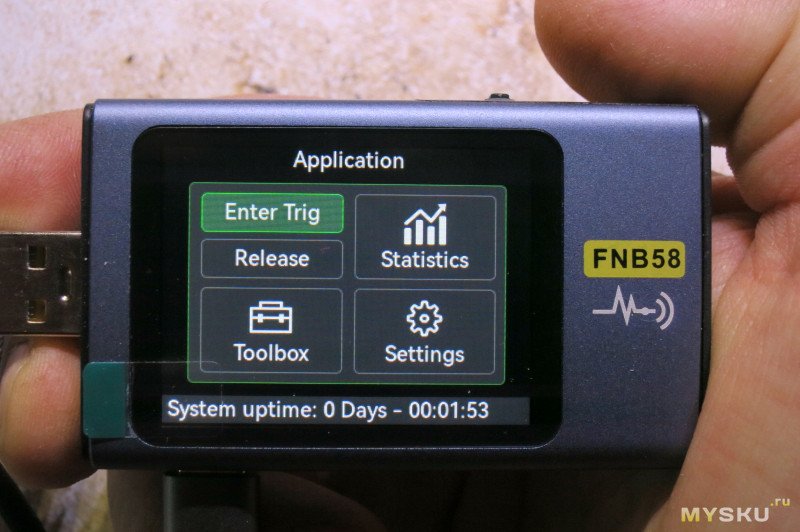

При этом, если выйти в главное меню выбора инструмента, то пункт «Fast Charge» разделяется на два, первый из которых позволяет зайти и управлять настройками быстрой зарядки, второй завершает его.
Ну и при этом тестер выдает напряжение, которое запросил триггер, и тестер может показывать параметры тока и напряжения, пока триггер работает в фоне.

— статистика

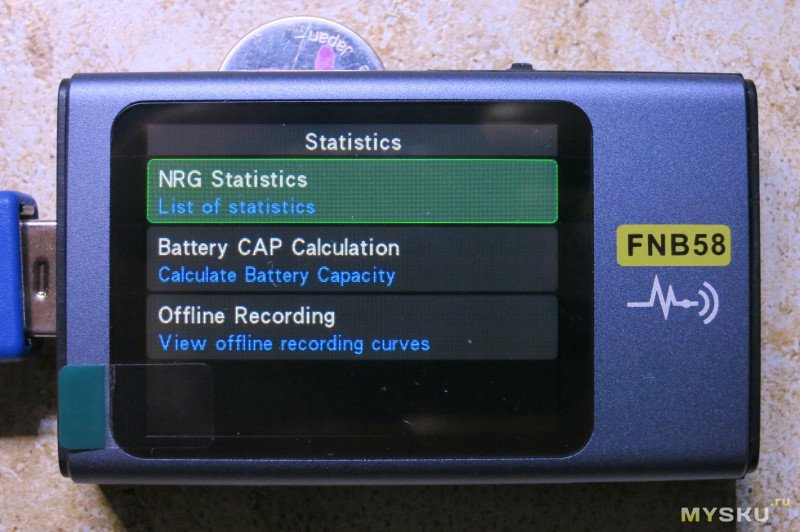

В меню «статистика» есть три варианта.
Первый это измеренные записи емкостей и энергий.

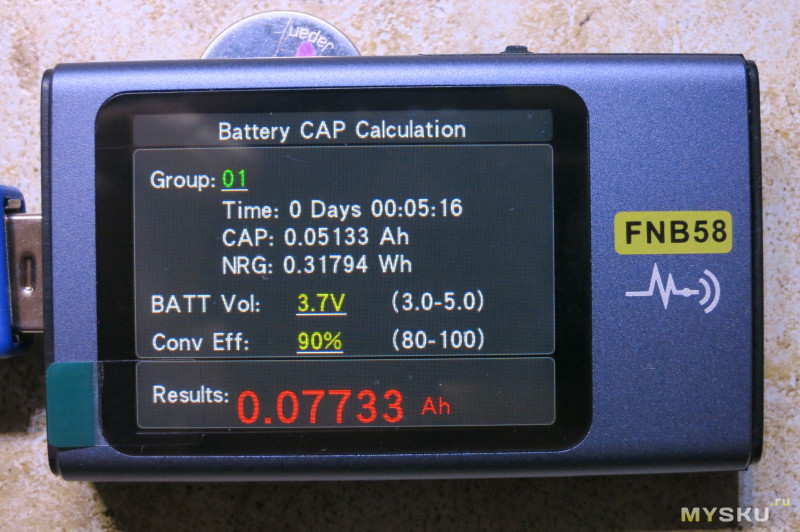

Второй это подсчет емкости батареи по заряду и КПД из записей из списка выше.
Можно выбрать напряжение батареи от 3.0 вольт до 5.0 и КПД от 80 до 100%
Третий пункт это запись и просмотр графиков заряда и разряда. То есть можно логировать процесс зарядки и потом просматривать графики на тестере.

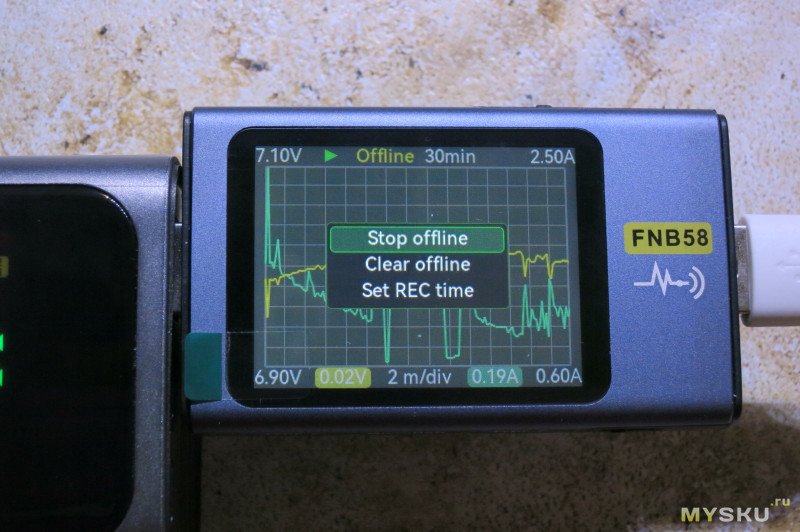

На фото ниже настройка записи и график записи заряда телефона. Видно, что к концу заряда ток падает, а напряжение чуть растет.


— инструменты

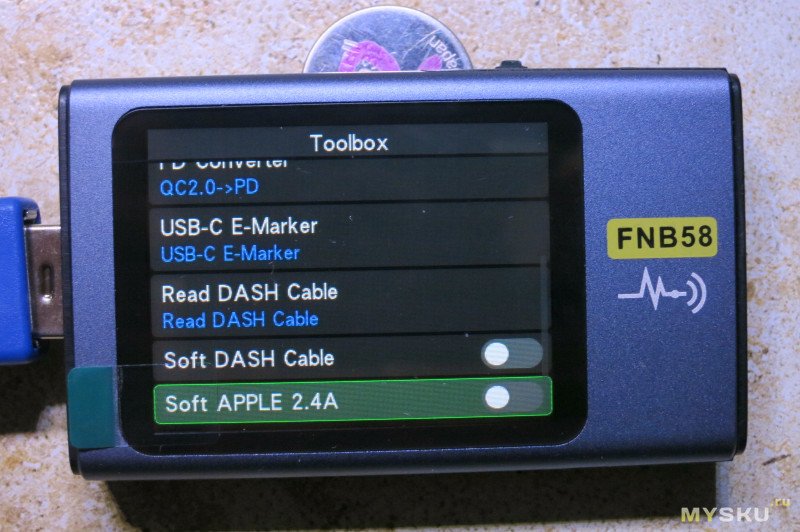

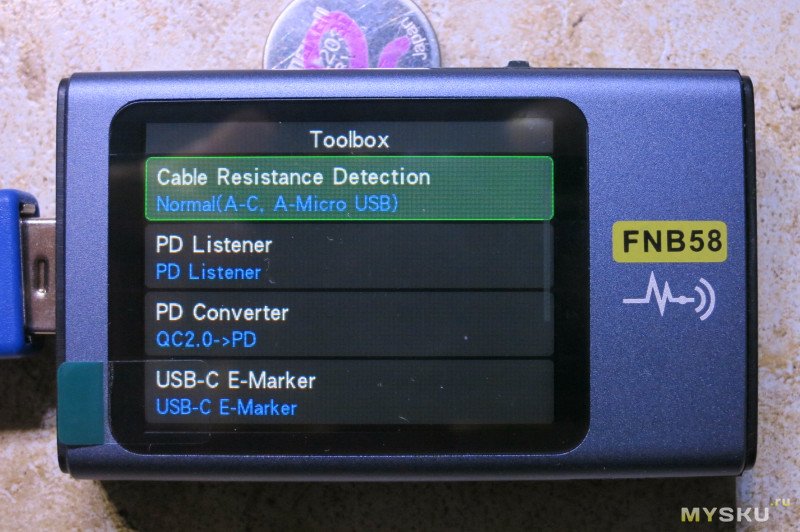

В меню «Toolbox» есть инструменты для определения сопротивления кабеля, определения чипа в кабеле, эмуляция чипа в кабеле для разных протоколов и т. д.

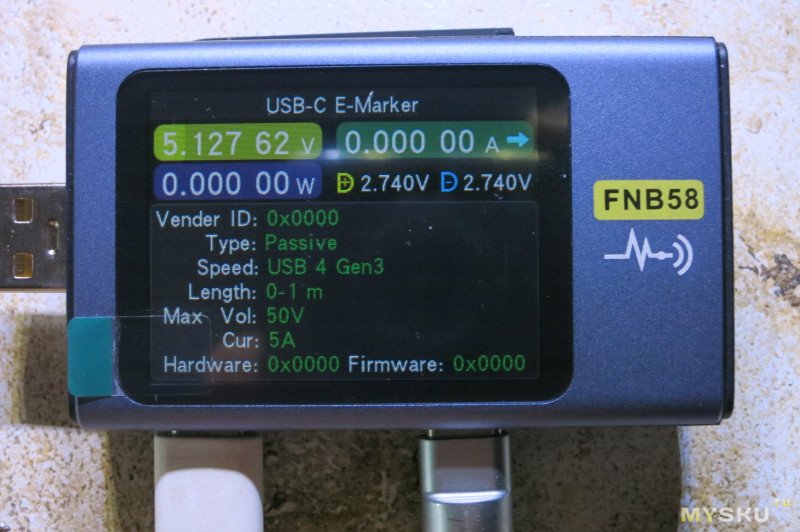

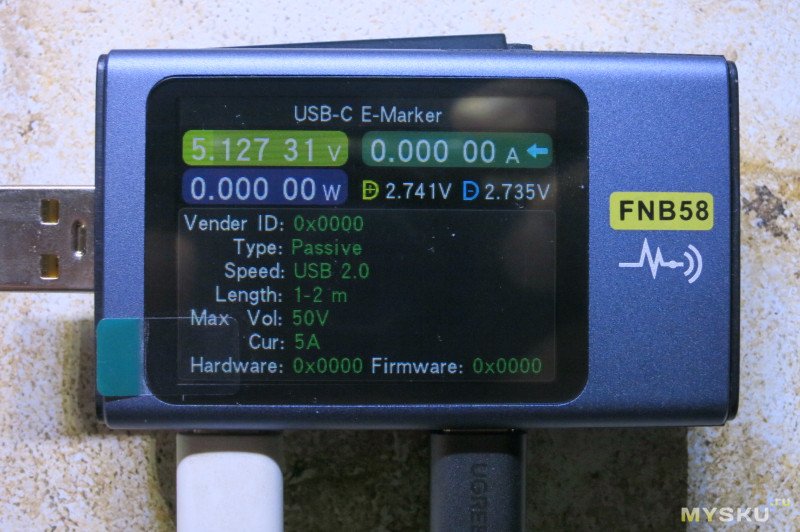

На фото ниже определение чипов E-marker в разных кабелях.
Первый ugreen длиной 1 метр, второй ugreen на 2 метра, третий безымянный кабель длиной 1,5метра.
При этом в последнем кабеле прибор определил чип стандарта USB 4, что сомнительно.


— настройки
В этом пункте меню настраивается яркость экрана, время до перехода в режим ожидания, яркость в режиме ожидания, язык (китайский и английский),

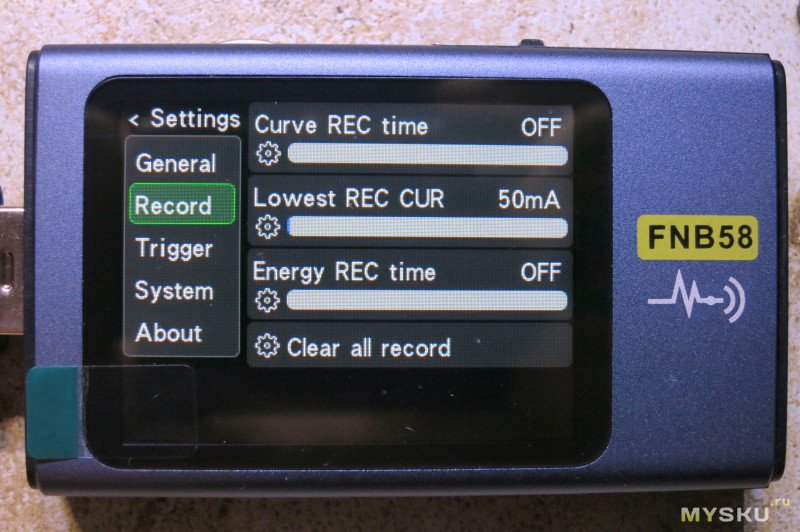

Настраивается запись, логирование в память. Настраивается нижний предел, когда триггер будет записывать, от 0 до 7А.
Так же выбирается время записи, от 30 мин до 9 часов.
Настраивается работа триггера,
Есть сброс на заводские настройки,

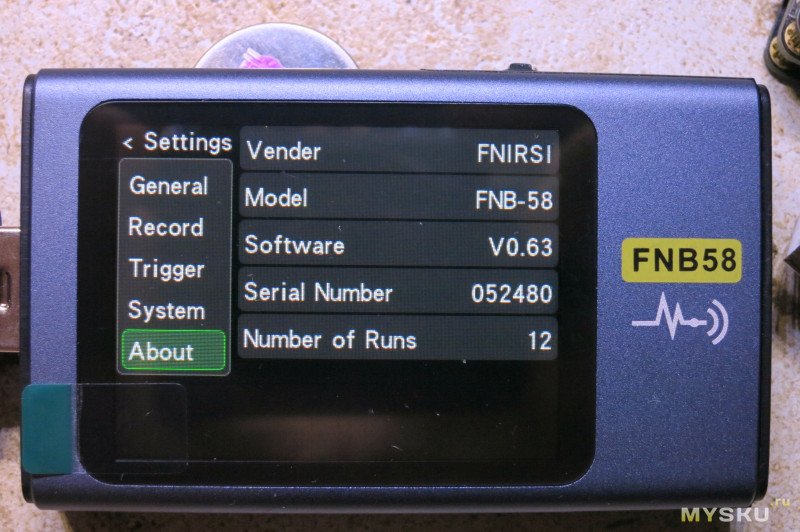

Последний пункт — информация о приборе. Фото с версии V0.63, но в последней V1.11 все пункты меню точно такие же.

ПО для компьютера

Если скачать с сайта фнирси UsbMeter версии 7 и через провод с micro usb подключить тестер, то можно смотреть графики и управлять им с компа.

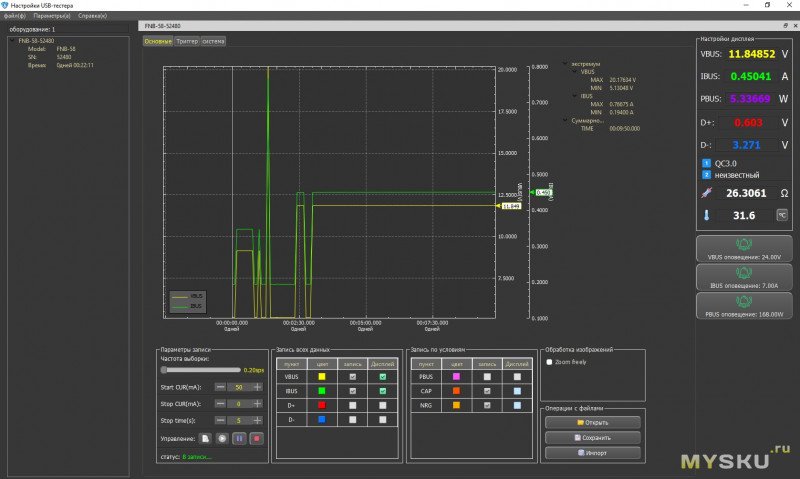

В ПО есть три страницы. Первая это график. Можно отдельно выбрать что отображать и что записывать в логи — ток, напряжение, D+ и D-. Можно выбрать цвет каждой линии.

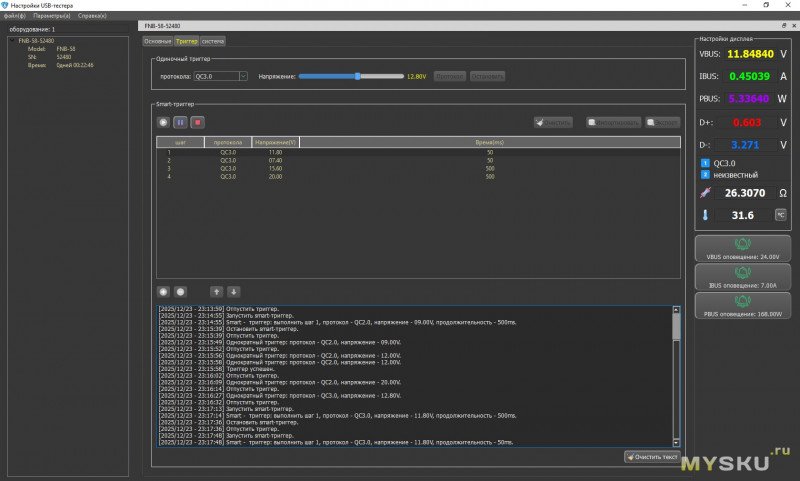

Второй экран это управление триггерами. Можно выбрать триггер, его напряжение и активировать его. Но PD триггеров в списке нет, только QC2.0, QC3.0 и протоколы самсунг и хуавей.
Ниже есть окно, где можно запрограммировать автоматическую работу триггеров. То есть, например, пусть сначала сработает триггер QC2.0 с напряжением 12 вольт, через 3 сек QC3.0 с напряжением 20 вольт. Но в этом списке у меня включился только первый триггер и ПО не переключает на второй и последующие шаги.

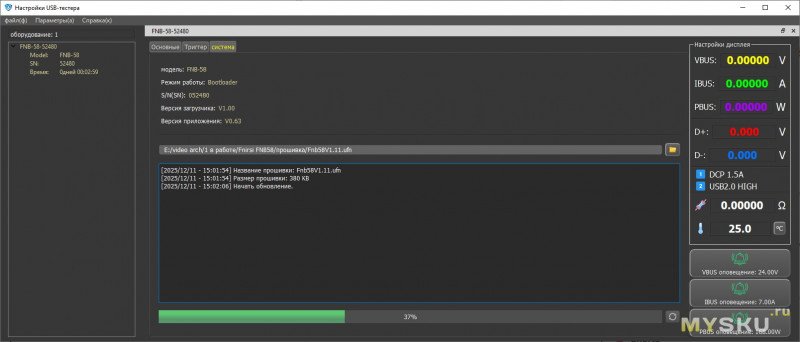

Третий экран это прошивка. Я выбрал файл прошивки V1.11 и прошил через эту программу

ПО для телефона

Не нашел эту программу на play merket, скачал с 4pda. Вот эта тема.
Справа вверху нужно переключить программу на английский (есть русский), дальше нужно выбрать тестер и подключиться к нему.

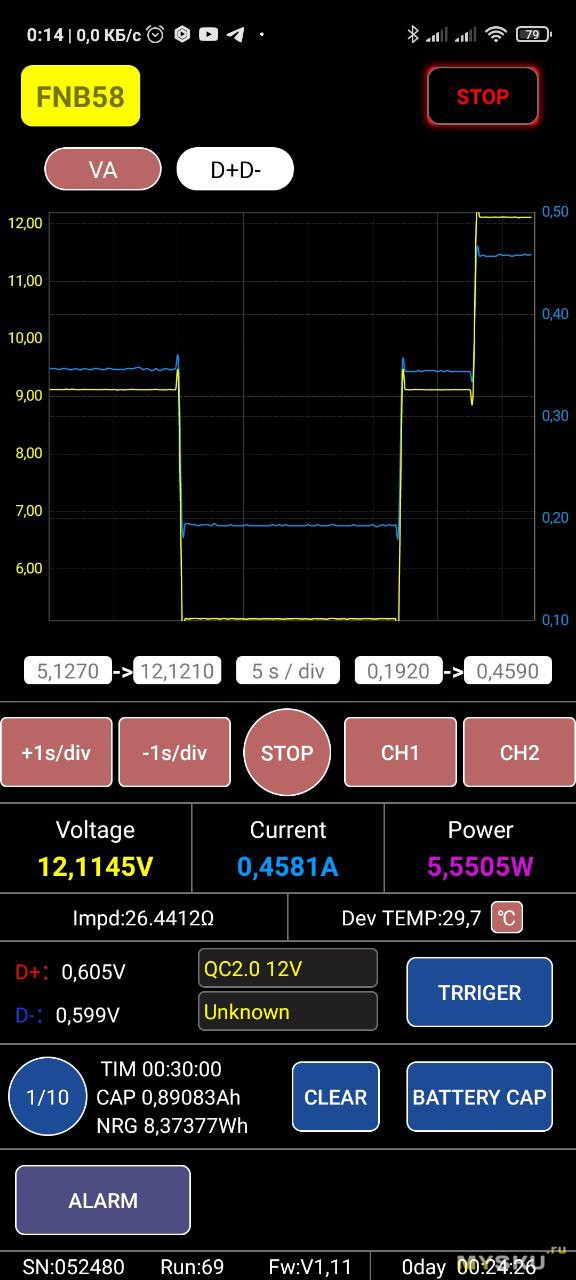

Первый экран это осциллограф, точнее кривые тока и напряжения. Можно их включать и выключать отдельно, можно менять развертку по времени.
Запускаю его кнопкой Start в правом верхнем углу, получается такой график.

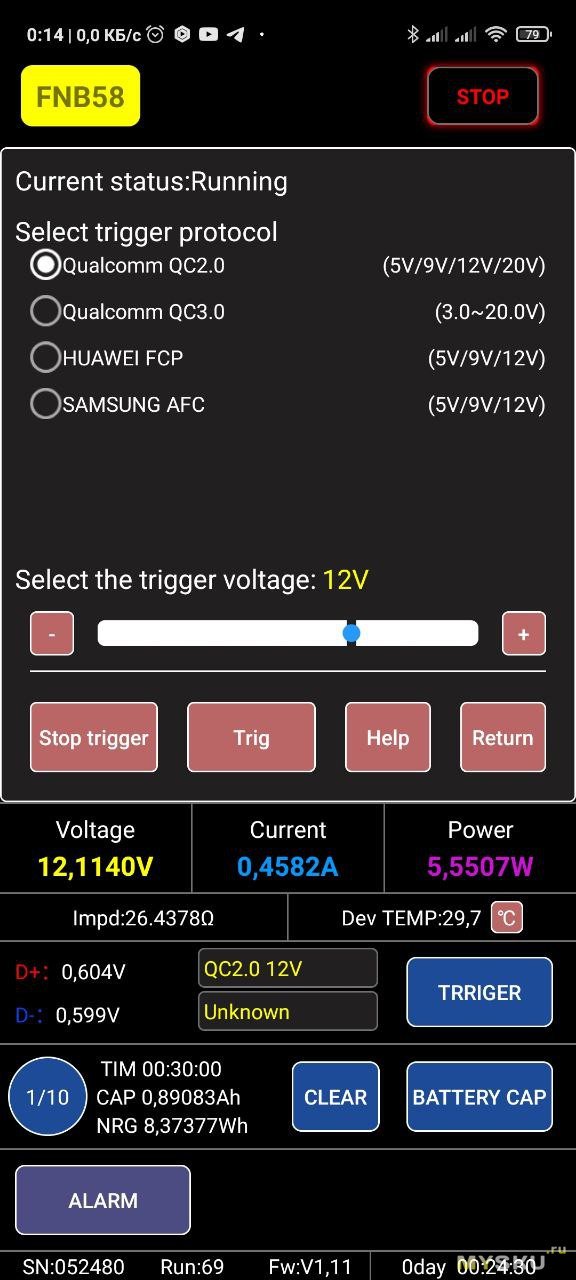

Ниже есть кнопка Trigger, там можно поуправлять триггерами зарядки. Но опять же, только старые протоколы, PD нет.
И еще ниже кнопка Battery cap, там можно рассчитать емкость батареи по залитой энергии и эффективности.
При задании напряжения триггера приложение у меня вылетало на главный экран подключения к тестеру по BT. Но причина была в том, что в тестере в фоне работал триггер, когда выключил его, то смог управлять им из приложения по BT.

Итог

Неплохой продвинутый тестер. После того, как допилили прошивку, стал лучше определять и работать с протоколами быстрой зарядки. Есть не самое страшное приложение для компьютера и для телефона, хотя, судя по протоколам, приложения давно не обновлялись. Из такого тестера и зарядки с протоколом QC3.0 может получиться мини ЛБП на напряжение 20 вольт, а если PD3.1, то и 28 вольт, можно выставлять напряжение с шагом 0,2 вольта и выбирать ток.
