Что не так с зарядным устройством Uhomebuy GaN Pro 800W

Кто хочет 800W за 30$? Я хочу. Вот мои деньги — дайте два. Что ещё? 10 портов и на каждый 100Вт по USB C и по 60Вт на USB-A. Высокоэффективный GaN чип. Компактный размер, высокая эффективность и низкий нагрев. Так написано в магазине и инструкции. Ах да, более 1000 отзывов.

Качественный прогрев, внимательное тестирование и очень лёгкое чтиво.

Кто о чём, а Зерновоз о GaN зарядках ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид. Размер — Порты — Защиты и полезности — Тестирование мощности — Нагрев — Выводы

Количество знаков: ~ 6 200
Время чтения: ~ 4-5 минут

Характеристики

Модель: Uhomebuy GaN Pro 800W / BK-123D

USB C GaN Charger 100W PD3.0 PPS QC3.0 Multiport Fast Charging Station for iPhone 15 16 Samsung Macbook Pro Laptops Tablets

Вес 314г
Размер 106 х 78.5 х 50 мм (+3мм ножки)

Поддерживаемые протоколы
UFCS, PD3.0, QC4.0/3.0/2.0, PPS, FCP, SCP, AFC, SFCP, Apple 2.4А, DCP SAM 2A, MTK PE+/PE+2.0

Заявлено:
⚡ USB-C1/2/3/4/5: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A 100W, PPS:3.3-21V 5A
⚡ USB-A1/2/3/4/5: 5V3A / 9V2A / 15V3A / 20V3A 60W

Мультипорт:
в инструкции сказано что все порты выдают всё что только могут одновременно. Забегая вперёд сразу скажу что это не так. Вернее — очень мягко говоря совсем не так.

Важно!!! о перезагрузке
— С1 перезагружается только если работает в режиме 100Вт (т.е. 20В 5А), а если 65Вт — то не перезагружается;
— С2-С5 порты перезагружаются смотря в какой конфигурации подключены;
— при подключении одновременно С1 + А1 линия порта С1 отключается и питание подаётся на А1 (т.е. может работать только один из них, это же касается С2-3-4-5);

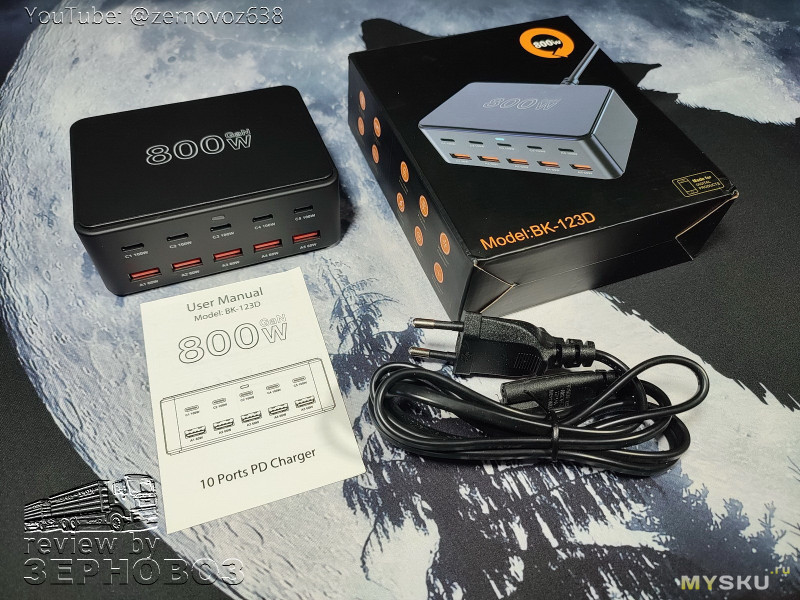

Упаковка и комплект

Вполне нормальная упаковка.

В комплекте есть инструкция и кабель питания 220В.

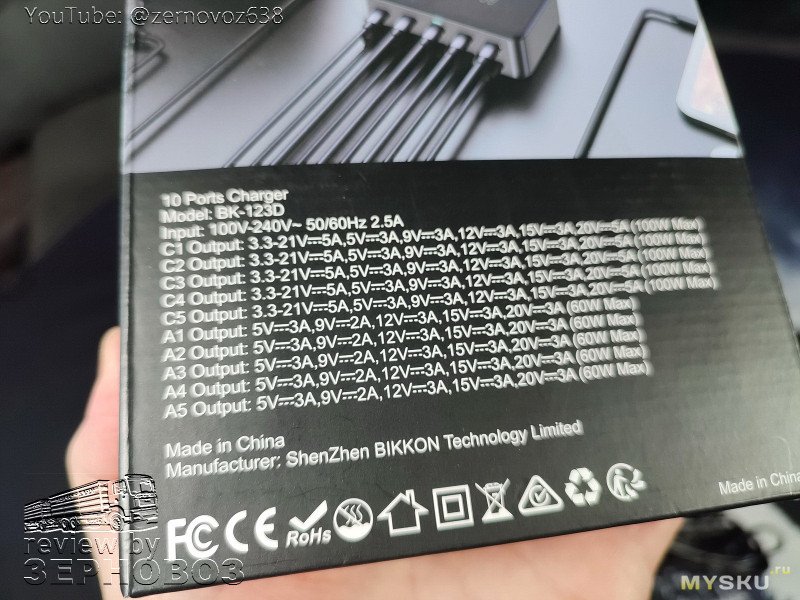

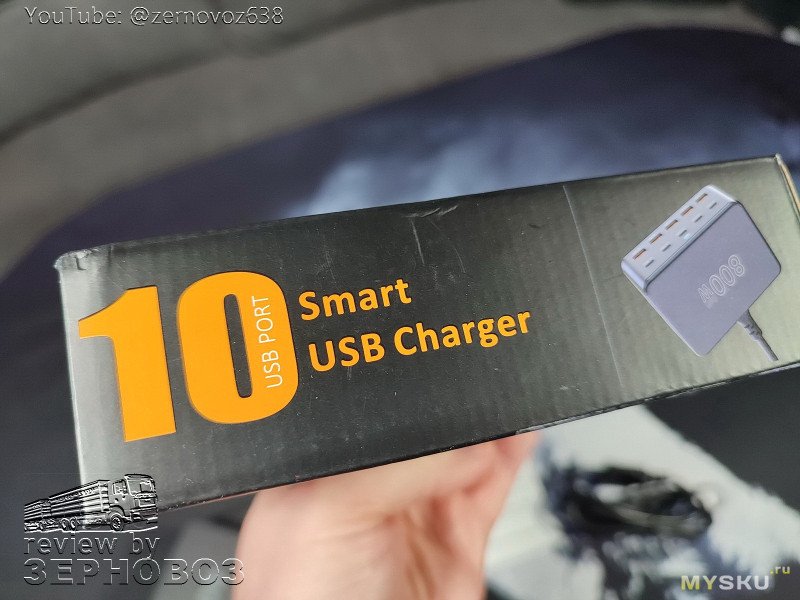

коробка оформлена вполне типично, из хорошего — всё легко читается

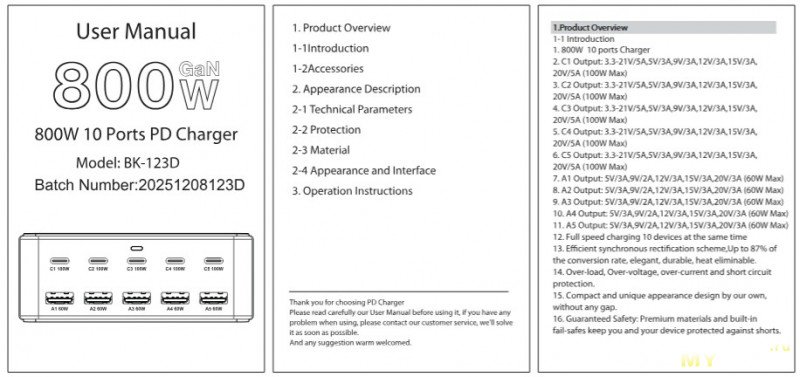

инструкция

она же есть на странице продавца, вот ссылка

Внешний вид. Размер

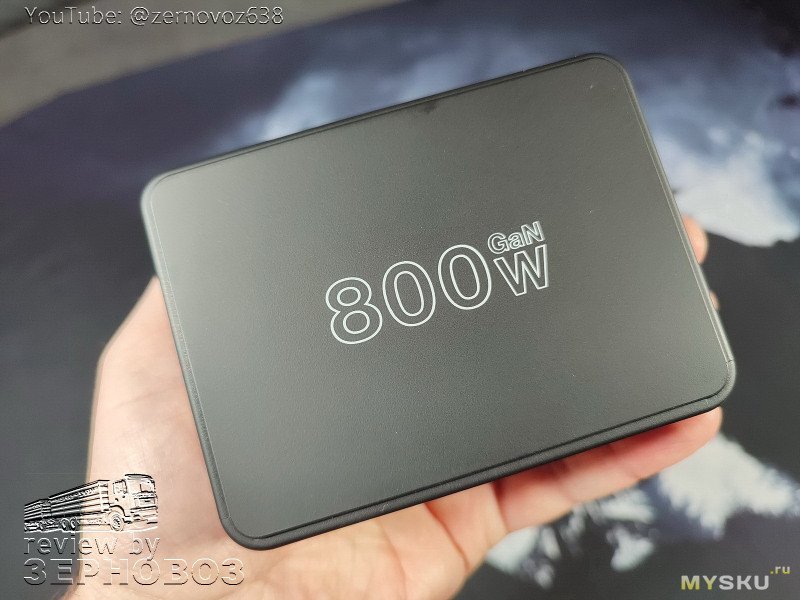

эти самые 800Вт кричат нам везде где только можно, и на сайте и в инструкции и на коробке и, конечно же, на корпусе устройства

такую не стыдно и коллегам показать и друзьям подарить (сарказм)

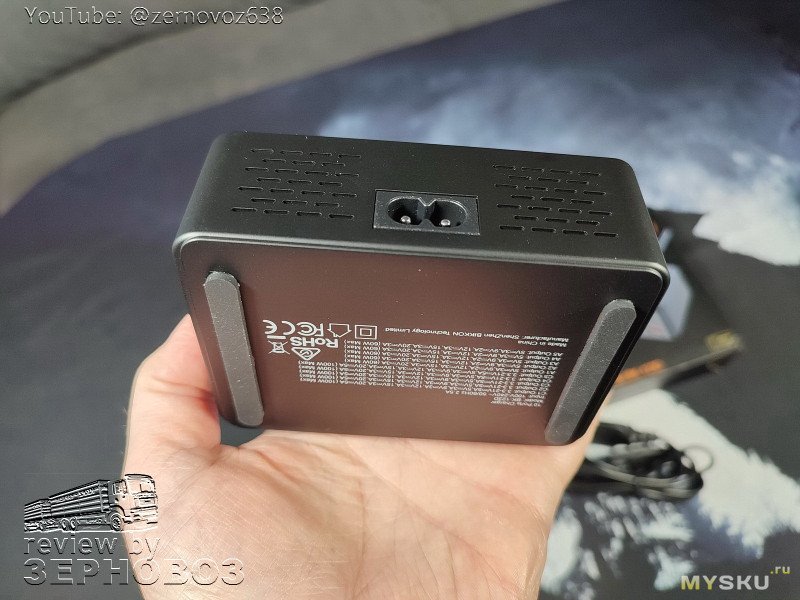

на тыльной грани есть порт питания и вентиляционные решётки

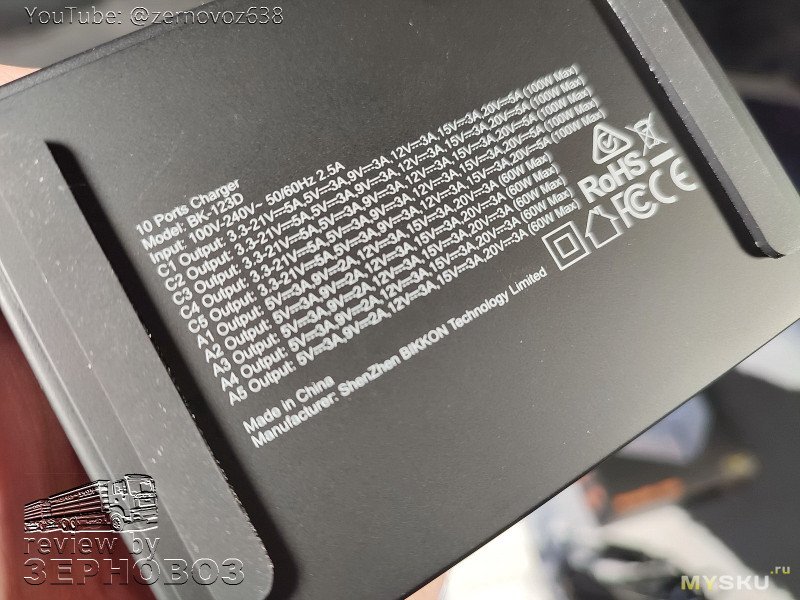

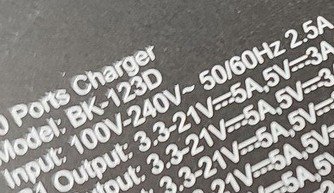

на нижней грани расшифрованы эти же 800Вт

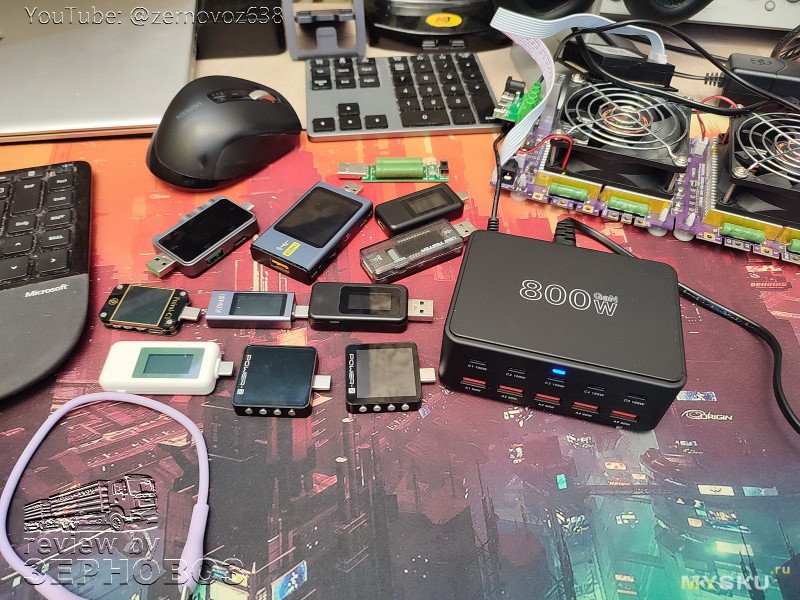

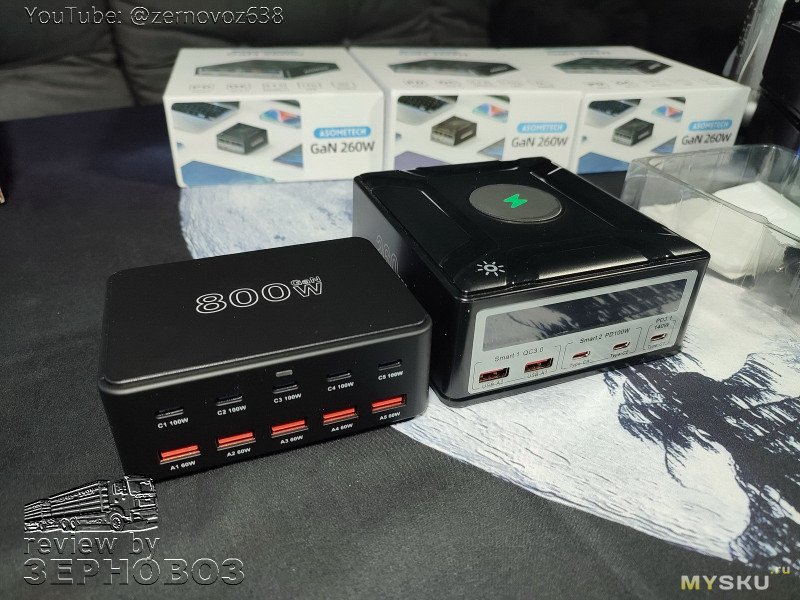

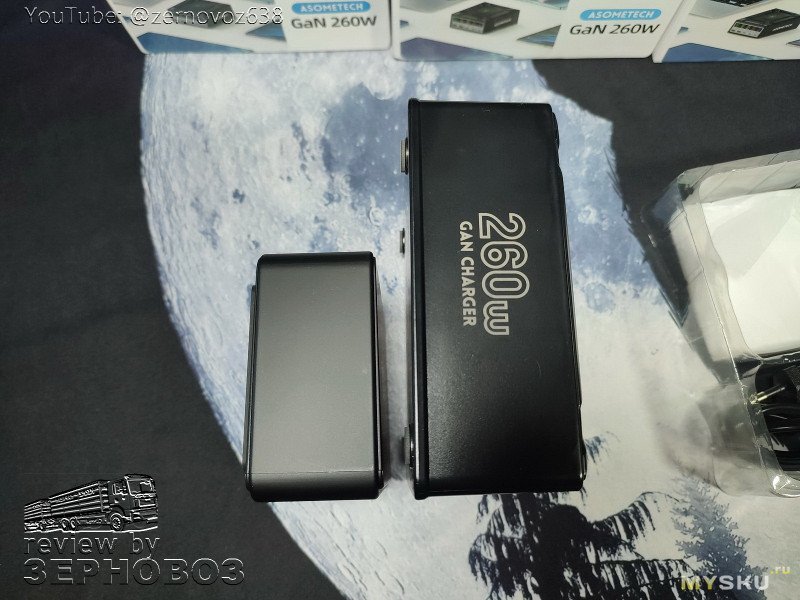

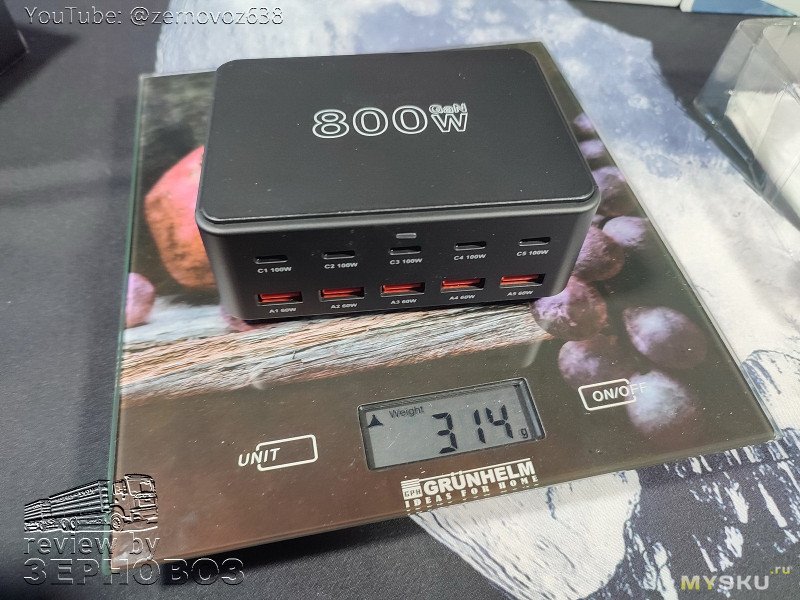

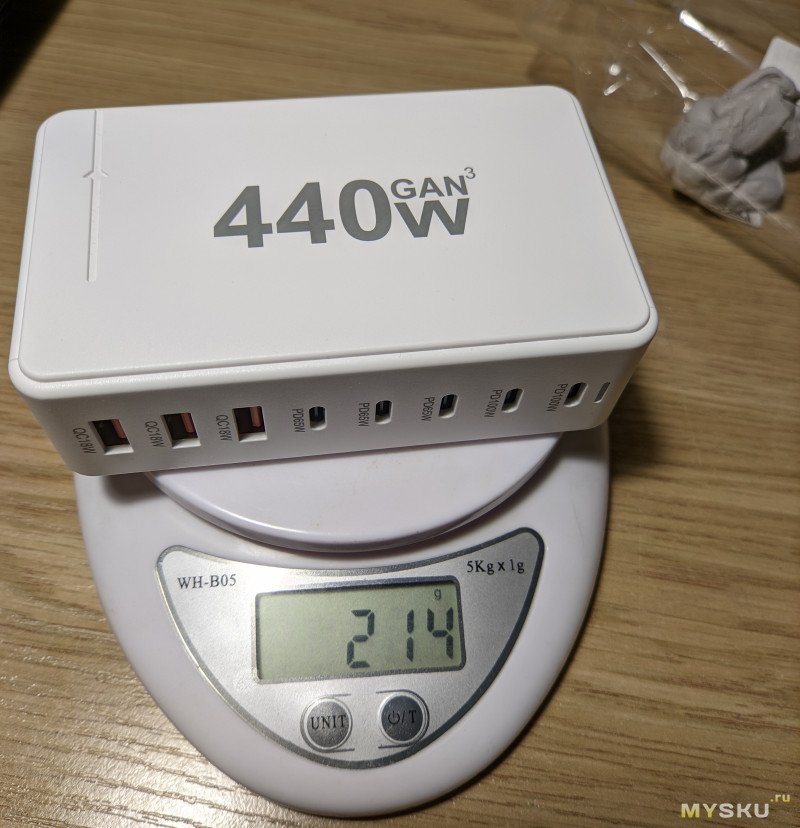

контрольное взвешивание, просто из интереса достал свою станцию на 260Вт...

хм, ну ладно, найдите 10 отличий

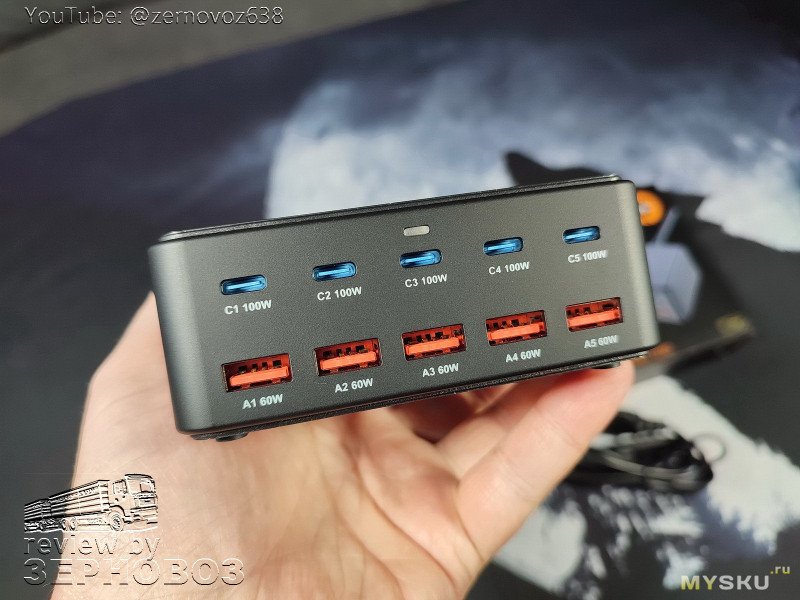

Порты

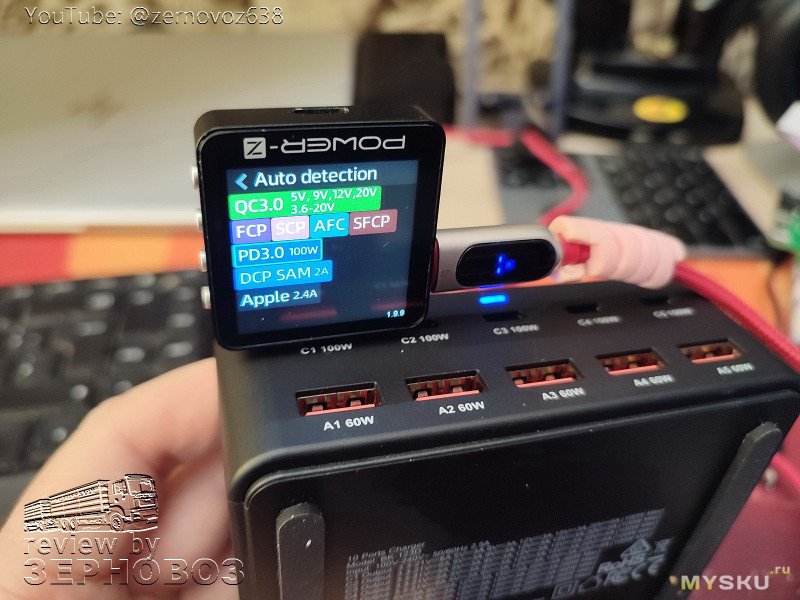

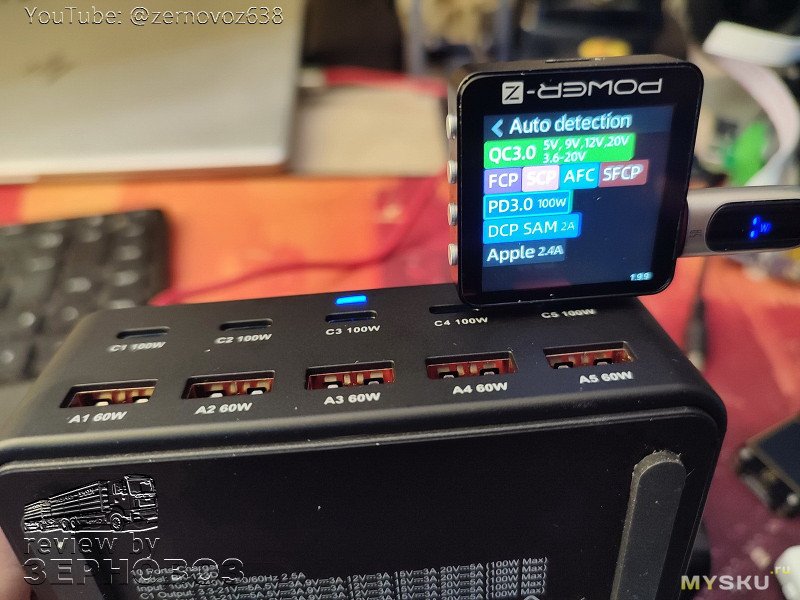

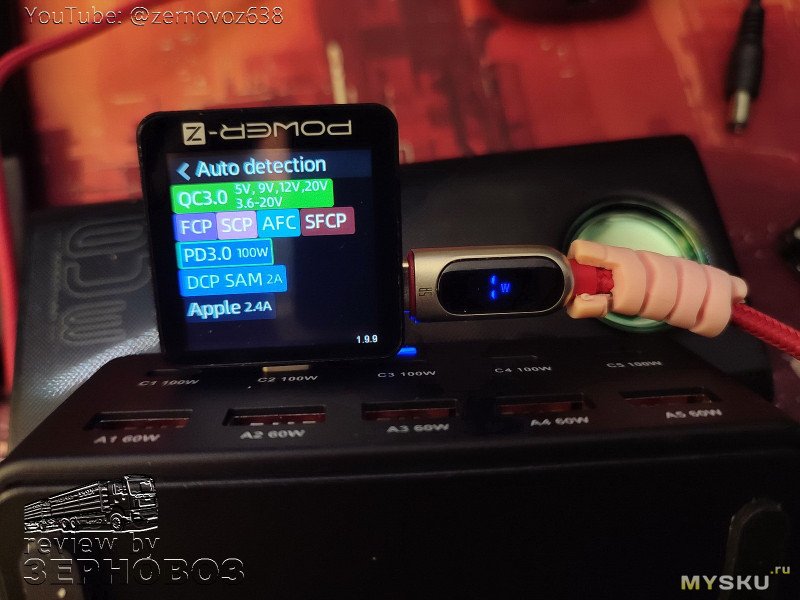

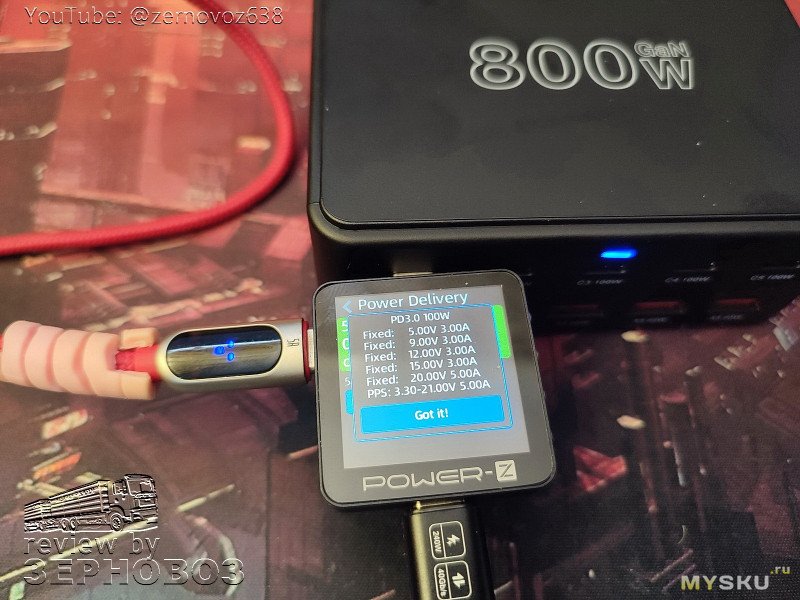

С1

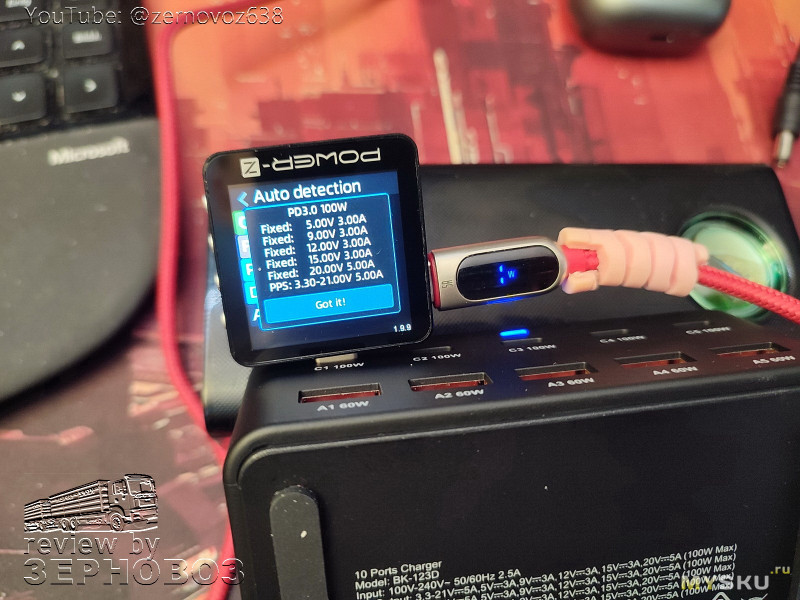

пока что всё сходится с описанием, протоколов много, PD 100Вт

PPS на месте

из интереса глянул QC, но там как обычно — всё стандартно

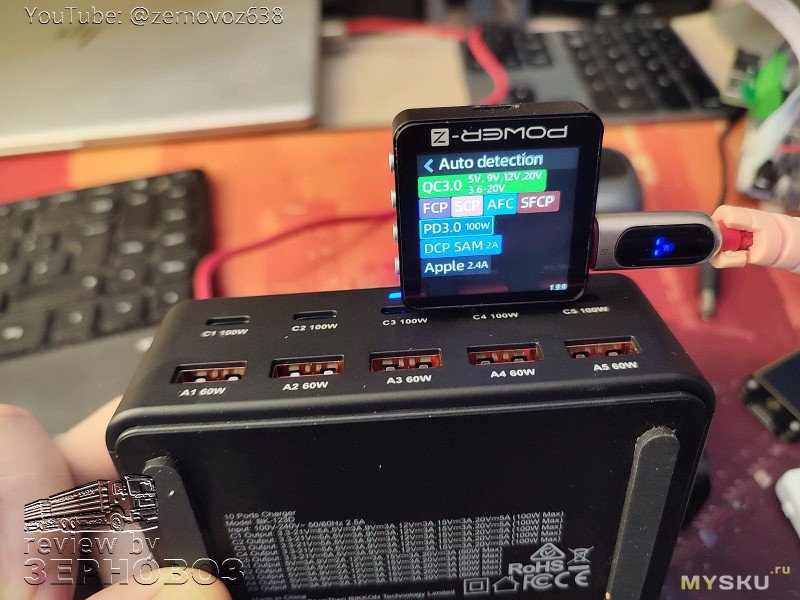

С2 — С5

идентичны С1, спрятал под сполер

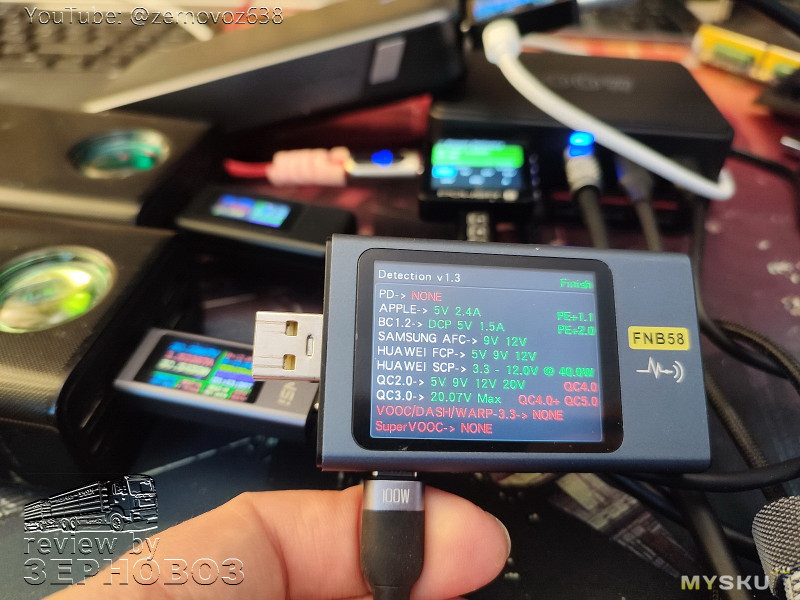

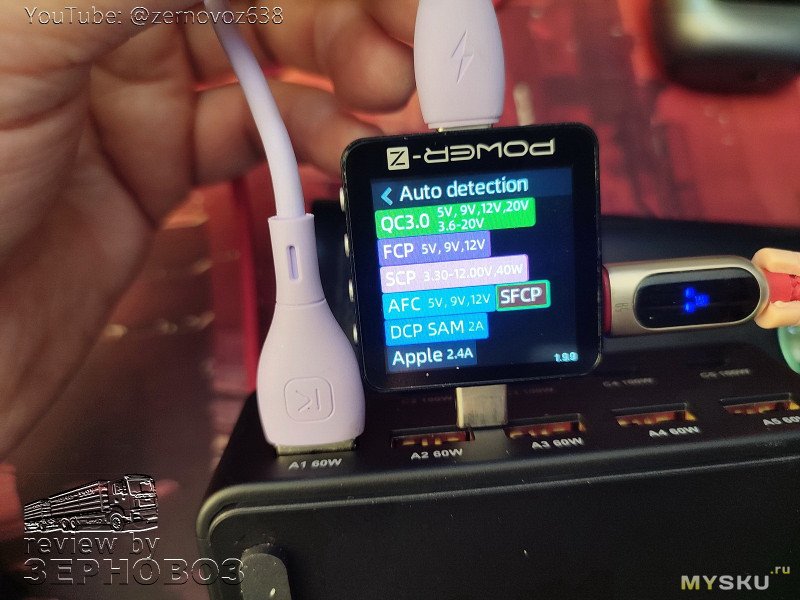

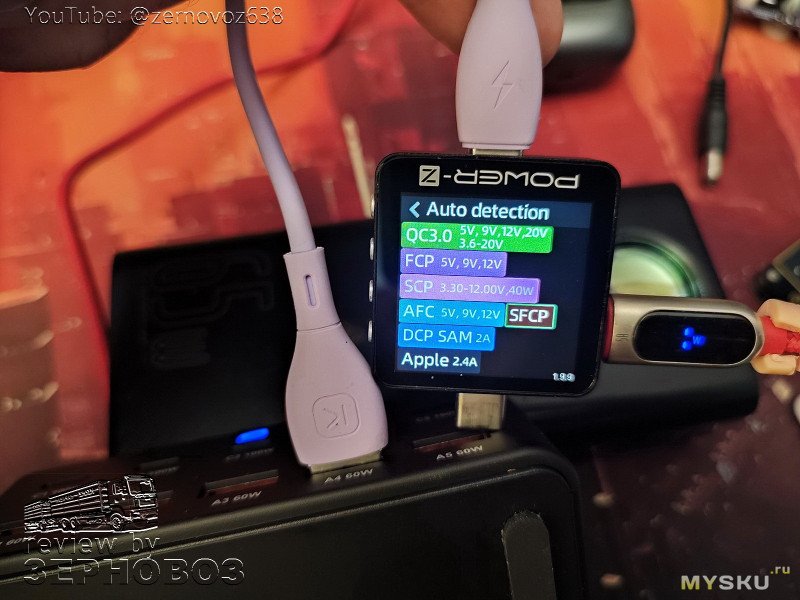

USB-A1

также вполне богат протоколами

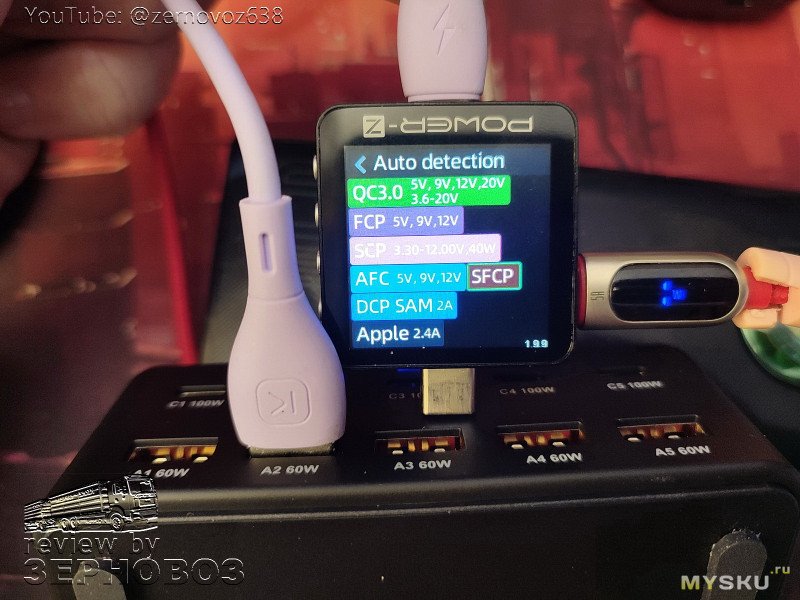

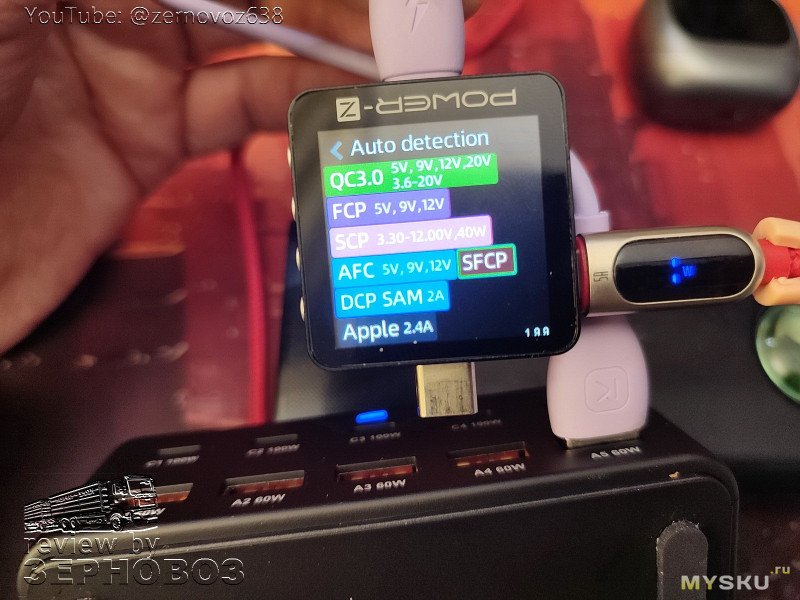

USB-A2 — А5

идентичны А1, также спрятал под сполер



Тестирование мощности

начинаем с С1

запрашиваем PD протокол

выставляем 20В, подключаю нагрузку

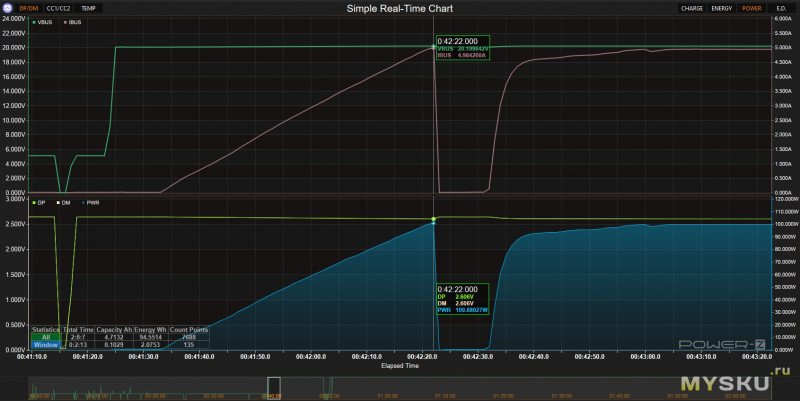

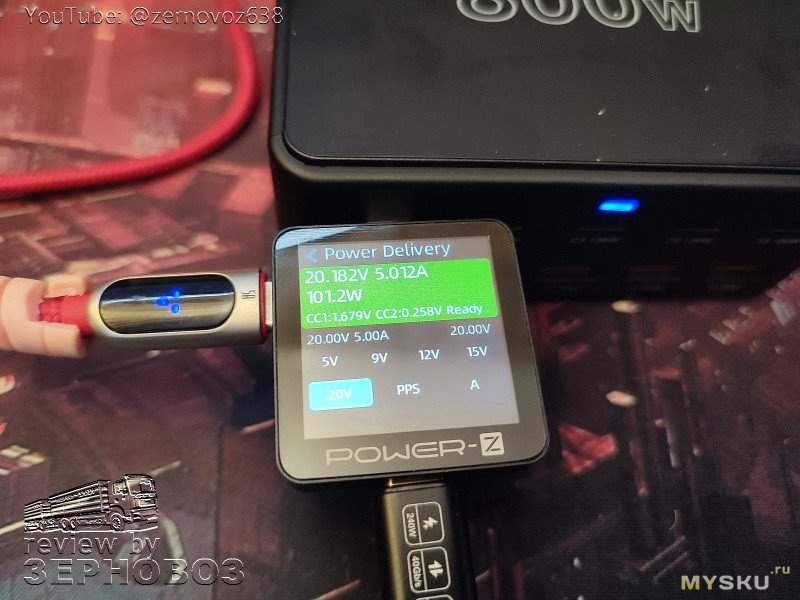

маленький эпик (где-то или перегруз или всплеск и зарядное сбросило протокол), опять поднимаем мощность, фиксируемся на 100Вт, отлично всё работает

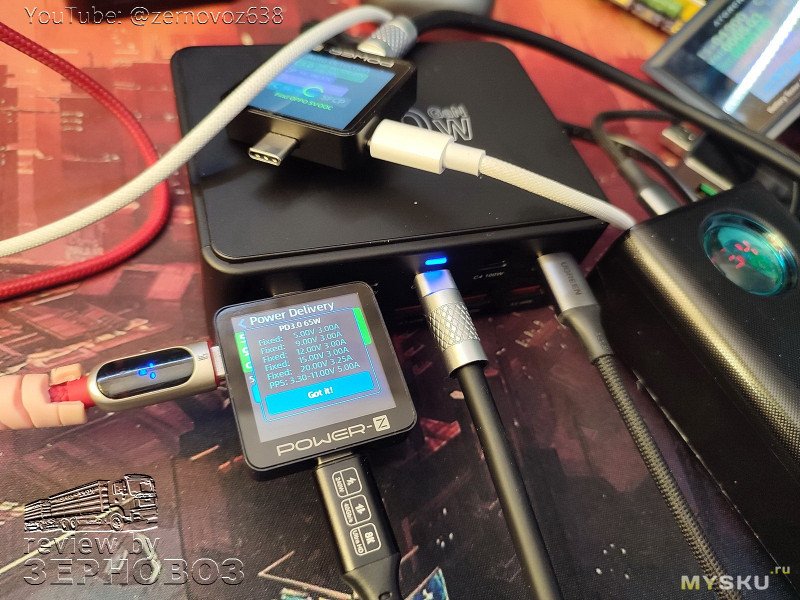

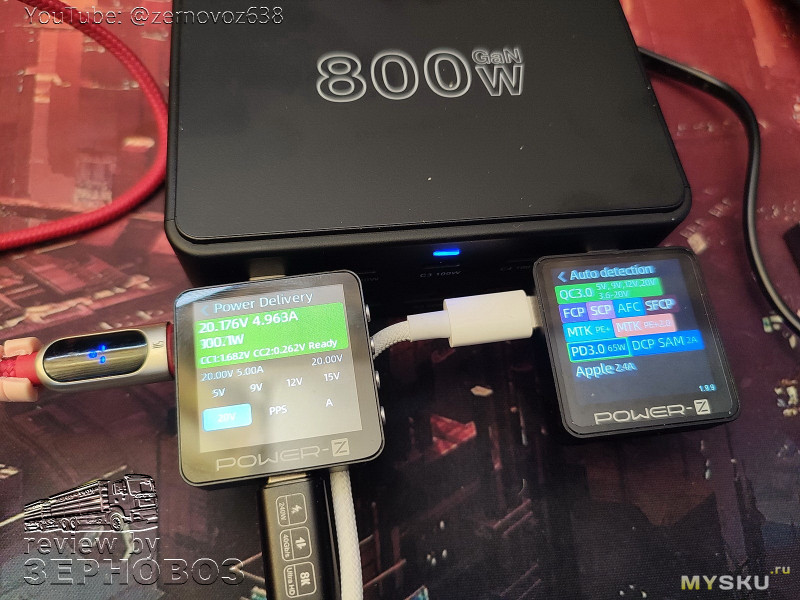

добавляем ещё один тестер, упс, на соседнем порту нельзя взять более 65Вт? никогда такого не было… из хорошего — С1 стоит как вкопанный и молча молотит свои 100Вт

Петька, приборы… ©

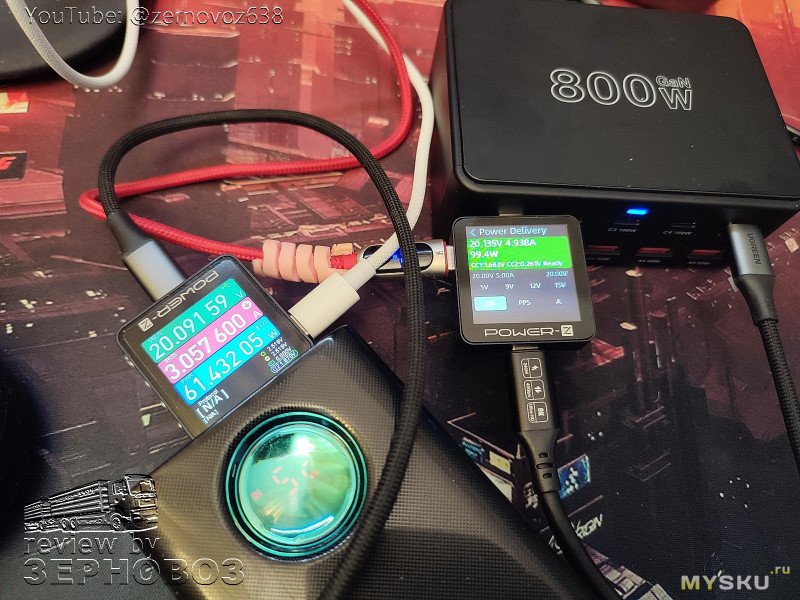

так-с, отличнинько, на С1 100Вт, на С5 60Вт (больше банка не может взять)

подключаю ещё один С-порт

хм, С1 тут же слетел на лимит в 65Вт… ну ладно

смотрю на банку — она уже 2.1А показывает… че за на...

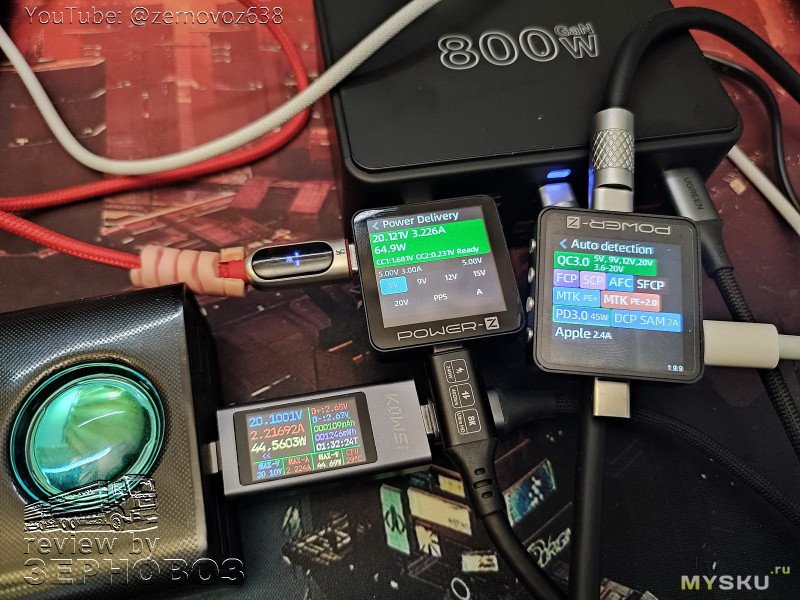

ага, ясно, при подключении ТРЁХ С-портов действует правило — С1 65Вт, остальным по 45Вт, ок, записали

ну ладно, это конечно не 800Вт, но 65 + 45 + 45 = 155Вт тоже хлеб

подключаем ещё одного С-потребителя

тестеры радостно рапортуют что они теперь вообще трудятся и кушают налегке

65 + 45 + 30 + 30 = 170Вт

ок, попробуем подключить потребителя на USB-A

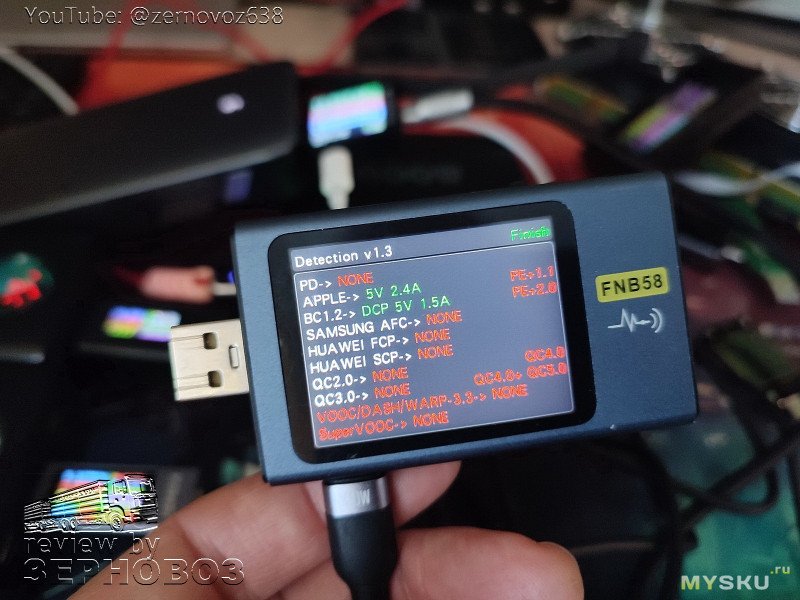

ткнул в первый попавшийся порт… это оказался А5, С5 отвалился, а на А5 распозналось только совсем простое — 5В

ладно, у нас не задействован С2, значит тыкаем в А2

выбираем самого продвинутого потребителя (ну как бы у меня уже умные мощные банки заканчиваться начали)

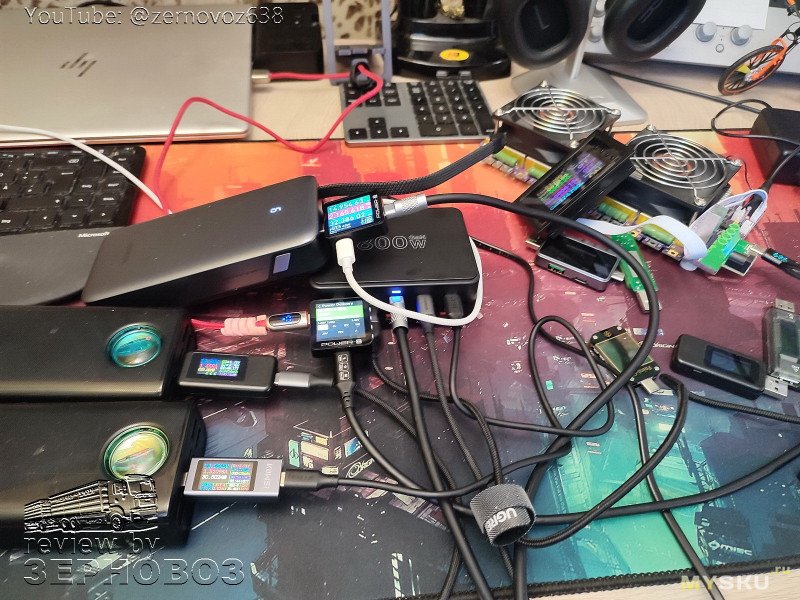

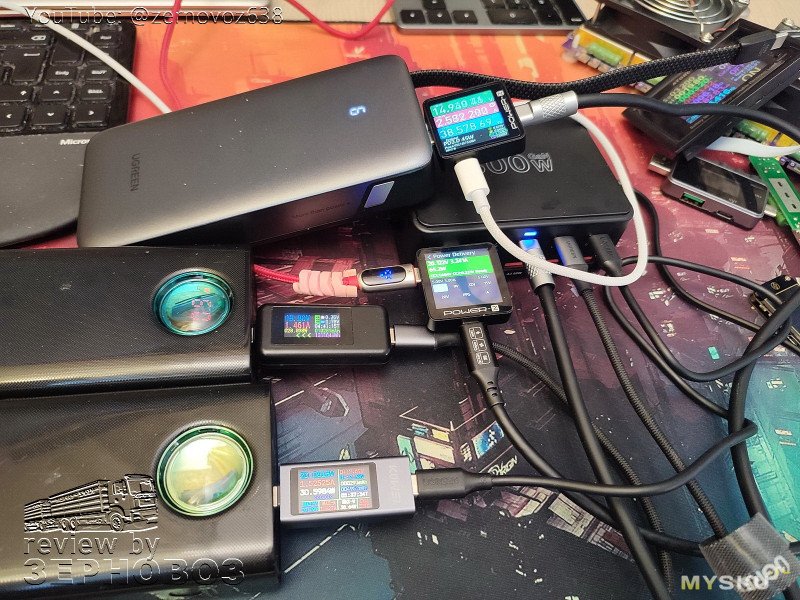

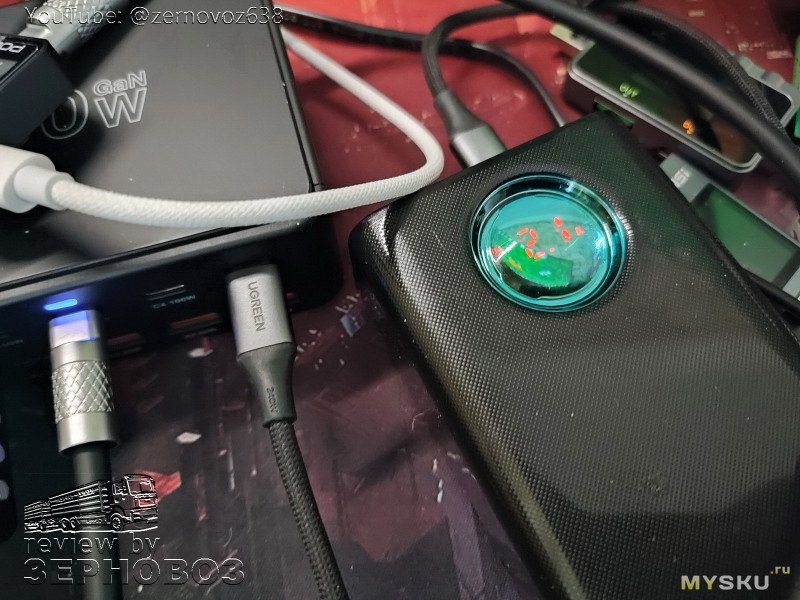

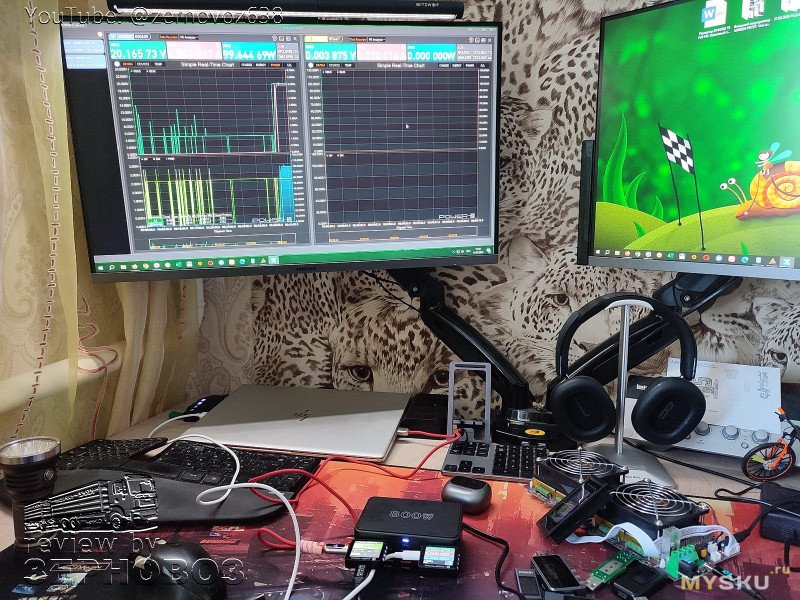

весь этот бардак выглядел вот так

формула подключения 65 + 30 + 30 + 30 + 30 = 185Вт

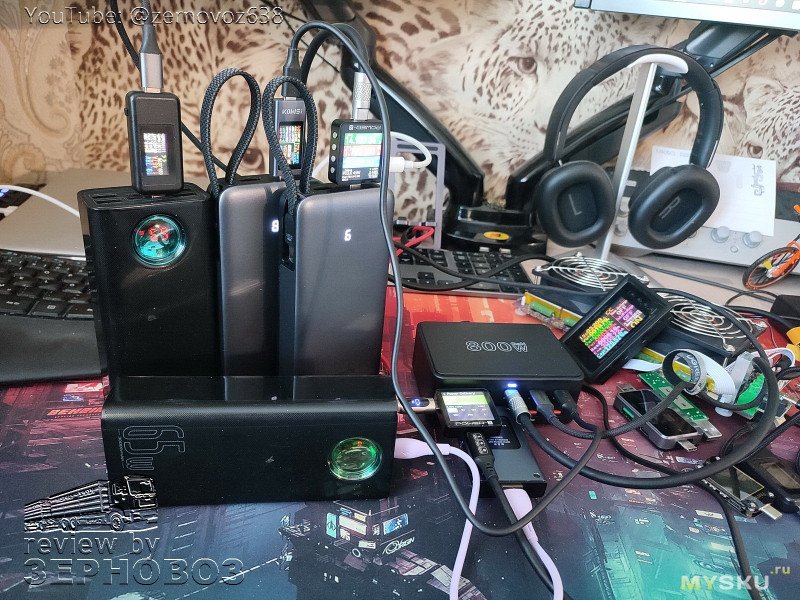

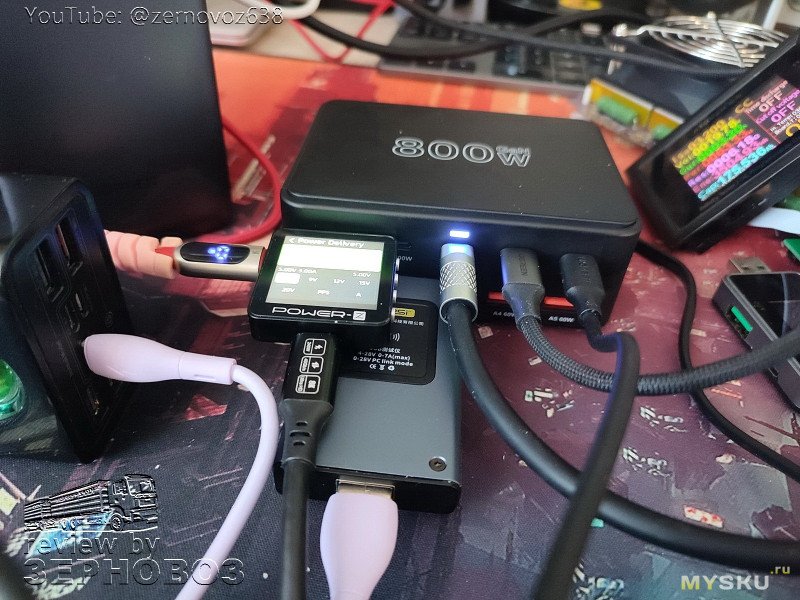

немного движений руками, навёл порядок в этом змеино-закаточном царстве из кабелей и банок

на портах это выглядит вот так

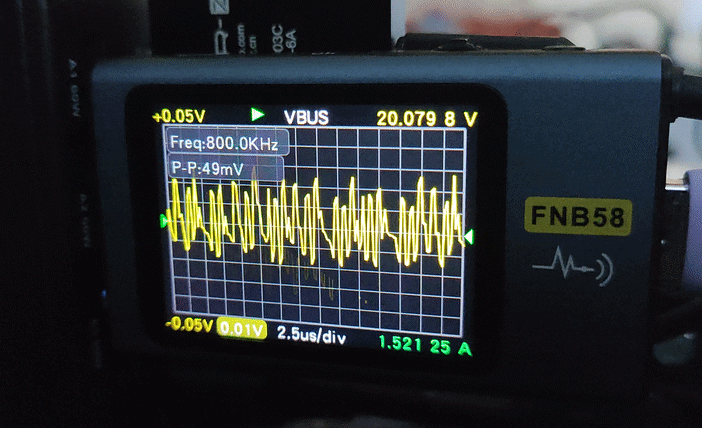

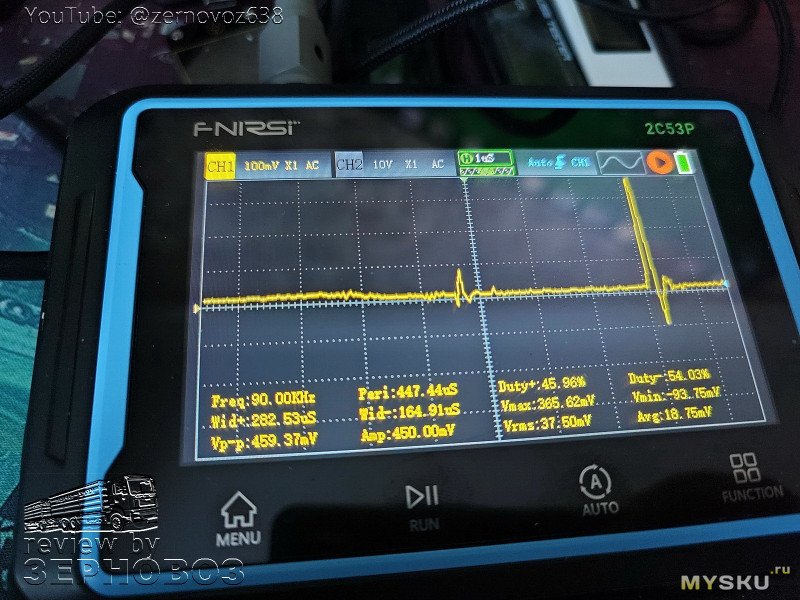

пульсации на С1, 20В / 65Вт (добавлю уточнённые на х10)

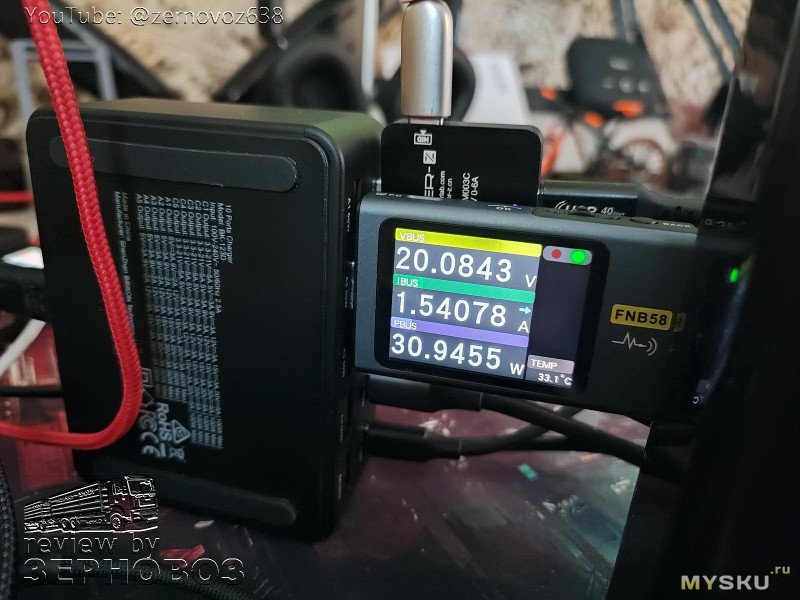

на USB-A 20В / 30Вт

ложка мёда

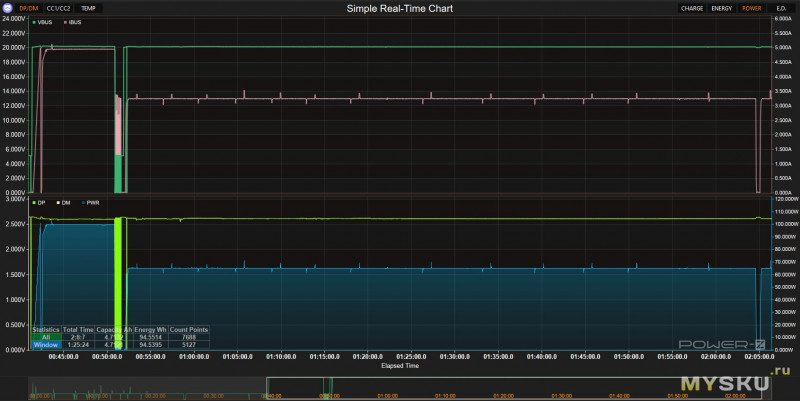

как и говорил в начале — порт С1 после переключения в режим PD65Вт больше не отключался, хотя на остальных портах в это время была дискотека

Нагрев

Никаких кликбейтов и обмана. Снимки делал спустя чуть более 1 часа работы в максимальном режиме, который смог выжать (185Вт)

Выбраны фото с самой высокой температурой. Сразу же скажу, что температура скорее всего ещё бы чуть поднялась, но за это время дозарядилась част банок и мощность начала снижаться.

А также если честно, то я побоялся продолжать эксперимент в этой конфигурации. Решу вопрос со второй нагрузкой и сделаю повторные замеры. Когда пока что не знаю.

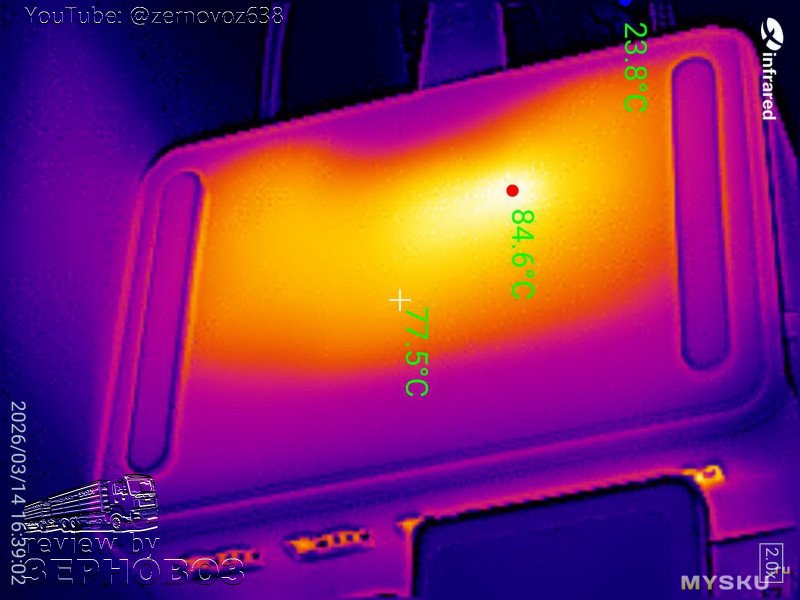

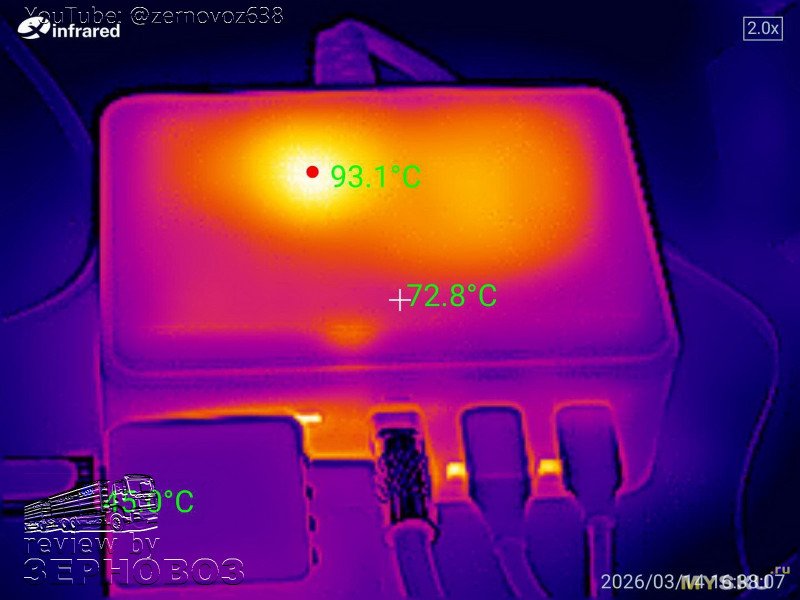

В самом горячем месте на корпусе 93.1°C (на верхней части), на днище 84.6°C

Выводы

Что сказать? Обман с мощностью. Причём он присутствует и на коробке и на странице магазина, и в названии товара и на самой зарядке.

Допустимая (протоколами — и это хорошо) мощность составляет не 800Вт, а всего лишь 185Вт.

Порты работают «парами» А+С, т.е. можно одновременно использовать только один из них. С одной стороны источников для зарядки не 10, а всего 5, с другой стороны есть выбор type-C или USB-А.

Порт С1 условно без перезагрузки, но только на мощности 65Вт.

С любого из С-портов можно снять 100Вт, но только в одиночном режиме.

Зарядное ощутимо греется на максимальной мощности. Чуть позже ещё проверю, но в таком режиме я бы точно его не использовал.

Заявлены различные защиты и они по сути работают. По мощности ограничивается протоколами (и по току). Остальное только верить производителю. Но меня насторожило, что независимо от температуры протокол не сбрасывается на пониженный (как это у тех же югринов).

/
Благодарю, что дочитали до этих слов.
Куплено для себя и за свои.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
