ALIENTEK HP20 Мини-плита для пайки/распайки- SMD, пред нагрева плат, расклейки небольших дисплеев и пр.

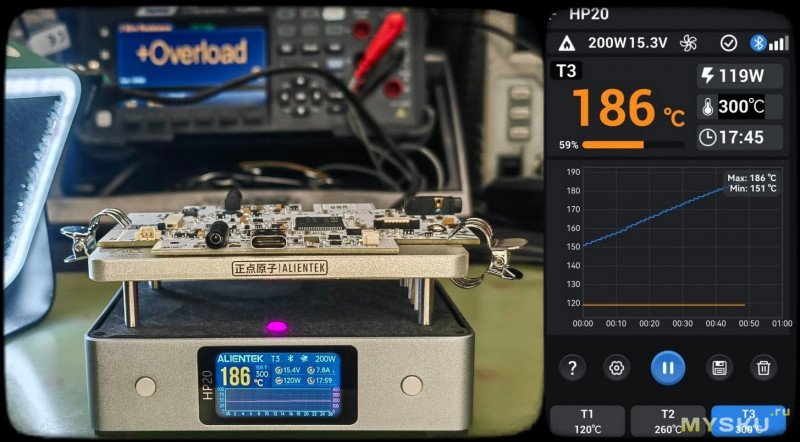

Сегодня в обзоре — новинка от компании ALIENTEK: мини-нагревательный столик модели
HP20
Это не просто «плитка», а полноценный паяльный инструмент для пайки и демонтажа небольших SMD-плат, замены светодиодов, а также, в моём случае, отличный вариант для тестирования флюсов, паяльных паст и компаундов, где требуется соблюдение температурного профиля.
По сравнению с предыдущей моделью HP20 стал немного больше, что лично для меня делает работу удобнее. Среди главных преимуществ — более комфортная работа по заданным термопрофилям, возможность управления через приложение по Bluetooth, а также запись результатов профиля. Мощность устройства достигает 200 Вт при использовании внешнего источника 20–32 В мощностью 250 Вт.


ALIENTEK HP20

Общая информация

Упаковка и комплектация

Устройство приезжает в плотной оригинальной коробке с логотипами, с нормальной защитой. Внутри:

• Преднагреватель- Компактная платформа HP20.

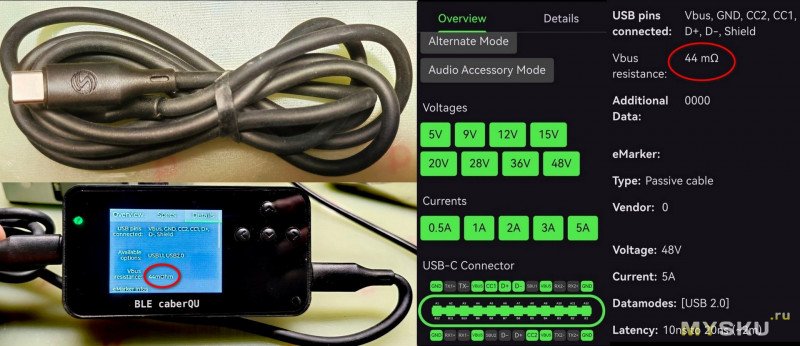

• Кабель USB-C (140 Вт): Качественный провод с низким сопротивлением жил (~40 мОм).
• Силиконовая накладка: Для безопасной работы при расклейке небольших дисплеев, расклейки аккумуляторов, небольших телефонов
• Зажимные клипсы (2 шт.): Для фиксации плат.

Кабель

Примечание: Это базовый набор. Также доступна Advanced-версия, которая дополнительно включает фирменный блок питания мощностью 140 Вт.

Характеристики

• Питание: USB-C PD3.1 или внешний источник 20–32 В
• Мощность: до 200 Вт
• Диапазон температуры: до 350 °C
• Материал нагревательной поверхности: алюминиевый сплав
• Управление: цифровое
• Дисплей: LED-дисплей 1.47"
• Размер рабочей зоны: 6 × 10 см
• Назначение: пайка, преднагрев, демонтаж компонентов, расклейка модулей и т.д.

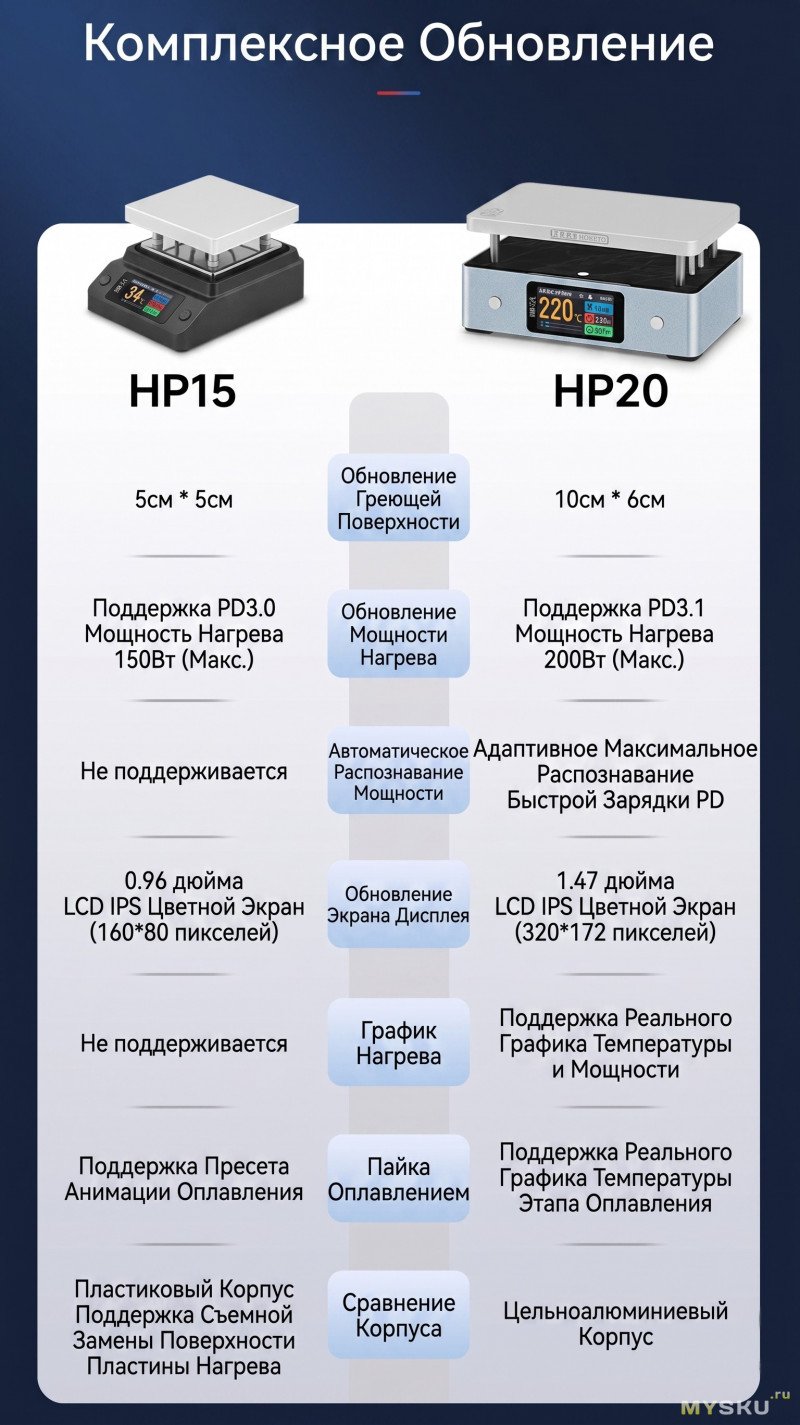

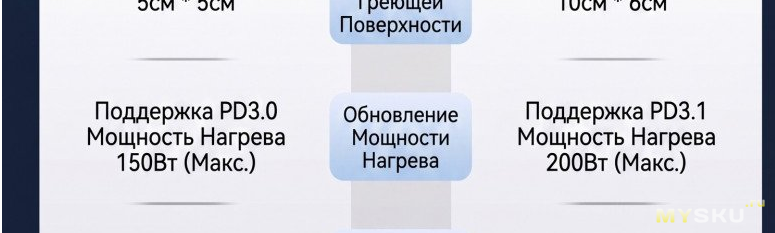

Сравнение с предыдущей моделью
Если коротко, по сравнению с предыдущей моделью HP15, новый ALIENTEK HP20 получил увеличенную рабочую поверхность 100 × 60 мм, у HP15 она составляла 50 × 50 мм. Также выросла мощность — с 150 Вт у HP15 до 200 Вт у HP20. Столик быстрее выходит на рабочую температуру, стабильнее держит нагрев под нагрузкой и лучше подходит для работы с более крупными платами и температурными профилями. При этом сам HP20 остаётся достаточно компактным: его размеры составляют 104 × 64 × 50,6 мм.

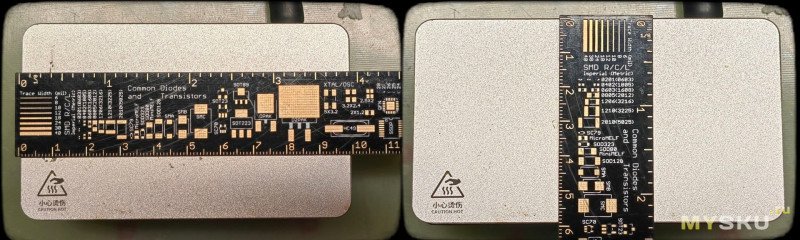

Реальные размеры нагревательной платформы

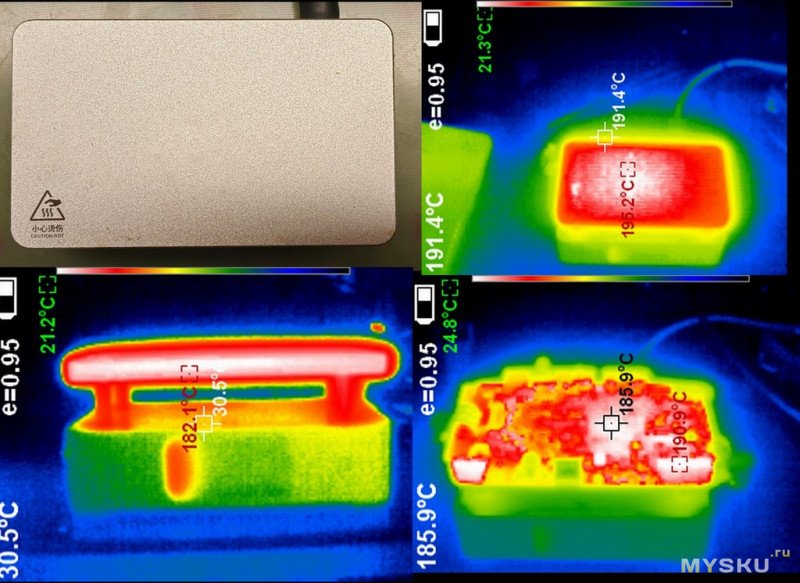

Равномерность нагрева пустой платформы и с установленной платой

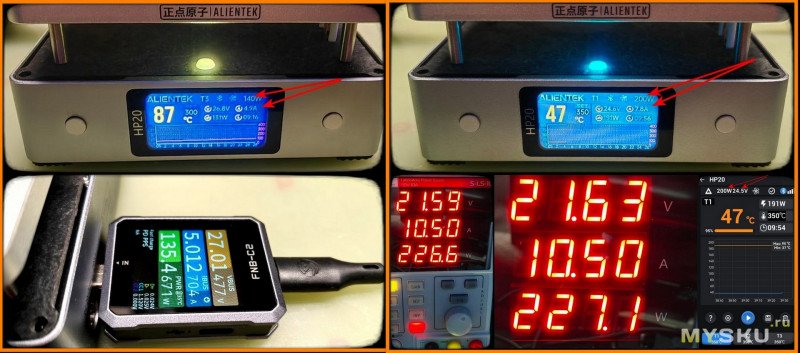

Примеры потребления мощности при разном способе питания, PD и внешний блок питания DC
В режиме питания PD, мне удалось получить максимальную мощность потребления столика 140 Вт, а в режиме питания от внешнего блока питания максимальная потребляемая мощность была выше 200Вт

Работу столика, его меню, а также работу приложения сложно передать в текстовом описании и фотографиях, поэтому видео-примеров будет чуть больше, чем обычно в моих обзорах.

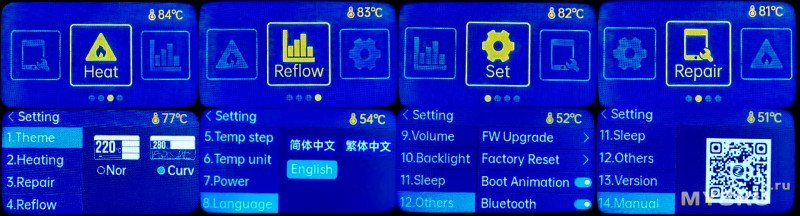

На фотографиях, отображены основные скрины пунктов меню нагревателя.

Видео экскурс по меню ALIENTEK HP20
Устройство имеет только две кнопки управления, функционал простой, короткое нажатие, передвижение влево-право, верх-низ, долгое нажатие, подтверждение -правой кнопкой, возврат-левой кнопкой, к управлению быстро привыкаешь и в совокупности с телефоном, работать удобно.


Видео экскурс по работе приложения
В приложении реализован не весь функционал управления столиком, например, через приложение нельзя включать и выключать нагрев. Зато в нём очень удобно редактировать предварительные настройки и делать запись экрана.


Видео экскурс по работе режима «Heat»

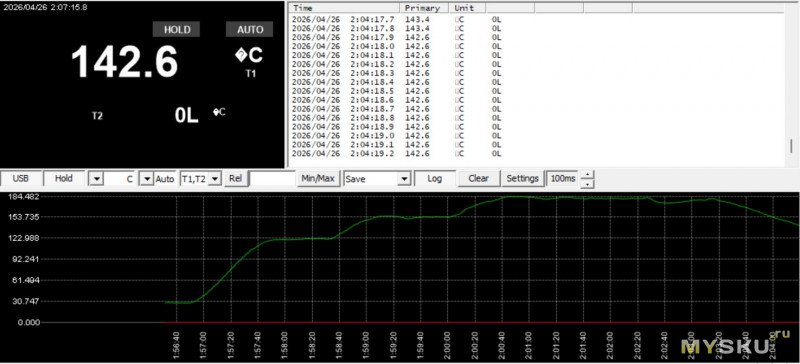

В этом режиме меня интересовали точность и стабильность нагрева поверхности столика. Для этого я закрепил на поверхности нагревателя дополнительный датчик температуры и снимал показания во время работы столика.

Столик нагревался до предустановленных значений — 120, 160 и 190 градусов, записанных в трёх доступных предустановках.


Плюсы
Точный нагрев и поддержка температуры
Двойное питание
Высокая мощность
Работа по профилю и предустановленным значениям

Минусы
В режиме повторного нагрева (reflow) минимальная рабочая температура составляет 230 градусов, что слишком много для плат содержащих свинец, у которых температура оплавления 180-190 градусов.
Отсутствует программа управления под Windows или через браузер.
Нет возможности точно настроить температурную компенсацию по нескольким точкам и для разных условий пайки (возможно, я слишком многого требую?).
Также отсутствует полноценное управление столиком через приложение.

Выводы

Сейчас многие производители предлагают подобные устройства, существуют как узкоспециализированные нагревательные столики со сменными платформами под конкретные модели телефонов, так и простые решения без управления, дисплея и контроля температуры.

ALIENTEK сделал ставку на универсальные и готовые к работе устройства — столик можно достать из коробки и сразу использовать без долгой настройки. Конечно, производитель мог бы выпустить одну универсальную модель «на все времена», но современный рынок требует регулярного обновления линейки и появления новых функций. Поэтому вполне вероятно, что после HP20 появятся и HP30,40,50.
ALIENTEK HP20, на мой взгляд, получился удачным устройством. Здесь реализована работа по температурному профилю — именно этой функции мне не хватало в MECHANIC IX5(обзор был тут ссылка), а покупать HP15 только ради появления профилей я не стал.
Стоит отметить удобство использования столика, меню устройства понятное, интерфейс интуитивный, а дисплей достаточно информативен. В сочетании с приложением пользоваться столиком действительно комфортно. При этом телефон вовсе не обязателен — весь основной функционал доступен непосредственно с кнопок устройства. Лично мне удобнее выполнять настройку пайки через смартфон, а запуск нагрева уже активировать кнопкой на самом столике.

Есть и несколько мелочей, к которым можно придраться. Например, во время нагрева нет достаточно заметной индикации горячей поверхности — светодиод можно было бы сделать красным. Также не хватает внешнего температурного датчика, который можно разместить непосредственно на плате для более точного контроля температуры в зоне пайки. Впрочем, возможно, подобные улучшения появятся в будущих моделях ALIENTEK.

Дополнительно
Инструкцию, последнюю версию прошивки и приложение для андройд, можно скачать на официальном сайте ссылка
Приложение для телефонов Apple, доступно в магазине Apple.

По традиции на вопросы отвечу, обзор дополню.
