Термостол SEQURE T55. Максимум и минимум

Компактный инструмент для радиолюбителя — SEQURE T55 Smart Mini Constant Temp Adjustable Preheating Plate. Маленькая, но мощная нагревательная платформа с поддержкой питания по PD/QC/DC. Информативный OLED-дисплей, интеллектуальная терморегуляция и возможностью обновления прошивки. Подходит для ремонта телефонов, отпаивания микросхем, прогрева LED-панелей, PCBA и даже подогрева флюса.

Рабочая поверхность всего 55×55 мм. Минимум лишнего, максимум функционала. Так значится в рекламных проспектах. Управление столь же минималистично. Можно настроить три предустановленные температуры (T1, T2, T3), плюс вручную регулировать «на лету». Также встроены предупреждения по напряжению и перегреву.

Лёгкое чтиво ©
Полная разборка присутствует

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Разборка — Меню, управление — Выводы — Код скидки

Количество знаков: ~ 8 000
Время чтения: ~ 6 минут

Характеристики

Model：SEQURE T55
Smart Mini Constant Temp Adjustable Preheating Desoldering Station, for Phone / LED Lamp Beads / PCBA / Liquid Heating Repair Tool

Назначение: мини-нагревательная плата для монтажа/демонтажа компонентов, ремонтных работ

Нагревательная зона: 55×55 мм
Температура: 50°C – 280°C (122°F – 536°F)
Точность стабилизации: ±1%
Дисплей: OLED 128 × 32

⚡ Питание: PD 20V ≥ 3A (а также QC, плюс DC до 25 В)
Потребляемая мощность: до 95 Вт
Примечание: DC упоминается в характеристиках и описании, судя по всему это круглых вход сбоку

Размер: 55×60×37 мм
Вес: 92 г

прочее
Интерфейс: Type-C
Материал: алюминиевый корпус, керамический нагревательный элемент
Языки меню: английский, китайский, русский
Диапазон компенсации температуры: от –20°C до +20°C
Поддержка прошивок: обновление через USB-C (официально на сайте sequremall.com)

Инструкция ncstatic.clewm.net/rsrc/2023/0921/09/17eda2e2367c6de565c12224e0b2d6df.pdf
(ссылка зашита в QR коде)

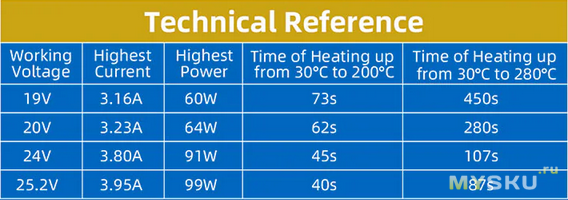

плата может прогреваться до 200°C от 40 до 73 секунд, а до максимальных 280°C — от 1.5 до 7.5 минут, максимальная потребляемая мощность и скорость нагрева зависит от подключения (а также от настроек, но об этом чуть ниже)

Упаковка и комплект

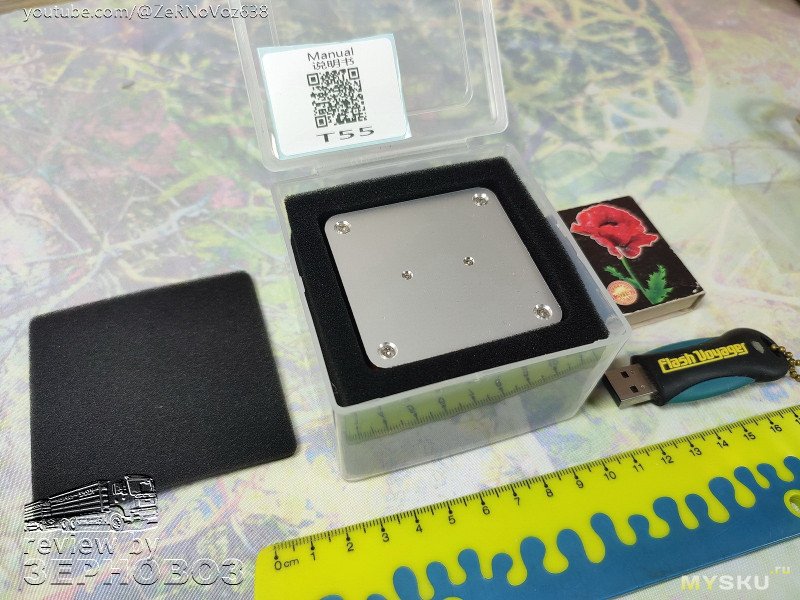

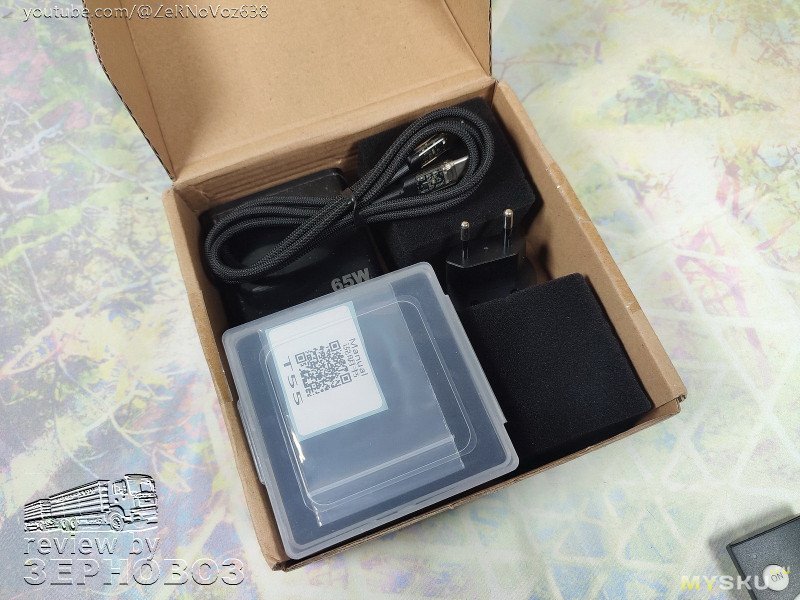

Коробка еко, внутри есть ещё одна пластиковая для хранения непосредственно столика.

Инструкция по ссылке чуть выше (в комплекте есть QR код — наклейка).

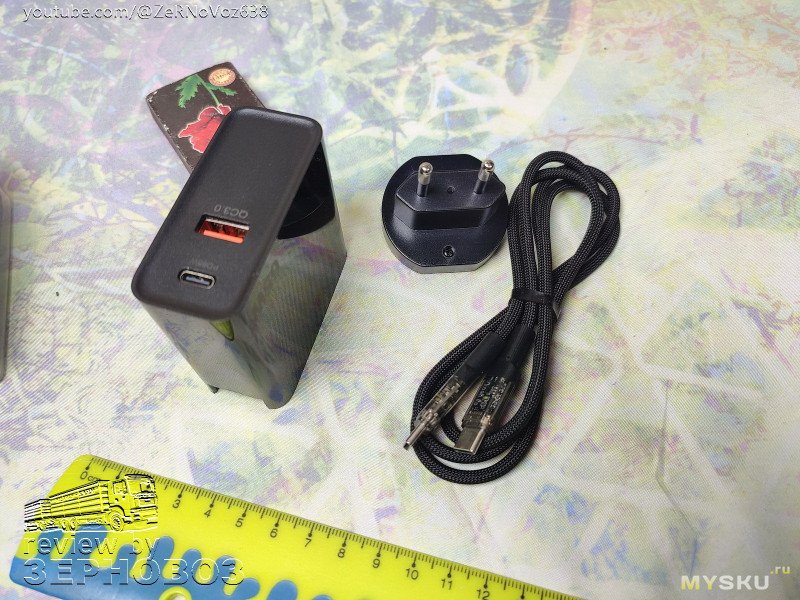

Также в расширенной комплектации крепкий кабель 100Вт (20В 5А) со световой индикацией и зарядное устройство / блок питания 65Вт (20Вт 3.25А).

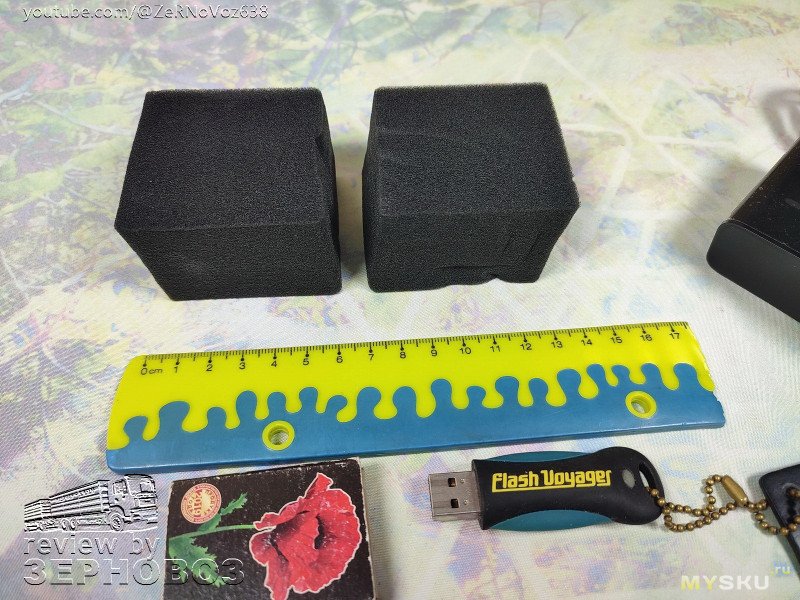

из интересного — для транспортировки добавлены пенные кубики

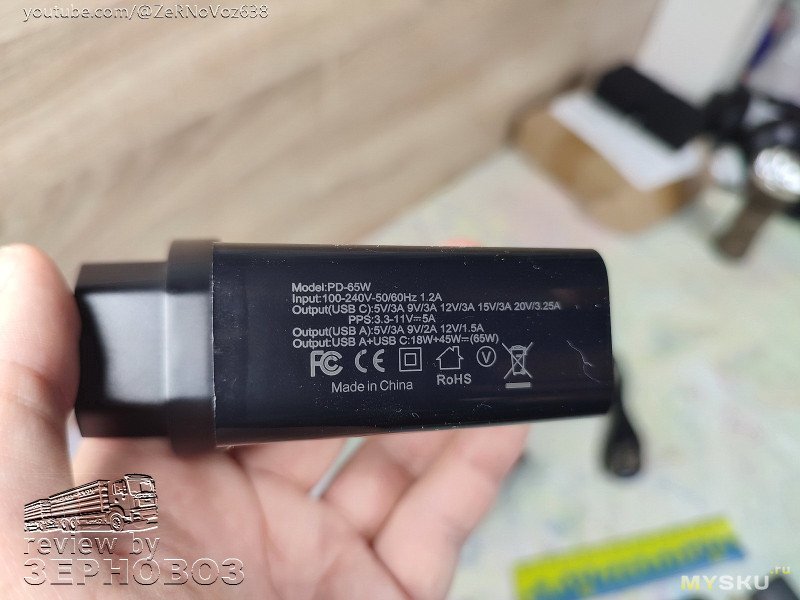

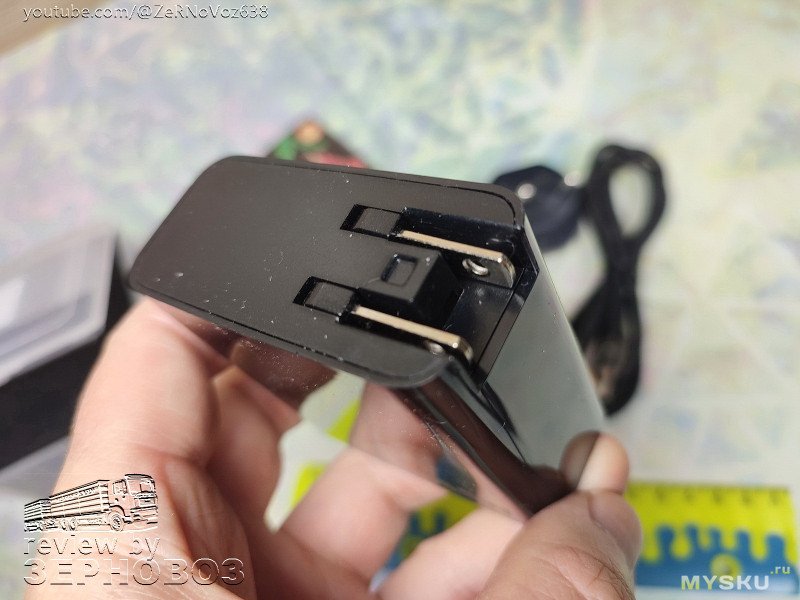

блок питания

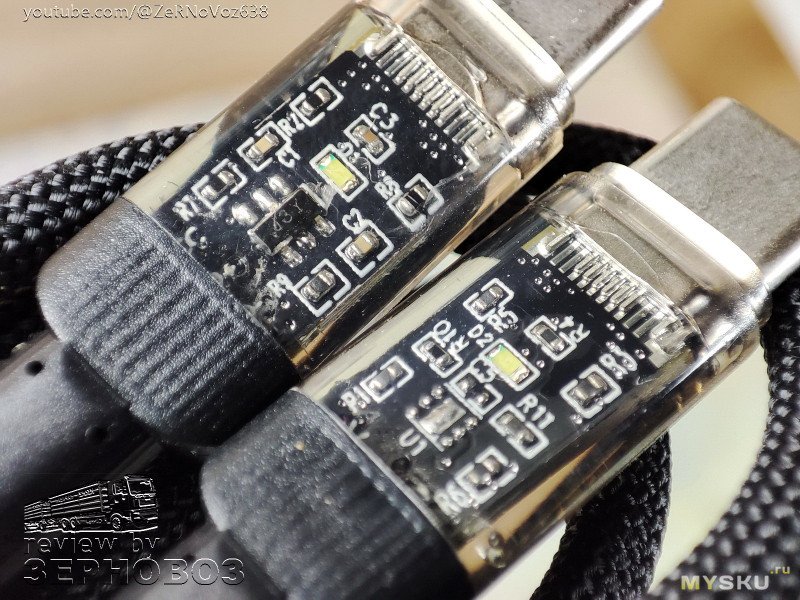

кабель говорит — я тебе ещё пригожусь, не доставай мачете

коробочек

Внешний вид

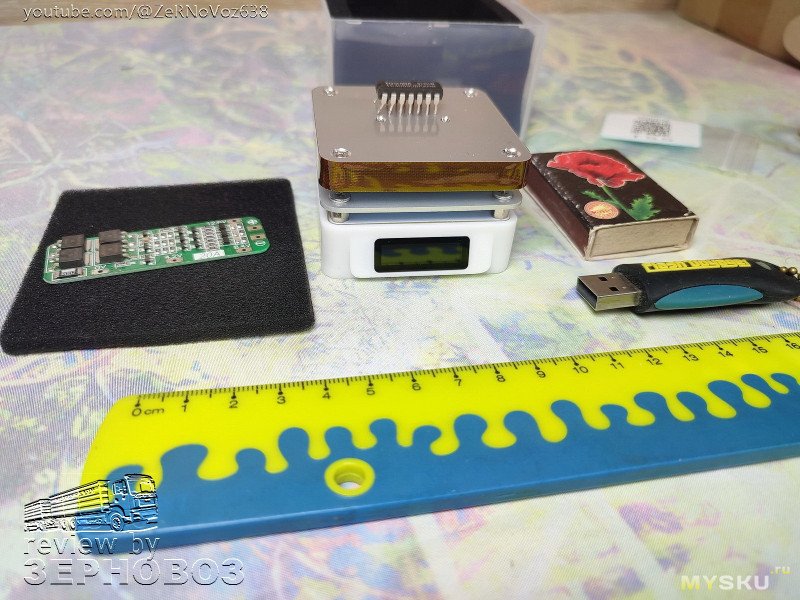

Напоминаю, столик 55 х 55 мм

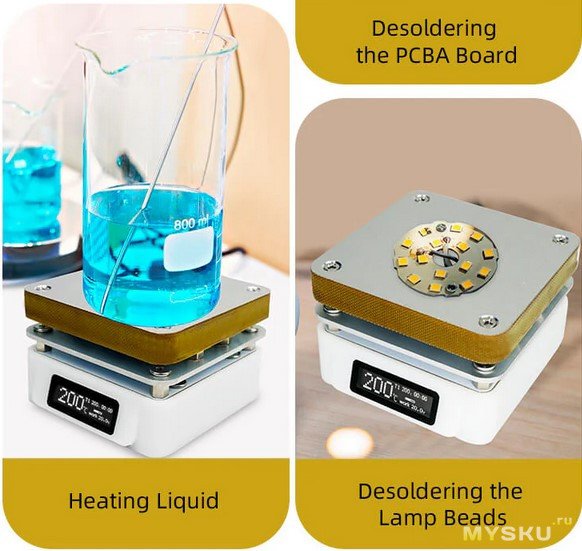

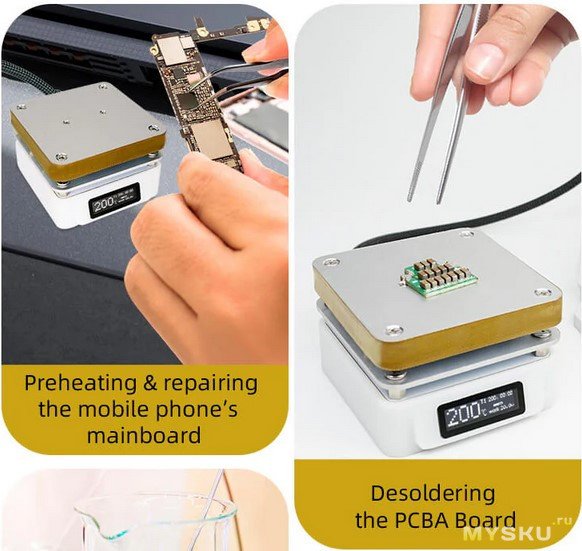

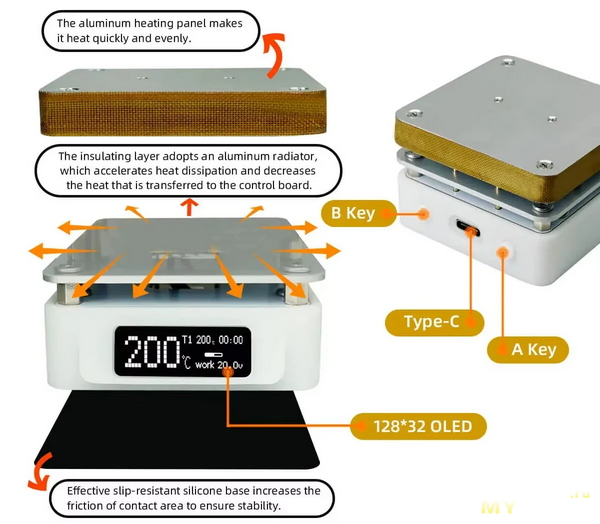

для начала рендер

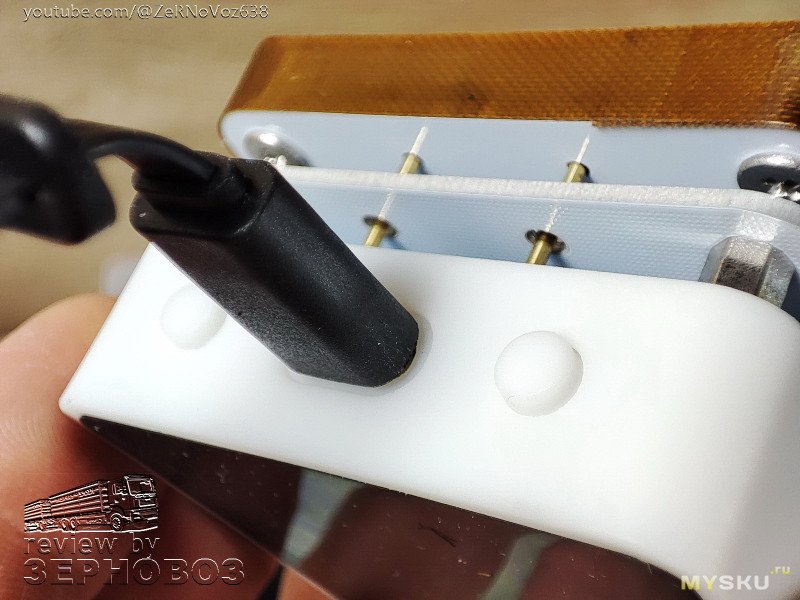

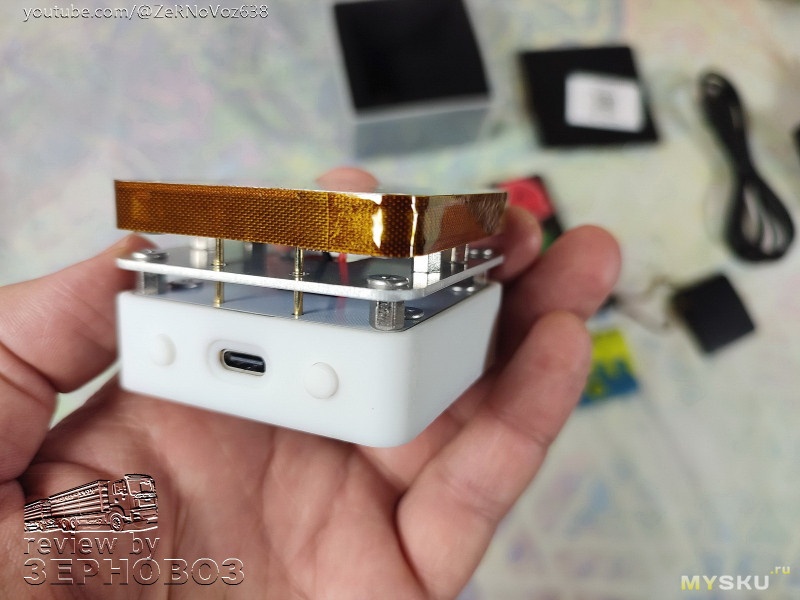

кнопки управления находятся на тыльной стороне (сзади), нащупываются легко, нажимаются с характерным щелчком, всё осязаемо и понятно

забегая вперёд скажу, что управление понятно, из нюансов — возможно есть смысл спереди слева нарисовать маркером красную точку и этим же красным маркером обозначить левую кнопку (на фото она справа — запускает нагрев)

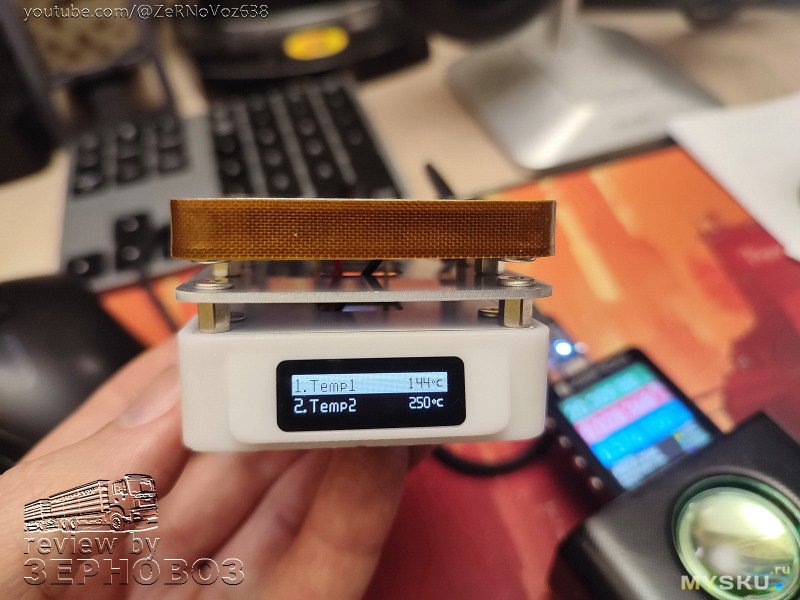

вид спереди

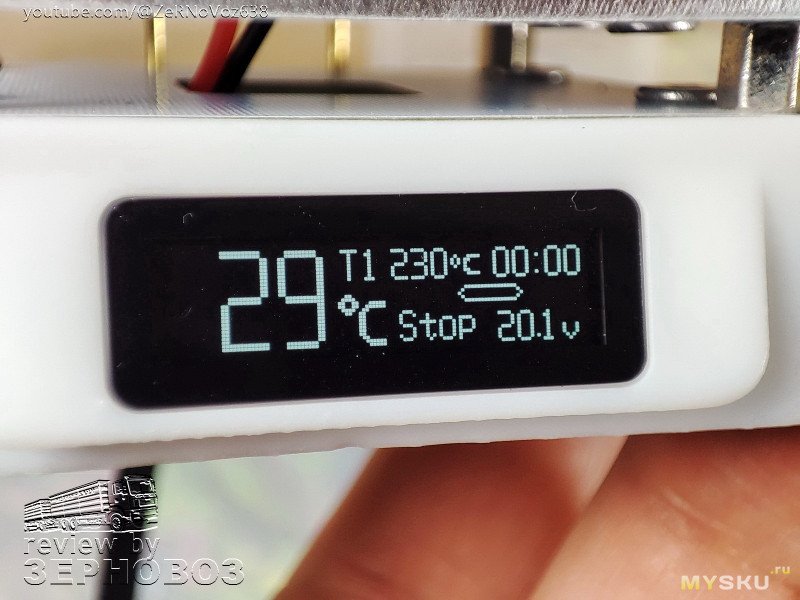

экранчик: мелкий, но читается очень хорошо (при нормальном зрении), из явных минусов — режим нагрева-подогрева отображается мелковатым овалом-полоской, я бы его перенёс слева от температуры и сделал побольше

поэтому будьте осторожны — соблюдайте технику безопасности, нагрев быстрый, температуры высокие

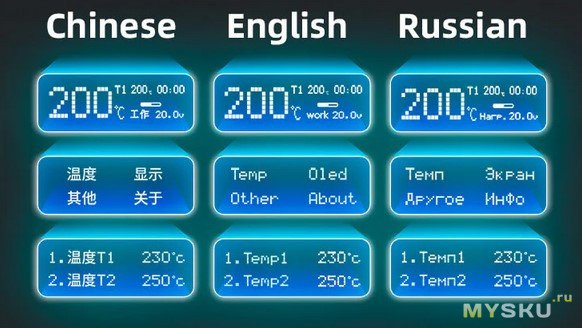

кроме английского и китайского, есть также русский язык, но читать там особо нечего — всё понятно и на английском

ещё несколько фотографий перед разборкой

Разборка

аккуратно откручиваем нагревательную плату и термощуп

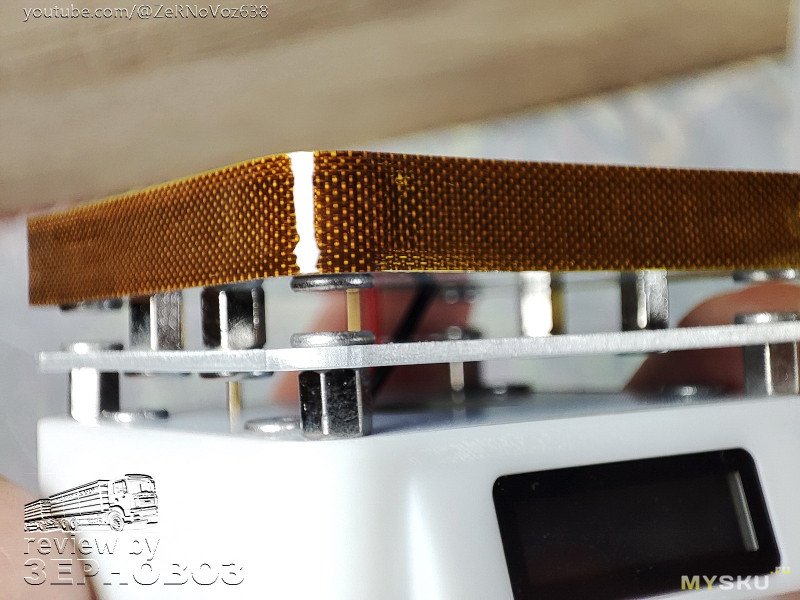

макро

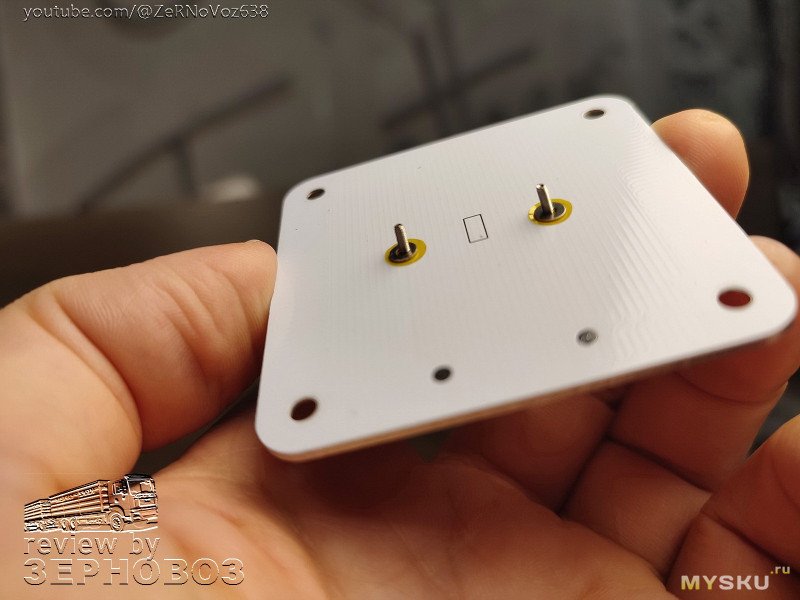

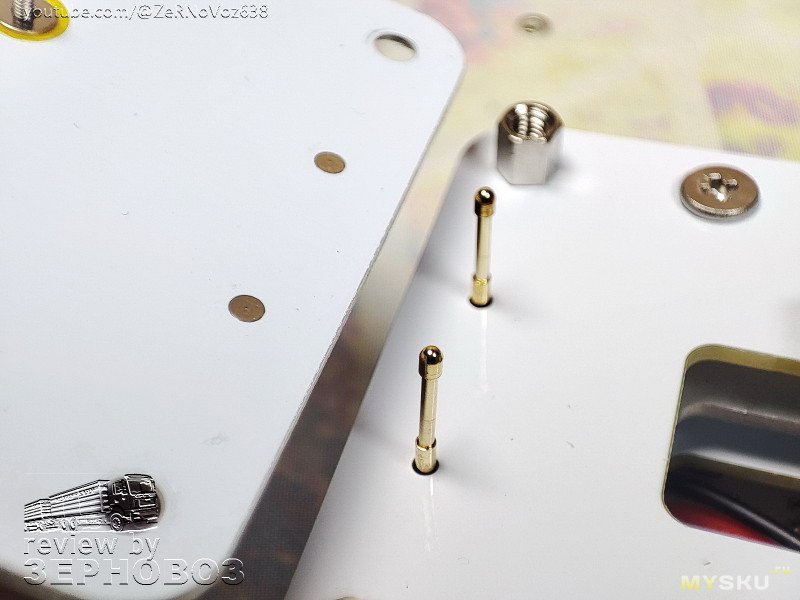

подпружиненные контакты

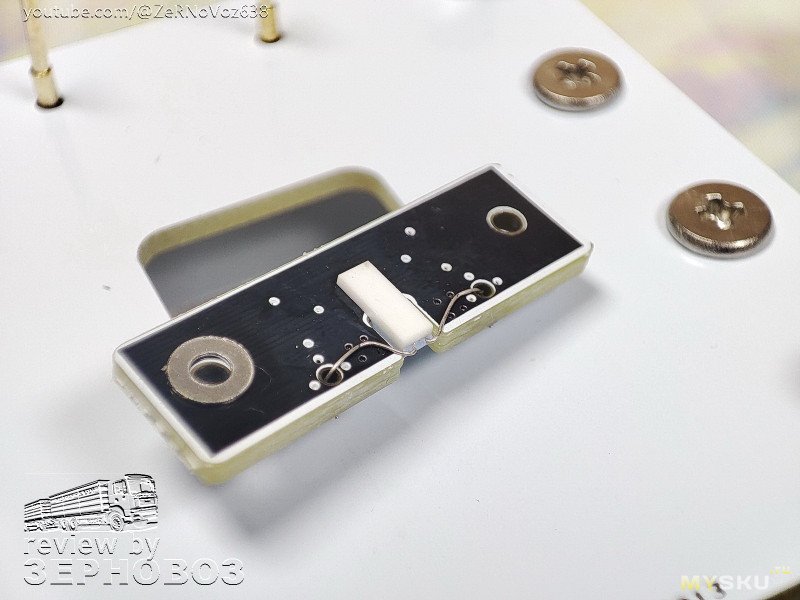

щуп

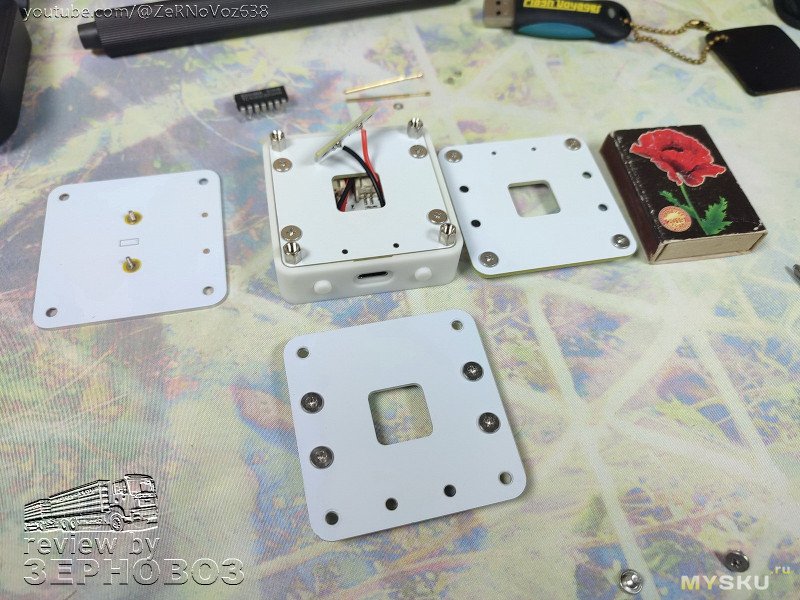

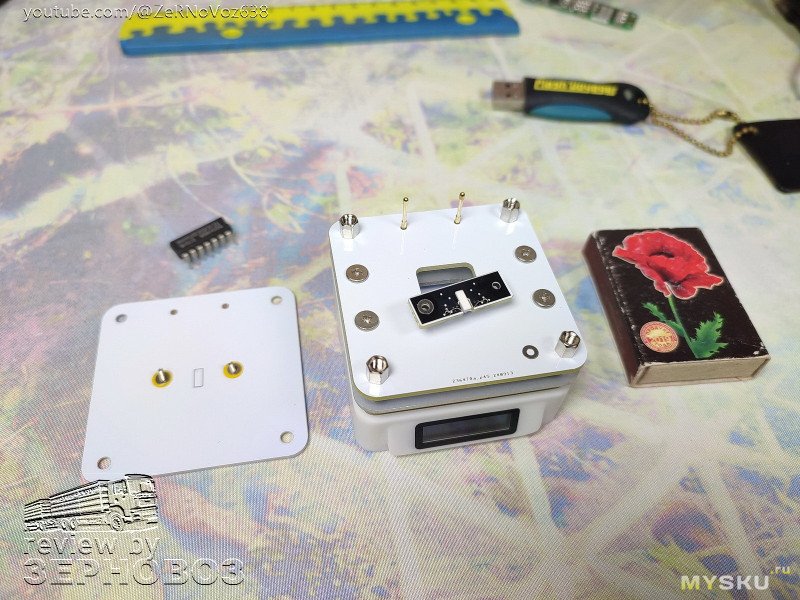

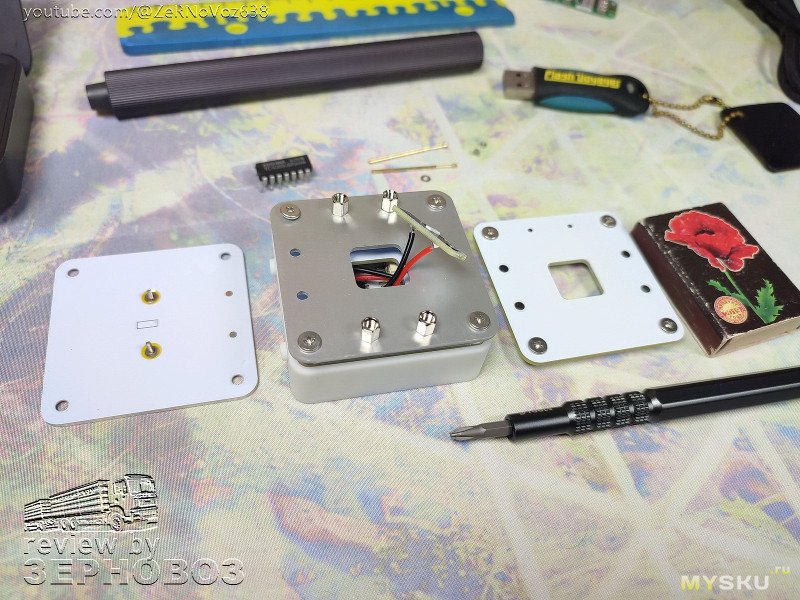

откручиваем вторую, третью и четвёртую проставки

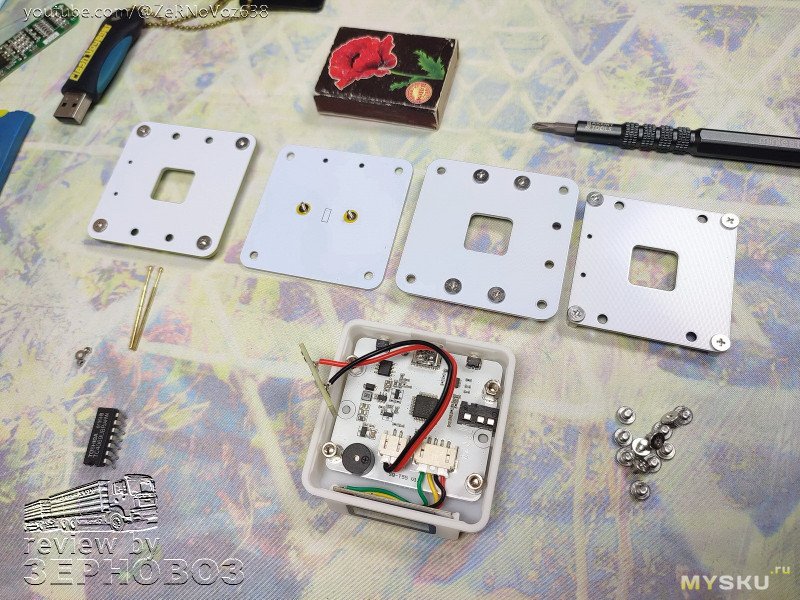

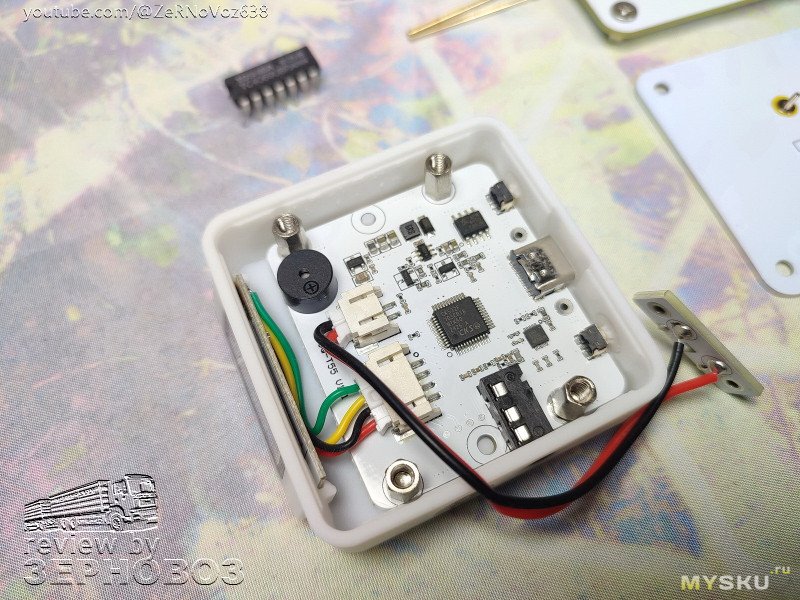

общий вид

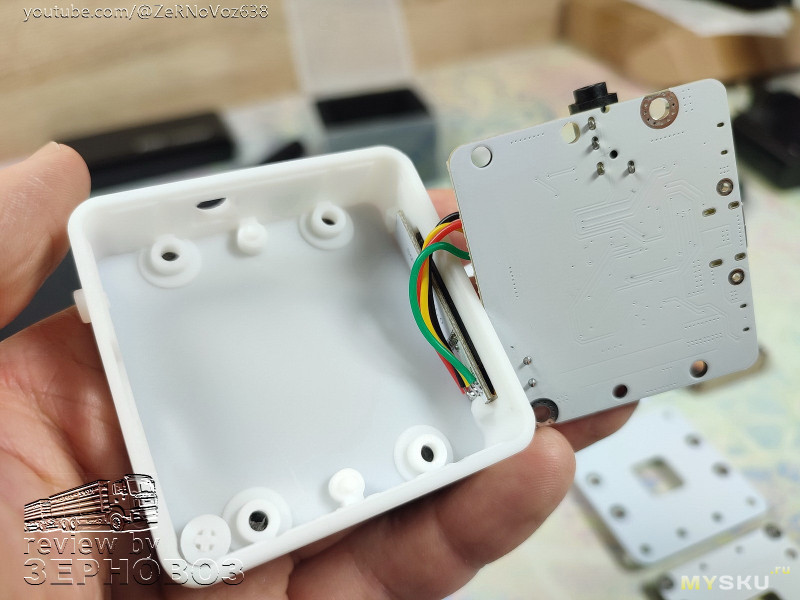

корпус

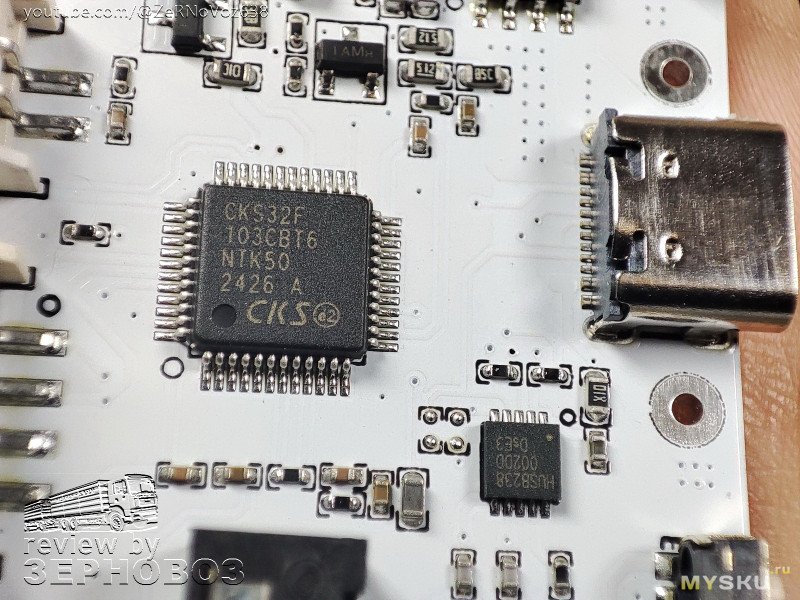

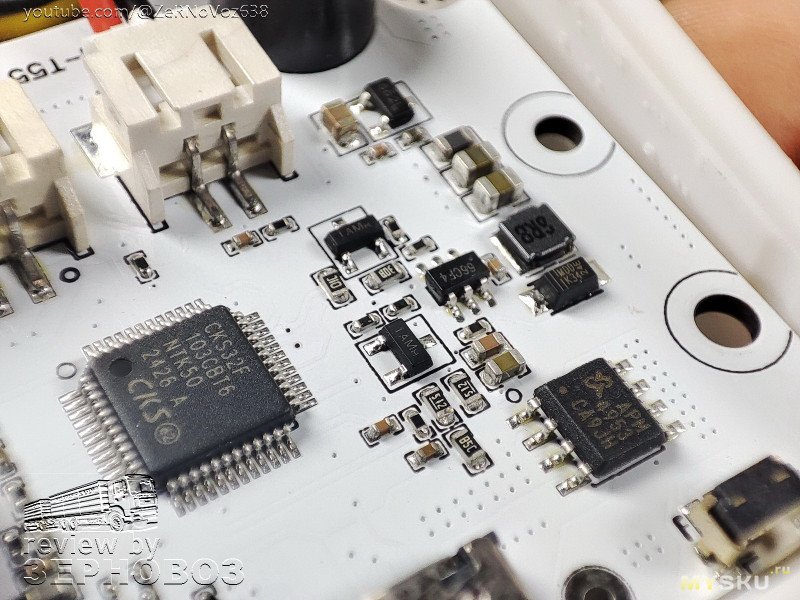

чипы

Меню и управление

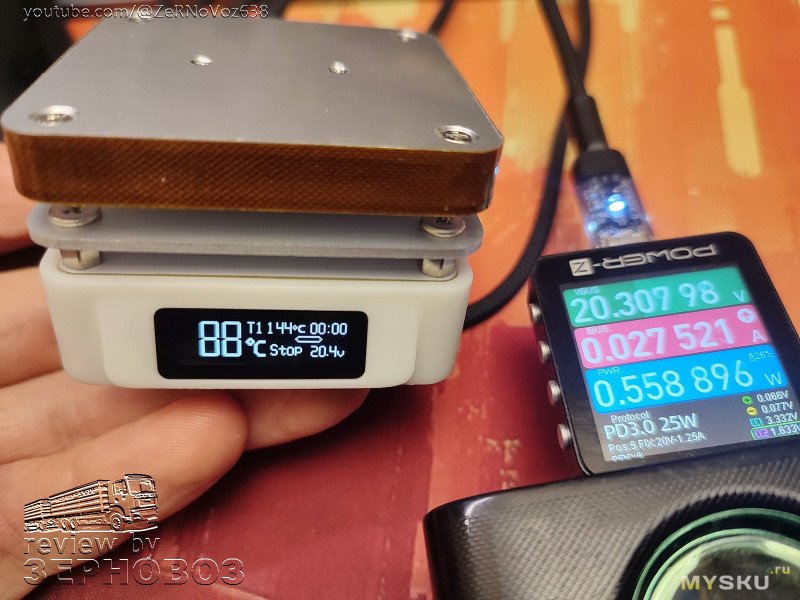

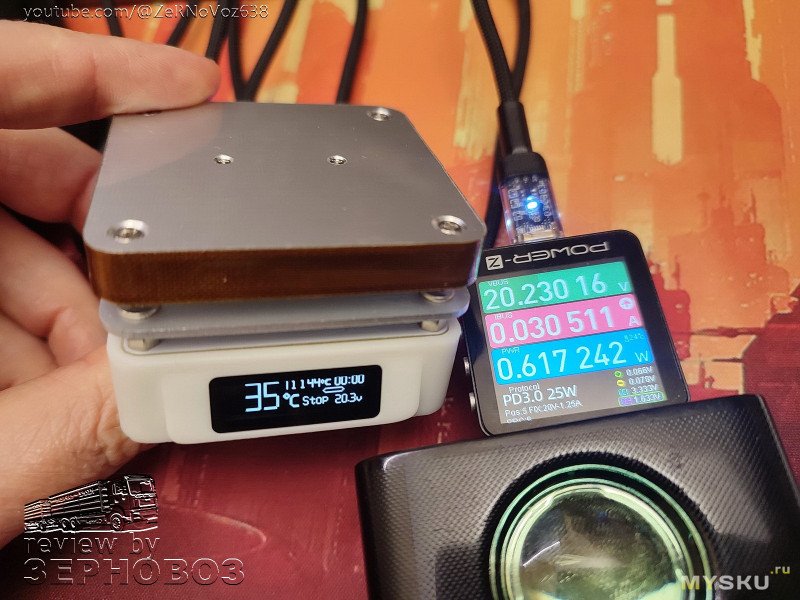

на холостую менее около 0.5Вт

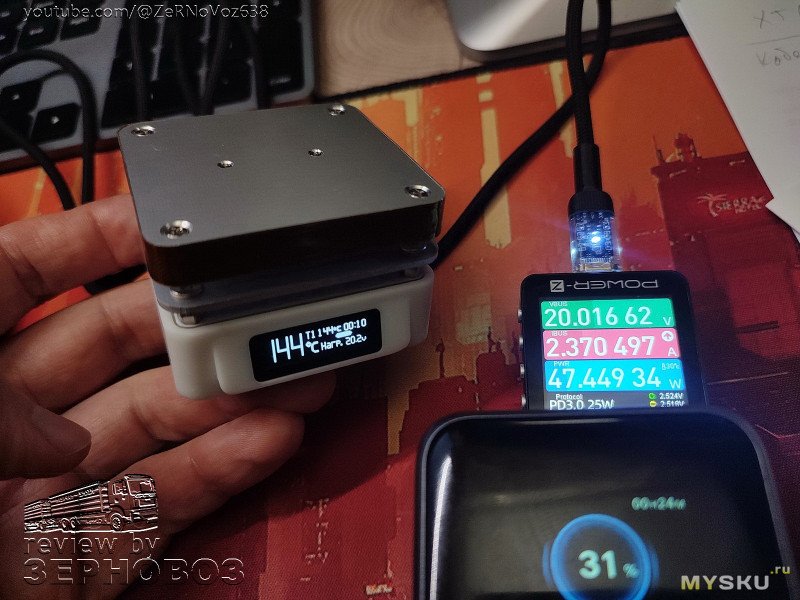

стартует от 20В примерно на 65Вт и очень быстро потребление падает до около 50Вт

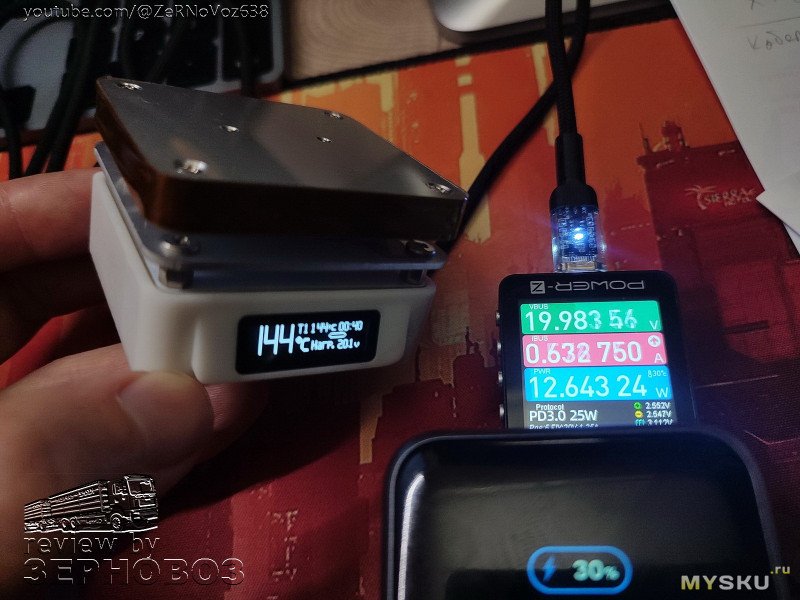

достигнута целевая температура и пустой стол для поддержания берёт всего около 12Вт

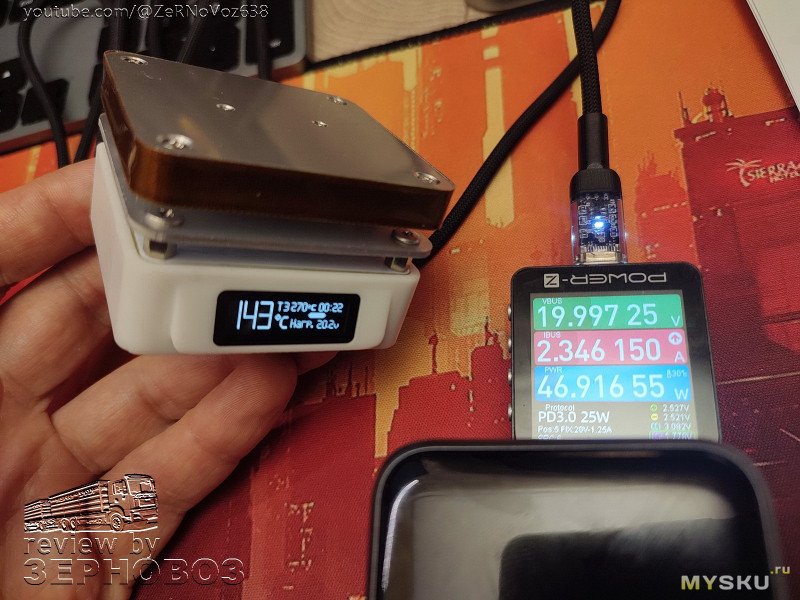

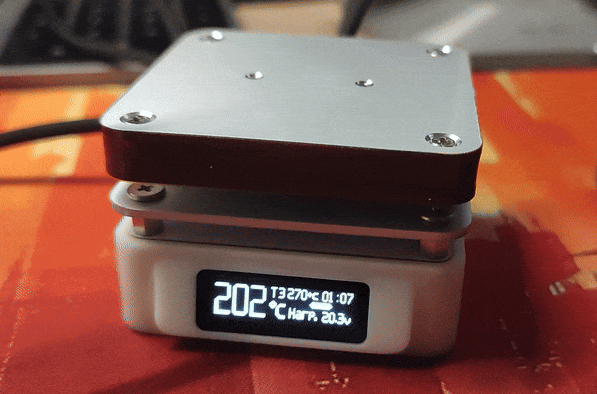

поднимаем до 270 градусов (выбираем т3), опять потребление возобновляется на уровне около 50Вт

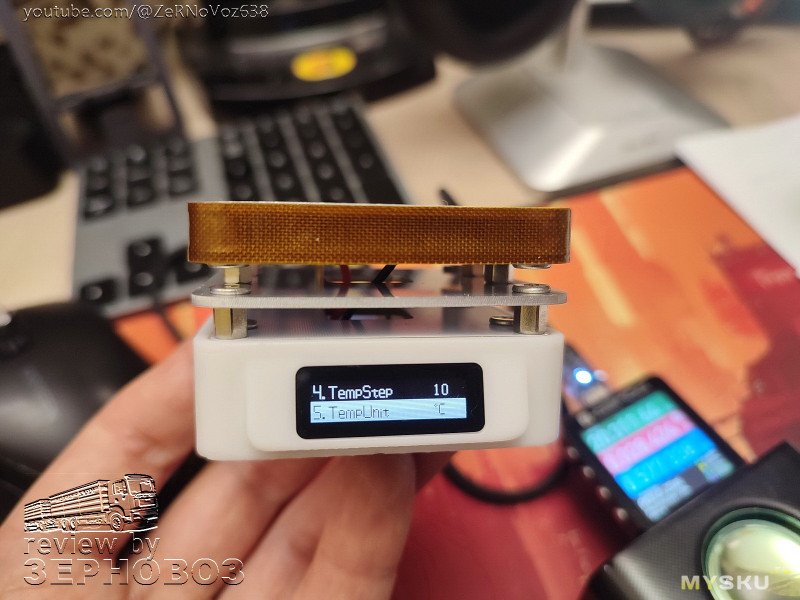

меню по-умолчанию (в моём экземпляре) было на английском

правой кнопкой длинным удержанием попадаем в меню

и таким же длинным удержанием переходим в под-меню

правой и левой кнопкой можно листать вверх или вниз пункты

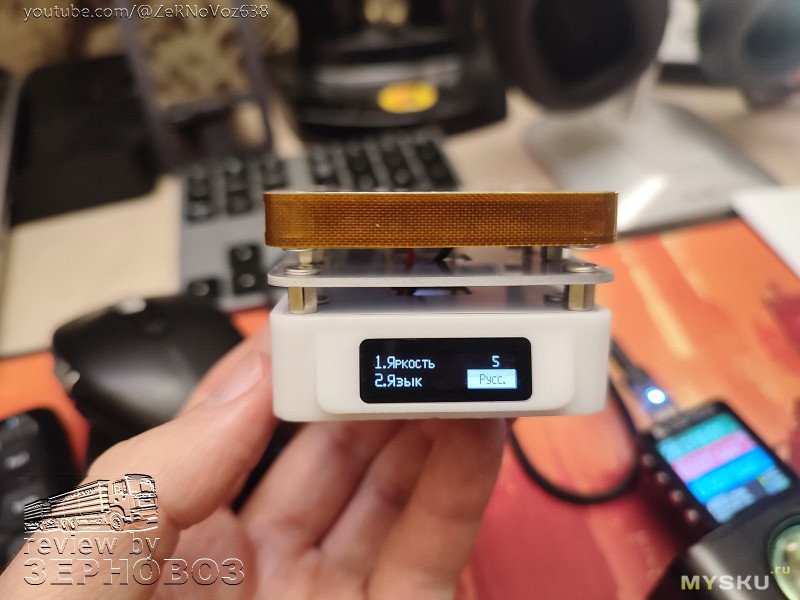

интерфейс настолько простой, что даже переключение на русский язык не особо заметно

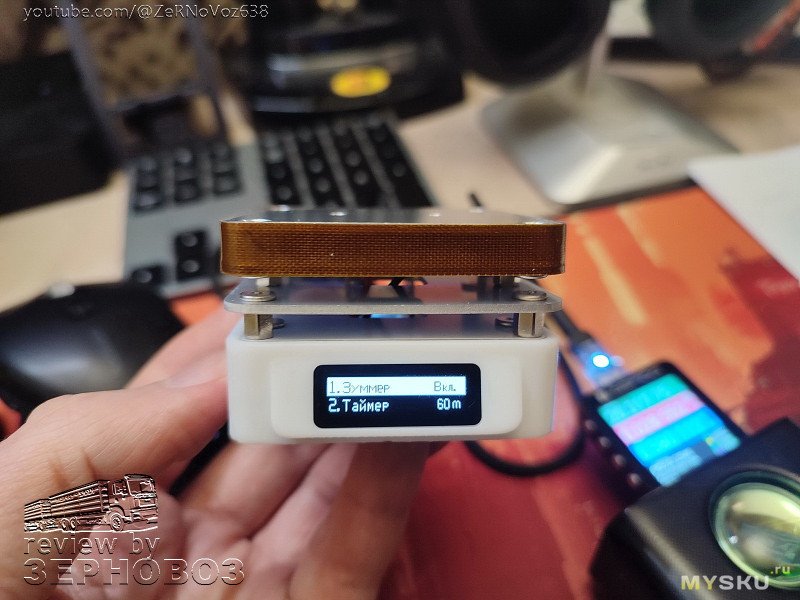

можно установить таймер отключения, вкл-выкл зуммер

о приборе

Управление
кнопка B — правая, А — левая

Краткое нажатие кнопок A / B изменяет заданную температуру в выбранном направлении (A — уменьшение, B — увеличение). По умолчанию шаг 10°C (настраиваем в меню). На рабочем экране A/B служат для быстрого «подкручивания» значения целевой температуры. В настройках листают пункты (влево/вправо/вверх/вниз по списку).

Долгое удержание A (~несколько сек) в режиме рабочего столавключает / выключает нагрев (работа ↔ стоп). Это «вкл/выкл нагрева». Долгое нажатие на пункт — открыть его настройки и затем короткими нажатием A/B менять значение, длинным A/B — подтвердить и выйти.

Долгое удержание B вход в главное меню. Долгое удержание на конкретном пункте — вход в подменю.

Короткое одновременное нажатие A + B быстро переключает между предустановками T1 / T2 / T3. В некоторых пунктах меню возвращает на предыдущий уровень (быстрая отмена/выход).

Долгое одновременное нажатие A + B возврат на основной экран из подменю или выход из настройки.

Меню

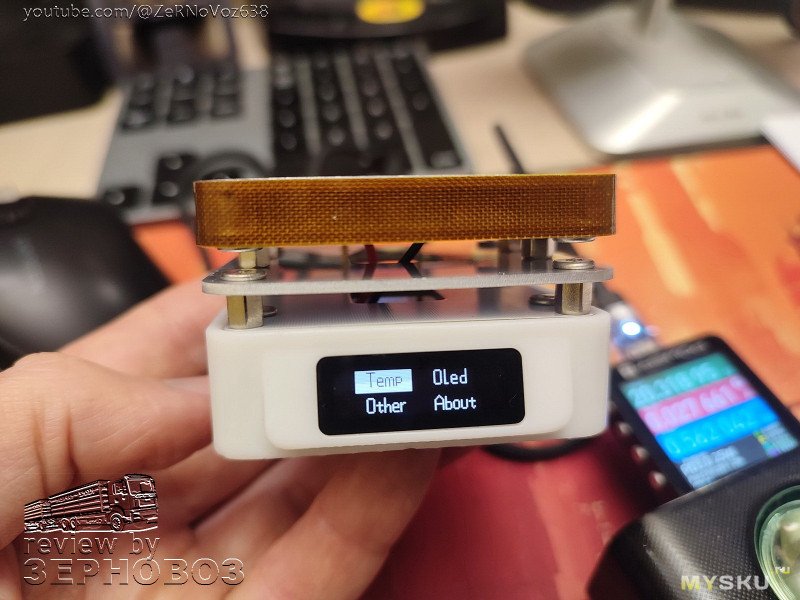

Уровень 1 (главное меню) — листаем короткими нажатием B/A:

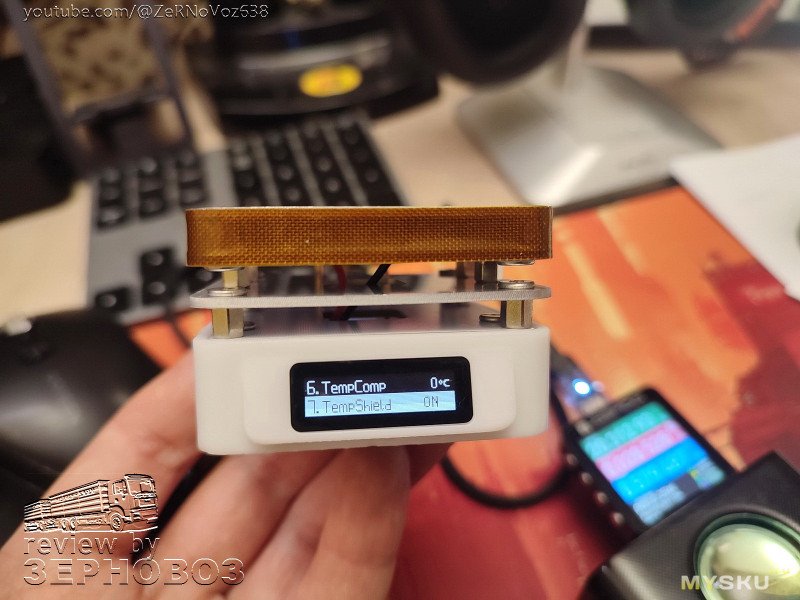

Температура — T1, T2, T3 (три предустановки); TempStep (шаг изменения); TempUnit (℃/℉); TempComp (компенсация); TempShield (стабилизация дисплея);
Экран — Brightness (1–10); Language (EN / 中 / Ru); TimeShow (таймер); ScreenOpen (поведение в режиме ожидания);
Другое — Buzzer (вкл/выкл); HeatTime (таймер автоматического отключения, OFF/1–60 мин); Power (Output power AUTO/20–100%); LowVolt (защита по низкому напряжению OFF/10.0–23.0V); FactorySet (сброс);

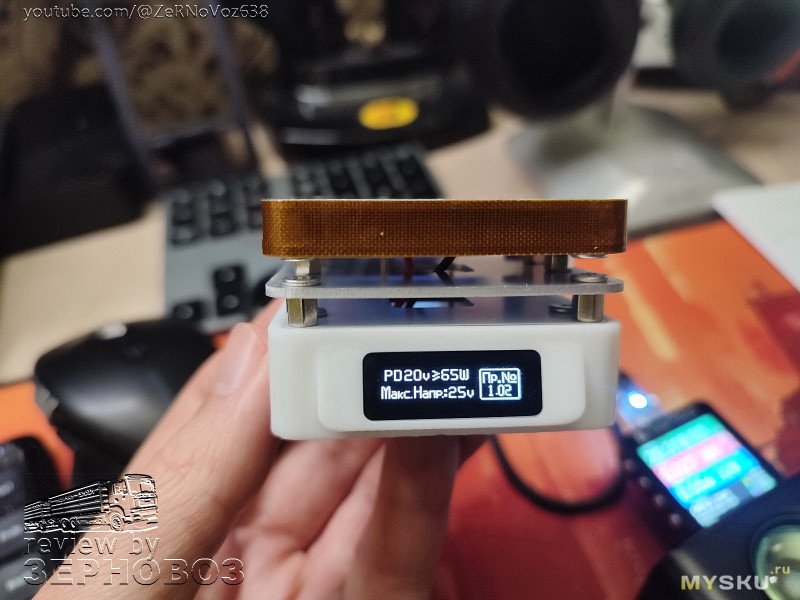

О приборе — инфо: PD 20V ≥65W, Input Max: 25V, версия прошивки и пр.

Примечания:
TempStep — задаёт, на сколько градусов меняется температура при коротких нажатиях (1–50°C);
TempComp — компенсация: если внешний термометр показывает расхождение, поправляем сюда (+/−);
Power (Output power) — если слабый блок питания или банка не тянет, то можно уменьшить с AUTO до 80–50% для щадящего режима;
LowVolt — включите, если хотите, чтобы прибор сигналил/останавливался при просадке питания (например, при питании от повербанка или слабого бп);
HeatTime — ставим таймер, чтобы столик сам выключился;

Выводы

Термостол SEQURE T55 несмотря на свои скромные размеры может пригодиться для преднагрева плат перед демонтажем/пайкой BGA, SMD-микросхем, LED-матриц итд (на муське будет больше тем ремонта лампочек), демонтажа светодиодов и мелких компонентов: равномерный нагрев крупной площади, теоретически может быть удобнее, чем фен, поддержки лабораторных/мастерских задач таких как нагрев ампул, прогрев флюса, сушка мелких деталей.

Имеются настройки для щадящих режимов при использовании павер-банок или непонятных зарядок/блоков питания, хотя я более чем уверен, что у каждого моего читателя уже имеется не менее парочки хороших на 65Вт и хотя бы одно на 100+Вт.

Управление простое и интуитивно понятное. Настройки вполне обширные: набор «взрослых» функций таких как температурная калибровка, защита по низкому напряжению.

Три предустановки температуры плюс четвёртая текущая, которую также можно оперативно изменять.

T55 нельзя назвать универсальным столиком т.к. площадь плиты мала.

OLED-экран информативен, читается под любым углом. Индикацию работы я бы вынес слева от температуры (мигает при нагреве с заполнением бара). В любом случае — следите за температурой.

В сухом остатке: быстро выходит на температуру, довольно точно держит её, компактен.
Не заменит полноценную станцию, но как мобильное дополнение или для точечных задач — отличное приобретение.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
