Продвинутый LAN Тестер TOOLTOP ET638

На работе у меня есть простенькая модель тестера сети и подобный инструмент очень сильно упрощает диагностику сети и поиск неполадок. Данная модель самая продвинутая из тех, что я видел, с её помощью можно анализировать не только проводные, но и оптоволоконные линии, а также измерять показатели электронных компонентов с помощью встроенного мультиметра. Подробнее о каждом режиме постараюсь написать в данном обзоре.

Характеристики

Распаковка и внешний вид

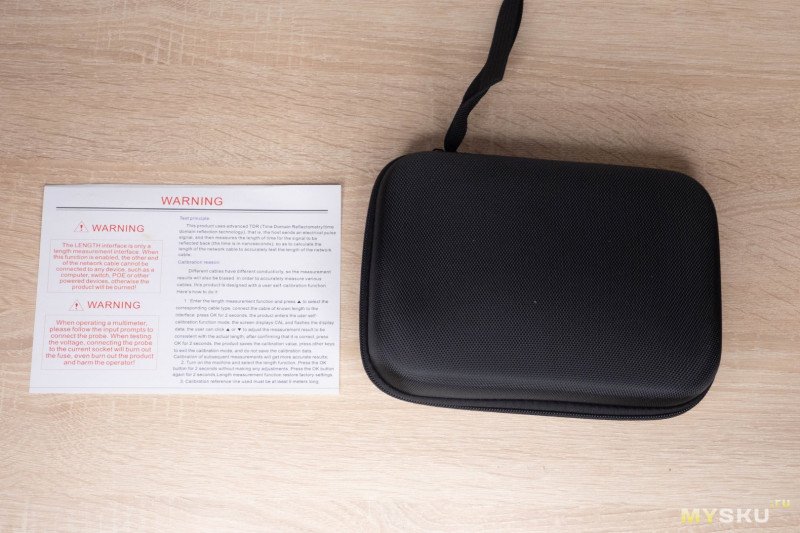

Поставляется в фирменной коробке с ярким принтом. Внутри сумка и листик с предупреждениями и пояснениями по работе некоторых режимов.

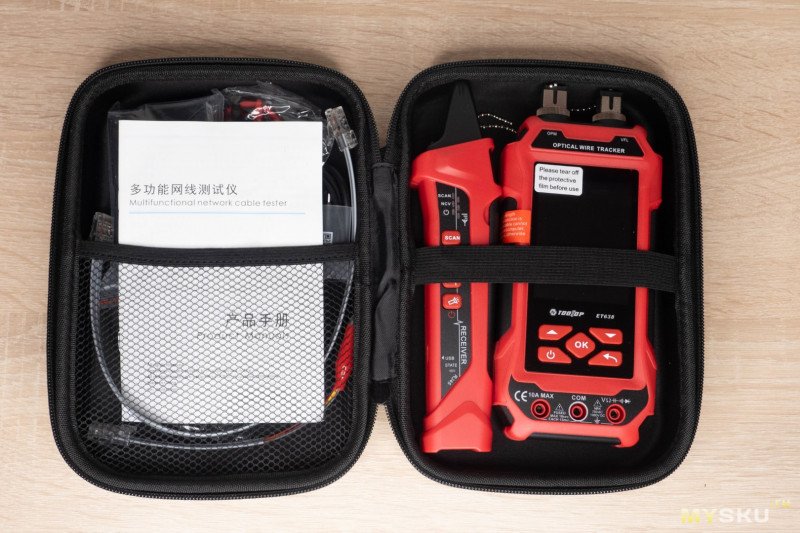

Всё аккуратно уложено в нескольких отсеках. В комплекте тестер, ресивер, провода мультиметра(опционально), кабель Type-C для зарядки, 30+ см патчкорд, кабель RJ-45 с «крокодилами» для поиска обрывов или не обжатых кабелей, ID ресиверы(опционально) и инструкция.

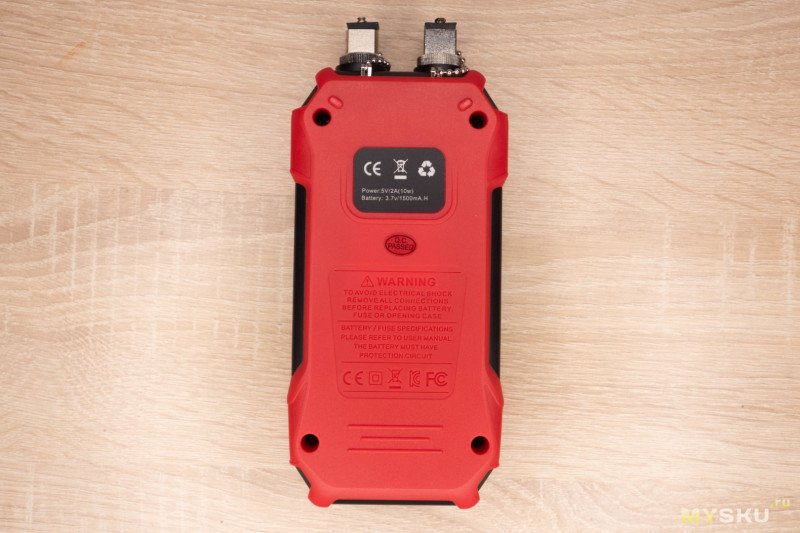

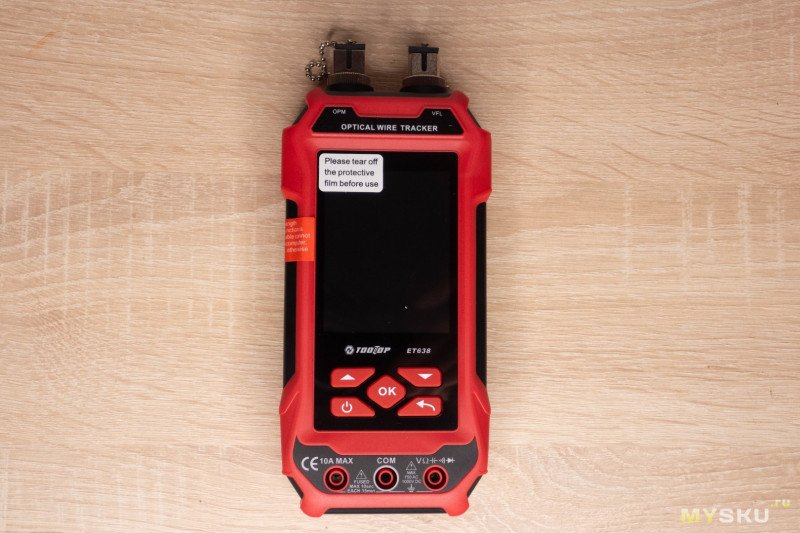

На лицевой стороне корпуса расположен большой цветной дисплей, пять кнопок управления и разъемы для подключения проводов мультиметра(опционально). Сзади нет ни отсека для аккумулятора, ни подставки. С другой стороны, когда пользовался ланмастером, она мне ни разу не пригодилась, т.к. чаще держишь инструмент в руках, а потом еще и оторвалась, оставив вместо себя неудобную полость. На шильдике написано, что ёмкость аккумулятора 1500мАч.

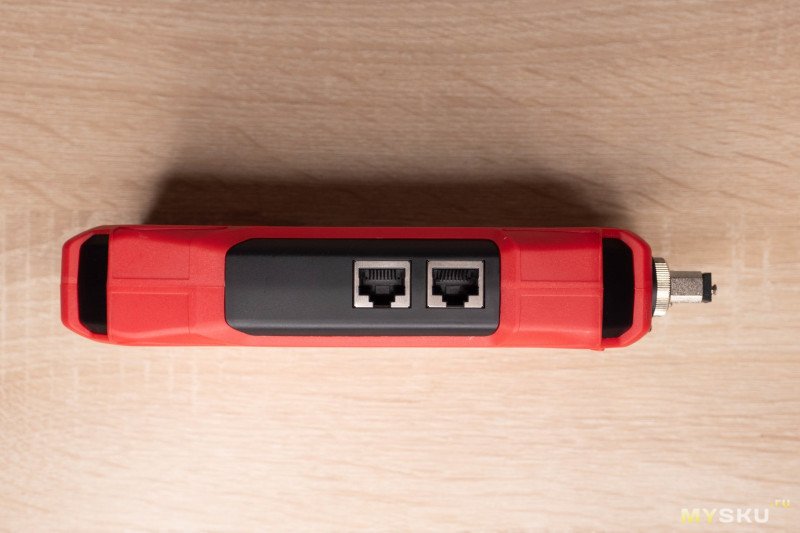

На правой и левой грани находится по два разъема RJ-45, все они используются для различных типов измерений, а один из них даже заклеен бумажкой, на которой написано, что он предназначен ТОЛЬКО для определения длины кабеля.

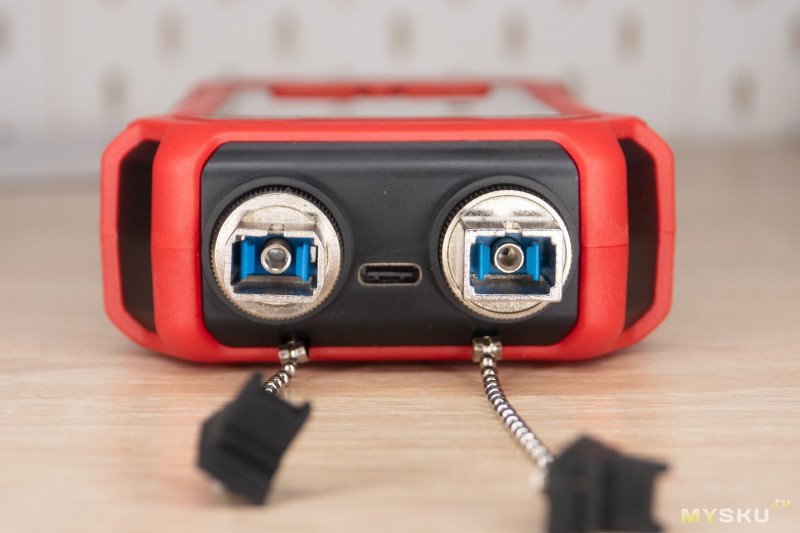

На верхнем торце под резиновыми заглушками спрятан приемник и излучатель для тестирования оптоволокна.

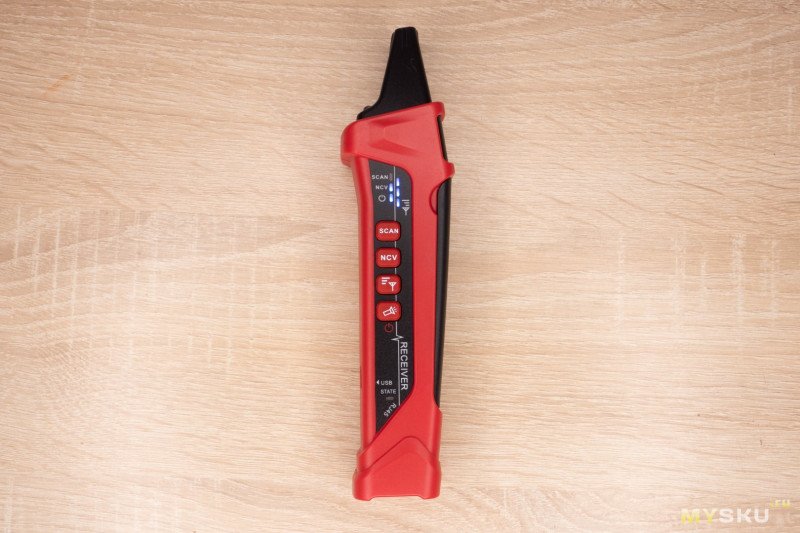

Ресивер привычного размера, форма корпуса удобная. На лицевой стороне присутствует индикация режима работы (сканирование/NCV) и чувствительности. Кнопка «Scan» позволяет переключиться между звуковым сигналом и вибрацией, «NCV» переключает режим работы, «антенна» меняет чувствительность, а нижняя управляет питанием и активирует фонарик. На нижнем торце находится разъем RJ-45, а на боковом Type-C для зарядки. Аккумулятор не съемный, ёмкость 800мАч.

Впервые вижу такую цветовую палитру. Но в данном случае это не критично. На конце второго кабеля находятся крокодилы, благодаря которым можно искать обрыв любого многожильного кабеля, например, в проводке авто.

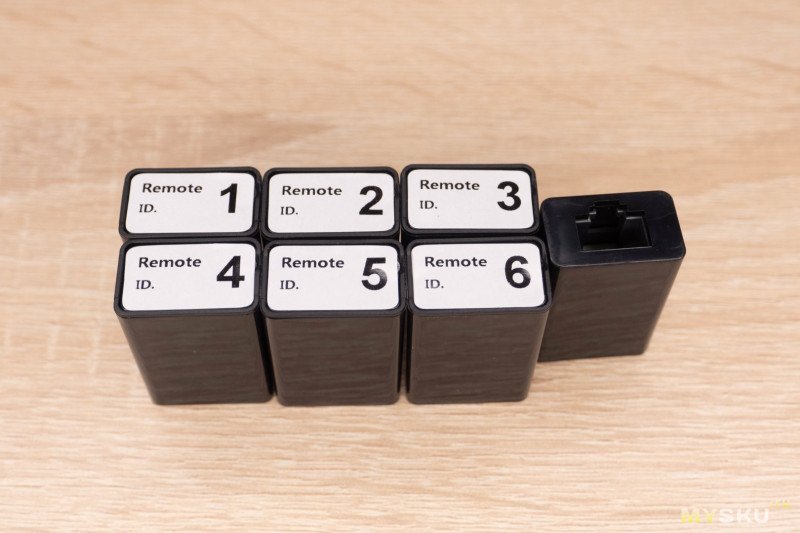

ID модулей 7 штук, поставляются в максимальной комплектации. На вид стандартные, никаких дополнительных опознавательных знаков на корпусе не нашел.

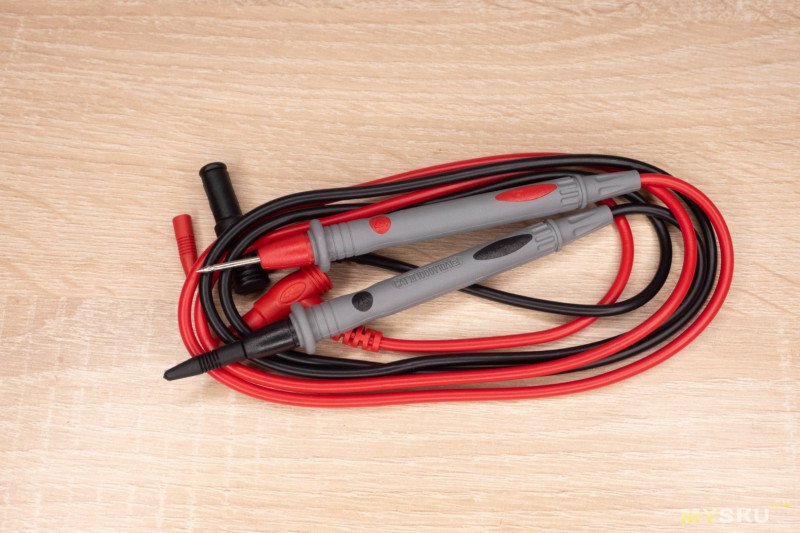

Ну и провода мультиметра обычные, на нагрузку до 10А.

Тестирование

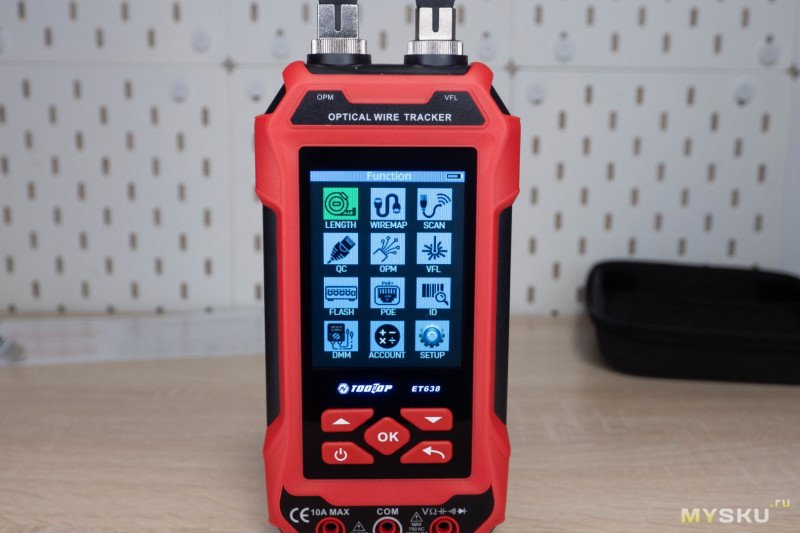

При включении на дисплей выводятся 9 инструментов для диагностики сети, а в самом конце ярлыки для входа в режим мультиметра, калькулятор стоимости кабеля и настройки.

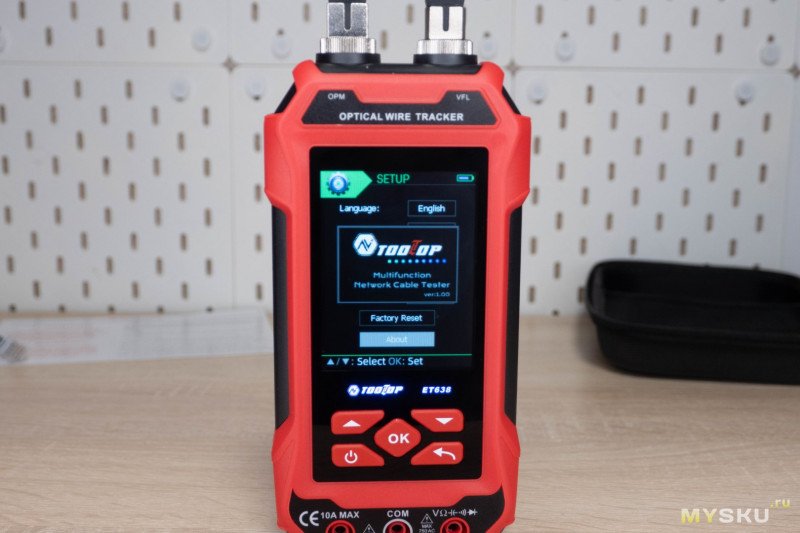

В параметрах системы можно изменить язык, яркость дисплея, время до автовыключения, а так же управлять звуковыми сигналами и подсветкой логотипа. Прошивка 1.00 и что-то мне подсказывает, что обновлений не будет. Хотя учитывая, что всё работает как положено, они и не нужны.

Длина кабеля

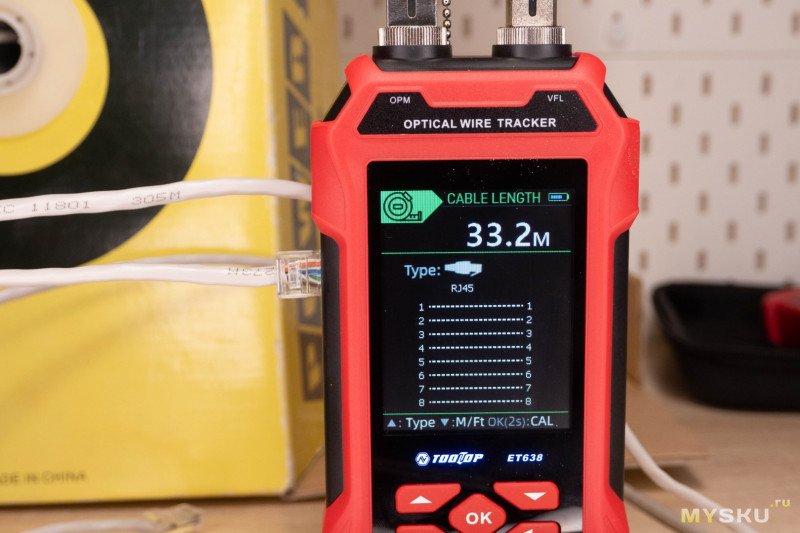

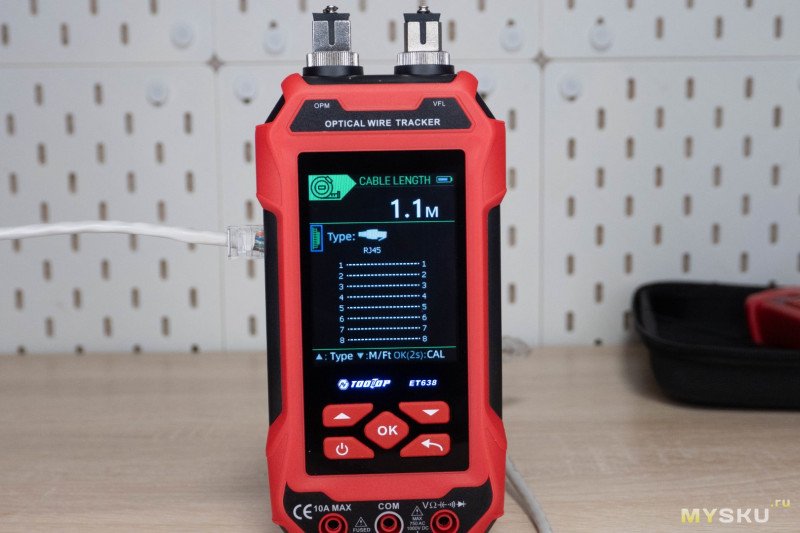

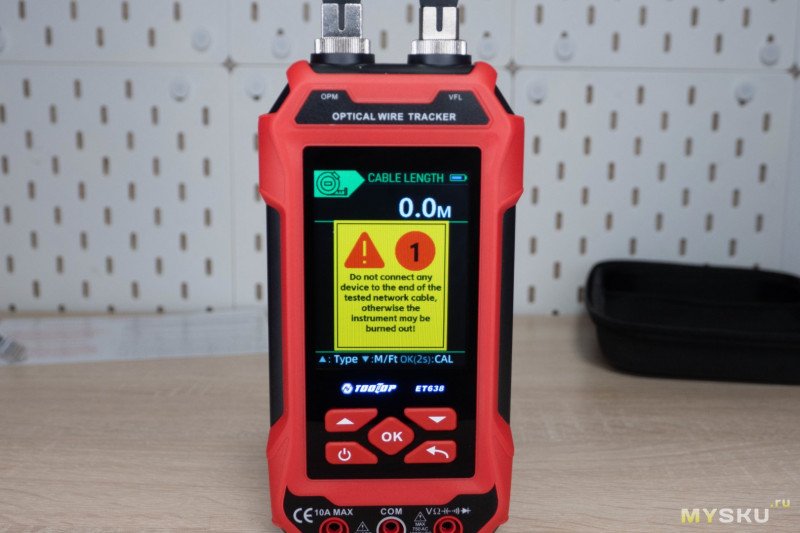

При активации данного режима, на дисплей выводится предупреждение, что к другому концу кабеля не должно быть ничего подключено, иначе можно испортить инструмент. После обратного отсчета подсветилось верхнее левое гнездо. Для проверки корректности подсчета, я обжал кабель длиной ровно 1 метр, тестер насчитал 1.1 метра. Самый длинный отрезок у меня был порядка 33 метра (участок 273-305+ по маркировке), tooltop показал 33.2 метра, что довольно близко.

WireMap (проверка кабеля)

Для наглядности я поменял местами первый и второй кабель, четвертый обрезал и вместо него вставил шестой, а седьмой и восьмой замкнул. Тестер отметил красным перепутанные пары, зеленым замкнутые, обрыв просто показан как прерванная линия. Третья и пятая жила на своих местах. Кстати, для поиска места обрыва, такой кабель можно протестировать на длину, в этом случае отобразится кратчайший отрезок и по маркировке можно найти проблемный участок.

Scan (поиск кабеля)

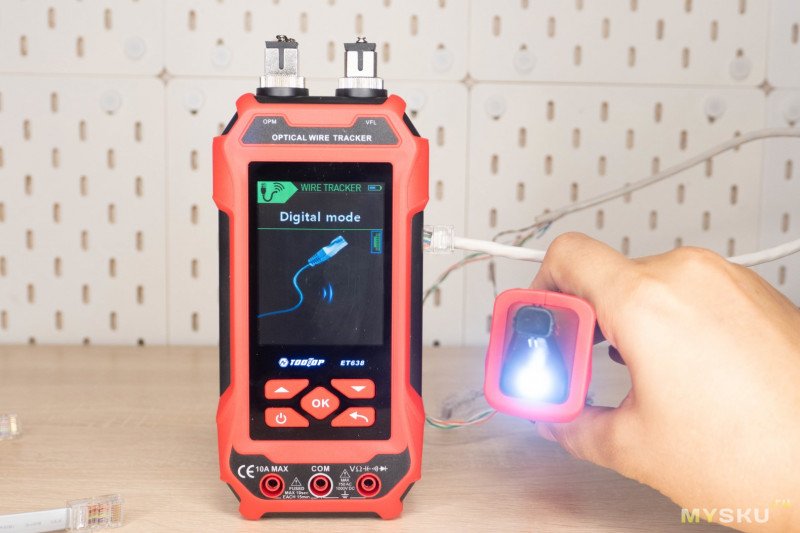

В данном режиме основным инструментом будет ресивер, который в зависимости от настроек будет моргать индикатором и пищать, либо вибрировать при поднесении к кабелю, подключенному к обозначенному разъему тестера. Очень удобно искать нужный провод в большом пучке. Если провода не обжаты, можно зачистить несколько жил и подключить к ним переходник с крокодилами на конце. Я пользовался таким методом когда заводили в стойку 200+ концов с двух этажей.

QC (качество обжимки)

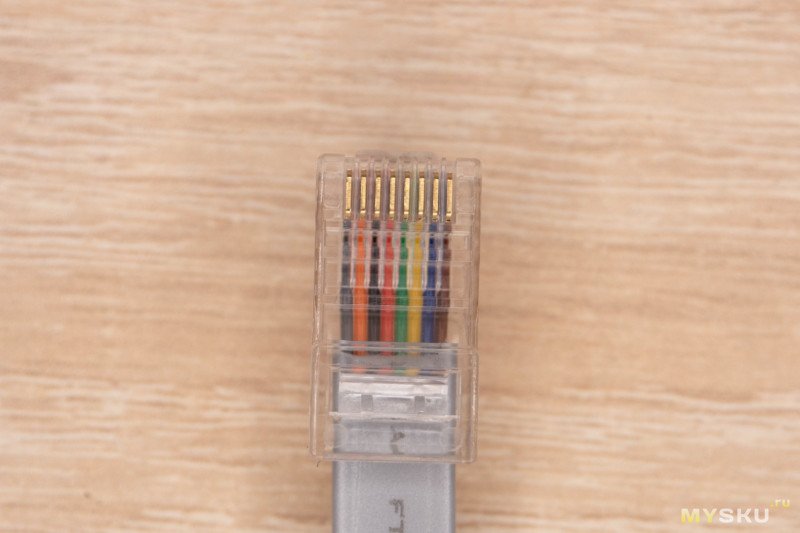

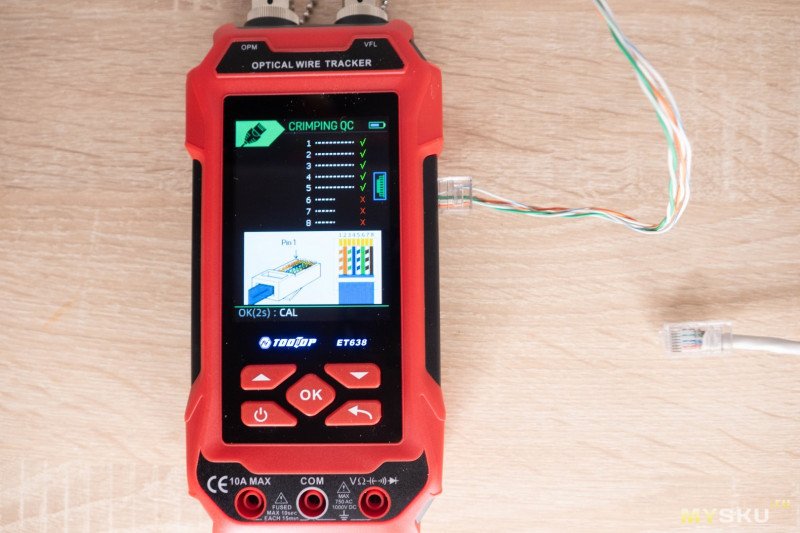

Не знаю насколько можно доверять этому тесту, т.к. ранее я им не пользовался, но если в коннекторе не будет жилы или она будет некачественно обжата, на дисплее она будет отмечена крестиком. Опция занятная, но как по мне, WireMap будет практичнее, заодно и перехлесты с обрывами покажет если они есть. Для корректной работы нужно подождать несколько секунд пока пройдет калибровка и только после этого вставлять кабель.

OPM (Измерение оптической мощности)

Сложно сказать насколько точны показания прибора в этом режиме, но как минимум можно определить жива ли линия линия и на какой длине волны работает. В моем случае всплеск мощности был на 1490нм.

VFL (визуальный локатор неисправностей)

В данном режиме используется второй выход с излучателем. Стрелками можно переключать тип свечения на постоянный и прерывистый.

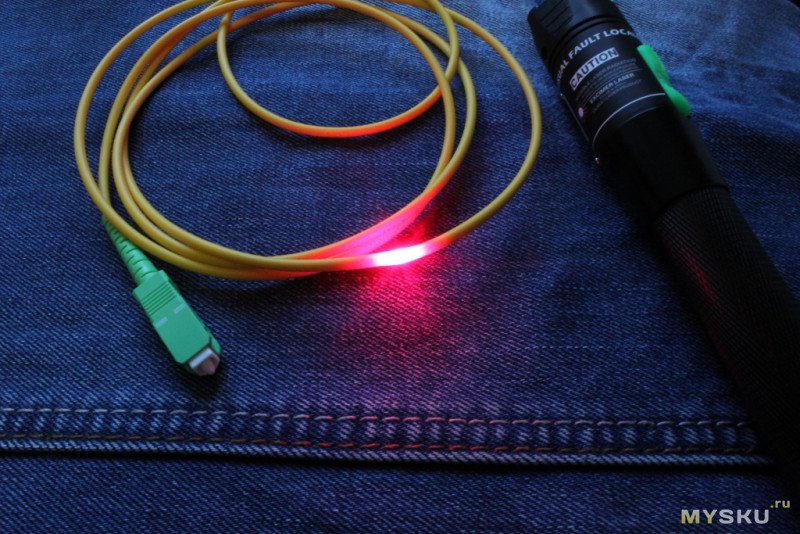

Mysker в своём обзоре демонстрировал как выглядит целый и поврежденный патчкорд.

PORT FLASH (поиск порта)

В данном режиме на коммутатор по подключенному кабелю посылается сигнал с определенным интервалом, который заставляет мигать индикатор. Благодаря этому легко определяется порт, к которому он подключен без необходимости отключать другие.

POE

В данном режиме тестируется напряжение POE коммутаторов. Для примера взял 24В инжектор, который отключается спустя 10 минут работы. Оказалось, что даже без нагрузки он выдаёт 22В, а при подключении потребителя скорее всего напряжение опускается и вовсе ниже 20В.

Remote ID (работа с идентификаторами)

Удобное дополнение для сортировки кабелей когда нет помощника. Вешаете на выходе семь модулей, на входе вставляете кабель в тестер и на экране отображается к какому идентификатору он подключен. Выходить из интерфейса не нужно, данные меняются на лету.

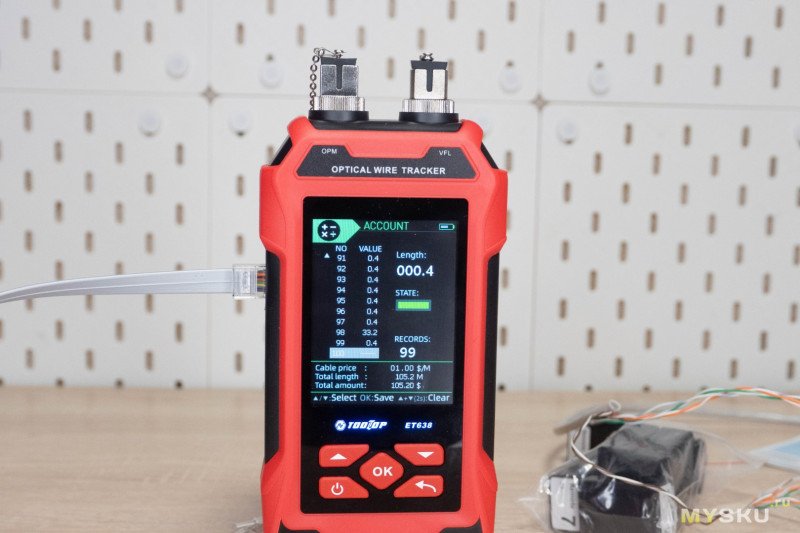

Account (калькулятор длины и стоимости)

Достаточно указать стоимость одного метра кабеля, после чего подключить кабель, нажать «Ок», повторить с оставшимися и получить общую длину со стоимостью. Всего помещается 99 строк.

Мультиметр

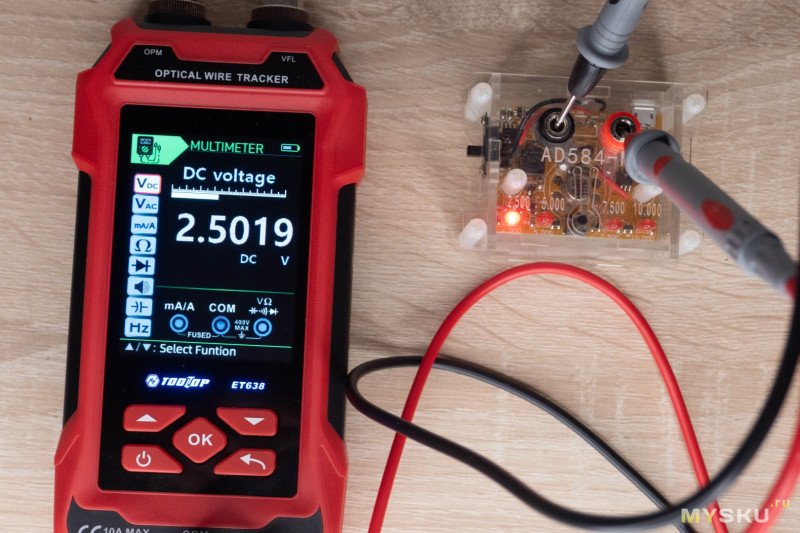

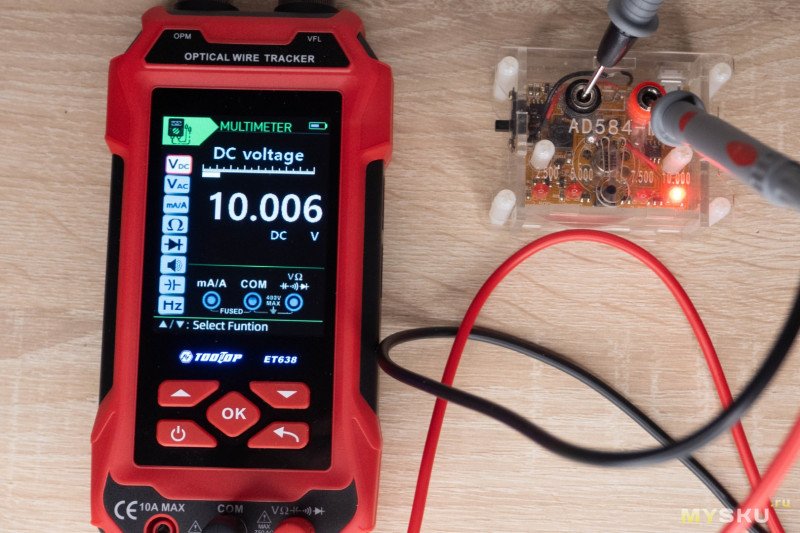

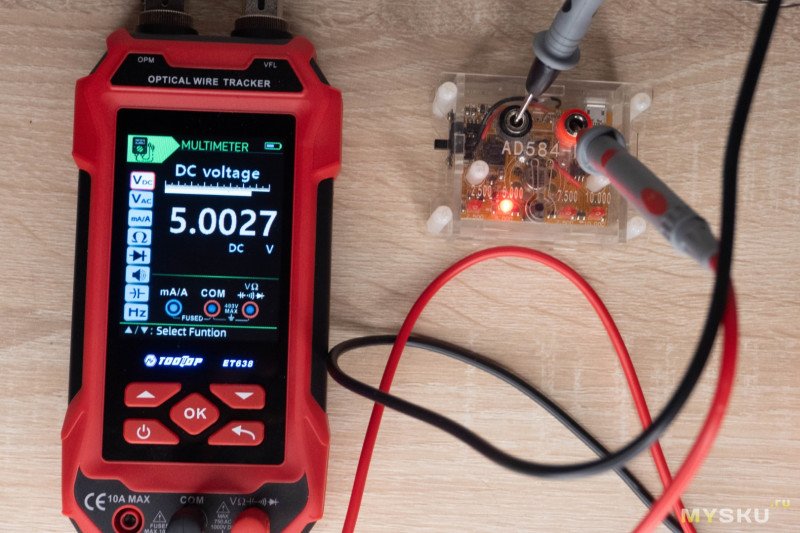

Учитывая, что это дополнительная опция, я не ждал высокой точности, но при измерении напряжения погрешность составила тысячные Вольта, что соответствовует допуску ИОН.

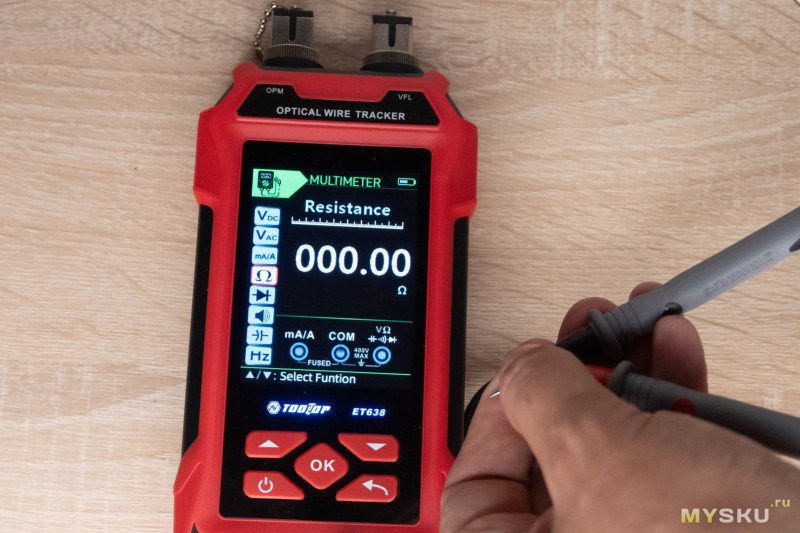

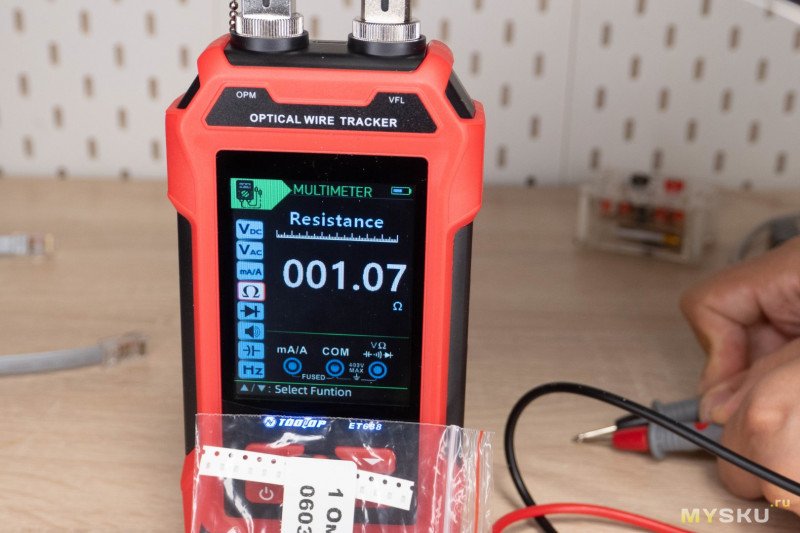

Сопротивление щупов откалибровано, при замыкании сопротивление нулевое. Обычно ни к чему хорошему это не приводит.

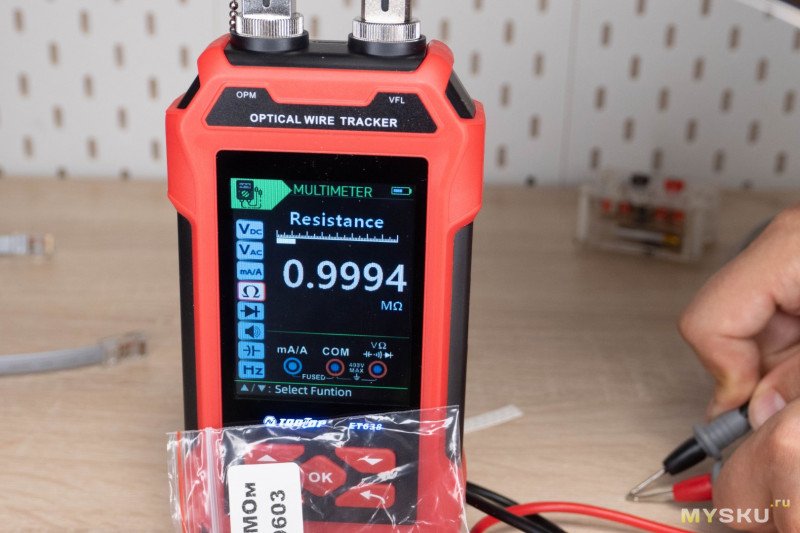

Но и тут погрешность составила тысячные доли при сопротивлении выше 1Ом.

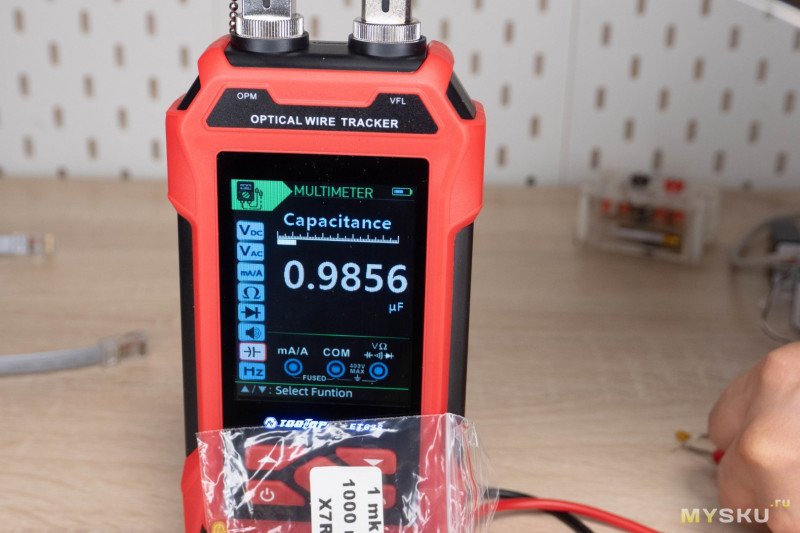

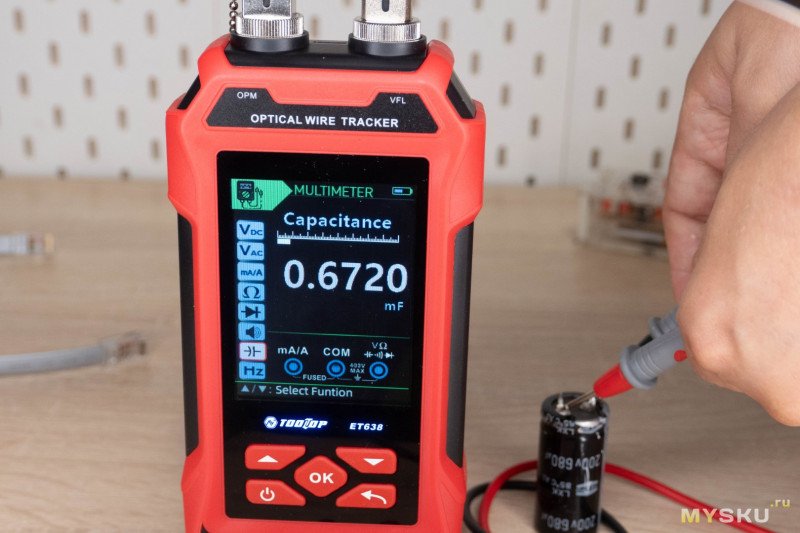

А вот ёмкость занижает, как и многие мультиметры. При 680мкФ диапазон переключился в мФ.

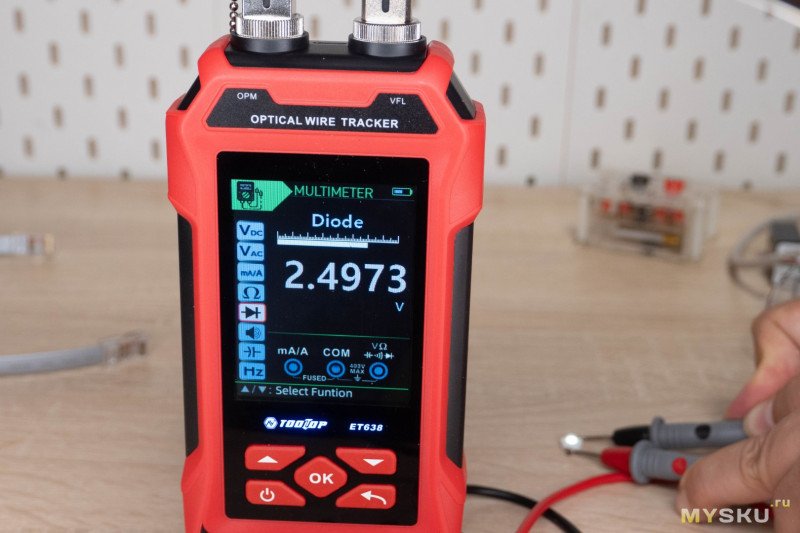

Светодиод с падением напряжения 2.5В зажигает.

А вот с частотой какая-то беда. В розетке 50Гц определяет нормально, а синус и меандр сформированные генератором с амплитудой 3В считывает с большой погрешностью. Видимо размаха не хватает.

Что внутри

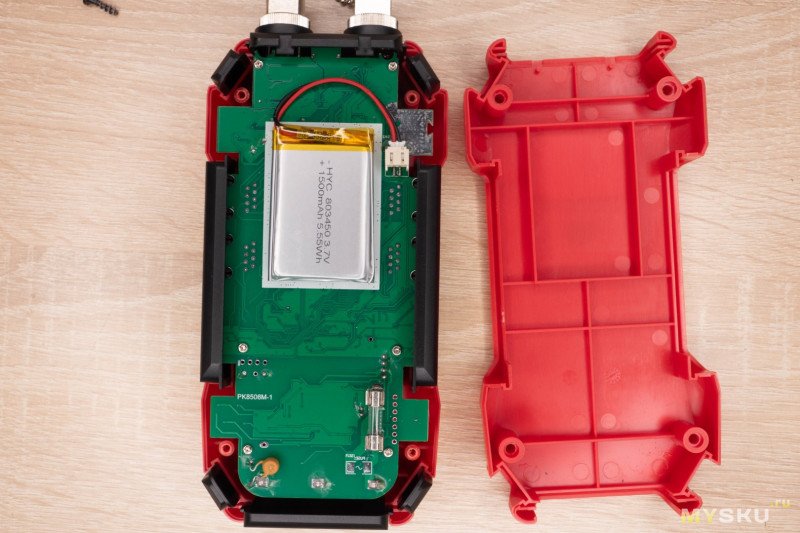

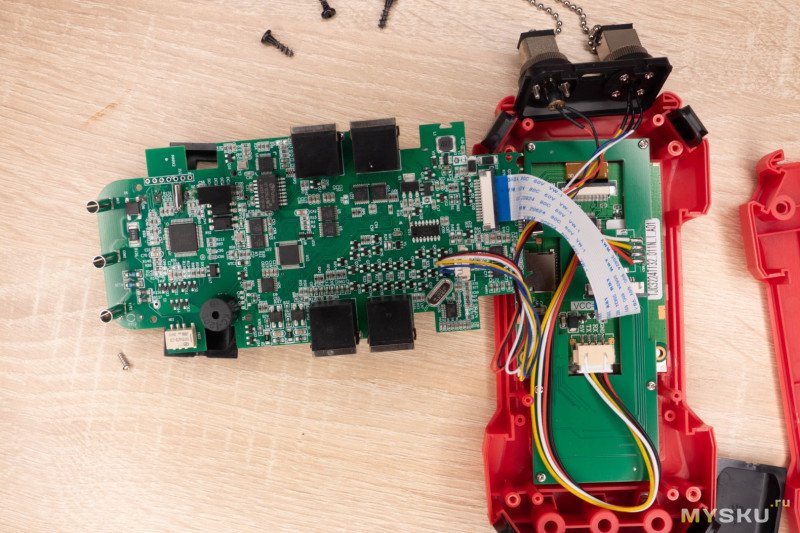

Корпус фиксируется четырьмя шурупами, в верхней части скромной на вид платы с криво припаянным конденсатором, наклеен аккумулятор ёмкостью 1500мАч.

Но с обратной стороны находится целая куча компонентов, а под ней спрятано еще две.

Маркировка потерта только на центральном контроллере.

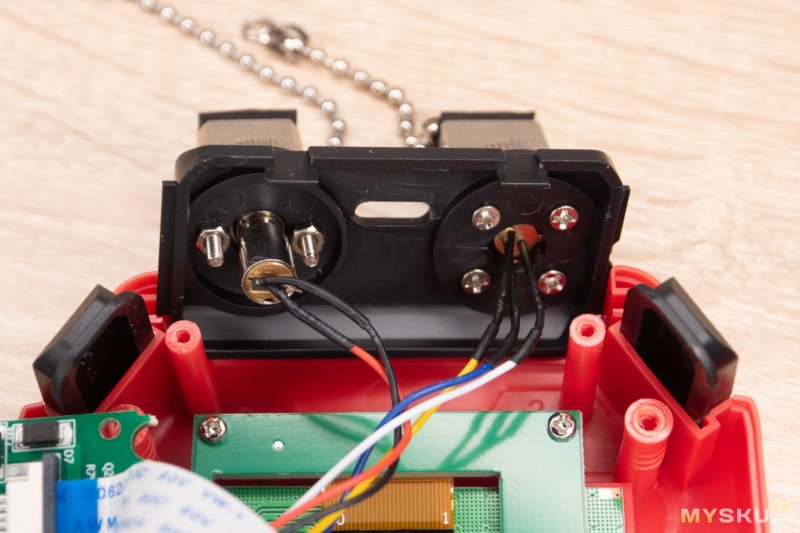

Оптическая система.

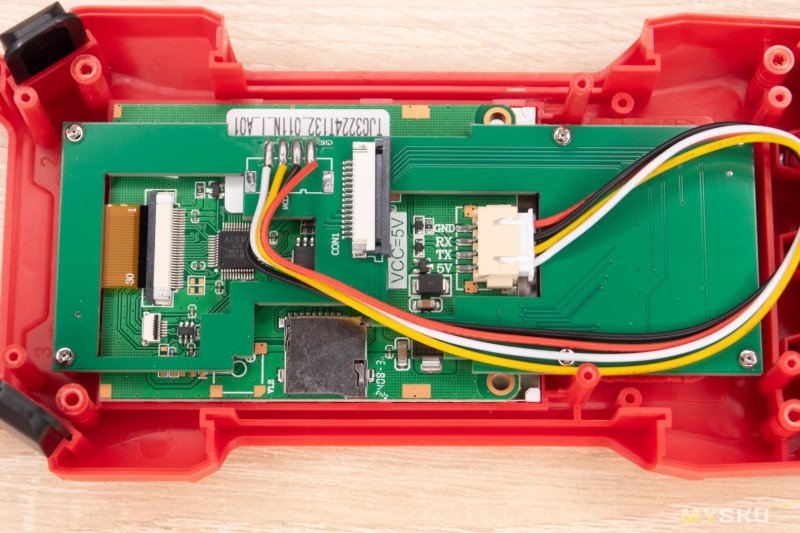

На плате дисплея есть слот для MicroSD карты. Скорее всего это запас на будущее, либо он используется для заливки обновлений прошивки. По крайней мере в меню я не нашел ничего, что может использовать расширенное хранилище.

Итоги

На данный момент это самый продвинутый тестер из тех, что у меня были. Есть обширный инструментарий для проверки как проводной сети, так и оптоволокна. Все режимы работают корректно и показатели довольно точны.

Для домашнего применения встроенный мультиметр и идентификаторы могут быть излишни, так что можно сэкономить и взять младшую модель за вполне адекватный ценник.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
