Мультиметр Uni-T UT61e+ - новая версия легендарного мультиметра

UT61E по праву считается одним из лучших тестеров по соотношению цена-возможности. Примерно год назад вышла обновлённая версия. Я долго не мог решиться брать или не брать на обзор, потом его долго не могли выслать, потом он долго ехал… И вот тестер у меня. Вышел он сильно неоднозначным, так что обзор будет эмоциональным и на первый взгляд скорее негативным. Но к счастью испортить тестер разработчикам не удалось (а местами получилось даже и улучшить) — хотя можно было его сделать еще лучше.

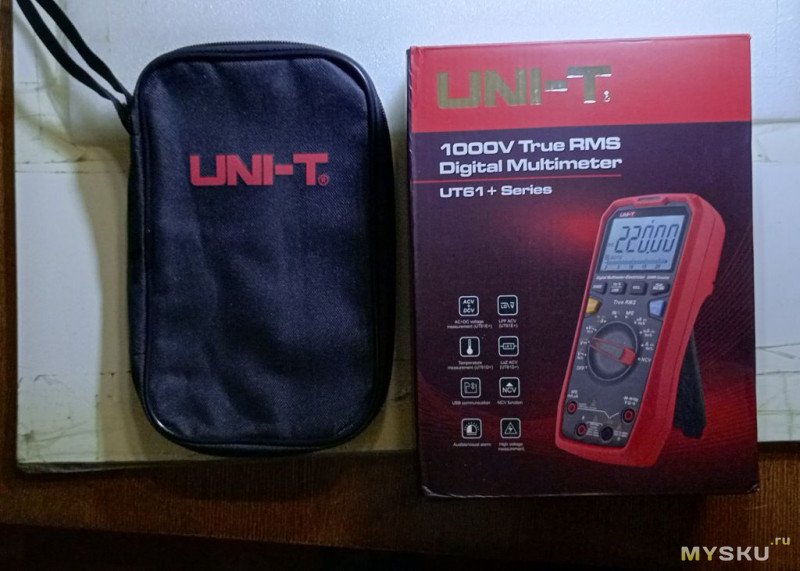

Начнём традиционно с упаковки и комплектации. Коробка по сравнению с прошлой моделью стала больше, ярче и красивше. Рисунок тестера и пиктограммки выделены глянцевым лаком, и в целом это прям подарочная упаковка. Бэнг правда традиционно прилепил свою наклейку прям в центр — ну да и ладно, я коробкой любоваться не собираюсь



По сравнению со старым тестером коробка изрядно выросла в размерах

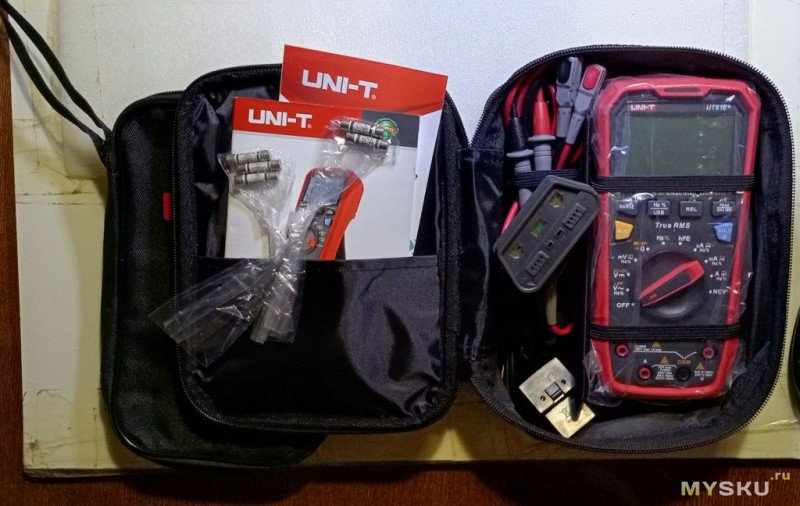

Внутри у нас сам тестер, щупы, usb-кабель, переходник для проверки транзисторов/резисторов/конденсаторов, инструкция на английском/китайском, гарантийный талон(?) и еще одна бумажка на китайском с qr кодом и картинками из браузера, где видимо можно узнать где скачивать софт для тестера. Будем проще. Вот вам
страничка тестера на официальном сайте, а вот ссылка на мануал. Кстати, мануал стоит почитать, там есть нюансы.



Сам тестер, несомненно, красавец


И по сравнению со старым стал чутка больше. Размеры, кстати, 185х88х50мм, вес — 387г с батареями.


Начнем с самой бесполезной вещи в комплекте — с переходника для транзисторов. Кому нужна функция проверки транзисторов в 2021 году — я фиг знает, потому что транзистортестер проще, лучше, информативнее, быстрее (сам определяет цоколёвку), удобнее, и единственный его минус — он не встроен в тестер.


Далее, пожалуй, USB интерфейс. Интерфейс тут уже полноценный, двунаправленный. Для определения подключения интерфейса присутствует датчик холла в приборе и парочка магнитов в адаптере, что я считаю не лучшим решением, потому что при работе с тестером магнит может оказаться поблизости. Впрочем, ни к какой катастрофе это не приведёт, я так понимаю что просто не будет автоотключения



А вот и его кишочки:


Длина провода 95см, корпус тупо склеен, что повергло меня в некоторое недоумение — можно было хоть какие-то защелки предусмотреть. Ну да ладно, у нас еще будет чему удивляться.

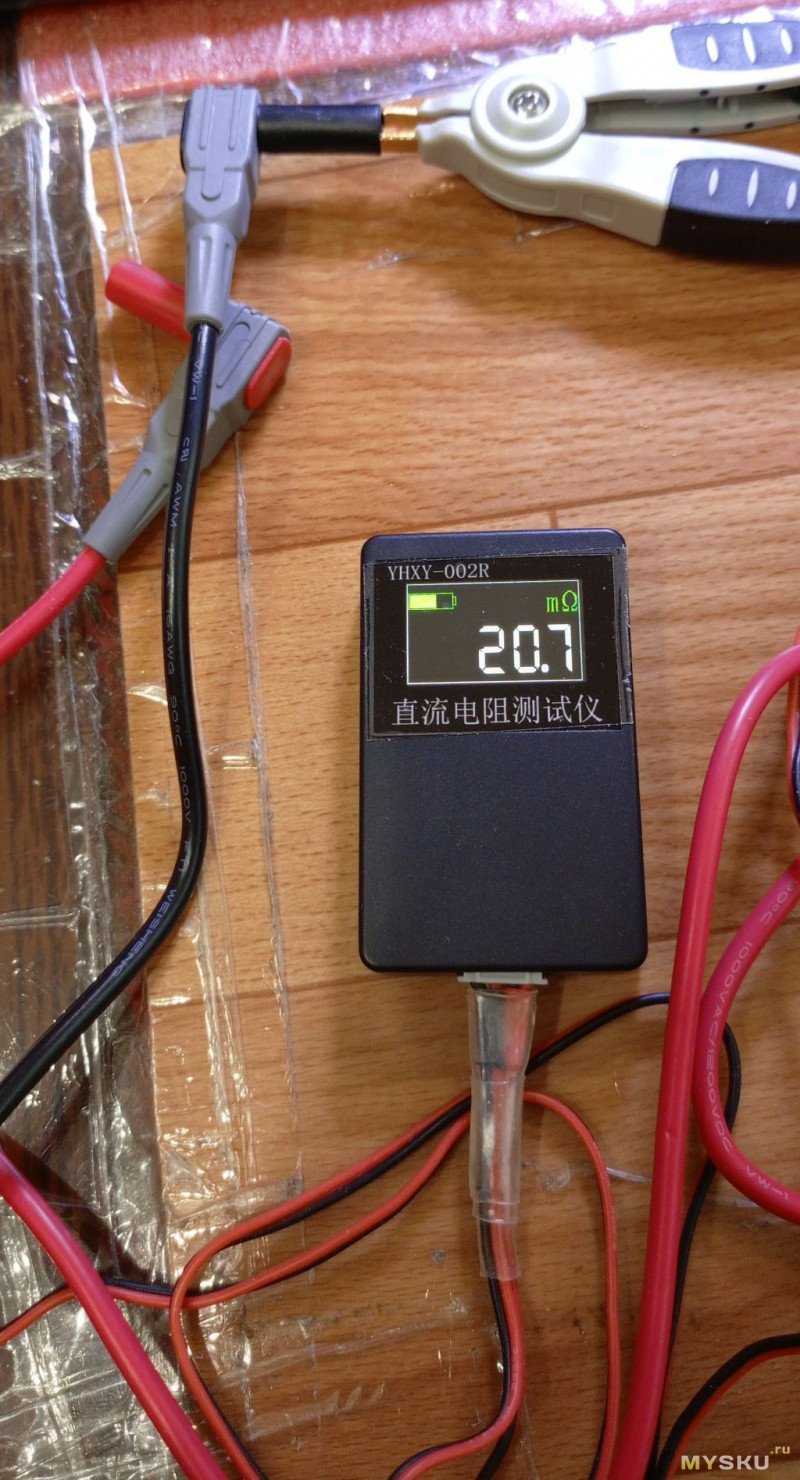

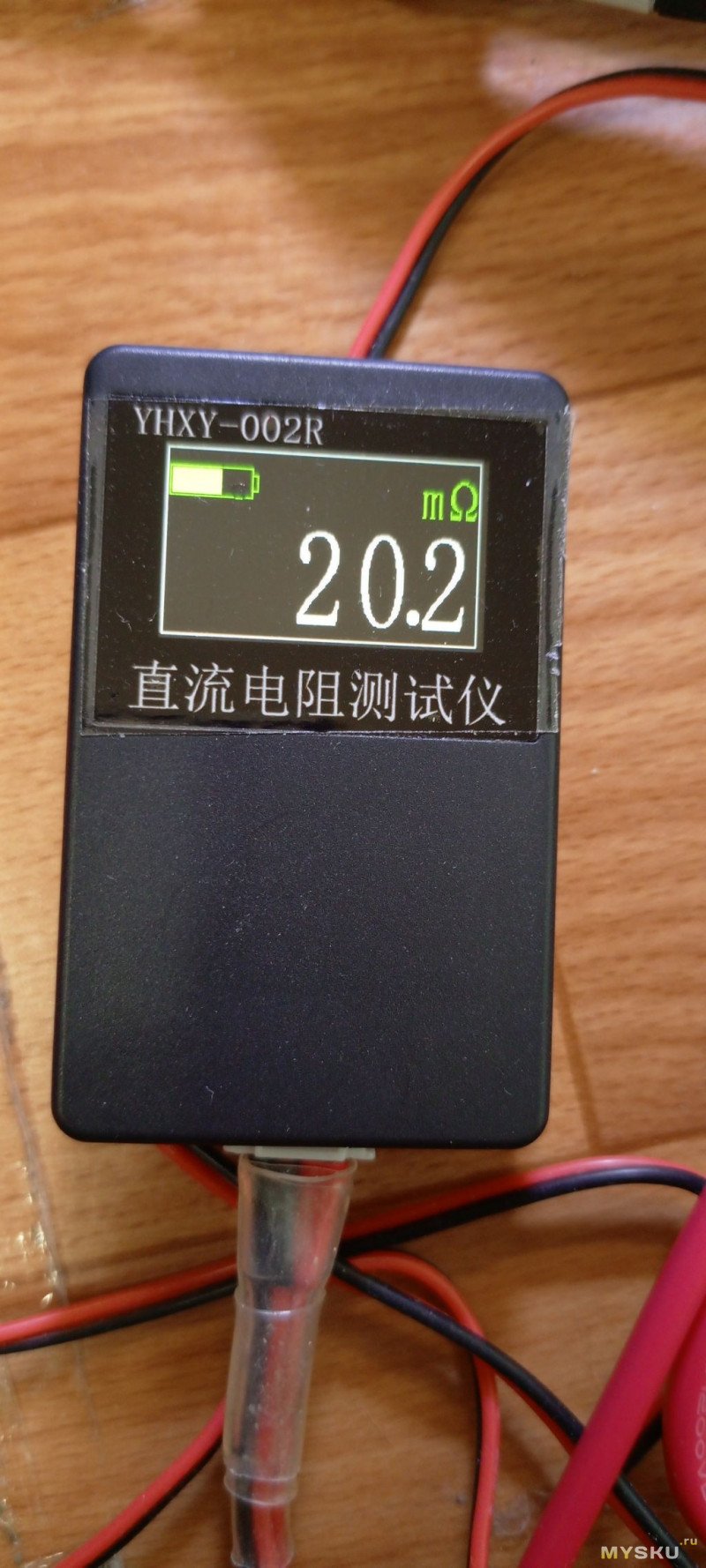

Далее щупы. CAT II 1000V без наконечников, CATIII 1000V CAT IV 600V с ними, позолоченные иглы, цанговые бананы с изоляторами, сечение 16AWG, длина 1.2м, вес 108г, 0,021Ом



Отличные щупы. Были бы, если бы были с силиконовой изоляцией. Но нет, что-то остановило в шаге от идеала — паяльника они боятся. В холодильник совать не буду — я не признаю щупы с ПВХ изоляцией, даже если она очень мягкая и не особо дубеет на морозе.

Ну и сам тестер. Я уже писал что он красавец? А неважно, можно и еще раз.




Углы обзора у ЖКИ замечательные, по-моему лучше чем у старой модели, на корпусе появились держатели для щупов, чего мне лично не хватало в старой модели. Обрезинка осталась несъемной частью частью корпуса, как и раньше, зато в районе дисплея она стала повыше, что должно защитить стекло от падений, ну и плюс обрезинка появилась кроме собственно корпуса также на переключателе (и я не уверен что это хорошо — может от грязных рук испортиться) и нижней части подставки, что крайне положительно сказалось на устойчивости тестера когда он стоит на этой самой подставке. Сама подставка стала значительно солиднее, и очень хорошо фиксируется как в открытом так и в закрытом положении. Чуть выше подставки мы можем наблюдать резьбу для штатива и прочих аксессуаров — это тоже новинка.

Всё хорошо, правда? Но и тут есть нюанс: вы можете либо защёлкнуть щупы в держатели, либо открыть подставку. Ну либо засовывать их как-то самыми кончиками в держатели, что выглядит нелепо.




Вы спросите — зачем это нужно? Ну так удобно же ставить тестер на полочку со щупами прикрепленными к нему же. Или я один так делаю? Да в конце концов я сегодня хотел снять видос как я одним щупом по второму тюкаю, прозвонку проверяю — а фиг там был, не получилось.

Под подставкой расположена крышка батарейного отсека. Винт при откручивании не выпадает, резьбовая вставка на корпусе наличествует. Под крышкой стоят 4 батарейки ААА и пара предохранителей размера 6.5х26. За доступность предохранителей респект, за то что даже теоретически не предусмотрена установка предохранителей большего размера — фу. Ну как так-то предохранители на 250В в тестере с заявленными категориями до 1000? Мне-то некритично, но в целом… ладно, проехали…

Потребляемый ток у тестера как по мне — великоват, 9-11мА в зависимости от режима, подсветка добавляет всего 3.5мА.
Для справки сравним с Owon B41t+. Собственно потребление прибора 4-5мА, общее потребление с подсветкой — порядка 16мА, общее потребление с блютусом (без подсветки) 12мА. То есть новый чипсет мягко говоря не экономичнее, а вовсе даже и вдвое больше жрёт.

По характеристикам старая и новая модель крайне близки, у нового выросла точность на постоянном напряжении с 0.1%+2 до 0.05%+5, но упала на переменном токе с частотой выше 1кГц — с 1.2%+50 до 3%+50. Кроме того, теперь нормируется и измерение емкостей на пределах 22мФ и 220мФ — 10%+5 и 20%+5 соответственно. Я свёл это дело в табличку, если кому интересно. Надеюсь не накосячил.





Кроме этого у прибора появился ряд нововведений. В частности — режим AC+DC (странно реализованный, ну да ладно), режим NCV (почти неработающий), режим проверки транзисторов (как по мне — совершенно лишний), двухцветный светодиодный индикатор над дисплеем — очень полезная, но кривовато реализованная фича, ну и отключаемый НЧ фильтр на 100Гц работающий только на ACV (на милливольтах НЕ работает, равно как и на токовых пределах). Ах да, теперь ACV и DCV — это два разных положения переключателя, в режиме AC желтая кнопка включает и выключает LPF (Low Pass Filter), а в режиме DC — включает/выключает режим AC+DC, который выглядит как перемигивание на экране значений постоянного и переменного напряжения примерно два раза в секунду. В положении mV желтая кнопка как и раньше переключает AC/DC. Кстати, пропало отдельное положение для измерения емкости — его объединили с измерением сопротивлений (и предвосхищая — подрежим в этом положении селектора не запоминается при выключении тестера). Еще одно странное новшество — кроме пикового детектора, как в первой версии у нас теперь есть и мин/макс режим. Правда P-max и P-min работают только для переменки, а просто max/min и для переменки, и для постоянки, и для прочих режимов, включая сопротивление, но не ёмкость и частоту.
Чуть не забыл! теперь у нас есть подсветка! Не особо яркая, какая-то голубовато-белая, горит до срабатывания автоотключения, которое составяет 15 минут. Ну и автоотключение традиционно блокируется при включении тестера с зажатой желтой кнопкой. Если автоотключение выключено — то подсветка горит по-моему постоянно, во всяком случае через минут 20 мне надоело и я тестер выключил. И такое поведение я считаю скорее плюсом чем минусом. Я б пожалуй всё же отключал минут через 20-30, но чем гасить через две минуты — лучше пусть постоянно горит, так хоть какой-то смысл есть. Тем более, что подсветка потребляет всего 3.5мА, тогда как весь остальной тестер в среднем 10мА — наоборот было бы страшно, а так — мелочи жизни.

Температуру, к сожалению, так и не завезли :(

Режим AC+DC работает так:



Впрочем, плевать на AC+DC! Чем славился Ut61e? правильно, своей скоростью, в частности барграфом. Давайте же проверим, не испортили ли? Подадим треугольник 0-2В с частотой от 1Гц и выше и сравним! В видео каждый писк — это увеличение частоты на 1Гц.



Как видим, скорость не только не испортили, но сделали даже лучше! Старый тестер «загнулся» где-то на 15Гц, новый — аж на 30Гц (я о барграфе)

И сразу проверим скорость автовыбора пределов, на примере резистора 100 Ом и вкл-выкл 10В ИОНА




Скорость — норм! можно выдыхать ;)

Ну и раз уж мы полезли под крышку — давайте посмотрим кишочки. Открываем и сразу приятно удивляемся конструкции — тут и экран из толстой жести, и батарейный отсек с платой соединяется пружинками, и гнёзда щупов цельные, а токоведущие от платы прикручиваются к ним винтами — супер! Опять же — защиты уже посерьёзнее чем в прошлой версии, и сравнимы с тем что было в ut61e для Европы, со всеми сертификатами. Там правда и предохранители побольше были, ну да ладно.




Переключатель — ничего необычного, смазан




Подробности — под спойлером

По схемотехнике. у нас тут стоит АЦП ES232 от Cyrustek который обеспечивает внезапно 30000 отсчётов, а не 22000 как в тестере. В качестве TrueRMS преобразователя стоит ES5 того же производителя, имеющий очень неплохие параметры, в частности, 1MHz 3dB Bandwidth for VRMS＞100mVRMS, и опять же мне тут не совсем ясно чем вызвано ограничение в 10кГц у тестера.

епромку я конечно же считал, дамп тут

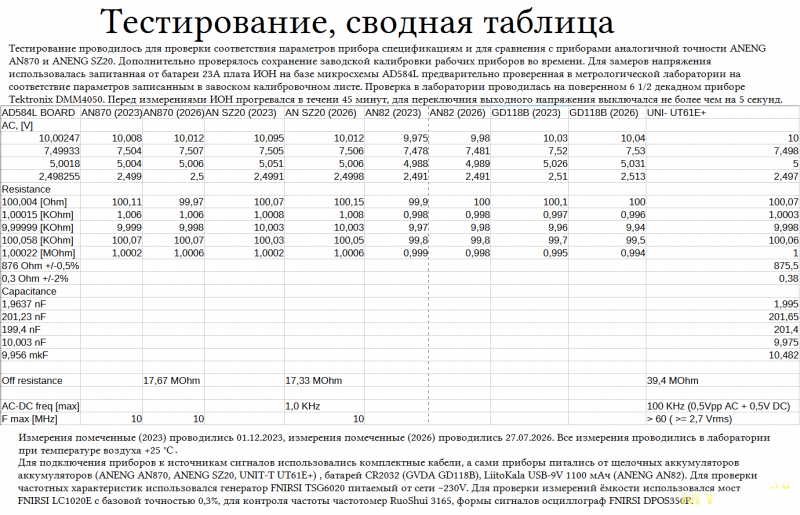

Немножко метрологии. Сравним данный тестер с имеющимся ut61e и vc8145. Берем ИОН



Смотрим. По-моему отлично

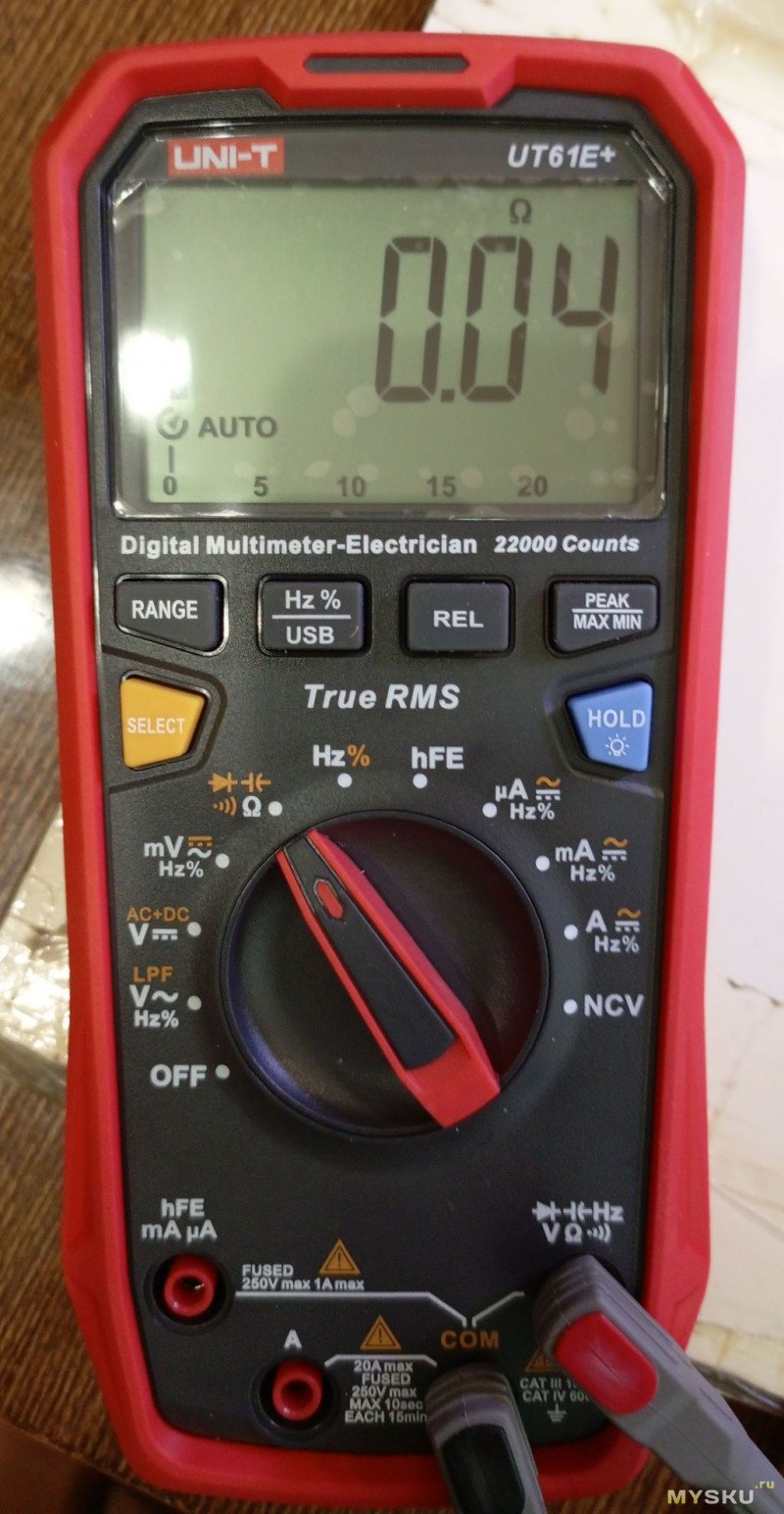

Измерение сопротивления. Сравним с ut61e, VC8145 показал где-то между этими двумя тестерами.

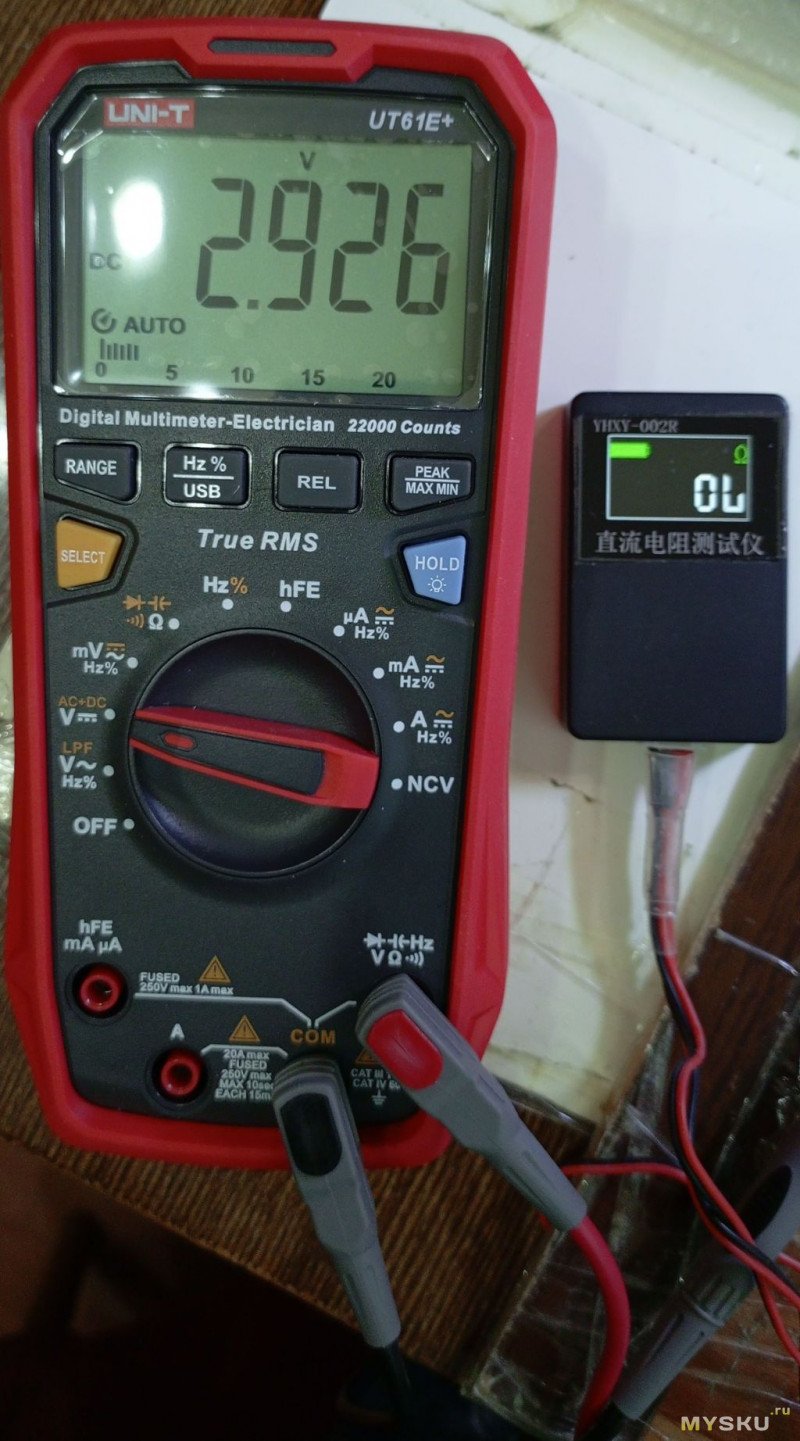

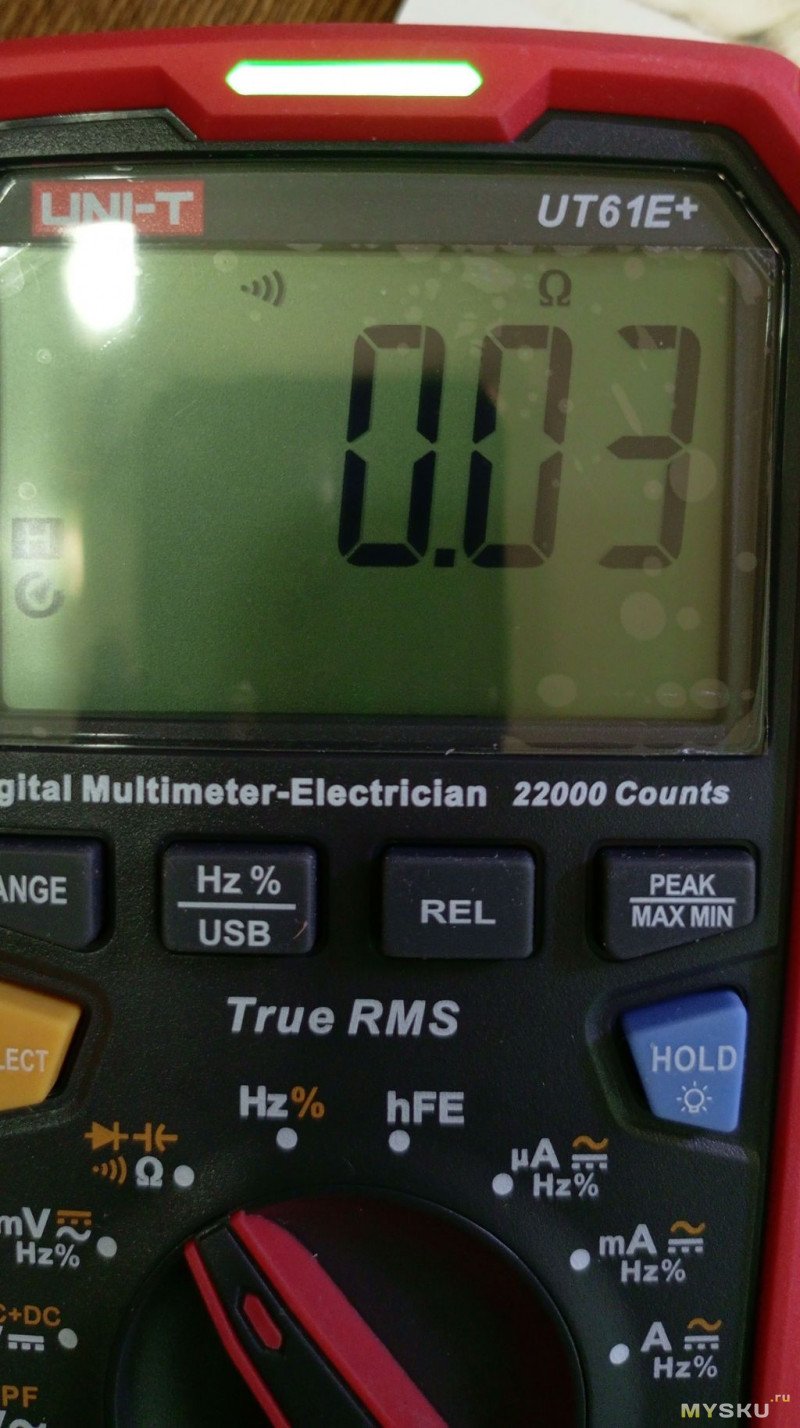

Кроме сопротивления у нас есть диоды и прозвонка. Удивительно, да? ;) На омах напряжение на выходе тестера минус 0.65В, на прозвонке минус 3.2В, на диодах — 2.97В. Белые диоды засвечивает, но не измеряет. Кроме того, есть киллер-фича, а именно — двухцветный светодиод над экраном, который вроде как должен помогать при прозвонке и проверке диодов. А именно: в режиме прозвонки при сопротивлении менее 50 Ом этот светодиод загорается зеленым и тестер пищит, при сопротивлении более 50 Ом не пищит, показывает значение сопротивления, а светодиод горит красным. В режиме проверки диодов светодиод горит красным и тестер пищит когда падение менее 0.12В. А когда более, но не обрыв — светодиод горит зелёным. При этом при подключении диода в прямом направлении кроме зажигания зеленого диода тестер издает еще и кратковременный «пип», что очень удобно. И казалось бы — так всё замечательно выходит, но во-первых — почему КЗ в режиме диодов горит красным, а в режиме прозвонки зеленым?! Во-вторых — как бы это прискорбно ни звучало, но индикатор при прозвонке загорается где-то через пол-секунды после замыкания щупов (а в режиме проверки диодов — и пищалка при КЗ тоже срабатывает с такой же задержкой). При этом сама пищалка работает очень быстро, тут не испортили ;) Но полезность этого светодиода в таком исполнении стремительным домкратом близится к нулю. Видео проверки резисторов, диодов, прозвонки и т.д, для демонстрации всего вышеописанного:



Как видите, прозвонка тут своеобразная, надо полагать программно-аппаратная, то есть при коротком касании отрабатывает аппаратный детектор в АЦП, при длительном — подключается уже контроллер, зажигает светодиод, ну и обеспечивает задержку отключения пищалки, что по-моему весьма и весьма неплохая реализация, за исключением задержки включения светодиода.

Емкости не особо порадовали по двум причинам — во-первых старый тестер мой эталон измеряет точнее, во-вторых измерение больших емкостей стало заметно дольше. Но в плюсе у нас малая (или хорошо скомпенсированная) собственная ёмкость — всего 0.015нФ без щупов.



Электролит на 3300мкФ старый тестер измеряет за примерно 4с, новый — за примерно 10.5с. И это очередной небольшой, но фэйл, чёрт возьми.



Проверка транзисторов работает



Правда, если угадать с полярностью транзистора (PNP/NPN) и пихать его в соответствующие гнёзда — то тестер полюбому что-то покажет, не важно правильно ты ногами попал или перепутал цоколёвку.

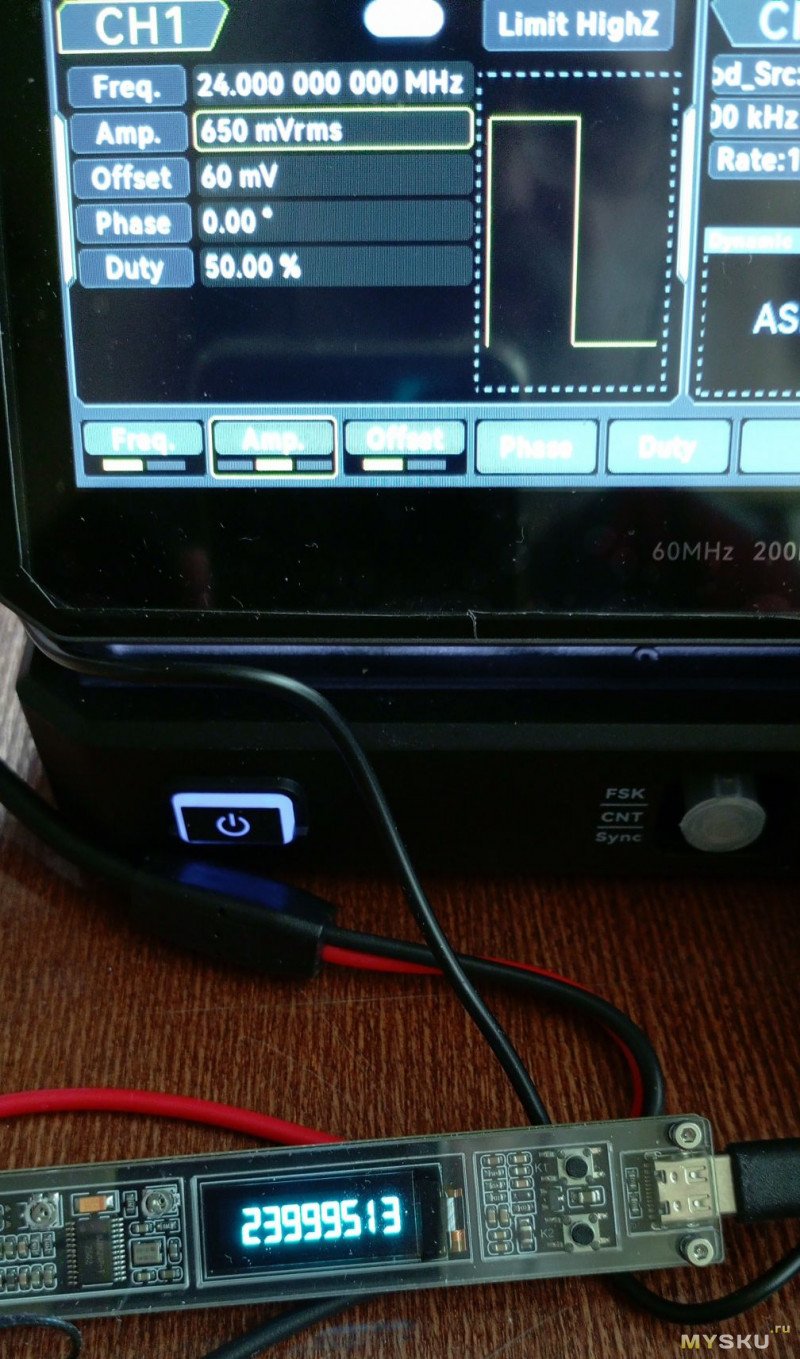

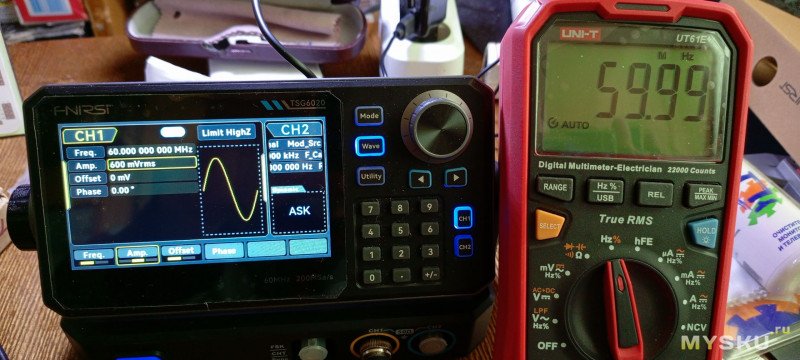

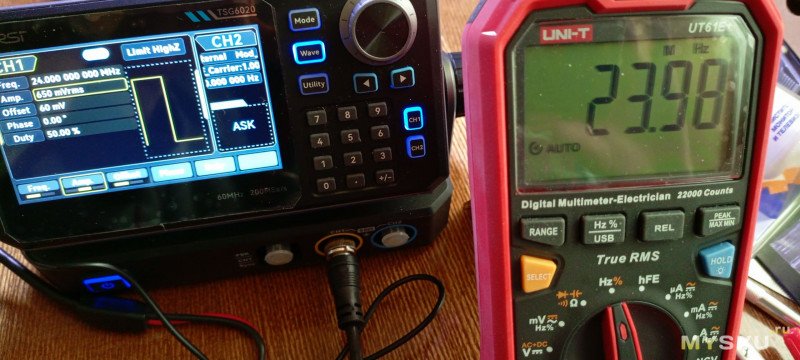

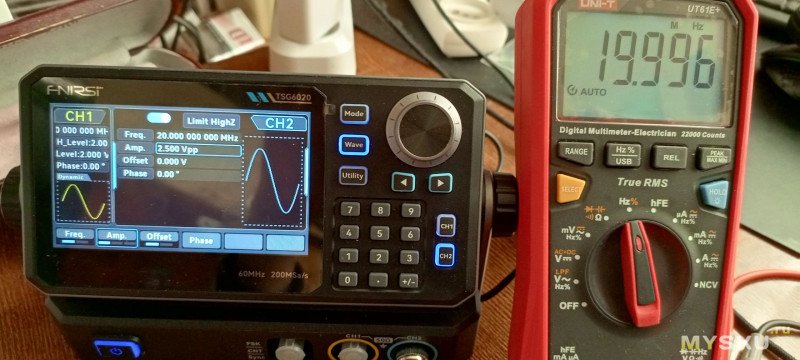

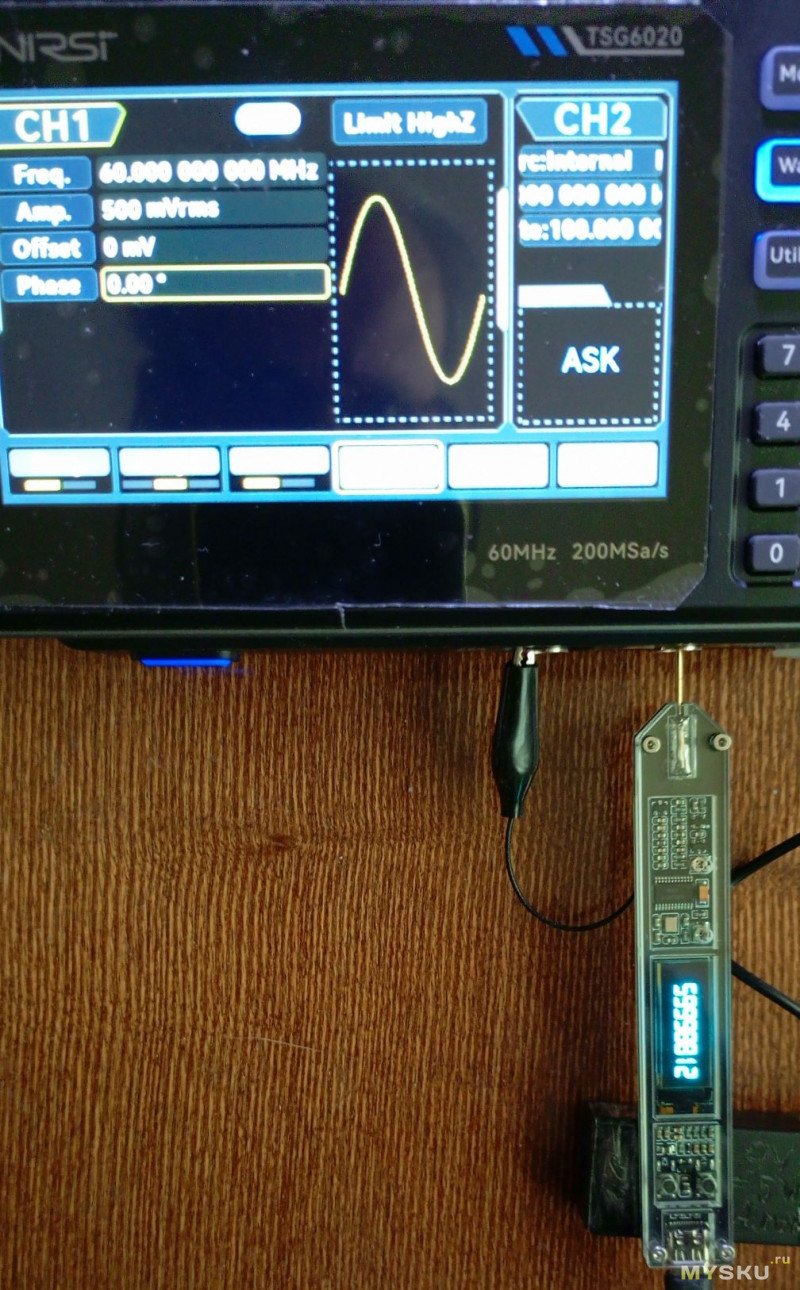

Частоту наизмерял до 60МГц, после чего у генератора закончимлись возможности ;)

По токам. сопротивление шунтов на мА — 5 Ом вместо 10 Ом у старого, на мкА — 500 Ом вместо 1кОм у старого. Хотя в даташите есть схема, позволяющая при помощи одного операционника снизить сопротивление шунтов до 50 Ом:



Любители на PlusPda могут это придумать и реализовать, разработчики uni-t чот не особо. хотя казалось бы — всё придумано за них разработчиками АЦП.

Режим NCV. О, да. Нагляднейшая демонстрация как не нужно. Хотя опять же, казалось бы — сколько лет уже все подряд пихают эту функцию в тестеры, и у всех более-менее получается. А тут прям эпик фэйл. Надо ли говорить что в стене я данным тестером не нашел НИЧЕГО, как ни старался?



Кстати, если почитать инструкцию — выясняется прелюбопытнейшее: кроме прозвонки и поиска проводки, индикатор над дисплеем может загораться и в некоторых других случаях, а именно — при измерении напряжения выше 1000В, тока выше 10А, и когда температура внутри корпуса поднимается выше 75 градусов (гаснет при 40 градусах). То есть термодатчик внутри есть, и он подключен к микроконтроллеру который управляет в том числе и светодиодом… Почему я обратил на этот факт внимание — напишу ниже.

Так как у нас есть подключение по USB — обязан быть и софт. Скачиваем, ставим. как говорится — «бедненько но чистенько». Период измерений настраивается, но более 5 измерений в секунду мне добиться не удалось, даже выставив период 10мС



Собственно, по скриншоту видно всё — и интерфейс, и возможности. Накопленную информацию можно распечатать в виде таблицы, либо экспортировать в эксель.

В целом я рассказал уже всё что я увидел у этого тестера. И теперь мне хотелось бы просто побомбить. Я уже высказывался о данном тестере, когда еще только видел обзоры, смотрел инструкции, фоточки схемотехники, то есть был теоретиком. теперь у меня есть этот тестер, и я могу рассуждать про хорошо и плохо вполне аргументированно, держа его в руках и наглядно наблюдая, а не додумывая.

И я пожалуй даже спрячу этот поток мысли под спойлер, хотя и рекомендую прочитать, если вы интересуетесь данным тестером.



Ну и подытожим. Хороший тестер. Вполне хороший. Странный вывод после вышесказанного, не так ли? Но нет, ничего странного. Он почти не хуже предыдущего. Местами даже чуть лучше. Особенно если предыдущий никогда в руках не держал — да просто супер-тестер. Засада в том, что он не особо-то и лучше по функционалу. Да, чутка улучшили точность. Так оно у HY-19E и аналогах с 19999 отсчетами такое же. Только они стоят не сотку баксов, а где-то 30. NCV? Так оно не для этого тестера вообще, да и не работает толком. Транзисторы? Сколько там транзистортестер стоит? баксов 10 за самый простой? Вот его взять — сильно лучше будет. Подсветка? Ну ок, хотя мне и не надо. Автоотключение — отлично, согласен, но это скорее разрабам прошлой модели руки оторвать. Но в принципе — да, чтобы сразу работать, а не в кишках копаться. USB? Опять же — не аж так часто оно надо, но ок, хотя по сути просто шнурок другой положили, вывод данных на комп был и у прошлой модели. Могли б и блютус поставить тогда сразу, 2021 год на дворе. Хотя у uni-t есть адаптер внешний. Крону выкинули? Молодцы, но с появлением литиевых 2S «крон» проблема как-бы немного потеряла актуальность… НО в принципе — аргумент, чего бы и нет? Были бы щупы силиконовые — был бы еще один аргумент. А так они паяльником на раз-два прожгутся, будет жалко же — уже б дешман какой ложили, понизили себестоимость… Вот лично для меня по итогу ключевым аргументом было бы измерение температуры. Есть температура? Всё, меняю ut61e на ut61e+ без раздумий. Но увы, не завезли.

Первый ut61e я взял на распродаже грубо за 45+- баксов. Лет наверно 5+ назад. Разумной считаю за него обычную цену в 50-55 (распродажная соответственно порядка 45). Полезные апгрейды у ut61e+ я оцениваю баксов в 10, ну фиг с ним, в 15, с учётом фактора новизны. Итого ut61e+ с моей точки зрения не должен стоить дороже 65, потолок 70 баксов, а на распродажах просаживаться до 50-55, и это будет достойная цена за вполне адекватный тестер. Но я в последнее время заметил тенденцию к заметному подорожанию продукции uni-t, так что шансов мало.

Хочу еще раз подчеркнуть, что несмотря на весь мой этот вот бомбёж и пригорание — тестер на самом деле вышел неплохим. И нет, я не отрабатываю п.18, что было бы странно предполагать, прочитав обзор. Тестер не стал хуже, ну может быть капельку и местами. Это просто завышенные ожидания, скорее всего, и искреннее недопонимание логики разработчиков и их выбор доработок и ограничений. Ну и реализация этих доработок тоже, конечно. По большому счёту точно так же можно бомбить и по поводу старой модели — автоотключение, крона эта дурацкая, подсветки и температуры нет… Но в целом же хороший тестер? Да отличный, за свою цену-то. Аналогично и этот — нормальный тестер, просто от него другого ждали.

Так что если увидите плюсовую модель за хороший ценник — брать МОЖНО. Но если рядом будет старая модель по хорошей цене — выбор ой как неочевиден и неоднозначен…

PS:
Ах да. Так как мой обзор далеко не первый — у вас может сложиться впечатление, что я фактически пересказал Дэйва



Так вот — нет. И на хоботе, и на коте, и на казусе я писал примерно то же самое, еще ДО выхода видеообзора от Дэйва. Потом я этот обзор несомненно посмотрел, удивился что наши мнения сошлись прям до деталей, и благополучно забыл о чём он говорил ;) Честно. После того как написал свой обзор — пересмотрел его видео, и в очередной раз удивился что и он и я обратили внимание на ровно те же детали и нюансы. Особенно, блин, в плане температуры. Повторюсь, я об этом писал еще задолго ДО видео Дэйва, чисто по фоточкам анализируя. Ну и в целом, можно брать и старую версию и новую — не обломаетесь. Они почти одинаковые. И именно поэтому новый не стоит значительной переплаты. Впрочем, я начинаю повторяться ;)

Традиционно у нас есть купон: BG8d9801 снижает цену до $74.99 до 30-го июня
75 баксов это конечно выше чем желаемые 60, но уже и не 90 ;)
