Источник питания TracoPower TMLM04105. Попытка ремонта
Промышленная автоматика должна быть надежной.
А как оно на самом деле?
Модуль рассчитан на преобразование переменного напряжения 100-240 вольт в постоянное 5 вольт с током нагрузки до 800 мА.
По факту — пафосное зарядное для мобильного телефона в исполнении для монтажа на печатную плату. Впрочем, у производителя есть целая линейка этих блочков на разные мощности и выходные напряжения от 3,3 до 24 В.
Несмотря на всю пафосность и стоимость, модуль вышел из строя с местным оплавлением корпуса:

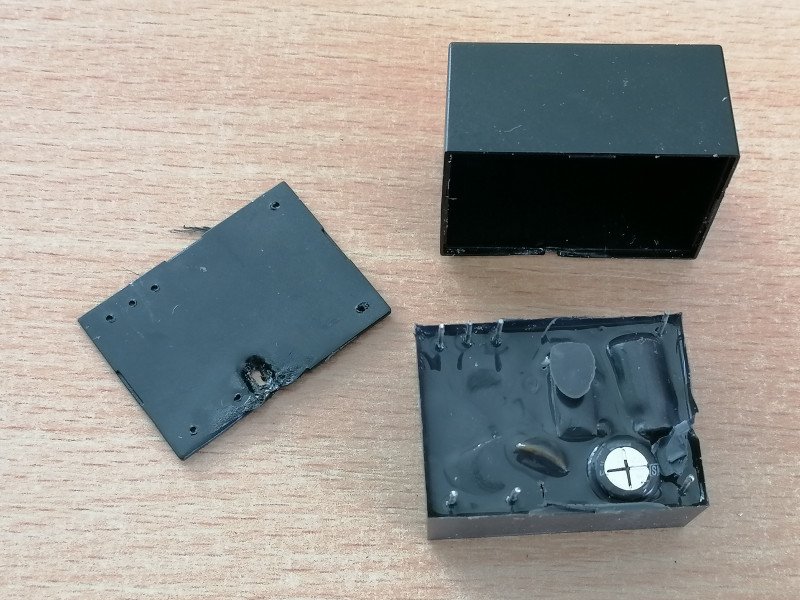

Внутри он был залит герметиком. Если решите разбирать такой — сковыривайте верхнюю крышку, пока он ещё впаян в плату. Это дает шанс снять её без повреждений.
Обковыриваем герметик мелкой плоской отверткой:
Компоновка плотная:
Нижняя сторона платы:
Входной электролитический конденсатор немного поддут:
После его замены блочок запустился(а вот агрегат в целом — нет).
А как оно на самом деле?
Модуль рассчитан на преобразование переменного напряжения 100-240 вольт в постоянное 5 вольт с током нагрузки до 800 мА.
По факту — пафосное зарядное для мобильного телефона в исполнении для монтажа на печатную плату. Впрочем, у производителя есть целая линейка этих блочков на разные мощности и выходные напряжения от 3,3 до 24 В.Несмотря на всю пафосность и стоимость, модуль вышел из строя с местным оплавлением корпуса:
Внутри он был залит герметиком. Если решите разбирать такой — сковыривайте верхнюю крышку, пока он ещё впаян в плату. Это дает шанс снять её без повреждений.Обковыриваем герметик мелкой плоской отверткой:Компоновка плотная:Нижняя сторона платы:Входной электролитический конденсатор немного поддут:После его замены блочок запустился(а вот агрегат в целом — нет).
Самые обсуждаемые обзоры
| +59 |
3648
61
|
| +23 |
1902
40
|
| +45 |
2829
37
|
Сколько зарядка на мощность менее ампера стоит? А она сложнее…

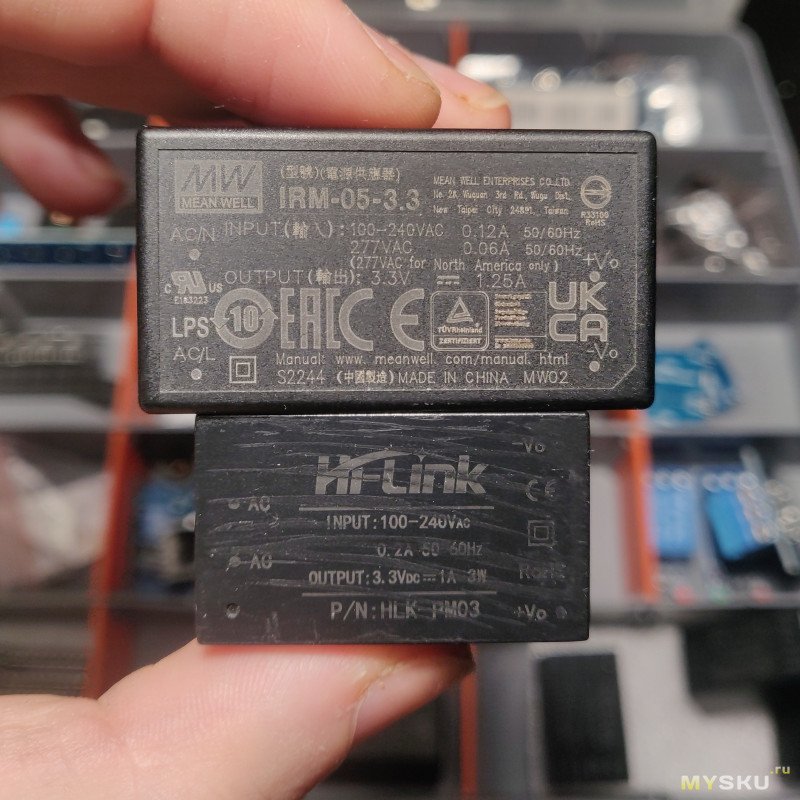

Сейчас с появление Озона и Wildberries, легкодоступны такие БП и от Mean Well. Цена на распродажах бывает вполне доступная. И там их продают официалы.
Главное пожалуй отличие что там уже фильтры и защиты есть (по-разному в разной мощности). Обвеса надо меньше, но они сами по себе больше.
В чип и дипе кстати широко доступны, да и много где ещё: www.chipdip.ru/product/irm-01-5-mean-well
И обзоры тут были: mysku.club/blog/taobao/61870.html
(варистор, индуктивность, пара конденсаторов, предохранитель)
Вы призываете игнорировать документацию?
Пришлось на живом приборе навесным монтажом допаивать и ВГО заливать. Как он испытания на вибрацию прошёл — удивляюсь. Я бы на ВК-9 посадил, но не было.
Вы точно не путаете? Может речь о тридцати годах? Потому как три обычно отрабатывает совершенно любой шлак.
Простые вещи разучились делать…
а если 24\7 то другое
Кучу имею бп, которые по 10 лет отработали. Некоторые никогда не выключались…
во1ых ему 11 лет отроду. если он все это время успешно работал, претензии врядли уместны.
во2ых оплавление похоже на внешнее — паяльником ткнули? на герметике под ним никаких следов нет. хотя там рядом позистор с трещиной, мог и он подогреть, но это бывает по внешним причинам и обычно пережигает предохранитель.
Их не просто так рекомендовано в термоусадку прятать
Автор, предохранитель менял, признавайся?

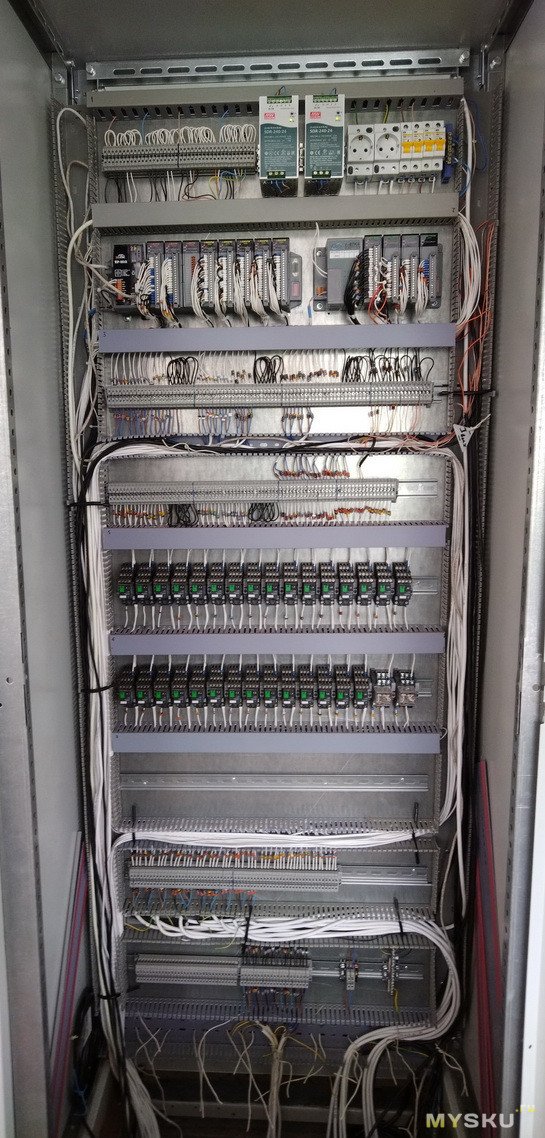

Как раз именно такие у нас в шкафах рядом с котлами и турбинами, из за косоруких проектантов греются обжигая пальцы, но работают.
Один со списанного узла унес домой, использую как ЛБП, аккумы разные заряжать и т.п., и замыкания выдерживал и токи максимальные часами тянул — он как Горец, бессмертный.
После его замены блочок запустился(а вот агрегат в целом — нетРазве не логичнее было сначала попробовать запустить блок от внешнего источника, а потом по факту проверки решать о целесообразности ремонта?

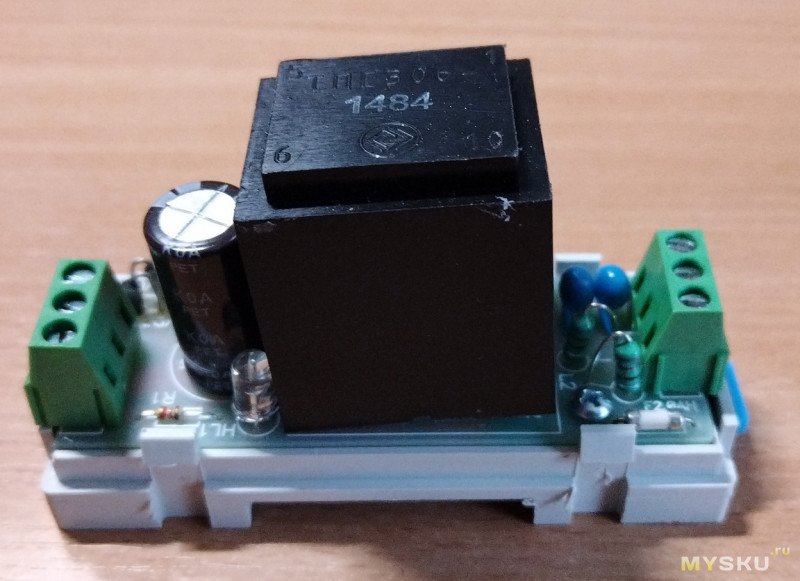

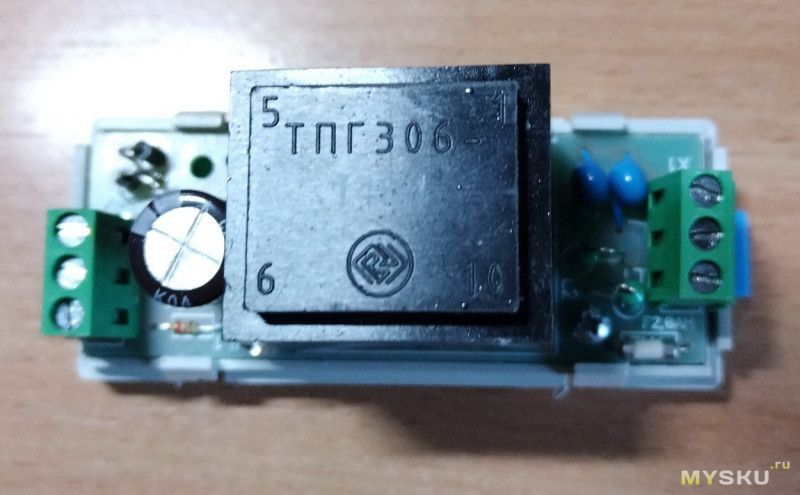

Как-то так же расковыривал модуль DC/DC. Сильно навороченный внутри. Напряжения за давностью срока не помню. Починил, но через какое-то время снова перестал работать. Тогда заменил его на БП типа телефонной зарядки. Работает до сих пор. Тьфу-тьфу, чтоб не сглазить… :)
Был у меня в практике случай. Нефтебаза и сеть АЗС. На АЗС есть вспомогательное оборудование — переговорное громкоговорящей устройство. Так вот, при ремонте кожей 200мкф х 16 вольт заменили на 200мкф х 25 вольт. Произошло возгорание Эл. Проводки. Прокуратура уцепилась за этот факт. Потребовалось 3 года и экспертиза целого питерского НИИ. Даже производителю не хотели верить.
Если есть проблемы с оборудованием — то нужны рекламации и требования все устранить. Ковырять самому- означает взять ответственность полностью на себя. Очень сложно и дорого будет потом доказать, что вышедший из строя, скажем редуктор, ни есть следствие замены блока питания контроллера на другой тип… Изготовитель обязательно встанет в «позу».

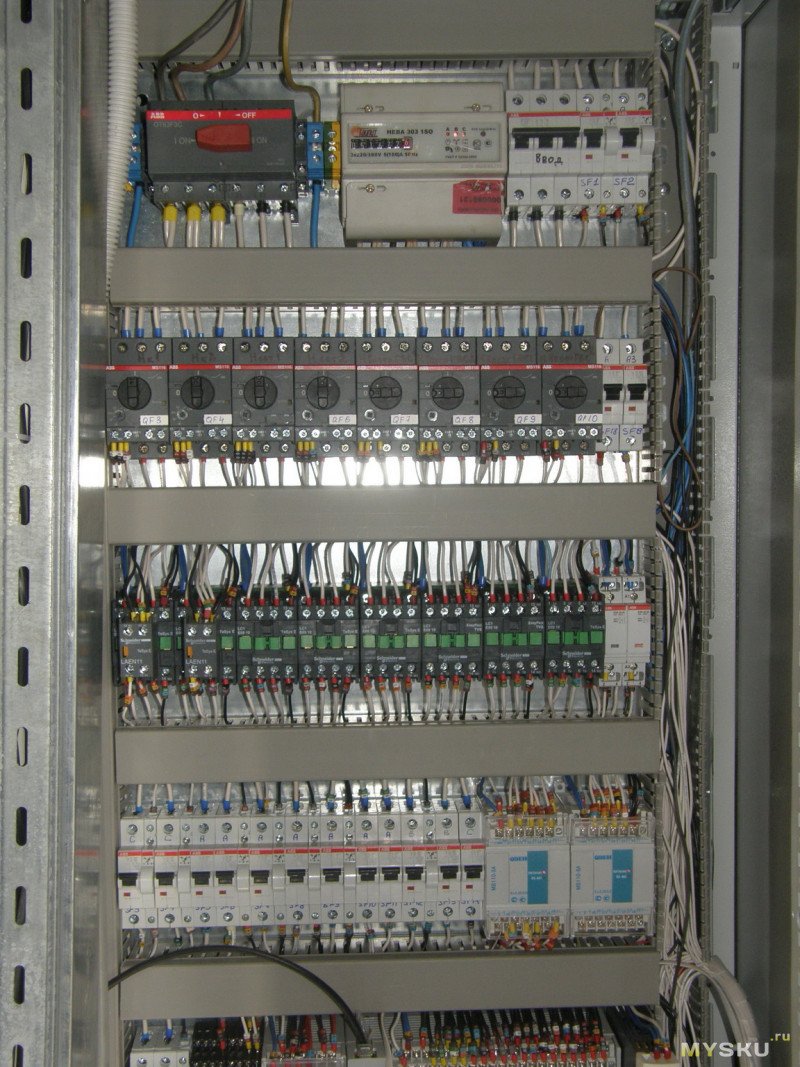

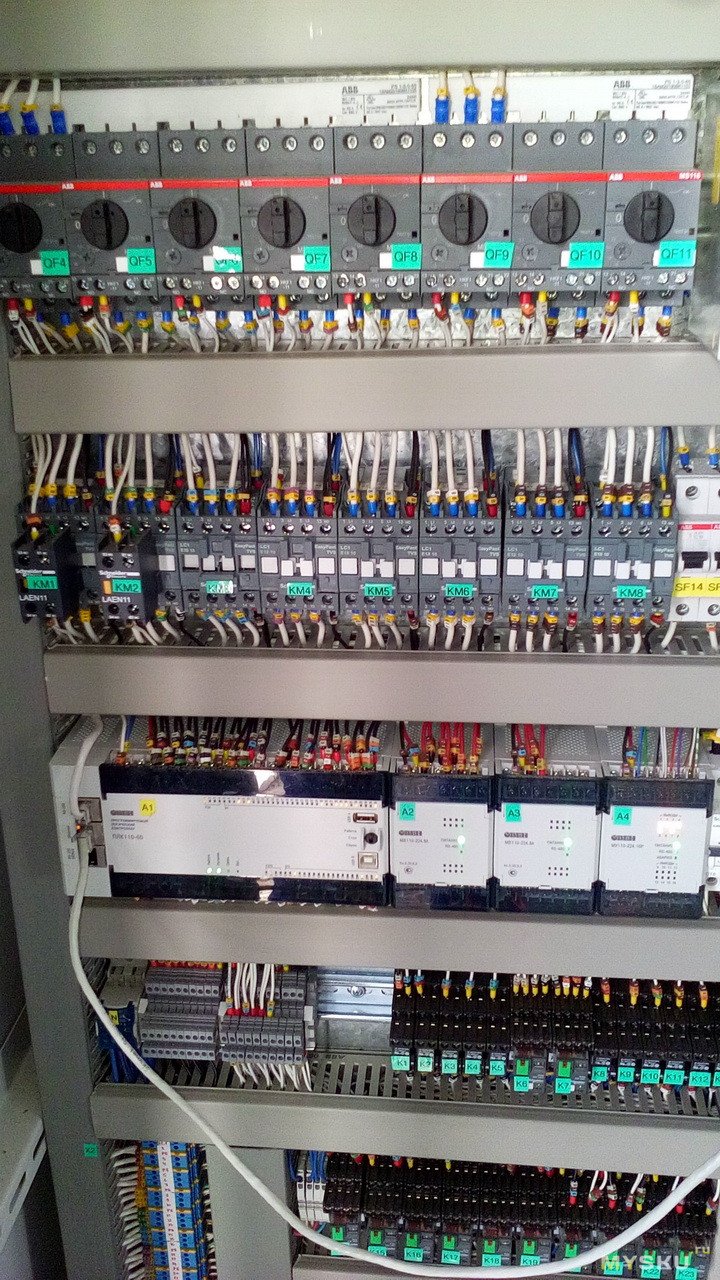

Понятие «устойчивость и безотказность» и приборы Овен последних лет пяти-семи выпуска мало между собой вяжутся. В частности, модули МК или МВ под порядковыми номерами А2, А3 и А4 на вашем последнем фото. В какой-то момент Овен решил, что вместо нормальных электролитических конденсаторов можно ставить самые дешевые. Первая волна отказов пошла всего через год работы. Отключили оборудование на профилактику — и после включения треть модулей не включилась. Первыми дохли конденсаторы по питанию ШИМ контроллера. Спустя несколько лет подошло время оставшихся конденсаторов. Собственно, дохнут все устройства, которые Овен делает сам, а не заказывает на стороне. ТРМ, МВВ, МУ и т. д. Вопрос только времени.
И, кстати, БП типа телефонной зарядки — это не телефонная зарядка, а БП схожего формфактора. То есть модуль, конструктивно объединенный с вилкой.
Всех Муськовчан с майскими праздниками! Конденсаторы мы победим, будем менять! Всем здоровья!
