Небольшая доработка проектора BlitzWolf BW-V5

Короткая история о том, как мне удалось избавиться от зависаний проектора BlitzWolf BW-V5 и сделать защитную крышку на объектив.

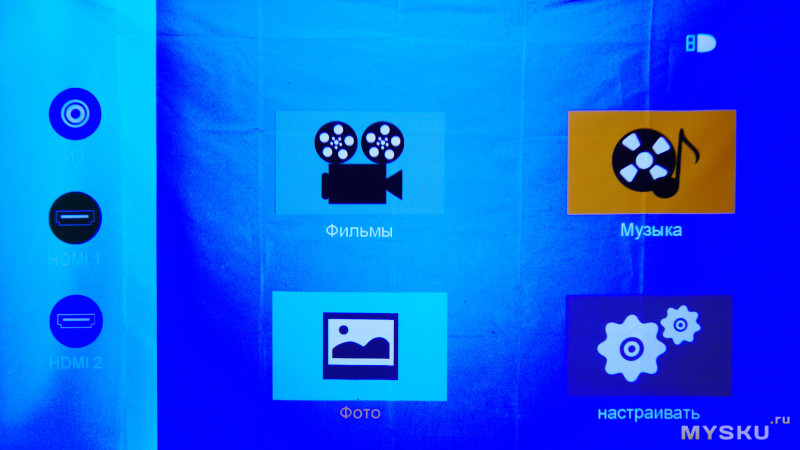

Модель проектора BlitzWolf BW-V5 хоть и не супер-современная, но весьма достойная. Появилась у меня в домашнем хозяйстве год назад. Корпус качественный, управление простое, интерфейс понятный. Плюс оптика просветленная и, как результат, картинка приятная. Вечерний киносеанс на большом экране как-то расслабляет и умиротворяет.

Эффект тут совсем иной, положительный в плане засыпания.  А ежели на ночь смотреть видео со смартфона, то после него еще долго не заснешь. По крайней мере у меня так.

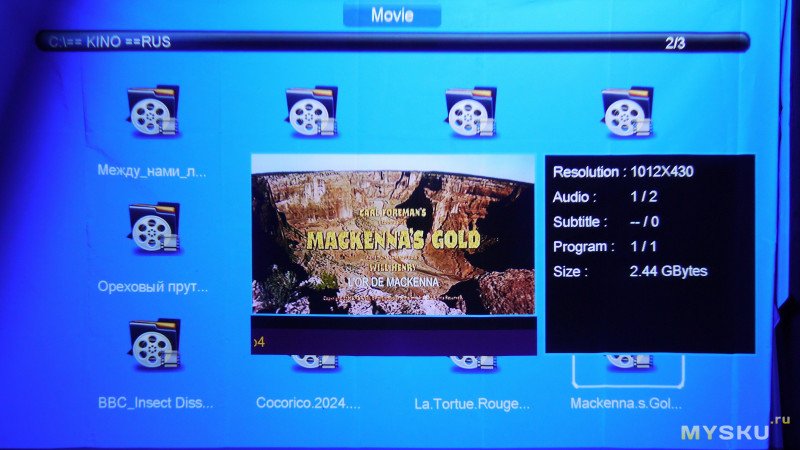

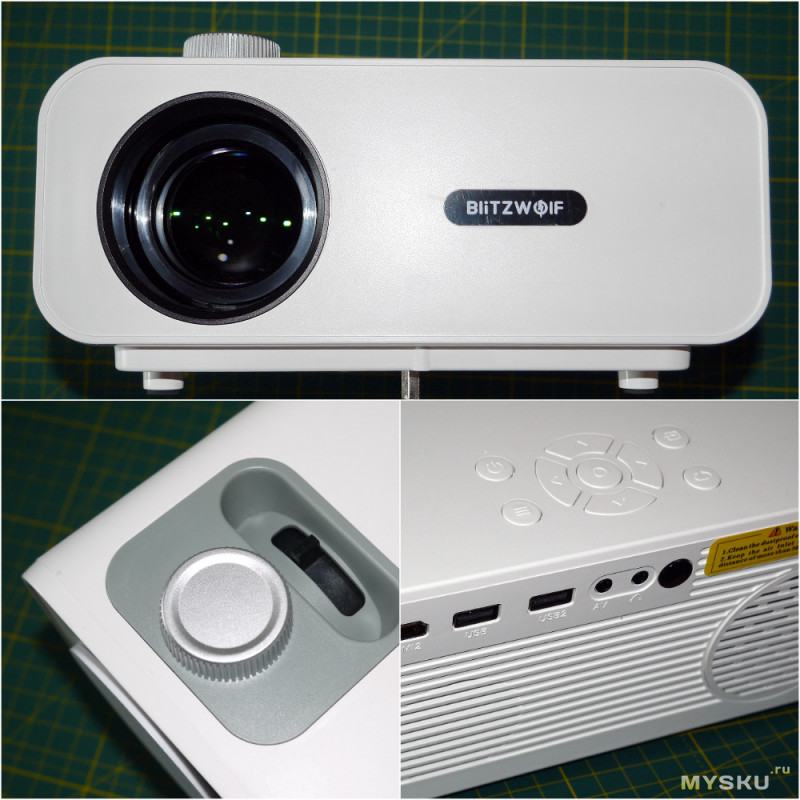

Управление у BlitzWolf BW-V5 с пульта ДУ, либо с верхних кнопок. Есть порты HDMI и USB, AV, AUX и «синезуб» для подключения беспроводных колонок. Фильмы я качаю на ПК, конвертирую в программе WonderFox HD Video Converter Factory Pro и затем сбрасываю на флешку. Благо конвертер обладает пакетной обработкой и можно не заморачиваться.

Главное, указать формат MP4 и битрейт около 2200 кбит/с. Хоть и заявлена поддержка Full HD (1920x1080) и многих форматов (MPEG1/MPEG2/MPEG4/H.263/H.264/AVS/VC1/MJPEG/RV30/RV40/HEVC), но в реальности выходит иначе. Либо видео нет, а звук есть, либо наоборот. Поэтому конвертация в MP4 решает все проблемы.

И все было бы прекрасно, только вот с первых недель работы проектор стал зависать. Замена флешки результат не дала. Значит, придется лезть в потрошки девайса.

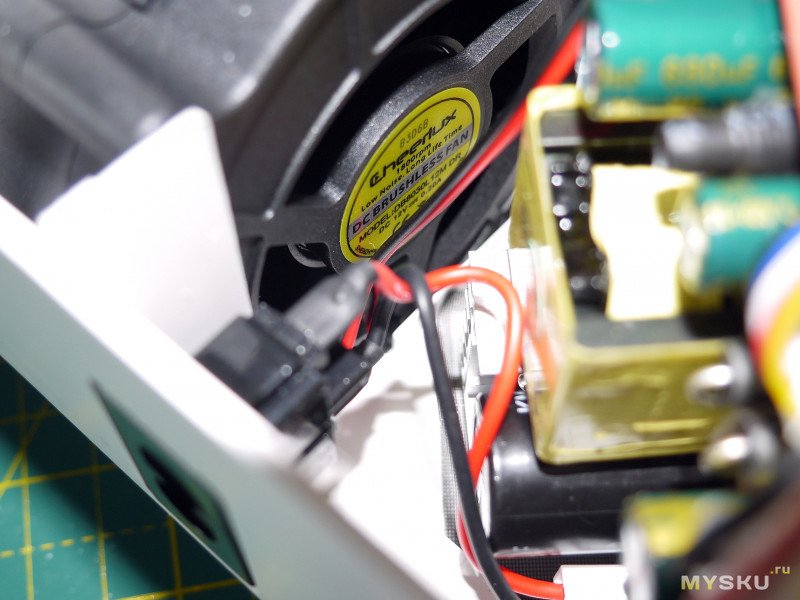

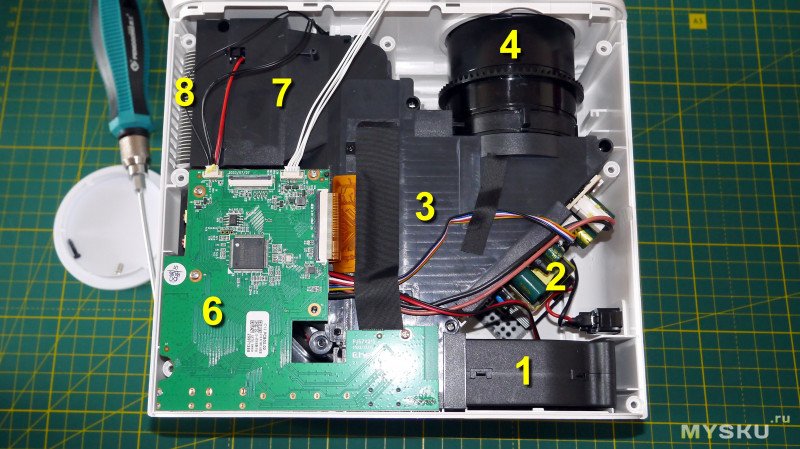

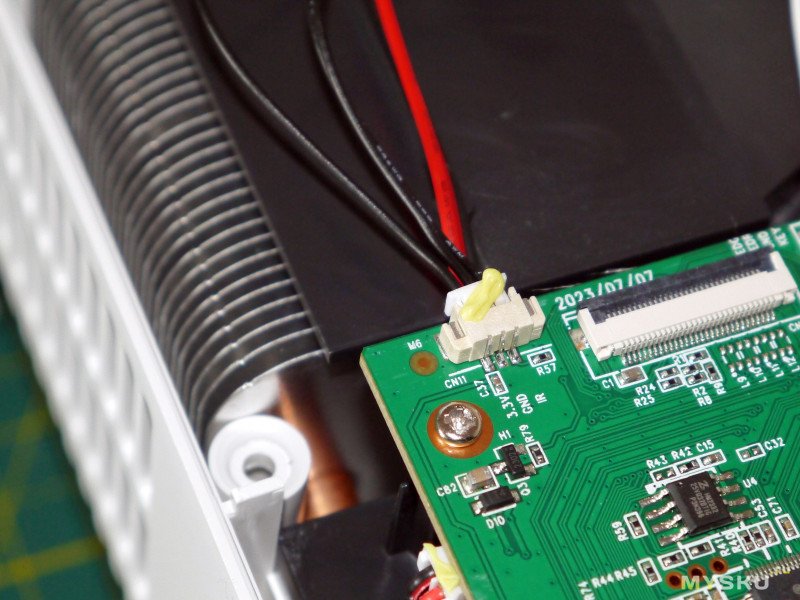

Разбирается проектор за пять минут. Снизу по периметру выкручиваются винты, аккуратно снимается верхняя крышка. Отстыковывается кабель с разъемом на плате управления и взору открываются основные модули. Вентилятор охлаждения (1) подает воздух в короб (3), где размещены лампа (7) на алюминиевом радиаторе (8) и система оптики (4).

А вот блок питания (2) и плата с процессором (6) под принудительное охлаждение не попадают. Собран прибор без нареканий. Пластик очень качественный, прочный. Плата чистая. Пайка аккуратная. Кабели зафиксированы.

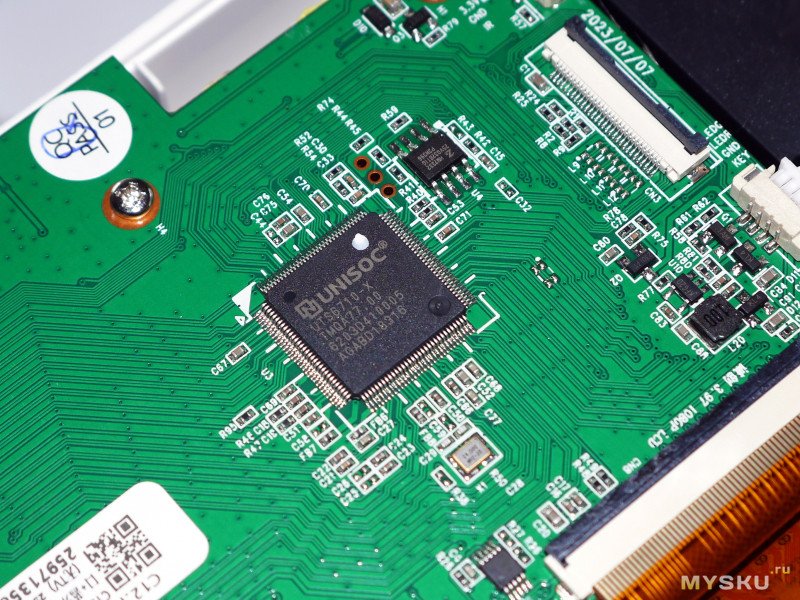

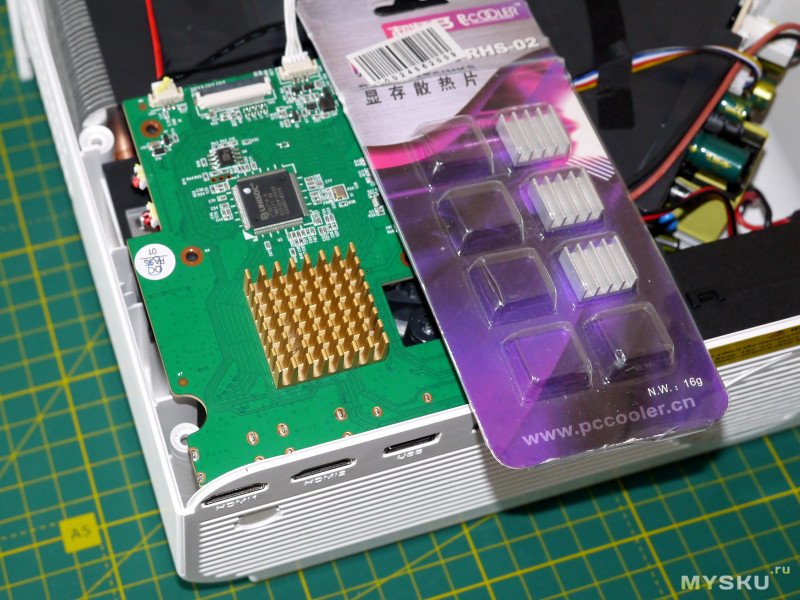

Проверяю процессор под нагрузкой. Здесь установлен UNISOC UTS6710-X (333MHz 64MB 2.23 Gb/s DDRII ATV processor). Накрыл проектор крышкой и включил на 30 минут. Потрогал пальцем — процессор довольно горячий! Держать палец можно, но неприятно. Скорее всего, CPU и есть виновник зависаний.

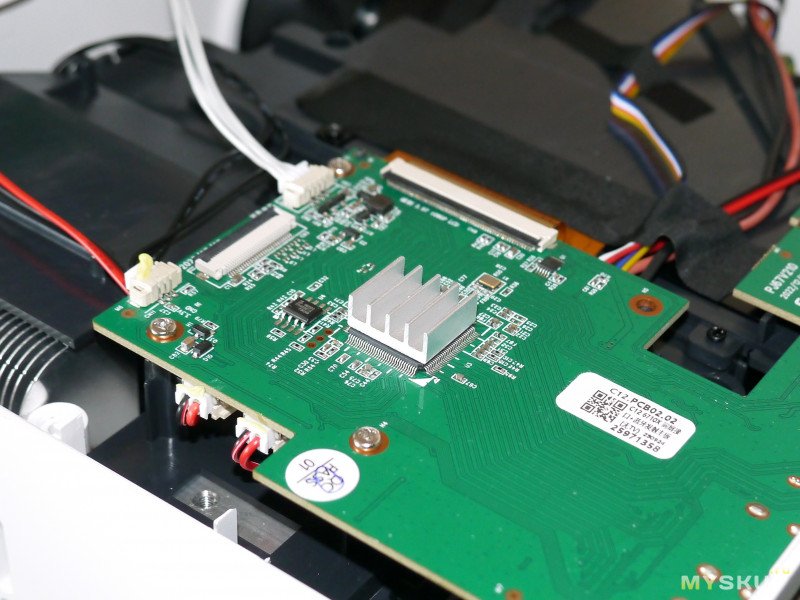

Большой радиатор на него, к сожалению, не поставишь. А вот небольшой алюминиевый (15x13) для чипов видеокарт подошел идеально. Сей набор самоклейких радиаторов куплен на ebay несколько столетий назад до н.э. )

После этой операции BlitzWolf BW-V5 работает уже как год без нареканий почти ежедневно. И зимой, и летом.

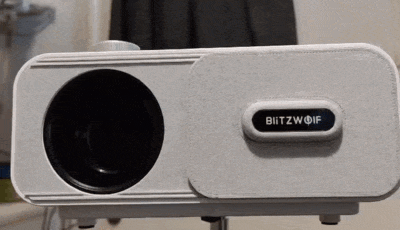

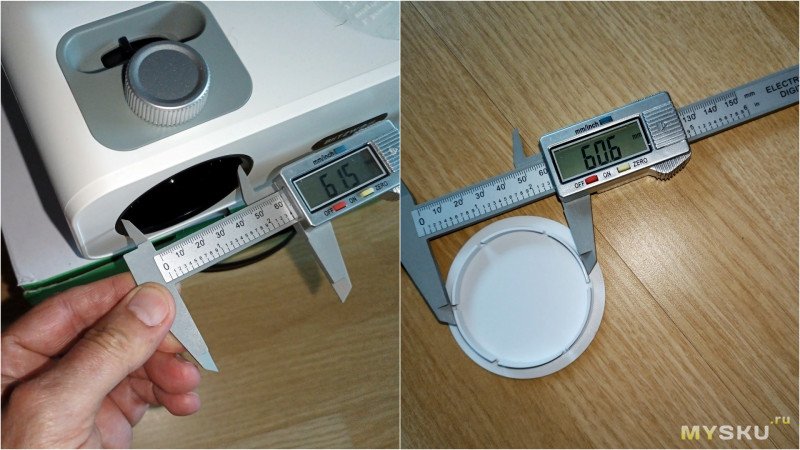

Ну, напоследок, еще одна маленькая доработка. Попросил коллегу по работе напечатать крышку для объектива на мой проектор. Почему BlitzWolf не комплектует проектор такой защитой — загадка! В сети нашел два проекта. Первый более затратен. Но выглядит эпично.

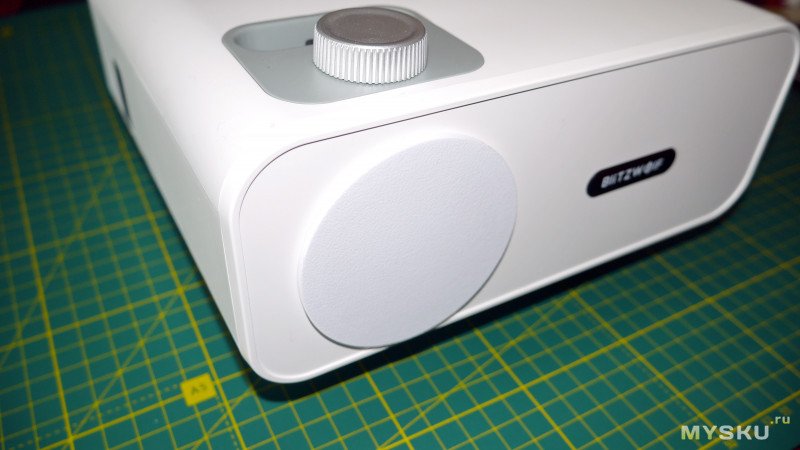

Второй проект — стандартная крышка на объектив. Такой классический вариант мне идеально подошел.

В итоге, такие две маленькие доработки добавили комфорт в мою жизнь и стабильность кинопросмотров. И не только мне. Они обеспечили приятное времяпровождение и кошке Муське.

На этом у меня все!
Всем удачи и бобра! ©
