Емкостной датчик приближения Rechner Sensors KAS-80 и его ремонт

Всем привет!

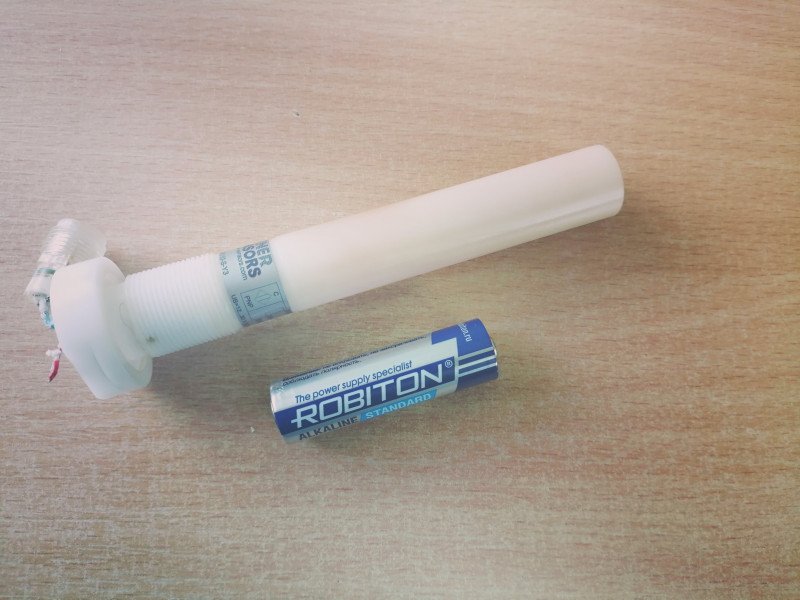

Сегодня у нас на столе емкостной датчик приближения.
На этот раз его починить получилось.
Добро пожаловать под кат!

Емкостные датчики в отличие от индуктивных бесконтактно обнаруживают не только металлические предметы, но и почти все разновидности пластмассы, предметы из стекла, керамики, дерева, воду и другие жидкости. Очень хорошо получается следить за уровнем густой смазки, с которой тяжело работать поплавковым датчикам.

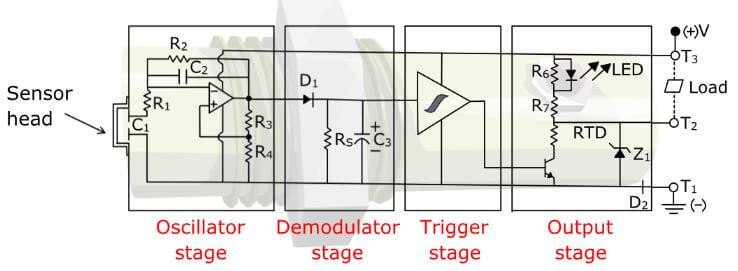

Емкостные бесконтактные датчики имеют чувствительный элемент в виде вынесенных к активной поверхности датчика пластин конденсатора. Приближение объекта из любого материала к активной поверхности ведет к изменению емкости конденсатора, параметров генератора и, в конечном итоге, к переключению коммутационного элемента. Объекты из металла или из диэлектрика с большей диэлектрической постоянной εr (например, вода) сильнее воздействуют на датчик. Мелкие или тонкие объекты воздействуют слабо.
Итак, на датчике свернули разъем. Снова.

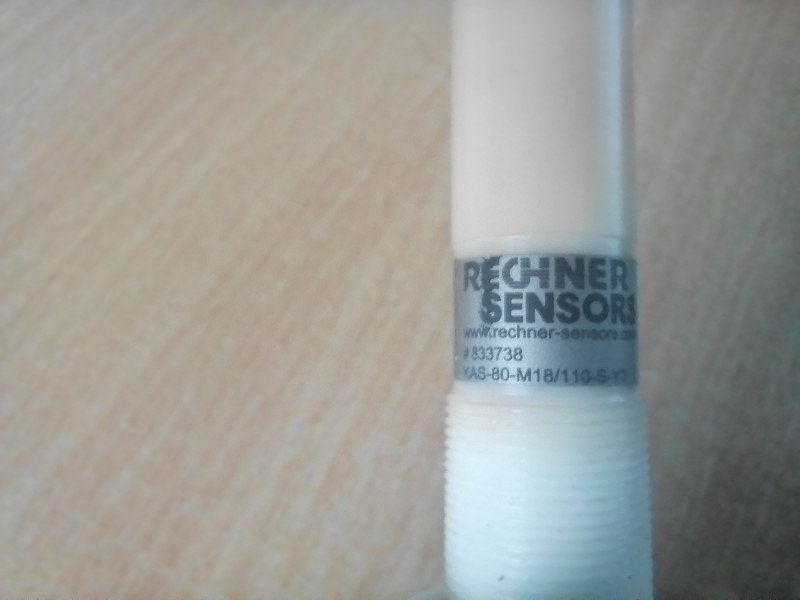

Маркировка датчика:

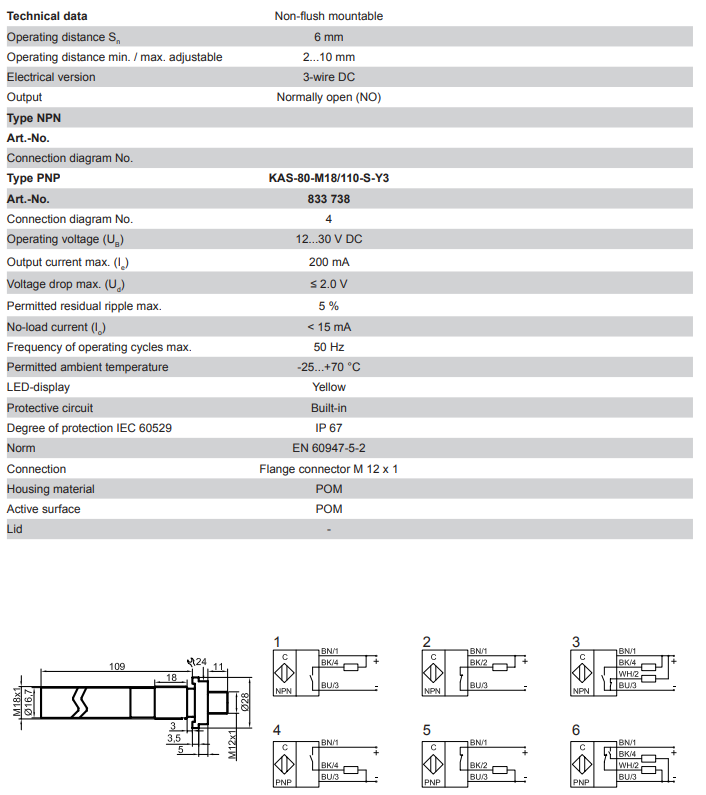

Его справочный листок:

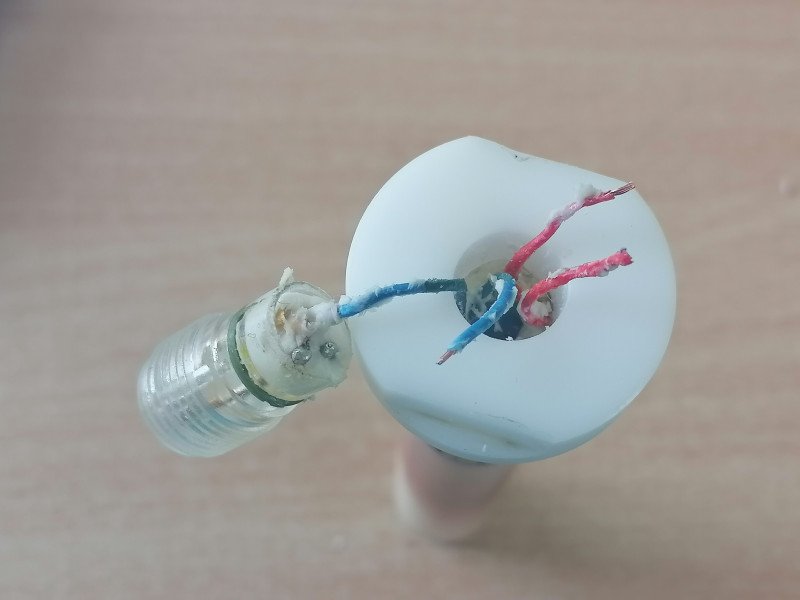

Светодиодный индикатор срабатывания расположен внутри самого разъема, поэтому к разъему идет пять проводов, из которых оборвано четыре:

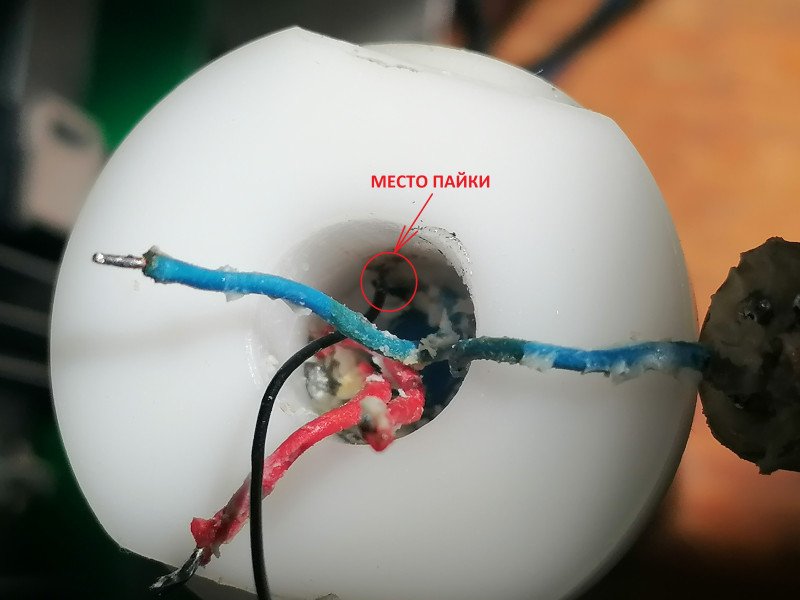

На снимке их видно три, потому что ещё один оборван в глубине датчика. К счастью, его удалось нарастить, дотянувшись до места обрыва тонким жалом паяльника:
Естественно, никакой маркировки нет. Как определить, что куда идет?
Датчик рассчитан на напряжение питания от 12 до 30 вольт. Допустим, что синий провод в оборванном жгуте — это минус.

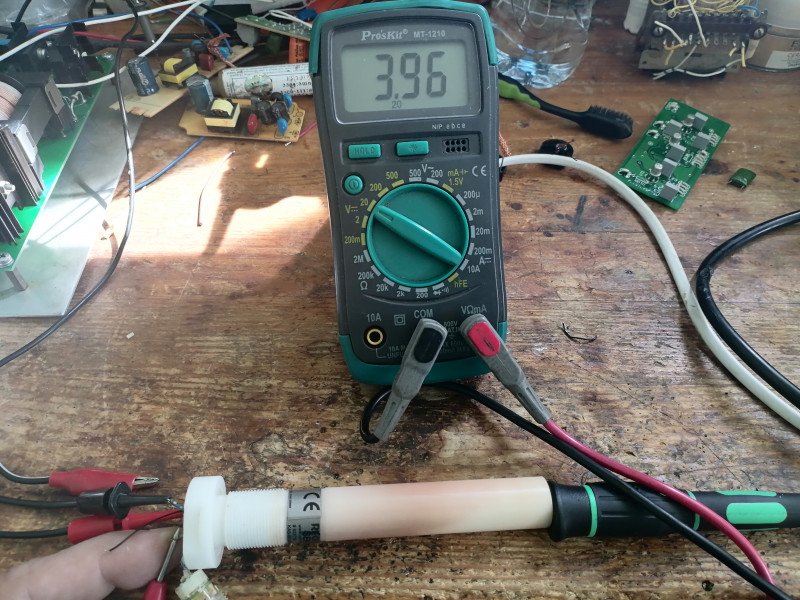

Выставляем на источнике питания напряжение ближе к нижнему пределу. Подносим что-нибудь к сенсору, подключаем плюс питания к одному из красных проводов и смотрим напряжение на другом. На первой попытке ничего замерить не вышло, а на второй на проводе оказалось чуть менее 4 вольт:
От питания оно не зависит, так что, очевидно, этот провод является выводом на светодиодный индикатор. Другой провод, соответственно — плюс питания. Оставшийся третий — выход датчика, на нем при срабатывании появляется почти полное напряжение питания.

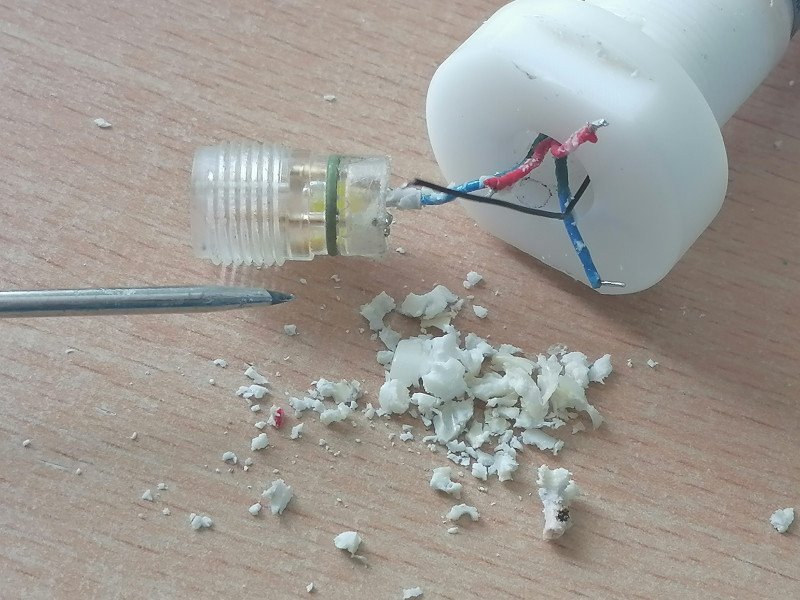

Выковыриваем из разъема остатки герметика шилом:

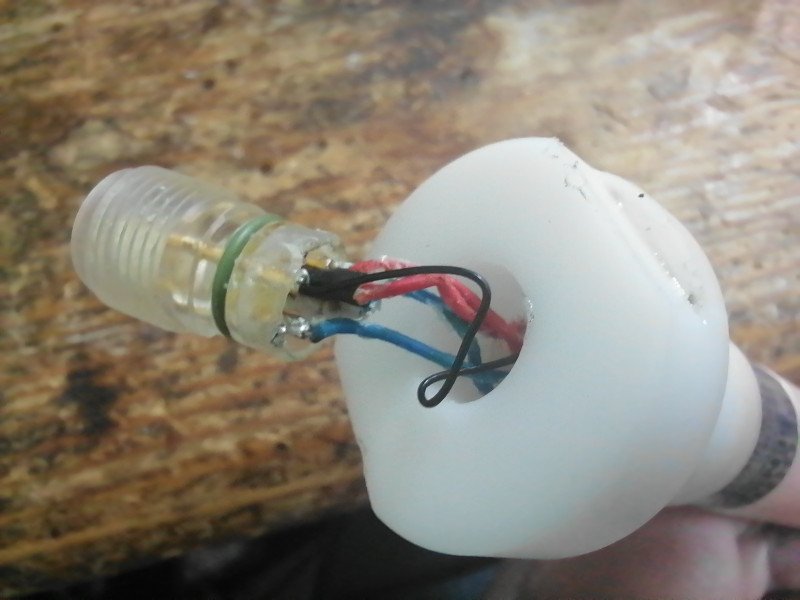

Паяем провода к разъему:
Еще раз проверяем работу датчика:
Обезжириваем разъем и его посадочное место, наносим силиконовый герметик, собираем датчик и отправляем его сохнуть:

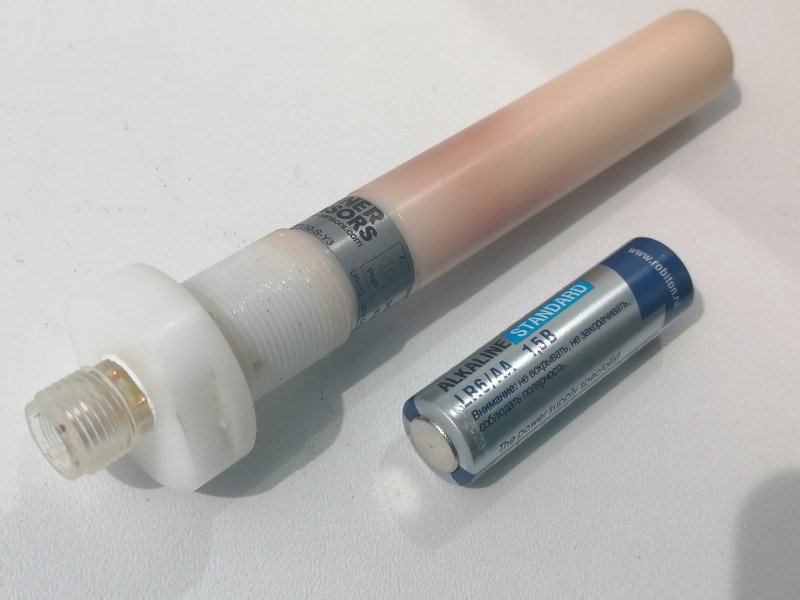

После высыхания герметика датчик успешно восстановлен.
