Трэш-налобник с COB. Феерическая расстановка точек, ремонт, прокачка

Всем привет!
Сегодня у нас в реанимации очередное китаеподелие.
Добро пожаловать под кат!

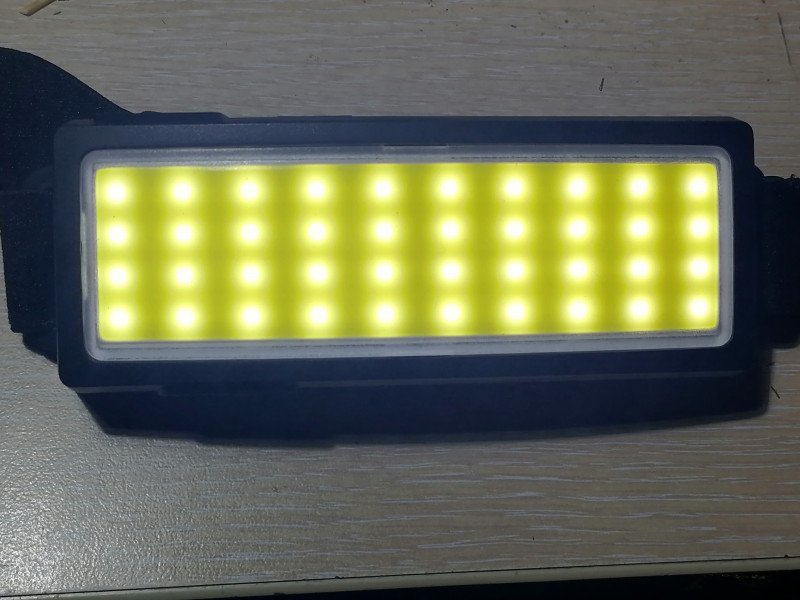

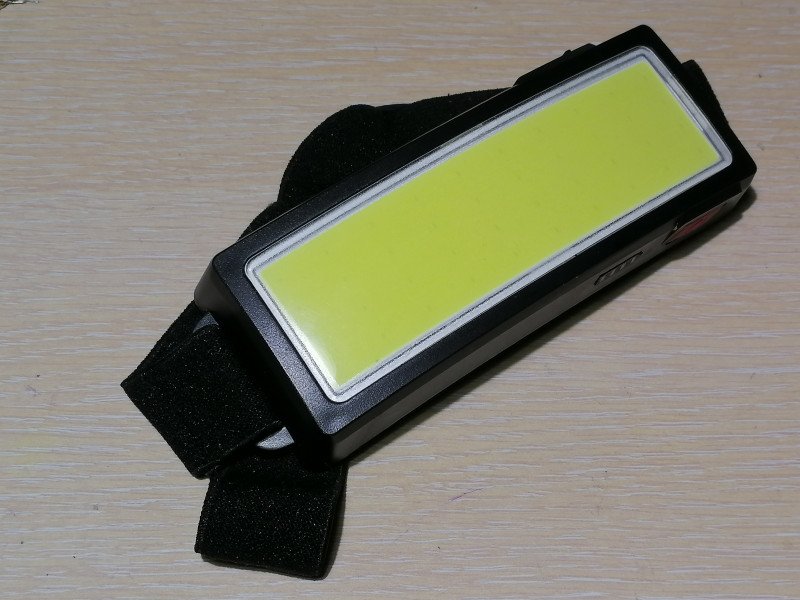

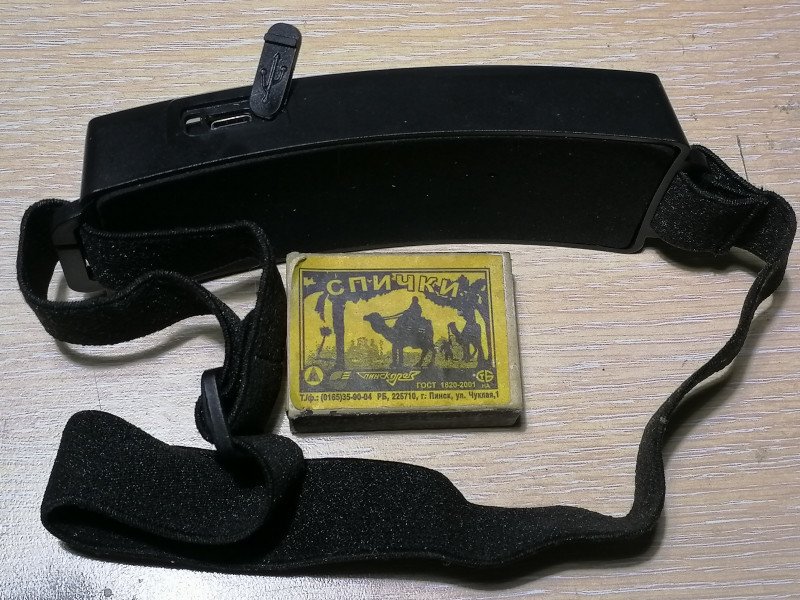

Итак, налобный фонарь, состоящий из COB матрицы чуть менее чем полностью:
Снизу — гнездо USB-C для зарядки под откидной заглушкой:
Сверху — кнопка и индикатор уровня заряда из четырех делений:

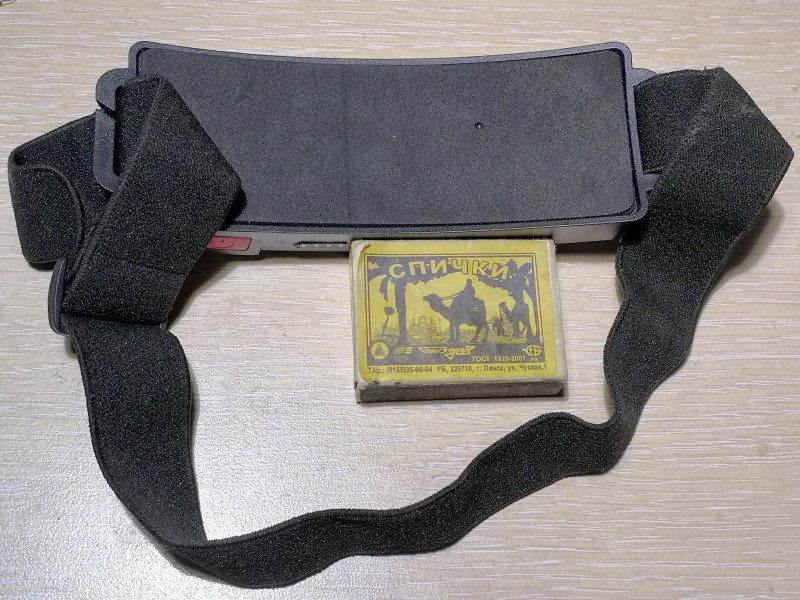

Прилегающая ко лбу сторона оклеена пористой резиной(ну или чем-то подобным):
И всё это счастье признаков жизни не подаёт.
Будем резать©.

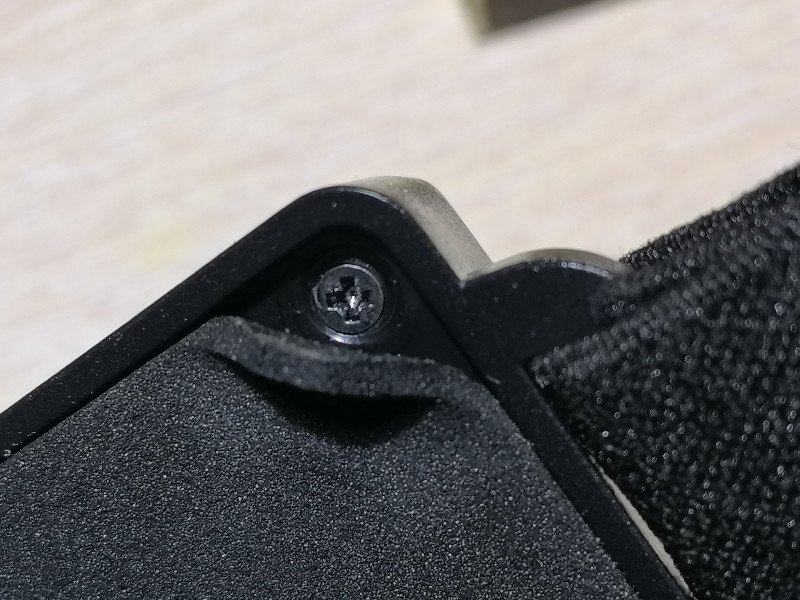

Корпус собран на саморезах, скрытых под углами резиновой наклейки:

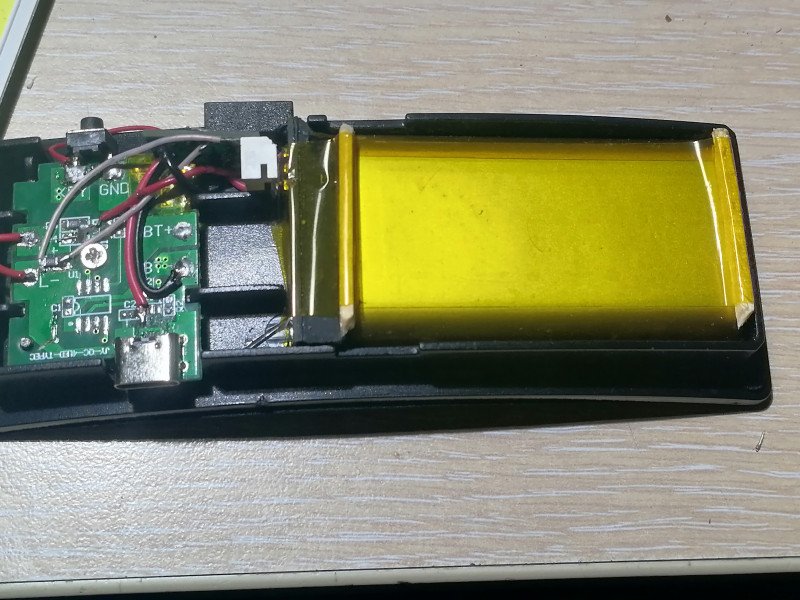

Выкручиваем, ржем:
Внутрянка фонарика сделана явно по принципу «впарить и успеть удрать». Аккумулятор имеет чисто демонстрационное предназначение — в корпусе хватило бы места минимум на шесть штук таких. Раз уж мы сюда влезли, надо будет поменять его на что-то приличное.

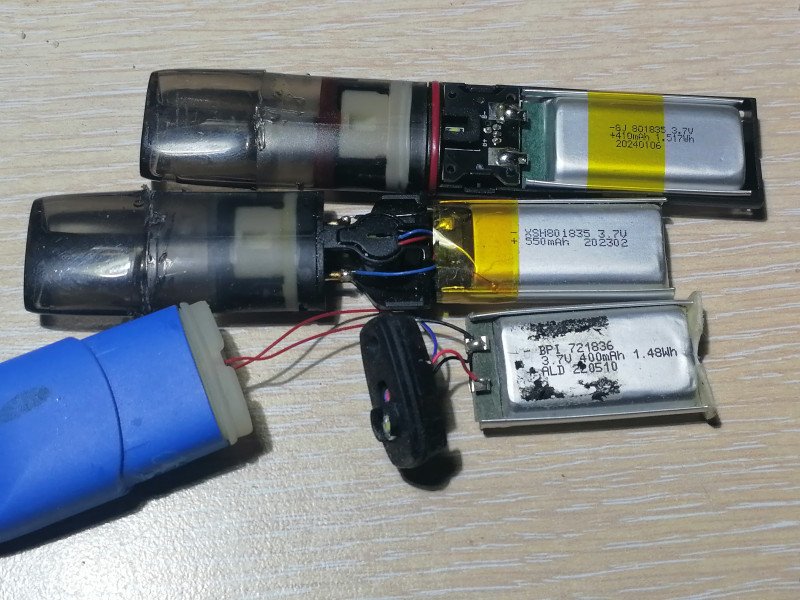

Сначала я пытался искать плоские электронные сигареты в качестве доноров аккумуляторных ячеек:
Получалось как-то не очень, да и с плотной укладкой ячеек были бы проблемы.

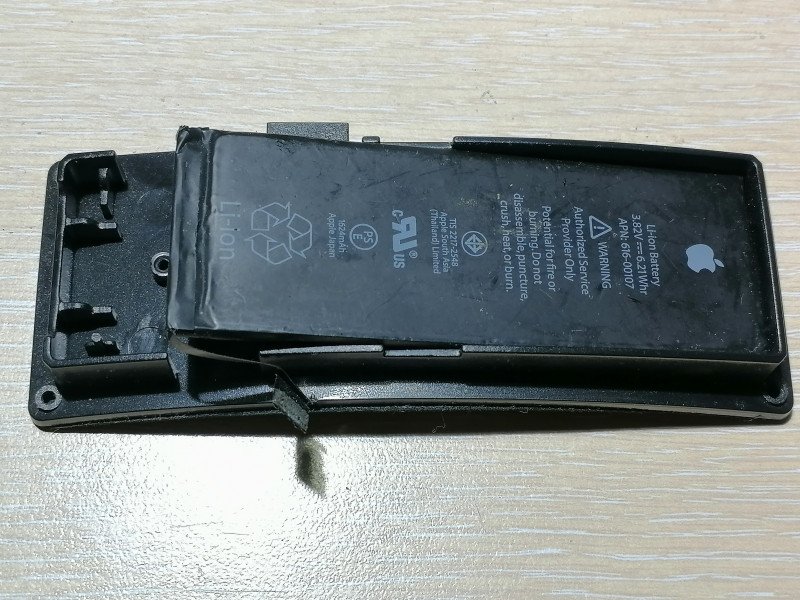

С аккумуляторами от смартфона дело пошло веселее. Айфоновских аккумуляторов в корпус по толщине можно было бы запихнуть штуки три…
… если их предварительно изогнуть по радиусу корпуса. Но гнуть литиевые аккумуляторы не рекомендуется.

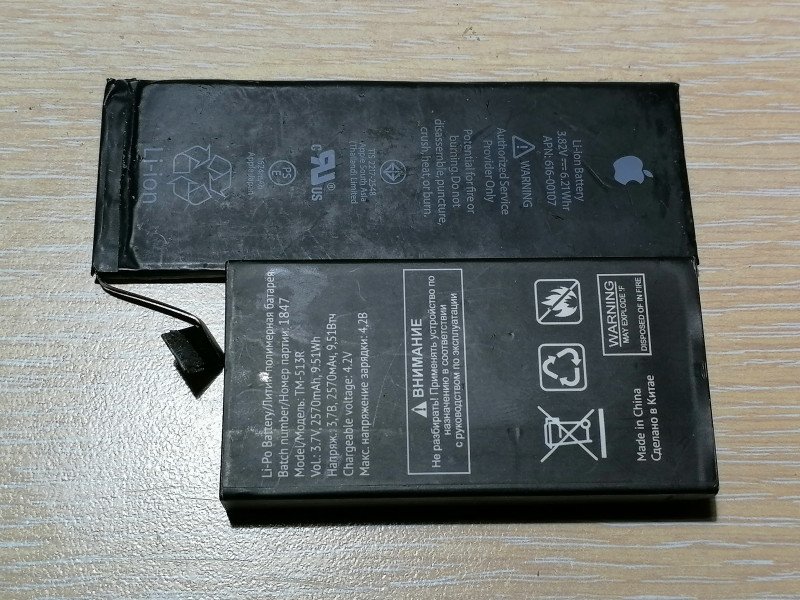

И тут мне попался аккумулятор Texet TM-513R. Он был короче и толще:

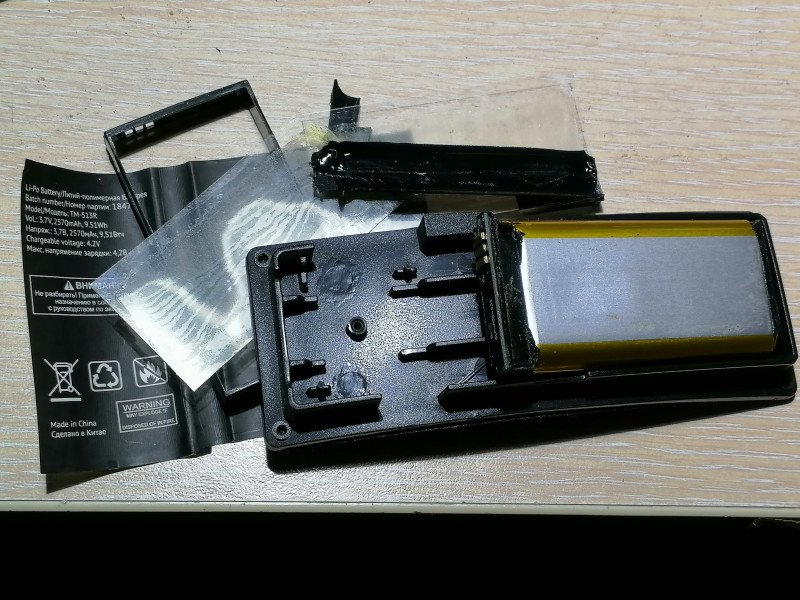

По ширине он немного в корпус не влезал, поэтому с него пришлось ободрать этикетку и пластиковый кожух:

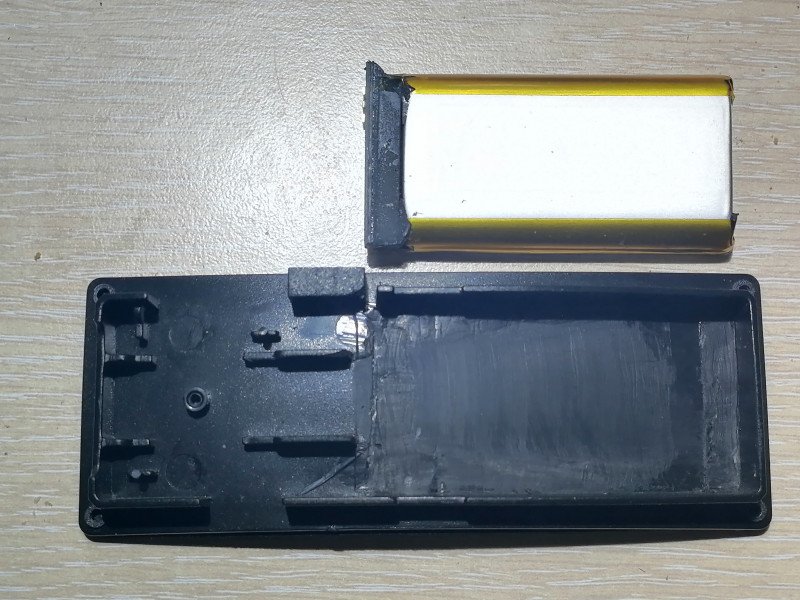

Теперь по ширине он входил, а по толщине — ещё нет:

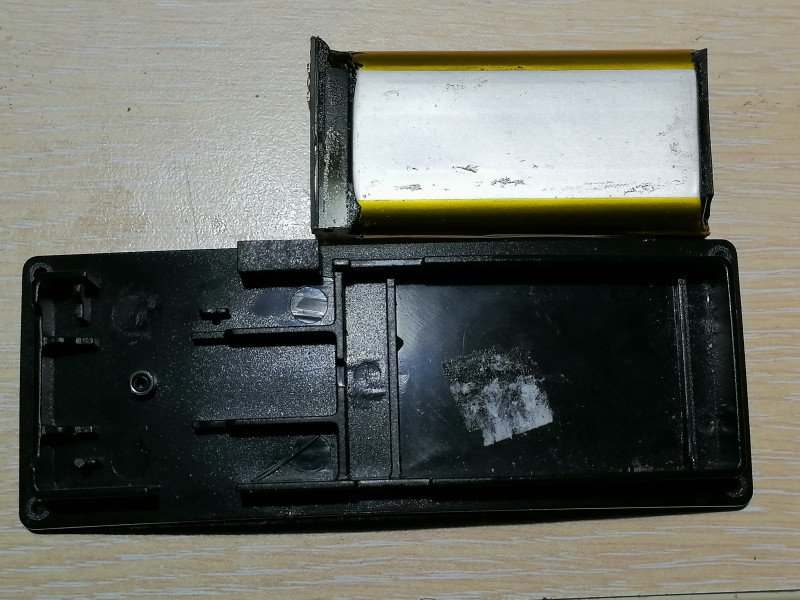

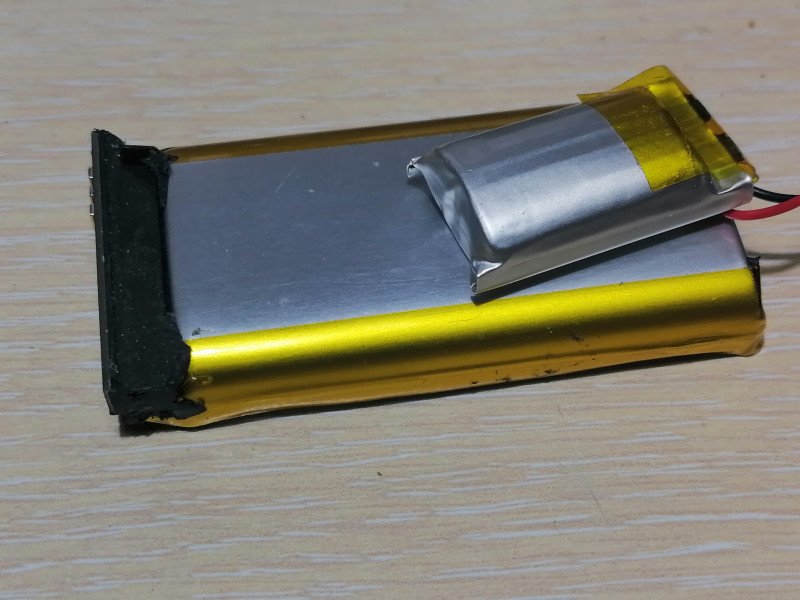

Для понимания размеров — сверху на нем лежит штатный аккумулятор налобника:

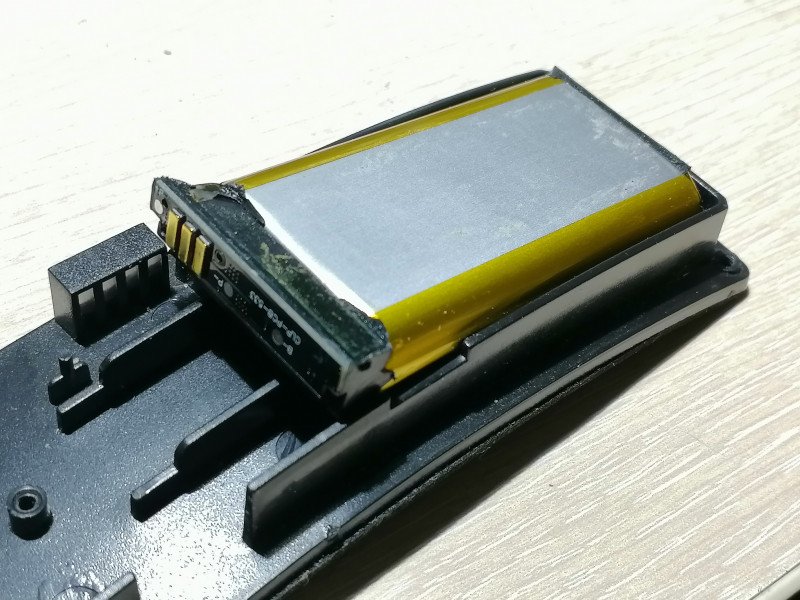

Ему мешали внутренние ребра корпуса:
Но кусачки и скальпельканцелярский нож эту проблему решили:

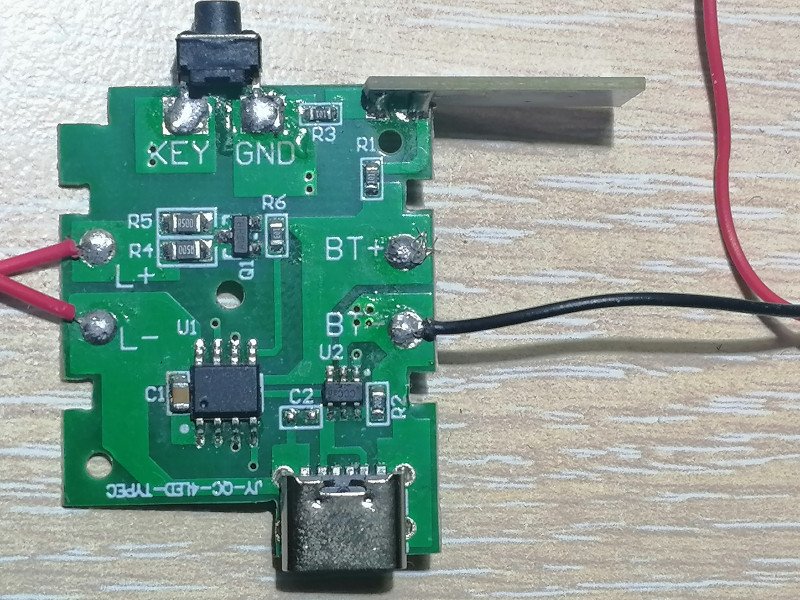

Плата. Обеспечивала заряд аккумулятора, индикацию его уровня и управление COB матрицей:

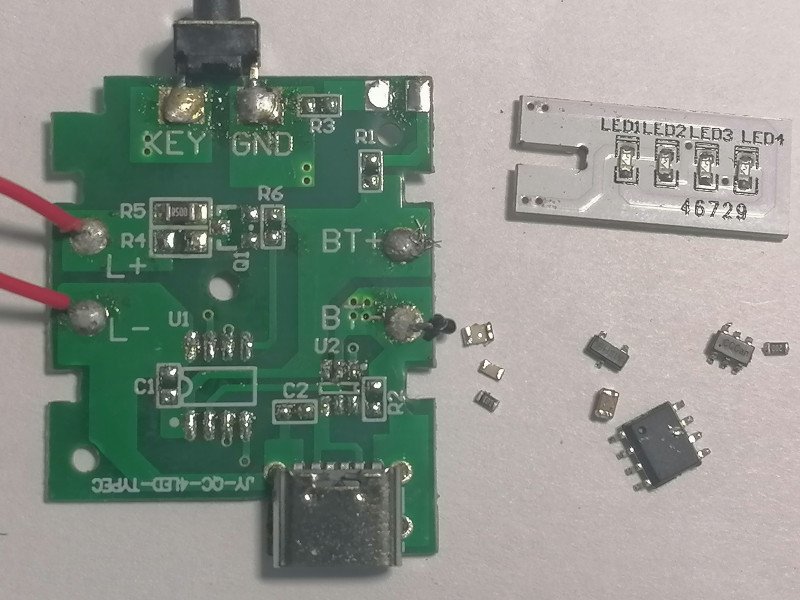

Теперь не работает, поэтому берем термофен и сдуваем с неё ненужные детали:

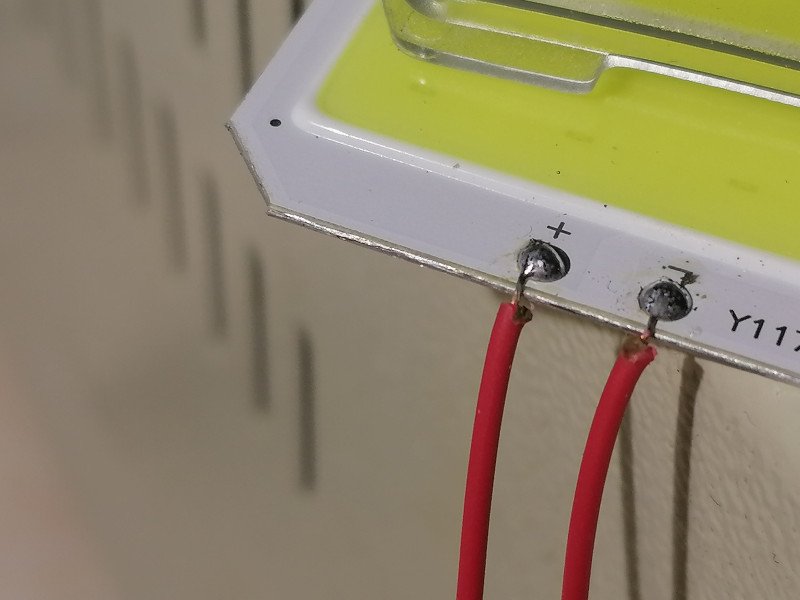

СОВ-матрица очень любит коротить провода питания. Будьте бдительны!

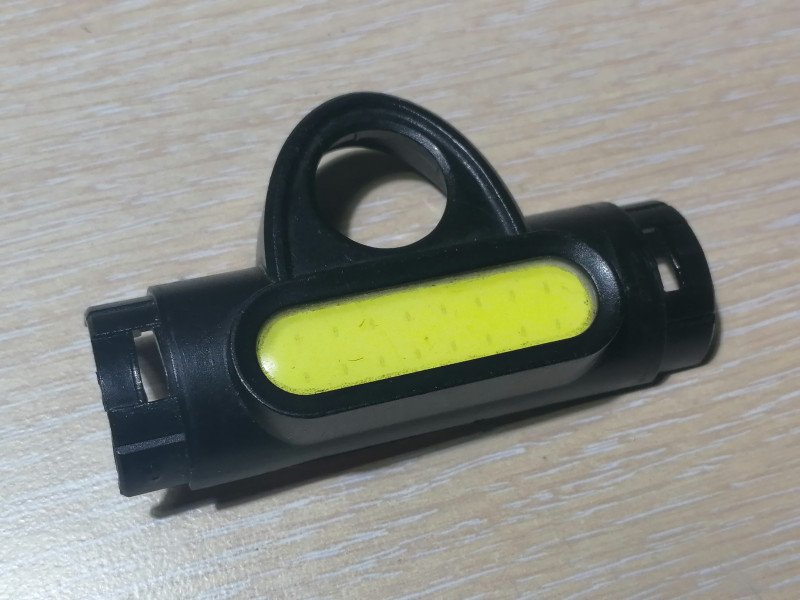

Сюда можно было бы сделать дравйвер на каком-нибудь ATTiny13, но этот фонарь явно не стоит таких вложений. Поэтому просто достанем из коробки с хламом остатки другого налобника:

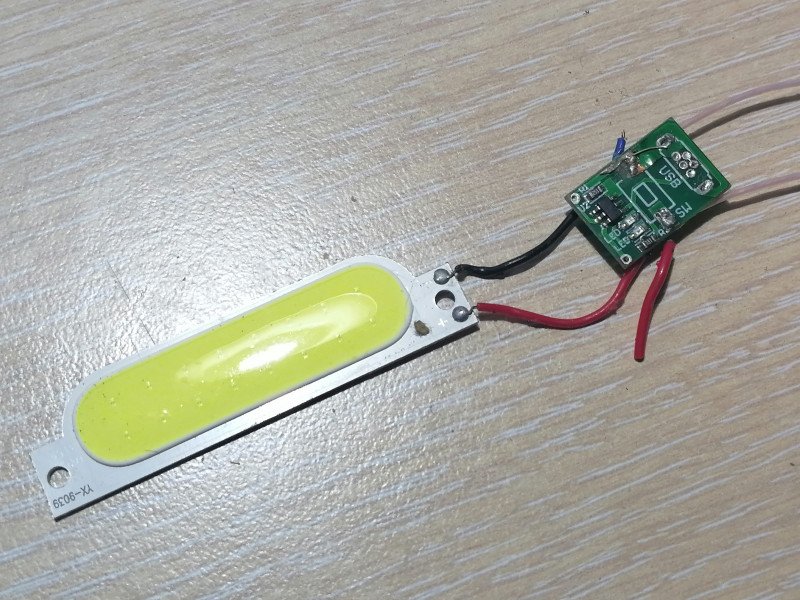

Выдернем из него всю электронику:

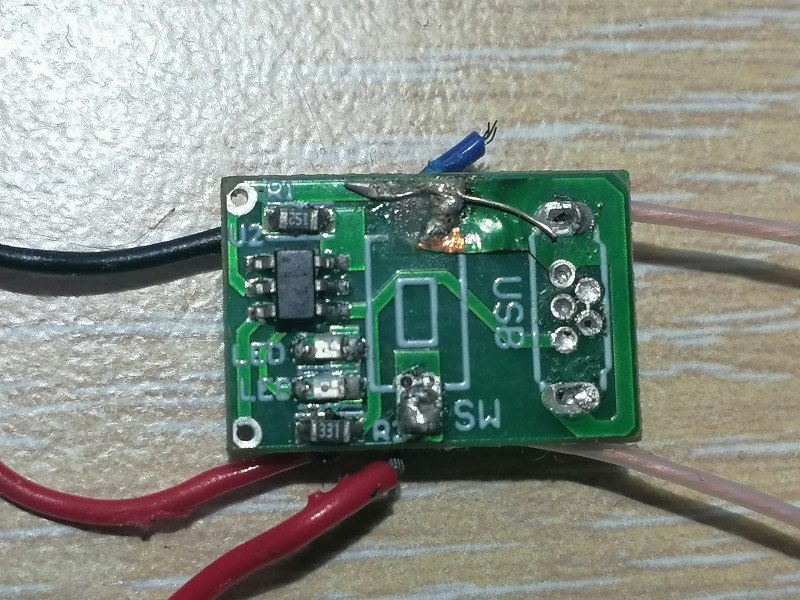

Здесь есть зарядная часть с двумя индикаторными светодиодами:
И микросхема управления светодиодами:

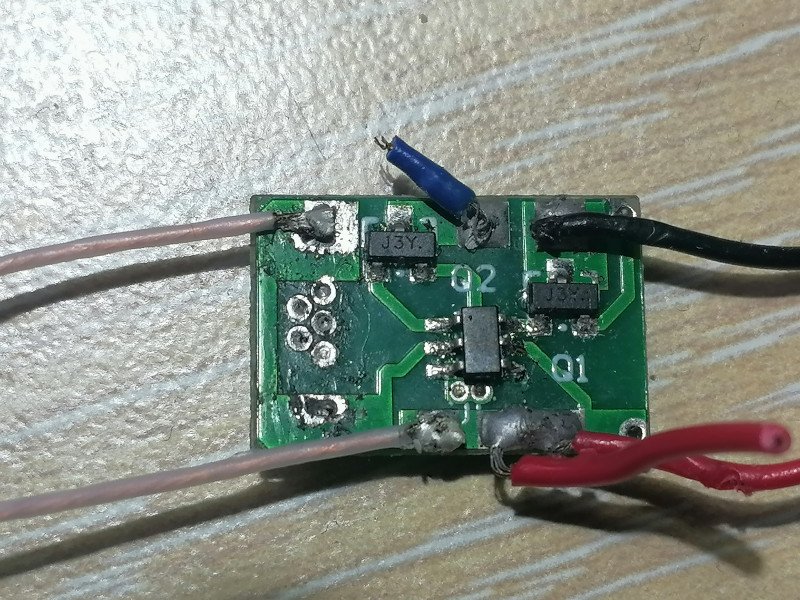

После пайки проводов трансплантат готов к пересадке:
Схема соединений очевидна, поэтому останавливаться на ней нет особого смысла:
К аккумулятору приклеиваем пару спичек, чтобы он не касался нагретой COB матрицы, пересаженную плату подпираем кусочком пластика:
Собираем фонарь, убеждаемся что он работает:
Вывод: работоспособность фонаря успешно восстановлена подручными средствами, но исходная конструкция совершенно безблагодатна — ни влагостойкости, ни теплоотвода от светодиодов, ни емкости аккумулятора. Проходя мимо такого фонаря в магазине, рекомендую проходить мимо.
