Сказ о том, как я перепаивал конденсатор в блоке питания
Жил-был блок питания для ноутбука и в один прекрасный день он захворал. Он стал включать и выключать заряд нотбука, постоянно включит-выключит. Значит нужно лечить.
Сказочное чтиво.
Блок питания был уже бывалый, его половинки надежно соединяла полоса армированного скотча, поэтому проблем с разборкой не было.

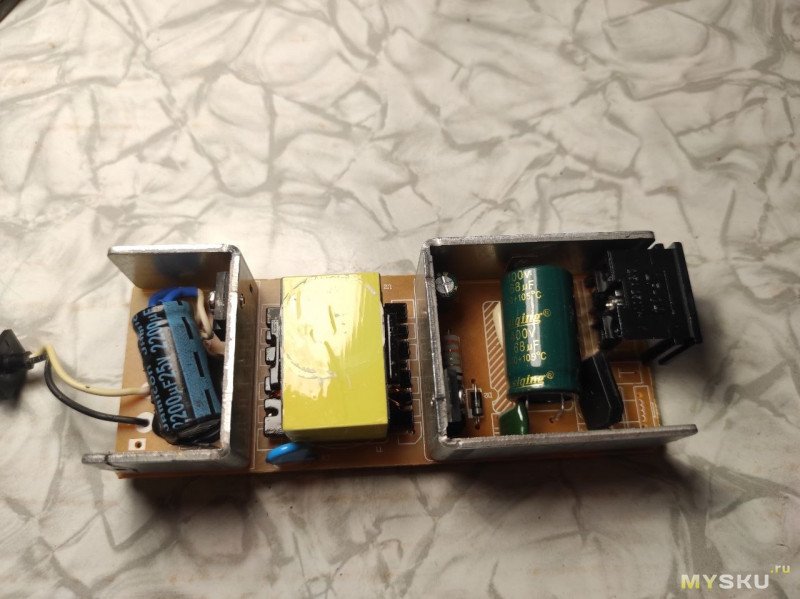

Что внутри? Простая плата, половины деталей нет. Нет даже светодиода на выходе.

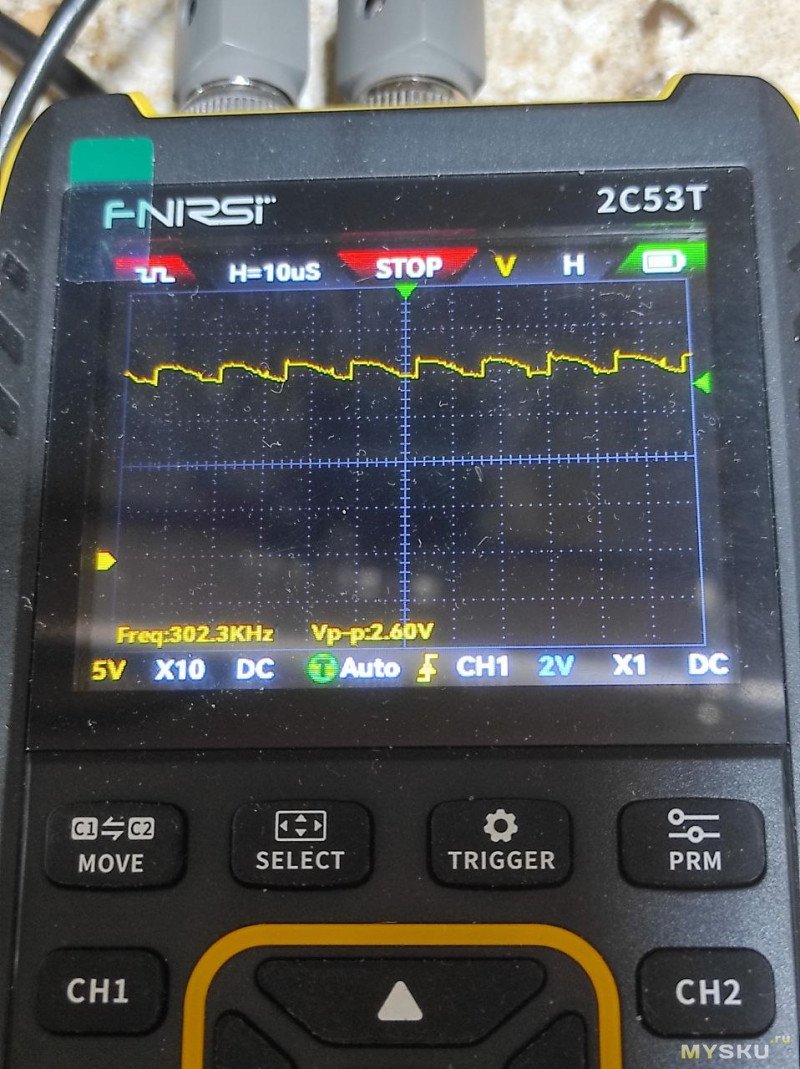

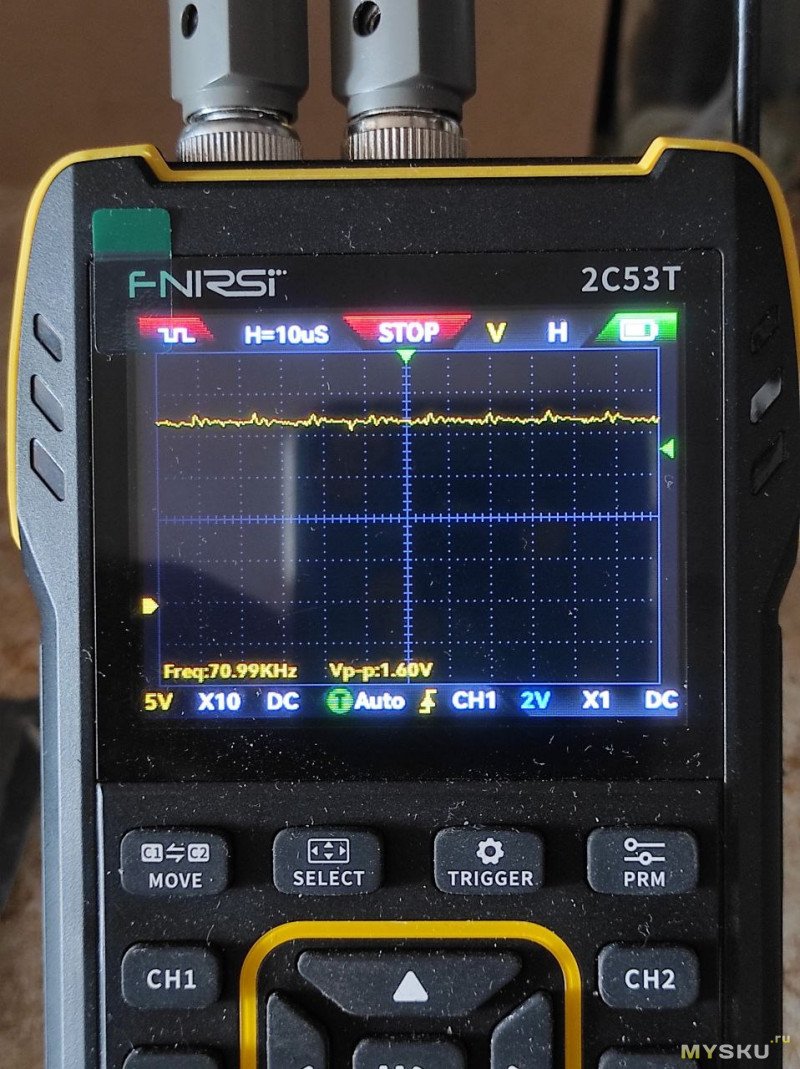

Проверил пульсации на выходе. При токе 4А напряжение падает до 15 вольт. Пульсации 2,6 вольта на частоте 300кГц.

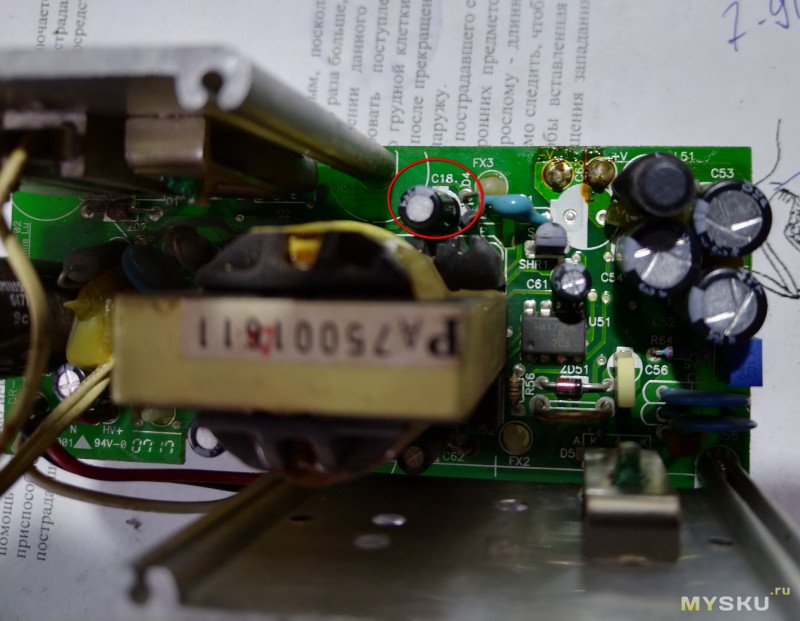

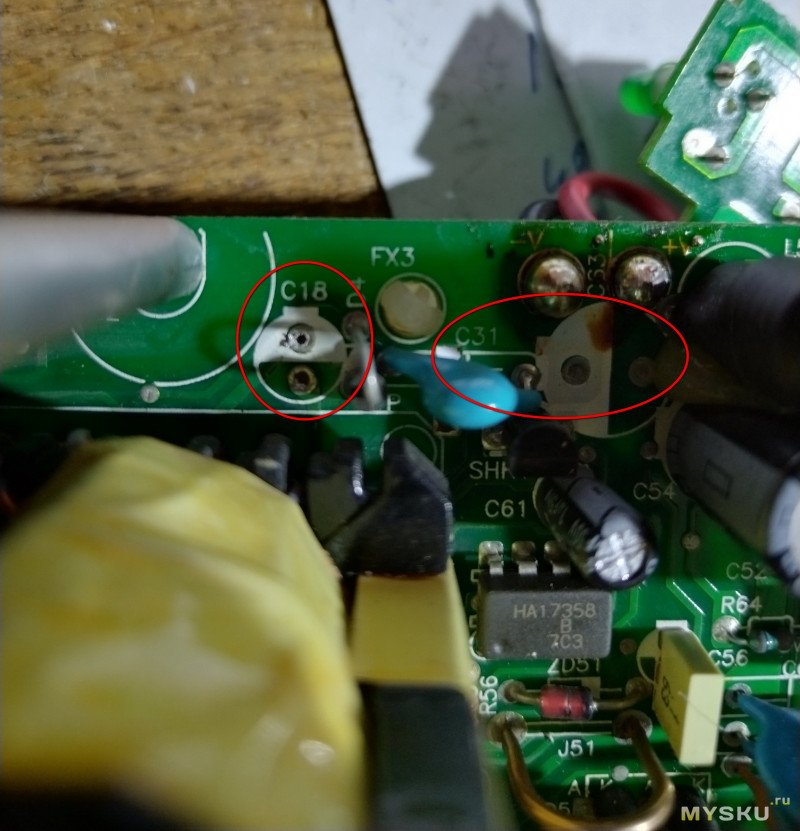

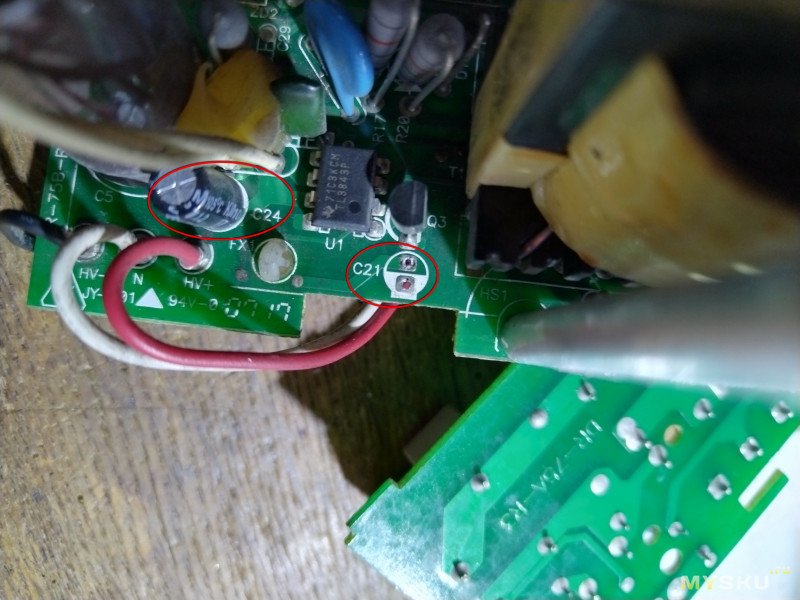

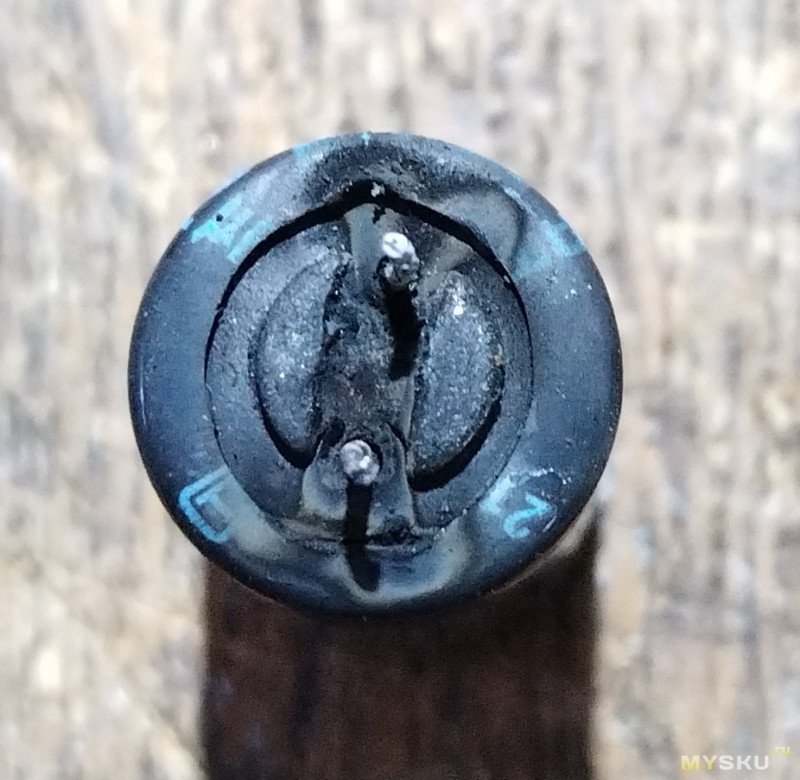

Один конденсатор на выходе подозрительно надулся и горячий. Выпаял оба. Один в обрыве, второй показывает 26мкФ, хотя заявлено 1000мкФ.

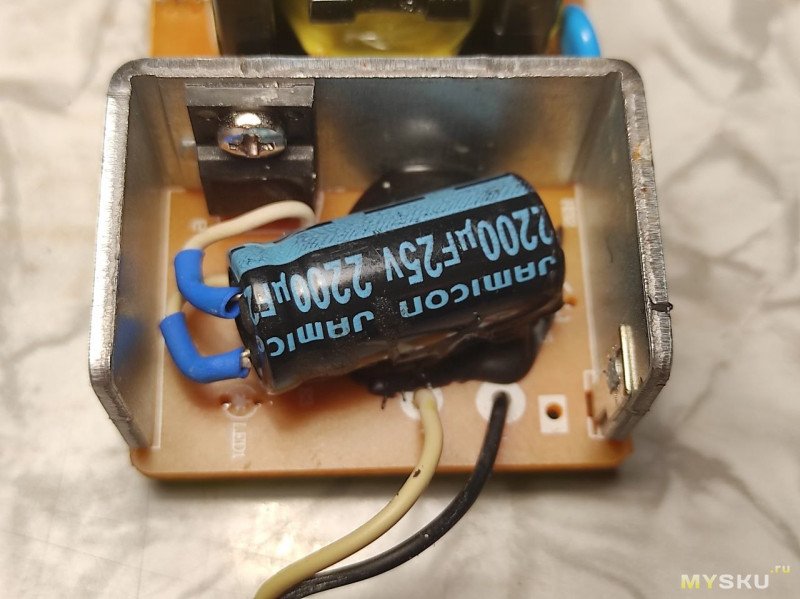

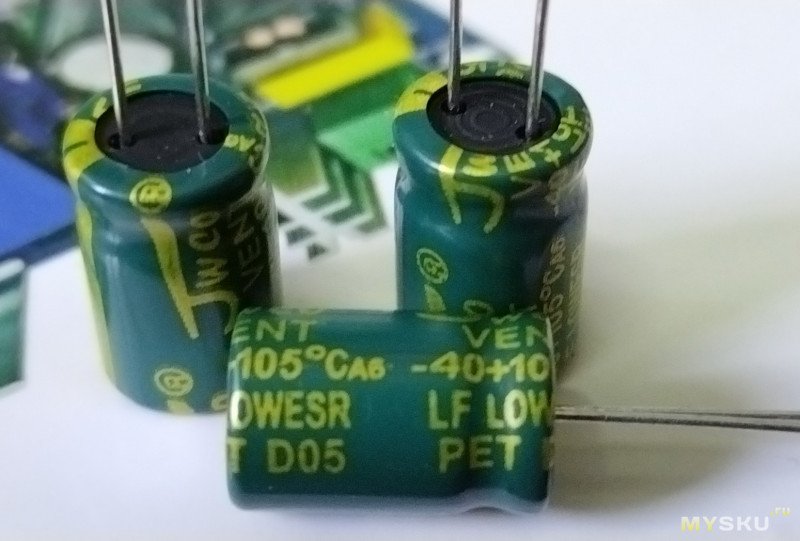

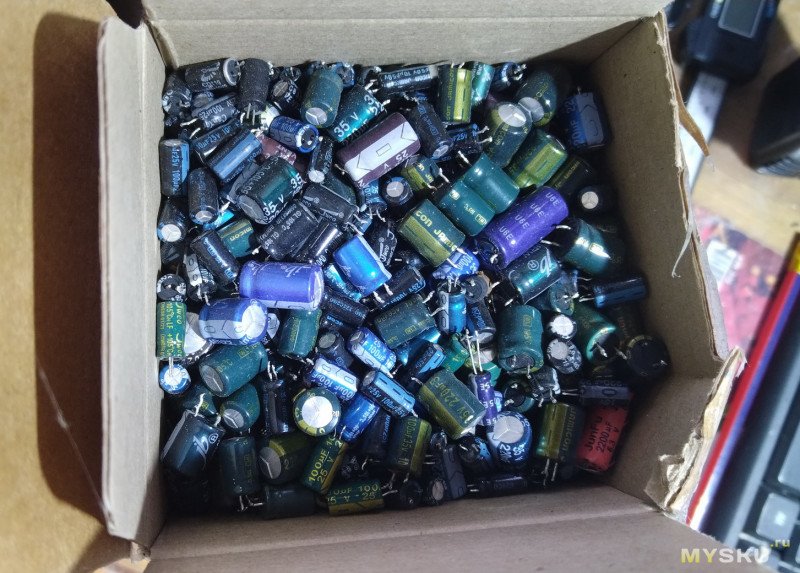

Нашел здоровый на 2200мкФ, припаял проводами и приклеил на полиуретановый герметик.

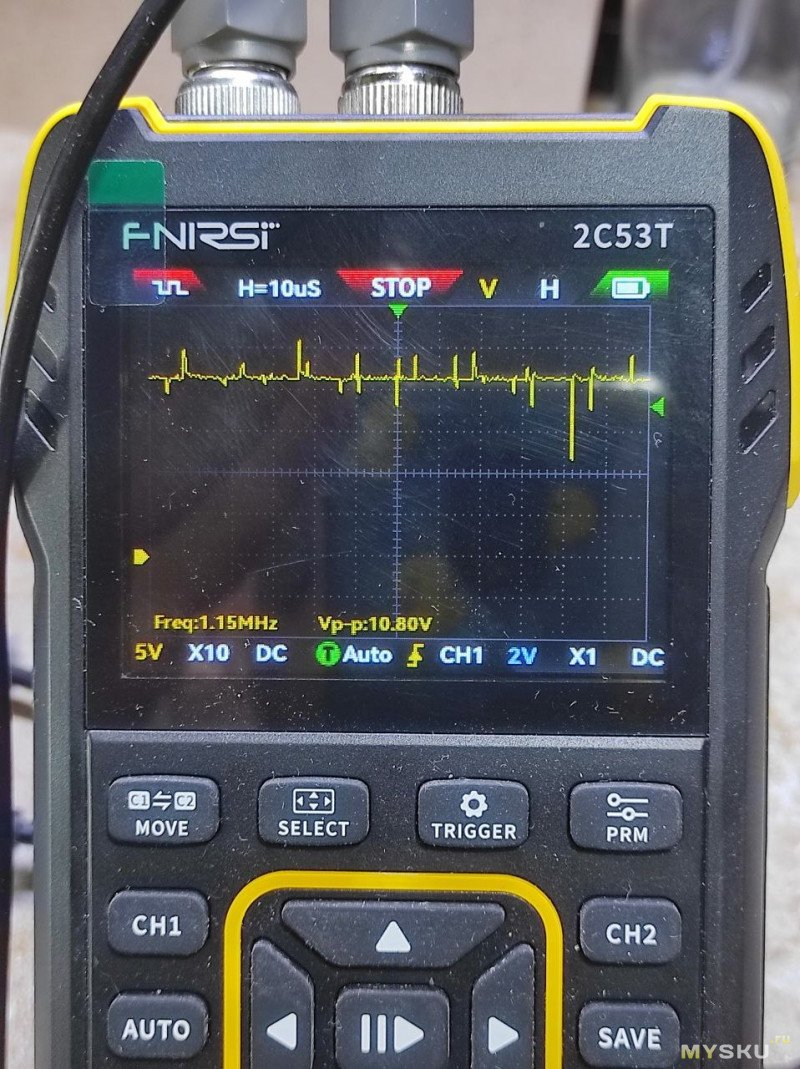

Проверил что на выходе. При той же нагрузке напряжение стало 19 вольт, но пульсации 10 вольт при частоте 1,15МГц. Непорядок.

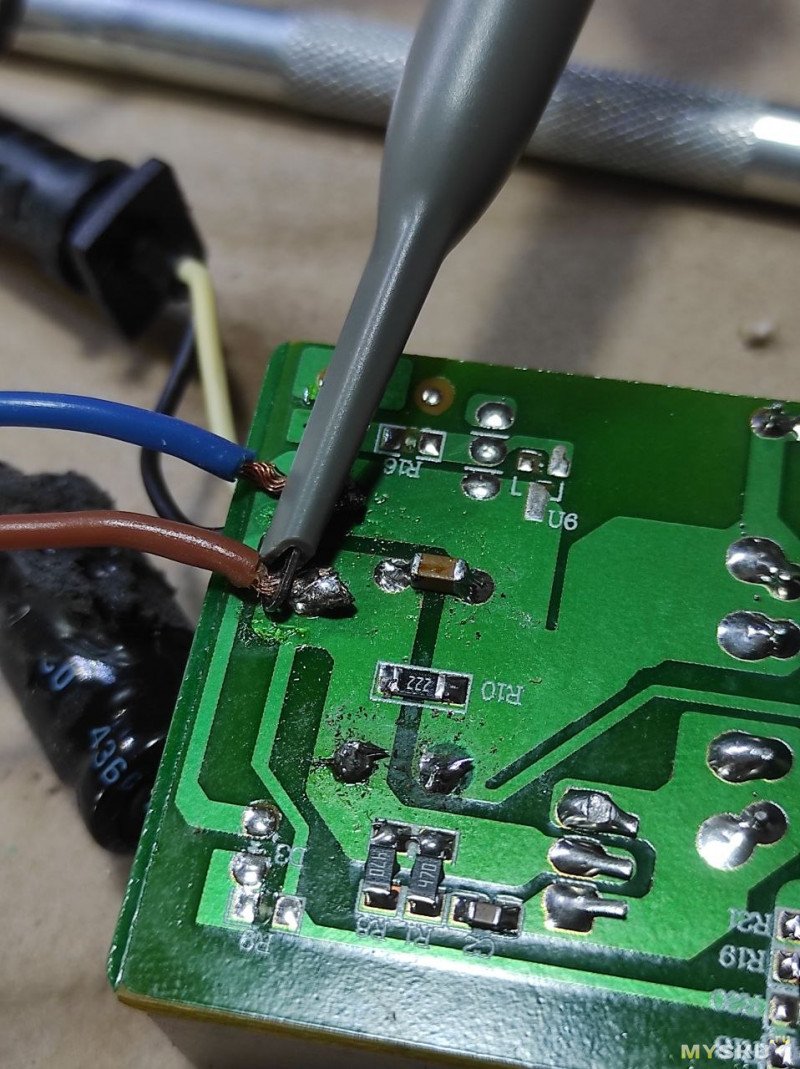

Похоже что нужно приклеить на выход какую-то мелкую емкость. Припаял подвернувшийся под руку SMD конденсатор на 8мкФ прямо на контактные площадки.

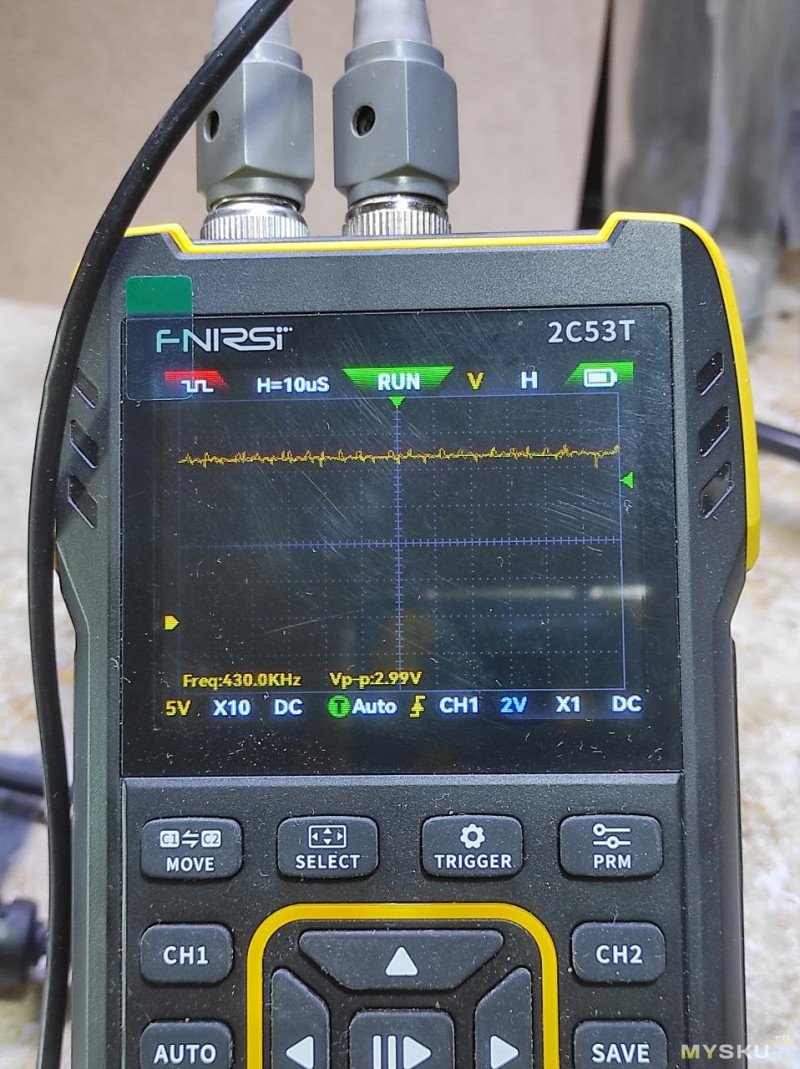

Пульсации стали в разы меньше по амплитуде и частоте. 3 вольта на частоте 430кГц.
По совету уважаемого infino допаял емкость на 10нФ, пульсации упали в два раза. Это при нагрузке 4А. Ноут обычно берет 2-3А.
Ноутбук стал стабильно заряжаться, конденсатор теплый, несмотря на то, что вокруг него горячий радиатор.
Мораль сей сказки проста — если блок питания перстал работать, то можно вскрыть его, осмореть и заменить конденсаторы, которые выглядят больными или горячие. А потом уже выкидывайте, выпяв все детали, которые могут пригодиться.
Сказочное чтиво.
Блок питания был уже бывалый, его половинки надежно соединяла полоса армированного скотча, поэтому проблем с разборкой не было.
Что внутри? Простая плата, половины деталей нет. Нет даже светодиода на выходе.Проверил пульсации на выходе. При токе 4А напряжение падает до 15 вольт. Пульсации 2,6 вольта на частоте 300кГц. Один конденсатор на выходе подозрительно надулся и горячий. Выпаял оба. Один в обрыве, второй показывает 26мкФ, хотя заявлено 1000мкФ. Нашел здоровый на 2200мкФ, припаял проводами и приклеил на полиуретановый герметик. Проверил что на выходе. При той же нагрузке напряжение стало 19 вольт, но пульсации 10 вольт при частоте 1,15МГц. Непорядок.Похоже что нужно приклеить на выход какую-то мелкую емкость. Припаял подвернувшийся под руку SMD конденсатор на 8мкФ прямо на контактные площадки.Пульсации стали в разы меньше по амплитуде и частоте. 3 вольта на частоте 430кГц. По совету уважаемого infino допаял емкость на 10нФ, пульсации упали в два раза. Это при нагрузке 4А. Ноут обычно берет 2-3А.Ноутбук стал стабильно заряжаться, конденсатор теплый, несмотря на то, что вокруг него горячий радиатор. Мораль сей сказки проста — если блок питания перстал работать, то можно вскрыть его, осмореть и заменить конденсаторы, которые выглядят больными или горячие. А потом уже выкидывайте, выпяв все детали, которые могут пригодиться.
Не добавляйте работы для Сифона и Бороды
Самые обсуждаемые обзоры
| +38 |
1025
34
|
Я не осьминог, частенько бывает неудобно тестером с двумя щупами проверять…

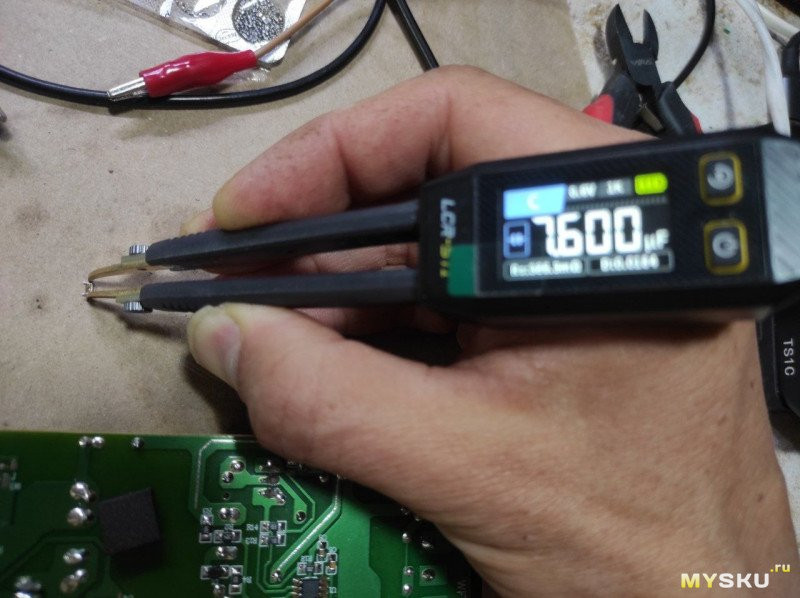

Тут же деталь и тут же экран — не нужно поворачивать голову. И так-как щупы собраны в пинцет, то SMD детали при измерении улетают значительно реже, чем при измерении щупами мультиметра.
