PowerBank CANYON PB-2002 и его внутренний мир

Всем привет!
Сегодня мы познакомимся вблизи с внешним аккумулятором CANYON PB-2002.
Добро пожаловать под кат!

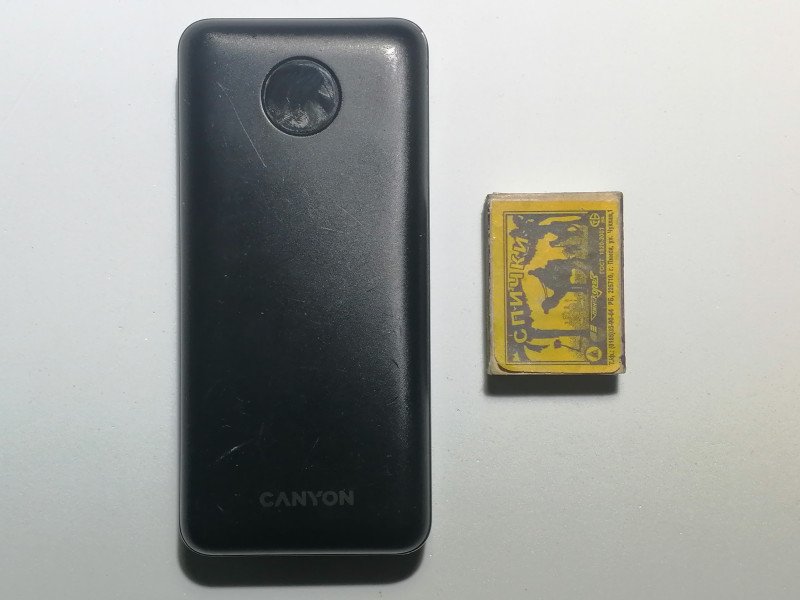

Внешний вид устройства практически традиционен — «брусок с разъёмами».
Ну разве что кнопка сенсорная.

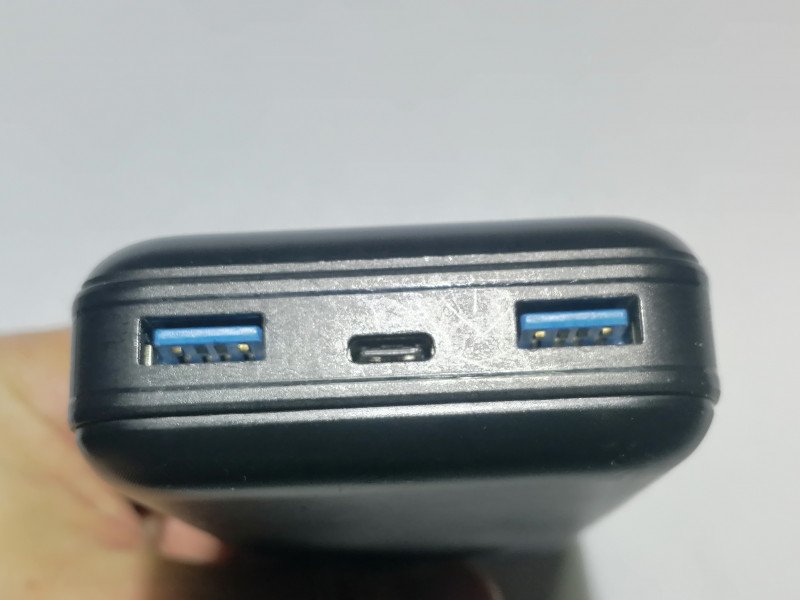

Разъёмы, кстати, косят под USB 3.0:

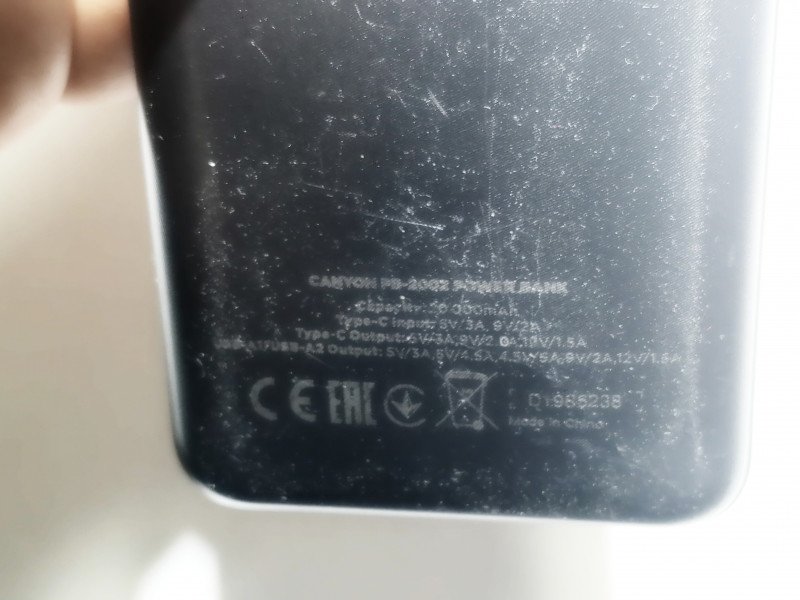

Маркировка:

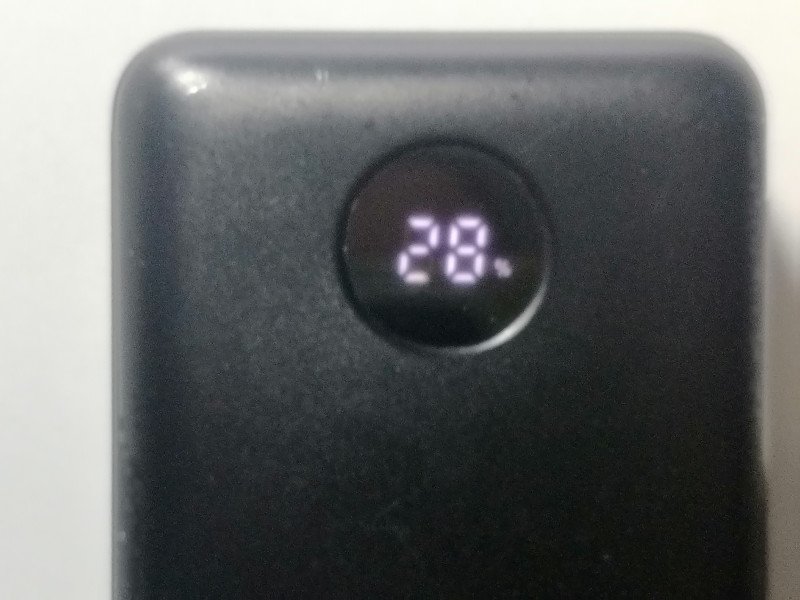

Оно ещё даже подает признаки жизни:
Но корпус уже начало раздувать.

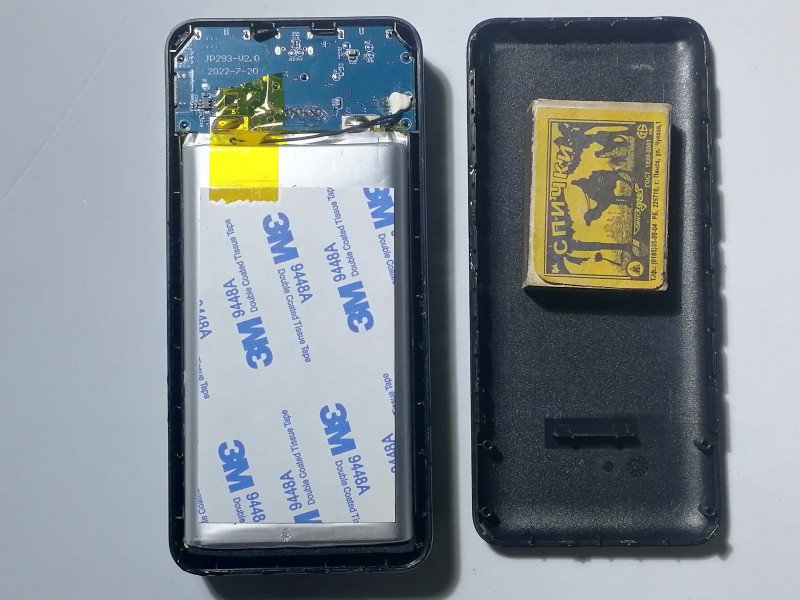

Поможем ему ножом и плоской отверткой:
Аккумуляторы не вклеены, плата никак дополнительно не закреплена и легко вытаскивается из корпуса — в общем, не разборка, а удовольствие:

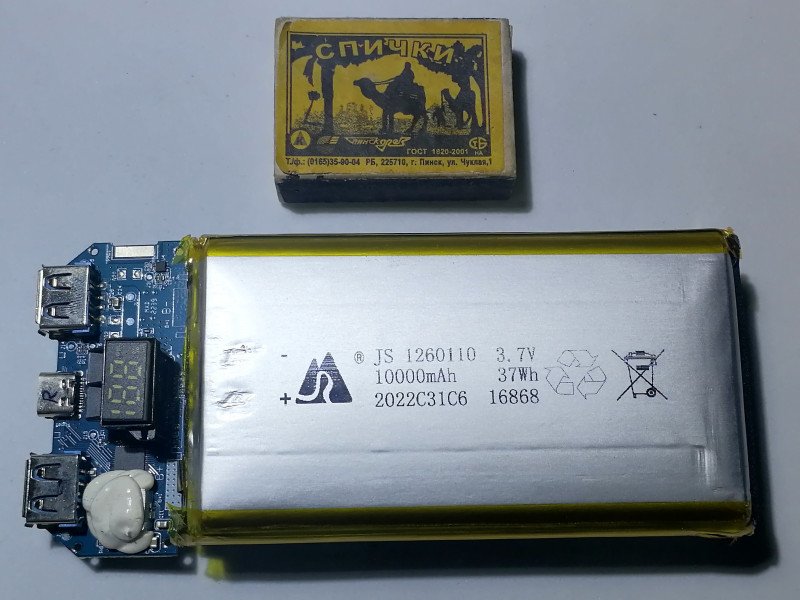

В качестве аккумуляторов использована пара плоских ячеек типоразмера 1260110 на напряжение 3,7 В.

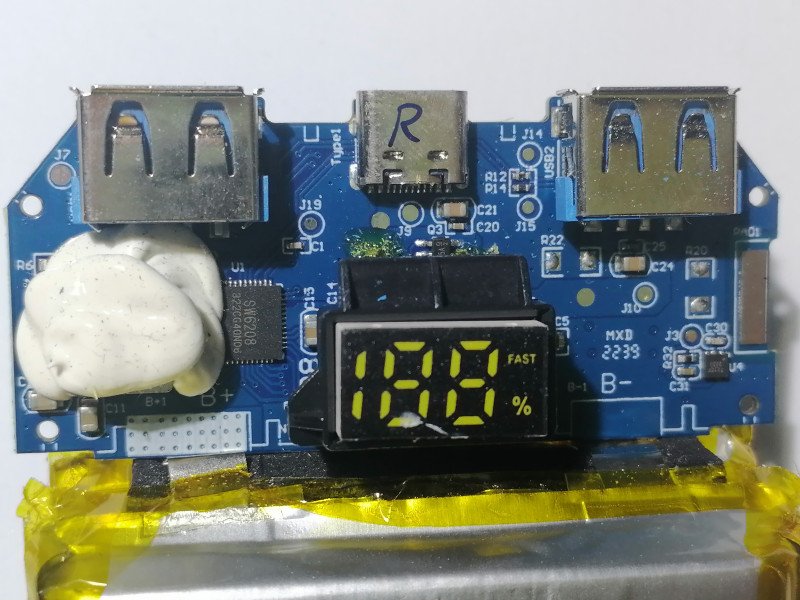

Плата поближе:

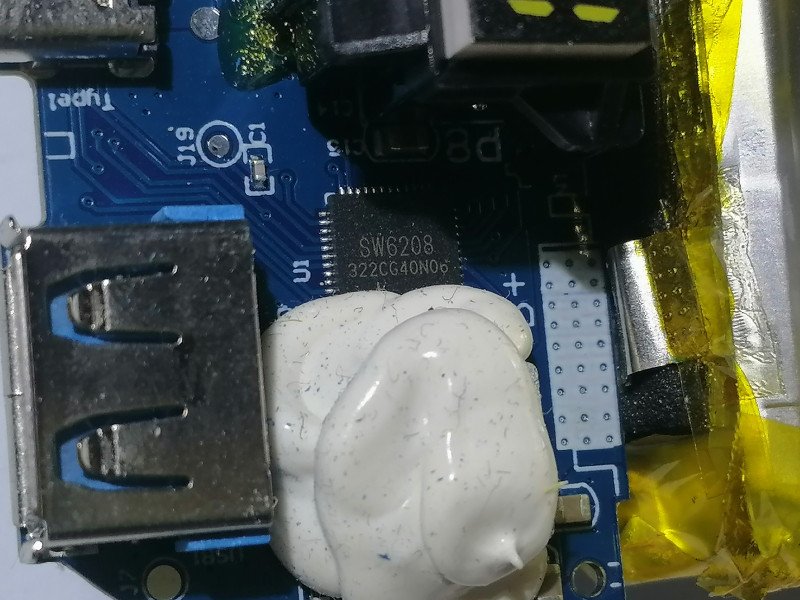

Устройство выполнено на основе микросхемы SW6208:
Вот тут на неё лежит подробный даташит.
Микросхема очень фаршированная:

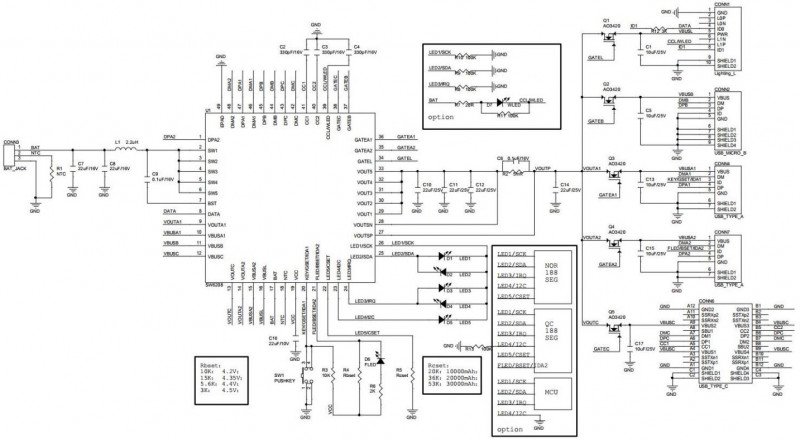

Вот так выглядит пример схемы её включения:
Здесь мы видим возможность самому настроить напряжение заряда аккумулятора и его емкость для правильного расчета уровня заряда, то и другое — заменой резисторов на плате. Выходную мощность, увы, так поднять не получится, она составляет 22,5 Вт. Зато можно вкрутить фонарик на белом светодиоде — в микросхеме есть встроенная цепь драйвера.
