Удлинитель 30м своими руками. Защищённые розетки и вилки

Не то чтобы у меня не было удлинителей. А тем более для работы во дворе. Но захотелось так сказать облагородить то что и так почти нормально работало.

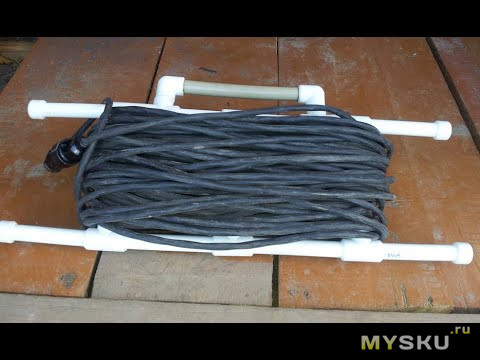

Итак. У нас были наборы из противоударных и влагозащищённых вилок и розеток разных расцветок и брендов. Несколько бухт кабелей. Пластиковые рамки для намотки и более сотни обжимных гильз. Не то чтобы это всё было нужно каждый день, но раз начал коллекционировать кабели, то иди в своём увлечении до конца. Единственное, что меня беспокоило — это нож и кусачки. Стоило только взять в руки кабель и уже не остановишься… и я знал, что довольно скоро мы опять в это окунёмся.

Лёгкое чтиво выходного дня ©

Пролог

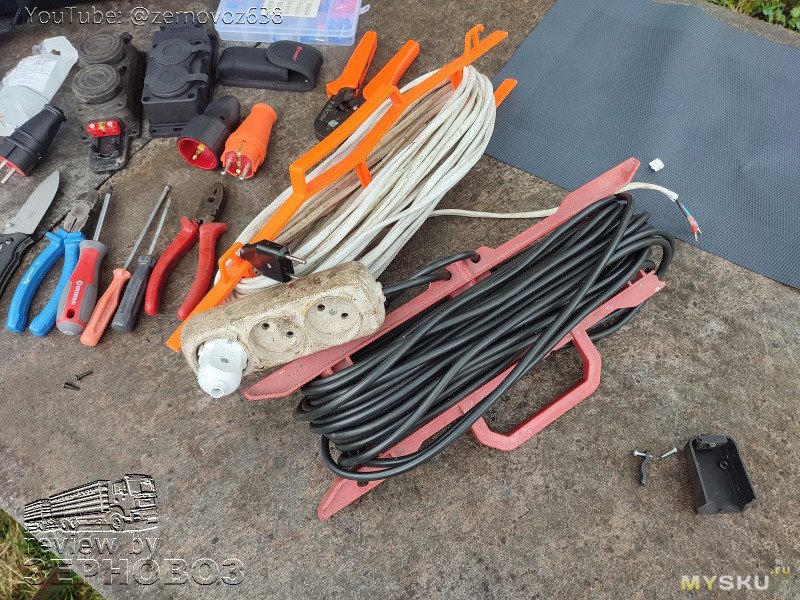

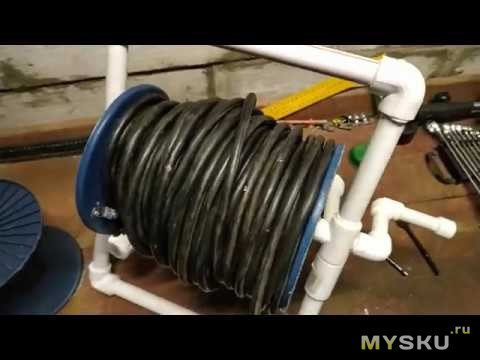

Выше была шутка с долей шутки. Правда жизни такова, что свои удлинители собирал ситуативно. Большая часть это самоделки из обрезков кабелей, вилок, розеток. Разрешите мне не добавлять фото этого сокровища, которое каждый бережно хранит в гараже.

Центральная мысль. Всё это добро торжественно отправляем в ящик «Архив. Хранить 75 лет». И на паре удлинителей обновляем вилки и розетки (заменяем на противоударные в каучуковой (так написано) оболочке).

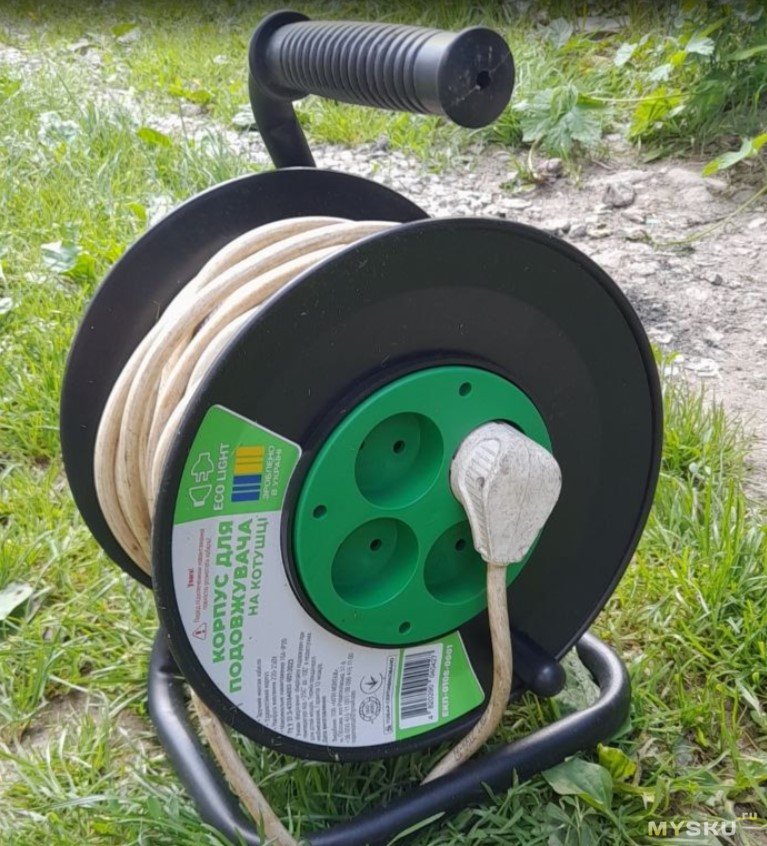

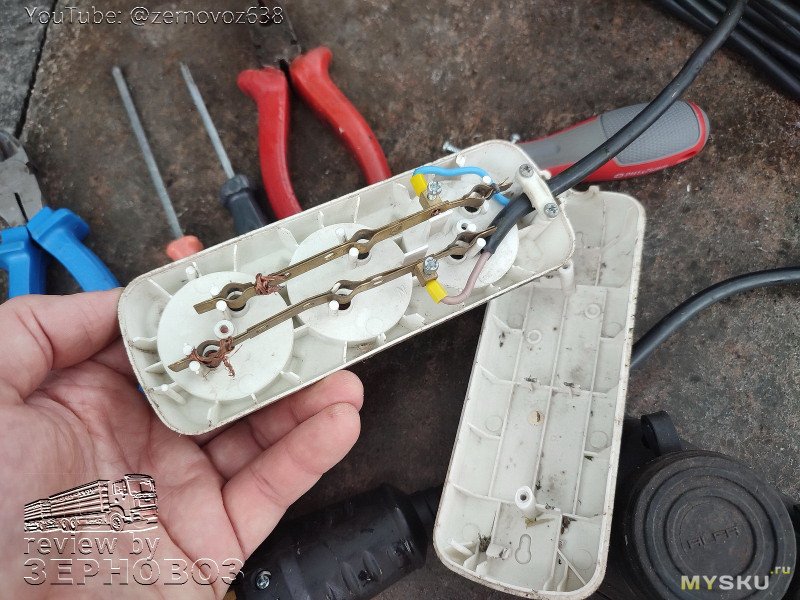

кстати, сразу же о блоке розеток от Viko — он нормально так отработал, нареканий нет

Вилки

примечание: покупал без особой цели, просто на эти наборы была акция

вилку и блок розеток 16А IP44 ALFA (Baysal) — несколько лет назад, т.е. успел уже даже протестировать в работе, всё ок

в прошлом году докупил ещё набор колодка+вилка ТЕССО, всё те же 16А IP44

а в этом решил, что нужно попробовать и бренд Horoz

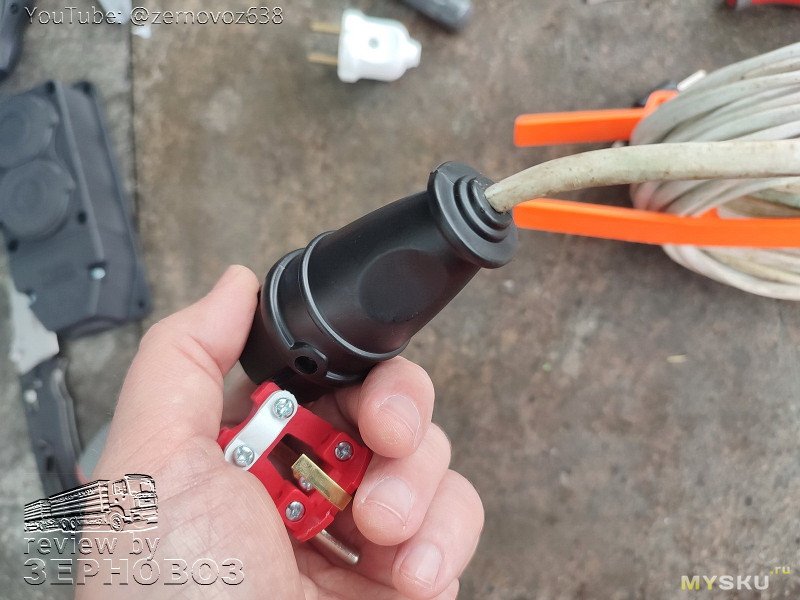

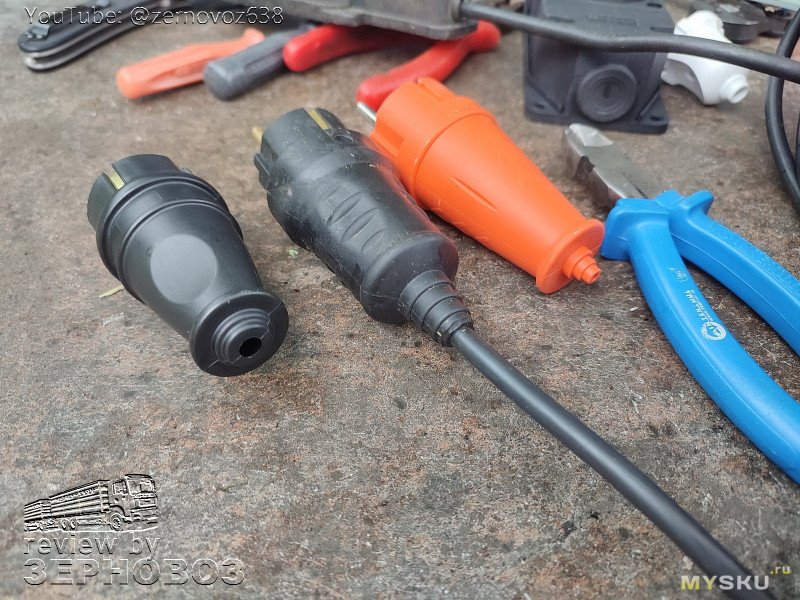

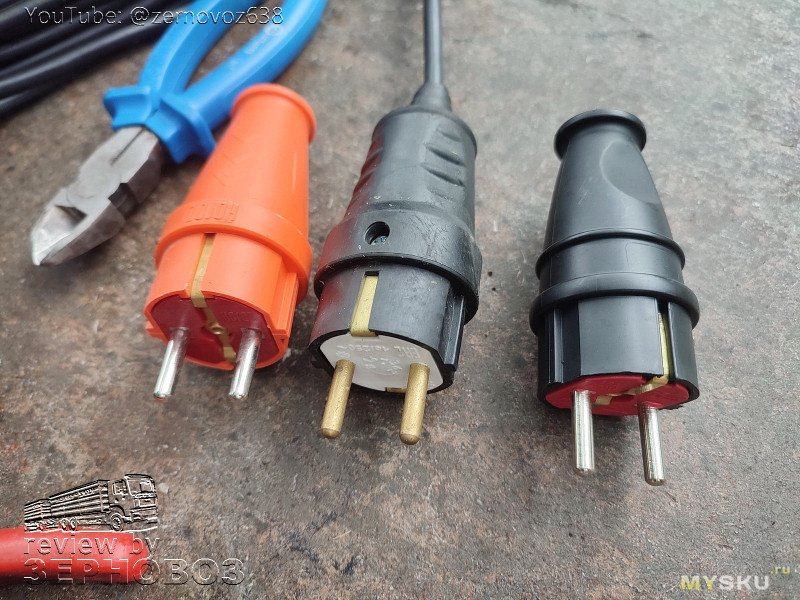

на фото вилка ALFA уже с кабелем

забегая вперёд мне она понравилась больше всего по одной простой причине — в руках ощущается «как резиновая», остальные также типа каучук, но более жёсткие

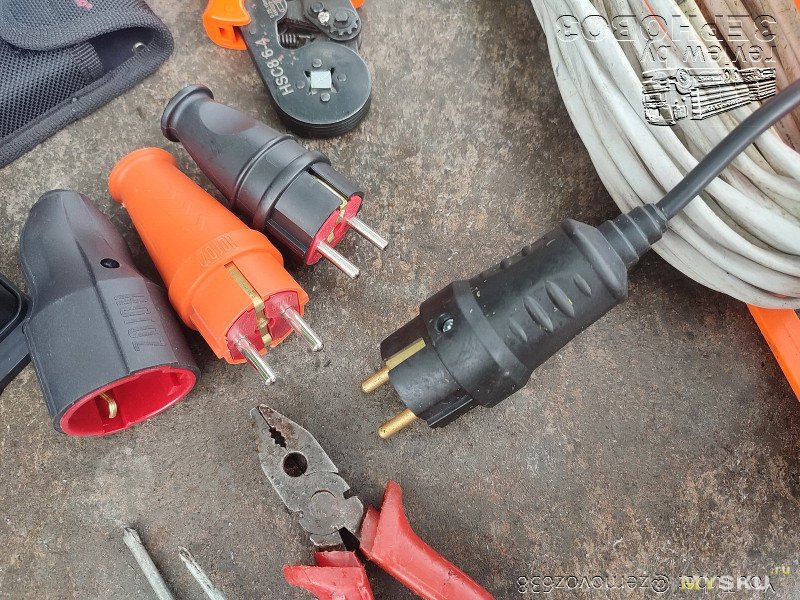

визуально плюс-минус одно и то же, пока не начинаешь щупать руками и раскручивать

но у Horoz пластик точно «первичка» (блестит и выглядит аки керамика), а вот у ТЕССО и пластик более мутный

у Horoz заземляющий контакт как шлифованный и вилка блестит, а у ТЕССО заземление как рубанное (что не критично) и вилка не такая блестящая

впрочем, на потребительские свойства это не должно влиять — главное что нормальный контакт, а он и там и там вполне достойный

примечание: ALFA разобрать не смог — даже не понял это плюс или минус

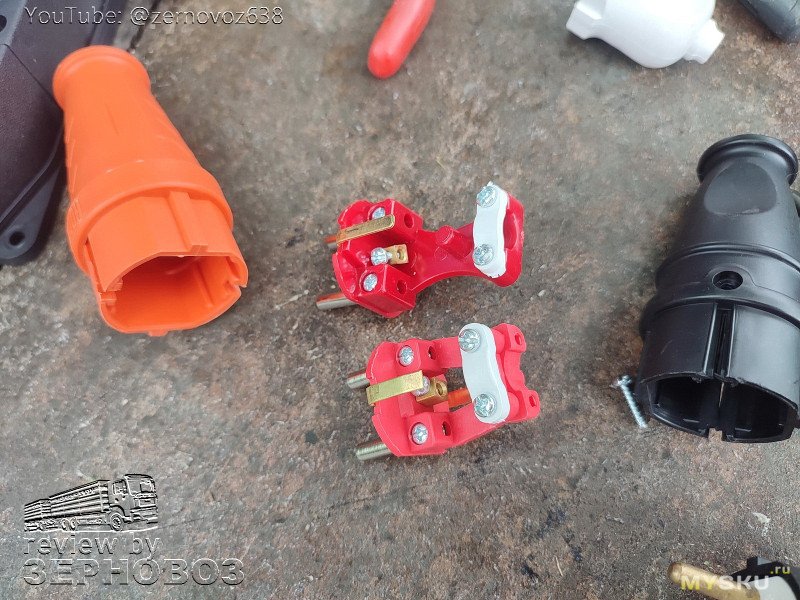

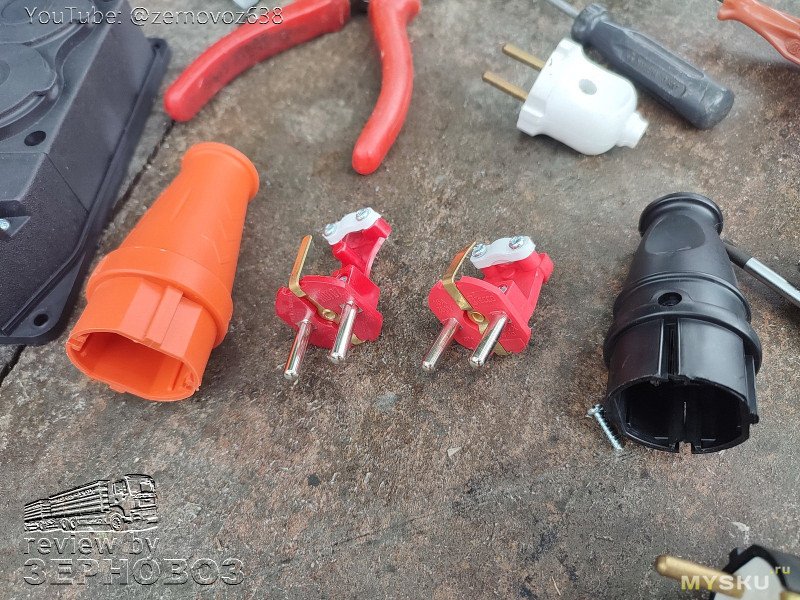

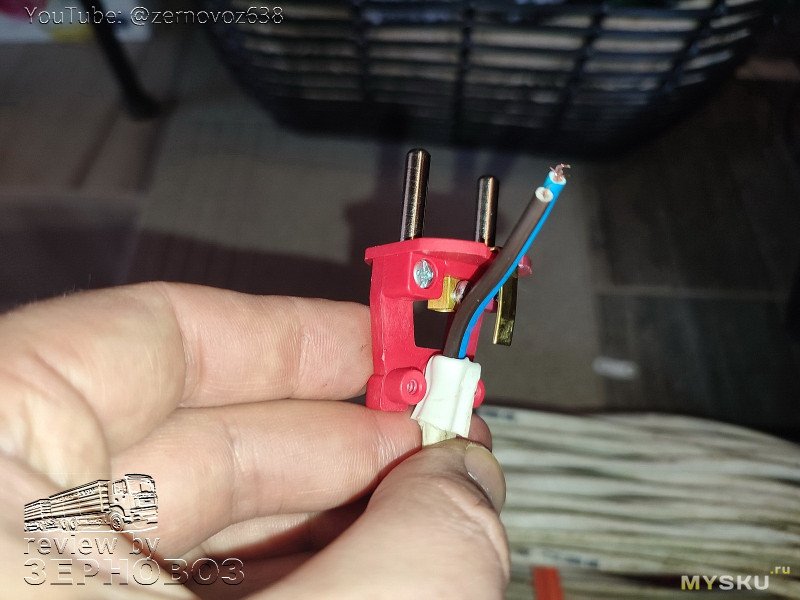

внутренний мир вилок

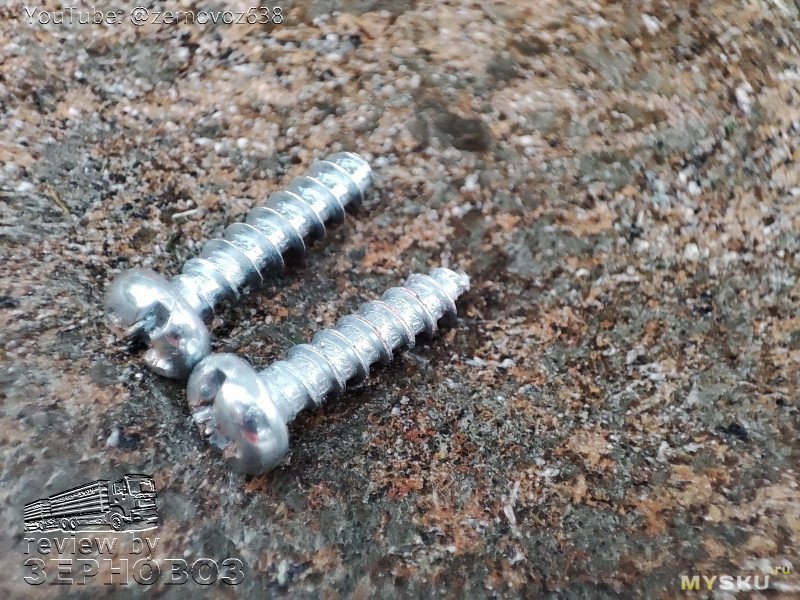

просто мелкая деталь))) угадайте какой из шурупов от вилки Horoz

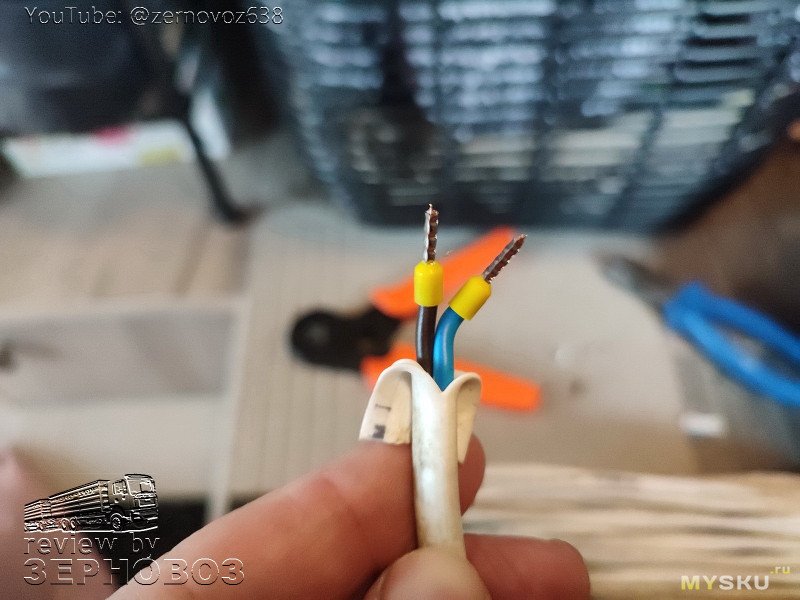

обжимаем хвосты, скручиваем

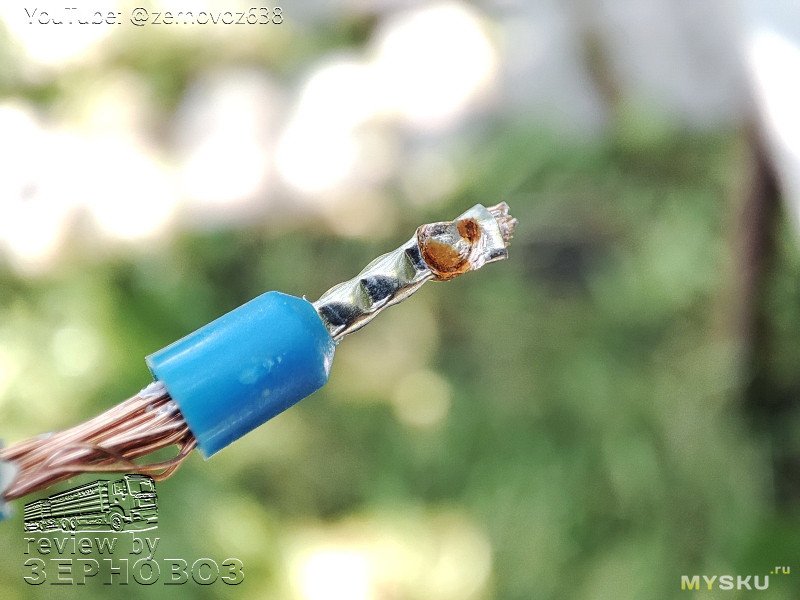

кабель тонковат, сделал утолщение чтобы прижим был нормальным

Розетки

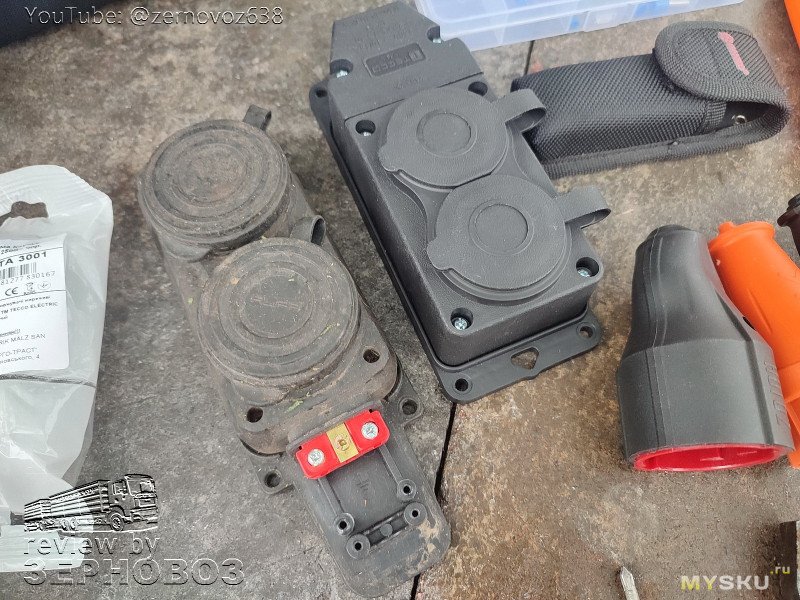

первой разбираю ALFA (Baysal), нужно посмотреть что там внутри по нормальному переобжать (хотя обжатое и прикрученное на скорую руку проработало нормально пару лет в активной эксплуатации)

оцениваю на 10 из 10 — розетка побывала и в мокрой траве и в грязи/пыли

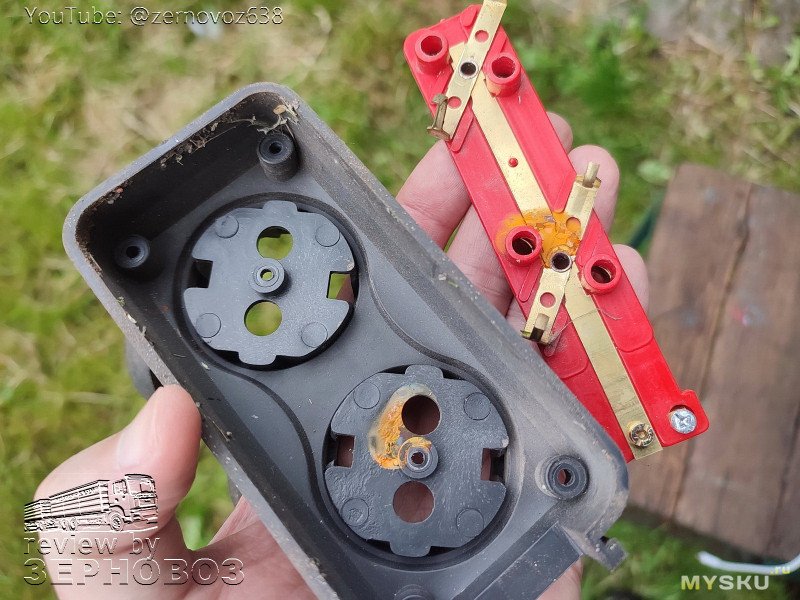

вот этот момент не подскажу — или при хранении что-то затекло или при пользовании

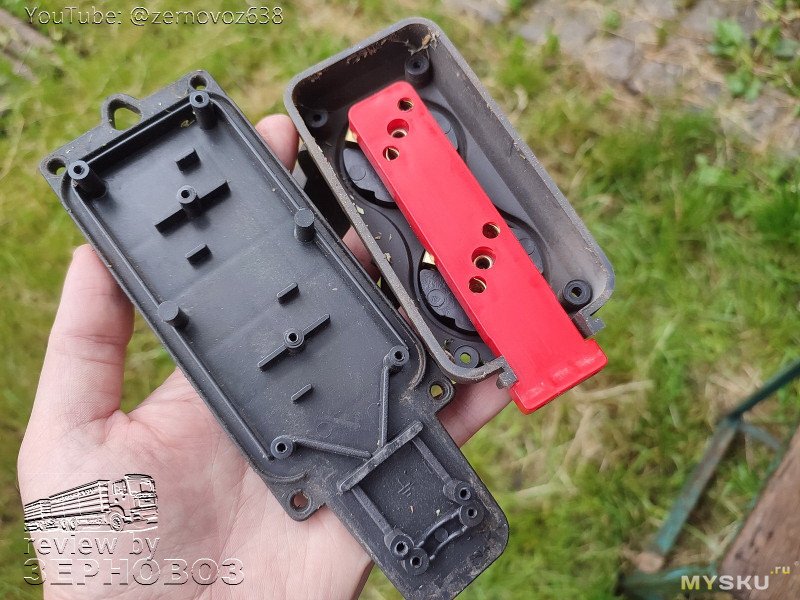

красный блок неразборной

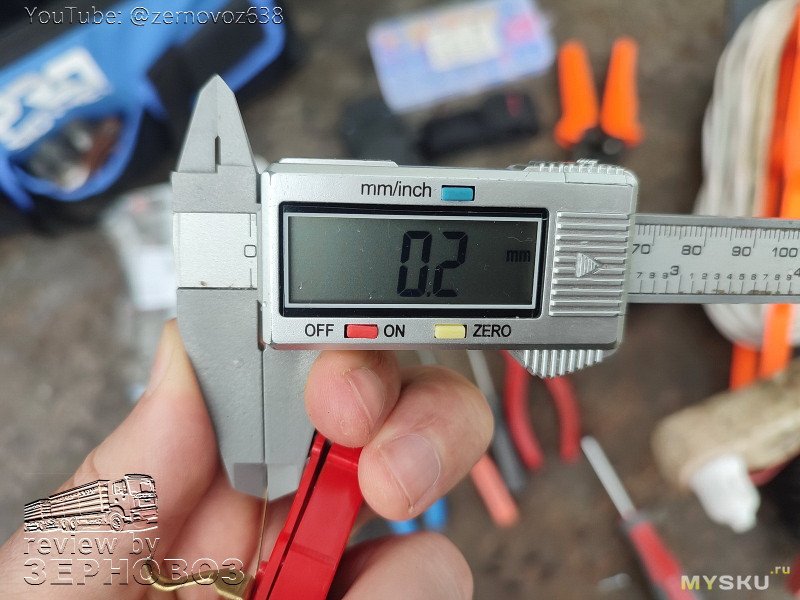

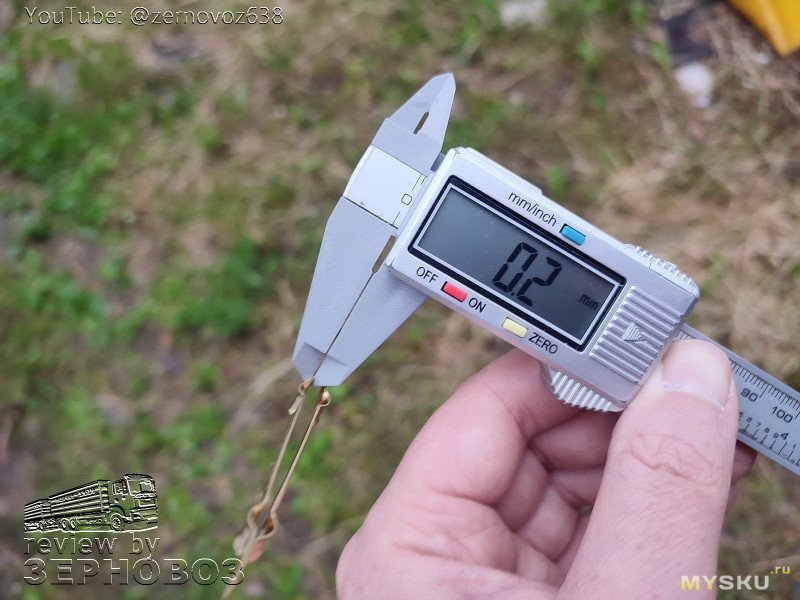

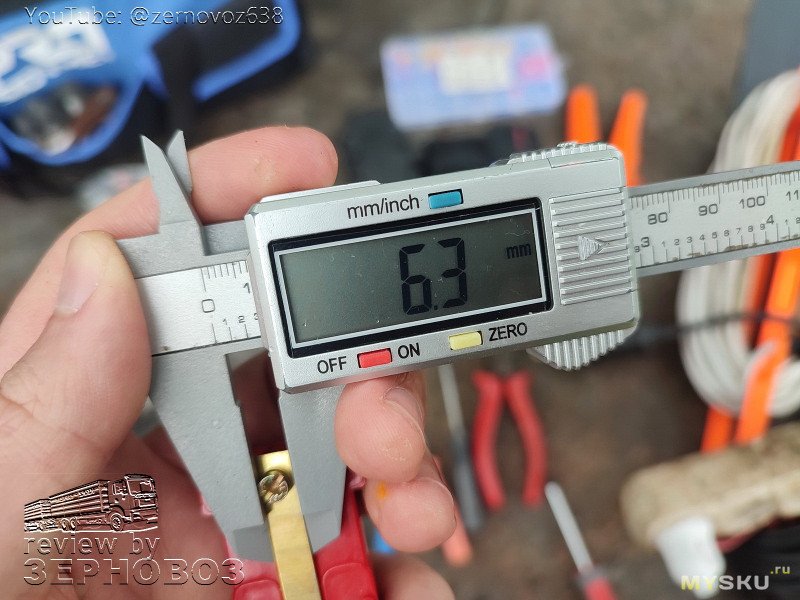

заземляющая шина 0.2 х 6.3 мм (1.26мм.кв)

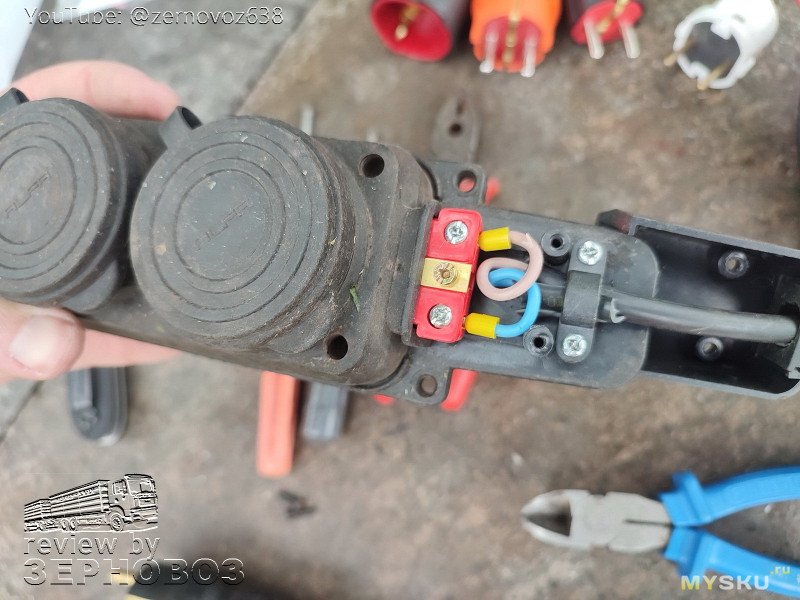

переобжал, закрутил

далее новенькая ТЕССО

в принципе визуально выглядит очень похоже

но повторю мысль высказанную выше — голосую за ALFA, у неё корпус более «резиновый» и в руках ощущается «мощнее»

впрочем у этой также с защитой всё ок

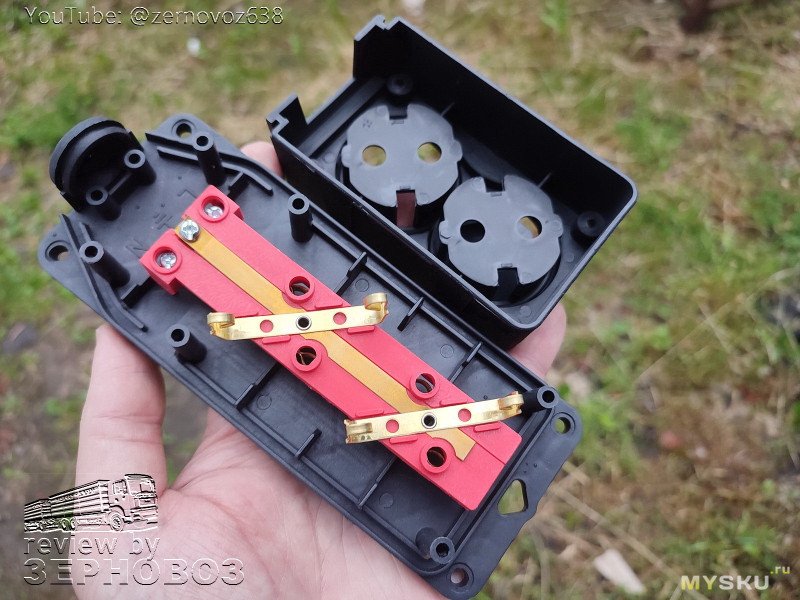

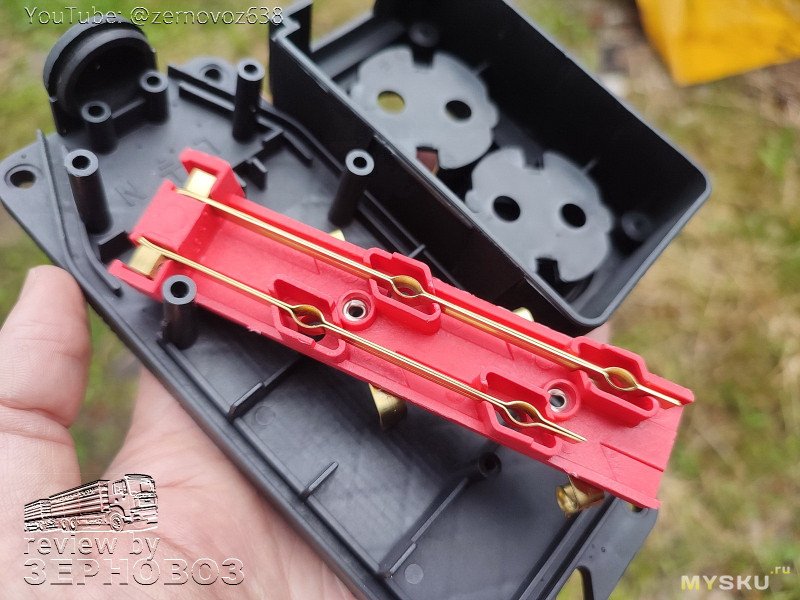

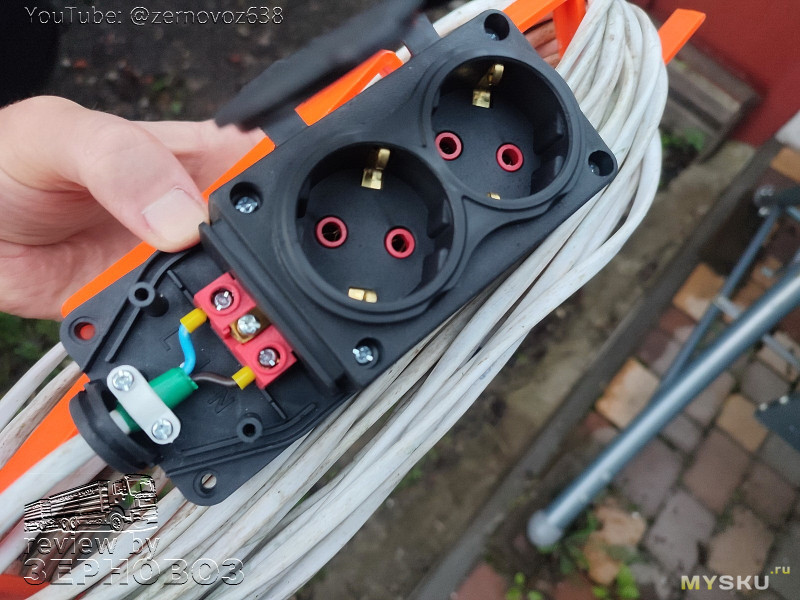

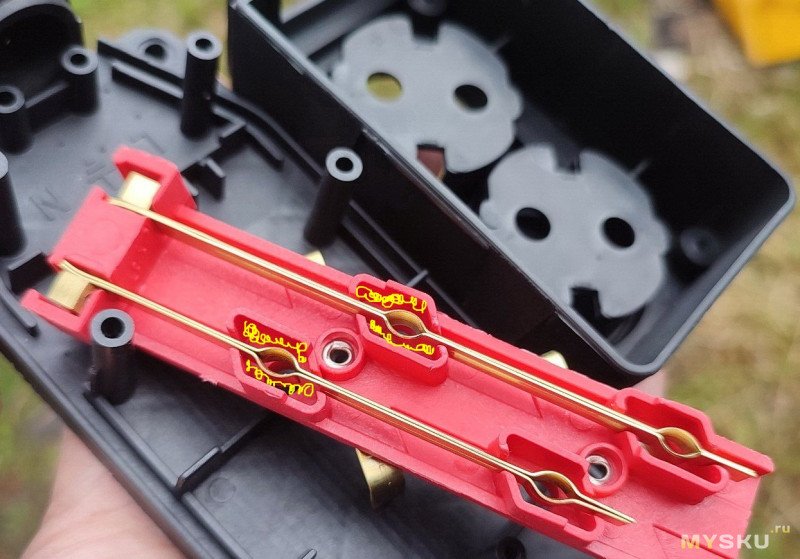

блок под шины не закрытый

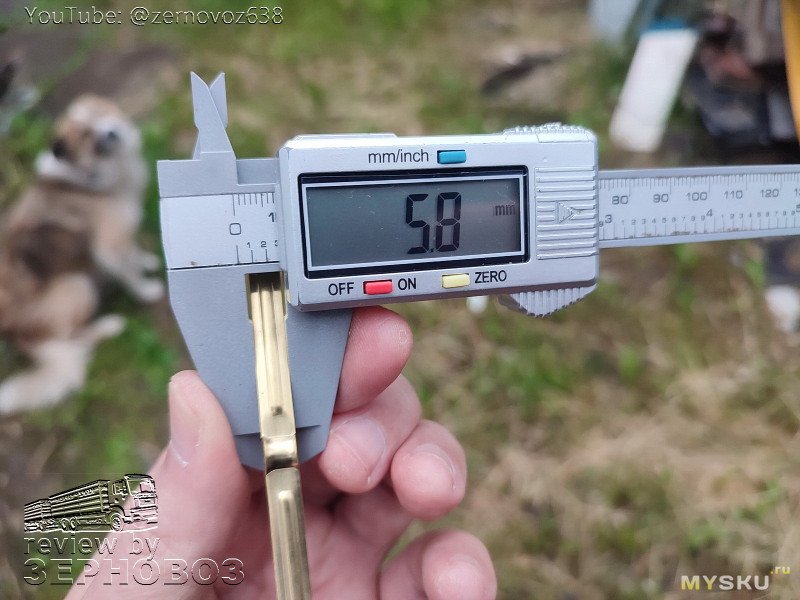

здесь есть возможность замерить сечение силовых линий 0.2 х 5.8 мм (1.16 мм.кв)

не исключаю, что у ALFA такие же

опять обжимаем, подмотал изоленту чтоб можно было нормально зажать кабель

Итого

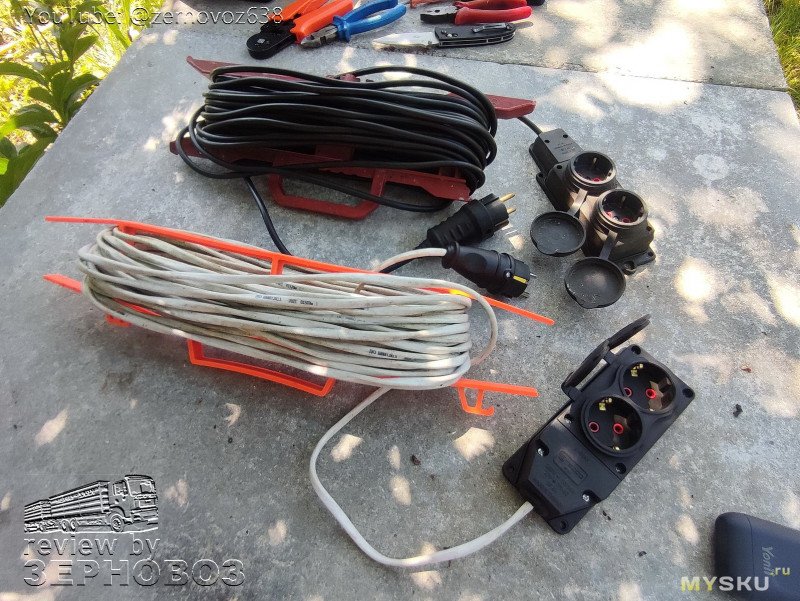

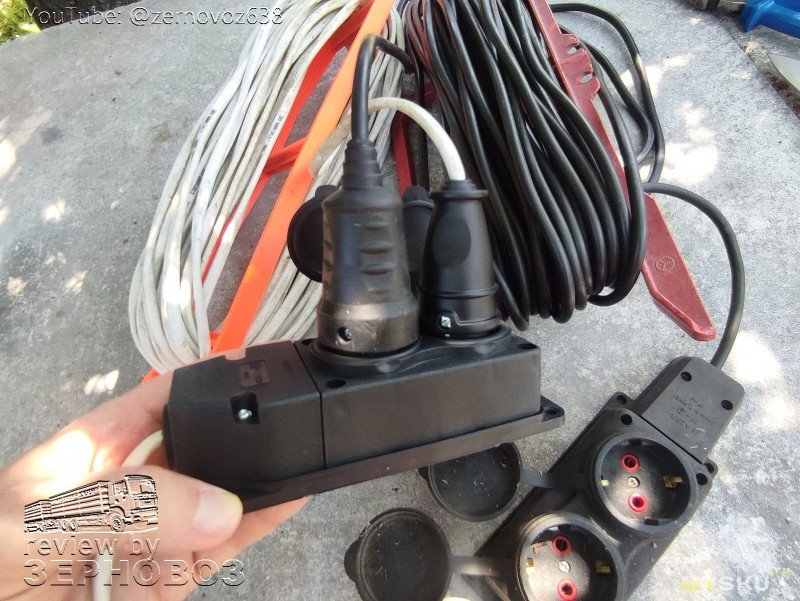

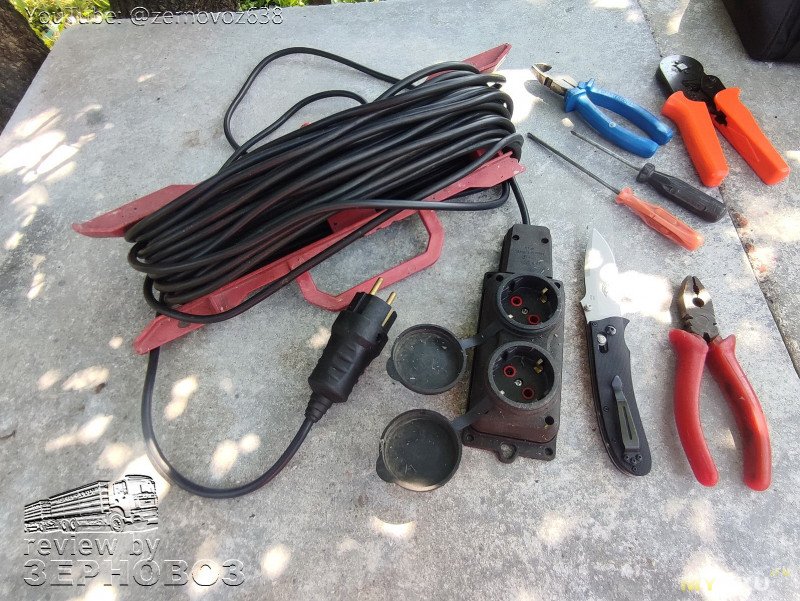

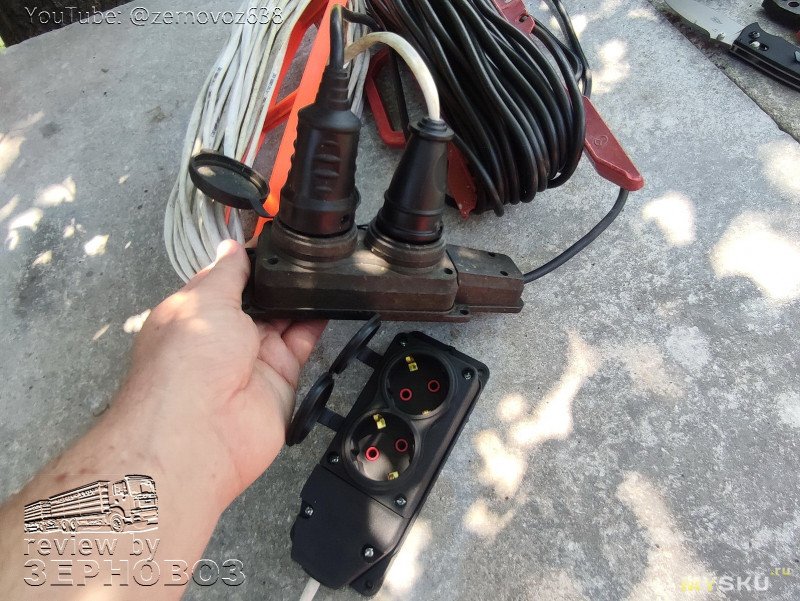

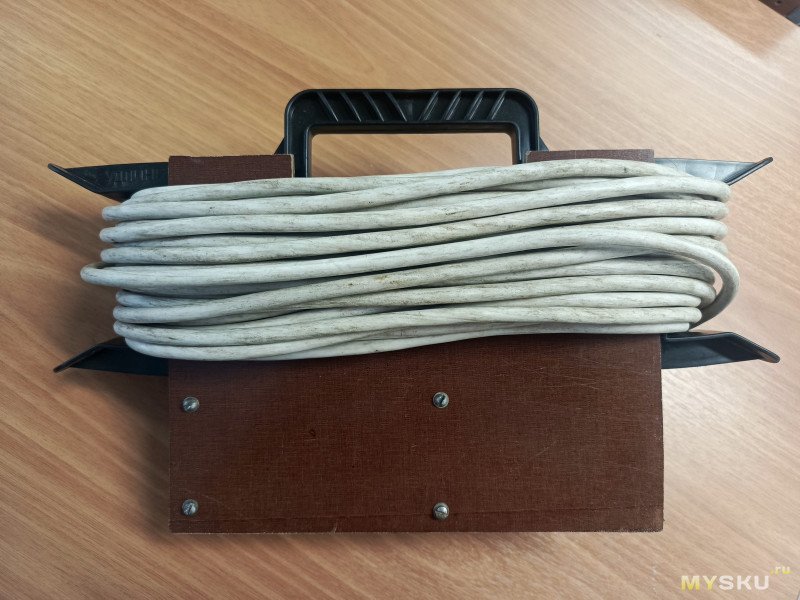

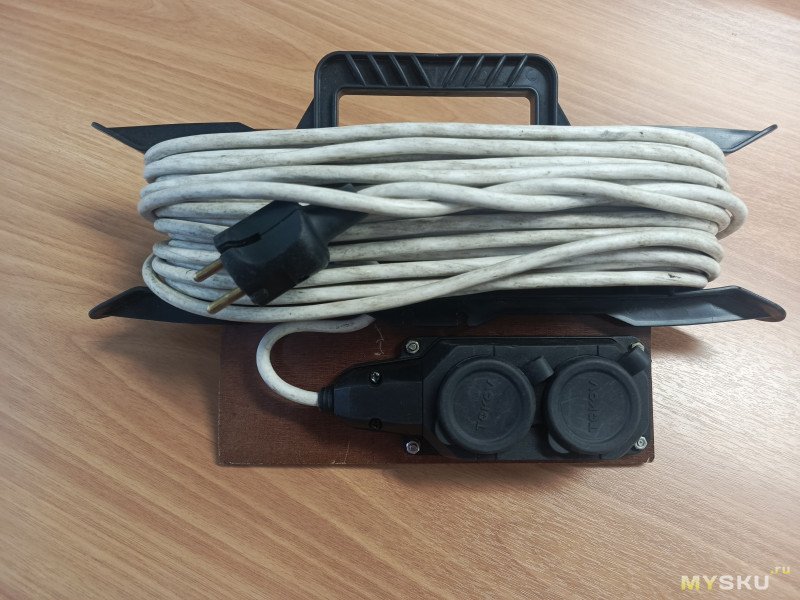

через часик у нас две бухты кабеля с довольно хорошими блоками розеток и вилками

что ещё

проверяем насколько входят плотно вилки

оцениваю на отлично

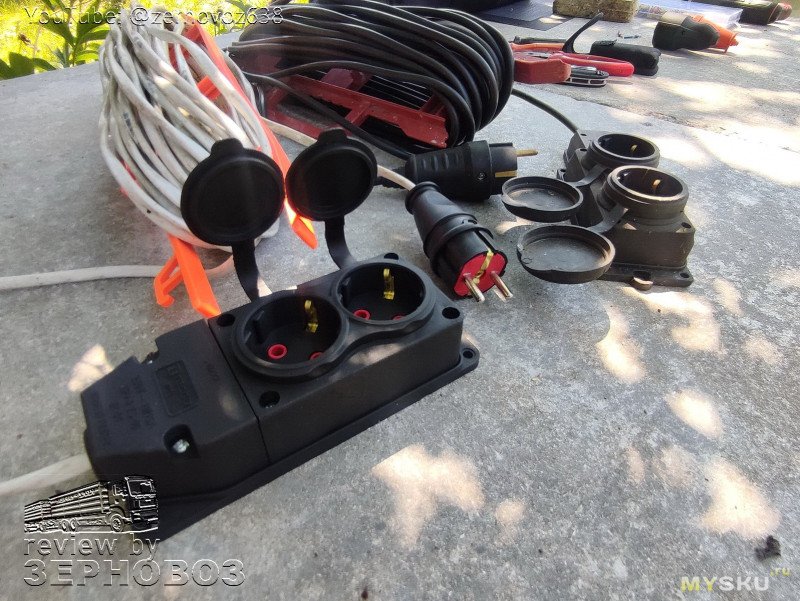

и у другой переноски также все отлично

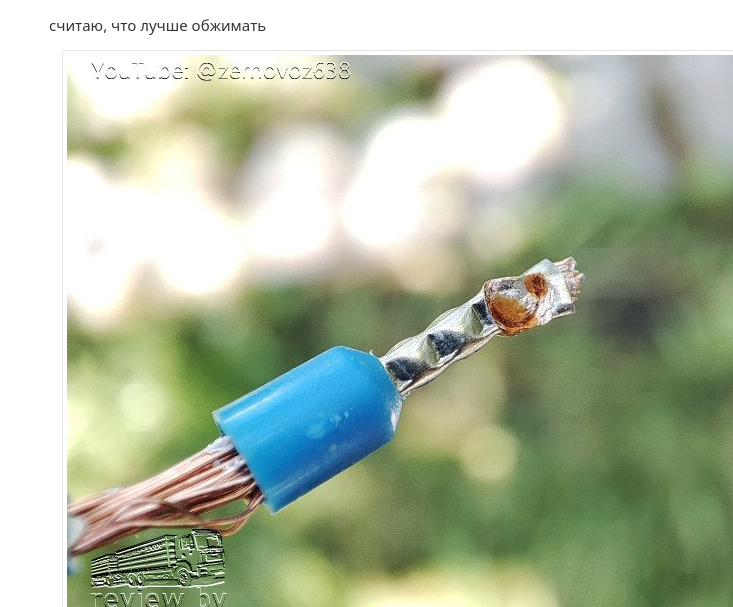

обжимать или не обжимать?

кримпер стоит не так и дорого, а наконечники так и вообще копейки

считаю, что лучше обжимать

с этим согласен даже жук-пожарник

Выводы

Удлинителей много не бывает.

Старые удлинители не выбрасываются. Они просто мигрируют в ящик «ещё пригодятся».

При этом вполне доступно собрать хороший и качественный из кабеля и защищённых вилки и блока розеток.

Брендов на рынке много. Из того что увидел — повторю ещё раз, что все хорошие. Но больше таки понравился ALFA (Baysal). Но это чисто субъективный и не особо репрезентативный вывод. Из того что покупал наугад.

Ещё. Как бы быстро не шла унификация, но лично у меня дома полно вилок Тип C и хорошо если это CEE 7/17 4.8мм, а не CEE 7/16 толщиной 4.0мм и её сёстёр родом из 40+ лет прошлого известных как С1 ГОСТ 7396.1-89.

При этом почти все розетки заменил уже давным давно на Тип F Schuko (CEE 7/4 вилка и CEE 7/3 розетка) — 4.8мм.

Когда они встречаются, то бывает плохой контакт. Особенно это раздражает когда ты в 50 метрах от розетки, а в руках электро-коса либо болгарка.

Очередной гештальт закрыт. За кадром осталась бухта 50 метров, для которой и покупал набор от бренда Horoz.

/
Благодарю, что дочитали до этих слов.
Куплено для себя и за свои.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

/
