Аппаратный менеджер паролей с шифрованием. Коммерческий проект
Не скажу что когда-то задумывался о таком, но после отправки клиенту захотел себе :) Встречайте, аппаратное хранилище авторизационных данных с шифрованием, Wi-fi веб-сервером для смены паролей и цветастой индикацией, умещающееся в кармане. Код и модели выложены в открытый доступ под лиценизей GPL 3.0 — копирование, улучшение и продажа приветствуются, но только если код и модели вашего проекта будут открыты общественности!
С заказчиком оперативно обговорили ТЗ и сошлись на хранилище-флешке с тремя кнопками — каждая должна соответствовать своему паролю. Что-то вроде такого, но поменьше кнопок.
Чтобы не плодить дополнительных программ для смены пароля (а смена — фича обязательная), было решено реализовать ее с помощью веб-сервера через точку доступа. Также заказчик попросил, чтобы его пароли не лежали в открытом виде. Последняя просьба прозвучала немного странно, ибо нажатие кнопки вводит пароль в совершенно открытом виде… Но ладно, шифрование так шифрование. Пусть будет AES-256.

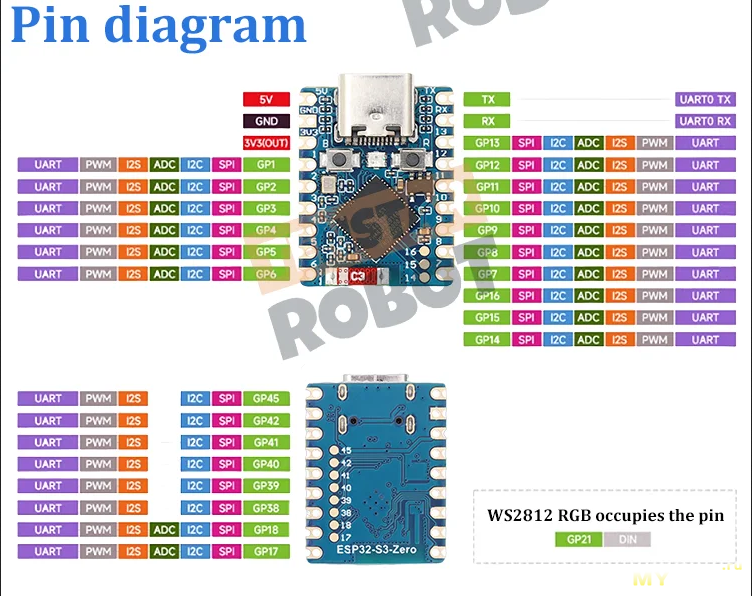

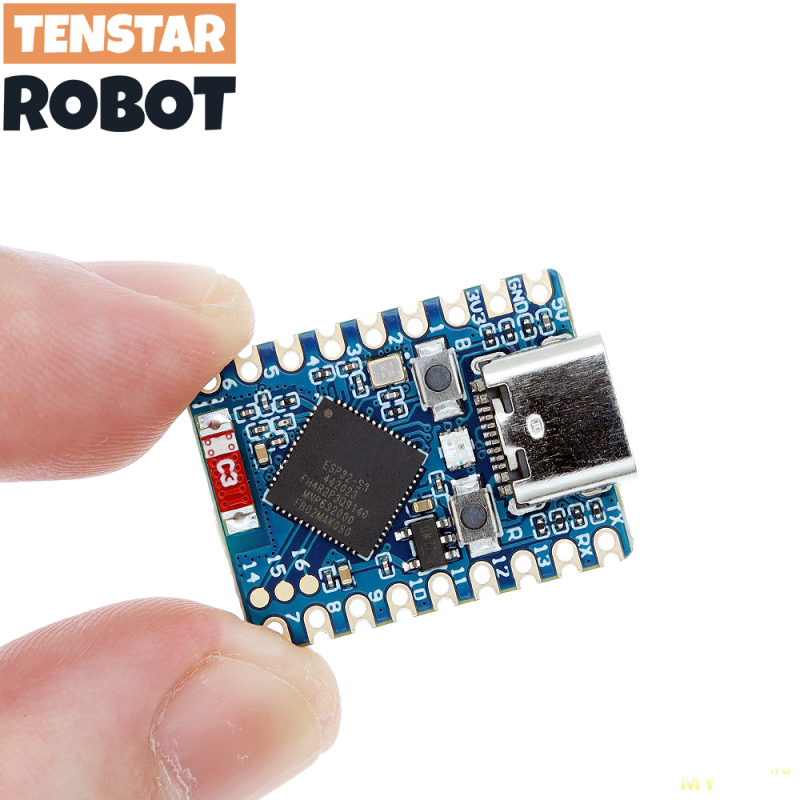

Итого я решил делать устройство на базе ESP32-S3 Mini. Это компактная плата с поддержкой аппаратной эмуляции клавиатуры через USB, а еще туда встроен RGB-светодиод на протоколе NeoPixel. Это означает, что заморачиваться с индикацией не придется вовсе.
По аппаратной компоновке я изначально решил, что разводить плату не стоит — у нас пара кнопок всего на схеме. Но и на проводках лепить я их не стал. Вместо этого припаял кнопки как есть к отладочной плате.
Выставив один из пинов кнопки в режим OUTPUT LOW, можно реализовать «программную» землю. То есть мне даже не нужно подключать кнопки к земле — а значит и выводить лишние провода.
Третья кнопка уже встроена на плате и подключена к пину 0. Она выполняет две функции. Если зажать ее и включить питание, плата войдет в режим прошивки. А в обычном режиме это такая же кнопка ввода паролей. Также пригодился RGB-светодиод на пине 21.

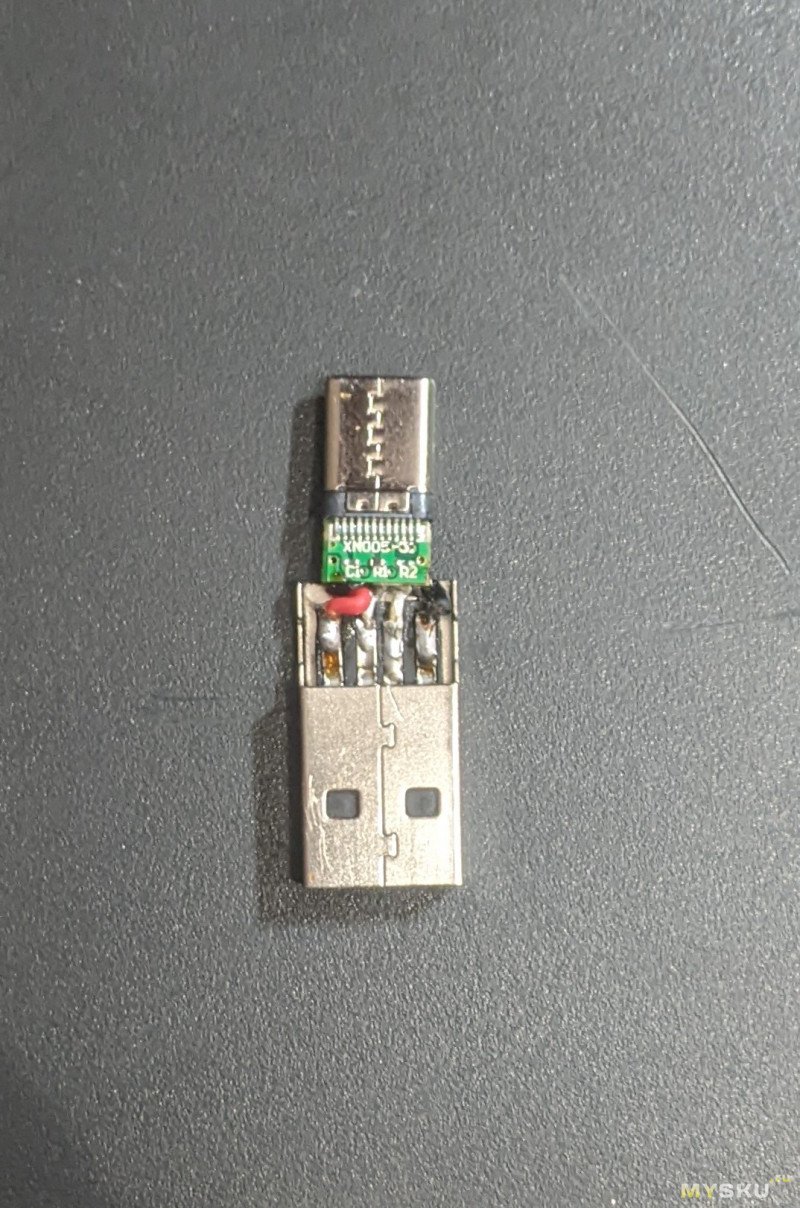

Когда пришло время разводить USB, я понял, что контакты никуда, кроме Type-C на плате, не выведены. Поразмыслив, я решил просто сделать переходник. Благо у меня валялись совершенно бесполезные Type-C штекеры с резистором на 56 кОм. По-русски говоря это означает, что на выход питания они не годятся (а покупались за этим давным-давно), а вот на вход работают отлично!

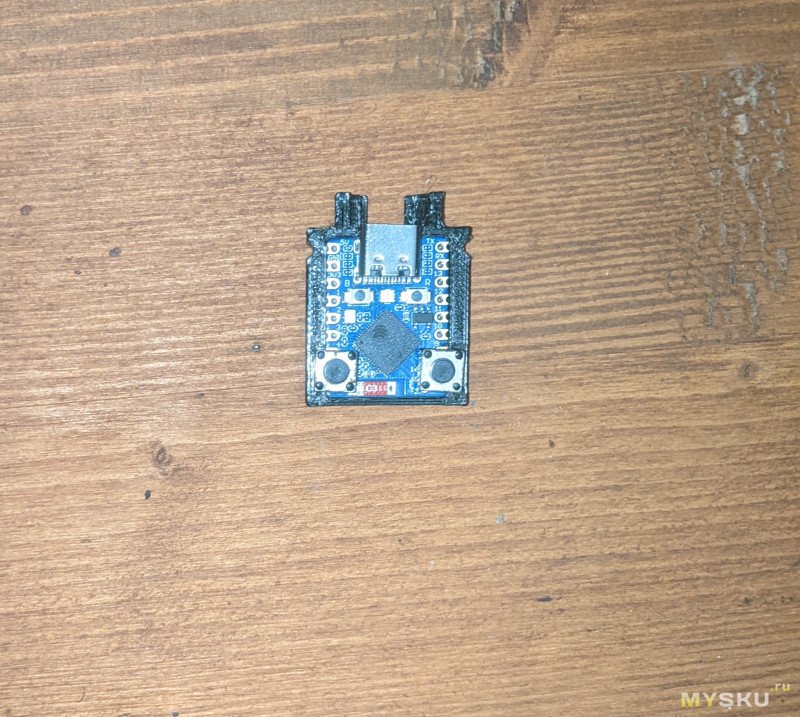

Что касается корпуса, он получился трехсоставным (не считая удлинителя кнопки) — основной модуль с платой закрывается двумя половинками, в него вставляется монолитный переходник. Светодиод вывел с помощью капли термоклея.
Может, не шедевр дизайна, но вполне функционально, компактно и печатается без поддержек.

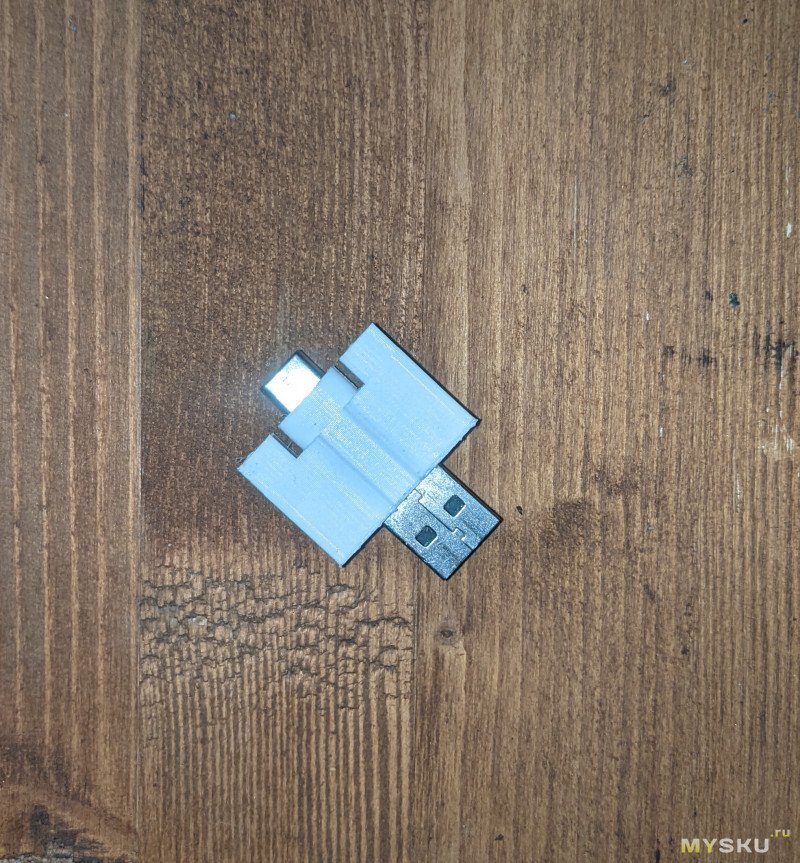

За счет переходника это самостоятельное устройство вроде флешки, но при желании можно подключить через удлиняющий провод Type-C. Устройство становится еще более компактным.
И, конечно, пару слов сказать о прошивке. Все относительно стандартно — я использовал USB и USBHIDKeyboard для клавиатуры, Preferences, nvs_flash и aes для сохранения пароля зашифрованным; GyverButton — для кнопок; WebServer, WiFi, DNSServer — для странички смены паролей.
Для чего DNSServer, спросите вы? Как оказалось, можно упростить вход на страничку паролей, если перенаправлять запросы ОС на специализированный DNS-сервер, как это делают всякие роутеры. Теперь не нужно вбивать айпишник в адресную строку, можно просто нажать на всплывающее предупреждение. Очень удобно.

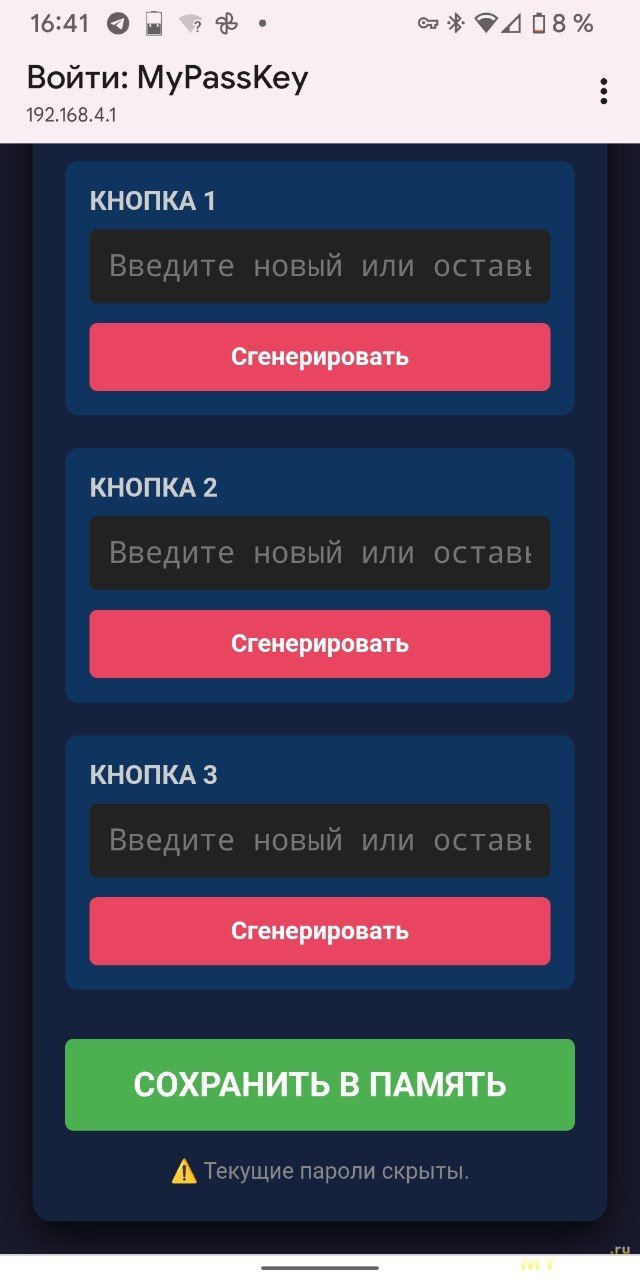

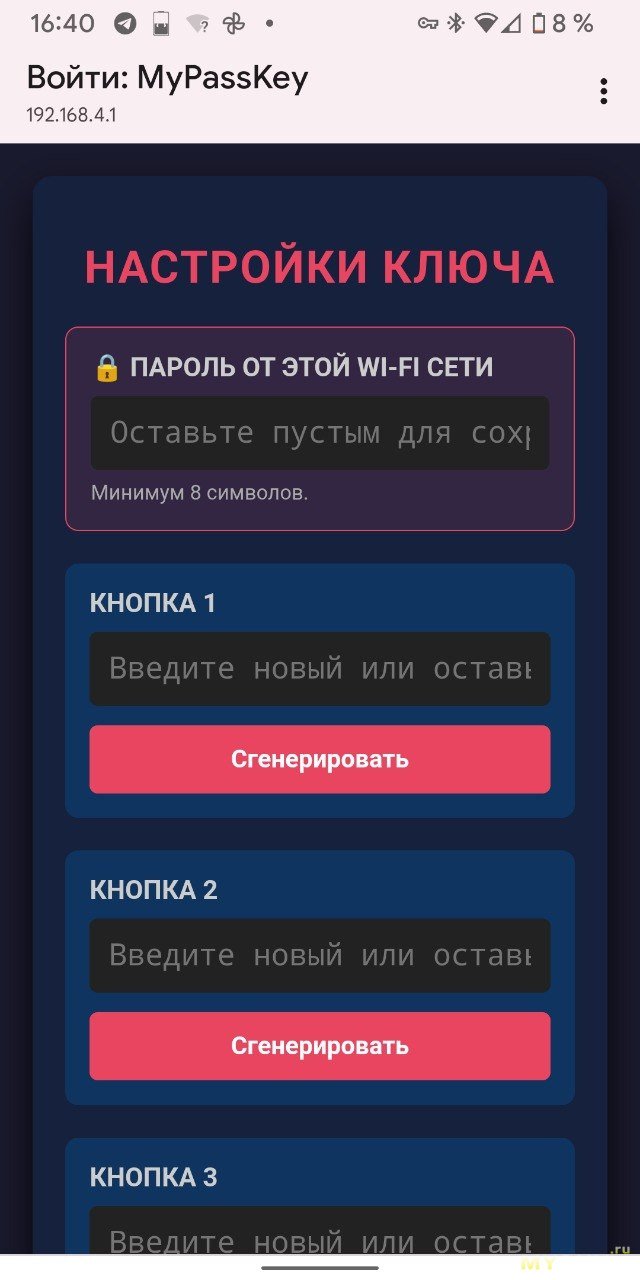

Сама страничка содержит поля смены пароля Wi-Fi и пользовательских учетных данных.
Реализован режим сброса — зажать все три кнопки. Пароль WiFi при этом сбрасывается на стандартный, а остальные стираются из памяти.
За счет индикации взаимодействие с устройством становится более интуитивным. Подключение устройства к ПК.

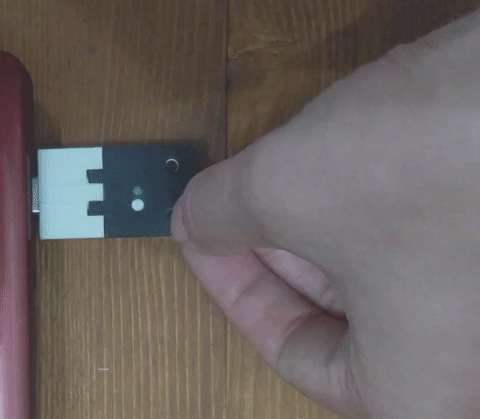

Ввод пароля.

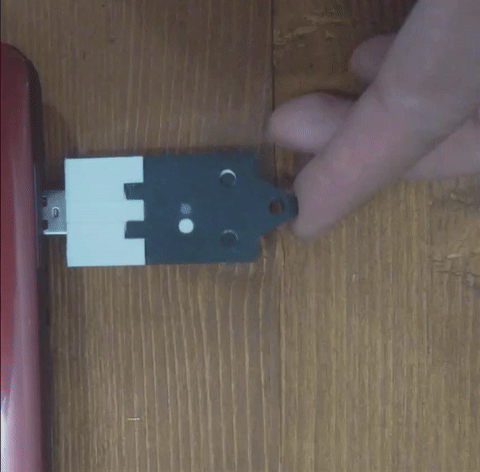

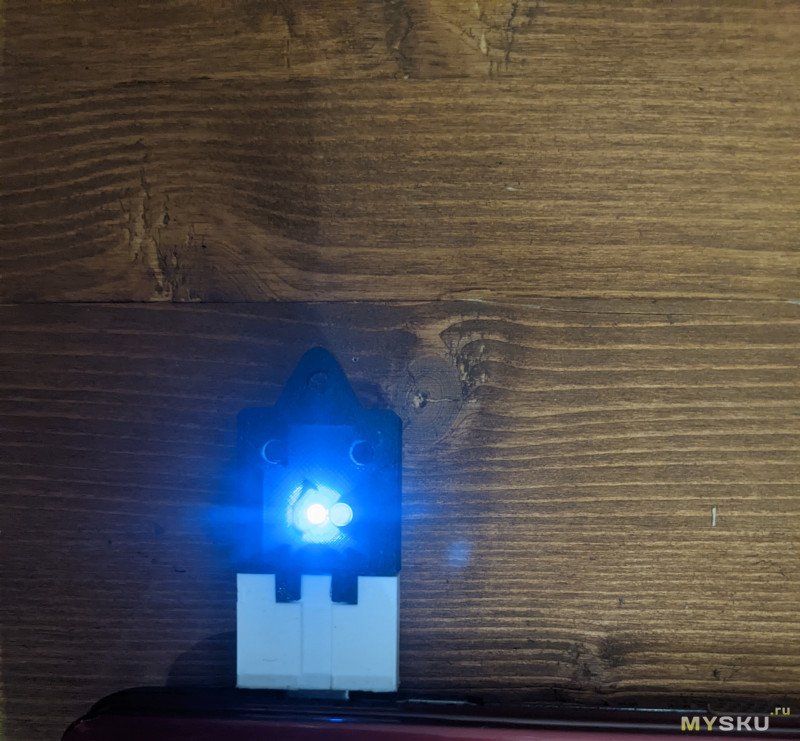

При активации смены пароля светодиод начинает постоянно гореть синим.
В принципе, и я, и заказчик устройством остались довольны. Думаю сделать нечто похожее и себе, но с биометрической авторизацией. В текущем виде устройство чуть получше листка с паролем, наклеенным на монитор. Полный код и файлы для печати (и для редактирования) доступны в репозитории.
С заказчиком оперативно обговорили ТЗ и сошлись на хранилище-флешке с тремя кнопками — каждая должна соответствовать своему паролю. Что-то вроде такого, но поменьше кнопок.
Чтобы не плодить дополнительных программ для смены пароля (а смена — фича обязательная), было решено реализовать ее с помощью веб-сервера через точку доступа. Также заказчик попросил, чтобы его пароли не лежали в открытом виде. Последняя просьба прозвучала немного странно, ибо нажатие кнопки вводит пароль в совершенно открытом виде… Но ладно, шифрование так шифрование. Пусть будет AES-256.
Итого я решил делать устройство на базе ESP32-S3 Mini. Это компактная плата с поддержкой аппаратной эмуляции клавиатуры через USB, а еще туда встроен RGB-светодиод на протоколе NeoPixel. Это означает, что заморачиваться с индикацией не придется вовсе.
По аппаратной компоновке я изначально решил, что разводить плату не стоит — у нас пара кнопок всего на схеме. Но и на проводках лепить я их не стал. Вместо этого припаял кнопки как есть к отладочной плате.
Выставив один из пинов кнопки в режим OUTPUT LOW, можно реализовать «программную» землю. То есть мне даже не нужно подключать кнопки к земле — а значит и выводить лишние провода.
Третья кнопка уже встроена на плате и подключена к пину 0. Она выполняет две функции. Если зажать ее и включить питание, плата войдет в режим прошивки. А в обычном режиме это такая же кнопка ввода паролей. Также пригодился RGB-светодиод на пине 21.
Когда пришло время разводить USB, я понял, что контакты никуда, кроме Type-C на плате, не выведены. Поразмыслив, я решил просто сделать переходник. Благо у меня валялись совершенно бесполезные Type-C штекеры с резистором на 56 кОм. По-русски говоря это означает, что на выход питания они не годятся (а покупались за этим давным-давно), а вот на вход работают отлично!
Что касается корпуса, он получился трехсоставным (не считая удлинителя кнопки) — основной модуль с платой закрывается двумя половинками, в него вставляется монолитный переходник. Светодиод вывел с помощью капли термоклея.
Может, не шедевр дизайна, но вполне функционально, компактно и печатается без поддержек.
За счет переходника это самостоятельное устройство вроде флешки, но при желании можно подключить через удлиняющий провод Type-C. Устройство становится еще более компактным.
И, конечно, пару слов сказать о прошивке. Все относительно стандартно — я использовал USB и USBHIDKeyboard для клавиатуры, Preferences, nvs_flash и aes для сохранения пароля зашифрованным; GyverButton — для кнопок; WebServer, WiFi, DNSServer — для странички смены паролей.
Полный листинг кода
#include <Arduino.h>
#include "USB.h"
#include "USBHIDKeyboard.h"
#include <WiFi.h>
#include <WebServer.h>
#include <DNSServer.h>
#include <Preferences.h>
#include <GyverButton.h>
#include "mbedtls/aes.h"
#include "nvs_flash.h"
// ==========================================
// НАСТРОЙКИ ПИНОВ И ЖЕЛЕЗА
// ==========================================
const int BTN_PINS[3] = {0, 6, 7};
const int GND_PINS[2] = {4, 9};
const int RGB_PIN = 21;
GButton btn1(BTN_PINS[0]);
GButton btn2(BTN_PINS[1]);
GButton btn3(BTN_PINS[2]);
USBHIDKeyboard Keyboard;
WebServer server(80);
DNSServer dnsServer;
const byte DNS_PORT = 53;
Preferences prefs;
bool isConfigMode = false;
unsigned long configStartTime = 0;
// ==========================================
// УПРАВЛЕНИЕ RGB
// ==========================================
void setRGB(uint8_t r, uint8_t g, uint8_t b) {
neopixelWrite(RGB_PIN, r, g, b);
}
// ==========================================
// КРИПТОГРАФИЯ (AES-256 CTR)
// ==========================================
uint8_t aesKey[32];
uint8_t aesIV[16];
void initCrypto() {
prefs.begin("crp", false); // Короткое имя пространства имен
if (prefs.getBytesLength("key") != 32) {
esp_fill_random(aesKey, 32);
esp_fill_random(aesIV, 16);
prefs.putBytes("key", aesKey, 32);
prefs.putBytes("iv", aesIV, 16);
} else {
prefs.getBytes("key", aesKey, 32);
prefs.getBytes("iv", aesIV, 16);
}
prefs.end();
}
void savePassword(int index, String plain) {
if (plain.length() == 0) return;
mbedtls_aes_context aes;
mbedtls_aes_init(&aes);
mbedtls_aes_setkey_enc(&aes, aesKey, 256);
unsigned char iv_copy[16];
memcpy(iv_copy, aesIV, 16);
size_t nc_off = 0;
size_t len = plain.length();
unsigned char stream_block[16];
unsigned char* encrypted = new unsigned char[len];
mbedtls_aes_crypt_ctr(&aes, len, &nc_off, iv_copy, stream_block, (const unsigned char*)plain.c_str(), encrypted);
mbedtls_aes_free(&aes);
prefs.begin("pwd", false);
String key = "p" + String(index);
prefs.putBytes(key.c_str(), encrypted, len);
prefs.end();
delete[] encrypted;
}
String loadPassword(int index) {
prefs.begin("pwd", true);
String key = "p" + String(index);
size_t len = prefs.getBytesLength(key.c_str());
if (len == 0) {
prefs.end();
return ""; // Если в памяти ничего нет
}
unsigned char* encrypted = new unsigned char[len];
prefs.getBytes(key.c_str(), encrypted, len);
prefs.end();
mbedtls_aes_context aes;
mbedtls_aes_init(&aes);
mbedtls_aes_setkey_enc(&aes, aesKey, 256);
unsigned char iv_copy[16];
memcpy(iv_copy, aesIV, 16);
size_t nc_off = 0;
unsigned char stream_block[16];
unsigned char* decrypted = new unsigned char[len + 1];
mbedtls_aes_crypt_ctr(&aes, len, &nc_off, iv_copy, stream_block, encrypted, decrypted);
mbedtls_aes_free(&aes);
decrypted[len] = '\0';
String result = String((char*)decrypted);
delete[] encrypted;
delete[] decrypted;
return result;
}
// ==========================================
// ВЕБ-СЕРВЕР И CAPTIVE PORTAL
// ==========================================
void handleRoot() {
String html = R"=====(
<!DOCTYPE html><html><head><meta charset="utf-8"><meta name="viewport" content="width=device-width, initial-scale=1">
<title>Менеджер паролей</title>
<style>
body { font-family: 'Segoe UI', Tahoma, sans-serif; background: #1a1a2e; color: #fff; padding: 20px; display: flex; justify-content: center; margin: 0;}
.card { background: #16213e; padding: 20px; border-radius: 12px; box-shadow: 0 10px 25px rgba(0,0,0,0.8); width: 100%; max-width: 420px; }
h2 { text-align: center; color: #e94560; margin-bottom: 20px; text-transform: uppercase; letter-spacing: 1px;}
.group { margin-bottom: 20px; background: #0f3460; padding: 15px; border-radius: 8px; }
.wifi-group { background: #e9456022; border: 1px solid #e94560; }
label { display: block; margin-bottom: 8px; font-weight: bold; font-size: 14px; color: #ccc;}
input { width: 100%; padding: 12px; margin-bottom: 12px; border: none; border-radius: 5px; box-sizing: border-box; background: #222; color: #0f0; font-family: monospace; font-size: 16px; outline: none;}
button { width: 100%; padding: 12px; border: none; border-radius: 5px; cursor: pointer; font-weight: bold; transition: 0.2s; }
.btn-gen { background: #e94560; color: #fff; }
.btn-gen:hover { background: #d83a50; }
.btn-save { background: #4caf50; color: #fff; font-size: 18px; padding: 16px; margin-top: 10px; text-transform: uppercase;}
.btn-save:hover { background: #45a049; }
.note { font-size: 12px; color: #888; text-align: center; margin-top: 15px; line-height: 1.5; }
</style>
<script>
function g(id) {
const c = "abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789!@#$%^&*()_+~=";
let p = ""; for(let i=0; i<16; i++) p += c[Math.floor(Math.random()*c.length)];
document.getElementById(id).value = p;
}
</script>
</head><body>
<div class="card">
<h2>Настройки ключа</h2>
<form action="/save" method="POST">
<div class='group wifi-group'>
<label> ПАРОЛЬ ОТ ЭТОЙ WI-FI СЕТИ</label>
<input type='text' name='p0' id='p0' placeholder='Оставьте пустым для сохранения текущего'>
<div style="font-size:11px; color:#aaa; margin-top:-5px;">Минимум 8 символов.</div>
</div>
)=====";
for (int i = 1; i <= 3; i++) {
html += "<div class='group'><label>КНОПКА " + String(i) + "</label>";
html += "<input type='text' name='p" + String(i) + "' id='p" + String(i) + "' placeholder='Введите новый или оставьте пустым'>";
html += "<button type='button' class='btn-gen' onclick=\"g('p" + String(i) + "')\">Сгенерировать</button></div>";
}
html += R"=====(
<button type="submit" class="btn-save">Сохранить в память</button>
</form>
<div class="note">⚠️ Текущие пароли скрыты.</div>
</div></body></html>
)=====";
server.send(200, "text/html", html);
}
void handleSave() {
String p0 = server.arg("p0");
String p1 = server.arg("p1");
String p2 = server.arg("p2");
String p3 = server.arg("p3");
if (p0.length() >= 8) savePassword(0, p0);
if (p1.length() > 0) savePassword(1, p1);
if (p2.length() > 0) savePassword(2, p2);
if (p3.length() > 0) savePassword(3, p3);
setRGB(100, 80, 0);
String html = "<!DOCTYPE html><html><body style='background:#1a1a2e; color:#0f0; font-family:sans-serif; text-align:center; padding-top:50px;'>";
html += "<h2>Успешно сохранено!</h2><p>Устройство перезагружается...</p></body></html>";
server.send(200, "text/html", html);
delay(1500);
setRGB(0, 0, 0);
ESP.restart();
}
void handleNotFound() {
server.sendHeader("Location", String("http://") + WiFi.softAPIP().toString(), true);
server.send(302, "text/plain", "");
}
// ==========================================
// СТАРТ УСТРОЙСТВА
// ==========================================
void setup() {
// На всякий случай оставляем защиту от битой флешки
esp_err_t err = nvs_flash_init();
if (err == ESP_ERR_NVS_NO_FREE_PAGES || err == ESP_ERR_NVS_NEW_VERSION_FOUND) {
nvs_flash_erase();
nvs_flash_init();
}
for (int i = 0; i < 2; i++) {
pinMode(GND_PINS[i], OUTPUT);
digitalWrite(GND_PINS[i], LOW);
}
setRGB(50, 0, 100);
delay(400);
setRGB(0, 0, 0);
btn1.setTimeout(3000);
btn2.setTimeout(3000);
btn3.setTimeout(3000);
initCrypto();
Keyboard.begin();
USB.productName("PassKey HID"); // Заставляем ПК увидеть новое устройство
USB.manufacturerName("WireRod");
USB.begin();
}
// ==========================================
// ГЛАВНЫЙ ЦИКЛ
// ==========================================
void loop() {
if (isConfigMode) {
dnsServer.processNextRequest();
server.handleClient();
if (millis() - configStartTime > 300000) ESP.restart();
return;
}
btn1.tick();
btn2.tick();
btn3.tick();
bool c1 = btn1.isClick();
bool c2 = btn2.isClick();
bool c3 = btn3.isClick();
// --- КОРОТКИЕ НАЖАТИЯ (Ввод пароля) ---
if (c1 || c2 || c3) {
setRGB(0, 100, 0);
String p = "";
if (c1) p = loadPassword(1);
else if (c2) p = loadPassword(2);
else if (c3) p = loadPassword(3);
if (p == "") {
Keyboard.print("[ERROR: MEMORY IS EMPTY]");
} else {
Keyboard.print(p.c_str());
}
delay(50);
setRGB(0, 0, 0);
}
bool h1 = btn1.isHold();
bool h2 = btn2.isHold();
bool h3 = btn3.isHold();
// --- ДОЛГОЕ НАЖАТИЕ ---
if (h1 || h2 || h3) {
// ПРОВЕРКА НА ПАНИК-КНОПКУ (Зажаты ли ВСЕ ТРИ кнопки физически?)
if (btn1.state() && btn2.state() && btn3.state()) {
setRGB(255, 0, 0); // Врубаем КРАСНЫЙ
// Полностью форматируем раздел с паролями
prefs.begin("pwd", false);
prefs.clear();
prefs.end();
// И удаляем крипто-ключи (при следующей загрузке сгенерируются новые)
prefs.begin("crp", false);
prefs.clear();
prefs.end();
delay(2000); // Горим красным 2 секунды, чтобы юзер понял, что всё удалено
setRGB(0, 0, 0);
ESP.restart(); // Перезагружаемся в чистом виде
} else {
// ОБЫЧНЫЙ РЕЖИМ WI-FI (Зажата одна кнопка)
setRGB(0, 50, 150);
String apPass = loadPassword(0);
if (apPass.length() < 8) apPass = "12345678";
WiFi.softAP("MyPassKey", apPass.c_str());
dnsServer.start(DNS_PORT, "*", WiFi.softAPIP());
server.on("/", handleRoot);
server.on("/save", HTTP_POST, handleSave);
server.onNotFound(handleNotFound);
server.begin();
isConfigMode = true;
configStartTime = millis();
}
}
}
Для чего DNSServer, спросите вы? Как оказалось, можно упростить вход на страничку паролей, если перенаправлять запросы ОС на специализированный DNS-сервер, как это делают всякие роутеры. Теперь не нужно вбивать айпишник в адресную строку, можно просто нажать на всплывающее предупреждение. Очень удобно.
Сама страничка содержит поля смены пароля Wi-Fi и пользовательских учетных данных.
Реализован режим сброса — зажать все три кнопки. Пароль WiFi при этом сбрасывается на стандартный, а остальные стираются из памяти.
За счет индикации взаимодействие с устройством становится более интуитивным. Подключение устройства к ПК.
Ввод пароля.
При активации смены пароля светодиод начинает постоянно гореть синим.
В принципе, и я, и заказчик устройством остались довольны. Думаю сделать нечто похожее и себе, но с биометрической авторизацией. В текущем виде устройство чуть получше листка с паролем, наклеенным на монитор. Полный код и файлы для печати (и для редактирования) доступны в репозитории.
Самые обсуждаемые обзоры
| +136 |
5044
355
|
| +97 |
3362
57
|
| +75 |
5379
56
|
Себе хотел сделать, но неудобств совершенно не испытываю, обычно раскладка нужная.
подавляющее большинство вообще не подозревает что это можно сделать
Еще в досе привык к Ctrl-Shift и если попадаю за чужой комп — то сначала матерюсь я, а потом хозяин компа, когда не может переключить :)
Но начать надо с того, что девайс по определению и не ставит под собой цель работы в DLP среде иначе бы он как минимум ставился бы в разрыв с реальной клавиатурой и мимикрировал под ее PID/VID.
Может, лучше юбикей… Можно еще попридираться к коду в целом, но тут смотря что понимать под коммерцией — на деле оказывается, что это единичный заказ на одного клиента.
Это не столь интересно. Я тут почитал про сенсор отпечатков, и, оказывается, для защищенной реализации нужно пилить свой парсер отпечатков, так как дешевые датчики работают по уморительно незащищенному протоколу. Так что проект получится занимательный, с фильтрами Габара, может полярным FFT, или нейронкой.
В любом случае заказ есть заказ. А код да, не идеален. Но я решил оставить AES как заготовку на будущее. Было интересно его потыкать в коде.
Keepass пароли в открытом виде не выдаёт просто по механическому запросу, без предварительной разблокировки хранилища.
Там тоже не все идеально, но во-первых это аппаратные ограничения, от которых без использования специализированных чипов не избавиться (да и с использованием — не на 100%), во-вторых все же ГОРАЗДО безопасней сабжового велосипеда
Что касается вашей ссылки — это скорее не хранилище паролей, а аутентификатор. И работает только с теми, кто поддерживает такую же технологию. И для настройки устройства нужно ставить специальный софт. Решение неплохое, но явно не универсальное.
Потом появился сайд проект github.com/librekeys/picoforge, который поддерживает оригинальный pico-fido и слоп-кодженную альтернативу github.com/TheMaxMur/RS-Key
Надо было не изобретать велосипед, а сказать клиенту чтобы купил какой-нибудь yubikey.
Какие там закладки китайцы поставили — только они и знают.
Про самобытныю криптографию я вообще молчу.
P.S. кто не знает — не смотря на то, что IDF как-бы открытый и barebone вроде-бы даже доступен, модули ядер wifi/bt закрытые и что там и как сделано — нигде не описано и не документировано. Те оно может сливать что-то по-получению команды извне, например.
Я поначалу хотел заморочиться и добавить эмуляцию USB через микрушку ps/2->USB hid, но потом решил что ну его нафиг
А так двух кнопок в целом хватает. Одна листает пароли, другая вводит. Все настройки через вебморду в любом случае
Тач чисто под управление самим девайсом, никаких ps/2.
Во-первых, я люблю удобные интерфейсы, так что кнопок надо было бы минимум 4 — вперёд/назад/ок/cancel. Во-вторых, в варианте тачскрина мне не нужно вообще ничего паять — я просто беру эту железку, делаю ей заднюю крышку — и всё красиво.
А паять всё равно придётся, аккум далеко не лишний, а он автоматом тянет за собой разрыватель питания и пару резисторов делителя для измерения бортового напряжения.
Насчёт номеров паролей — в общем случае оно должно работать как нормальный password manager, то есть ему скормили ключ (url для сайтов, к примеру, или имя сервера) — оно его показало и после подтверждения отправило пароль. Всё остальное — экзотические случаи, там автопилот без надобности.
github.com/T-vK/ESP32-BLE-Keyboard
Точнее какой-то из форков, т.е. оригинал очень древний плохо собирался
