Китайский планшет на Windows в дизайне Iphone 3GS

Всем привет!

В ремонт ко мне попал редкий планшет, созданный в недрах китайских подвалов в 2010-11 годах.

Не взять такое — преступление, потому что этот девайс работает под управлением полноценной windows 7 (можно переустановить на другие версии) и такой планшет я вижу впервые. А на такое очень интересно посмотреть)

Разберем, посмотрим, как там внутри всё устроено.

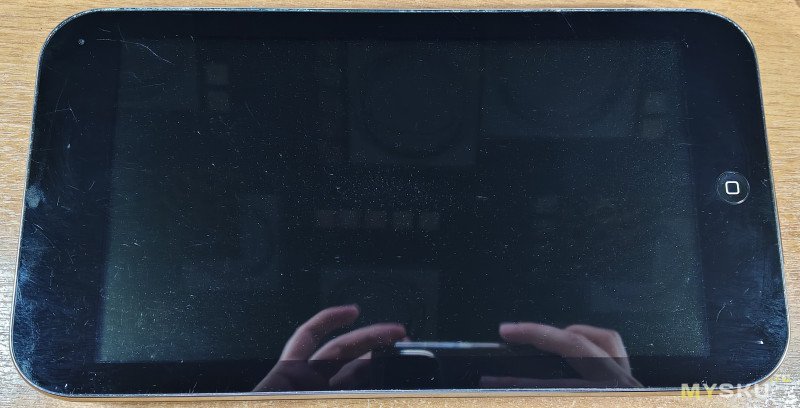

В те года вышел самый первый iPad и логично, что китайцы должны были скопировать его дизайн. Но они скопировали дизайн iPhone 3GS (чисто спереди) и увеличили в несколько раз (матрица 10,1"). Вот уж действительно лопата)

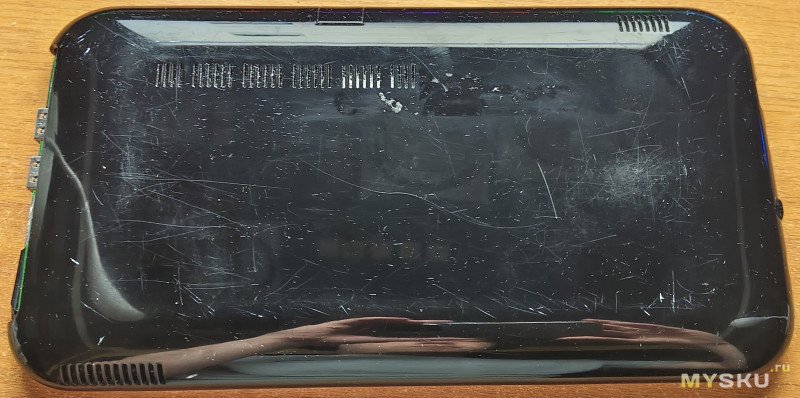

Сзади пластиковая крышка с вентиляционными отверстиями и динамиком.

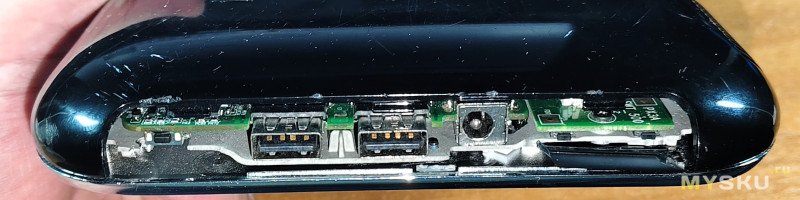

Сверху кнопки включения и «громкости» — они работают как кнопки Вверх и Вниз. Так же два usb разъема и разъем зарядки.

Тут была заглушка, но она была выломана

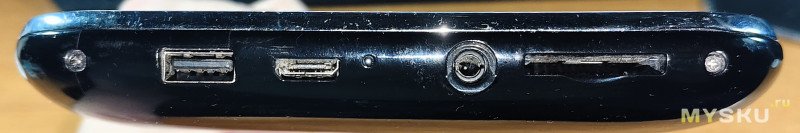

Внизу один порт usb, miniHDMI, выход звука 3.5, разъем под карточку SD и кнопка reset

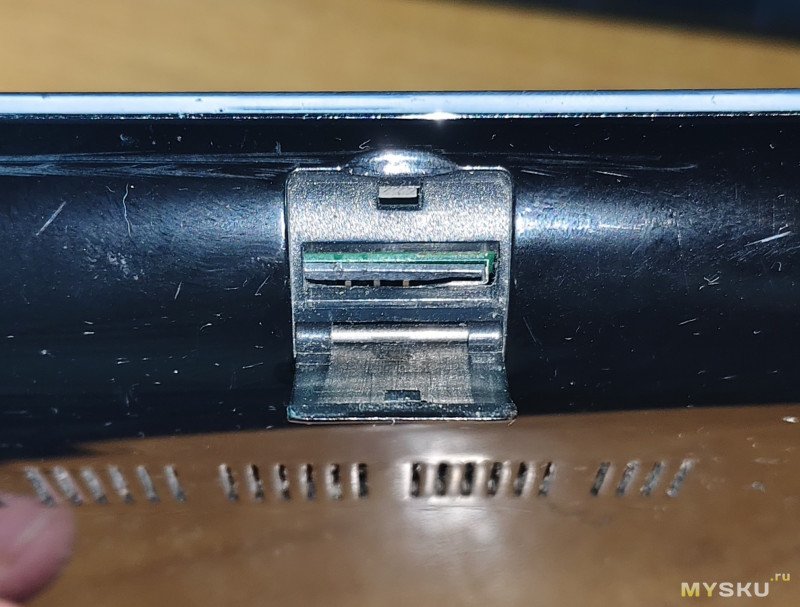

На боковой части есть слот под симкарту — его работу я не проверил

Суть проблемы — вместо 12 вольт на вход зарядки подали 21 вольт.

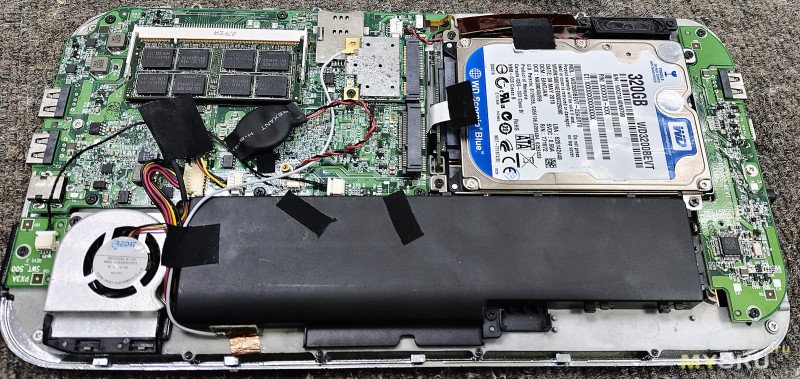

Снимем крышку и взглянем, что внутри. А там системная плата со слотом so-dimm ddr2 и планкой на 2 gb, обычный 2,5" жесткий диск 320gb, акб, вентилятор и дополнительная плата расширения.

По сути — это нетбук, только с сенсорным экраном и в формате планшета.

Разберем. Плата и всё остальное установлено на металлическое шасси, оно же работает как радиатор.

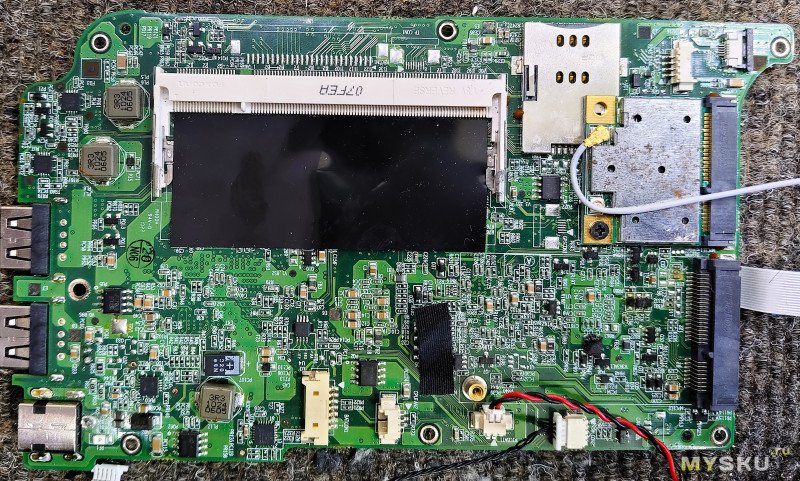

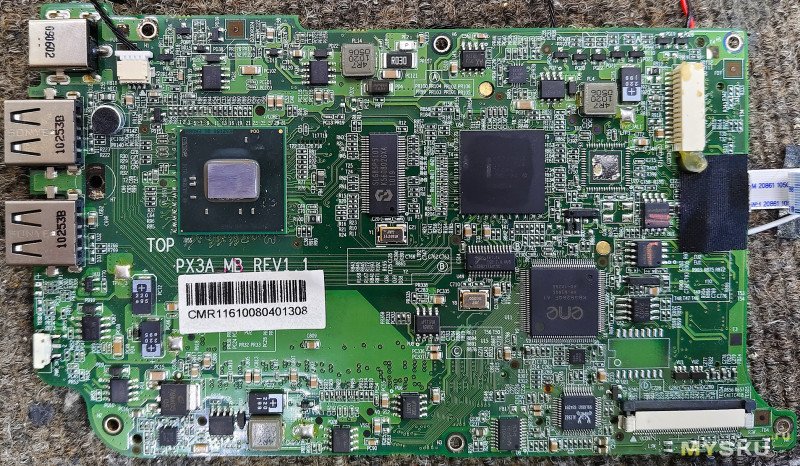

Снял плату.

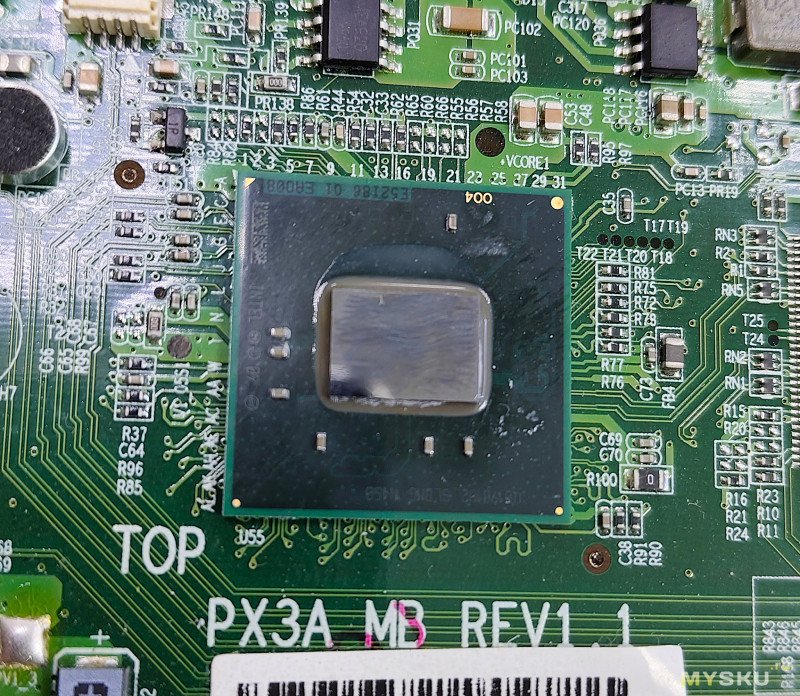

Процессор тут установлен Intel atom n450

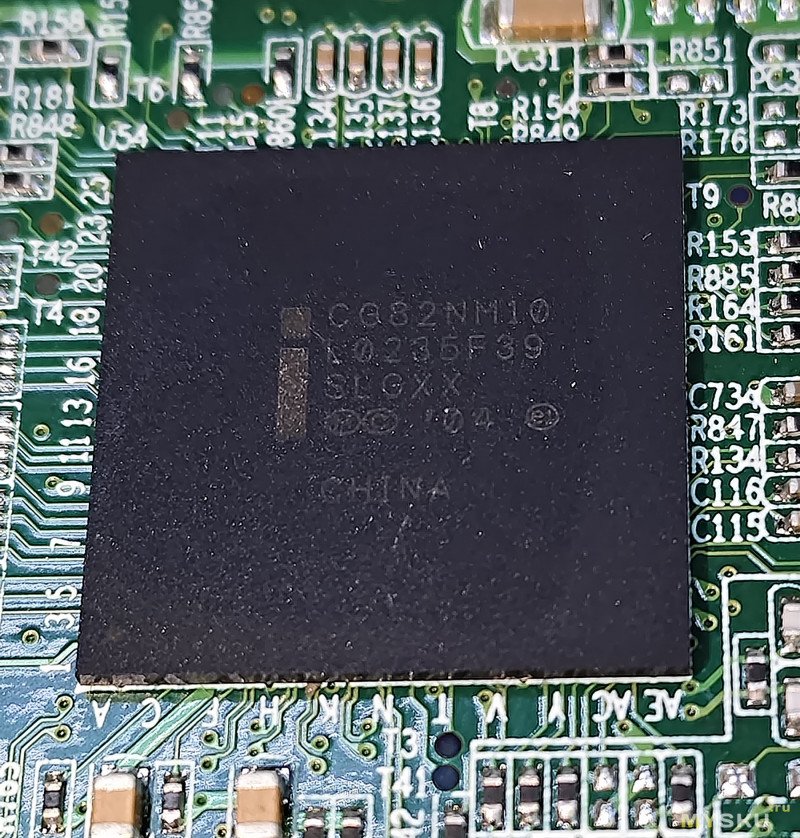

Чипсет NM10

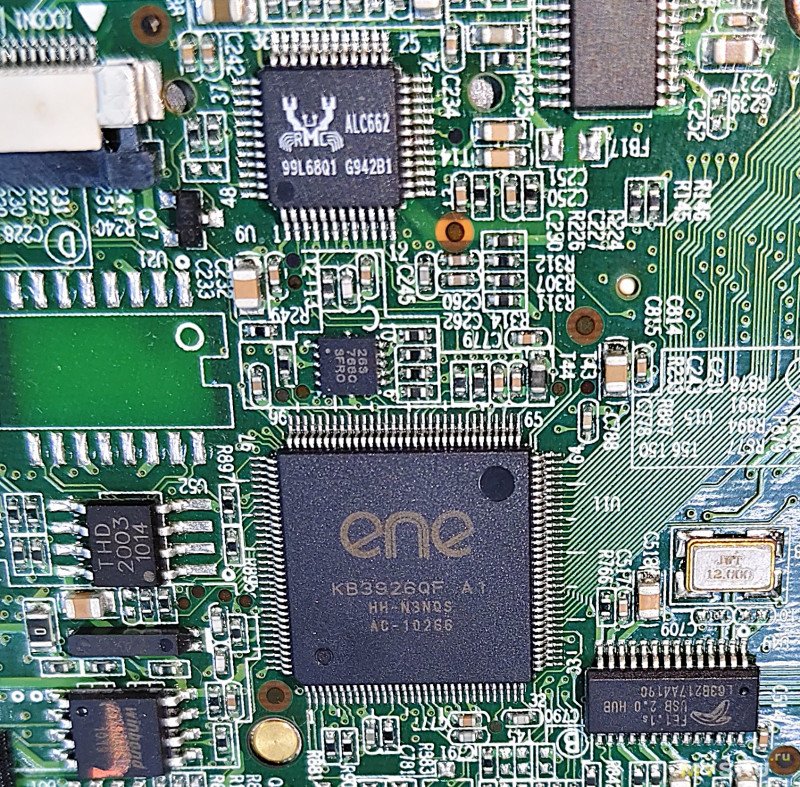

Звук realtek ALC662. Мультиконтроллер Ene KB3926QF A1

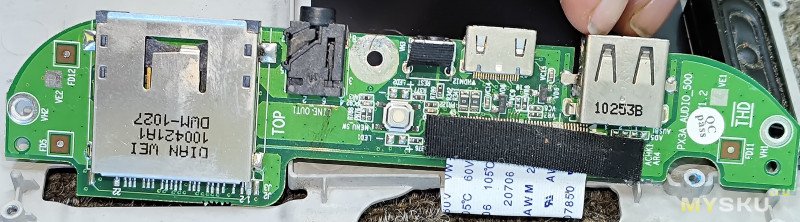

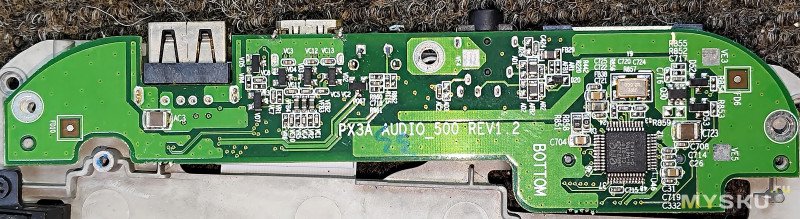

Дополнительная плата с разъемами

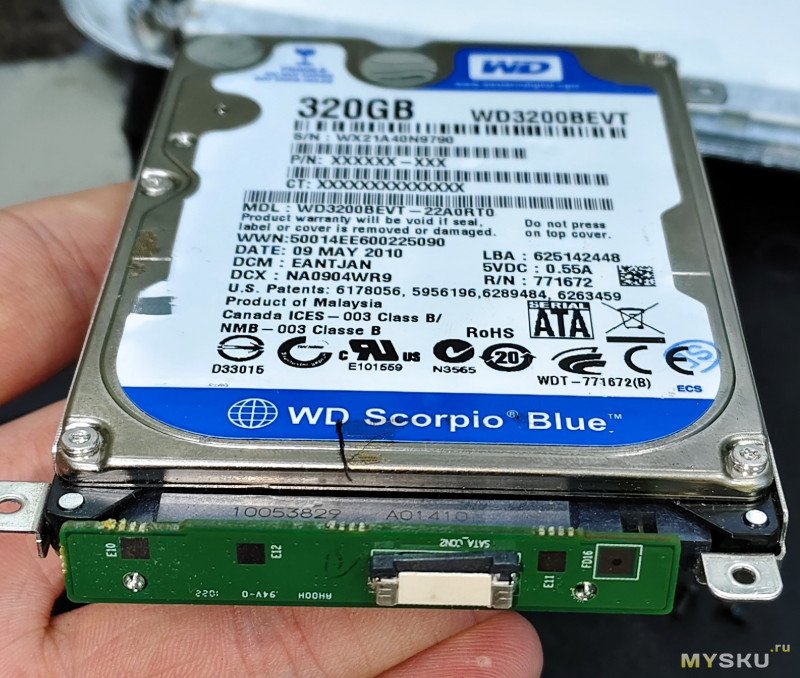

Жесткий диск подключается к плате шлейфом. Можно заменить на SSD)

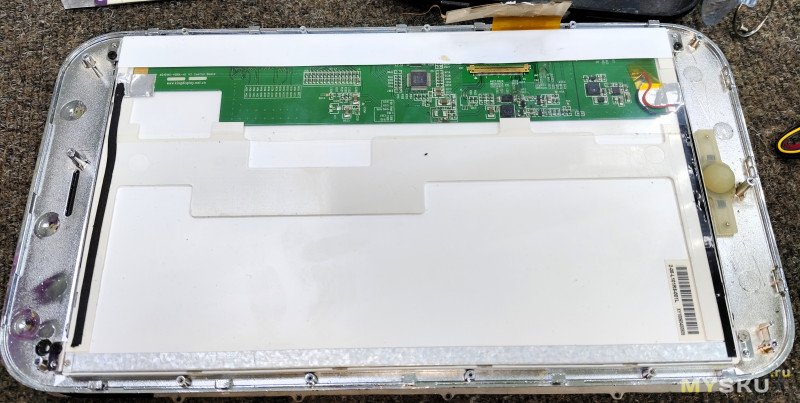

Матрица 10.1" 40pin, разрешение 1024*600

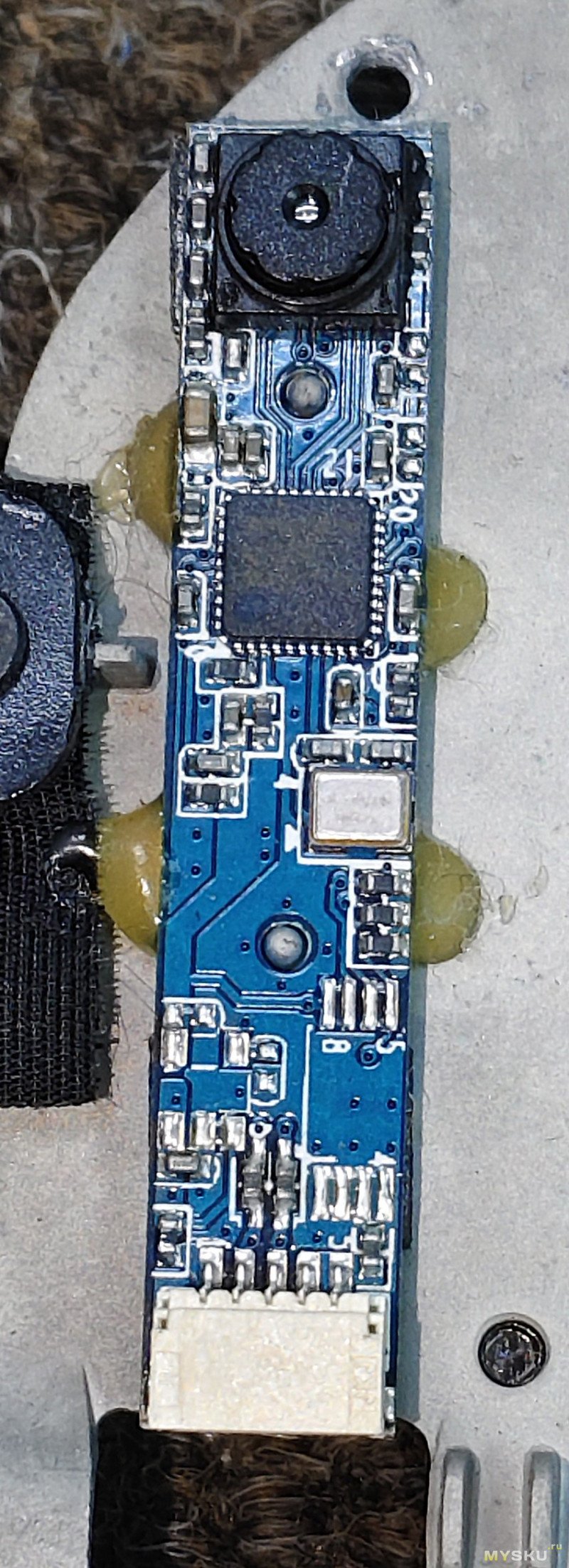

Веб камера приклеена к шасси

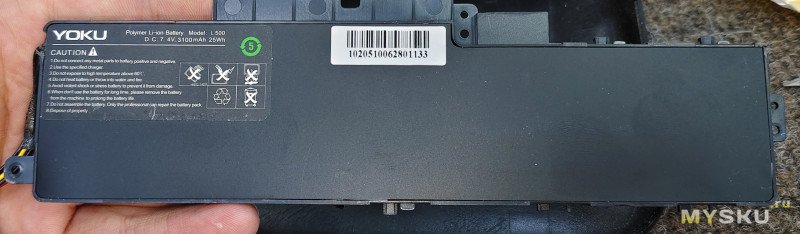

Ну и все это питает аккумулятор 7,4v на 3100mah.

Осмотрев плату — ничего горелого не увидел. Проверил входные по питанию элементы — исправны. Подключил к ЛБП — кз на входе нет, потребление в районе 50-60ma. Подключил акб — потребление сначала было меньше ампера, но потом пошло током в 1.7A — запустилась зарядка. Решил включить — а кнопки включения нет) Припаял, собрал, включаю и… оно работает! Ничего не сгорело — похоже плата ушла в защиту и нужно было просто полностью обесточить плату.

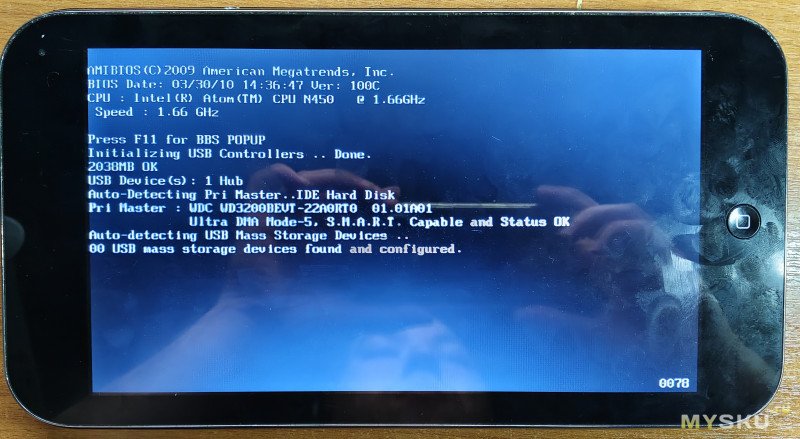

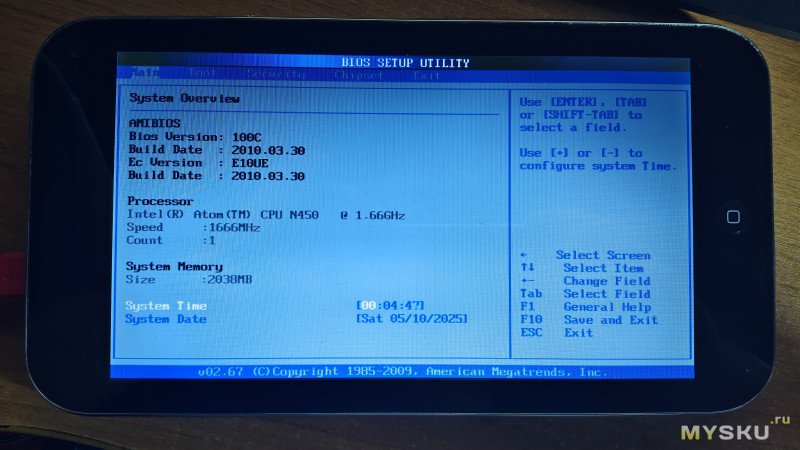

Зашел в биос — обычный нетбучный, урезанный AMIBIOS

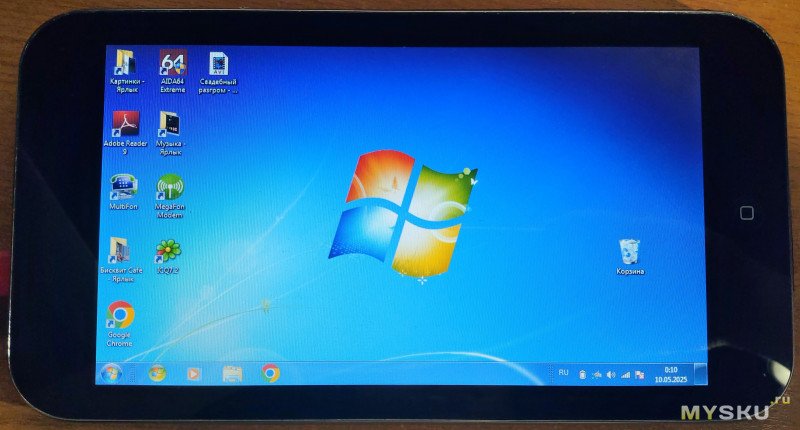

Загрузилась Windows 7 ultimate

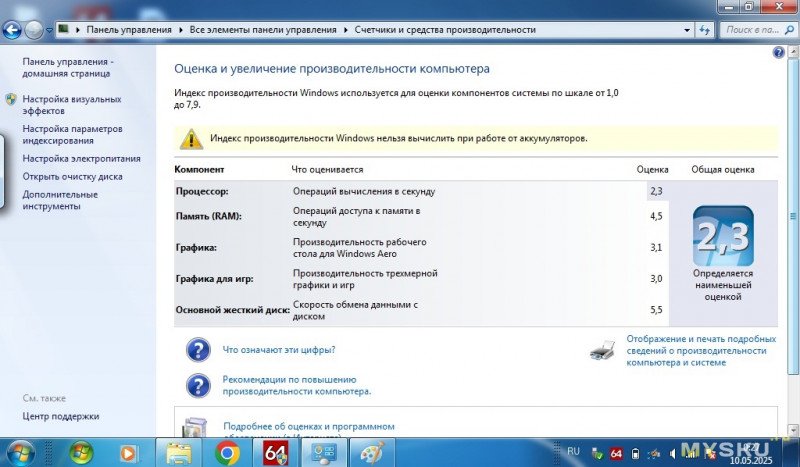

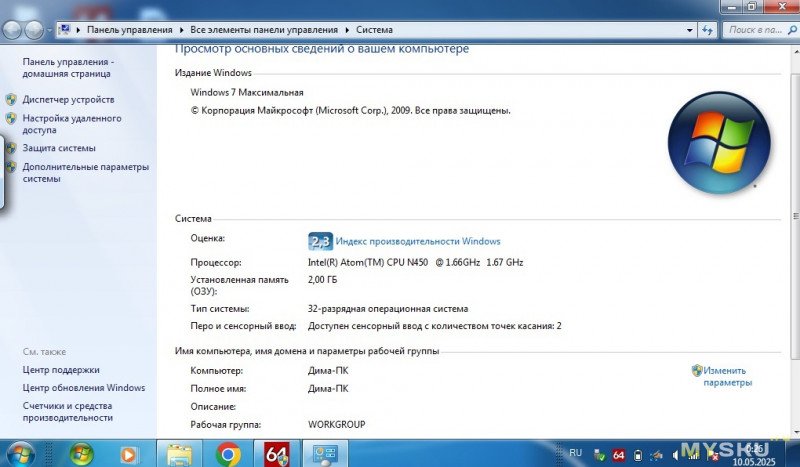

Свойства пк.

Да, процессор этот совсем немощный — 1 ядро, 2 потока, частота 1.66ghz. О нём рассказывать нечего — всё давно уже известно.

Но всё же его производительности хватит посмотреть фильмы «с флешки», т.е не онлайн. Ну и не тяжелые сайты открыть можно без проблем.

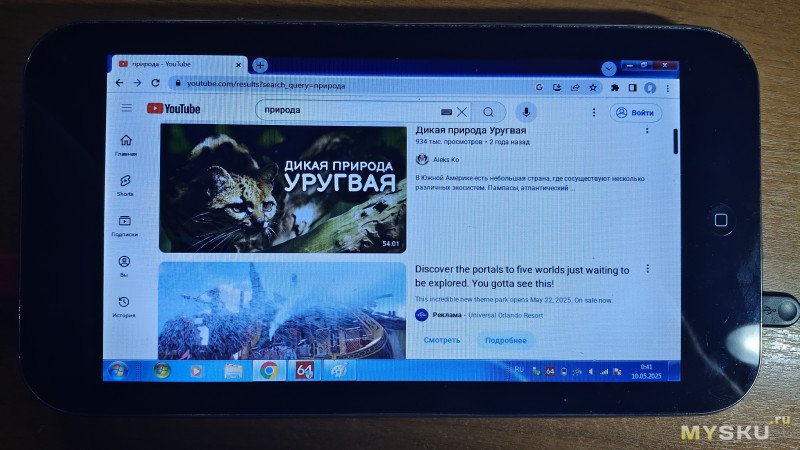

Понятно, что онлайн видео либо с тормозами, либо в низком качестве. Ради интереса попробовал — ютуб удалось открыть и даже посмотреть видео в 240-360p, но нужно устанавливать расширение h264ify, что бы уменьшить нагрузку на cpu.

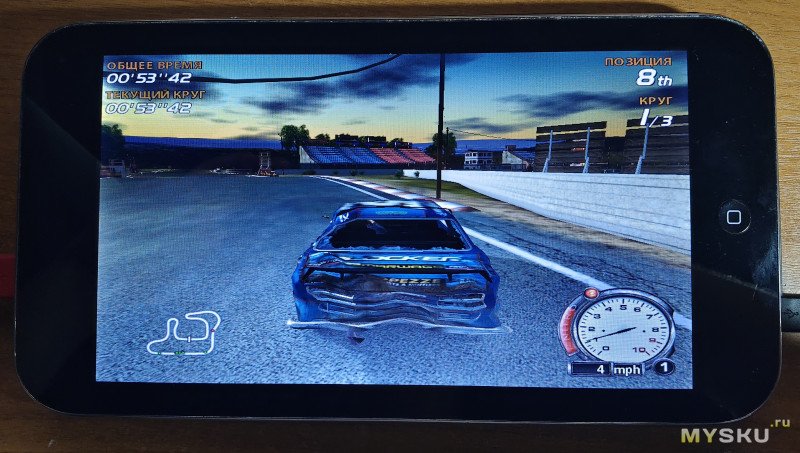

Стоит ли говорить, что для 3D игр встроенное видеоядро слабое? Даже древняя Flatout 1 — тормозит на минималках, при этом разрешение в настройках меньше VGA

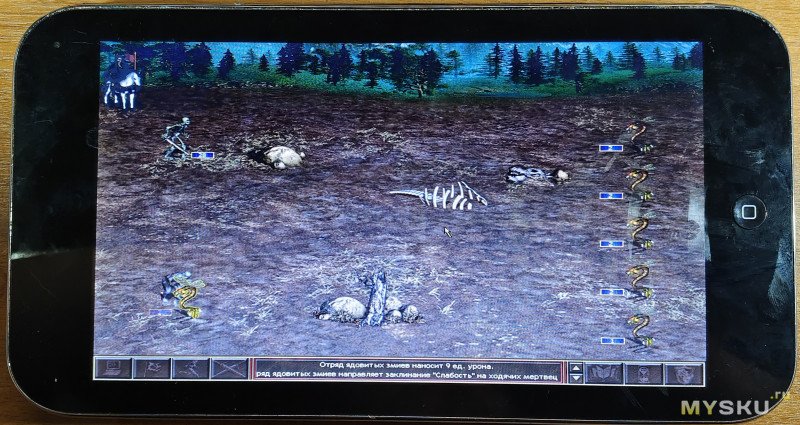

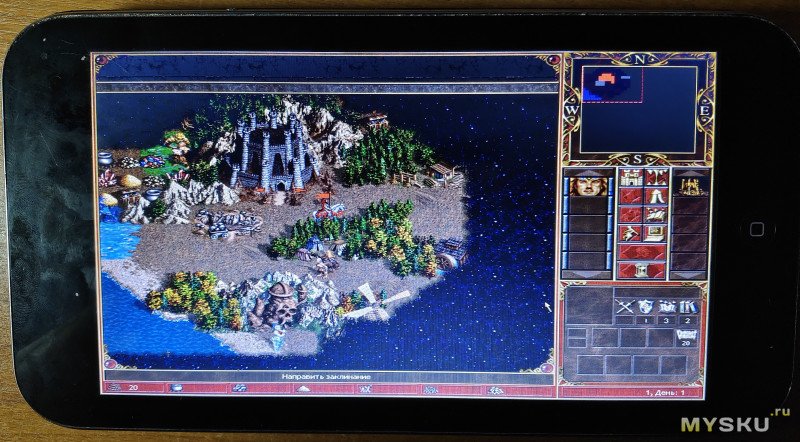

Но зато 2D игры — без проблем. Например классика: Герои Меча и магии III — идут отлично. Даже мышка не нужна — управляется с тачскрина без проблем.

Всякие эмуляторы Nes/sega и т.д думаю тоже без проблем можно запустить, я не пробовал.

Кстати, о температуре CPU — максимум увидел до 70 гр, в простое 50-55 гр. Перегрева нет.

В принципе больше то и нечего о нем рассказывать — обычный нетбук с таким же железом в формате планшета)

Если будут какие либо вопросы, постараюсь ответить — пару дней я думаю он у меня еще будет, пока не забрали)

Вечером выложу отчет с AIDA64
