Продолжаю пробовать "ловить" -∆V там, где она "клюёт" неуверенно

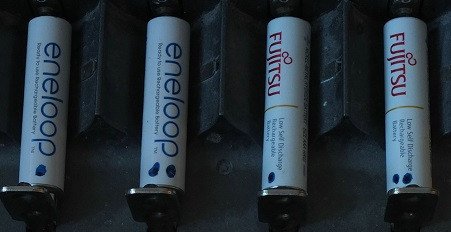

Это небольшое дополнение к предыдущему материалу. Собственно, что удалось намерить за последние несколько дней. Смысл был в том, что бы еще раз проверить насколько стабильно ловится дельта на подопытных БУ Фуджи и не ловится на экземплярах от Панасоника. Как бы набор минимальной статистики.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Опыты №6, 7 и 8 — это повторение опыта №4 из предыдущей статьи.
Один цикл заряд-разряд.
Заряд (400мА, ∆V=-10мВ) → пауза(60мин) → разряд (0.16А до 1.00В)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Увы, «дельта» была «поймана» только для 2 образцов Фуджи.

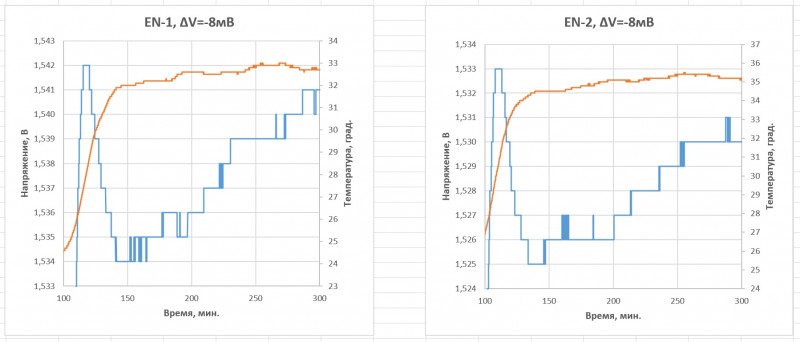

Энелупы таки «слили», но были близки к выполнению условия по ∆V:
Формально, для EN-1 условие ∆V=-10 на 20 сек. было выполнено.
Но это для «верхних» значений напряжения (под нагрузкой). А вот для «нижних» (без нагрузки), скорее всего, нет. А именно по вторым и ловится та самая «дельта».
У Фуджей все хорошо:
В опыте №6 «дельта» была «поймана» только для одного Фуджи FU-1. Того, который на сей момент имеет наименьшую измеряемую емкость 639 мАч после заряда током 400мА.
Для остальных я ждал почти 6 ч., но безрезультатно.
EN-1 — по «верхнему» значению напряжения условие ∆V=-10мВ выполнено, с «нижним» опять не срослось.
Напомню: в лог программы MC3000_Monitor записываются «верхние» значения напряжения (под нагрузкой), а определение ∆V происходит по «нижним», в моменты пауз, которые в лог не пишутся.
EN-2 — опять заметно не дотягивает даже по «верхнему».
FU-1 — как всегда, дельта уверенно поймана.
FU-2 — немного не дотягивает даже по «верхнему». Хотя в опыте №4 все прошло успешно.
Здесь есть один нюанс: в отличии от всех предыдущих опытов, в комнате была открыта форточка. А ЗРУ находилось в 2 м от нее. Может это и явилось причиной неудачи для FU-2?
Ладно, повторим тоже самое, но теперь уже с закрытой форточкой.
И опять «дельта» была «поймана» только для FU-1.
EN-1 — начал чудить, теперь хуже всех и сильно не дотягивает даже по «верхнему».
EN-2 — опять не дотягивает даже по «верхнему».
FU-1 — все отлично.
FU-2 — по «верхнему» значению напряжения условие ∆V=-10мВ выполнено, с «нижним» не получилось.
И еще один прогон. Контрольный. Форточка открыта.
Как и ожидалось, «дельта» «поймана» для FU-1.
EN-1, EN-2 и FU-2 единодушно показали ∆V=-8мВ по «верхнему» значению напряжения. А дельта по «нижнему» значению всегда несколько меньше. Увы.
«Верхние» дельты гуляют бессистемно. Нижние неизвестны, но они как правило аналогичны верхним, только несколько меньше по абсолютной величине.
➽ Если зарядное устройство позволяет, то можно уменьшить величину критерия ∆V по модулю.

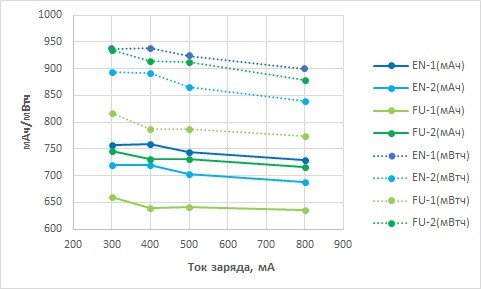

➽ Еще проще — немного увеличить силу тока заряда. Как было показано ранее, элементарное изменение 400мА → 500мА приводит к тому, что для всех 4 подопытных та же самая ∆V=-10мВ «ловится» без проблем.
Всего доброго.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Опыты №6, 7 и 8 — это повторение опыта №4 из предыдущей статьи.
Один цикл заряд-разряд.
Заряд (400мА, ∆V=-10мВ) → пауза(60мин) → разряд (0.16А до 1.00В)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

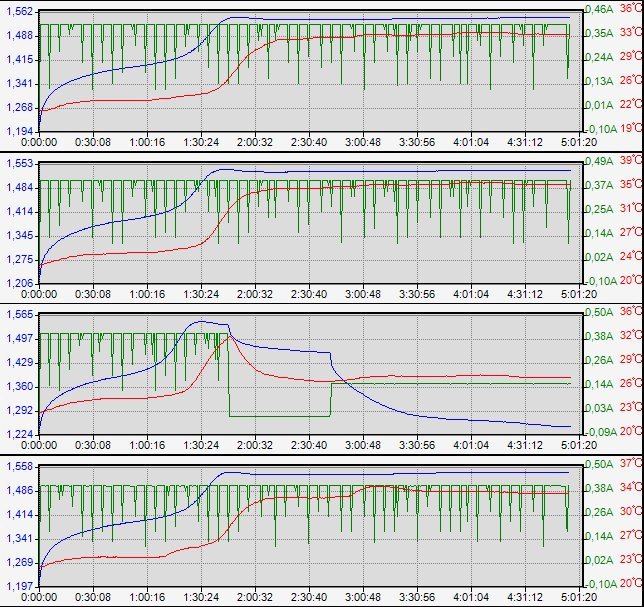

Напоминалка: Опыт №4

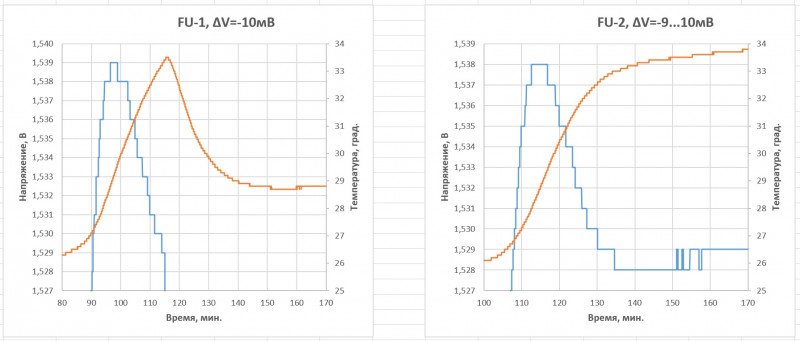

Опыт №4. I(заряда)=400мА, ∆V=-10мВ
Увы, «дельта» была «поймана» только для 2 образцов Фуджи.
Энелупы таки «слили», но были близки к выполнению условия по ∆V:Формально, для EN-1 условие ∆V=-10 на 20 сек. было выполнено.Но это для «верхних» значений напряжения (под нагрузкой). А вот для «нижних» (без нагрузки), скорее всего, нет. А именно по вторым и ловится та самая «дельта».У Фуджей все хорошо:

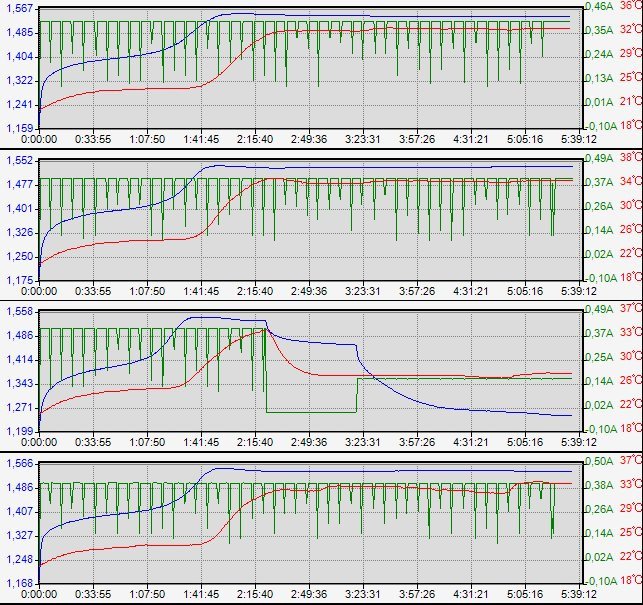

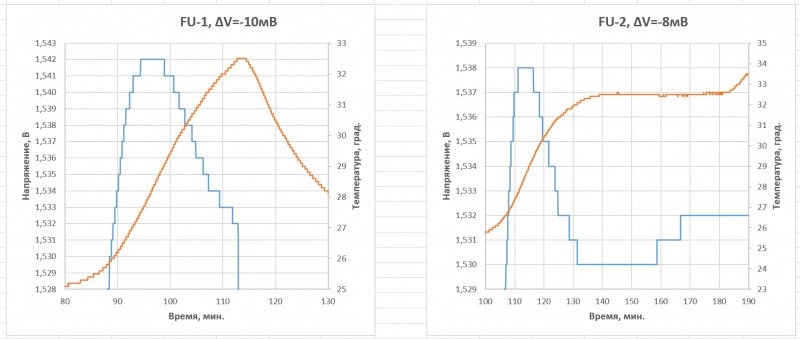

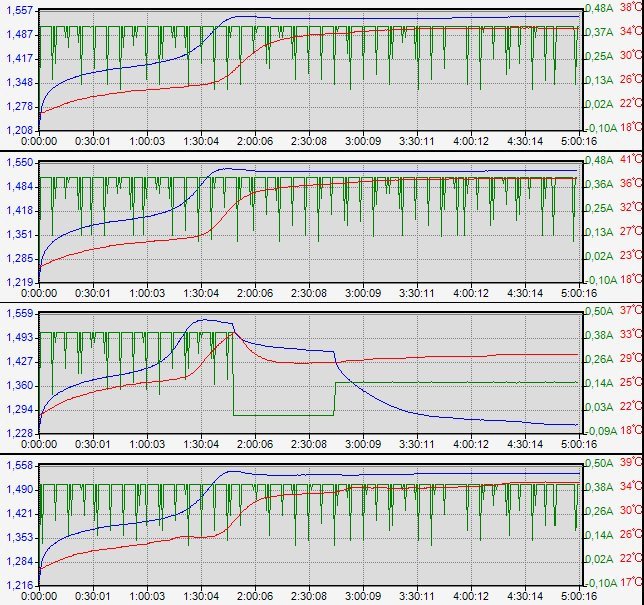

Опыт №6. I(заряда)=400мА, ∆V=-10мВ
В опыте №6 «дельта» была «поймана» только для одного Фуджи FU-1. Того, который на сей момент имеет наименьшую измеряемую емкость 639 мАч после заряда током 400мА.
Для остальных я ждал почти 6 ч., но безрезультатно.EN-1 — по «верхнему» значению напряжения условие ∆V=-10мВ выполнено, с «нижним» опять не срослось.

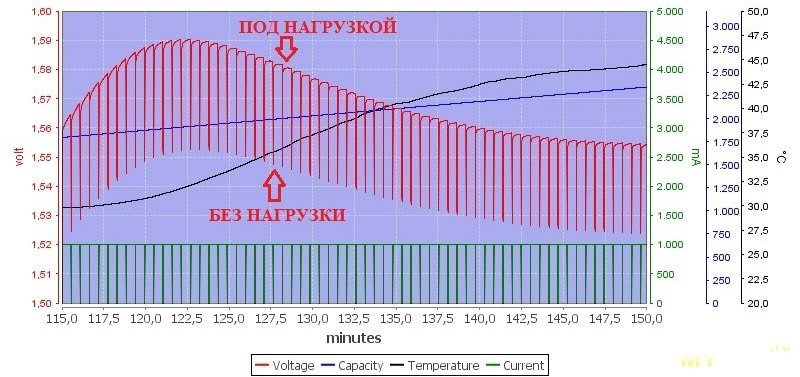

Напомню: в лог программы MC3000_Monitor записываются «верхние» значения напряжения (под нагрузкой), а определение ∆V происходит по «нижним», в моменты пауз, которые в лог не пишутся.
EN-2 — опять заметно не дотягивает даже по «верхнему».
FU-1 — как всегда, дельта уверенно поймана.
FU-2 — немного не дотягивает даже по «верхнему». Хотя в опыте №4 все прошло успешно.
Здесь есть один нюанс: в отличии от всех предыдущих опытов, в комнате была открыта форточка. А ЗРУ находилось в 2 м от нее. Может это и явилось причиной неудачи для FU-2?

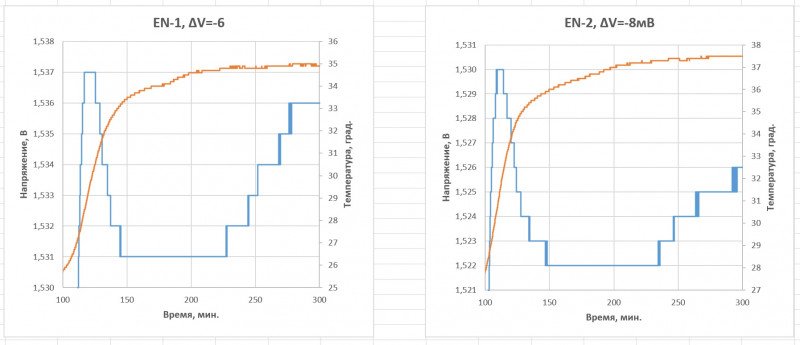

Опыт №7. I(заряда)=400мА, ∆V=-10мВ
Ладно, повторим тоже самое, но теперь уже с закрытой форточкой.
И опять «дельта» была «поймана» только для FU-1.EN-1 — начал чудить, теперь хуже всех и сильно не дотягивает даже по «верхнему».EN-2 — опять не дотягивает даже по «верхнему».
FU-1 — все отлично.
FU-2 — по «верхнему» значению напряжения условие ∆V=-10мВ выполнено, с «нижним» не получилось.

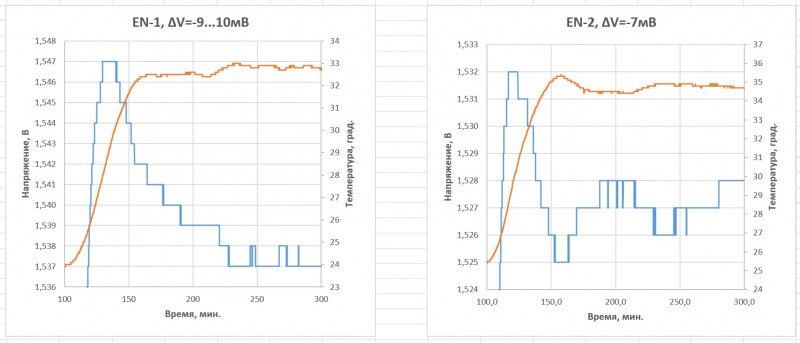

Опыт №8. I(заряда)=400мА, ∆V=-10мВ
И еще один прогон. Контрольный. Форточка открыта.
Как и ожидалось, «дельта» «поймана» для FU-1.EN-1, EN-2 и FU-2 единодушно показали ∆V=-8мВ по «верхнему» значению напряжения. А дельта по «нижнему» значению всегда несколько меньше. Увы.Заключение
«Верхние» дельты гуляют бессистемно. Нижние неизвестны, но они как правило аналогичны верхним, только несколько меньше по абсолютной величине.
➽ Если зарядное устройство позволяет, то можно уменьшить величину критерия ∆V по модулю.➽ Еще проще — немного увеличить силу тока заряда. Как было показано ранее, элементарное изменение 400мА → 500мА приводит к тому, что для всех 4 подопытных та же самая ∆V=-10мВ «ловится» без проблем.
Всего доброго.
