Это анонс новинки от китайского бренда доступного инструмента FNIRSI.
Вслед за двухканальным осциллографом 2D15P FNIRSI представили двухканальный генератор в схожем дизайне, с сенсорным дисплеем 4,3 дюйма (разрешение 480х272). В линейке две модели на 60 и 30 МГц. Генератор выдает 14 форм сигналов амплитудой до 20 Vpp, частота дискретизации 200 Мвыб/с и 14-битное разрешение по вертикали. Поддерживается модуляция AM, FM, PM, FSK, ASK, и PSK.
Сегодня рассмотрим основные возможности этого прибора по данным и фотографиям от производителя.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: настольный генератор сигнала
Каналы: 2
Максимальная частота сигнала: 30/60 МГц
Экран: TFT 4,3"
Выходное сопротивление: 50Ω
Амплитуда сигнала: 2 mVpp~20 Vpp (＜10 МГц) и 2 mVpp~10 Vpp (＞10 МГц)
Формы: Sine, Square, Pulse, Ramp, Arbitrary, Noise, DC
Память: 24 пользовательские формы
Питание: Type-C 5 В/2 А (может работать от пауэрбанка)
Охлаждение: активное
Официальный сайт
Отличие версий TSG6020 и TSG3020:
Комплектация:
Для стационарного использования есть сетевой блок, в «поле» можно питаться от пауэрбанка (своего АКБ тут нет). Щупы двухсторонний с BNC и с зажимами «крокодил». Есть кабель для синхронизации с ПК.
Руководство пользователя (китайский/английский)
Внешний вид
Прибор состоит из двух основных узлов — подставки с электроникой и BNC разъемами и входом триггера и поворотного (90 градусов) модуля с экраном и кнопками управления. Порты USB в задней части, снизу стоит вентилятор для постоянного активного охлаждения.
Поворотный экран стоит на алюминиевых направляющих по бокам:
Можно фиксировать угол для лучшей наглядности. Для управления есть энкодер и цифровой блок.
Настройки самого прибора:
Можно обновлять прошивку и использовать софт на ПК.
Внутренняя компоновка генератора:
Вентилятор, как и у 2D15P.
В работе
Настройки канала:
Линейная и логарифмическая с временем развёртки от 1 мс до 500 с.
Формы сигнала:
Максимальная выходная частота. 60 МГц для синусоидального сигнала, 24 МГц — для прямоугольного/импульсного, 20 МГц — для нарастающего, 10 МГц — для произвольного. Можно подавать и просто фиксированное постоянное напряжение.
Синус 60 МГц:
Пила на 25 МГц выглядит похуже:
Модуляция сигнала (AM, FM, PM, ASK, PSK, FSK):
Как это выглядит на осциллографе:
Есть режим DDS — это метод, при котором сигнал произвольной формы создаётся на основе одного опорного тактового сигнала с фиксированной частотой.
Из технологий еще, имеется ZeroSurge. Она минимизирует перерегулирование в прямоугольных, импульсных и линейно изменяющихся формах сигналов (≤1%), обеспечивая чёткие фронты.
И VeriPoint, которая обеспечивает точное воспроизведение произвольных сигналов с низким уровнем дрожания (<200 пс).
Так же FNIRSI TSG6020 имеет встроенный 7-разрядный частотомер (100 мГц–100 МГц), стробированный выход, защита от замыкания на землю, изоляцию каналов.
FNIRSI TSGХХ20 — функциональный двухканальный генератор сигналов, сочетающий высокую частоту (30/60 МГц), разрешение и набор технологий для точного воспроизведения сигналов. Он подходит как для профессионального использования в R&D и тестировании, так и для образовательных целей. Остальное увидим в пользовательских обзорах.
А пока для этого товара действует купон FNSCD278 (до 14.03.2026). Цена с ним:
Отправка из Китая.
Спасибо за внимание. Удачных покупок!
Внимание: Формат обзоров-анонсов (по фото) не очень приветствуется на сайте, этот обзор пропустили, так как поздно было уже удалять, если кто-то пожелает что-то подобное написать, то уточните пожалуйста у администрации возможность размещения обзора.
Перейти в магазин.
Это анонс новинки от китайского бренда доступного инструмента FNIRSI.
Вслед за двухканальным осциллографом 2D15P FNIRSI представили двухканальный генератор в схожем дизайне, с сенсорным дисплеем 4,3 дюйма (разрешение 480х272). В линейке две модели на 60 и 30 МГц. Генератор выдает 14 форм сигналов амплитудой до 20 Vpp, частота дискретизации 200 Мвыб/с и 14-битное разрешение по вертикали. Поддерживается модуляция AM, FM, PM, FSK, ASK, и PSK.
Сегодня рассмотрим основные возможности этого прибора по данным и фотографиям от производителя.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: настольный генератор сигнала
Каналы: 2
Максимальная частота сигнала: 30/60 МГц
Экран: TFT 4,3"
Выходное сопротивление: 50Ω
Амплитуда сигнала: 2 mVpp~20 Vpp (＜10 МГц) и 2 mVpp~10 Vpp (＞10 МГц)
Формы: Sine, Square, Pulse, Ramp, Arbitrary, Noise, DC
Память: 24 пользовательские формы
Питание: Type-C 5 В/2 А (может работать от пауэрбанка)
Охлаждение: активное
Официальный сайт
Отличие версий TSG6020 и TSG3020:
Комплектация:Для стационарного использования есть сетевой блок, в «поле» можно питаться от пауэрбанка (своего АКБ тут нет). Щупы двухсторонний с BNC и с зажимами «крокодил». Есть кабель для синхронизации с ПК.Руководство пользователя (китайский/английский)
Внешний вид
Прибор состоит из двух основных узлов — подставки с электроникой и BNC разъемами и входом триггера и поворотного (90 градусов) модуля с экраном и кнопками управления. Порты USB в задней части, снизу стоит вентилятор для постоянного активного охлаждения.
Поворотный экран стоит на алюминиевых направляющих по бокам:Можно фиксировать угол для лучшей наглядности. Для управления есть энкодер и цифровой блок.Настройки самого прибора:
Можно обновлять прошивку и использовать софт на ПК.Внутренняя компоновка генератора:
Вентилятор, как и у 2D15P.В работе
Настройки канала:
Линейная и логарифмическая с временем развёртки от 1 мс до 500 с.Формы сигнала:
Максимальная выходная частота. 60 МГц для синусоидального сигнала, 24 МГц — для прямоугольного/импульсного, 20 МГц — для нарастающего, 10 МГц — для произвольного. Можно подавать и просто фиксированное постоянное напряжение.Синус 60 МГц:
Пила на 25 МГц выглядит похуже:Модуляция сигнала (AM, FM, PM, ASK, PSK, FSK):Как это выглядит на осциллографе:Есть режим DDS — это метод, при котором сигнал произвольной формы создаётся на основе одного опорного тактового сигнала с фиксированной частотой.Из технологий еще, имеется ZeroSurge. Она минимизирует перерегулирование в прямоугольных, импульсных и линейно изменяющихся формах сигналов (≤1%), обеспечивая чёткие фронты. И VeriPoint, которая обеспечивает точное воспроизведение произвольных сигналов с низким уровнем дрожания (<200 пс).Так же FNIRSI TSG6020 имеет встроенный 7-разрядный частотомер (100 мГц–100 МГц), стробированный выход, защита от замыкания на землю, изоляцию каналов.FNIRSI TSGХХ20 — функциональный двухканальный генератор сигналов, сочетающий высокую частоту (30/60 МГц), разрешение и набор технологий для точного воспроизведения сигналов. Он подходит как для профессионального использования в R&D и тестировании, так и для образовательных целей. Остальное увидим в пользовательских обзорах.
А пока для этого товара действует купон FNSCD278 (до 14.03.2026). Цена с ним:
Отправка из Китая. Спасибо за внимание. Удачных покупок!
Внимание: Формат обзоров-анонсов (по фото) не очень приветствуется на сайте, этот обзор пропустили, так как поздно было уже удалять, если кто-то пожелает что-то подобное написать, то уточните пожалуйста у администрации возможность размещения обзора.
Самые обсуждаемые обзоры
| +68 |
3390
101
|
Какое сопротивление по выходу -я вижу что указано 50 Ом, но оно не регулируемое?
Как у него с биением фазы, я про джиттер
и что такое «VeriPoint, которая обеспечивает точное воспроизведение произвольных сигналов»
Софт для компа самое интересное, а в обзоре про него только упоминание.
И, это обзор по фотографиям? Будет второй обзор?
От меня нет, но тут много блогеров, кто работает с FNIRSI.
После ввода этого сопротивления генератор сам пересчитывает величину выходного напряжения для такой нагрузки.
Для примера: при 50 Ом напряжение «уменьшится» в 2 раза. Физически (без нагрузки) оно останется прежним.
Ток потребления прибора при выходной частоте 1 КГц и включении обоих каналов около 1,3А, комплектный БП модели JH-225-86 может отдавать 5V 3,4A, 9V 2.5A, 12V 1,875A, его вход рассчитан на сеть переменного тока 110/220V 50/60 Hz 0,5A.
Что замечено с ходу — резиновые ножки прибора не высокие — по замеру штангенциркулем зазор под днищем 1,5 мм поэтому под него стоит с двух сторон подложить не скользящие подкладки чтобы между дном корпуса и поверхностью был необходимый для работы системы охлаждения воздушный зазор не менее 15 мм, ну и на экран стоит наклеить защитную плёнку размерами 107х67 мм.
Вентилятор при работе прибор не слышно, возможно он управляется от термодатчика. Посмотрю позже на осциллографе — хочу сравнить в работе два разных генератора — JUNTEK JDS-6600-60M и FNIRSI TSG-6020 благо есть на чём смотреть. Лично мне тут понравился экран — не нужно вглядываться в мелкий текст как у более ранних по времени создания приборов. Мы с коллегами уже давно заметили — как хороший прибор, так экран с почтовую марку, как паказометр который и сам не знает что намерил — так экран с гаражные ворота. А тут «традицию сломали» — экран большой, удобно. И сделано интересно — визуально экран разделен на две неравные по площади зоны — большая занимает 80% экрана тот канал с которым мы в данный момент работает, и меньшая, шириной 20% экрана отображает состояние другого канала. Достаточно прикоснуться к названию канала пальцем (это «кнопка») и экраны переключаются. Для выбора формы сигнала надо прикоснутся к эпюре в пунктирной рамке — тогда откроется меню выбора форм. Сенсорное управление тут удобнее чем кнопками или энкодером.
Более точно смогу сказать когда погоняю — только сегодня получил прямо с завода. Третьего вечером договорились, через полчаса отправили и сегодня днём получил в Москве.
В меню UTIL (третья кнопка сверху) доступны настройки, информация о системе
Время нарастания составляет 13,5 нс (типичное значение) при условиях тестирования: 1 кГц, 1 Vpp.
Кроме того, в характеристиках импульсного сигнала указано наличие регулируемого фронта (Variable Edge). Это означает, что время фронта может регулироваться в определённом диапазоне, а минимальное значение составляет примерно от 12 нс и выше.
Страницы руководства:
стр. 54 — таблица характеристик (китайская версия)
стр. 120 — параметры импульсного сигнала (английская версия)
2. Каково выходное сопротивление? Я видел значение 50 Ω — оно фиксированное?
Физическое выходное сопротивление прибора составляет 50 Ω (типичное значение) и не является регулируемым.
Однако настройка сопротивления нагрузки (Load) в приборе может изменяться.
В руководстве несколько раз упоминается, что для защиты нагрузки или согласования с различными схемами можно изменить значение нагрузки в настройках прибора.
Доступные варианты:
50 Ω
70 Ω
High-Z (высокое сопротивление)
или любое значение от 1 Ω до 9999 Ω, вводимое вручную.
Важно отметить, что изменение этого параметра не изменяет физическое выходное сопротивление устройства (аппаратно оно остаётся 50 Ω).
Эта настройка используется для того, чтобы прибор корректно рассчитывал и отображал амплитуду выходного напряжения на экране, исходя из заданного сопротивления нагрузки, чтобы на указанной нагрузке получалось правильное значение напряжения.
Страницы руководства:
стр. 16 — таблица системных настроек (китайская версия)
стр. 77 — системные настройки (английская версия)
стр. 58 — параметры выходного сопротивления (английская версия)
3. Как обстоят дела с фазовым джиттером (Jitter)?
В руководстве приведены различные значения джиттера в зависимости от режима работы:
Режим DDS:
джиттер 5 нс ± 150 пс
Поточечный режим (Point-by-Point):
джиттер ±150 пс
Импульсный / квадратный сигнал:
типичное значение джиттера 150 пс
Страницы руководства:
стр. 57 — параметры DDS и поточечного режима (китайская версия)
стр. 120 — параметры импульсного сигнала (английская версия)
4. Что такое “VeriPoint (для точного воспроизведения произвольных сигналов)”?
VeriPoint — это фирменная технология точечного вывода сигналов, используемая FNIRSI.
Она отличается от традиционного синтеза сигналов DDS.
В классической DDS-схеме сигнал формируется через таблицу синуса и фазовые вычисления, что иногда может приводить к потере некоторых деталей сложного сигнала.
Технология VeriPoint позволяет прибору выводить сигнал точка за точкой, напрямую воспроизводя данные формы сигнала, сохранённые в памяти 4 Kpts.
Поддерживается непрерывно регулируемая частота дискретизации от 1 μSa/s до 200 MSa/s.
Преимущества:
сохранение всех деталей формы сигнала
высокая точность воспроизведения
низкий джиттер
Эта технология особенно полезна для задач, где требуется высокоточная реконструкция сложных произвольных сигналов.
Страницы руководства:
стр. 7 — описание функций (китайская версия)
стр. 108 — описание функций (английская версия)
5. Программное обеспечение для ПК (верхний уровень управления)
Компьютерное ПО — это на самом деле одна из самых интересных частей, однако в обзоре оно было упомянуто лишь кратко.
Прибор поддерживает протокол SCPI (Standard Commands for Programmable Instruments) и использует открытую архитектуру связи.
Это означает, что пользователю не требуется специальное фирменное программное обеспечение.
Устройство можно управлять с помощью любого программного обеспечения, поддерживающего SCPI, например:
LabVIEW
MATLAB
Python-скрипты
и другие инструменты автоматизации измерений.
Таким образом, прибор легко интегрируется в автоматизированные системы тестирования и позволяет гибко разрабатывать собственные решения для управления и обмена данными.
Что касаемо Кроме питона, все платное и не всегда даже с темже LabView все удается с третьего раза, но интересно раз Fnirsi начали внедрять SCPI то они должны давать и документацию с набором команд, хотя бы примерами управления, как делают большинство производителей, хотя может и дают, я инструкции еще не качал на генератор.
А еще может они планируют внедрять свой софт управления, общий для существующих и будущих приборов?
по 200 Мвыб/с на каждый?
сфнирсили
фотопеснякартинкокуплет уже чуть нижеПопробую накопать в сети ответы на свои вопросы, но меня больше всего интересует софт внешнего управления, создавать свои сигналы и посылать через генератор.
Так же про качание частоты(sweep) ничего не упомянуто, а это очень важная возможность генератора
Выходы генератора толерантны к короткому замыканию или нет? А то помню, самые распространённые генераторы (JUNTEK и клоны) имели проблему, у них сгорал выходной операционниик, если короткое замыкание выхода было от 15 сек и больше. Даже в мануалах производитель указывал, что не больше 15 сек можно.
Надо смотреть обзоры, вопросов очень много.
Надо Fnirsi такую идею подсказать, делаете линейку приборов, сделайте совместимый повербанк.
1. У PSG9080 добавить батарейное питание проще простого. Там внутри он от 5 вольт питается.
2. У PSG9080 лучше характеристики.
3. У PSG9080 точно не боится выход короткого замыкания
4. PSG9080 уже проверенная модель, а Fnirsi — это кот в мешке
С 1 марта 2026 года в России вступил в силу Федеральный закон от 24.06.2025 №168-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации». Этот закон часто неформально называют «законом о защите русского языка».
Тоже не русское.
«как ныне сбирается вещий bdos» и вот это всё
Слово «осциллограф» происходит от латинского oscillo («качаюсь», «колеблюсь») и греческого graphé («пишу», «черчу»)
Слово «генератор» происходит от латинского слова generator,
Слово «дискретизация» происходит от латинского корня discretus, означающего «разделенный», «прерывистый», «различать».
Так и обзор придется сносить и удалять архивы и не публиковать новые обзоры.
2) Тот, кто игнорирует то, что на английском информации на пару порядков больше и она существенно свежее, чем на русском — идиот, который сам себя обкрадывает, если называть вещи своими именами
3) Как я выше написал, даже на русском пришлось выдумыать какой-то набор слов, потому что просто «совет» не отражает смысл. В английском такие вещи традиционно компактнее выходят, потому что язык не закостеневший.
Язык — прежде всего средство коммуникации. Если кто-то хочет добровольно ограничить себя — ну вперёд. Для остальных лайфхак и подобное — давно привычные слова.
Учитывая, что русский, как и масса других языков, в любом случае состоит из заимствований (в разные времена) процентов на 40 минимум — не совсем понимаю, что вас возмущает. Ну да, мир глобален, гравится это кому-то или нет, люди общаются, перенимают друг у друга понятия и слова — тем лучше, лучше будут понимать друг друга.
У него нет полноценного русскоязычного синонима, ну или я его не знаю.
Если Вы откроете любой русский словарь или энциклопедию, внезапно обнаружите, что процентов 80, если не 90, нашего языка состоит из заимствований — английских, немецких, французских, тюркских и далее вглубь веков.
Да и тот же английский обширно пересекается с немецким, например.
И нет ничего страшного в том, что процесс продолжается, новые заимствования проникают в язык вместе с новыми явлениями, технологиями, событиями.
Его можно посоветовать, но сам по себе он советом не является.
«Лайфхак» — это полезный совет, помогающий нетипичным способом решить ту или иную задачу. Термин происходит от двух английских слов: life («жизнь») и hack («взлом»). Его ввел британский журналист Дэнни О'Брайен в 2004 году.
Так всё таки совет?
Совет — это когда кто-то кому-то советует.
Лайфхак можно и самостоятельно изобрести ))
Я-то поболе Вашего русский, вот почти наверняка)
Подумайте над фразой:
«Я придумал вот такой лайфхак и теперь всем советую делать так»
Можно в ней заменить слово «лайфхак» словом «совет»?
Вот и всё, кратко и понятно!
А изобретаю и советую, всю жизнь. С работы на пенсию отпускать не хотели.
А собственно русский новояз, новолепный, Вас не беспокоит?
Ну, всякие «жизА», «личка», «чо быкуешь» (в смысле агрессируешь), «гонишь» (в смысле говоришь чушь), «галимый», «жесть» (в смысле чего-то шокирующего) и так далее?
Всё — русское )))
маркетинг, это когда просто и дорого/выгодно))
Обычно для тестирования оборудования, как при разработке своего, так и при ремонте чужого. Генератор сильно облегчает многие задачи.
Ну и если спалил один выход — будет второй.
А применение — например при наладке схем часто нужно проверить синхронизацию и сигнальный тракт. Вот и ставим один канал на синхровход, второй сигнальный. Прибор компактный и на столе займёт меньше места чем два обычных столбиком.
Это всё дешевейший сегмент генераторов

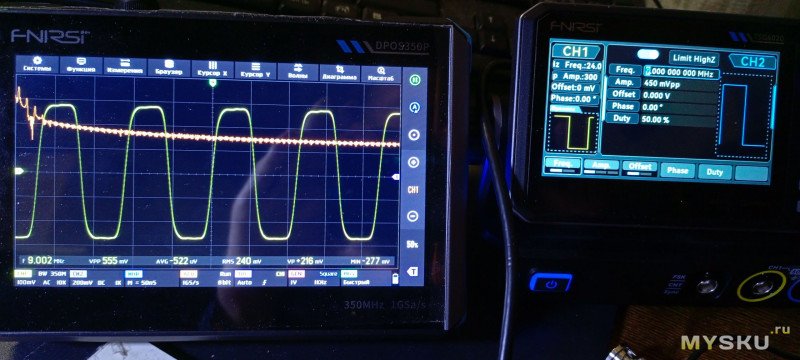

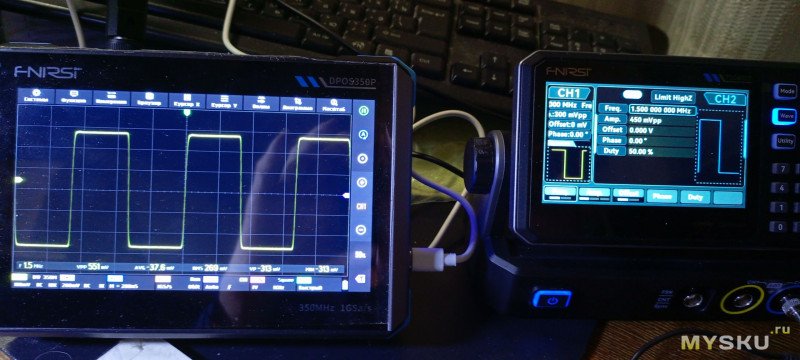

сам генератор не плох, но параметры формирователя прямоугольных импульсов и у FNIRSI TSG6020 и у JAUNTEK JDS6600-60M завышены, причём значительно. Причина в ограничении полосы пропускания выходных усилителей на уровне 60 МГц, а прямоугольный импульс это векторная сумма гармоник набор которых зависит от его скважности Q=T/t — отношения периода к длительности. Если скважность чётная, то в спектре только нечётные гармоники, и наоборот — скважность нечётная -в спектре только чётные гармоники. А для того, чтобы получить прямоугольный импульс с заваленными вершинами фронтов нужны минимум три гармоники т.е. схема должна пропускать до 6-й гармоники включительно, а оба эти генератора имеют полосу пропускания аналогового тракта ~ 70… 72 МГц и поэтому их верхний предел при генерации прямоугольных сигналов 10 МГц что и видно на осциллографах. До 1,5 — 2 МГц видим нормальный меандр:
сам генератор не плох, но параметры формирователя прямоугольных импульсов и у FNIRSI TSG6020 и у JAUNTEK JDS6600-60M завышены, причём значительно. Причина в ограничении полосы пропускания выходных усилителей на уровне 60 МГц, а прямоугольный импульс это векторная сумма гармоник набор которых зависит от его скважности Q=T/t — отношения периода к длительности. Если скважность чётная, то в спектре только нечётные гармоники, и наоборот — скважность нечётная -в спектре только чётные гармоники. А для того, чтобы получить прямоугольный импульс с заваленными вершинами фронтов нужны минимум три гармоники т.е. схема должна пропускать до 6-й гармоники включительно, а оба эти генератора имеют полосу пропускания аналогового тракта ~ 70… 72 МГц и поэтому их верхний предел при генерации прямоугольных сигналов 10 МГц что и видно на осциллографах. До 1,5 — 2 МГц видим нормальный меандр:

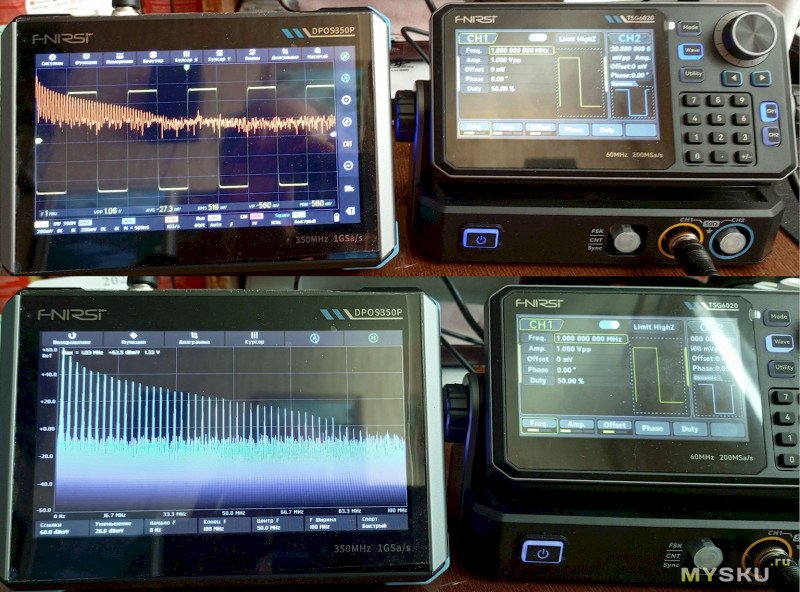

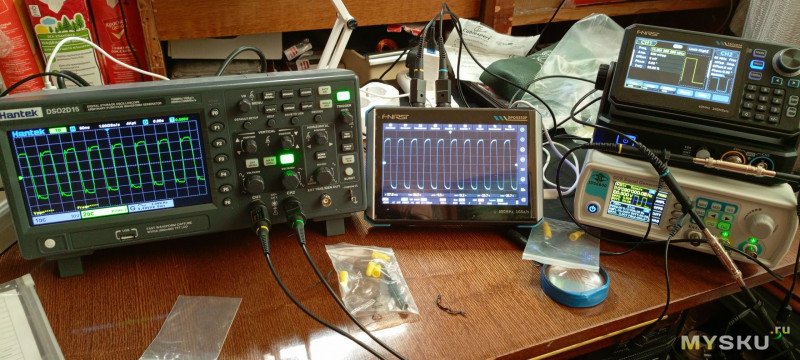

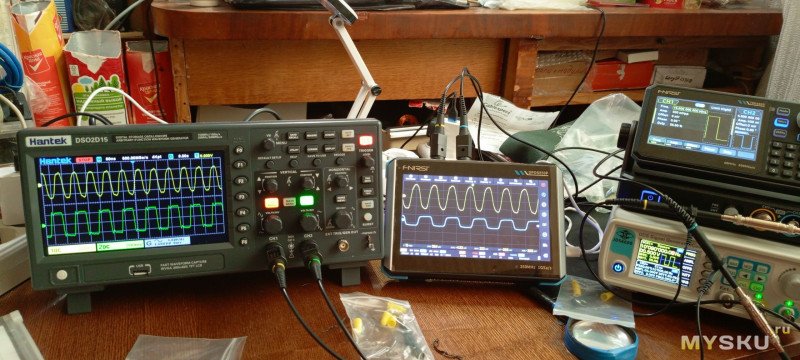

Я ночью свой FNIRSI TSG6020 погонял в паре с JUNTEK JDS6600-60M на осциллографах, и думаю что все 50 фотоснимков выкладывать нет смысла, выложу в архиве TSG6020.7z и дам общий вывод:

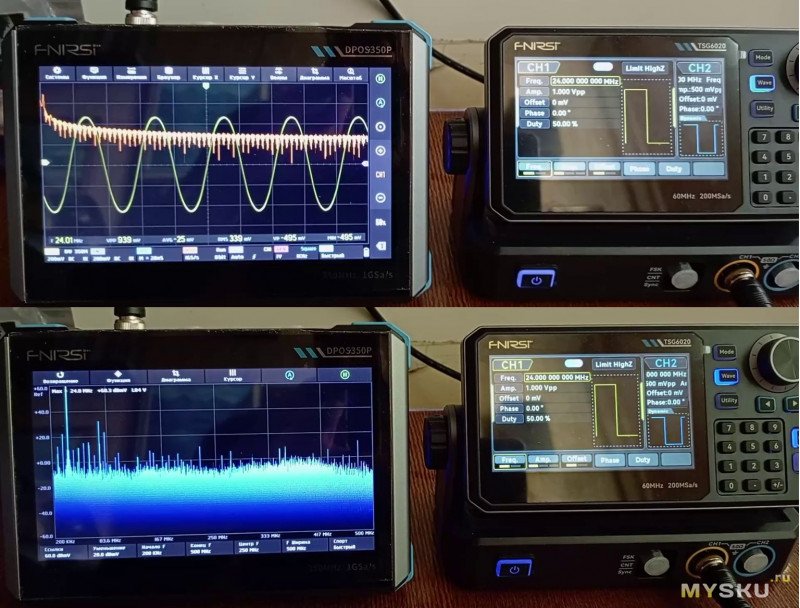

сам генератор не плох, но параметры формирователя прямоугольных импульсов и у FNIRSI TSG6020 и у JAUNTEK JDS6600-60M завышены, причём значительно. Причина в ограничении полосы пропускания выходных усилителей, а поскольку прямоугольный импульс это векторная сумма гармоник набор которых зависит от его скважности Q=T/t — отношения периода к длительности. Если скважность чётная, то в спектре только нечётные гармоники, и наоборот — скважность нечётная -в спектре только чётные гармоники. Для того, чтобы получить прямоугольный импульс с заваленными вершинами фронтов нужны минимум три гармоники т.е. схема должна пропускать до 6-й гармоники включительно, а оба эти генератора имеют полосу пропускания аналогового тракта ~ 70… 72 МГц и поэтому их верхний предел при генерации прямоугольных сигналов 10 МГц что и видно на осциллографах. До 1,5 — 2 МГц видим нормальный меандр:
Мы это видим на спектрограммах — в сигнале нет ВЧ гармоник, а на частоте 24 МГц и вовсе остаётся только первая гармоника и на экране видна синусоида — "Осциллограф неправильно рисует! На высоких частотах он рисует синусоиду вместо прямоугольника — это… так сделала!" — грубейшая ошибка вызванная непониманием того, что любой сигнал сложной формы это векторная сумма его гармоник, и чем их больше, тем точнее его форма приближается к идеальной.
P.S.
А осциллограф никаких преобразований формы сигнала не делает — он просто делает замеры амплитуды сигнала непрерывно (аналоговый) или через фиксированные интервалы времени (цифровой, дискретный) и после по этим точкам строит на экране огибающую — эпюру.
И принципиальная разница между цифровым и аналоговым осциллографами заключается в том, что в аналоговом отсчёты амплитуды идут непрерывно, а в цифровом интервал между отсчётами зависит от шага временной развёртки, поэтому аналоговый прибор не пропустит такое одиночное короткое событие, которое пропустит цифровой если оно произойдёт в паузе между текущим и следующим отсчётами.
еще и тубус надеть, тогда действительно, короткое после свечение импульса, покажет что, что -то проскочило.
А в цифровом, надо просто брать осциллограф с запасом по частоте и тогда все будет ловить, еще и в память записывать.
PS в FNIRSI TSG6020 есть какая возможность скрины сохранять на флешку или софт хоть какой простой?
А что касается "Почему прямоугольник превратился в синусоиду?" и "Осциллограф кривой — вместо прямоугольника с частоты ХХХ синус рисует!" прошу посчитать на спектрограммах (они на нижнем полукадре) число пиков гармоник. Сигнал 1 МГц это меандр — "Прямоугольный импульс со скважностью 2 т.е. длительностью 1/2 периода и имеющий стремящиеся к нулю передний и задний фронты называется меандром", а 24 МГц — то, что прошло через выходной усилитель генератора имеющий полосу пропускания порядка 85 — 90 МГц. Частоты сигнала такие, как показывают приборы:
Тут возможно виноват может быть и кабель, или вы не об этом?
