Телевизор LG 32LH520U - выгорание LED драйвера, замена подсветки

Всех приветствую!

В ремонте телевизор LG 32LH520U с неисправностью — горит индикатор, на кнопку включения не реагирует. На другой похожей модели тв с такой же проблемой причиной оказался неисправный линейный стабилизатор типа «1117 adj»  (регулируемый), но в этом тв он оказался исправен.

Будем смотреть...

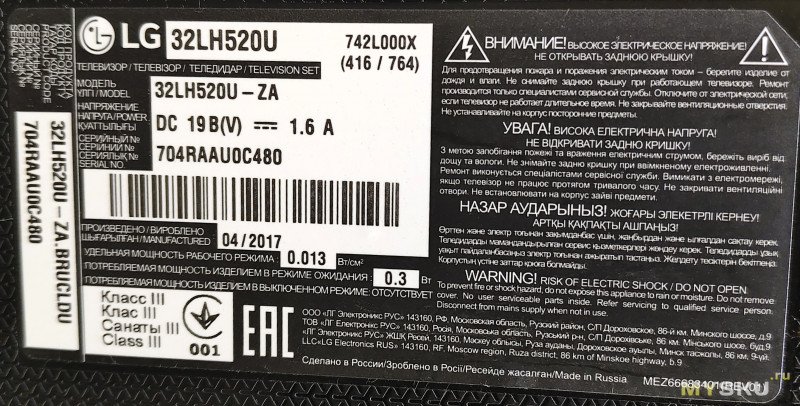

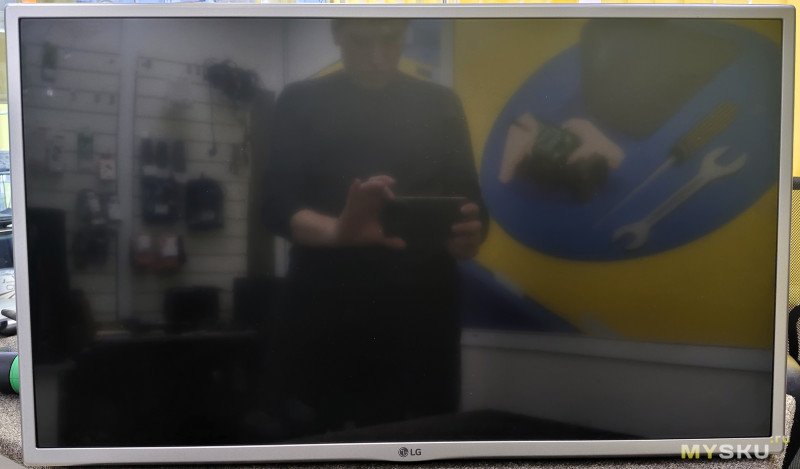

Телевизор выпуска апрель 2017 года. Сколько фактически отработал — неизвестно.

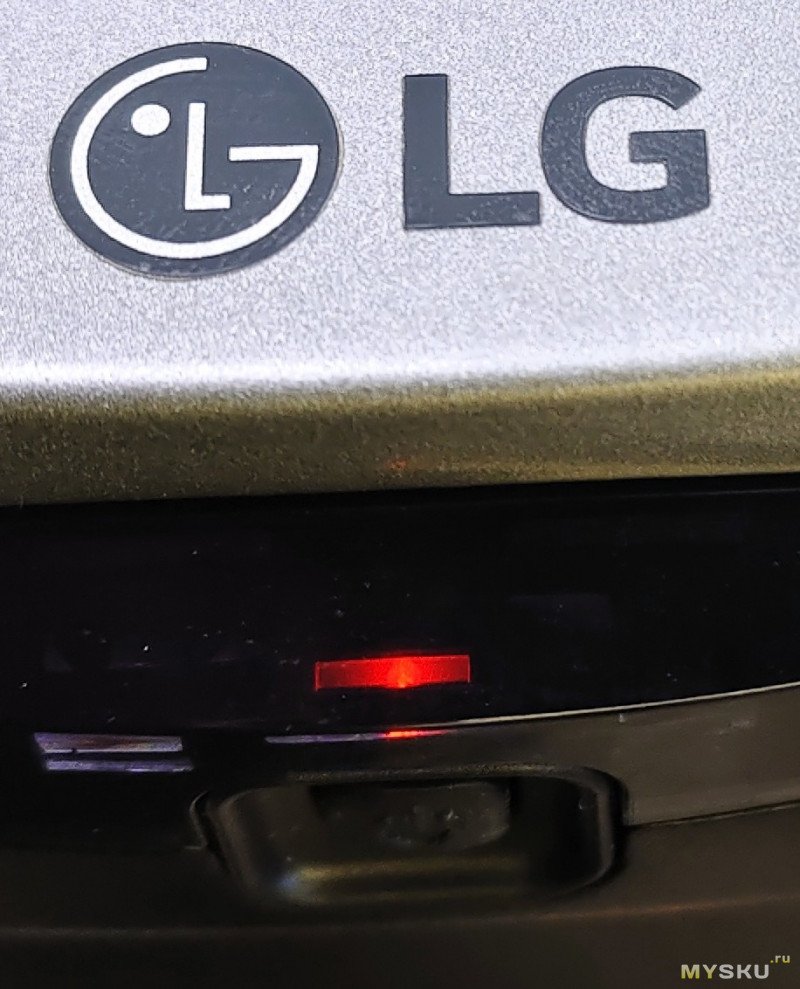

У этого тв блок питания выносной, но его не принесли. Запитываем от лбп и видим, что загорелся индикатор дежурного режима.

Жмем кнопку включения на пульте и на самом телевизора — никакой реакции.

Разберем телевизор. Располагаем его экраном вниз на ровной поверхности, снимаем ножки и откручиваем все винты. Далее снимаем заднюю крышку, она держится на защелках. Начинать отщелкивать (с помощью плотной пластиковой карточки) нужно с углов снизу (там есть отверстия для этого), снизу аккуратнее — там есть шлейфы матрицы, их расположение будет видно на фото ниже.

Фото как снимал сделать совсем забыл, но если не понятно, то есть сервис-мануал (тут) и там на 20 стр. имеется инструкция по снятию задней крышки.

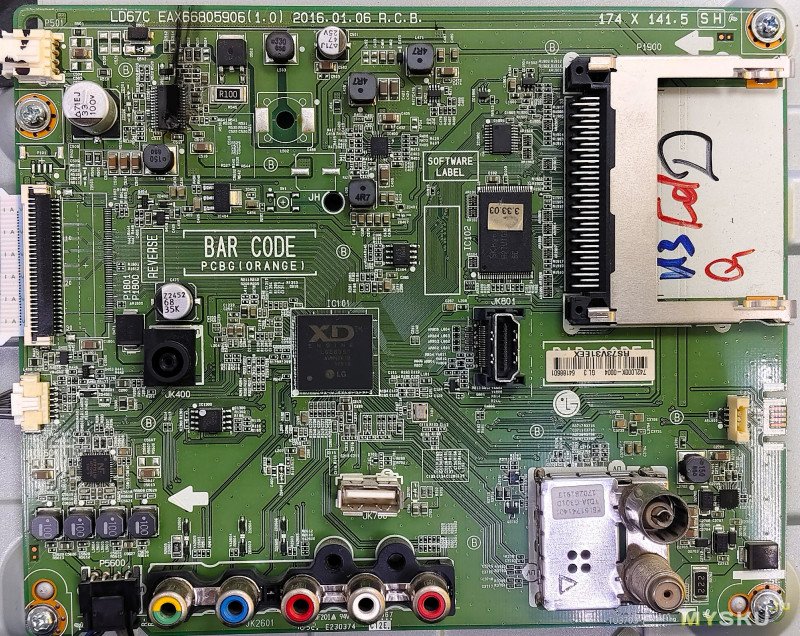

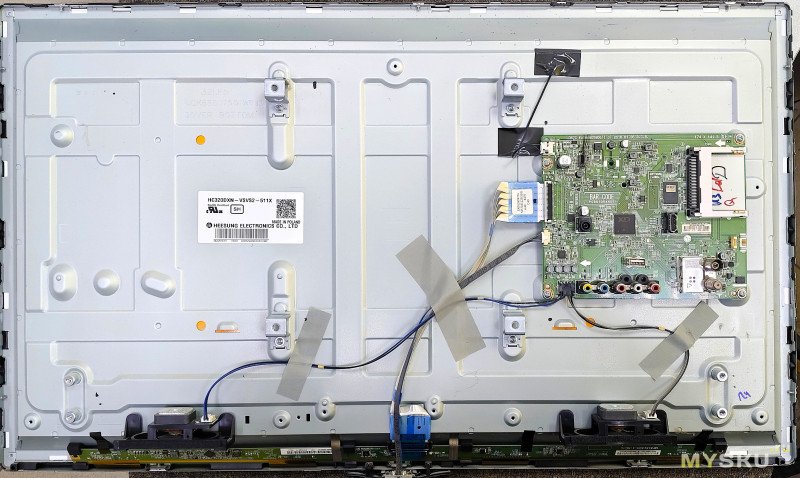

Крышка снята, внутри системная плата с маркировкой EAX66805906 1.0

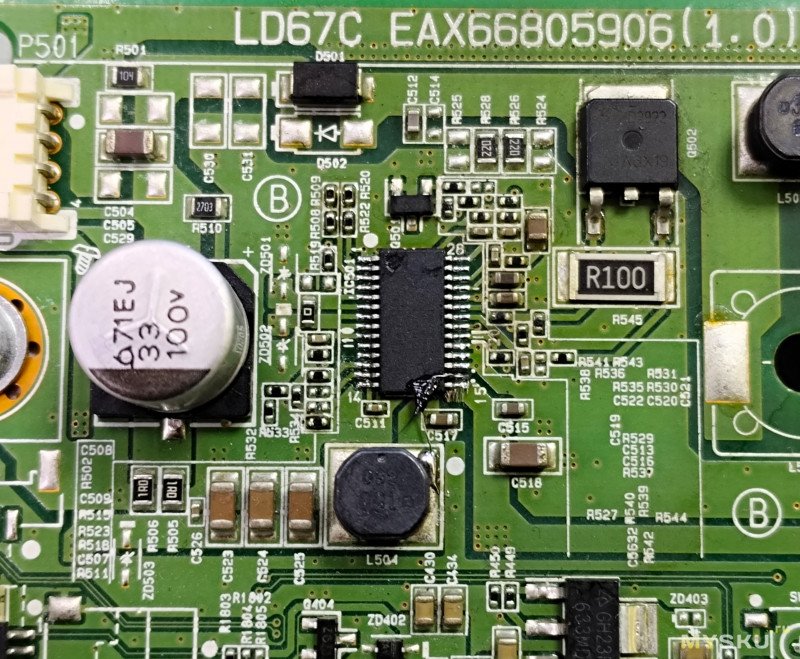

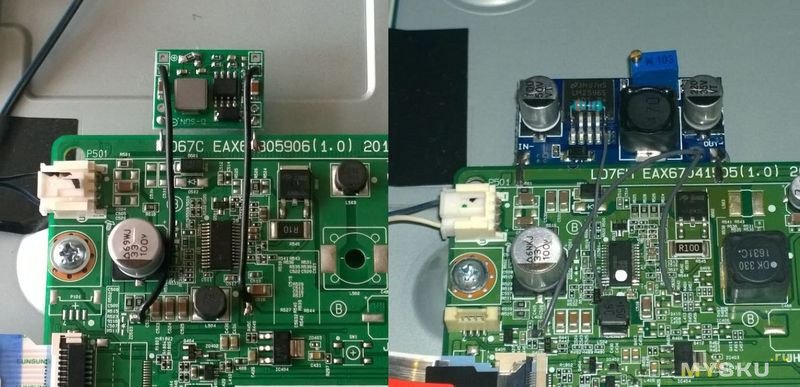

Осмотрев плату я сразу увидел, что на плате сгорел LED драйвер MP3378E.И как я ранее писал — возможной причиной неисправности еще иногда бывает выход из строя стабилизатора IC404 (gh23h или 1117 adj), проверил — на входе напряжение есть, а выход — тоже. Точную цифру не помню, но примерно 1.5v и выше.

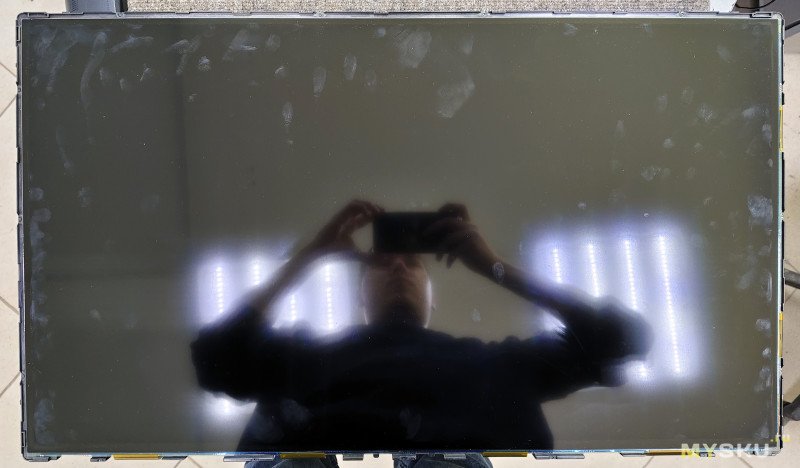

Так же проверил подсветку тестером — она работает, но уже светит фиолетовым и её тоже под замену. Уточнил у владельца, ответ — «ну да, что то цвета не такие стали». Как такое можно не видеть?

Но почему же сгорела микросхема драйвера? Почитав форумы я узнал — это заводской недостаток и производитель выпустил официальный бюллетень по доработке печатной платы. Но об этом позже, а пока разберем телевизор и заменим фиолетовую подсветку.

Снимаем системную плату, динамики, отключаем кабели и шлейфы

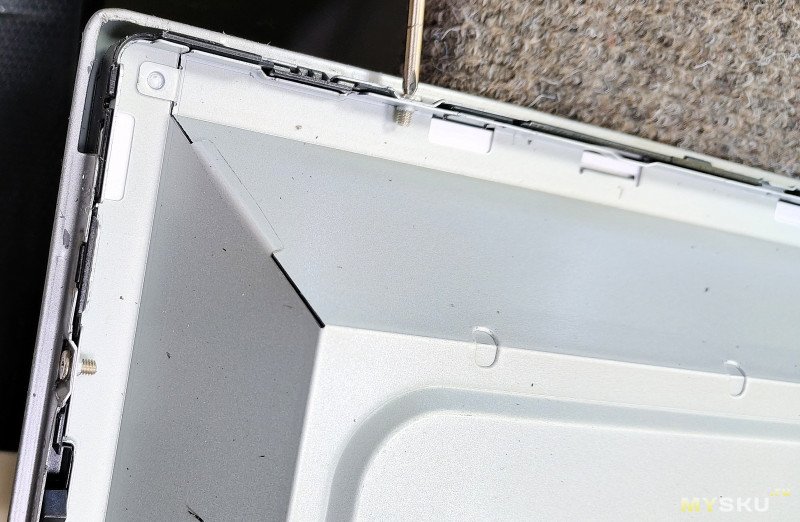

По периметру откручиваем винты, удерживающие переднюю рамку

Аккуратно придерживая переворачиваем телевизор и снимаем рамку.

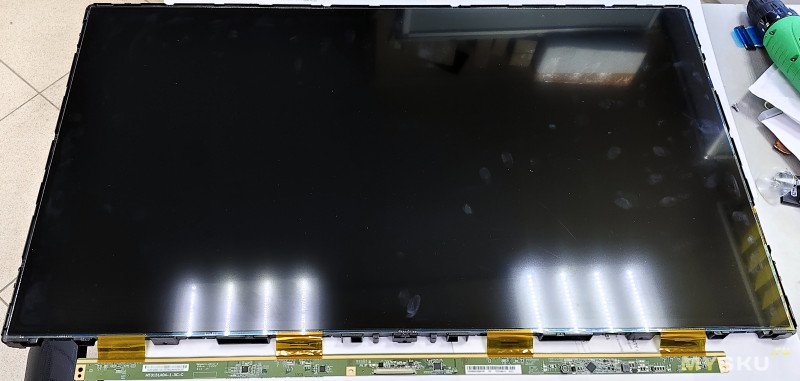

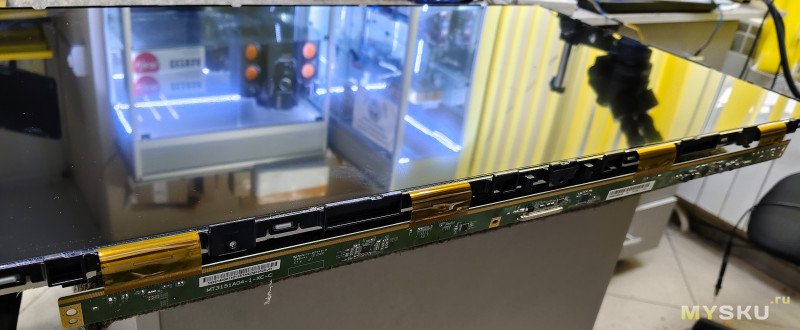

Перед снятием стекла необходимо снизу извлечь из креплений плату матрицы на шлейфах

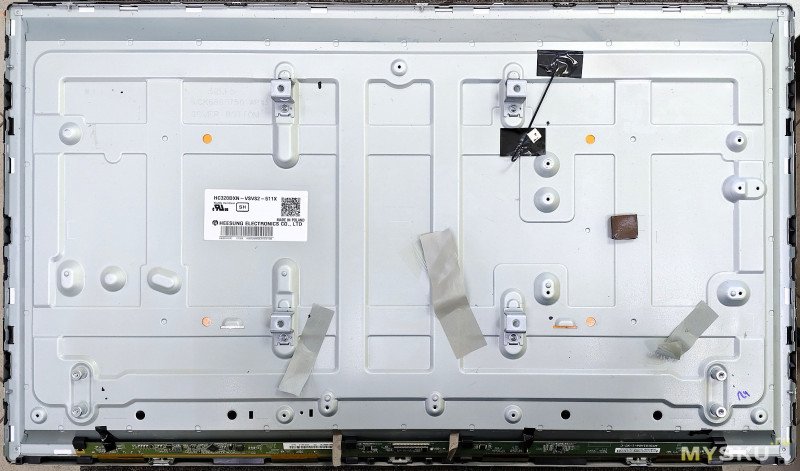

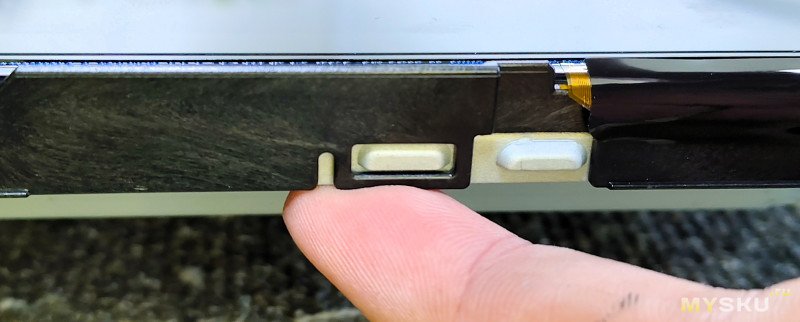

Теперь отщелкиваем от корпуса пластик, в котором расположена матрица поднимаем и переносим на свободное место

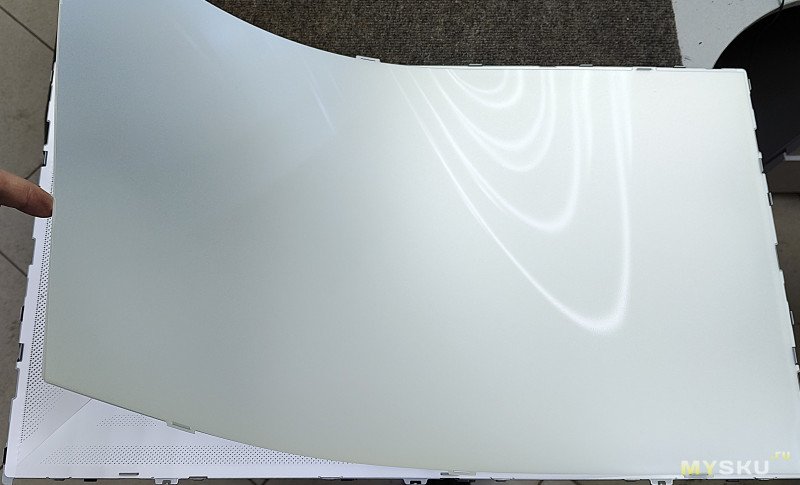

Снимаем светорассеиватели

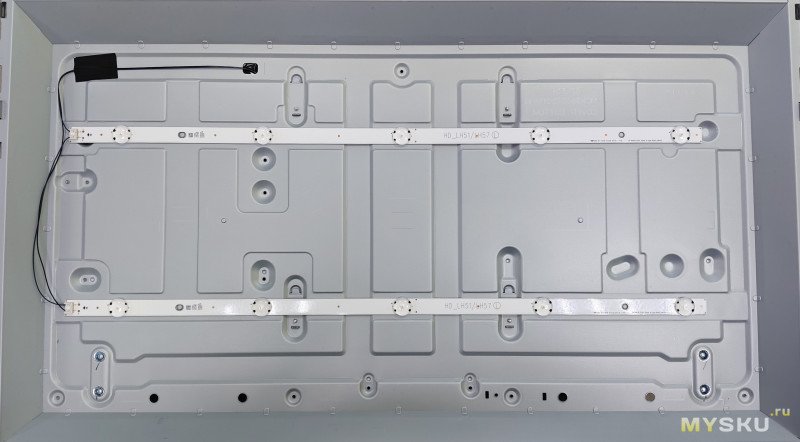

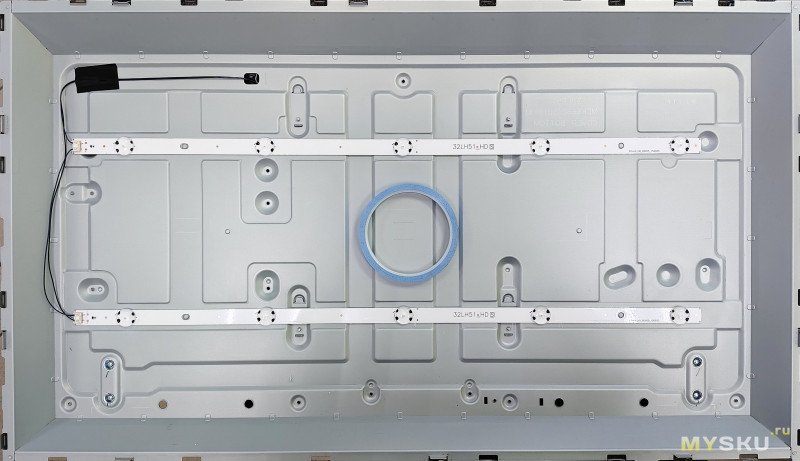

Снимаем отражатель и добираемся до планок со светодиодами. Всего 10 шт  светодиодов (3v)

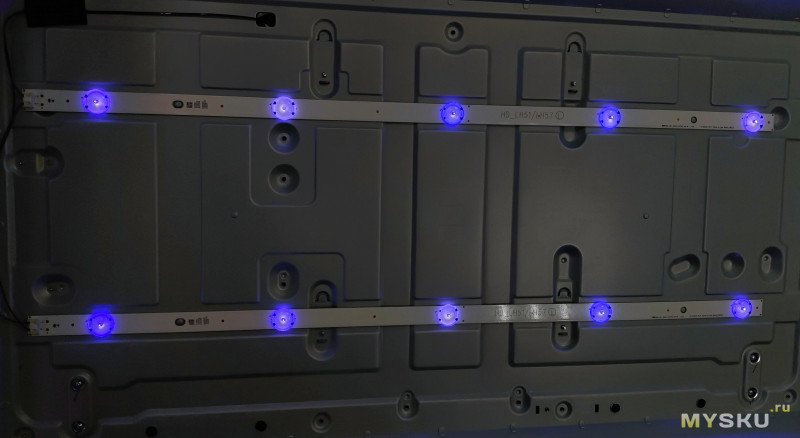

Подаем на них напряжение и видим — светят фиолетовым

Отрываем их, зачищаем от старого скотча и приклеиваем новые на теплопроводящий двухсторонний скотч.

Собираем все в обратном порядке. При установке матрицы и защелкивании пластика — на стекло не нажимать, особенно снизу аккуратнее, где шлейфы.

Теперь о восстановлении системной платы. Разумеется меняем MP3378E ивосстанавливаем контакт на 16 ножку (у меня оно выгорело)

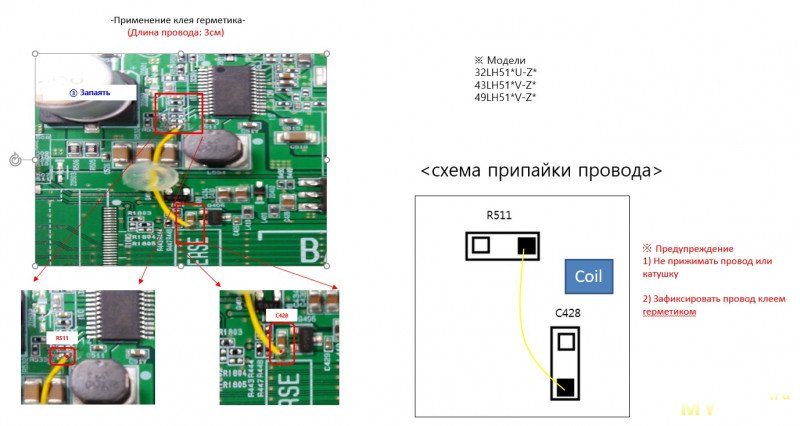

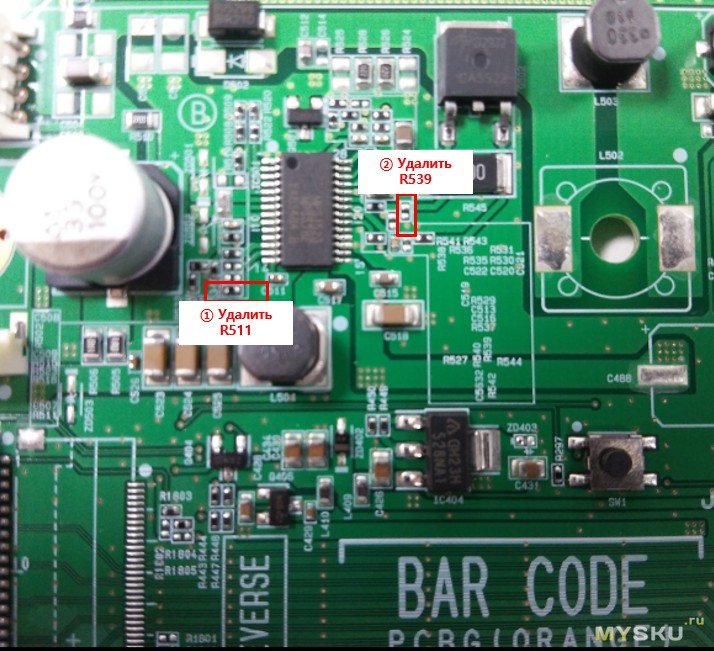

Далее смотрим инструкцию . По ней необходимо убрать 2 резистора R539 и R511 припаять провод.

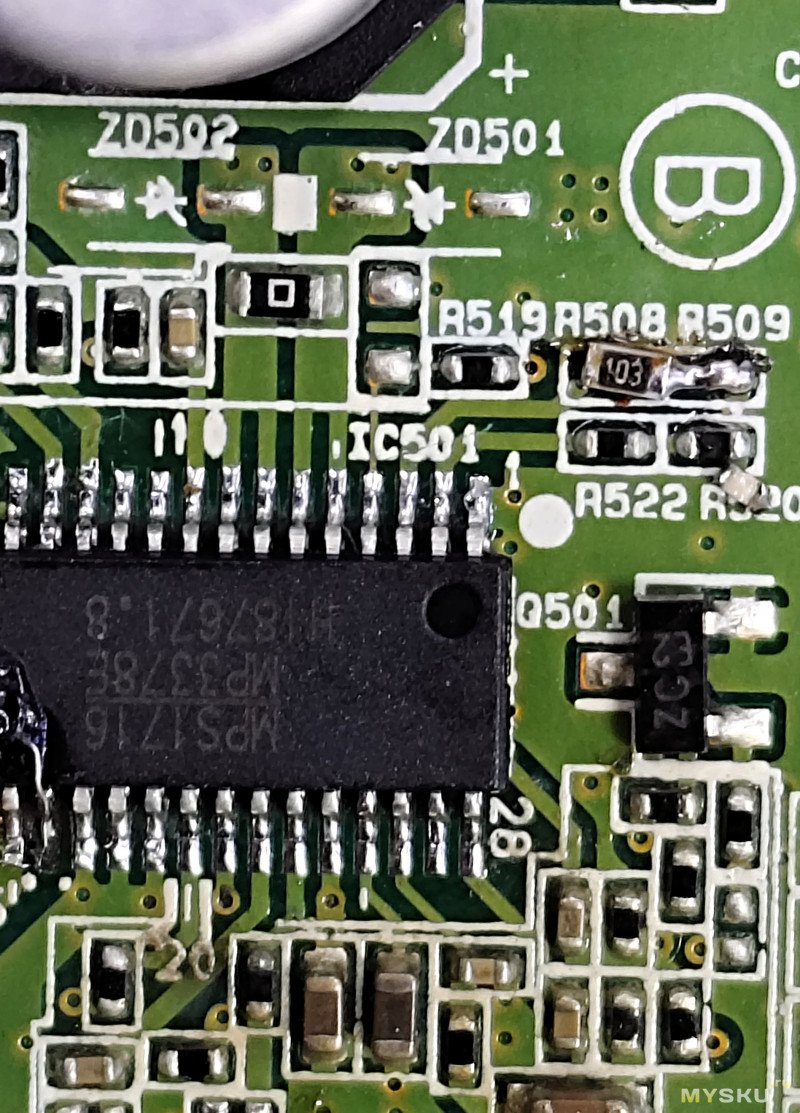

Можно еще снизить ток на подсветку. Для этого необходимо пропорционально увеличить общее сопротивление резисторов R508, R509 от вывода 3 (ISET) на корпус. В моем случае сопротивление было 7.5kOm, я их убрал и поставил один на 10kOm (соседний резистор заменил перемычкой что бы был контакт с землей)

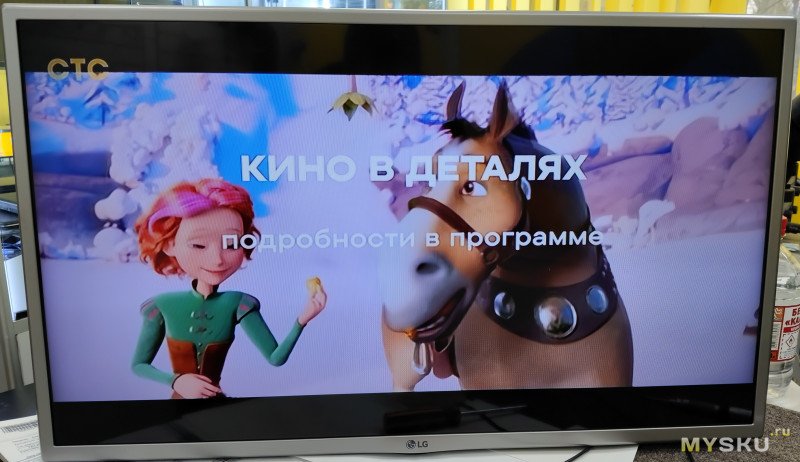

Включаем — все работает, дефектов на изображении нет.

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
