Ремонт лампы VIDEX 9W 3000K или операция «Франкенштейн»

Весеннее солнце жарило не по-детски, отчего Сифон и Борода к полудню уже запарились. В этот раз улов техники был небольшим. А вот продуктов было много — полная клетчатая сумка.

Сифон увидел лавочку, присел, достал из пиджака огрызок сигары, щелкнул зажигалкой и закурил. Его напарник доволок тяжелую сумку и плюхнулся рядом.

— Вот почему так? — вздохнул Родион Иванович Бородач он же «Борода» — На мне самое тяжелое, а у вас, Фёдор Анатолич, мелочь всякая — зарядки, лампочки, кабеля да фонарики.

— Ну, тут вы, коллега, неправы. Случается и обратное. Вспомните ка, намедни я бухту кабеля волок, чуть пупок не надорвал. К тому же мы договорились, что продукты всегда на вас. А после Пасхи, да, жратвы море — добродушно ответил напарник, щурясь от солнца

Борода лишь крякнул, отряхнул бороду и с нее посыпались изюм, цукаты и сахарная присыпка. Откуда то выпал небольшой кусок кулича. Тут же налетела стая воробьев и моментально размела халявные крошки.

Через полчаса Сифон и Борода дошли до своего жилища. Неприметная дворницкая из красного кирпича зимой давала жильцам тепло и уют, а летом покой и спасительную прохладу.

«Весенний улов» сразу лег на стол.

— Ну-с, что нам сегодня бог послал? — потирая руки произнес Сифон.

В этот весенний день милостью всевышнего они были награждены двумя упаковками полутемных бананов в «леопардовой шкуре», обильными нарезками сыра и колбасы разных сортов, четырьмя батонами, трехлитровой банкой огурцов с плесенью (с антибиотиком, по обоюдному мнению), пакетом вялых киви и авокадо, вполне бодрыми апельсинами и множеством конфет. Количество пачек майонеза и кетчупа было запредельным.

— А вот у вас то негусто — хихикнул Борода. После чего с укоризной спросил — Телевизор на 70 дюймов у второй линии почему не взяли?

— Родион Иванович, помилуйте! Вы ее состояние видели? Тащить пару километров разбитый аппарат весом 30 кг я не стану. И что в нем полезного? Плата с гулькин нос, элементы размером с блоху. Такое никто не возьмет. Вот раньше как делали? Транзисторы — во, с кулак! Трансформатор — что ваша голова. На драгметаллы всё можно было сдать.

Телевизор они нашли еще утром. Экран был разбит, рядом валялось «орудие убийства» в виде полуспущенного мяча. Завязка драмы и развязка в одном сюжете, как сказал бы Хемингуэй.

— Мячик футбольный в плазму попал. Больше мальчонку никто не видал — в тот же момент продекламировал Борода. Творческое начало в нем не иссякало ибо он когда-то учился на театральном. В то время как Сифон был технарем и закостенелым сухарем.

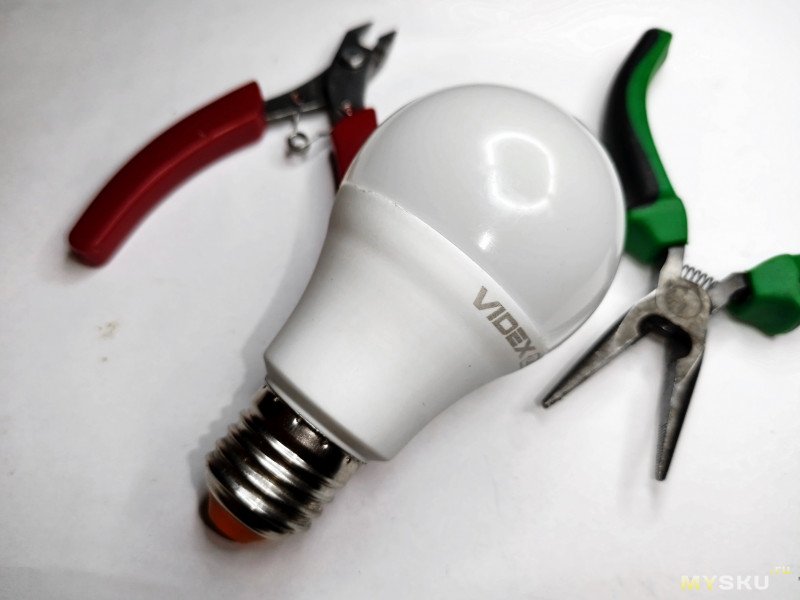

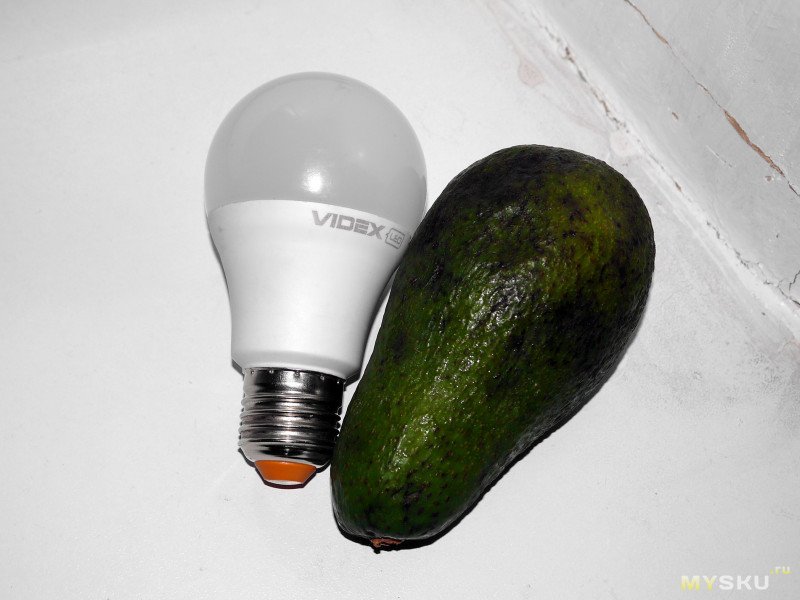

Распаковка продолжалась. Сифон достал из своего пакета небольшую цветастую коробку, извлек светодиодную лампу с цоколем E27 и она легла на подоконник рядом со потемневшим авокадо. В коробке нашелся и чек покупки.

— Магазин «Мир света», лампа VIDEX 9W 3000K. Дата продажи 21 мая, 2017 года … цена… не разобрать — вчитывался Сифон, напрягаясь.

— Хреновый у них маркетинг — вздохнул Борода — Нужно было написать «Мир света и добра». И слоган добавить про посылы лучиков. Только зачем нам эта лампа?

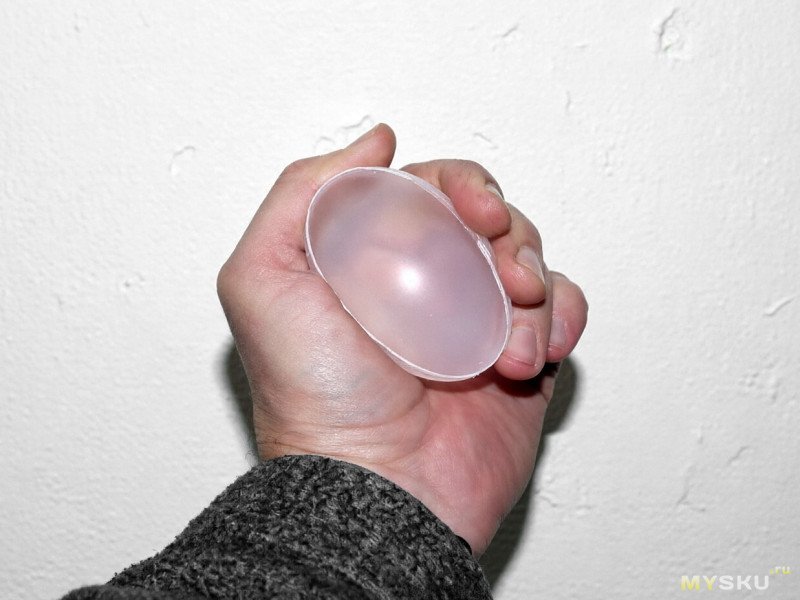

Ни слова ни говоря, Сифон пальцами крепко сжал плафон лампы, крякнул, поднатужился и с силой оторвал белый колпак. Колпак был достаточно гибкий и легко гнулся, по его краю был нанесен герметик.

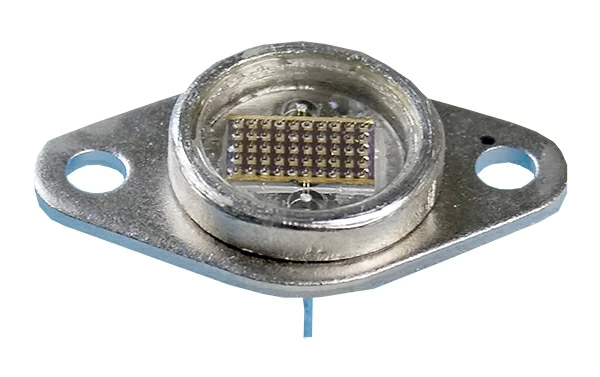

— Я так и знал! Присмотрись-ка, видишь эту черную точку на одном светодиоде… Это прогар кристалла. Зуб даю, если его заменить или закоротить, то лампа заработает — ответил Сифон.

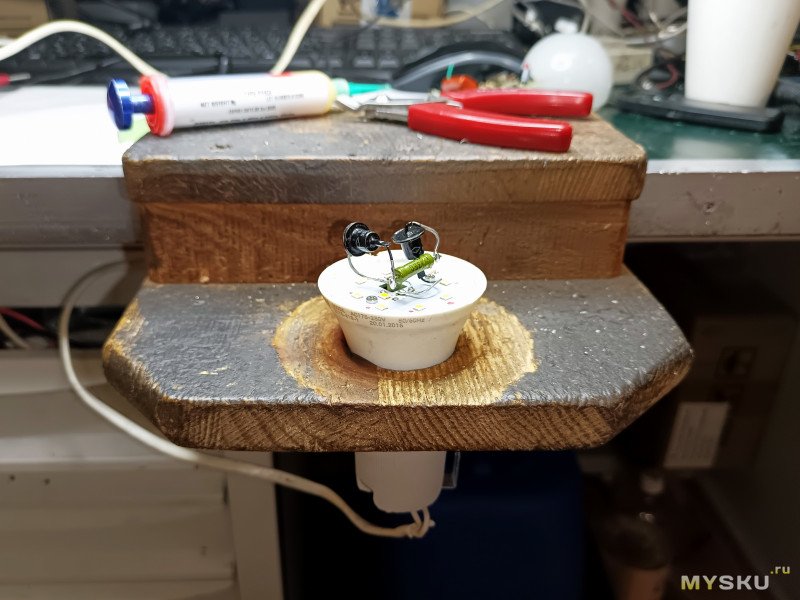

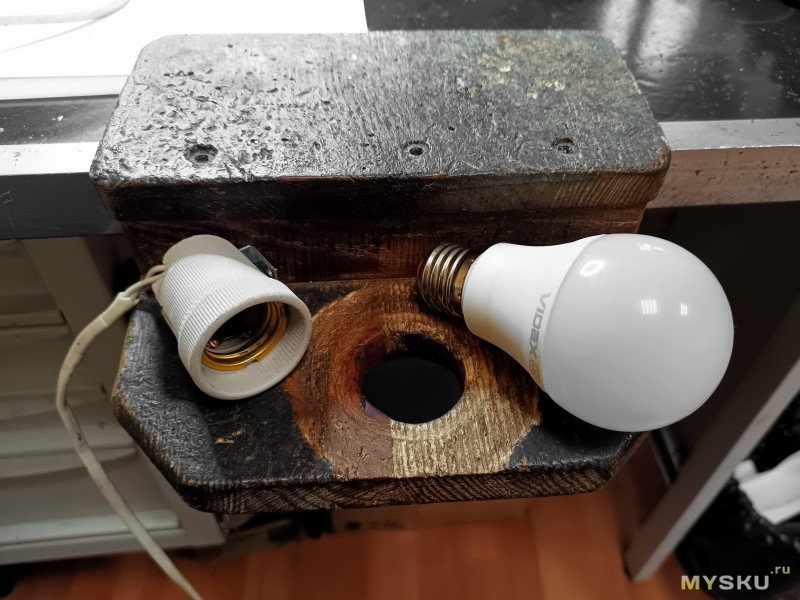

Он направился к стеллажам с коробками, извлек из них паяльник, кусачки, пинцет, олово и флюс. Затем нырнул в самую крупную коробку, достал какую-то хитрую деревяшку с отверстием и закрепил ее в край стола.

— Это что? — удивился напарник.
— Архиполезная конструкция. Фиксирует деталь, отчего на верхней части этой приспособы паять удобнее.

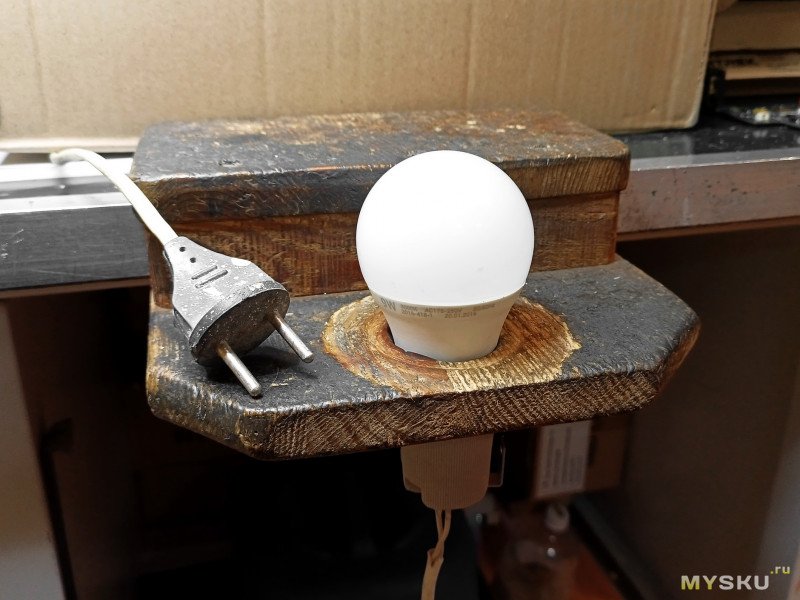

С этими словами быстро вставил ламу в отверстие деревяшки. Лампа заняла вертикальное положение.

— Прочно зафиксированная деталь в дополнительных манипуляциях не нуждается — многозначительно прокомментировал Сифон. После чего накрутил на цоколь на патрон с проводом и вилкой. Последнюю воткнул в розетку.

— Не горит — хмыкнул Борода.
— Мы сейчас замкнем этот сгоревший светодиод и посмотрим — Сифон взял в руки пинцет.
— А не бахнет?
— Не должно...

Он коснулся острыми губками пинцета краев маленького прямоугольника и лампа ярко вспыхнула.

— Как я и говорил. Одному из светодиодов поплохело и он отдал душу.
— Кому? — поинтересовался Борода. Вопросы экзистенциального порядка волновали его постоянно.

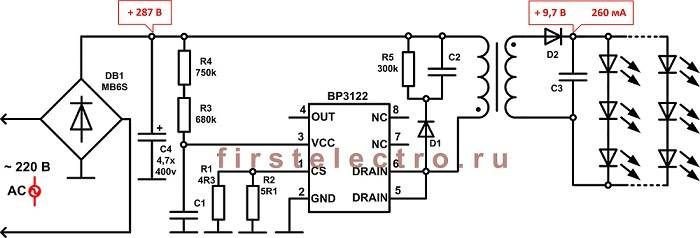

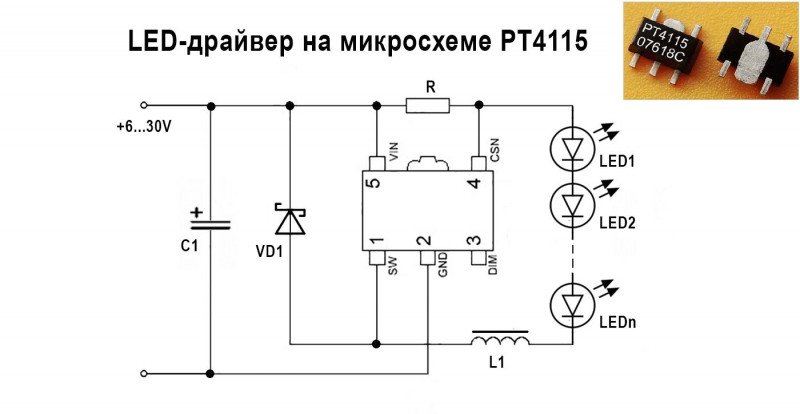

Схема питания светодиодной лампы VIDEX 9W 3000K представляет собой импульсный драйвер с функцией стабилизации тока на базе импульсного IC-драйвера (ШИМ-контроллер). Он обеспечивает стабильную работу в диапазоне напряжений 175–250 В. В отличие от дешевых моделей с RC-балластом, здесь используется полноценная микросхема-преобразователь, что исключает мерцание лампы (коэффициент пульсаций < 5%).

Модуль питания типовой и расположен в цоколе. Выпрямитель собран на диодном мосте с фильтром питания в виде электролитического конденсатора на на 400–450 В, он сглаживает высоковольтные пульсации. Обычно это электролит номиналом около 4,7–10 мкФ. Сердце схемы — специализированная микросхема серии BP2866, SM2082, которая управляет током светодиодов.

Токозадающий резистор или резисторы, подключенные к выводам микросхемы, определяют выходной ток (около 80-100 мА). Изменяя их номинал, можно снизить ток и уменьшить нагрев лампы. Плюс имеется дроссель.

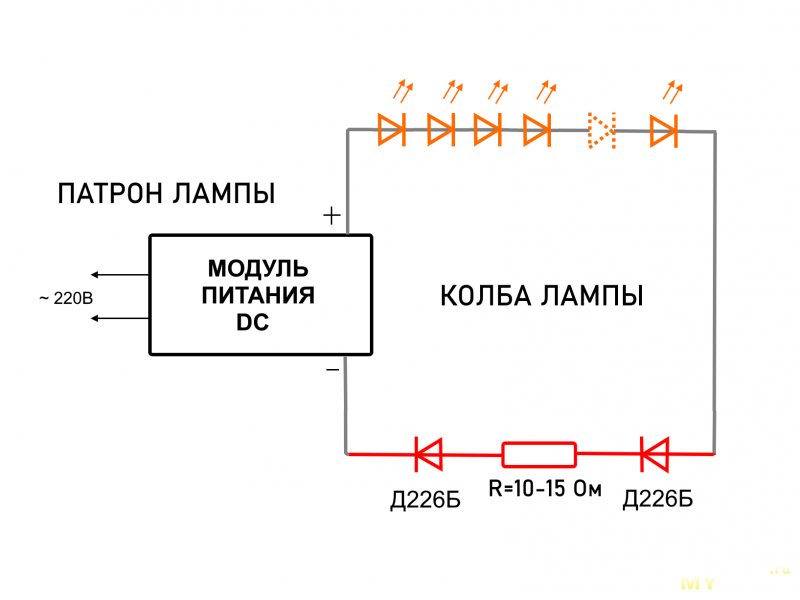

— Дело плёвое — продолжал Сифон — Починка элементарная. Но в модуль питания лампы мы лезть не будем. Поступим проще: цепь последовательно соединенных светодиодов запитаем через пару диодов Д226. Так делал еще мой отец во времена ламп накаливания. Да, лампы заметно мерцали, но служили дольше.

В нашем случае каждый из них Д226 создаст падение напряжения на 0.8–1 вольт. А еще к диодам Д226 добавим резистор на 10-15 Ом. При токе около 100 мА напряжение снизится еще на 1,5 вольта. Общее снижение вольтажа составит примерно 3...3,5 В.

В итоге, вместо 27-30 вольт для питания 9 светодиодов, мы получим 24… 27В. Да, это снизит яркость лампы. Зато она будет работать в нормальном режиме, а не на пределе.

— Кроме того, операцию мы проведем снаружи, на верхней плате — подытожил Сифон.
— Предлагаю операцию назвать «Франкенштейн» — предложил Борода.
— Не возражаю.

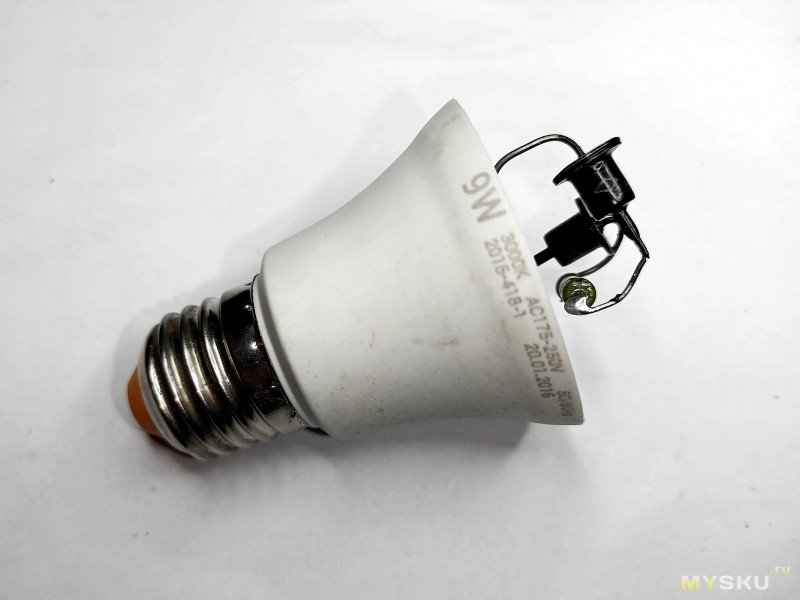

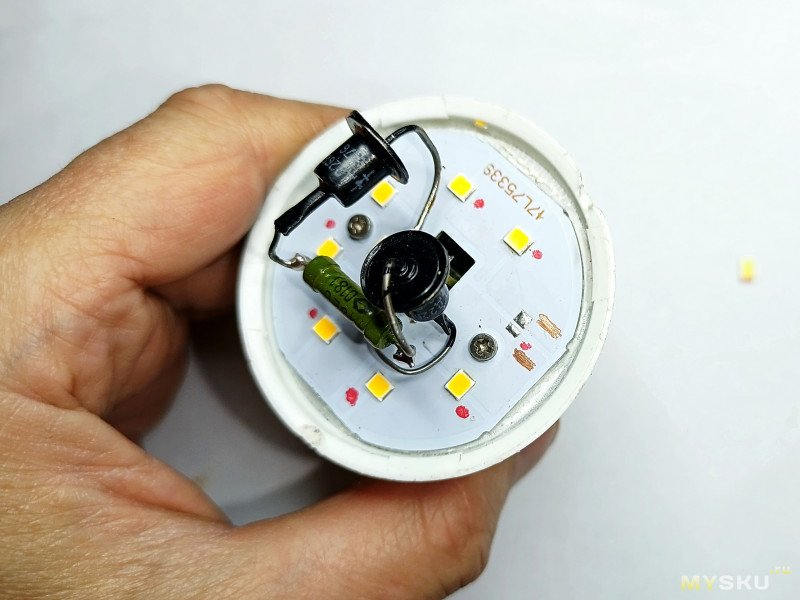

Через полчаса над платой ламы возвышались криво напаянные диоды и резистор 13 Ом. Услышав про номинал в «чертову дюжину», Борода долго уговаривал напарника найти замену. Но другого резистора в закромах не нашлось.

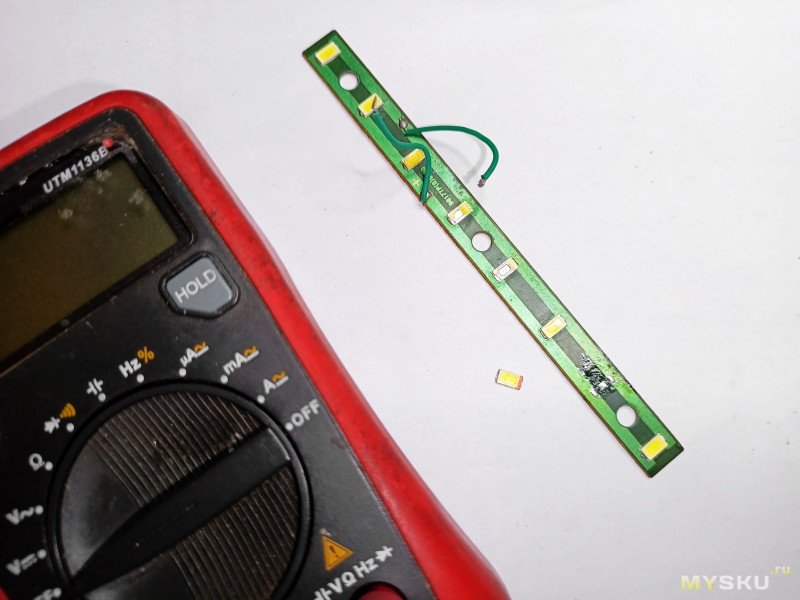

Светодиод на замену был взят с планки от старого фонаря.

Донора сняли с помощью зажигалки — нагрели гетинакс снизу и подняли светодиод пинцетом. Правда, в «каморке папы Карло» (так они называли свою дворницкую) долго воняло горелым.

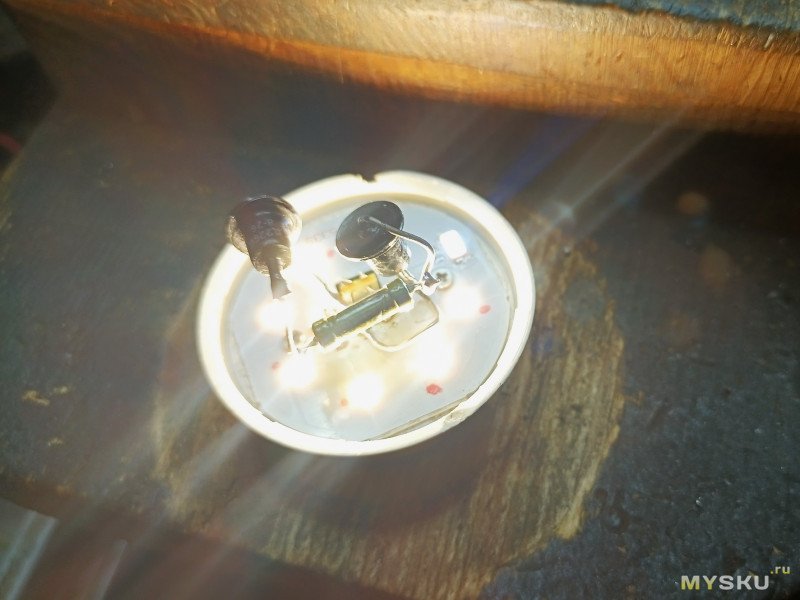

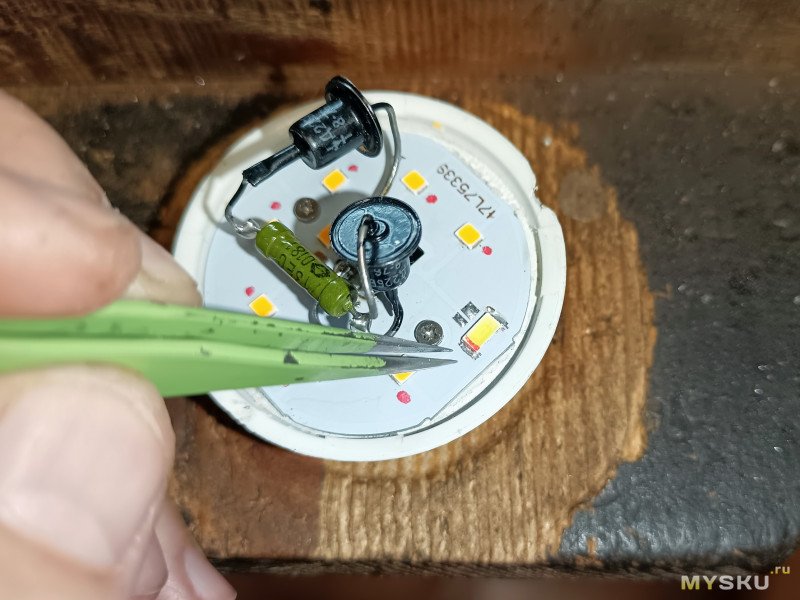

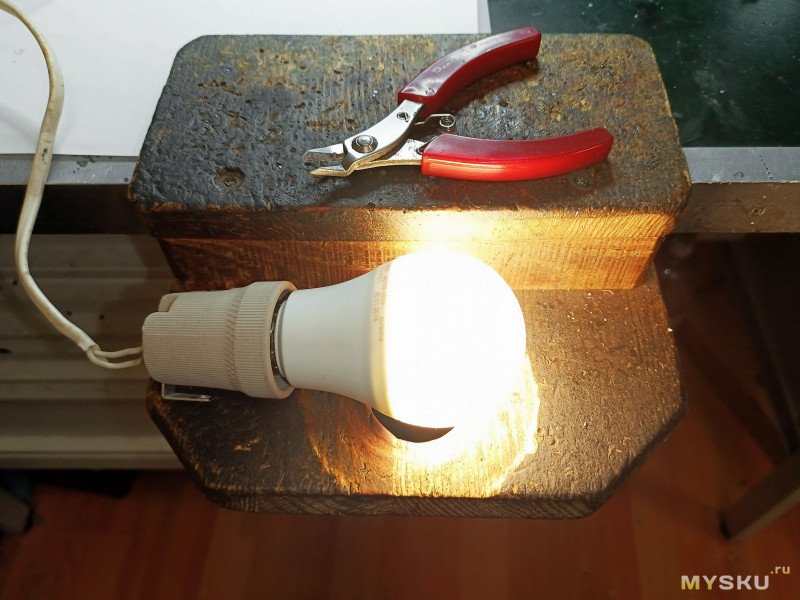

Перед пайкой на плате лампы VIDEX пришлось процарапать новые «пятачки» и залудить их. Момент истины наступил, когда Сифон включил лампу.

После проверки на лампу был водворен родной плафон.

— Остается нашего пациента установить на рабочее место, в предбаннике. Действуй! — торжественно произнес Сифон, вручая поделку коллеге.

Борода осторожно взял лампу, поставил табурет, встал на него, снял стеклянный колпак светильника, что был похож на литровую банку, и вкрутил «франкенштейна».

Щелкнул выключатель и теплый свет залил помещение.

— Ох, ёть, лепота! — радостно воскликнул Борода.

— Паутину бы надо прибрать — осмотрелся Сифон — Лопаты прибрать. Веники в кладовую спрятать. Но этим займемся позже.
