Сетевой фильтр Würfel E-06U со встроенными USB

- Цена: 388 руб
- Перейти в магазин
Недорогой сетевой фильтр с USB портами, произведенный в Китае по немецкой технологии, продающийся на различных маркетплейсах.
Раз по немецкой технологии, значит должно быть надежно… или нет? Ну значит разберем и посмотрим как там внутри сделано
Приехали ко мне племянники на майские праздники и младший, сидев за пк, немного залил квасом старый сетевой фильтр Defender прямо в кнопку включения. Поначалу был треск при включении из самой кнопки, сейчас ничего не слышно, но кнопка стала залипать. Понятно, что кнопку под замену, но я решил поменять фильтр на новый со встроенными usb портами для зарядки устройств, т.к они нужны для зарядки светильников и подключения колонок с питанием по USB (от пк идут посторонние шумы), а отдельными зарядками не хочется занимать розетки.
Итак, был заказан с WB сетевой фильтр с хорошими отзывами (рейтинг 4,9). Коробка с различной информацией: огнезащитный пластик, защита от перегрузки и скачков напряжения и т.д. Еще просят не разбирать и тем более не вносить каких либо изменений.

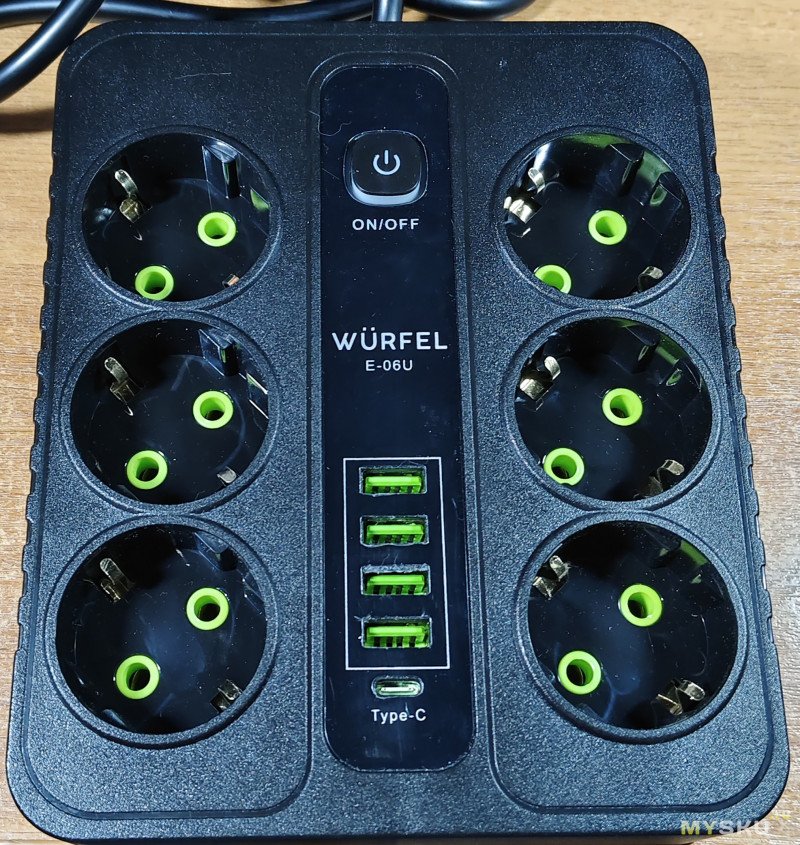

Сочетание черного с зеленым мне нравится) Всего 6 розеток, 4 USB и 1 порт type-c

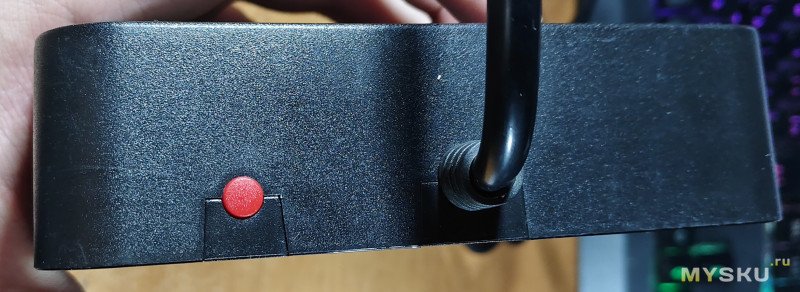

Со стороны кабеля установлен предохранитель

Включаем — работает! Кнопка подсвечивается синим светом.

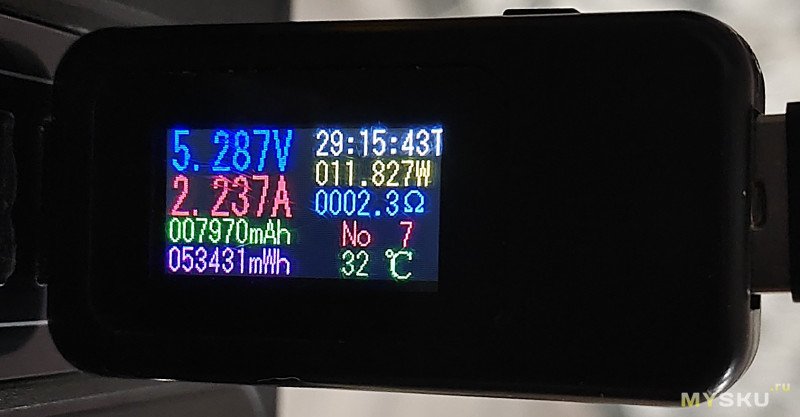

Проверим usb зарядку. Подключаю PowerBank с поддержкой быстрой зарядки 18W — ожидаемо её нет. Два ампера выдает без просадки напряжения — для моих задач нормально. Зарядил полностью ПБ на 20000mah — зарядка выдержала.

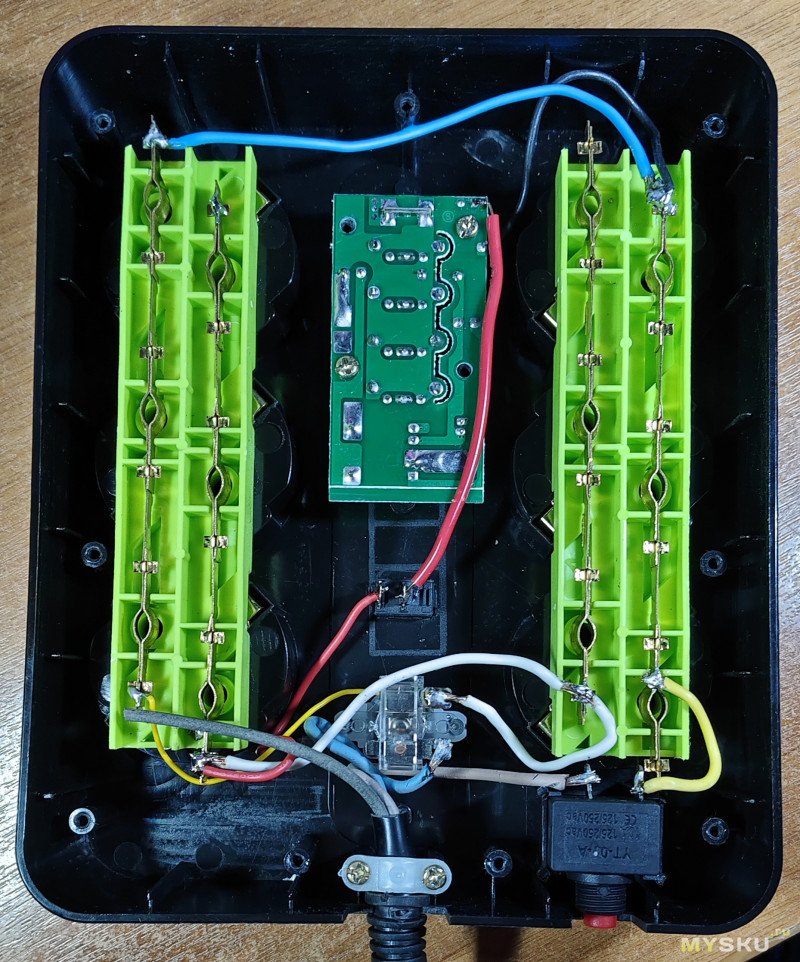

Разберем. Откручиваю заднюю крышку. Входящие провода без маркировки, сечение похоже на 0,75 мм² (сравнивал с другим кабелем)

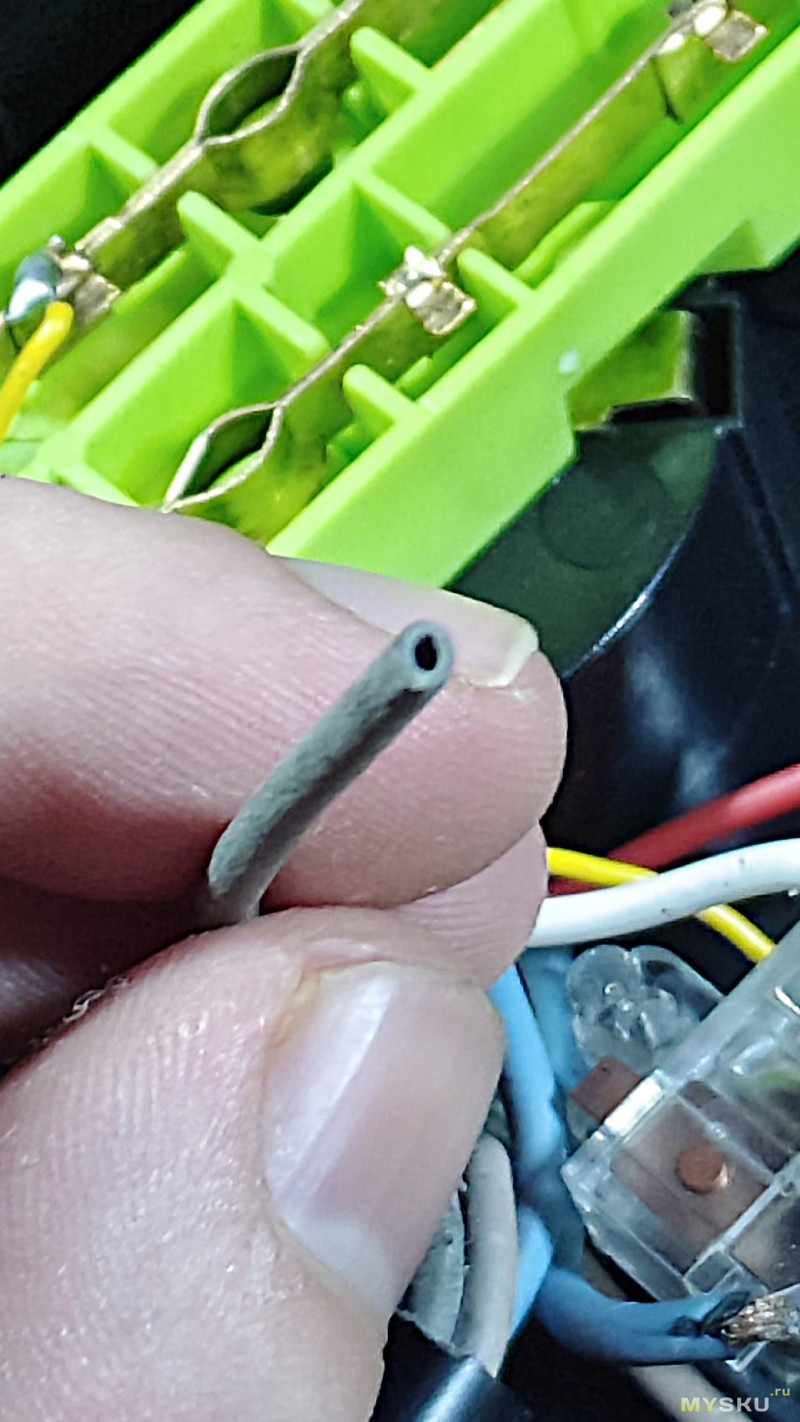

Заземления нет, даже провод в кабеле — пустышка, в нём нет проводников.

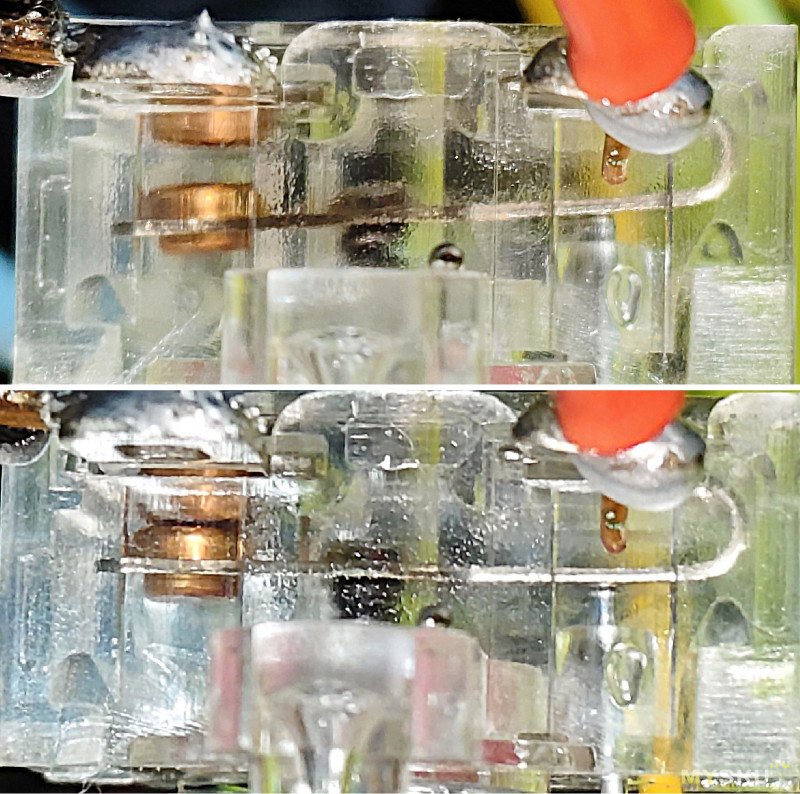

Кнопка включения, какой либо маркировки на ней нет.

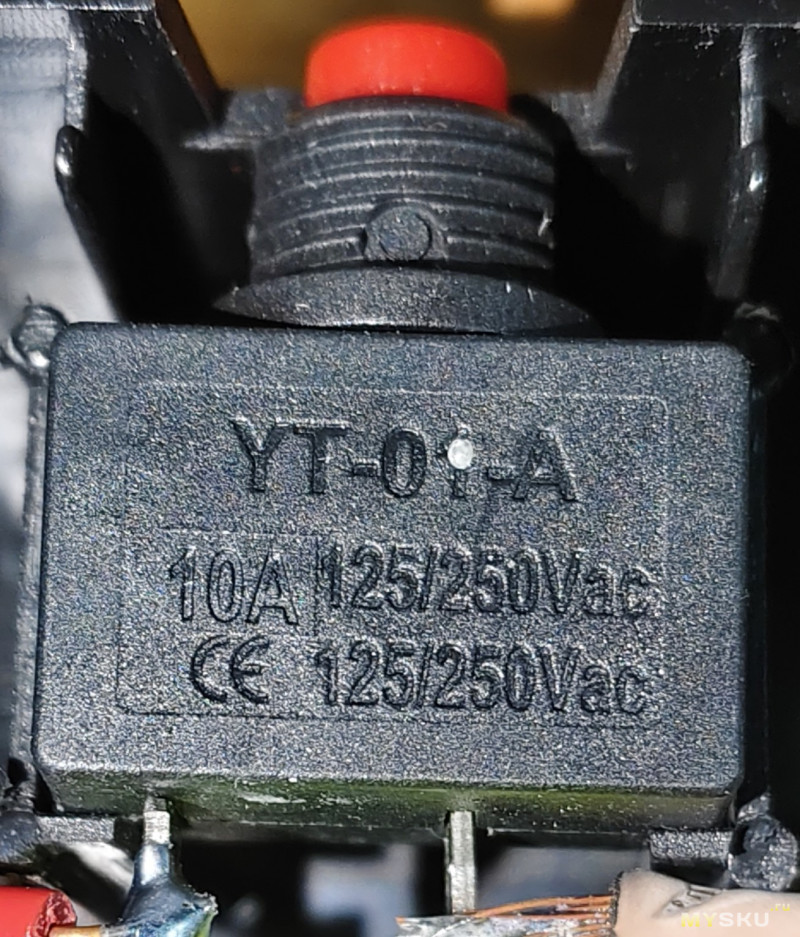

Выключатель тепловой YT-01-A 10A 250V

Собственно, какими элементами фильтрует этот сетевой фильтр? Вопрос риторический)

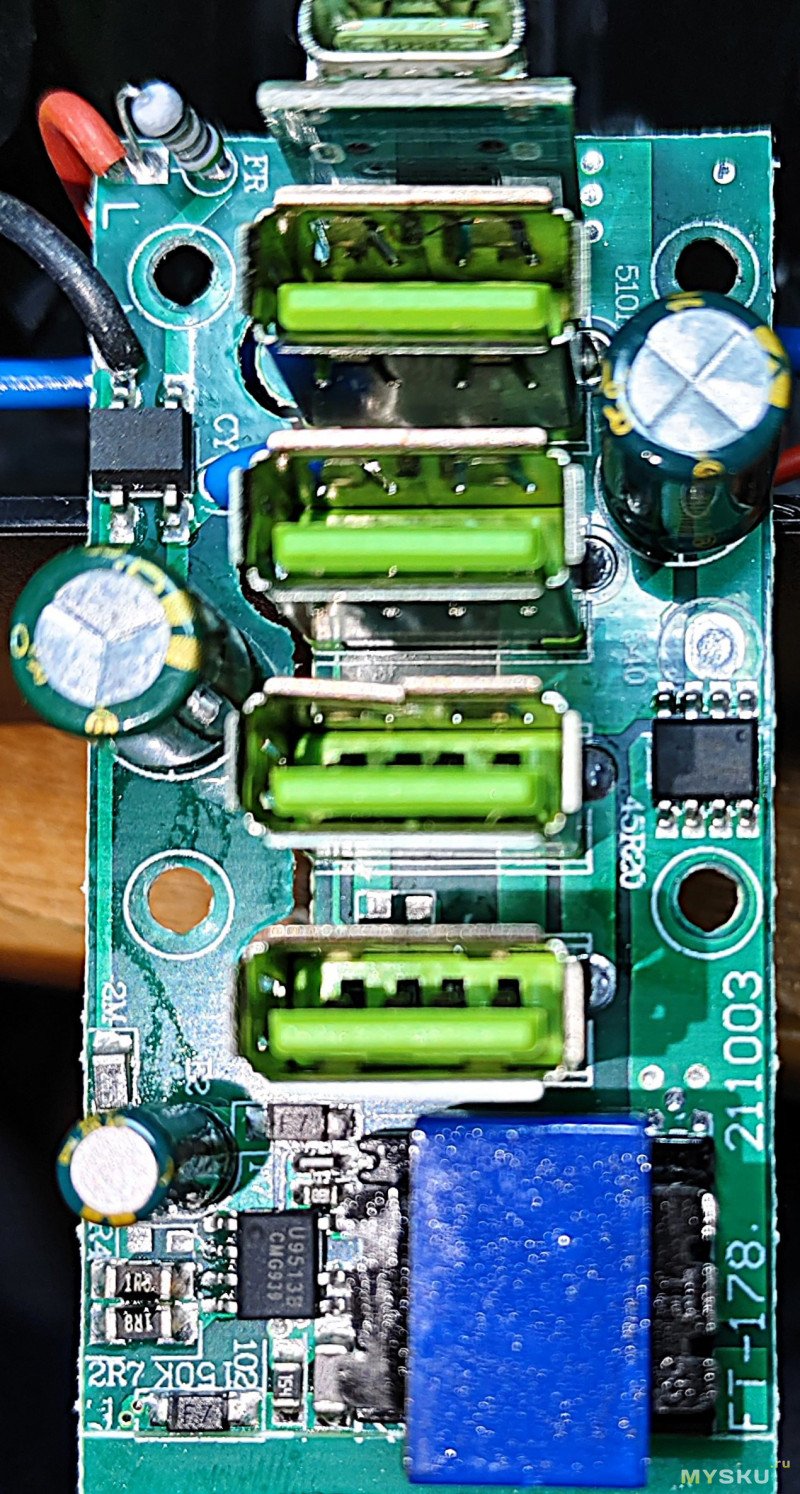

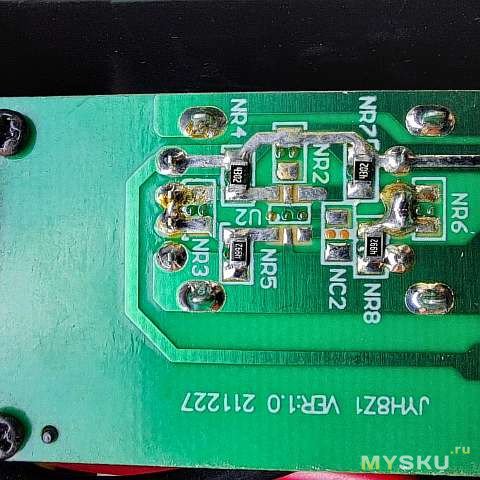

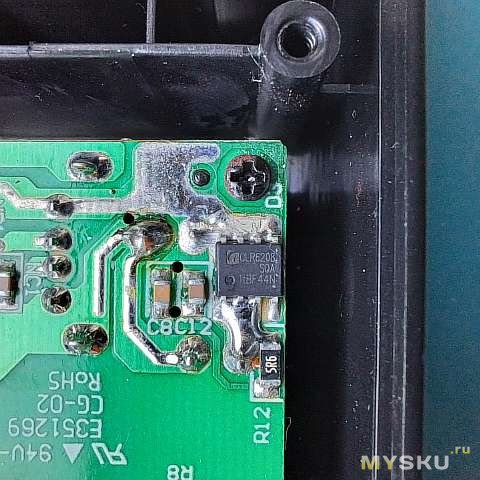

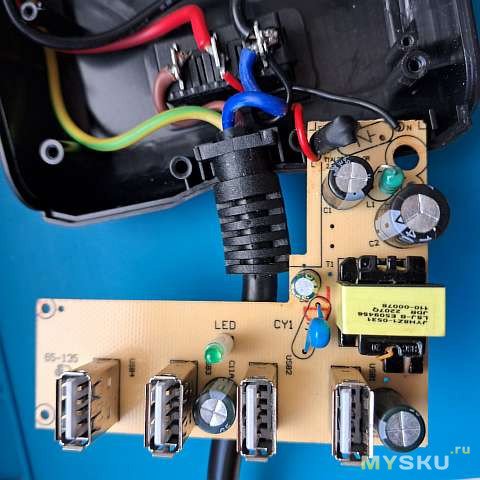

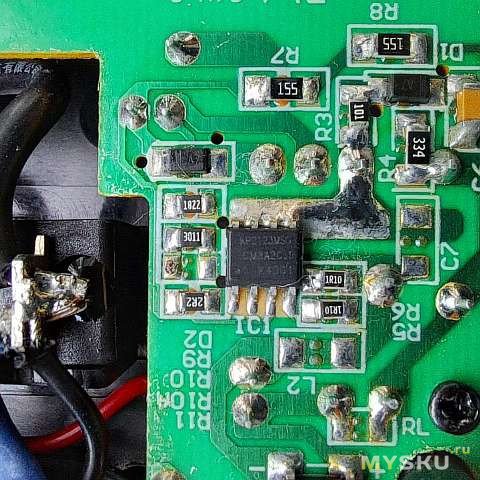

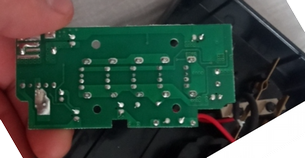

Снимем блок питания. Предохранитель есть, в виде нулевого резистора. Диодный мост 1000В 0.8А MB10S. Конденсаторы: на входе 6,8uF 400v, на выходе 1000uF 10v. Микросхемы — у трансформатора DC-DC Converters u9513b, у низкоковольтного конденсатора cинхронный выпрямитель MT6704.

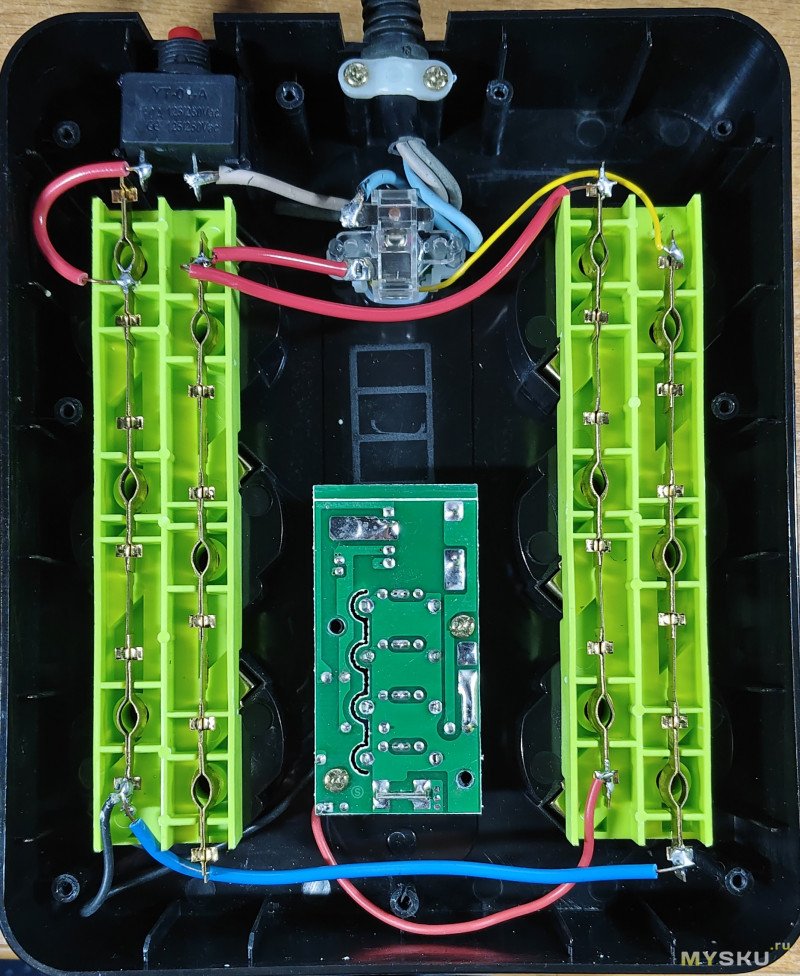

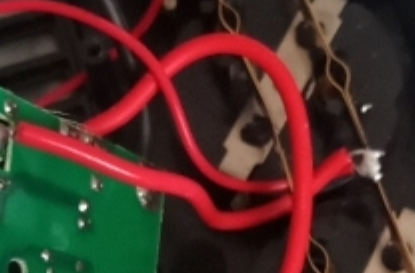

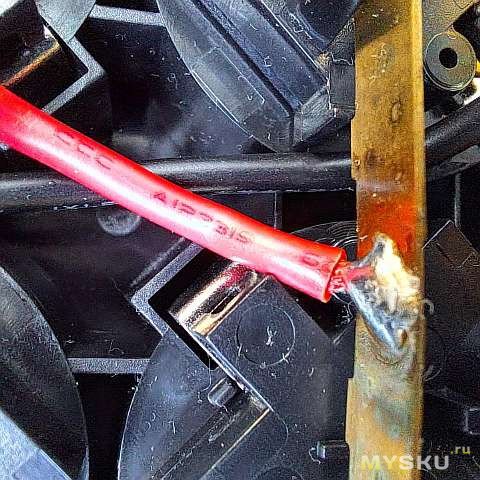

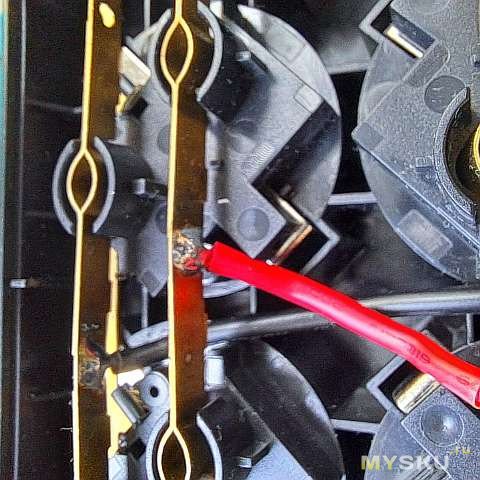

Ну а дальше — жесть. Смотрим на провода, припаянные к шинам после предохранителя и кнопки.

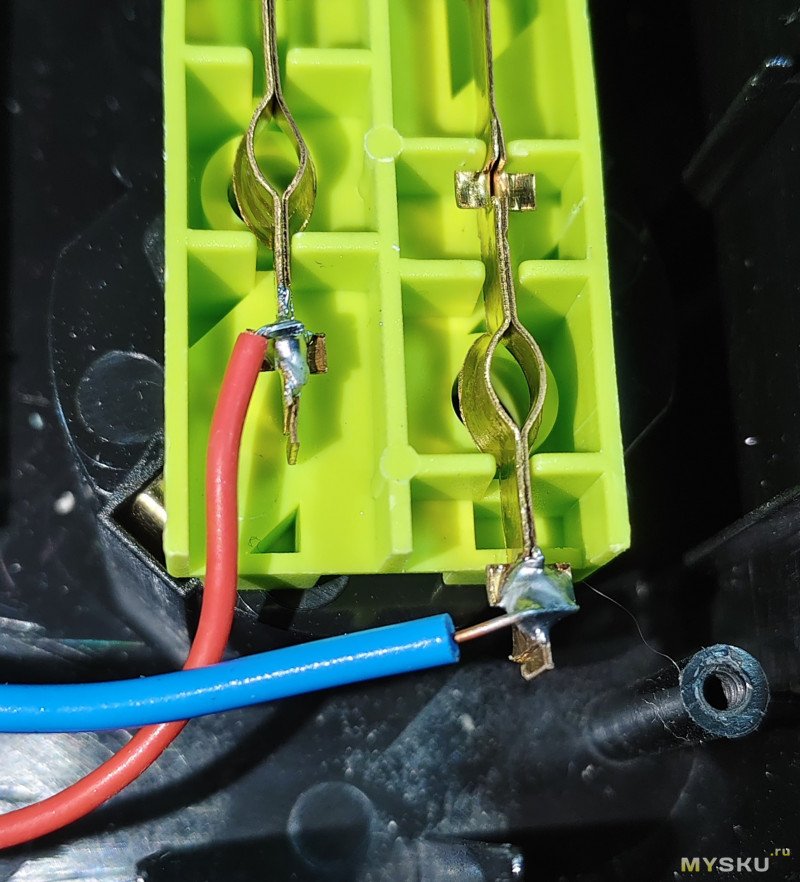

Одножильный медный провод 0.5мм (0.20 мм.кв).

С такими проводами максимальная нагрузка, которую можно подключить к удлинителю до 400-500 ватт. Если дать полную нагрузку — высок шанс, что сгорит, и хорошо если не в буквальном смысле. Заменил на провода 0,75 мм² (выше не вижу смысла, если входные провода такие же).

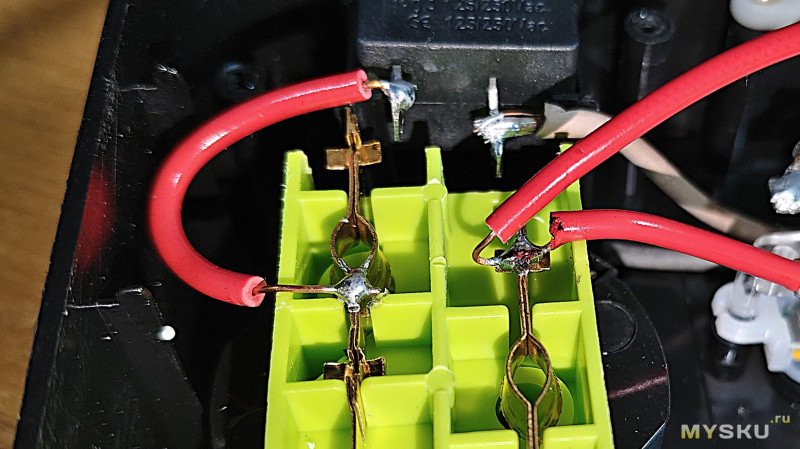

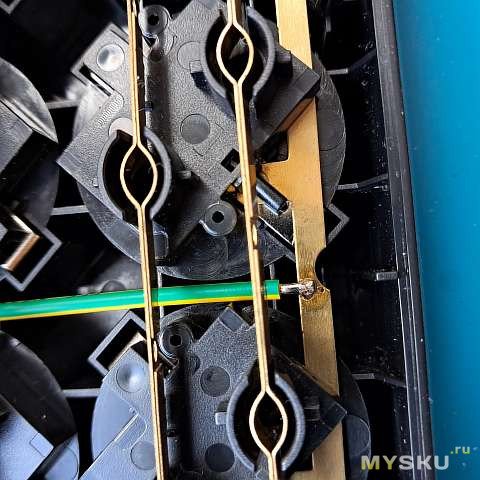

Так же добавил выключатель на блок питания — негоже ему круглосуточно работать.

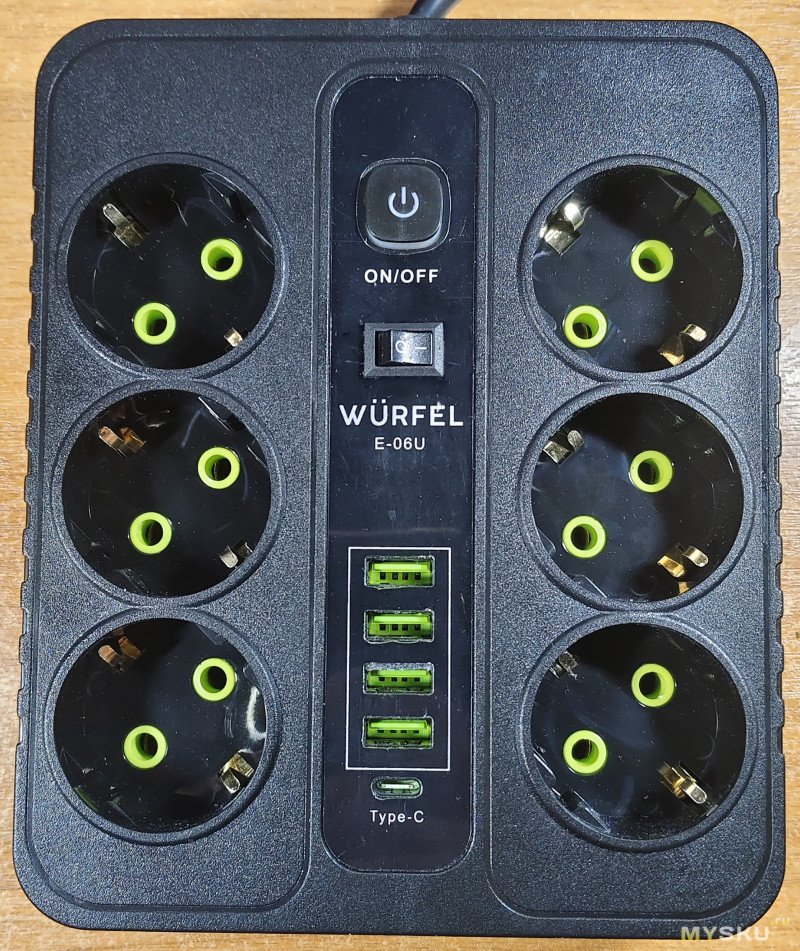

В итоге теперь это выглядит теперь так.

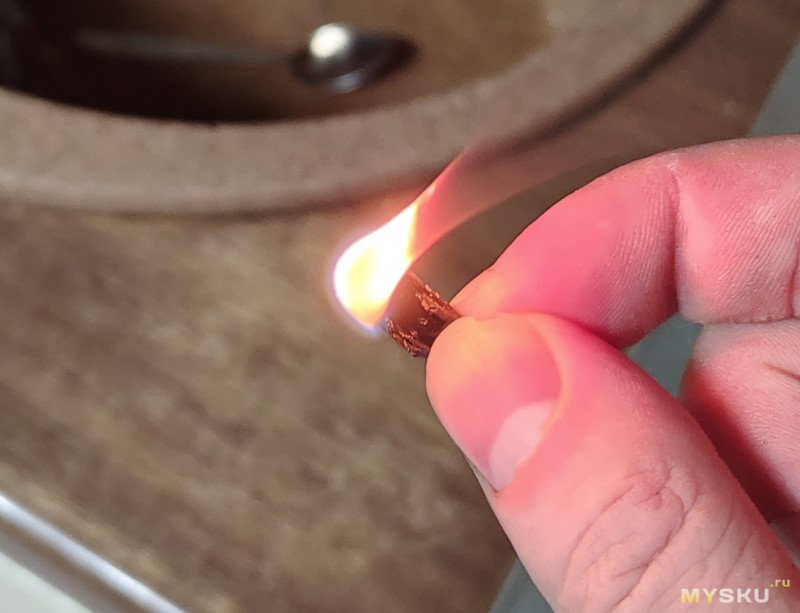

Вырезанную часть пластика решил поджечь и проверить его заявленную огнеустойчивость. Если ненадолго поджечь — не горит, подольше — горит. Но думаю при перегрузке или кз до этого не дойдет — быстрее сработает предохранитель или автомат в щитке. Но это только при условии, что если заменить провода внутри. Если этого не сделать — быстрее отгорит провод внутри, чем сработает защита.

Ну в общем то всё ясно — без перепайки проводов внутри использовать только под маломощные устройства (под присмотром, а лучше просто купить подороже удлинитель, где будут уже нормальные провода).
После замены заявленный долговременный номинальный ток для кабеля 0,75 мм², что здесь используется, всего 6 ампер, т.е 1.3-1.4 кВт. Но, впрочем, подключить чайник вскипятить вполне можно. Но на постоянку я бы конечно такую нагрузку не оставлял.
Но и в старом удлинителе входной кабель использовался на 0,75 мм² и он отработал долго без проблем с подключенным пк и морозилкой, поэтому думаю и этот тоже поработает.
На этом у меня всё, спасибо за внимание.
+28 |
1344
31
|
Спасибо за разборку.
Параллельно павербанки и телефоны подзарядить.
Просто не нужно было разбирать.
Заземление вообще лишнее. Зачем оно?)
… и ведь наверное на ЭТО есть ещё и сертификаты всякие…
Даже пост про ужасные кондеи TCL написал…
Это аксиома. Я даже боюсь высылать пост с сайта от 2009 года, когда я так USB-порт сжёг.
А всего-то включил ту самую акустику в соседнюю розетку. Ну и щелчок, искры и волшебный серый дым.
Стоит отметить, что дело было в старой «хрущовке» и состояние проводки было непредсказуемо.
Всё это актуально до сих пор
Вот стиралку с микроволновкой соединять не стоит. А комп со всей его периферией — обязательно.
В щите на лестничной клетке, по крайней мере, оно было. В моей 12 этажке 75 года постройки я себе в квартиру сам пробросил из щита.
А ОТКУДА тут вообще взялась газовая труба-то?! Ужос.
Только правильно — не подключать его нигде. Но вести трёхжильным кабелем. И обязательно УЗО
Ну не видел я в жилых домах шину заземления и «треугольник» в земле. Знаю как это в больницах физически выглядит.
её можно использовать но отдельным проводом! от щита а не в розетке ответвление
Неужели история повторяется, и на каждом ресурсе всё это будет заново? =)
в просмотре ютуба обычной работе без монитора 50-70вт
в играх и тестах около 300 на топовом железе
Видимо эти ватты берутся из воздуха и не надо под эту систему брать БП под килловат
у меня ноут, у него 100 ватная зарядка. И это не игровой. А 65-ватная ему может быть мало даже без игр
хотя о чем я когда для вас показатель это зарядка для аккумулятора!!!
p/s
купи и не страдай ерундой про мифически цифры
Поэтому топовый пк и 300w от розетки — не реально. Оно больше
Плюс проц и прочее
мы ж не знаем, что там у друга происходит в этот момент, он реально поставил БП на 450 ватт?
или все-так и у него БП на 700 и больше?
4080 — порядка 320 ватт. Может ли уложиться все остальное в 450-320? в теории — может
меняем карту на 4090, которая 500 ватт. может ли уложится 500 ватная видюха в 450 ватт потребления вместе со всем остальным содержимым компа — вряд-ли
Все без разгона
Экономить на сетевом фильтре плохая затея, как и заряжать подобными зарядниками технику
За обзор плюс
P.S.: стало еще дешевле, но не лучше)
sl.aliexpress.ru/p?key=nR1q3iV
Норм. Кабель маркирован 3*1 мм².
На красном разъёме на 2,36 А срабатывает защита (обещано 2,4 А), на QC3.0 (зелёный) и до 1,7 А на 12 В тянет.
Фото внутри есть в отзывах, сам ещё не.
но Модуль зарядки USB намного вкуснее
но за 1000р с доставкой норм
p/s
хотя… судя по фотке порты в параллель… что будет если устройство запросит 12в
а рядом будет что то на 5в…
А да фильтра на 220в тоже нет
Там через такой фильтр-удлинитель включали пылесос. И я услышал, что как-то он «не так» работает. Включил в розетку напрямую — он загудел «как надо» =)
Я сообразил, что на кабеле дофига напряжения падает. Пощупал кабель — а он горячий!
ЗЫ Вроде когда то у Электрошамана от подобного знатно подгорело.
PSS а вот тут обсрамс — розетки Schuko, но это уже маловолнующий фактор
У меня — чОткий и ясный пост на сайте с лёгкой иронией: cs-cs.net/opasniy-setevoy-udlinitel-filtr
ДА! Этот «фильтр» прям такой же по структуре и схемотехнике, какой я разбирал.
УЖОС!
Но не так, чтобы прям вот на всех орать и всех ругать.
Попробовал — пичаль-бида
В посте про Итоги 2024 года было всё показано.

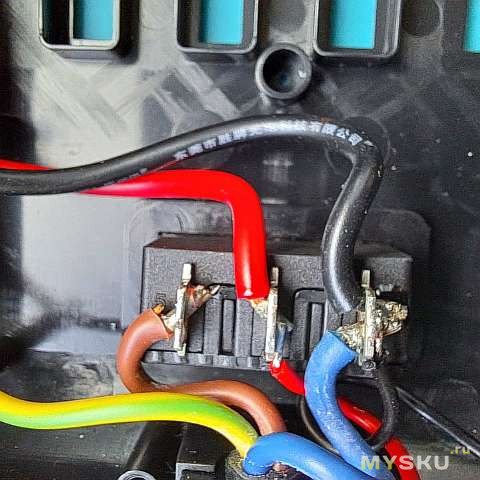

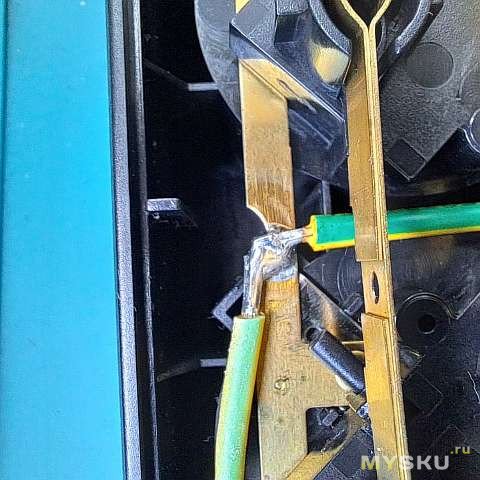

Снял изоляцию 2-3см., зачистил провод от окислов об лезвие тупого ножа.
Многожильный провод скрутил, мазнул флюсом, залудил.
Луженый провод плотно намотал на контакт, мазнул флюсом, пропаял.
там он реально не годится. из за проводимости на растояниях десятые милиметра межу проводниками\шарами
Для тех кто в танке.
сечение нужно если там метры проводника. а не 3см

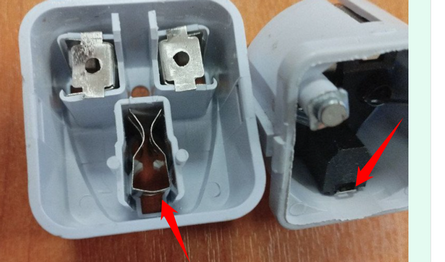

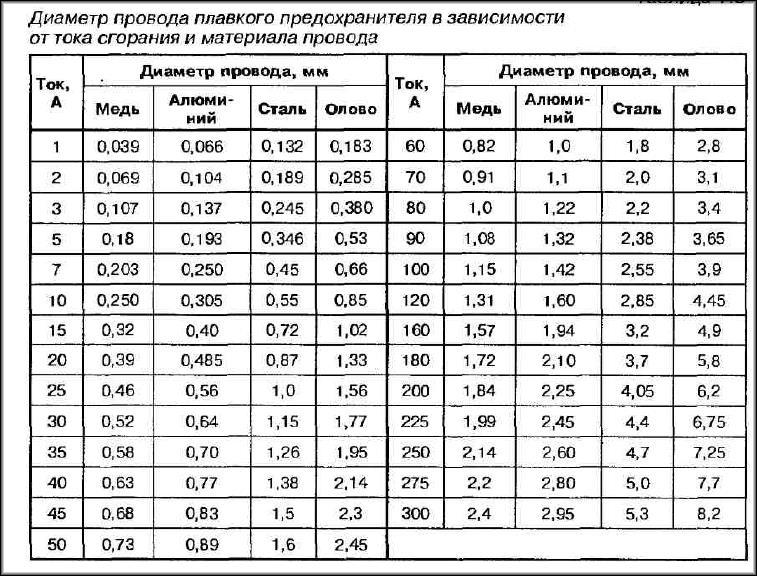

просто посмотрите на волоски предохранителий… на 20-50А… будет удивлены.
.не каких там 4-6квадра нет и в помине
p/s
но как фильтр это бутафория в остальном годится
тем более заземление не у всех есть в хате
да и пайка а не обжимка провода
Но мне так спокойнее — знать, что внутри не волоски вместо проводов и в случае КЗ сработает предохранитель, а не поплавятся внутренние провода.
Нафиг такие испытания, надо чтоб провода были холодными!
Only канифоль is good enough

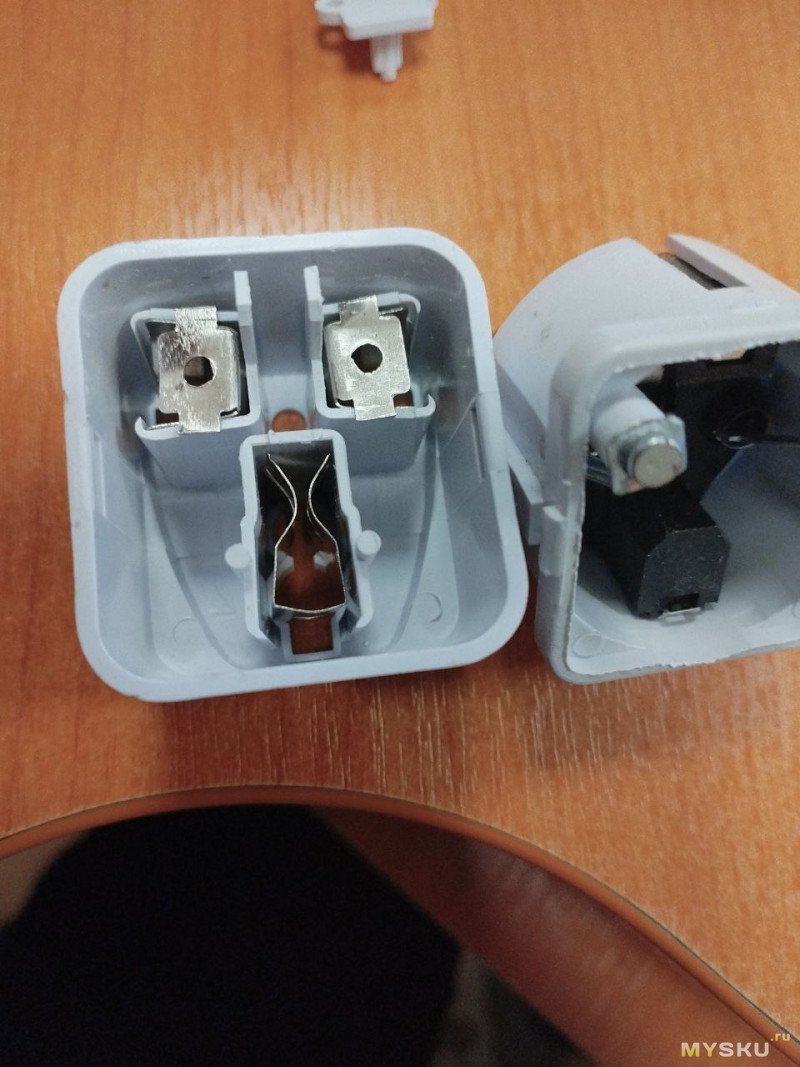

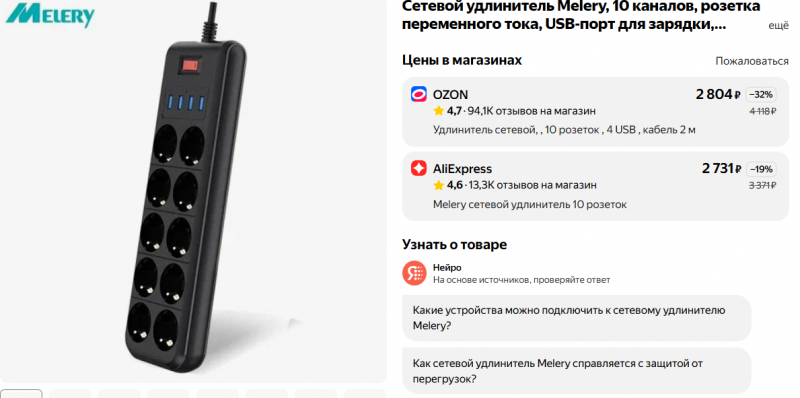

Ну и 6 розеток ему явно избыточно. Вот такое же на три розетки и в полтора раза дешевле как раз отлично используется.
Когда хилый проводок внутри перегреется, то он отгорит с лёгким пыхом гораздо раньше чем толстый, всё чем закончится эта эпопея с включением слишком мощного прибора туда — чёрная область в квадратный сантиметр на пластике удлинителя с внутренней стороны. Ну и заменой копеечного удлинителя. Ну можно починить, конечно, это не страшно, проводок заменить.
И совсем другое — использование «хорошего» удлинителя с «хорошим, толстым» кабелем, который будет держаться до последнего и успеет проплавить пластик удлинителя, и вспыхнет где-нибудь уже на шпонированном столе или подоконнике.
Если не хотите пожара — ВСЕ мощные приборы должны быть подключены СТАЦИОНАРНО, в розетку В СТЕНЕ. Удлинители на киловатты оправданны разве что в момент черновых работ, когда вокруг голый бетон.

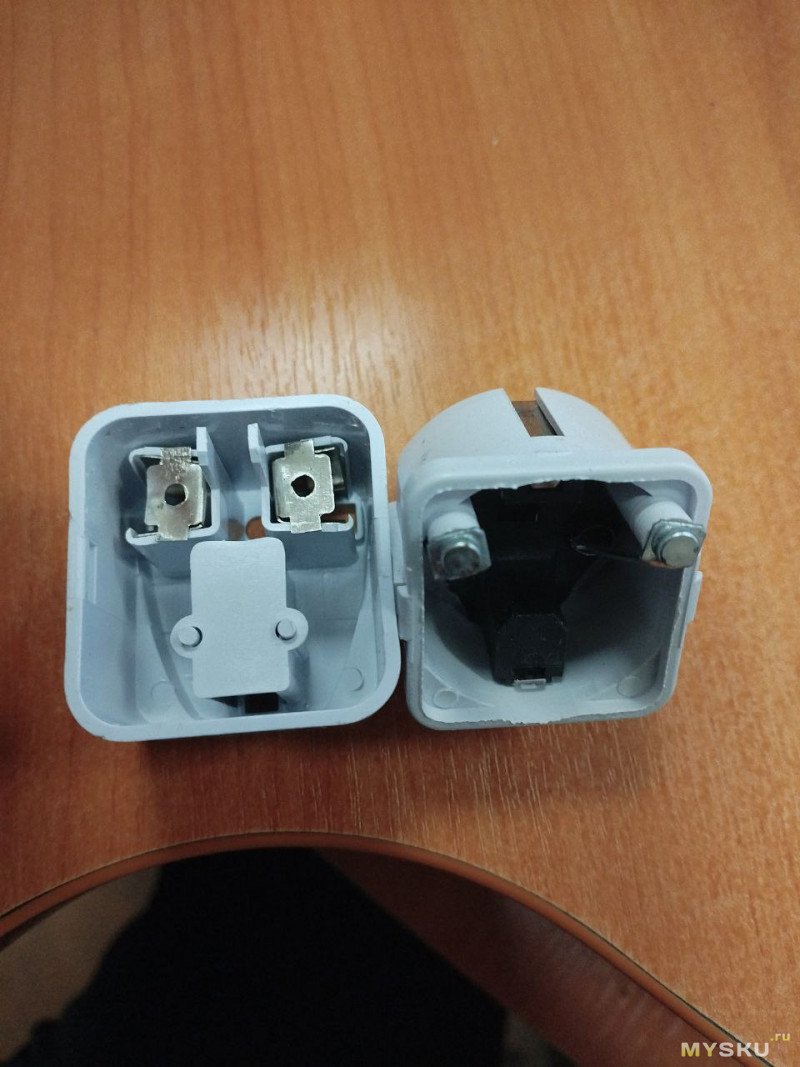

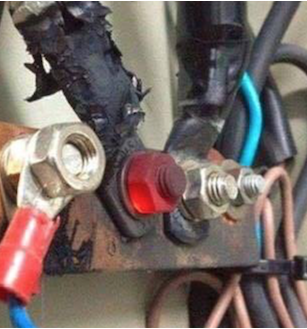

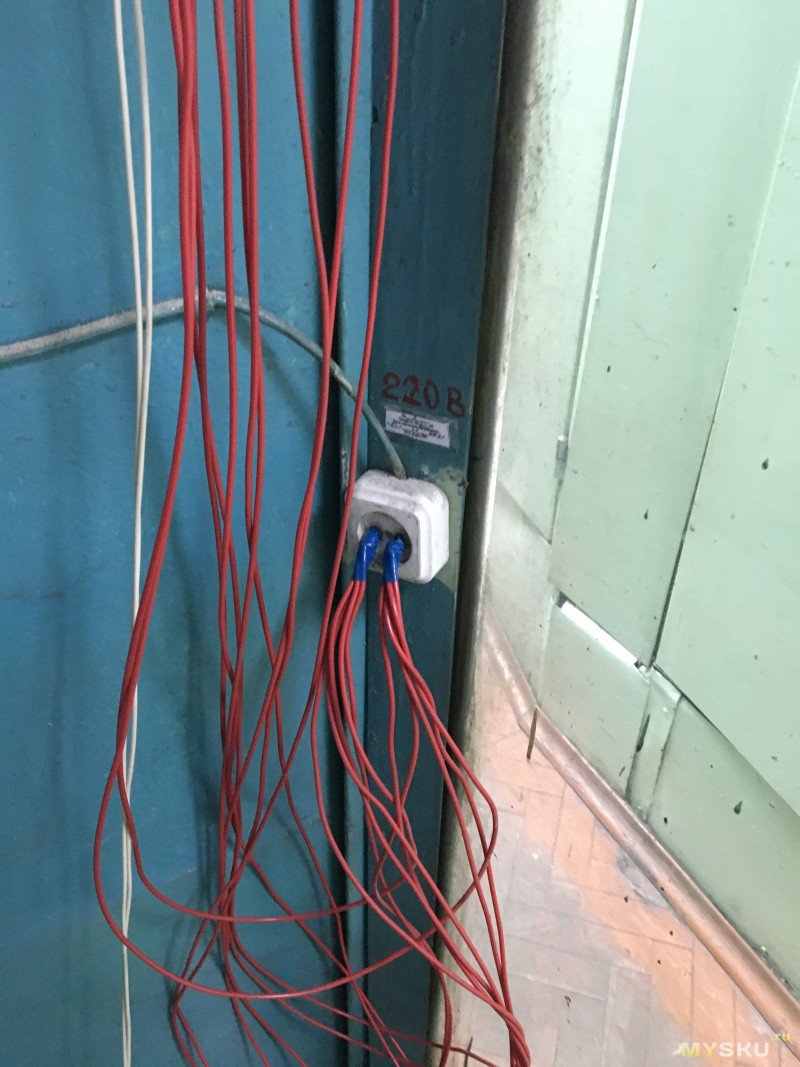

Я когда-то видел эпичное — конвекторы (киловатта полтора, что ли — не помню уже), подключённые к розеткам советской телефонной лапшой. Понятно, что это чудовищно и что если бы это было надолго — вероятно, изоляции поплохело бы, но к моменту, когда я увидел и вежливо предложил заменить на что-то вменяемое, оно так с неделю уже работало, и изоляция вроде и не поплавилась даже.
Такой уровень жести ещё не пробовал.
А жесть — да, знатная. Собственно, у меня самого это из виденного рекорд. Подозреваю, что спасло там только то, что лапша была советская ещё, медная.
Но людям которые «куплю Х получше-покрепче и будет хорошо» не объяснишь, так и появляются у нас ванные где «крепкий и хороший» плиточный клей на трескает стену на которой висит и отходит сам или вот, втыкание «нормальных мощных удлинителей» в еле живую проводку.
Всё-таки номинальный ток одной розетки Schuko 16A, там нет потенциала для ветвления в принципе, это уже когда стали распространены персональные компьютеры выбора уже не было, пришлось в эти неветвящиеся по проекту розетки вставлять «пилоты» так как и мониторы и компьютеры и принтеры и прочая тряхомудия будучи маломощными приборами всё ещё хотели ту же шуко и в количествах которых в типичном жилье никто никогда не ожидал.
сработает раньше встроенный на 6-10А чем автомат 16А (срабатывание около 25А)
А дело в необходимом принципе от максимального пропускаемого штатного тока к меньшему. Потому что где тонко, там и рвётся. Когда вы подключаете «нормальных мощных удлинителей», то вы точку отказа перемещаете с удлинителя на провод внутри стены. Этот провод теоретически может быть мощный и хороший, но разумеется, в реальности это не будет так.
А в реальности это не будет так по двум причинам:
1. Если проводку собирали под большую нагрузку, то и розеток заложили сразу в нужном количестве. Или отдельных, или накладными блоками, в любом случае соединения и провод там держат 32 или 50А.
2. Розетка шуко, в которую предполагается воткнуть удлинитель, имеет стандартный номинал 16А. Всё что выше (там может быть и сильно выше, разумеется) — вне стандарта. А значит ваш «нормальный мощный удлинитель» как только начинает работать так как на нём написано — до 16А НА ЕГО РОЗЕТКУ — заставляет работать электросеть вне расчётных характеристик. Что в том числе основание невыплаты страховок или проблем у материально ответственных лиц.
Итого получаем железный принцип: приборы до 5А спокойно тыкаем куда хотим, и эту нагрузку нормально примет практически любой удлинитель, приборы свыше 10А не втыкаем в удлинители с блоком розеток какими бы мощными они не были, а приборы свыше 16А должны быть подключены прямым проводом от щитка через собственный автомат, и всё будет ОК.
почему вы так думаете? Когда мы говорим о правильных удлинителях, то их характеристики по току превышают характеристики проводки в стене. Розетки — да, 16А (и это с запасом превышает по мощности то, что я буду подключать в удлинитель). Мы просто делаем длиннее ту цепь и все. Почему это может быть плохо, я не понимаю
вы не обьяснили почему. Если мы не превышаем 16А, то не меняется ничего
выше 16А в квартирах делают отдельную проводку и специальную розетку. И для таких токов и розеток тоже есть правильные удлинители)
Именно об этом я и писал… и о последствиях тоже. Вы не дочитали.
А как мы не превысим 16А если у нас задействовано по 10А на розетку, которая как бы не одна?
Бывает и такое, конечно, но зачем усложнять конструкцию и платить за лишнюю розетку если у большинства подобных потребителей (мощные встраиваемые духовки, варочные панели) нет даже вилки, и её надо дополнительно устанавливать.
вы сейчас пишете о превышении мощности. А изначально об этом не говорили. Я отвечал на 'удлинители на киловатты оправданны разве что в момент черновых работ'. 16А, это 3.6кВт. Я эту мощность никогда не буду превышать. А если когда-то потребуется больше, соответственно буду подключать в розетку другого типа
у меня под плиту именно такая розетка (32А). Смотрел у некоторых знакомых — у них точно также. Насчет 'большинства' я не знаю. У меня нет статистики
И до этого говорил о том же.
Да, изначально разговор о мощности шёл, и потом о ней же, и сейчас тоже о ней, но «мы изначально не говорили».
Мы не про загадки типа «пришло бесконечное число философов в бар», мы про реальную жизнь, в ней это совершенно не факт.
И у всех плиты? Как-то это само по себе удивительно, в большинстве кухонь сейчас это два и больше раздельных прибора. Разве что от застройщиков сейчас ставят плиты и да, у ПИКа отдельные розетки. Но кто делает сколь-нибудь приличный ремонт, разделяет.
У меня тоже, лишь то что я своими глазами видел в нескольких тысячах квартир и регулярно вижу дальше. Правда да, почти все эти квартиры в МСК.
ну у тех, где смотрел, да. Я не знаю, может как-то зависит от года постройки (90е), от региона. Не вникал
Ну да, на раздельные панели начали у нас переходить в нулевые.
В вашем случае нет смысла в могучих разветвителях потому что в них элементарно нечего втыкать. Можно обойтись примерно любым. Нет, если вам нравятся именно устройства с толстым проводом которые спокойно пережили бы большие токи, то ничего плохого в этом нет. Но отвечал-то я изначально на то, что использование достаточно маломощных разветвителей это гробсмертьпожаркладбищесуицид. И это не так.

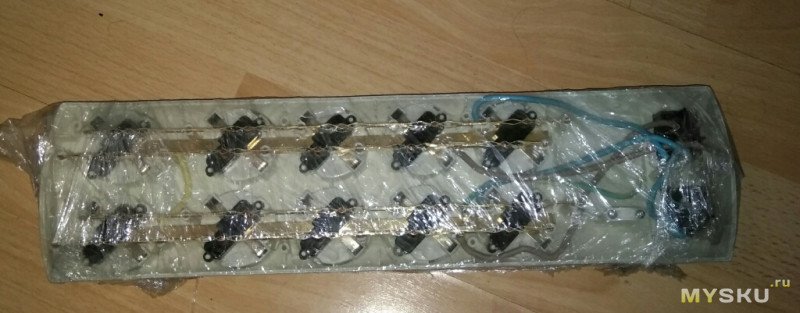

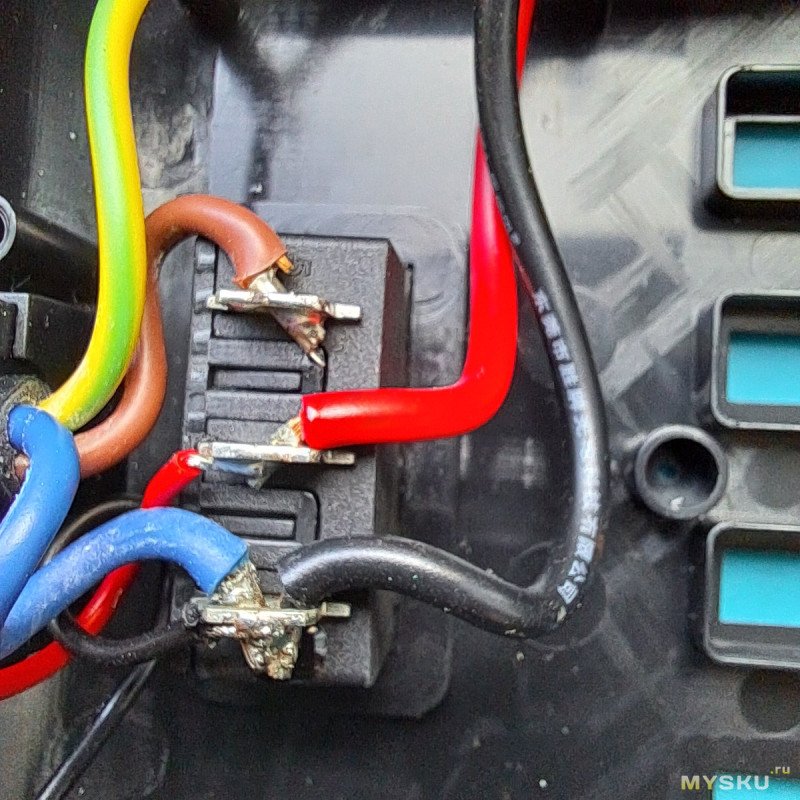

Сразу сменил внешний провод и внутренние провода.
Заказывал изначально под преределку т.к. уже знал что там внутри сопли.
Мне видится унылый китаец у открытого контейнера на «Садоводе» продающий эти штуки по 100 рублей налом без проверки партиями от 100 штук. Иначе — никак, просто невозможно…
17 мая 2025 британские ученые внезапно установили, что все сетевые фильтры за 388р. и даже за 488р., не являются сетевыми фильтрами от слова совсем. Мастерская по починке подсветки в Ковылкине глубоко потрясена.
Без лишних слов доходчиво объяснили почему не надо вскрывать.
По работе вполне устраивает.
и да
это тоже не сетевой фильтр а просто удлинитель
даже банального варистора не завезли
ничего этого тут нет по фоткам
Настраивали мы новый асик, который майнит бетховены. И кто-то подключил его обычным кабелем для маломощных компьютеров и мониторов. Асик загрузился, начал майнить бетховены, потребление выросло с сотни ватт до 3.2 кВт, и в этот момент кабель сначала сильно задымился по всей длине, потом вспыхнул и горел открытым пламенем 2-3 секунды. По всей длине от вилки до разъема с13 осталась только дорожка из пепла, даже жилы исчезли. Но по остаткам в вилке там было что-то около 0.3-0.4мм2.
Хорошие готовые или самодельные кабели 3*1.5 работали месяцами непрерывно.

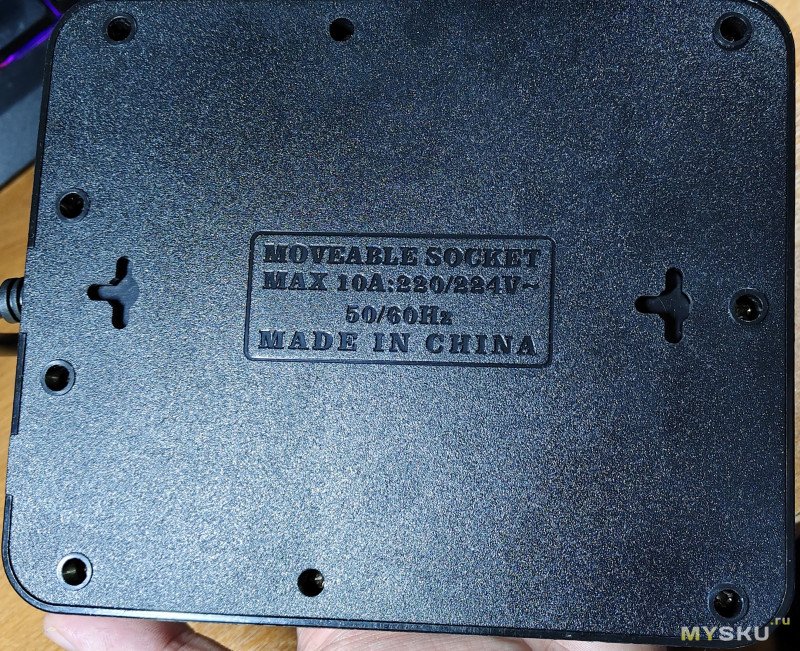

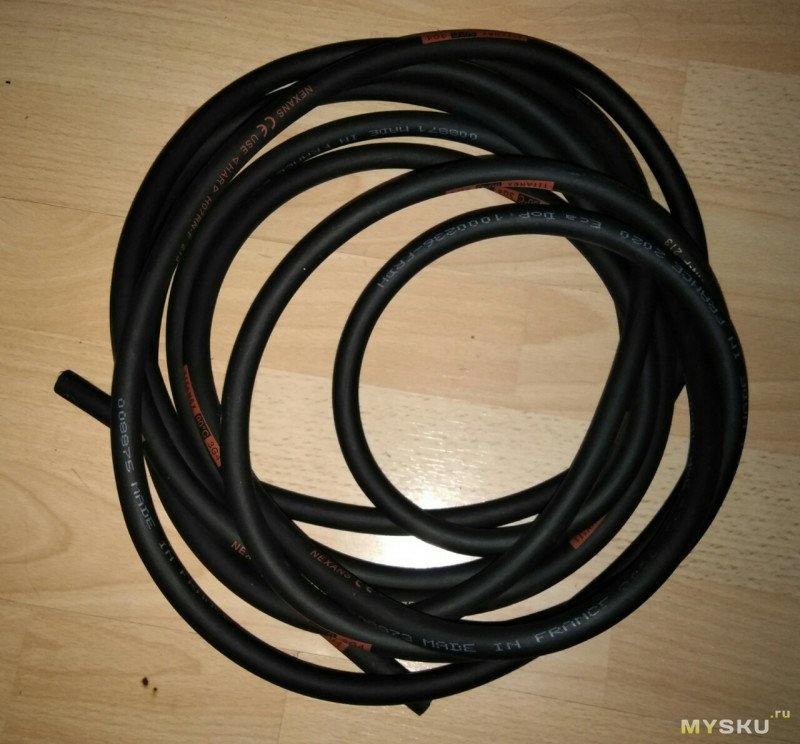

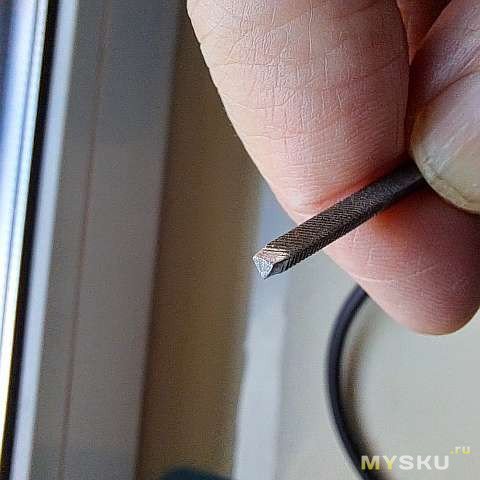

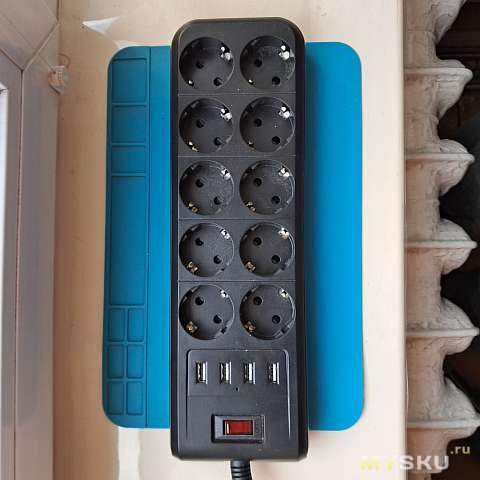

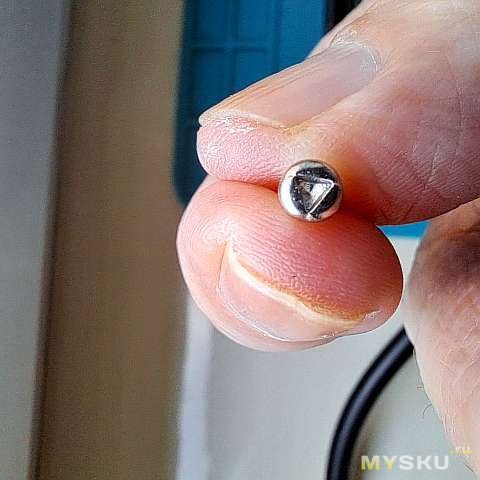

В этом удлинителе 14 винтов с защитой от выкручивания. Как же я матерился, пока разобрал
