Питаем PoE устройства не отходя от кассы (Часть 1)

Волею судеб попала ко мне на обзор интересная железка.
Эдакий портативный PoE инжектор, но без внутренней батареи как у Acceltex Accelerator V2 или возможности подключения внешнего Power Bank. Разработчики решения пошли своей инженерной мыслью дальше и подключается данный инжектор… напрямую к батарее электроинструмента. Прямо к голым контактам, да.
Называется Torus. Что сразу порождает кучу ассоциаций вроде “To Russia” или связанное с геометрией и формой тора, а может и с самими громовержцем Тором.
Ведь девайс связан с электричеством. Совпадение? Не думаю…

Раскаробкинг

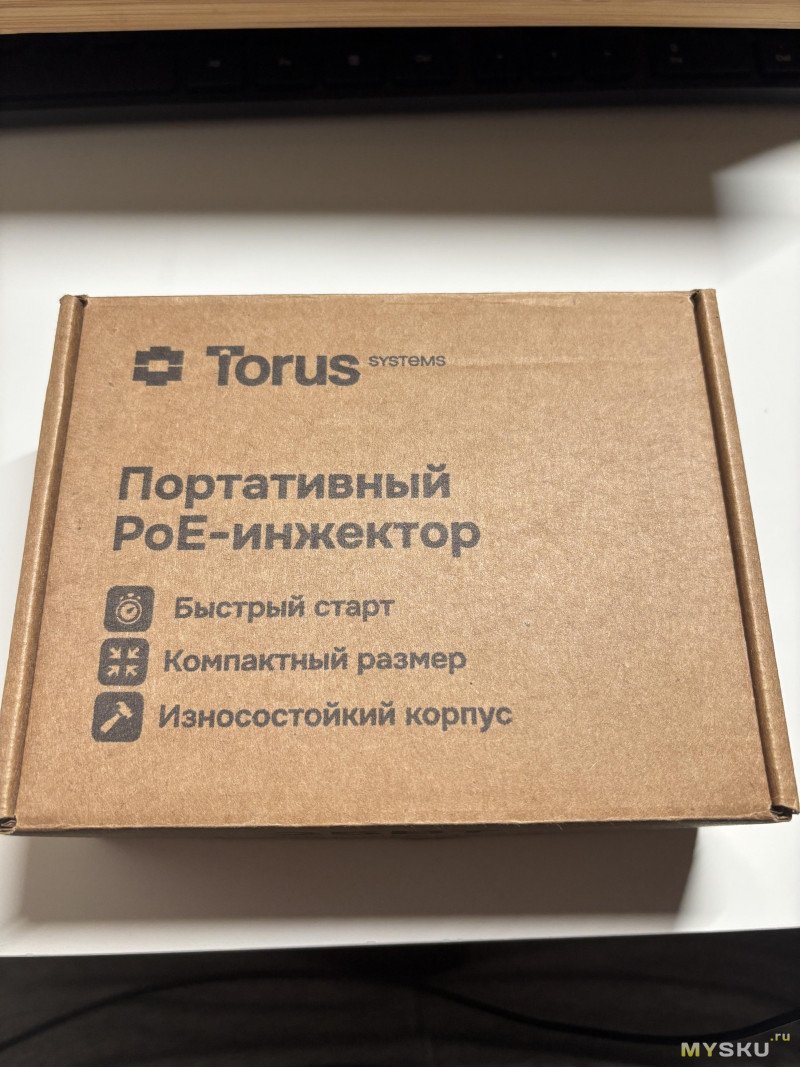

И сразу в нас кидаются немногословным маркетингом.
Быстрый старт! Компактный размер! Износостойкий корпус!
Что бы это всё не значило.

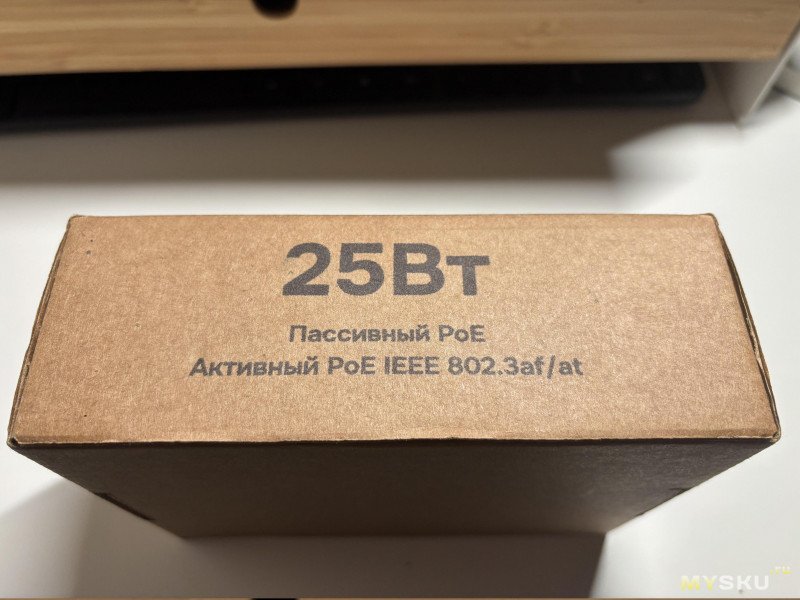

А вот указание крупными буквами что инжектор на 25 Вт это хорошо, это по нашему.
Тут же нам сообщают что поддерживаются режимы af/at и Passive PoE.
А СКОЛЬКО ВОЛЬТ-ТО ОЛО?!

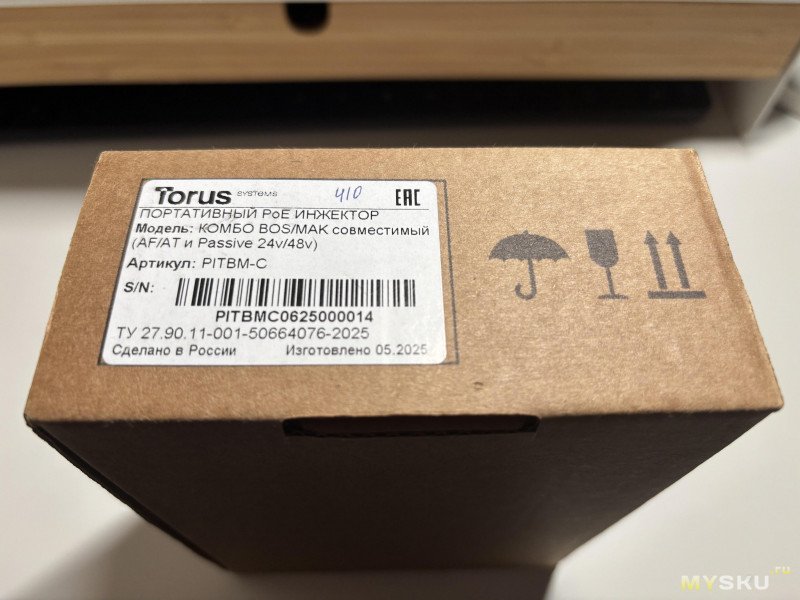

А, вот сбоку мелким шрифтом указано Passive 24v/48v.
Артикул, модель, надпись “Сделано в России”… Любопытно… Сайт производителя.
Впрочем, больше на коробке для нас полезного ничего нет.

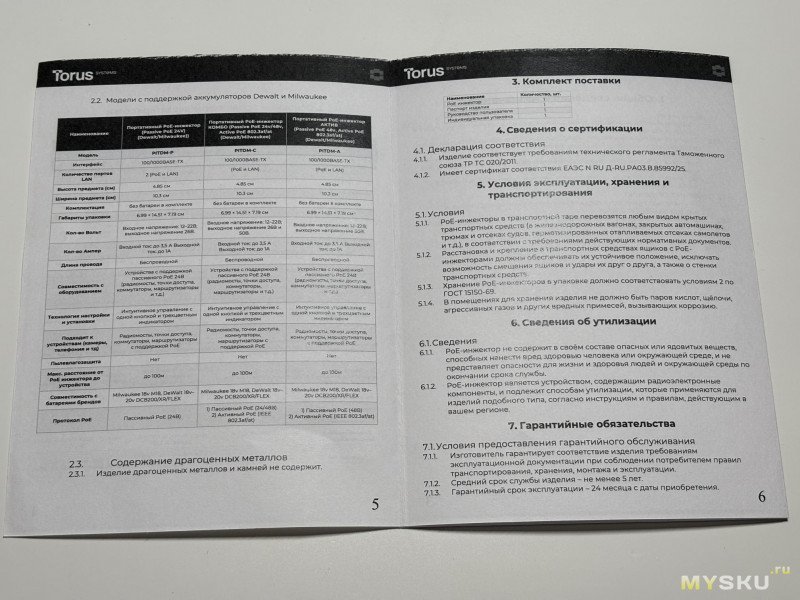

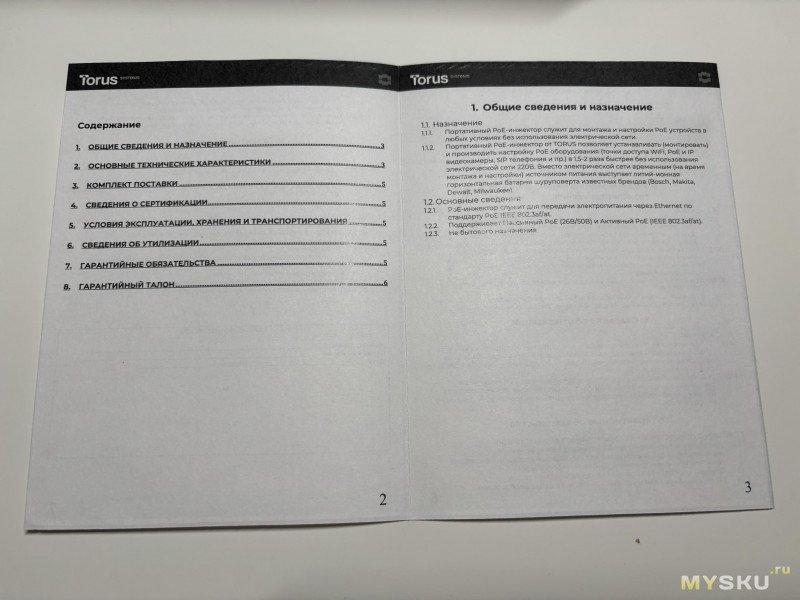

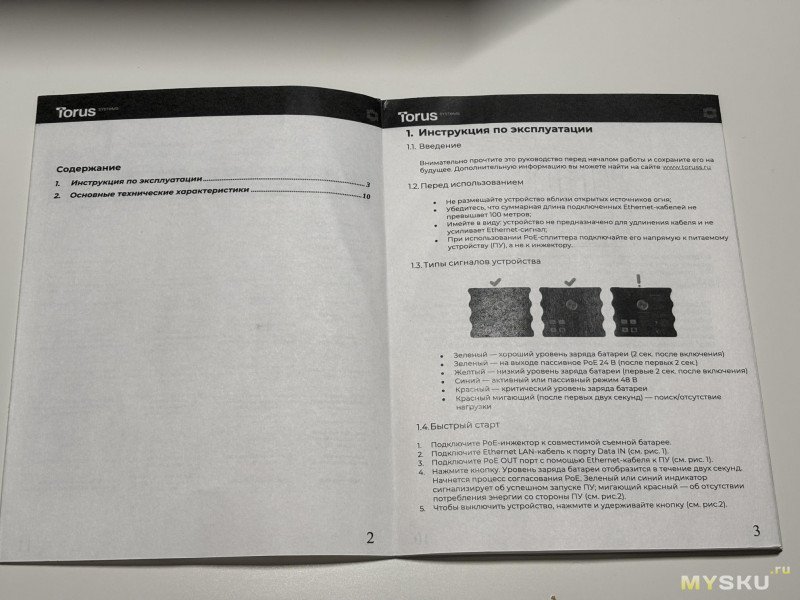

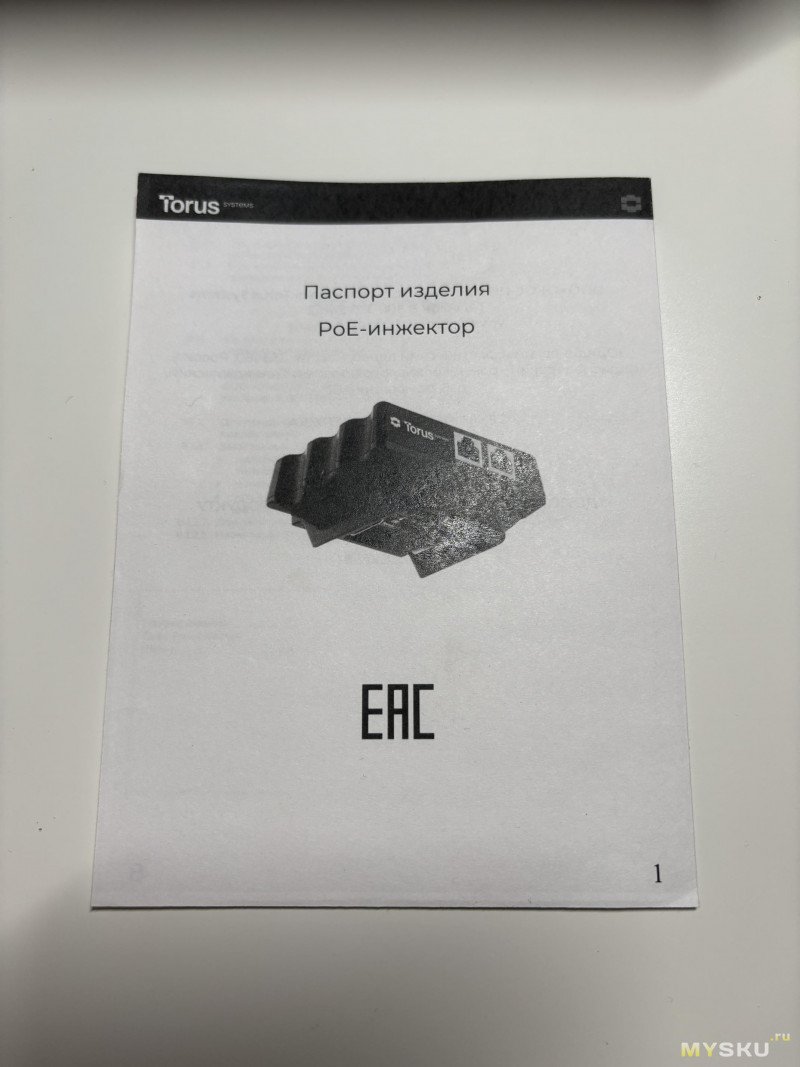

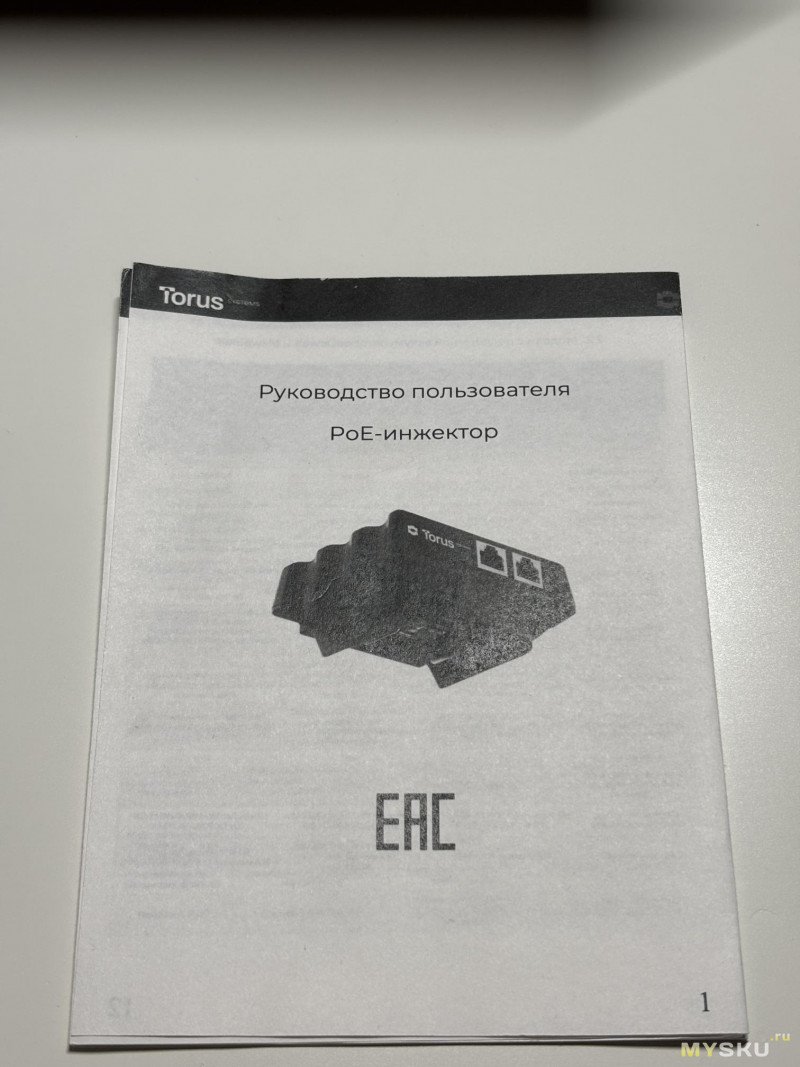

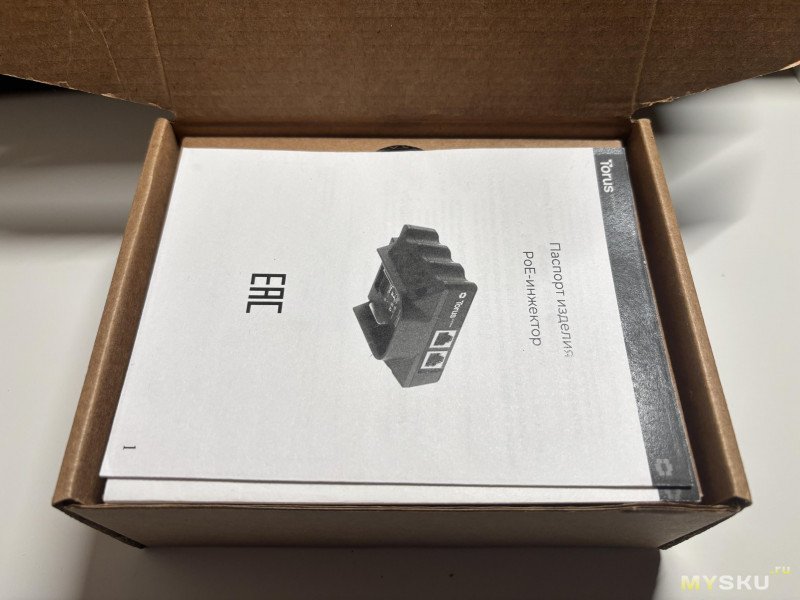

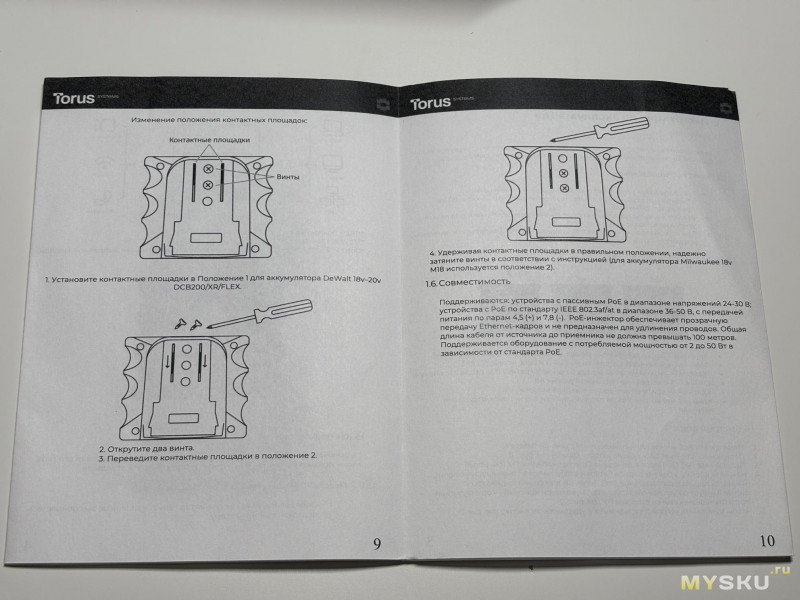

Открываем и видим инструкцию с руководством пользователя.

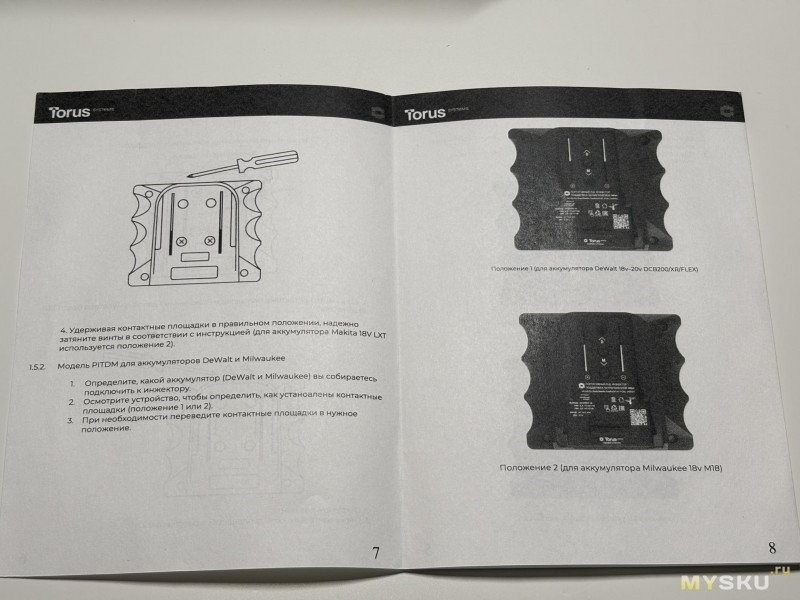

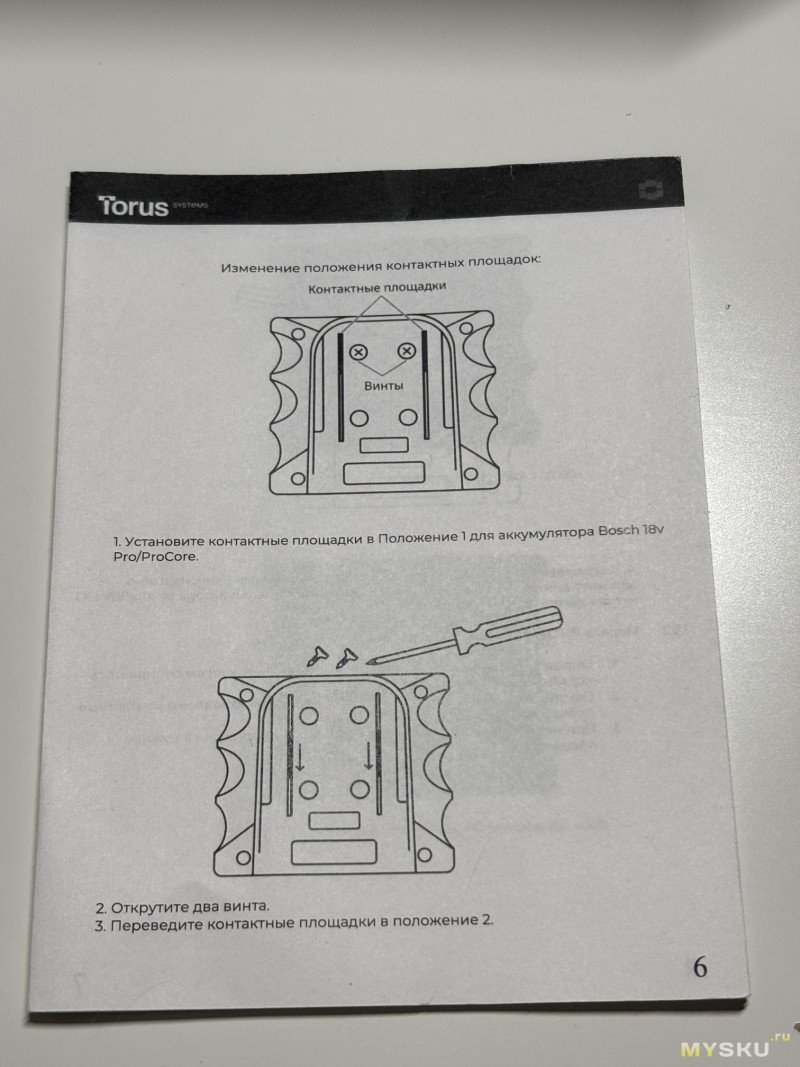

Написано грамотно. Картинки красивые. Я пытался придраться, но не смог.
Убираем в сторону.

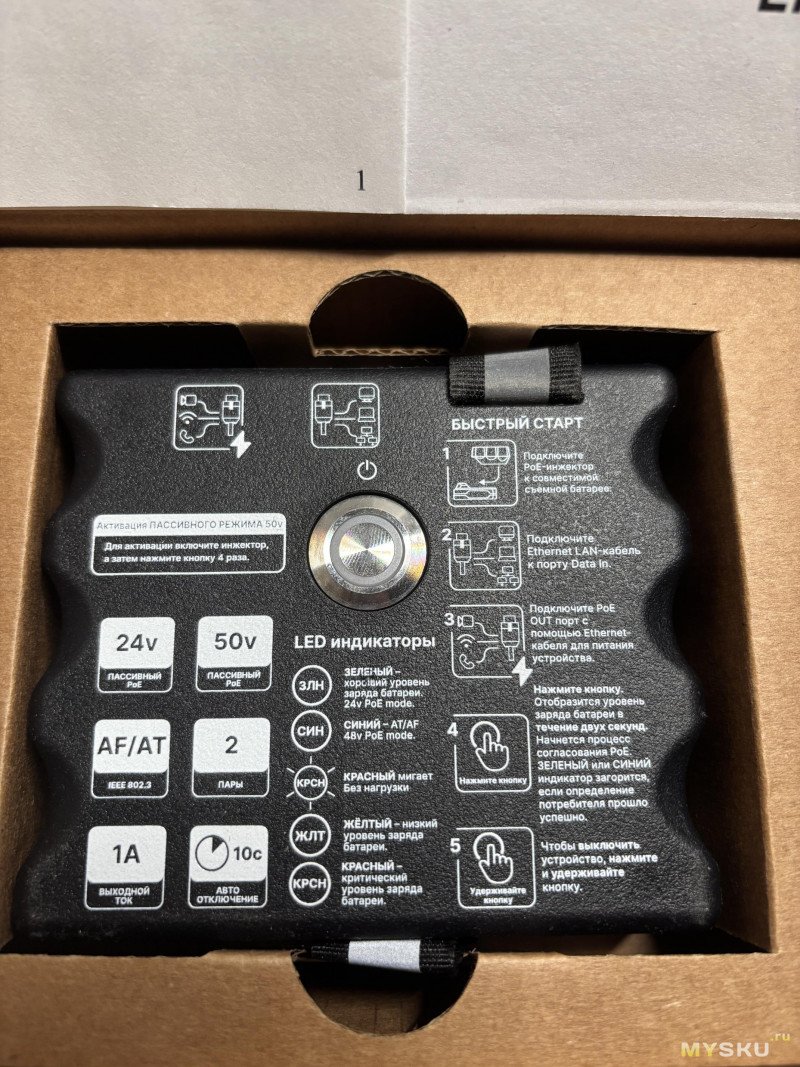

Нас встречает инжектор собственной персоной.
А всё что я только что прочитал в кратком изложении присутствует прямо на корпусе. Вот это явно зачот!

Карябаем текст ногтем… Не поддаётся. Карябаем со всей силы… Никаких следов экзекуции. Становится интереснее. Но я не в анекдоте про пилу и пока остановлюсь на том что стойкость достаточная для повседневной эксплуатации.

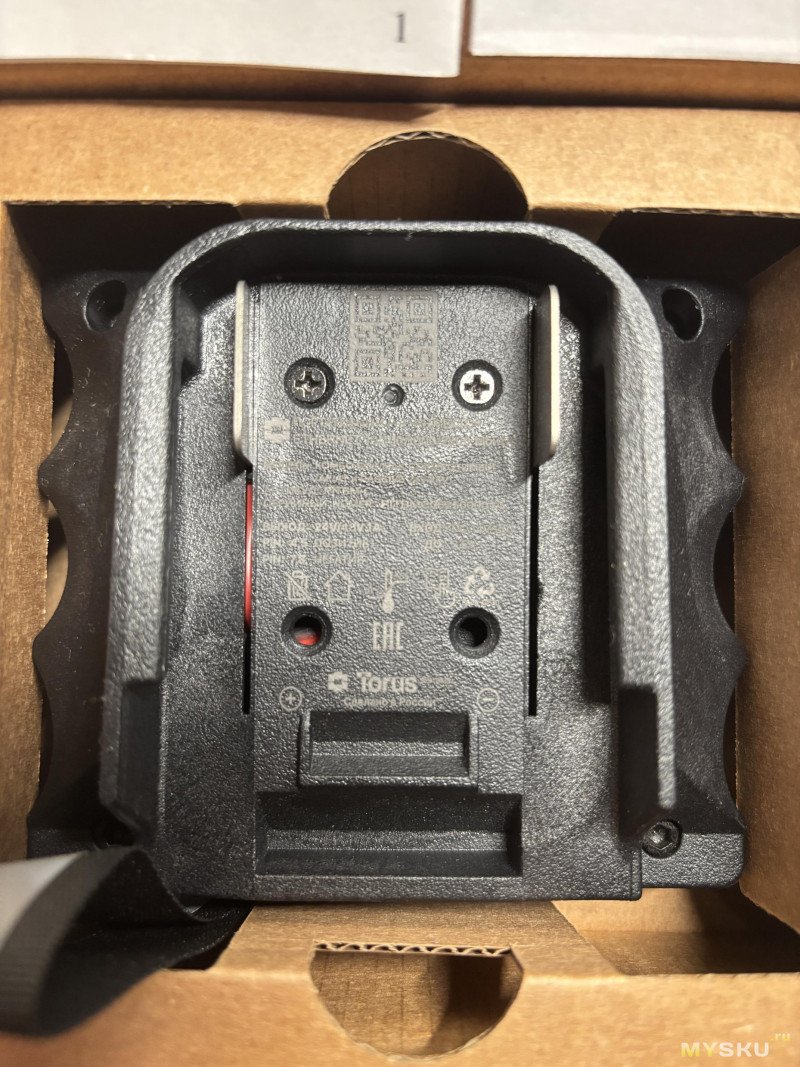

Переворачиваем. Ииииии мне попалась версия под батареи Bosch/Makita.

Так, ещё какие-то надписи.

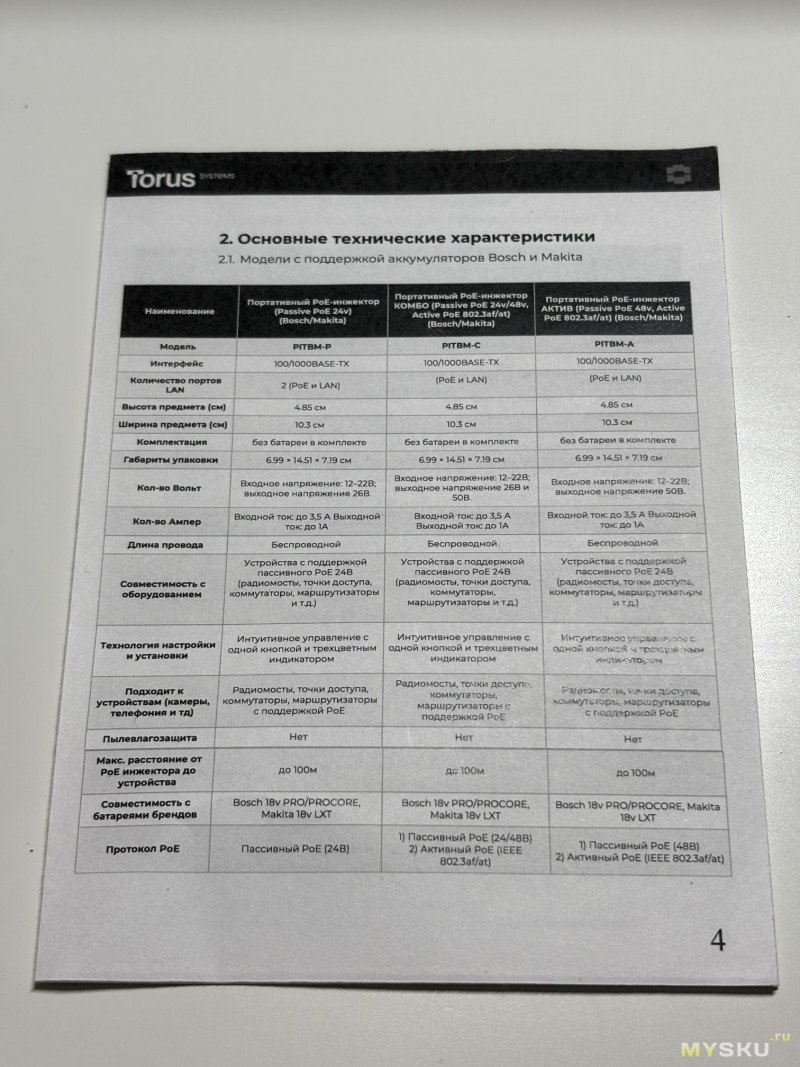

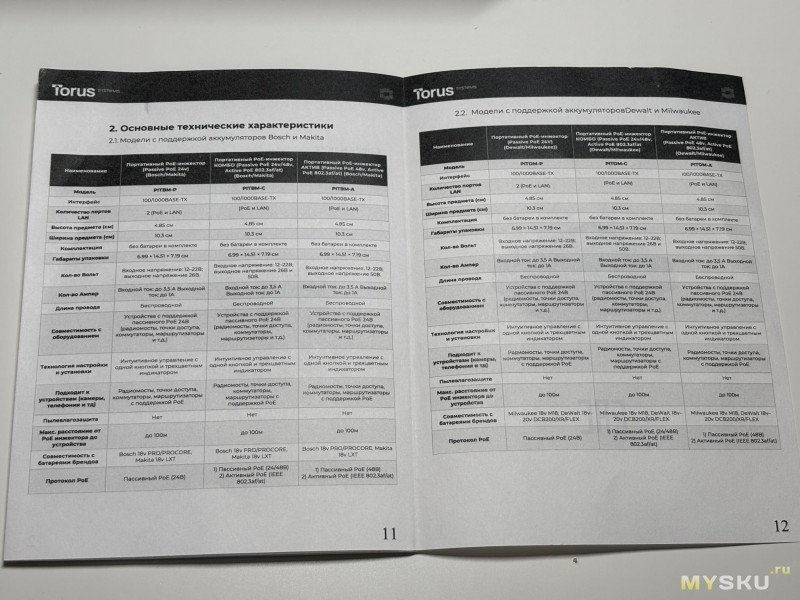

Ethernet 10/100/1000/2500 Мбит/с. Вот это поворот! Я же только что прочитал в инструкции 100/1000 BASE-TX. Кому верить? Правильно, никому. Всё нужно проверять.
Выходной ток указан 24V/48V 1А. Но ведь это уже не 25Вт, а 48Вт! Как же так?
При этом, на обороте указано что пассивный PoE 50V… Непонятно.

PA66-GF30, то есть, Полиамид 66 с наполнением стекловолокном 30%.
Контакты я попробовал магнитом и они не магнитятся. Поцарапал сталью 58HRC и можно сказать что царапается материал неохотно. Достал Dremel и попробовал на искру, но вместо белоснежного снопа красивых искр получил только заурядные рыжие огоньки (а я очень надеялся). Значит, это какая-то нержавеющая сталь.

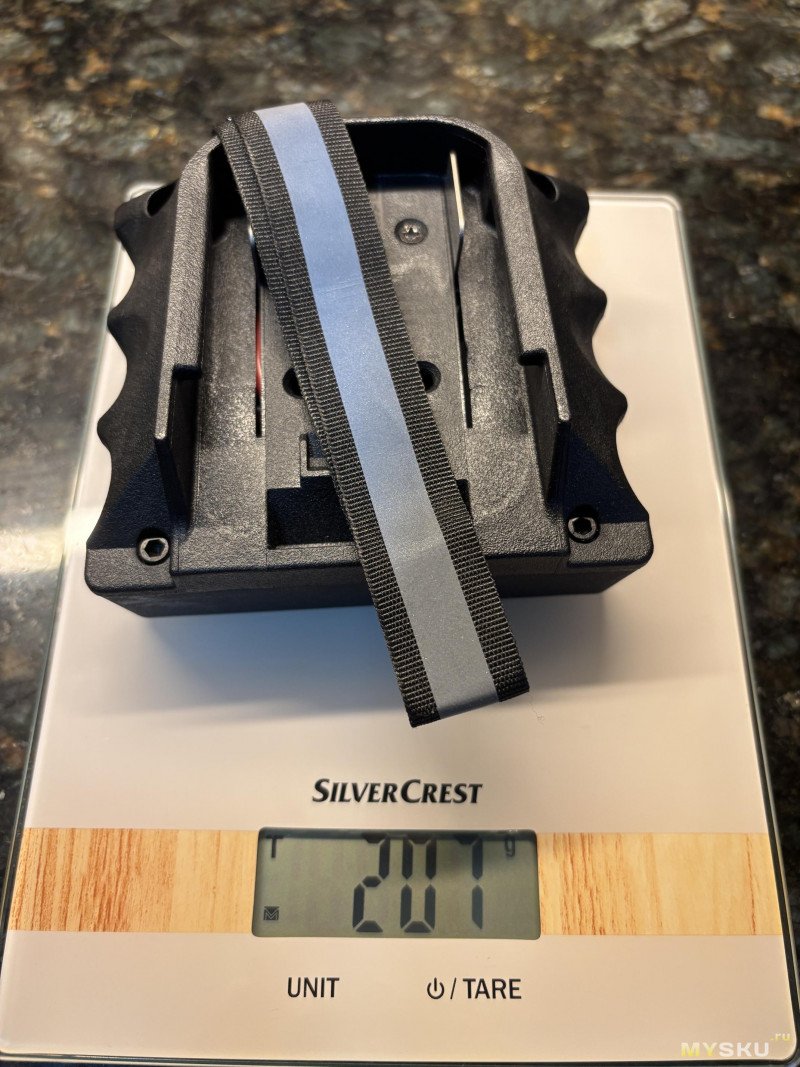

Пока жена не видит, сбегал на кухню и воспользовался её весами.
Получлось примерно 210 грамм.

Итак, надо протестировать саму работу устройства. Защёлкиваем аккумулятор, нажимаем кнопку и пробуем подключить кабель. А ничего не происходит. Почему? Да потому что таймаут всего десять секунд. Пока я вставлял патчкорд в инжектор, пока искал второй конец и вставлял в свой тестовый RBM33G, время уже ушло!
Так что надо быть внимательнее. Сначала подключаем само устройство и только потом включаем инжектор.
Что приятно удивило, никакого громкого писка дросселей, работа в номинальном режиме почти бесшумная. Сама механическая кнопка с приятным щелчком.
Прям антистресс.
Запитались нормально почти все точки Ubiquiti, TP-Link и Zyxel которые я нашел в своих закромах. Тут добавить больше нечего. Оно просто работает. Но это если делать всё по инструкции. А если нет?



В качестве сценария будем имитировать вышедшее из строя устройство путём подключения инжектора… не с той стороны… через выходной порт, не через входной…
Результат получаем сразу. По индикации видно как инжектор пытается раз за разом запустить потребителя в соответствии с процедурой, но не может и начинает заново. У меня он так проработал около 5 минути мне надоело ждать. Скорее всего, в таком случае попытки продолжатся вплось до полной разрядки аккумулятотра. Ну а сколько обычнок устройство проработает, это уже нюансики.
А с нюансиками надо разбираться при помощи арифметики.

На какое время работы можно рассчитывать?
Типичная не ушатанная батарея может предоставить что-то вроде 72 Вт*ч. Но давайте учтём несовершенство КПД и всякие там потери. будем считать что нам доступно 60 ВТ*ч

UniFi U6 Pro по паспорту потребляет 13 Вт. Но мы давайте будем считать что 15 Вт. Да, я очень люблю числа кратные 5. Получается что наше устройство будет способно питаться от портативного инжектора где-то примерно 4 часа без перерыва на чай и покурить. Вроде как должно хватить на один полноценный рабочий день живого человека которому нужно минимум один раз пообедать, несколько раз сходить покурить, пописать, итп. Ну вы поняли)).
Если посмотреть на другие примеры устройств, то по даташиту какой-нибудь InfiLink Evolution потребляет до 15 Вт. Приемлемо.
Ну и если у нас работает что-то на пределе допустимого по стандарту и сам инжектор вынужден выдавать 30 Вт, то можно рассчитывать на 2 часа работы.

Типичный сценарий который мне представляется выглядит примерно так:
Приехали мы, значит, на объект по заявке. Электричества нет. Надо проверить насколько живой радиомост. Подключили инжектор, выяснили что пациент скорее мёртв чем жив. Оформляем замену. Ну а если жив и линк поднялся, то отписываемся что на объекте нет электричества, сам линк в порядке. Закрываем задачу.

Так же может пригодиться во время строительства беспроводной сети на этапе когда ещё даже вентиляцию не прокладывали, какую там электрику. Приехали, кабель проложили, точку закрепили. Этим же аккумулятором при помощи инжектора точку запитали, проверили, настроили, внесли на план.

Итого:

Из плюсов которые лично мне бросились в глаза:

• Корпус из GF полиамида.
  По прочности очень сильно напоминает корпус самих батарей. Так что можно обращаться с ним как минимум на столько же сурово, должен выдержать.

• НОРМАЛЬНАЯ инструкция на русском и подробнейшая информация на корпусе.
• Металлическая кнопка. Можно в полях нажимать её всем чем угодно, хоть самим шуруповертом который вы обесточили)

• Лёгкий. 200-210 грамм.
  Для сравнения, iPhone 16 Pro Max весит 227 грамм без чехла.
• Сразу с завода установлен НОРМАЛЬНЫЙ ремешок который не порвётся через неделю.
  Да ещё и со светоотражающей полоской, что многократно повышает шансы найти инжектор в тёмном багажнике.

Из минусов:

• Ограничение доступных аккумуляторов.

  Понятно что оно скорее механическое, но хотелось бы поддержки большего списка из коробки. К тому же, нет поддержки или указания российских брендов. Νocord или Интерскол в пролёте. Хотя позиционируется инжектор как продукт до мозга костей отечественный. Недоработочка-с.

• Отсутствие 802.3bt.
  Уж если схемотехника позволяет выдавать больше 45 Вт, а порты могут в 2.5Gb, то весьма логично предположить наличие более современного и мощного стандарта.

• Расходится информация на коробке, в инструкции и на корпусе.
  С одной стороны, всё что заявлено в инструкции валидно, с другой стороны не явно зачем целенаправленно занижать технические характеристики.

• Ремешок одновременно и плюс и минус.
  Так как даже намёки на иные технологические крепления отсутствуют напрочь. Хоть отверстие для темляка, пазы для нейлоновых стяжек, ну хотя бы что-то ещё нужно.

• Не хватает режима 12V.
  Некоторые камеры питаются именно от этого напряжения и выпускать из них волшебный белый дым на котором они работают совсем не хочется.

В качестве эпилога

Собственно, авторы этого чуда решили сосредоточиться на тех у кого батарея точно всегда с собой. Это монтажники, инженеры проектировщики, выезжающие “в поле”, и прочие ИТР для которых работа электроинструментом это вполне естественное и, что немаловажно, оплачиваемое занятие. Следовательно, у них или у их бригады с собой есть какой-то электроинструмент и, вероятнее всего аккумуляторный. А каким аккумуляторным инструментом у нас чаще всего пользуются? Ну правильно, Makita и Bosch. Как говорится Взял Bosch — Ebosch!
Dewalt и Milwaukee менее распространены, но тоже встречаются.
Зарядка, кстати, по этой логике тоже должна где-то поблизости в доступе быть.
Такая вот попытка интегрироваться в уже имеющиеся процессы, решая задачу обеспечения питания устройств. Подход мне нравится, исполнение заслуживает внимания. На сколько оно окажется востребованным — посмотрим.

P.S. будет ещё вторая часть с разбором и обзором внутрянки.
