Зарядное устройство LivePower SP-203 21V 1.8A

Найти на маркетплейсах недорогую, но приличную «быструю» зарядку с током более 1.5 А для Makita-совместимых аккумуляторов китайских инструментов оказалось непростой задачей: большинство дешёвых зарядок с указанным током 2 А фактически не в состоянии дать больше 0.5, а то и 0.25 А.

Это зарядное устройство при указанном токе 2 А выдаёт 1.8 А и почти не греется.

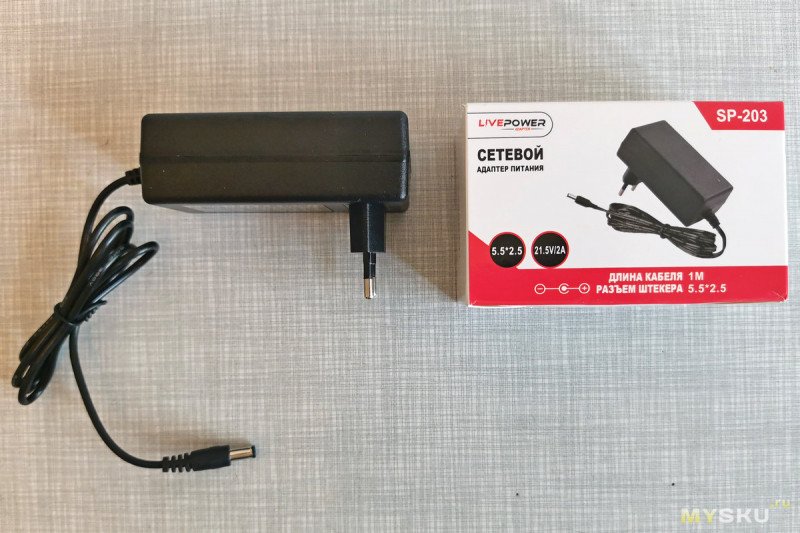

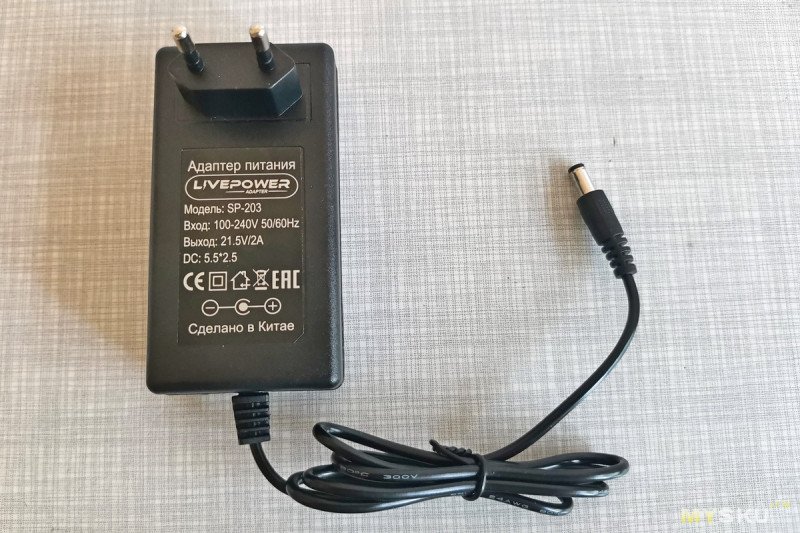

На коробке написано «сетевой адаптер питания 21.5v/2A», но на самом деле это именно зарядное устройство с обеспечением режима заряда CC-CV и двухцветной индикацией окончания зарядки.


Указан тип разъёма 5.5x2.5, но фактически стоит универсальный разъём с «усиками», который подходит как для гнёзд 5.5x2.5, так и для 5.5x2.1.

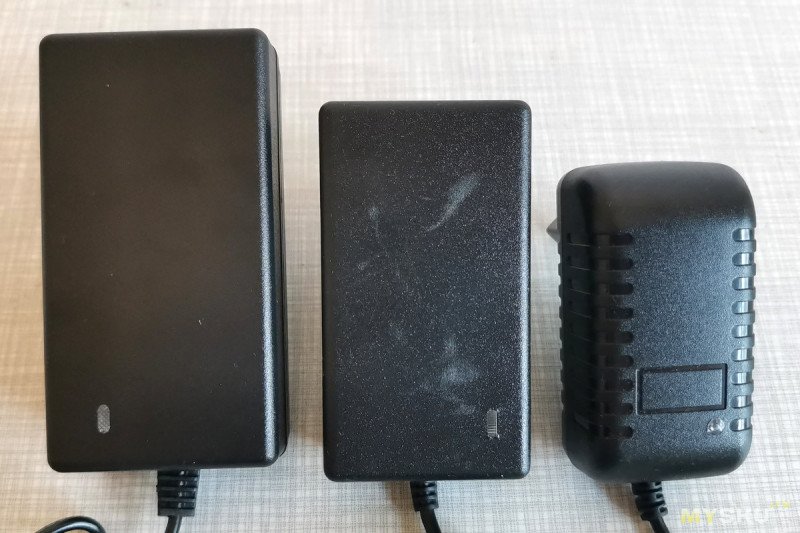

Если сравнивать с комплектными зарядками от электроинструментов, эта больше и тяжелее — она весит 98 грамм без провода.

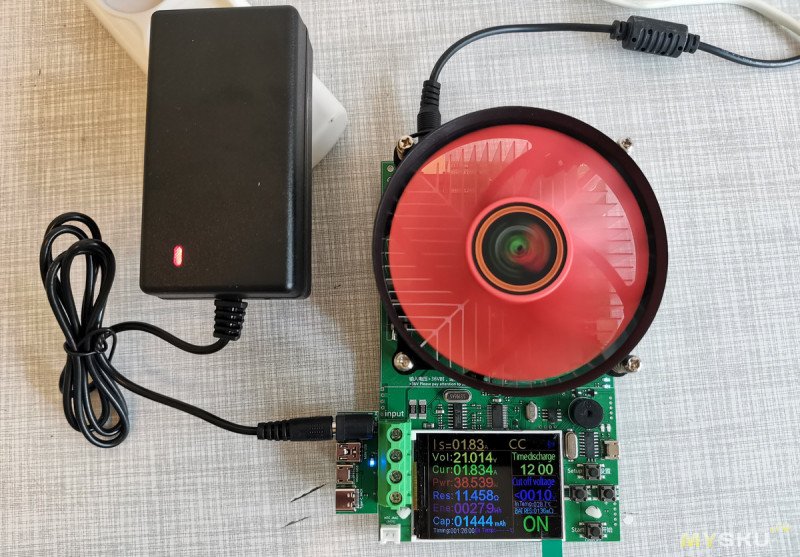

Выдаёт ток до 1.83 A, при токе 1.84 A срабатывает защита.


Цвет индикатора меняется с красного на зелёный при токе менее 175 мА.

Корпус устройства при работе чуть тёплый.

Напряжение без нагрузки 21.24 В, напряжение меняется в зависимости от тока:
1.8A — 21.13 В
1.5A — 21.21 В
1.8A — 21.13 В
1A — 21.23 В
0.5A — 21.05 В
0.2A — 20.92 В

Соответственно напряжению, устройство предназначено для непосредственной зарядки сборки 5S.

Китайские Макита-подобные аккумуляторы содержат диод, через который происходит зарядка, поэтому с этим ЗУ они недозаряжаются на 5-7%, но, как ни странно, это хорошо — у дешевых аккумуляторов «банки» бывают разбалансированы и с таким недозарядом аккумулятор проживёт гораздо дольше.

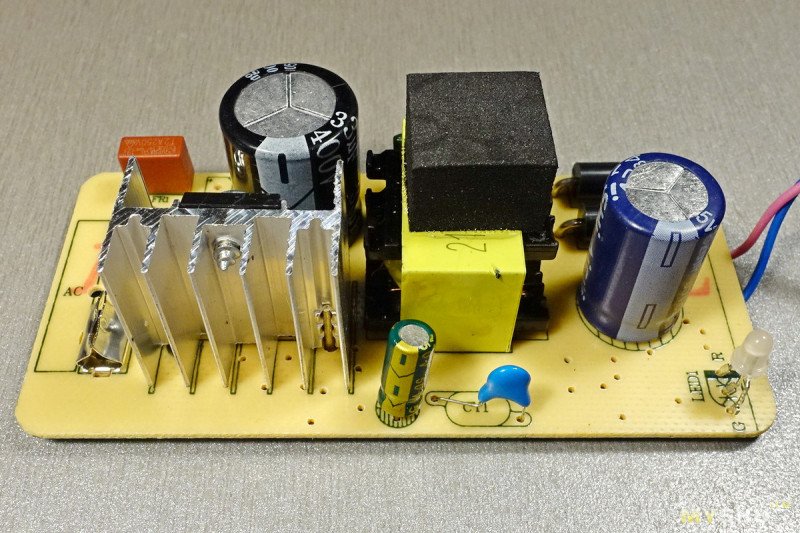

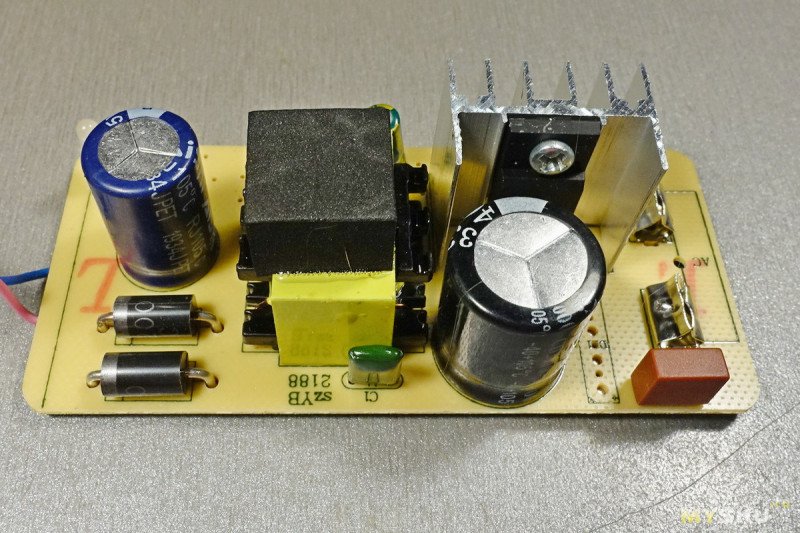

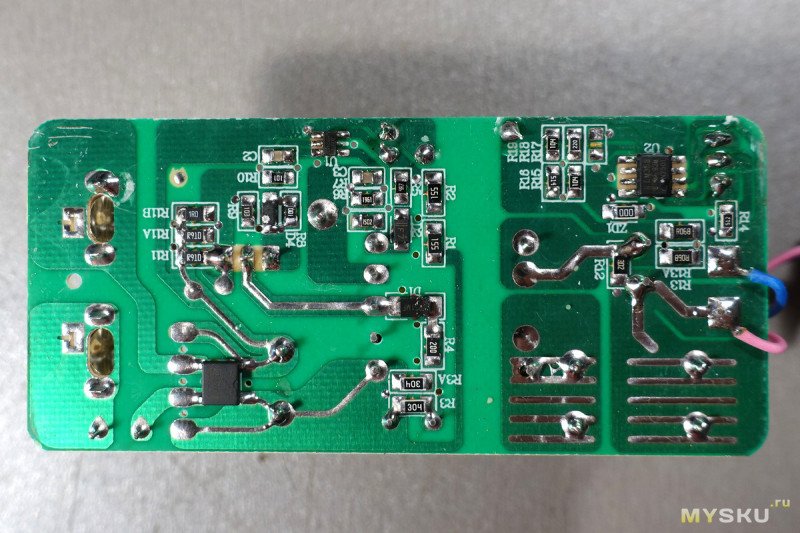

Схемотехника оказалась необычной: вся стабилизация и защита реализована в высококовольтной части, которая не имеет обратной связи с низковольтной. Вся низковольтная часть состоит из двух больших диодов, включённых параллельно, и конденсатора. Плюс схема индикации с компаратором, шунтом и двухцветным светодиодом.

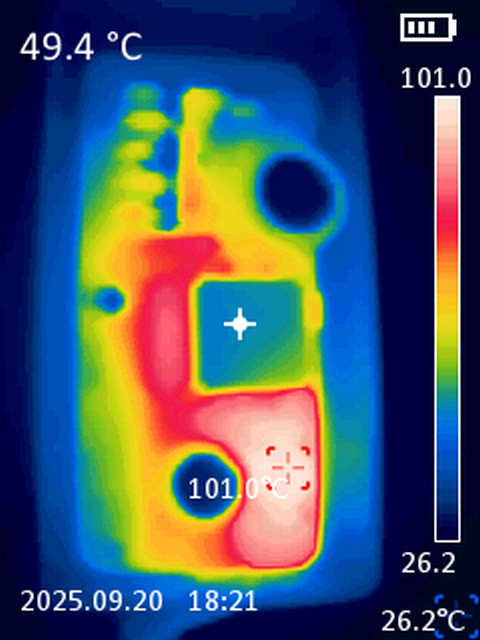

Внутри существенно нагреваются только два больших диода. Их температура при максимальном токе немного превышает 100 градусов.


В целом за такую цену — нормальная быстрая зарядка для дешёвых аккумуляторов, в том числе для тех, у которых нет третьего контакта и которые не получится заряжать в настольных зарядных устройствах. «Стандартный» китайский однорядный аккумулятор с реальной ёмкостью 1.2-1.6 Ач заряжается за 40 минут, а не за 4-9 часов, как комплектными зарядками.
