Точилка для ножей Точка10 (она же ЗУМ1035)

Всем добра, бобра и лалабайку!

Приехал мне очередной апргрейд на Точку10, ну как апгрейд – фактически новая точилка.
В этот раз пробегусь по обновлению, чуть сравню с предыдущими обновлениями, ну и немного заточки будет.

Подробности под катом…


Про первую ЗУМ1035 я писал с подробностями тут Точилка для ножей ЗУМ1035 (она же Точка10).

Напомню — ЗаточноеУстройствоМ1035 (далее Точка10) авторства Мастреской «10 Градусов» в лице Михаила Денисенко. В названии устройства отражены минимальный и максимальный углы заточки в базовом варианте.
Видео о точилке и последних обновлениях (в подробностях) есть на страница мастерской, там же выкладываются новшества. Обновления ещё будут.

Теперь об апгрейде – теперь Точка10 практически полностью металлическая. Из пластика остались:

• редуктор
• Узлы Скольжения (УС)
• держаки камней
• барашки
• ответные шайбы поворотного узла (на выбор)
• Кому хочется – может заказать пластиковый поворотный узел.

.

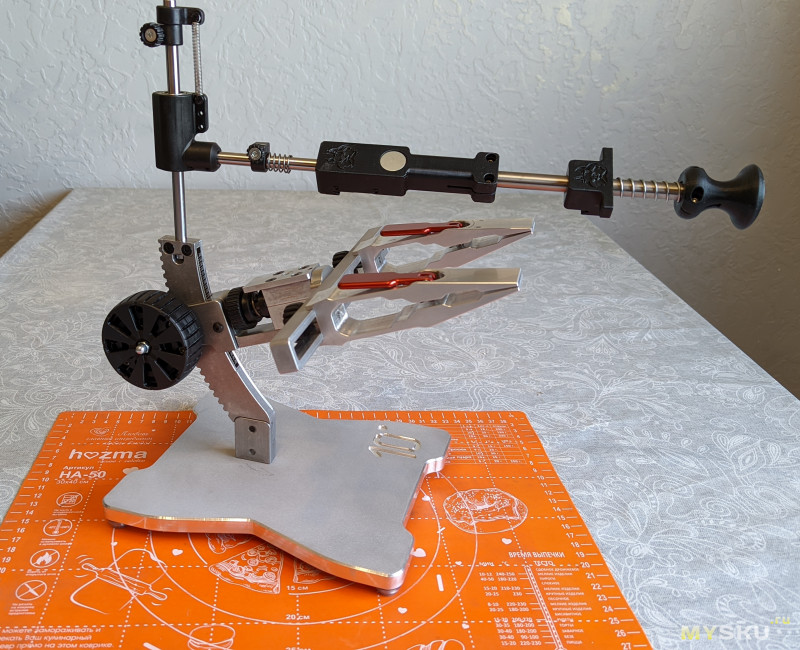

Что купил я:

• Точка10 компакт без держака с удлинённым штоком (340 мм)
• Рамка 220 мм с губками на Г-адаптерах
• Новый классический УС под втулку 12 мм

Держак я поставил свой, кастомный. Губки тоже заменил – будут работать квики и пружинные от ТСПроф.
Опора конечно же эксклюзивная алюминиевая, от неё я не избавлюсь.

Что изменилось с последним обновлением? Да практически всё в крупных узлах:

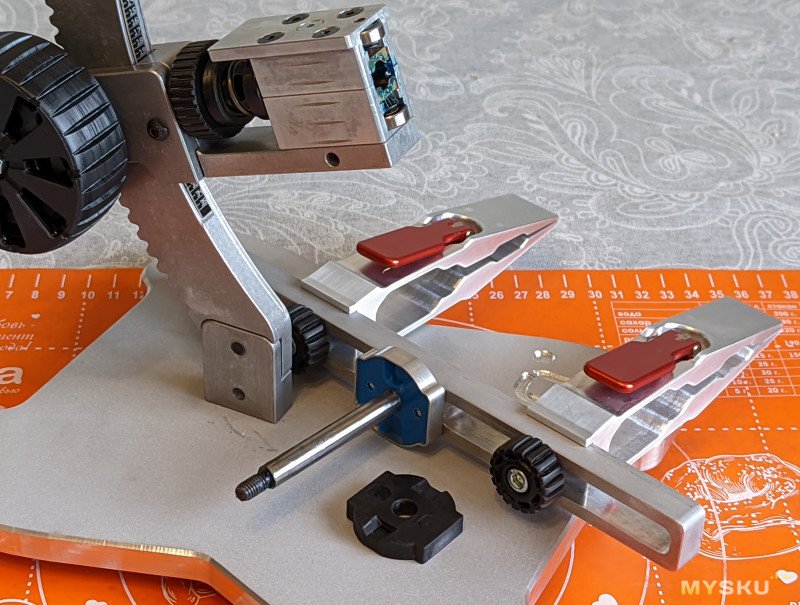

• Новая система крепления вертикальной стойки. Быстросъемная.
• Новая вертикальная стойка.
• Новая горизонтальная рама.
• Бронзовые направляющие в горизонтальной раме.
• Новый металлический поворотный узел.
• В стоке пружина на компенсаторе веса.

.

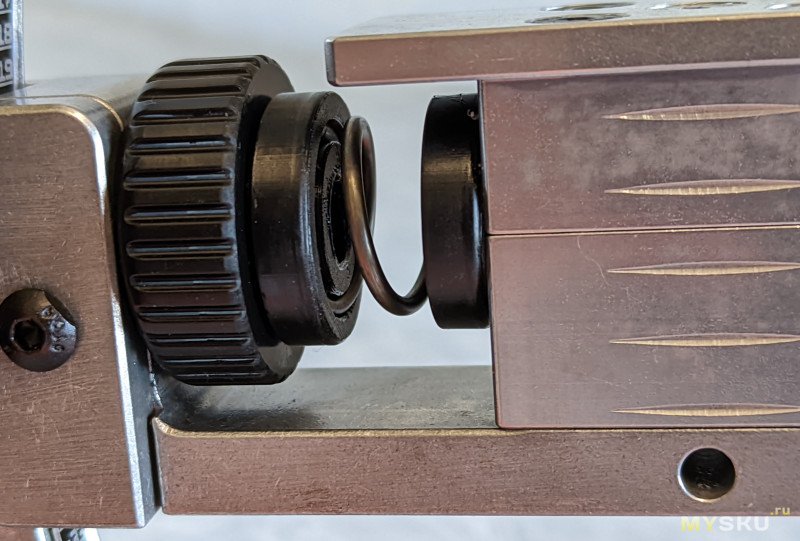

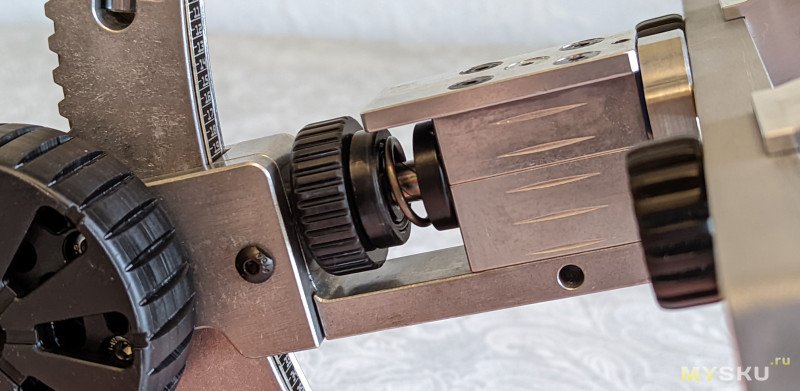

Поворотный узел.

• Пружинный «пакет» — пластиковый.
• Втулка – бронза, разрезная, с возможностью регулировки.
• Упоры – подшипники.
• Шайба на раме – римамид, полиацеталь, печатная фотополимер, капролон, бронза. Это то, что Михаил пробовал и делал. Есть отдельное видео на его странице.

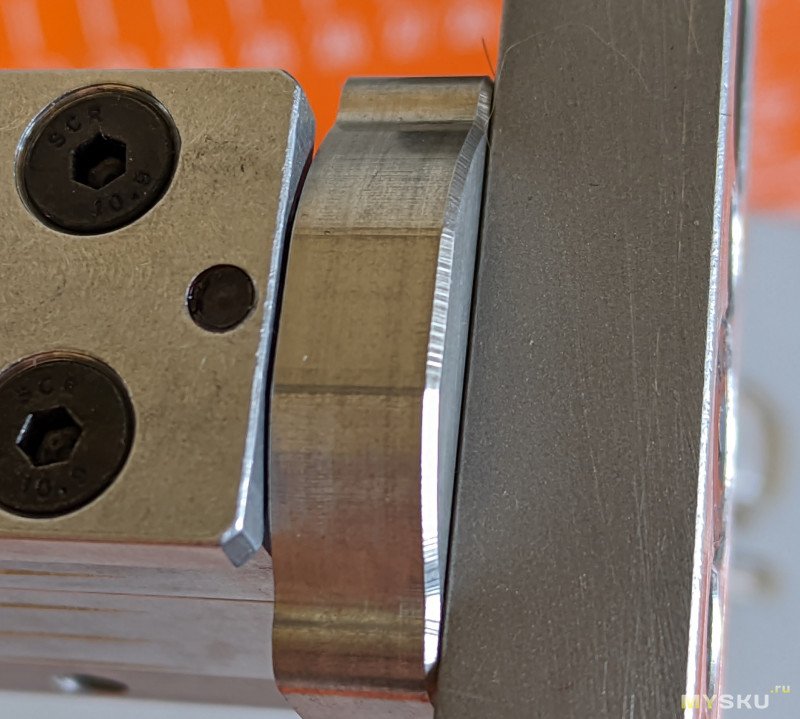

• Крышка-колпачок – алюминий. Закрывает подшипники и разноцветные шайбы.. Зазор между крышкой и поворотником минимальный.

Рамка практически съемная – пружинный «пакет» при снятии рамки не разваливается. Кому-то это может быть важно.
Работ поворотного узла плавная, фиксация в посадочных чёткая. Очень понравилось.

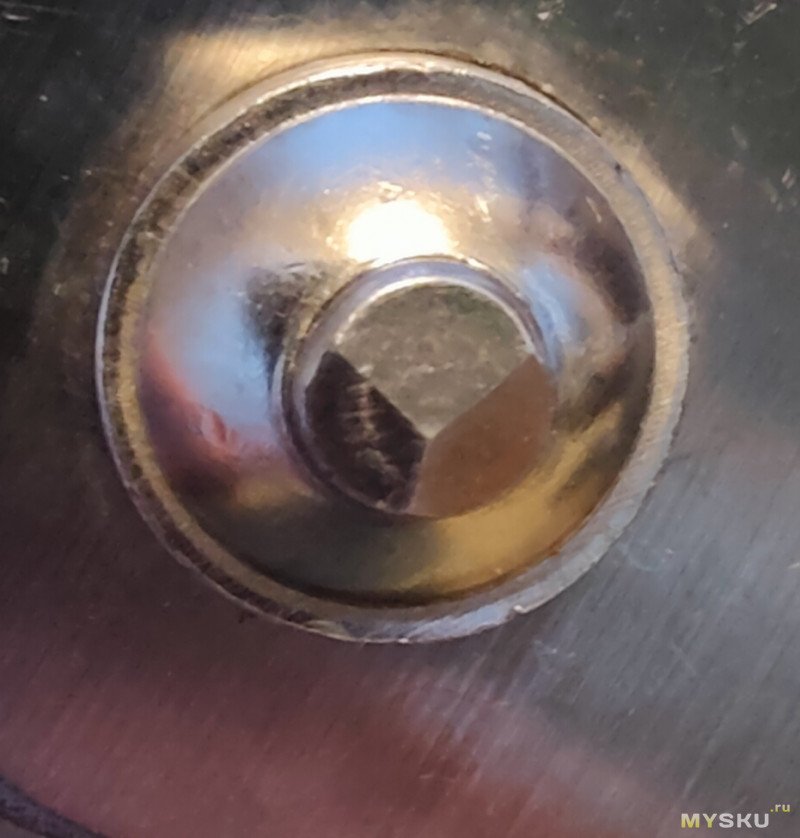

Винт крепления вертикальной стойки. На обоих частях призматические выборки, так что повторяемость установки гарантирована (не сфоткал, лохич).

Классический УС – с компенсацией толщины камня и с конструктивно заложенной парковкой.
Поставил полностью карбоновый шток со стальной калёной втулкой. Держак тоже делал сам специально для карбона – в подвижной части калёная втулка.

Ну и немного предыдущих апгрейдов (пропустил только предпоследний, т.к. он фактически такой же, только поворотник пластиковый).
Два обновления на одном фото…

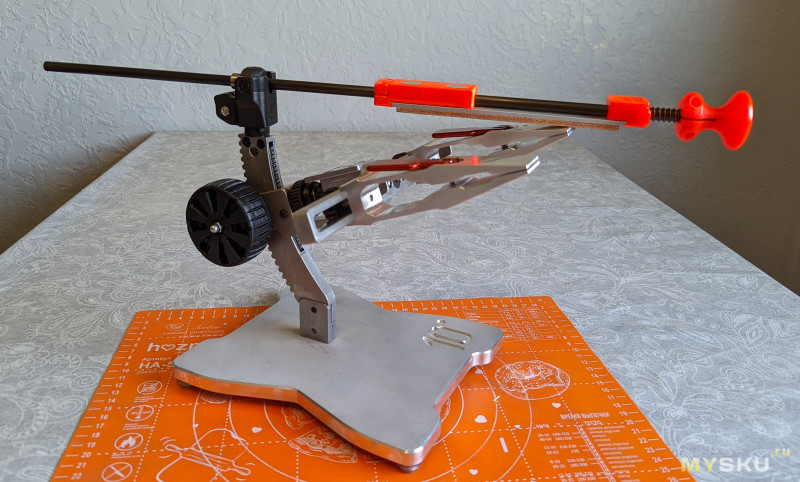

Классические УС, это те, которые у меня.

Со смычком. Вроде тоже не изменился.

Забыл добавить – Точка10 продаётся на стальной чёрной опоре. Не просите у Михаила люминь, его я забрал*))))).

Подведём итоги, чуть-чуть.
За полтора года Точка10 претерпела кардинальные изменения, и все изменения были сугубо функциональными. И мне это нравится.
Михаил прислушивается к своим клиентам, вносит изменения, реализует новые идеи.

.
Ну и на последок немного заточки.
Колупатель для силовых работ, 3cr13mov, в обухе 5 мм, сведение 1мм до линзы, линза дичайшая.
По маркеру зацепил низ подвода и довёл до 19 градусов на сторону. Заточка в два камня – 320-й АнигиляторКастрюль и Омура.

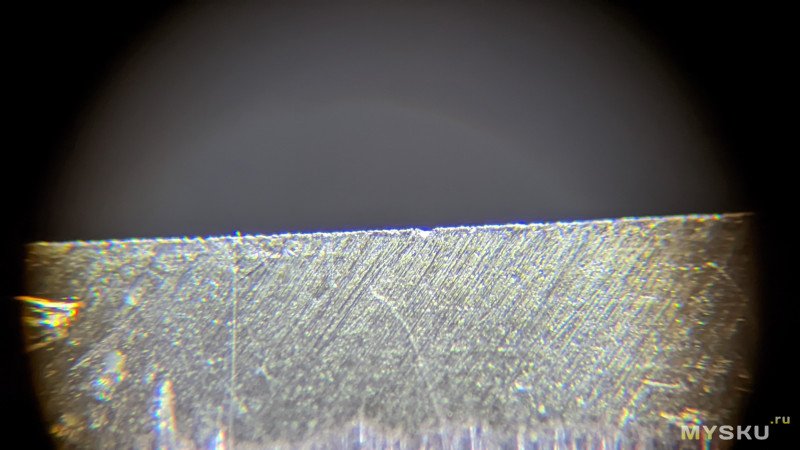

Прекрасная демонстрация всратой слесарки – постоянный угол беспощаден!


На этом всё, баста карапузики…
Хотя может добавлю заточку на классическом УС и магнитном столе.

P.S.

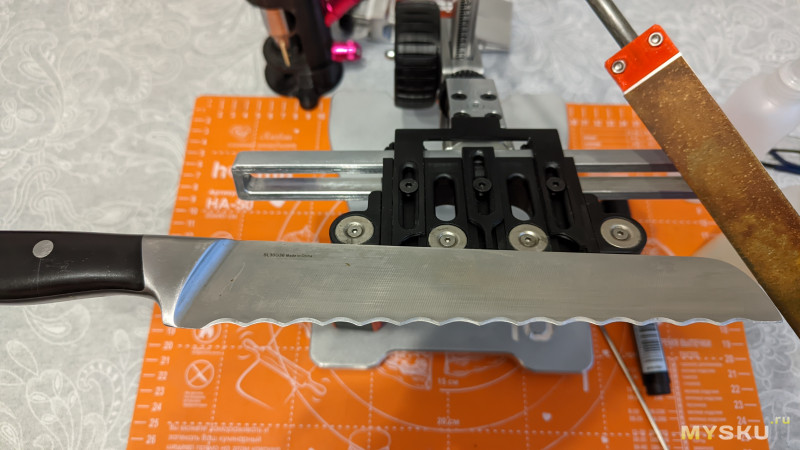

Всё таки заточил на классическом, хлебную «волну» в один камень (АК 320 ОА), заусенку сбил мусатом Lansky.
Раз в 10-12 лет таким мазахизмом можно заняться, не чаще.
Претензий к работе «классики» нет — компенсатор толщины работает, карбон в калёной втулке шуршит, длины штока 500 мм хватает (это пока).
