Фонарь - трансформер на COB-светодиодах.

Техничный. Крупноват. Ярко светит, только недалеко. Нет отверстия под темляк, или карабин.


По совету из комментариев (спасибо, Def71) к заметке про фонарик-наключник YT-A99, заказал этот трансформер.



Сразу скажу — наключник он не смог одолеть (линзы рулят), но техничность меня более чем устроила.

По пунктам:

✔️ Батарея 1200mAh на борту.
✔️ Вход — Type-C, выход — USB.
✔️ Режим power bank.
✔️ Свет — не «синит».
✔️ Не пушинка (разбор ниже, батарея хороша).
✔️ Насколько прикольных режимов свечения (и один не прикольный, знал бы как этот строб отключить, уже паяльником тыкал в платку).
✔️ Ремонтопригодность отменная — корпус разбирается легко, места внутри полно.
✔️ Магнитов — два. И это неодимовые. На холодильнике фонарь почти как приклеенный.
✔️ На максимальной яркости — не греется (немного совсем — не считается).

⛔ Главный чип — без маркировки.
⛔ Для наключника — крупный.
⛔ Луча нет — светит в радиусе 70см вокруг себя, дальше уже проблемки.
⛔ Строб. Из-за цикличного включения — будет постоянно прощально моргать при выключении. Последний режим не запоминается, ага.

Распаковка.

Типичный «мелкий пакет»:

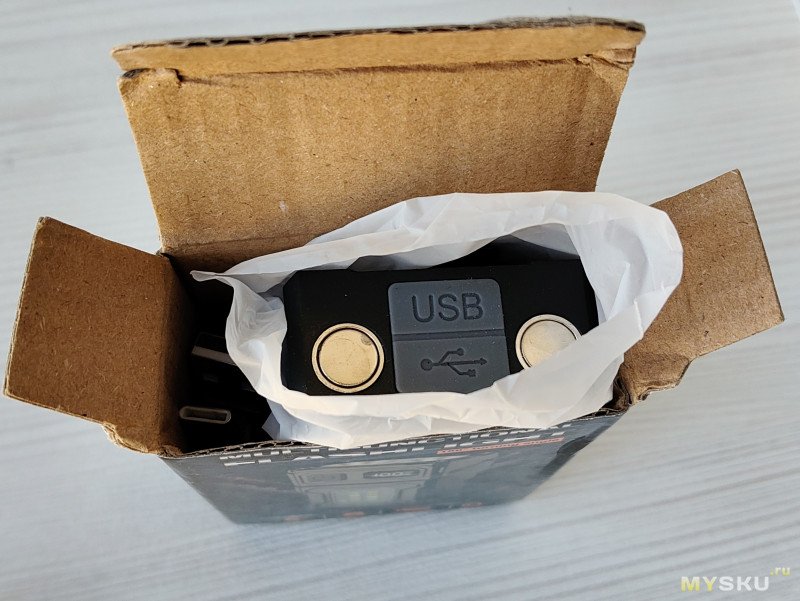

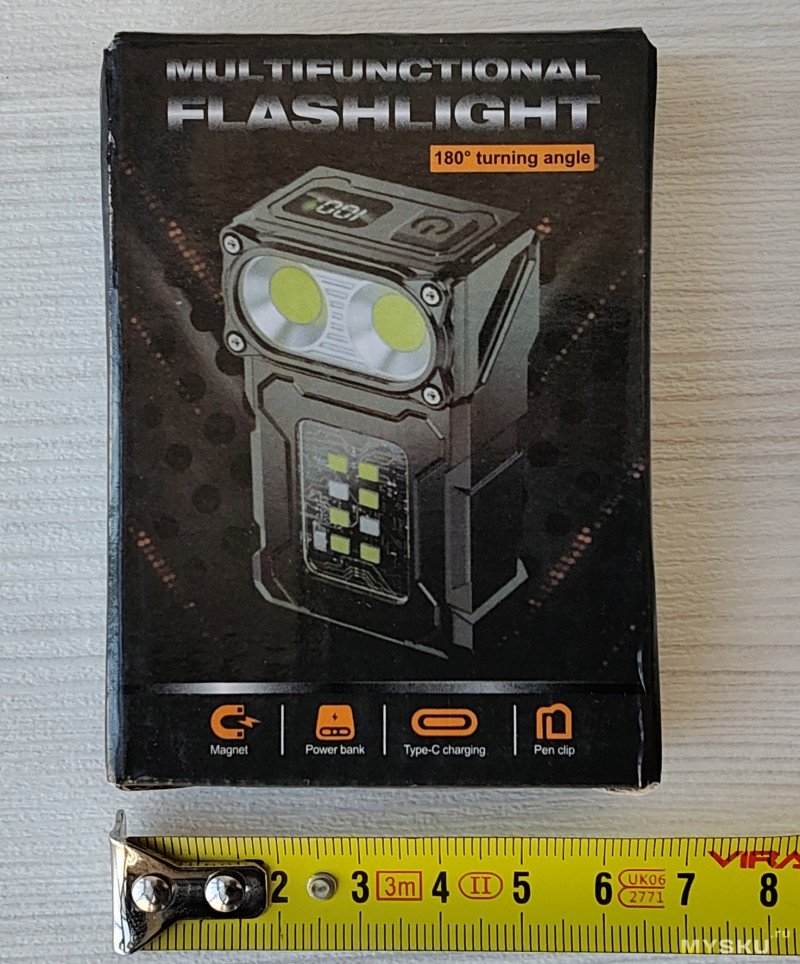

Если бы не запиннаная коробка, то точно в подарок пошло бы:

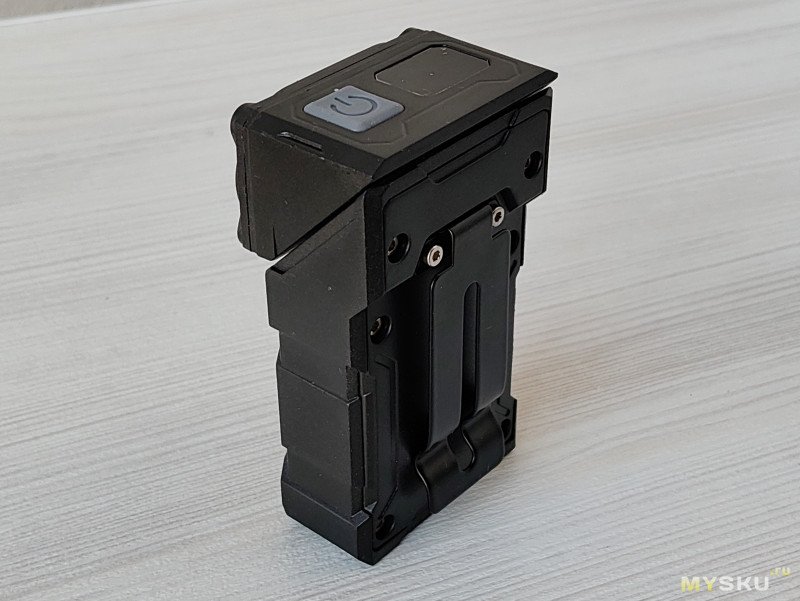

У меня ещё не было с изменяемой геометрией фонарей, любопытно:

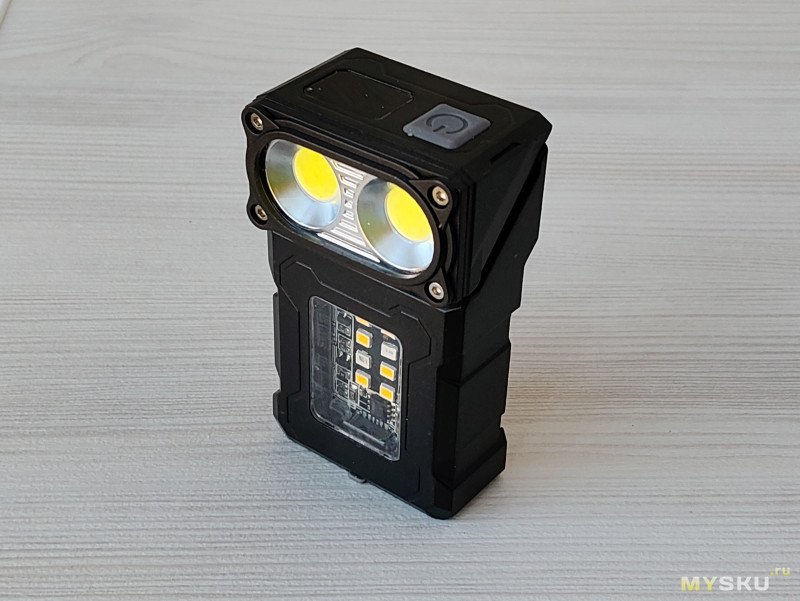

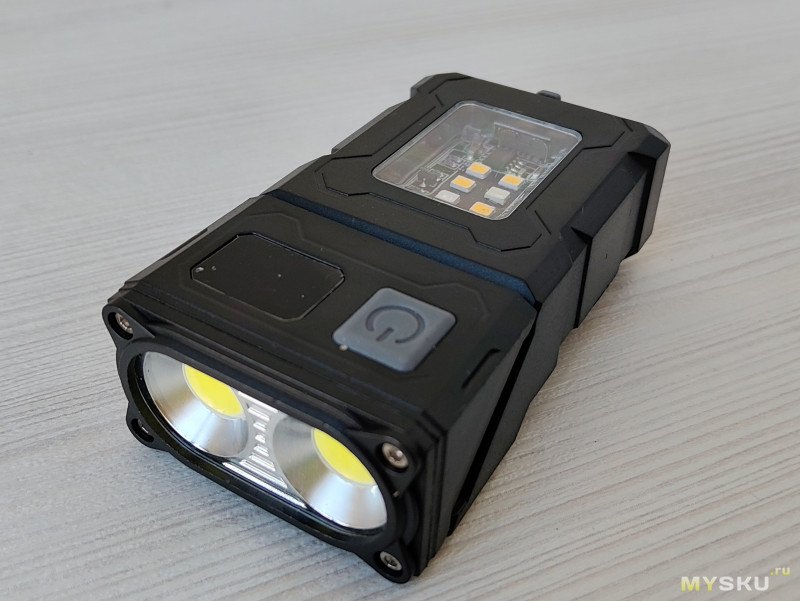

Сторона света, 2 Cob…

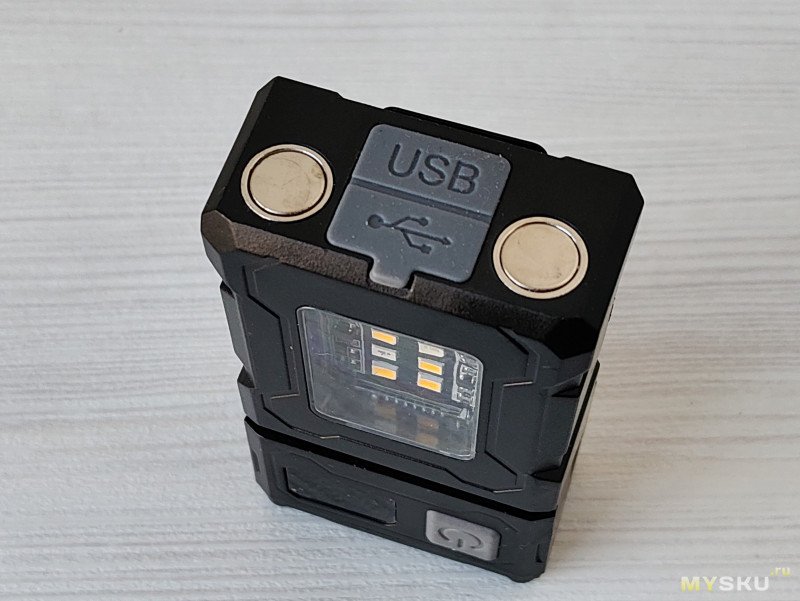

Вижу толковые магниты:

Пластик неплохой, тактильно приятен. Но маркий — пыль и шерсть кота липнут только так:

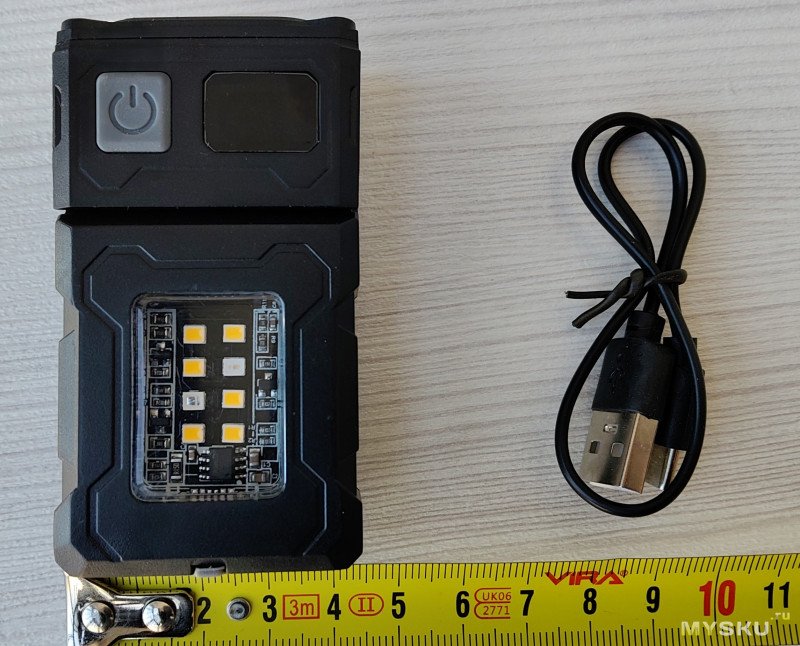

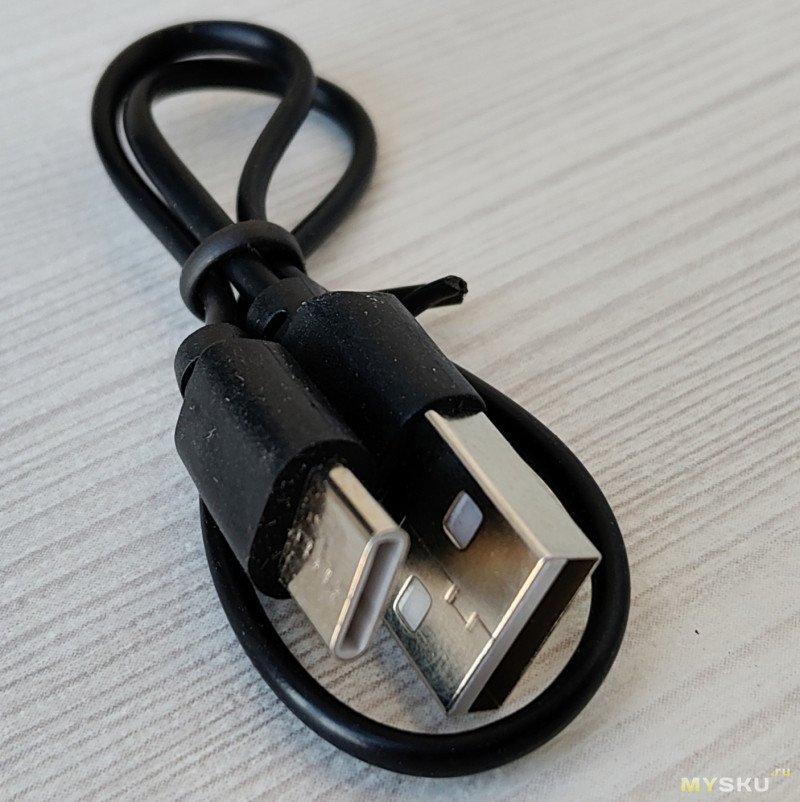

Кабель Type-C самый обыкновенный:

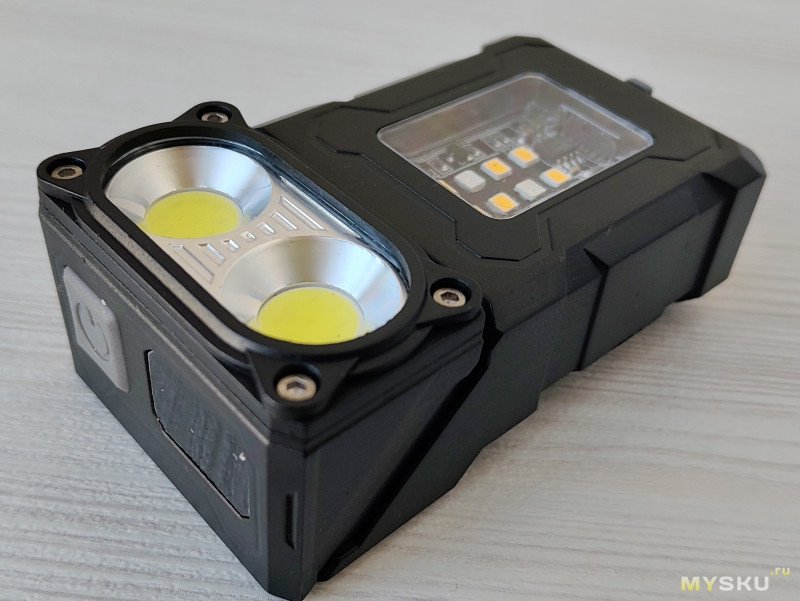

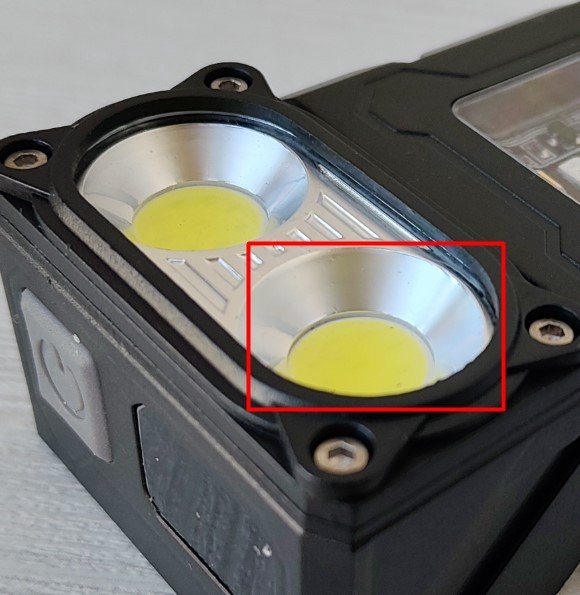

Обратите внимание — линз нет, и рассеиватель какой-либо отсутствует. Только «типа» (чего он там отражает загадка) отражатель-рефлектор:

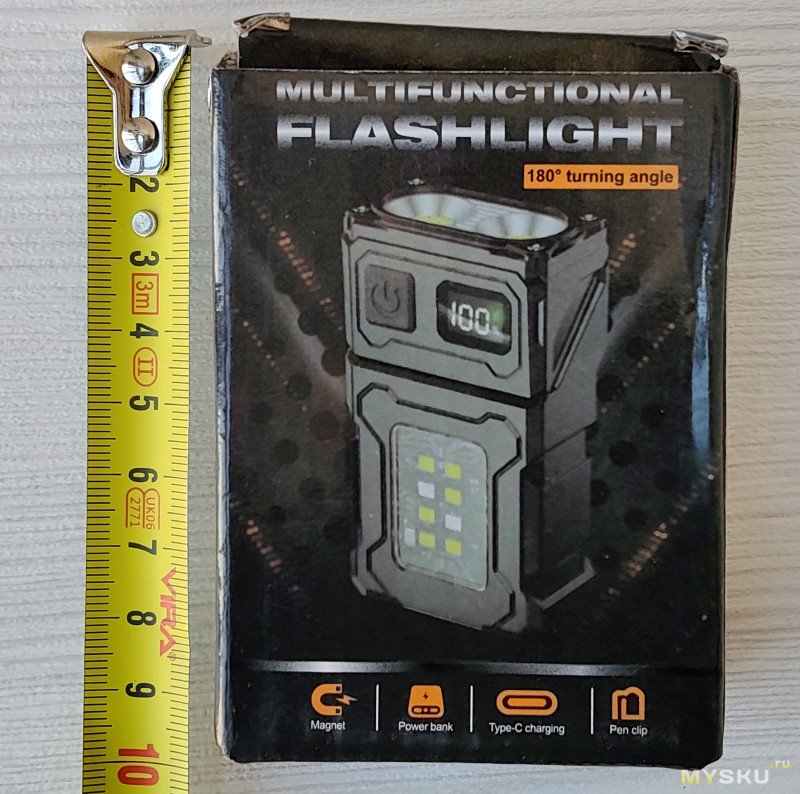

Габариты бы поменьше раза в два, тогда вообще ураган, а так… Не могу понять, нравится или нет (скорее да):

Что либо искать в ночи на расстоянии вытянутой руки — подходит:

Насчёт ремня без меня, а вот на лямку рюкзака вполне (там бок не трёт):

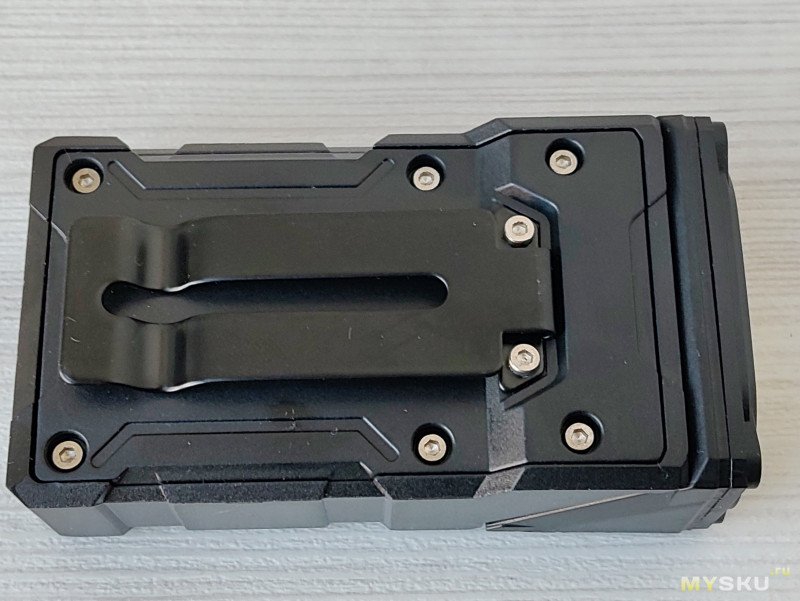

Пробовал открутить — без клипсы немного страшный на вид. Не понравилось.

Странно, что надписи на полкоробки нет про какой-нибудь ipx:

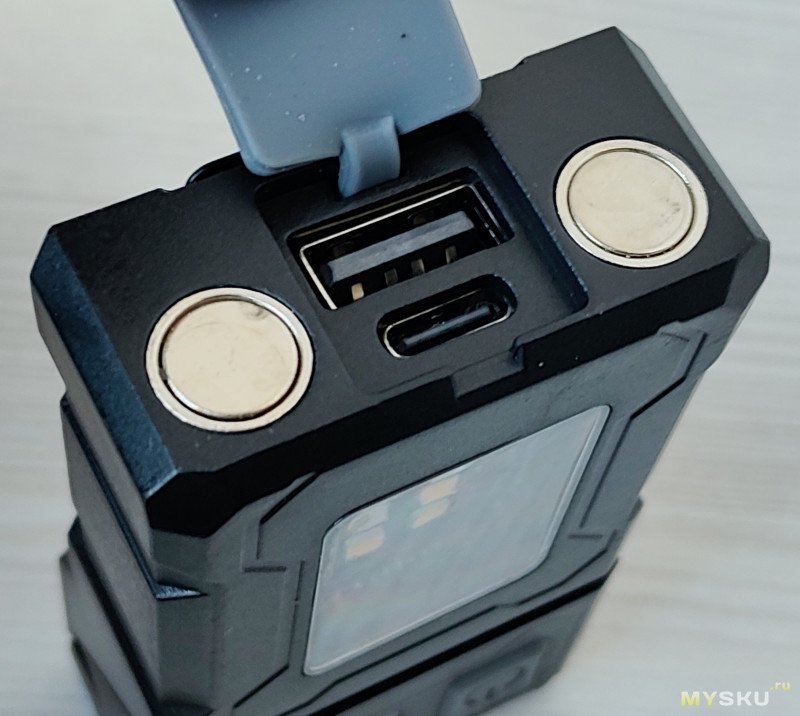

Type-C на вход, USB — на выход:

Аквариум интересен, но разборки этому фонарику не избежать:

Больше интересно, что за чип справа (его сейчас не видно):

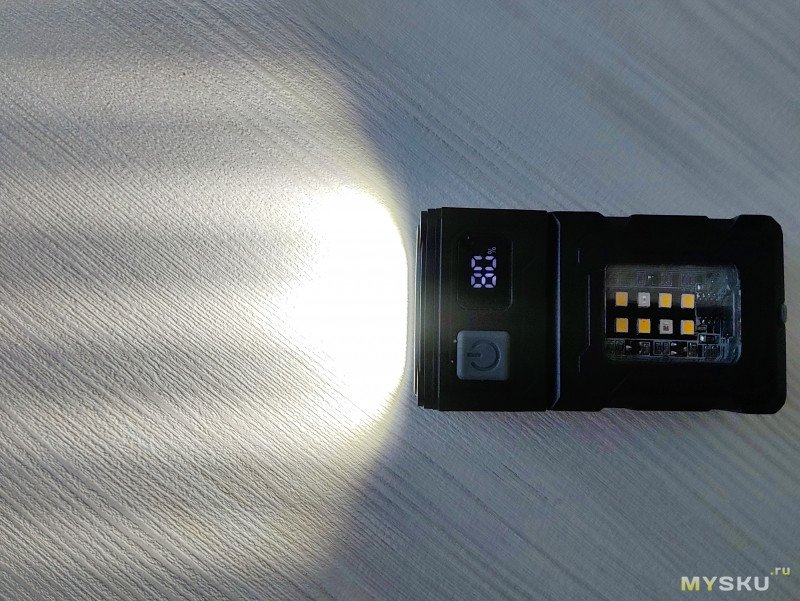

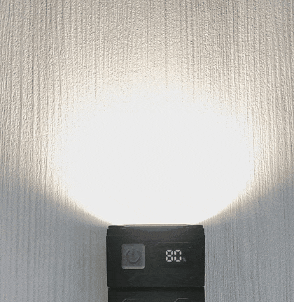

Яркий режим, солнечный день, балкон:

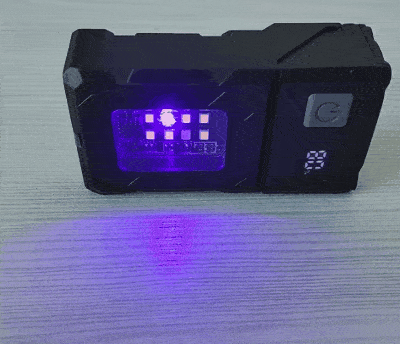

Строб (может быть знает кто-нибудь как его отключить насовсем?):

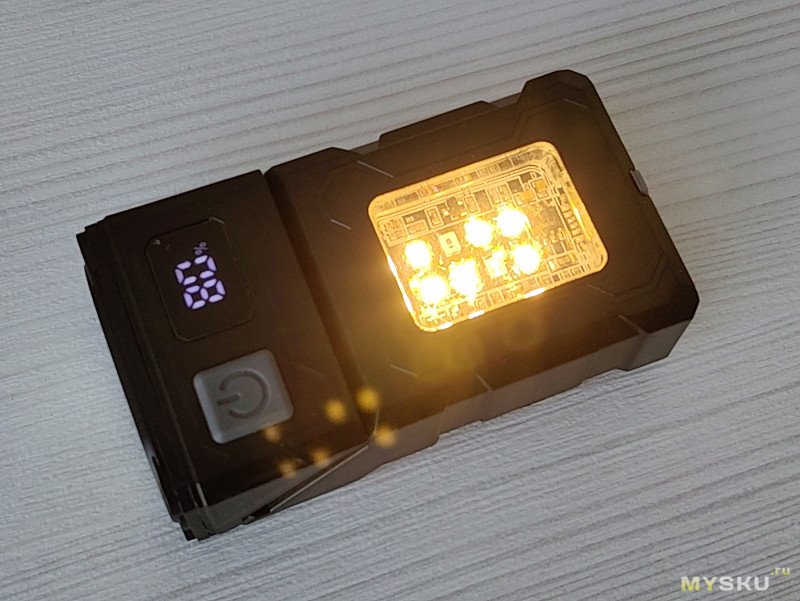

Очень теплый режим:

Постоянный красный, один:

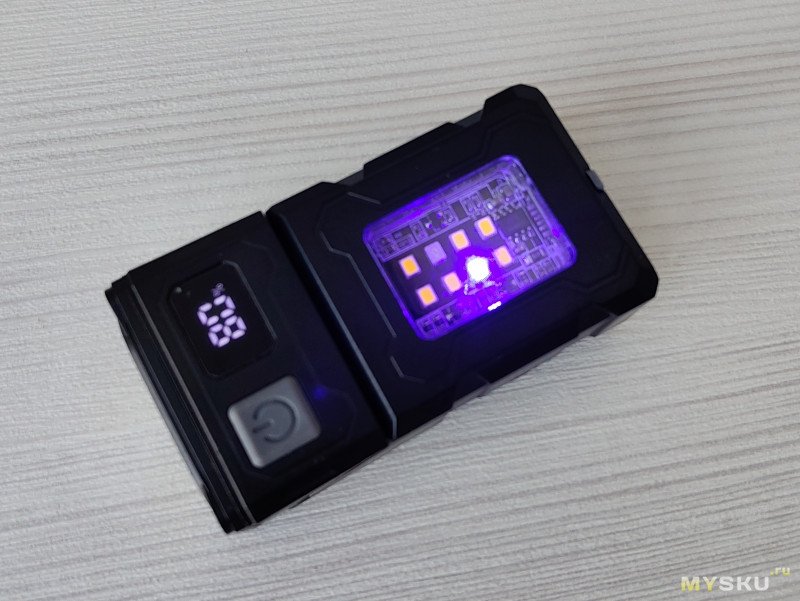

Постоянный пронзительно-синий:

И мигалка:

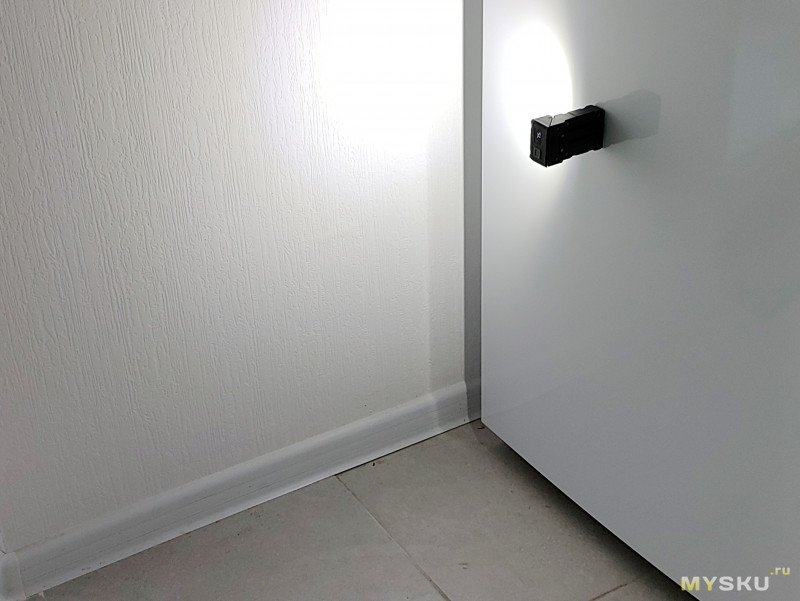

Магниты отличные — можно спокойно дверью холодильника хлопать (не сильно, конечно):

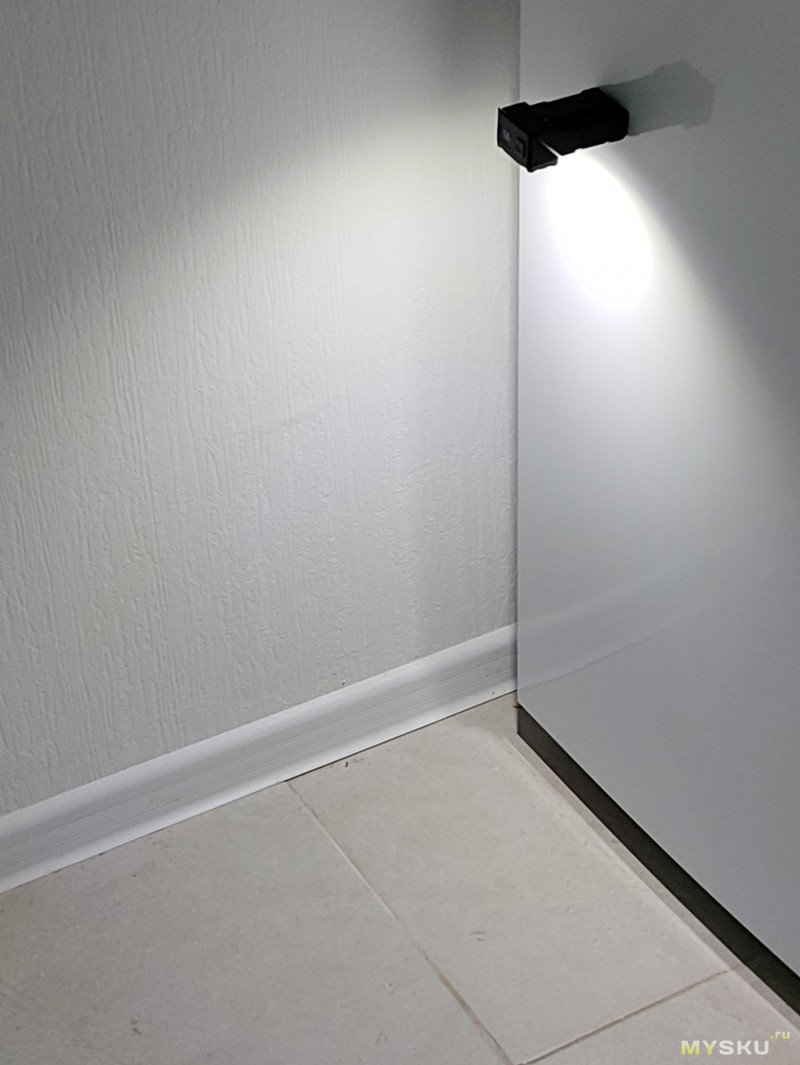

Или работать с ремонтом проводки с выключенными автоматами и тд:

✔️ Первые выводы — интересный фонарь, надо было парочку зацепить, деньги невеликие но в презент такой не стыдно подарить, имхо.

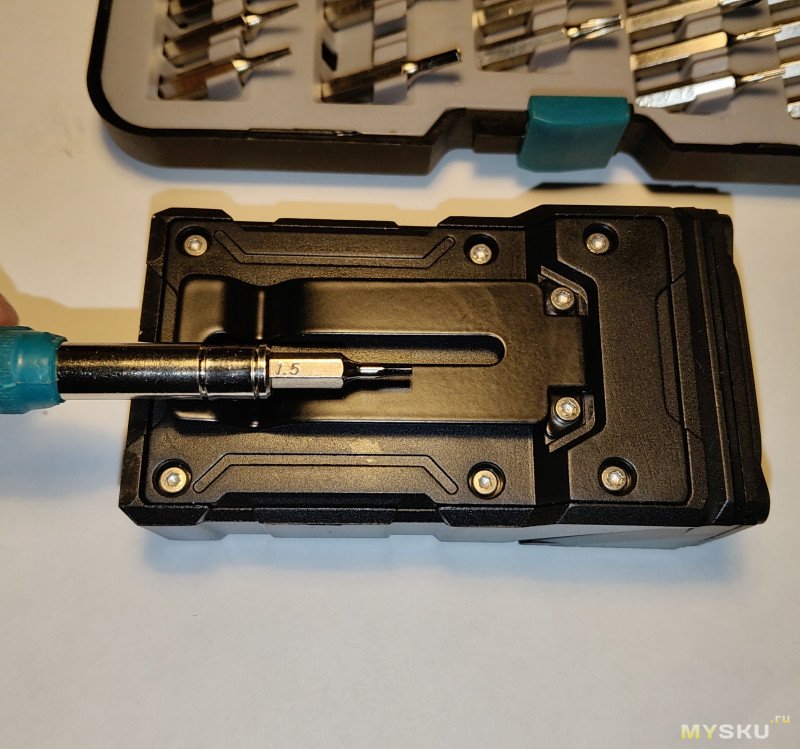

Разборка.

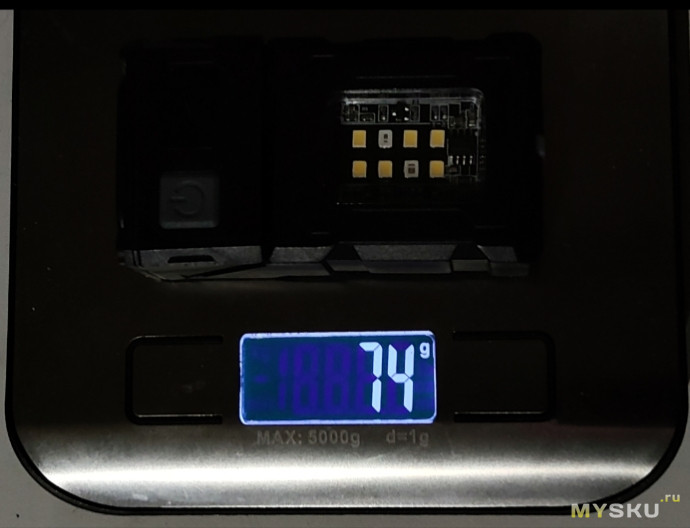

Вес:

Набор с ручкой и микробитами в использовании однако если не каждый, то через день точно, нравится, но заказал всё равно ещё один, дешевле больше, чем в 2 раза (спасибо советам в комментариях, да):

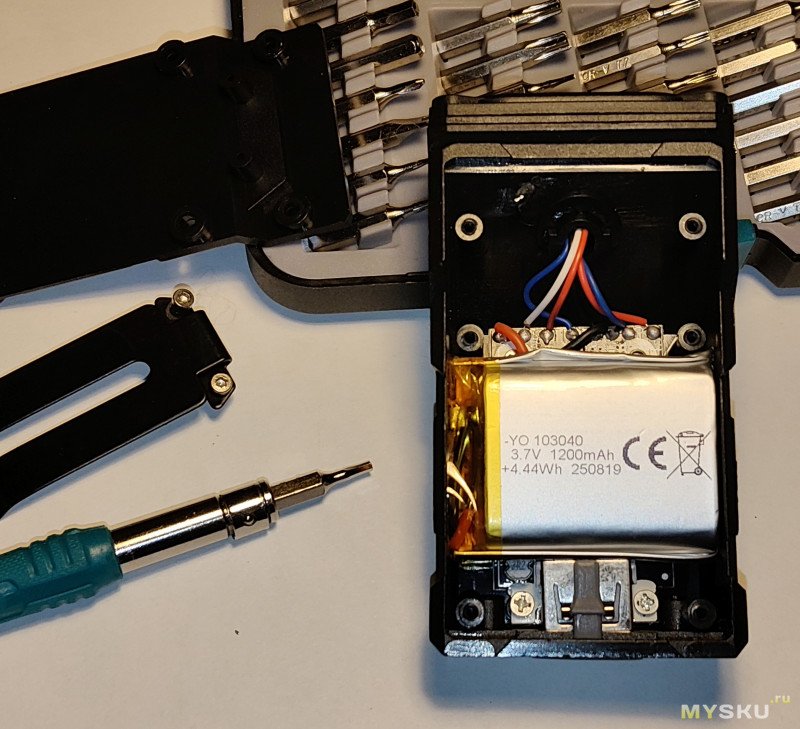

Батарея жирненькая, увесистая:

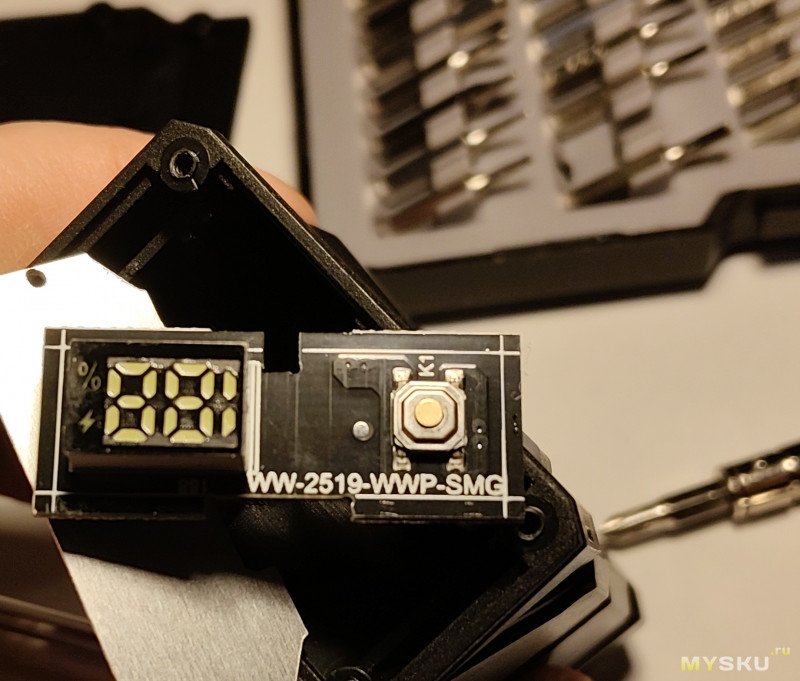

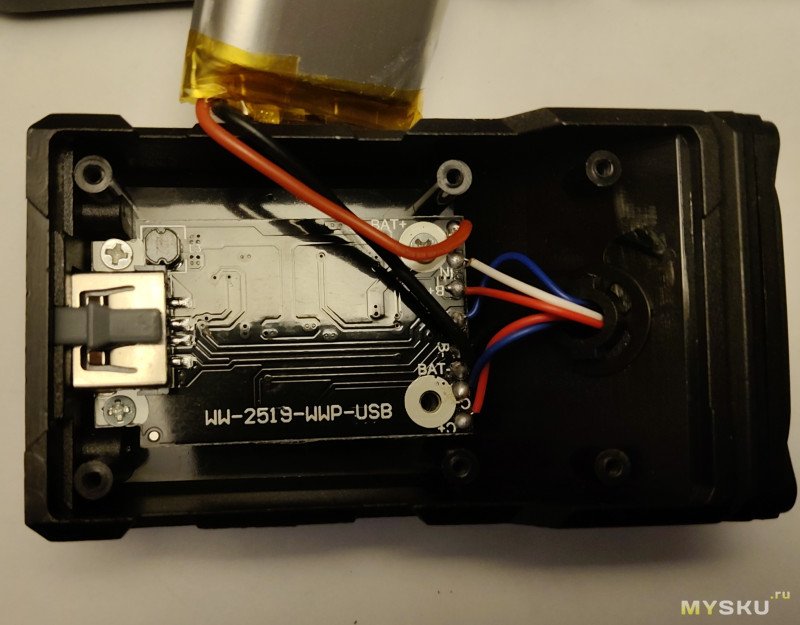

WW-2519-WWP-USB

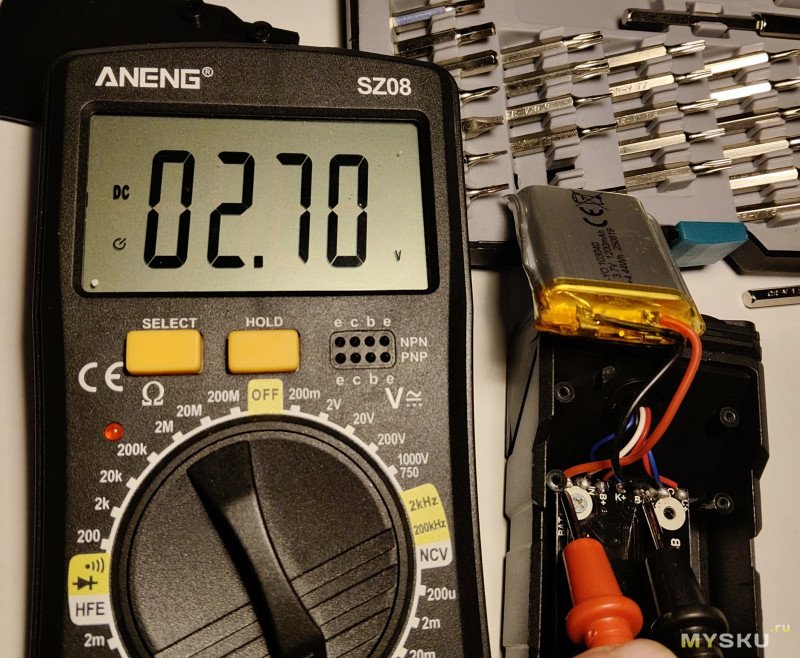

Перед разборкой фонарь был разряжен до талого, на всякий случай (на кнопку ВКЛ не реагировал уже):

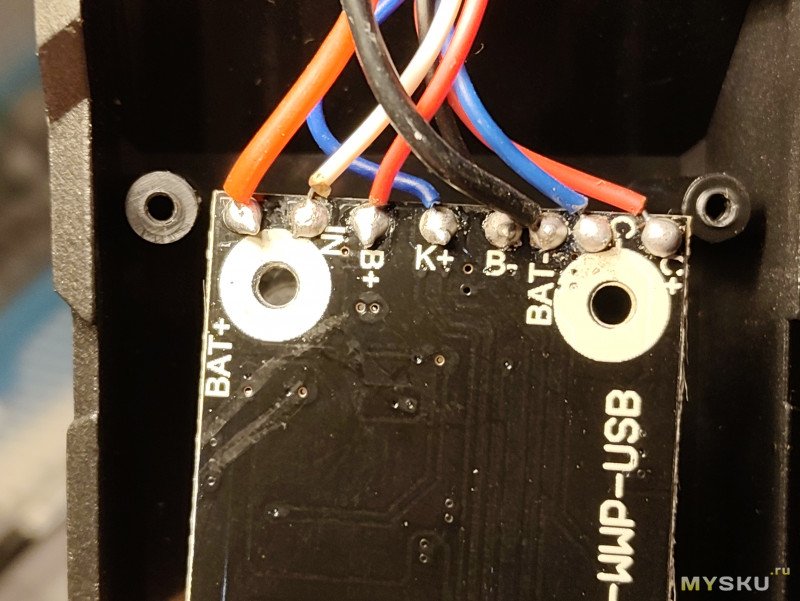

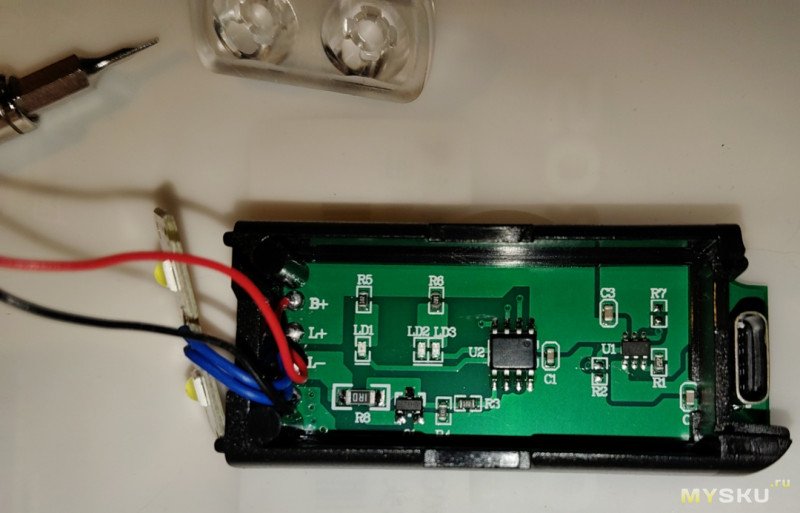

Разводка — в головную часть немало проводов уходит:

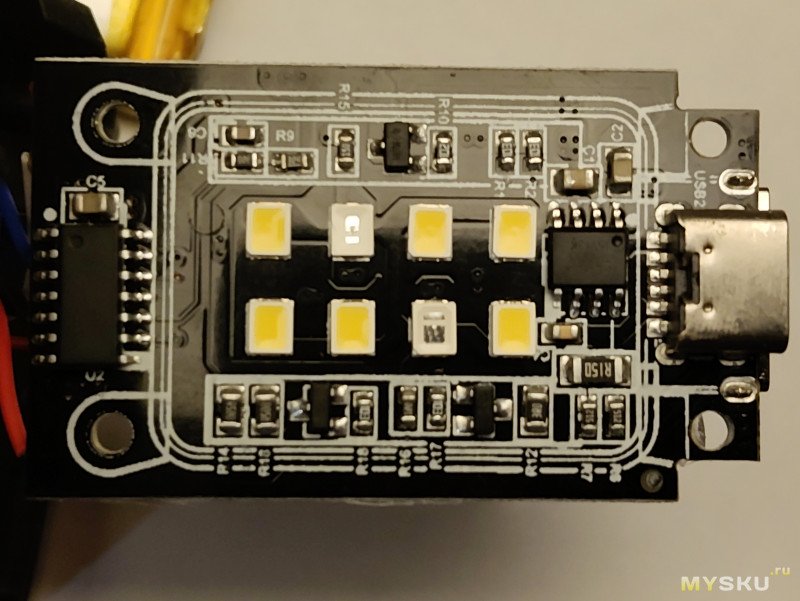

Плата очень необычная, до этого не видел таких — чёрная, глянцевая.

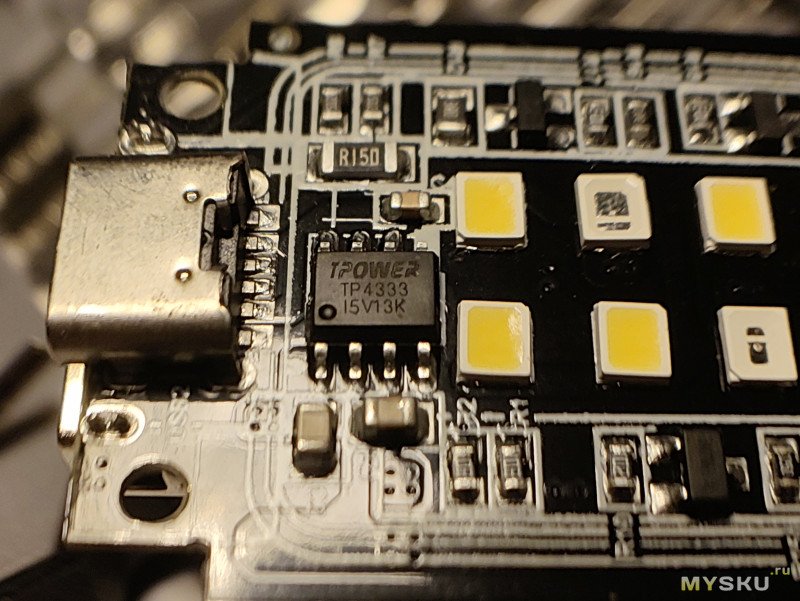

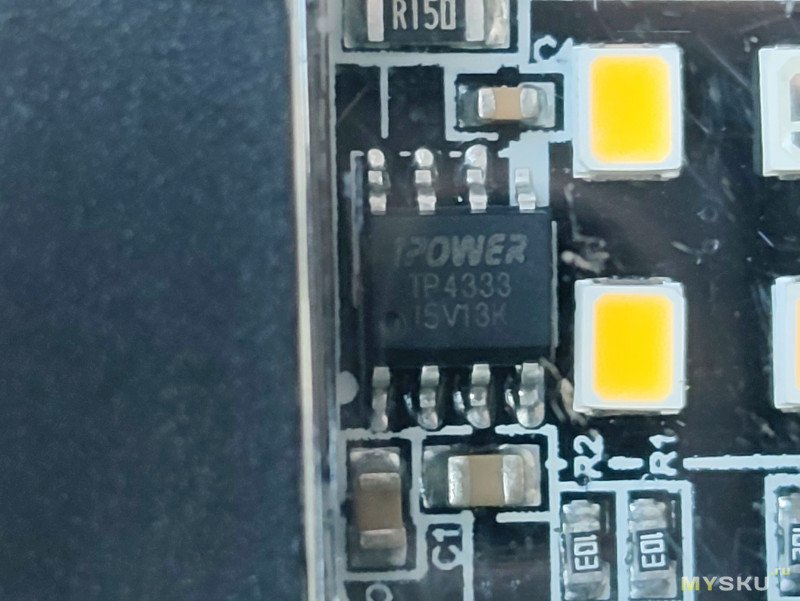

TP4333 SO8 — dc-dc преобразователь, на вход от 2.5 до 5.5V, на выход 5V(до 3A):
Видимо чип, такой хороший, что пол-емкости от батареи может отдать только в режиме пауербанка...=/

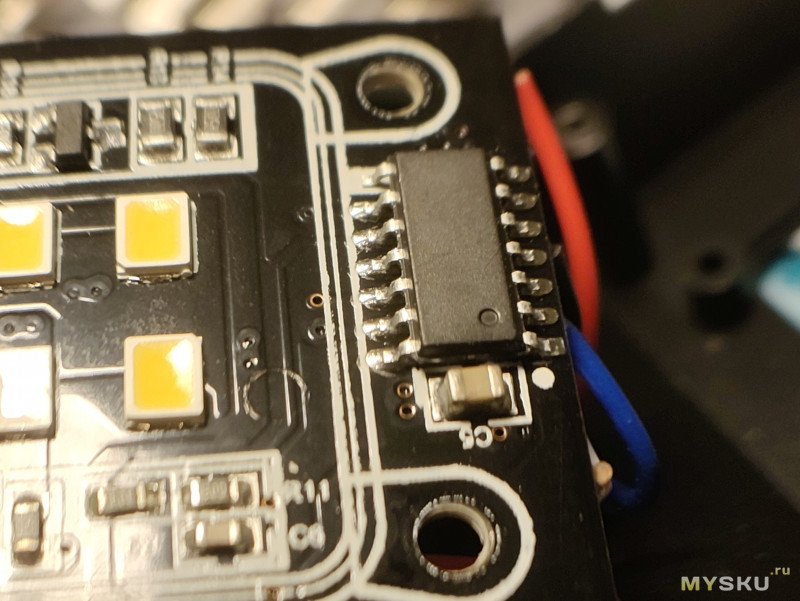

А вот это у нас — «темная лошадка» (без маркировки микросхема):

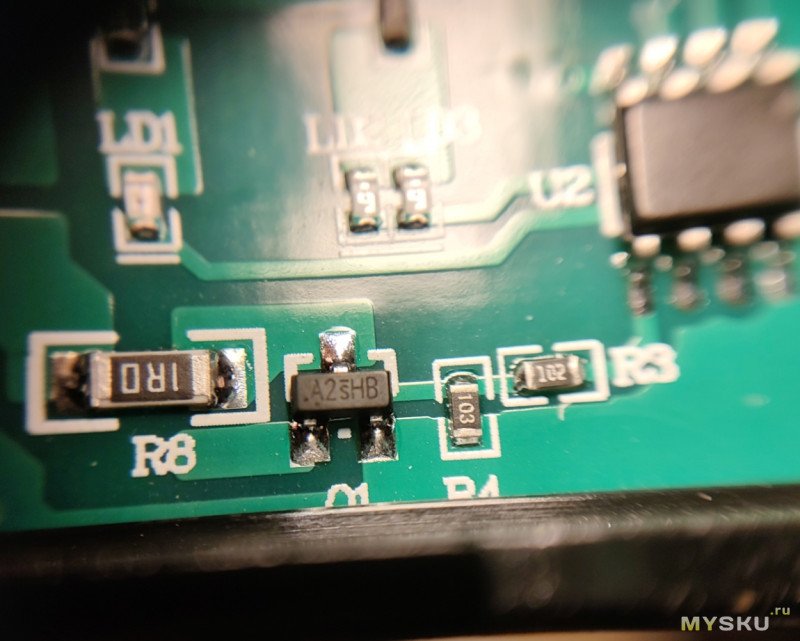

Я уже знаю, что это «мосфет»:

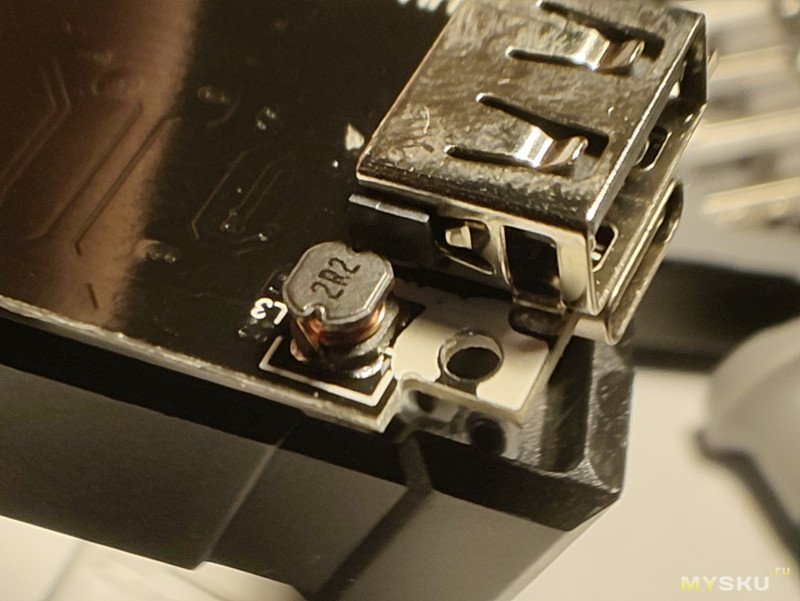

А это «дроссель»:

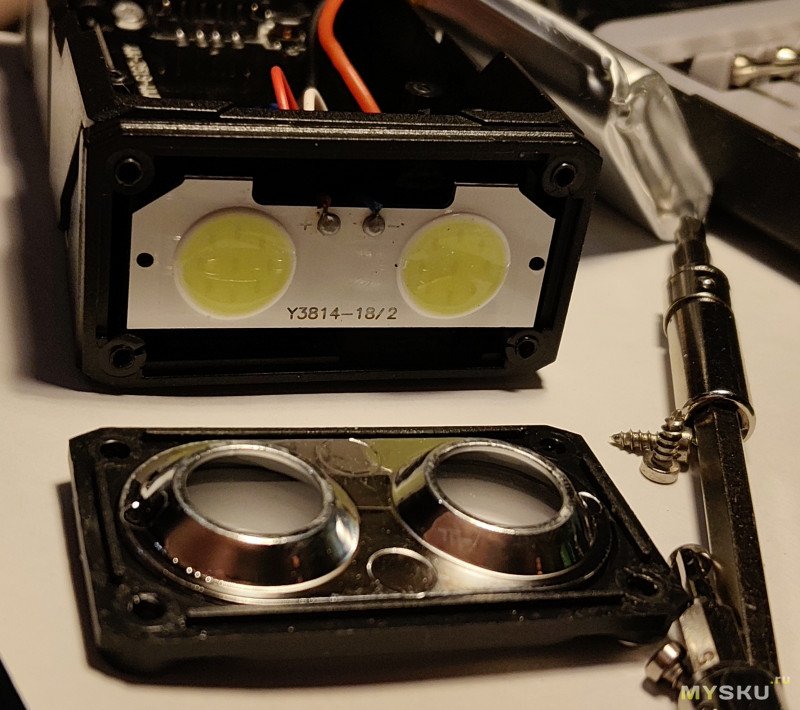

Отражатель — пластик:

Крайне хорошее качество платки опять:

И опять чип без маркировки, да что ж такое:

Тесты батареи:

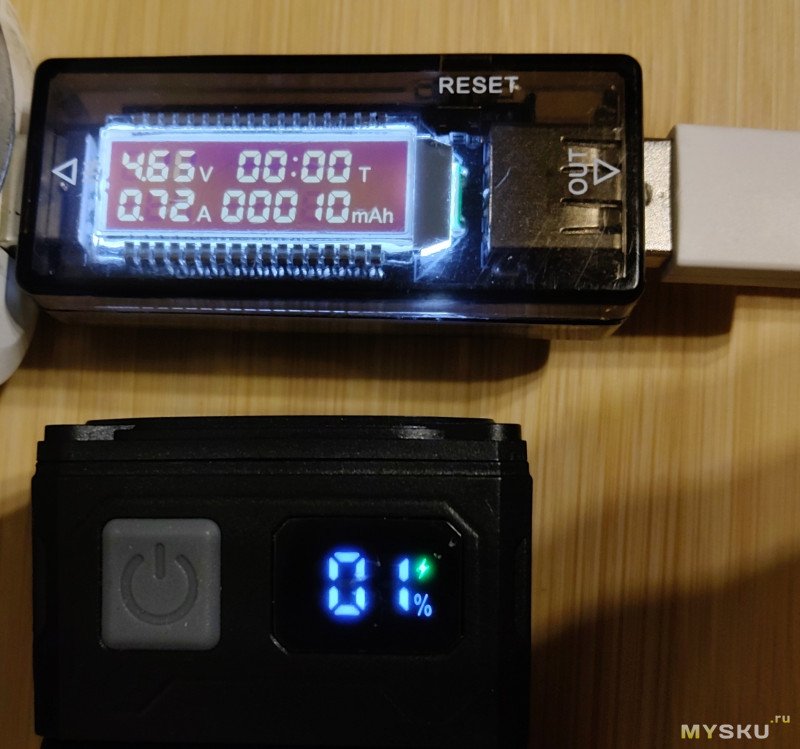

Вначале полностью разряженный фонарик подсоединил через тестер к ЗУ:

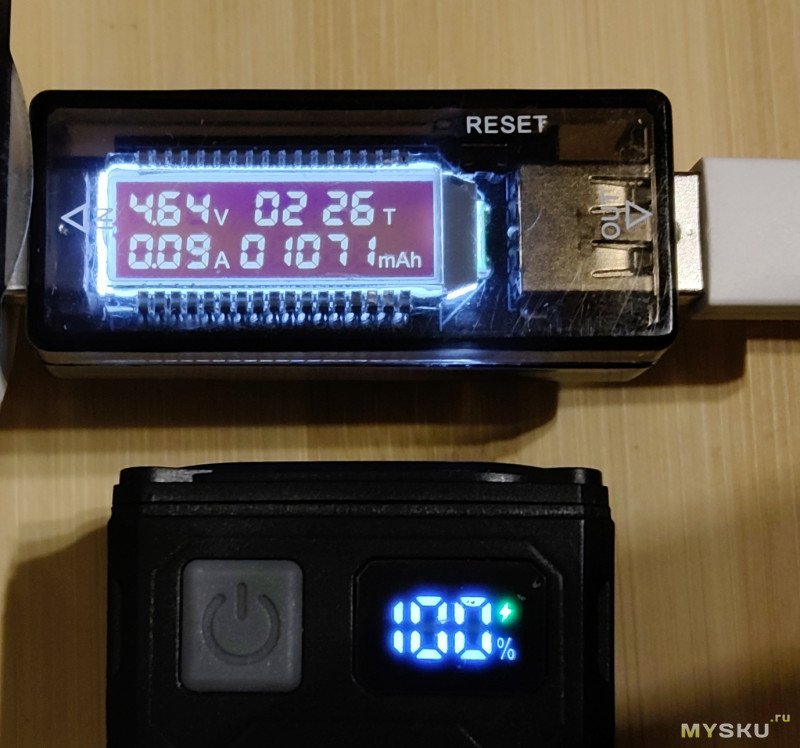

Через 2.5ч:

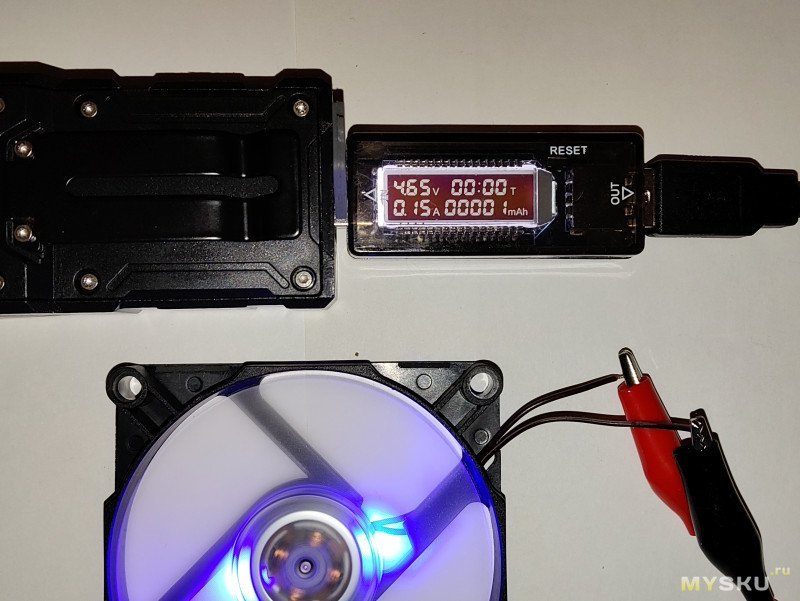

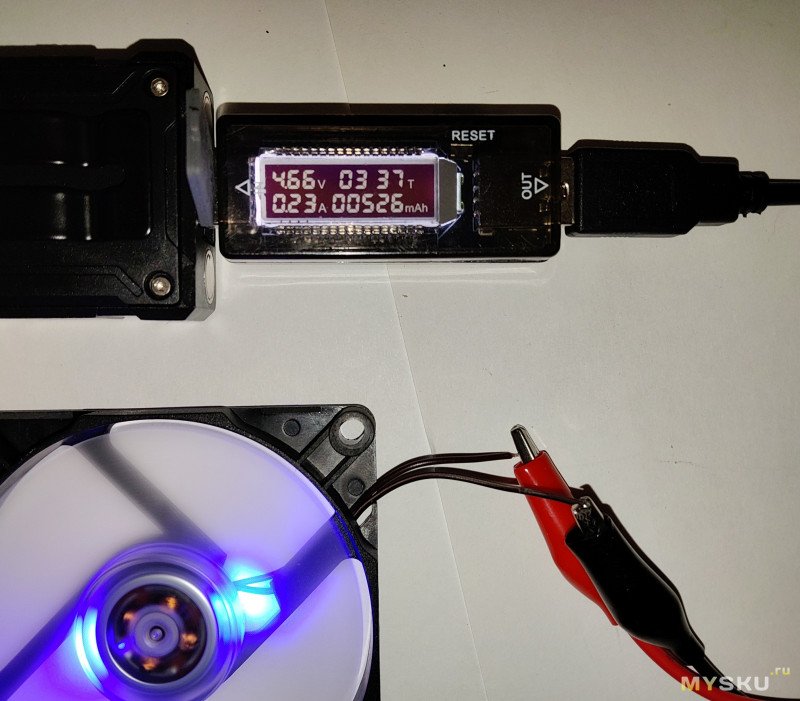

Теперь полностью заряженный фонарь — через тестер подключен к вентилятору 5V, 0.15A:

… Далее:

На этих цифрах (ниже фото) — вентилятор начал останавливаться (на экранчике фонаря — 25%, подключаю вентиль, стартует, но через секунду-две отбой):

Свет VS Тьма.

Сложно будет привыкнуть к таким габаритам вместо мелкого, но придётся — техничность у объекта обзора выше:

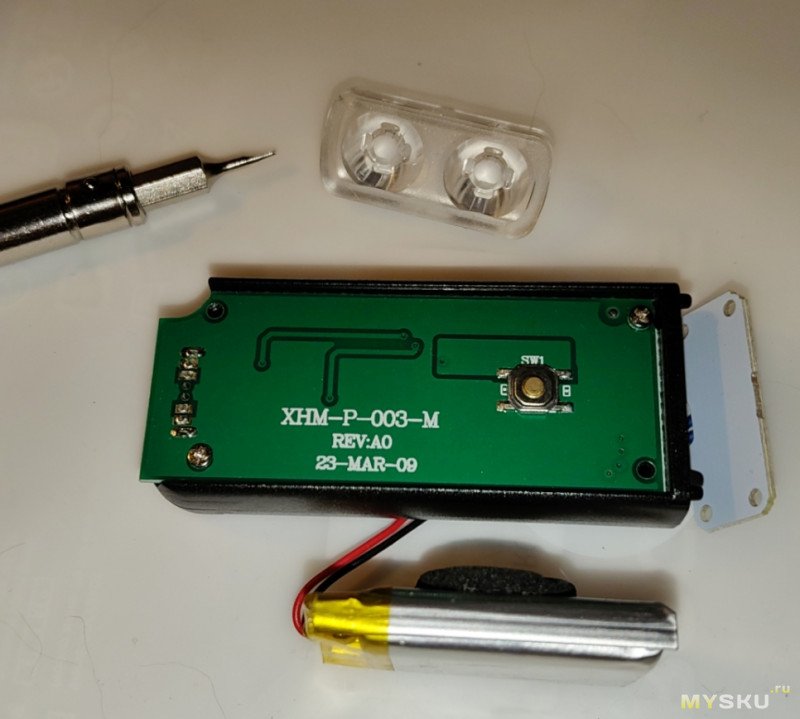

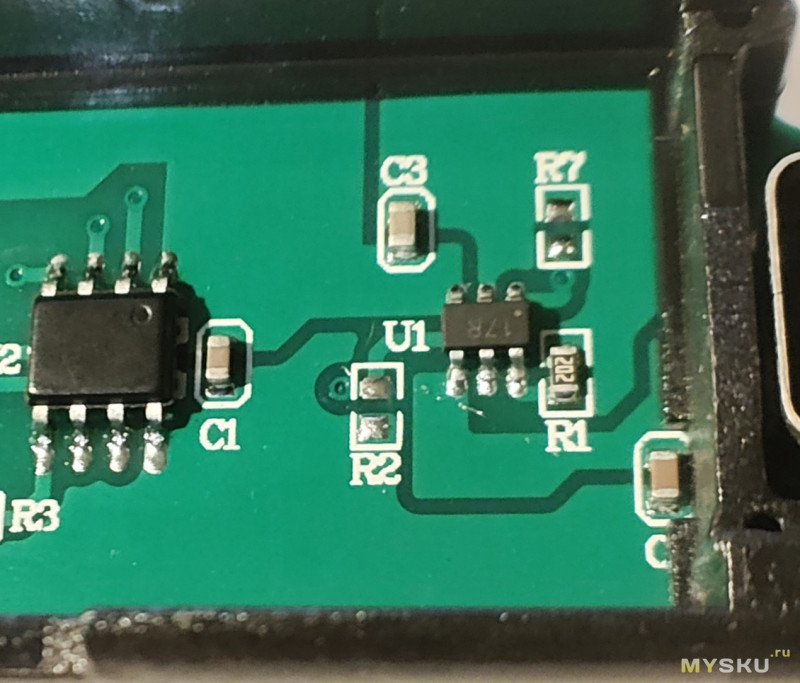

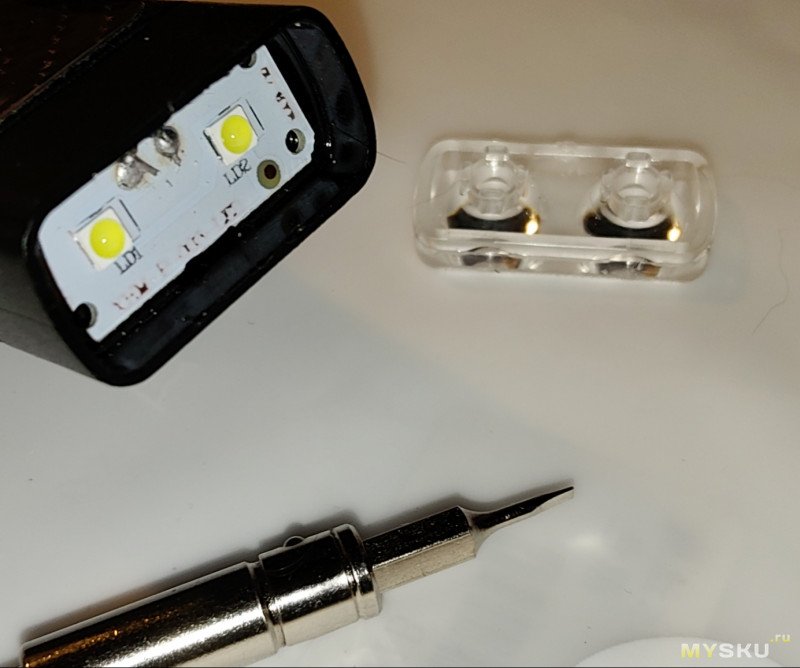

Без спецоборудования видно — что там cob, что там… Ниже будет разборка наключника, сами убедитесь (или я ошибаюсь и там led):

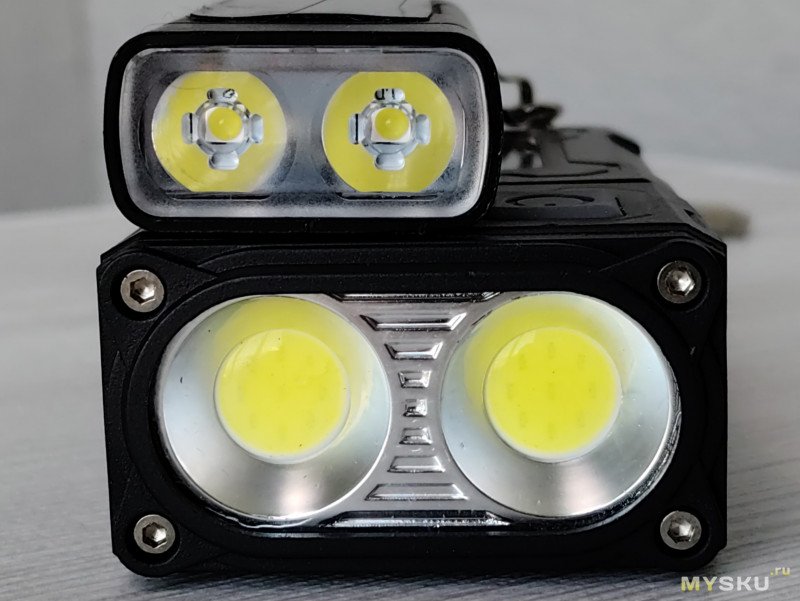

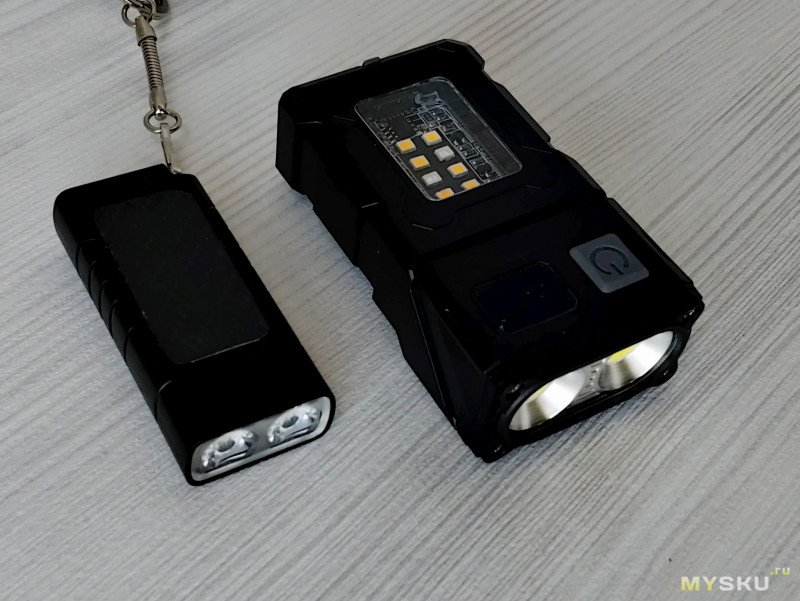

У мелкого есть рефлектор-линза, а у здоровяка — нет:

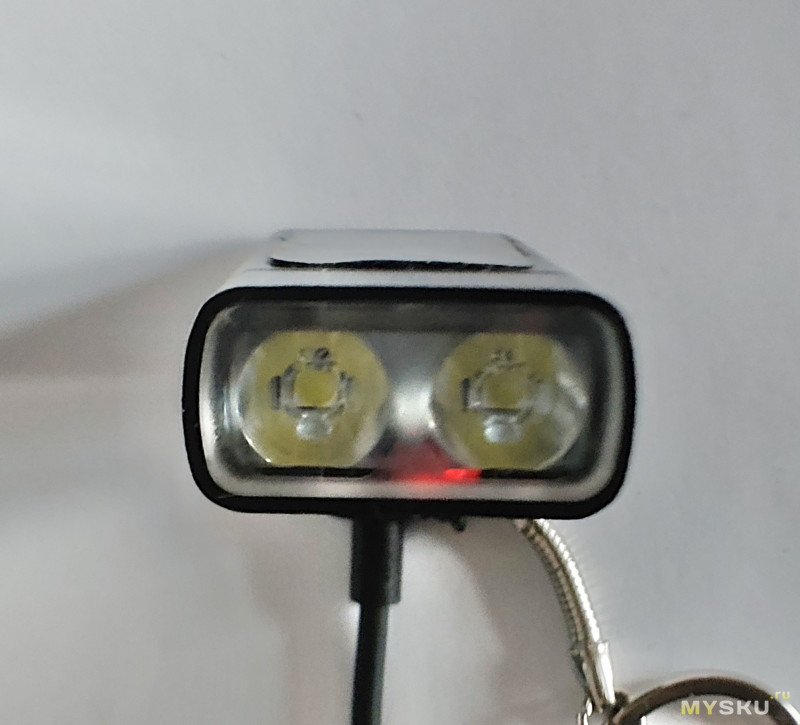

Кстати только сейчас заметил — у мелкого оказывается есть индикатор, где-то внутри красный светодиод горит при зарядке. Причем он виден только сквозь «стекло».

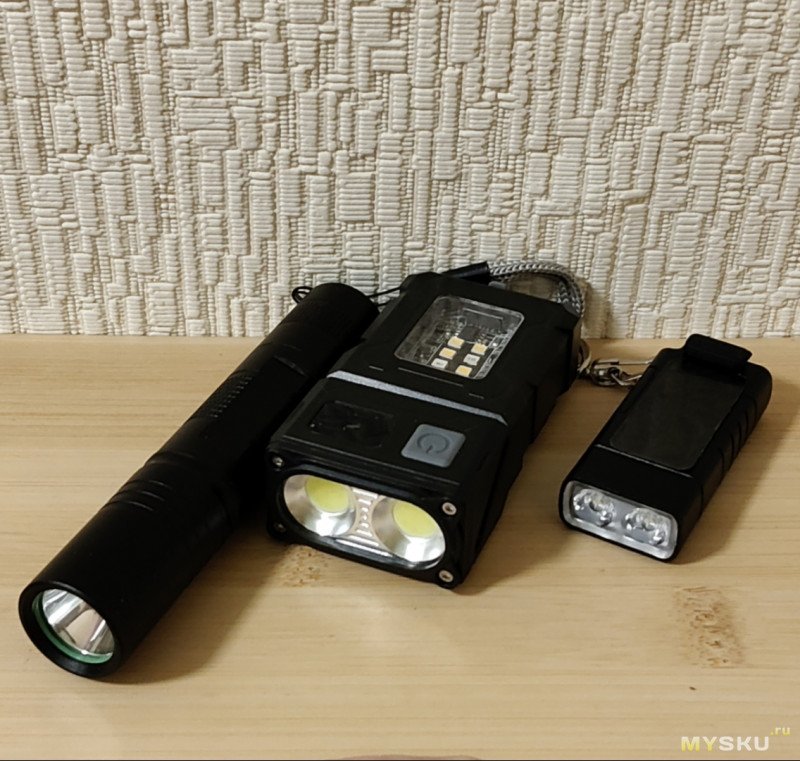

Для домашнего теста-сравнения подобрал:

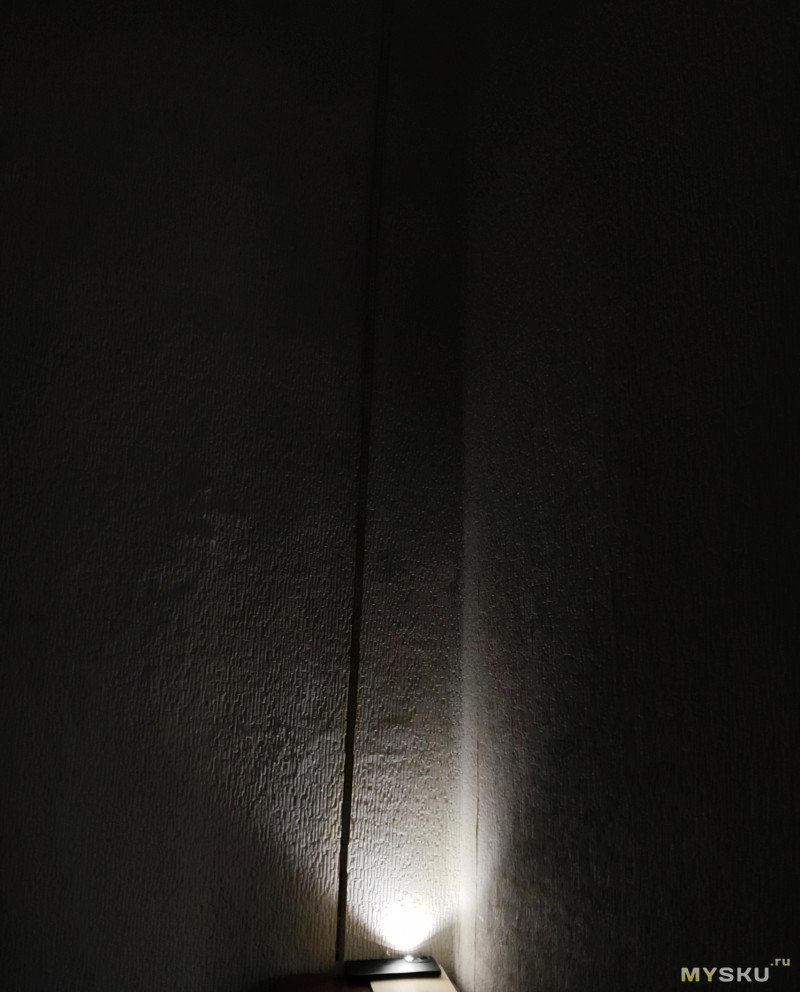

Сравнения лучей и общей картины освещения:
(От пола до потолка — 2.5м, линейка — 2м с делениями по 10см).

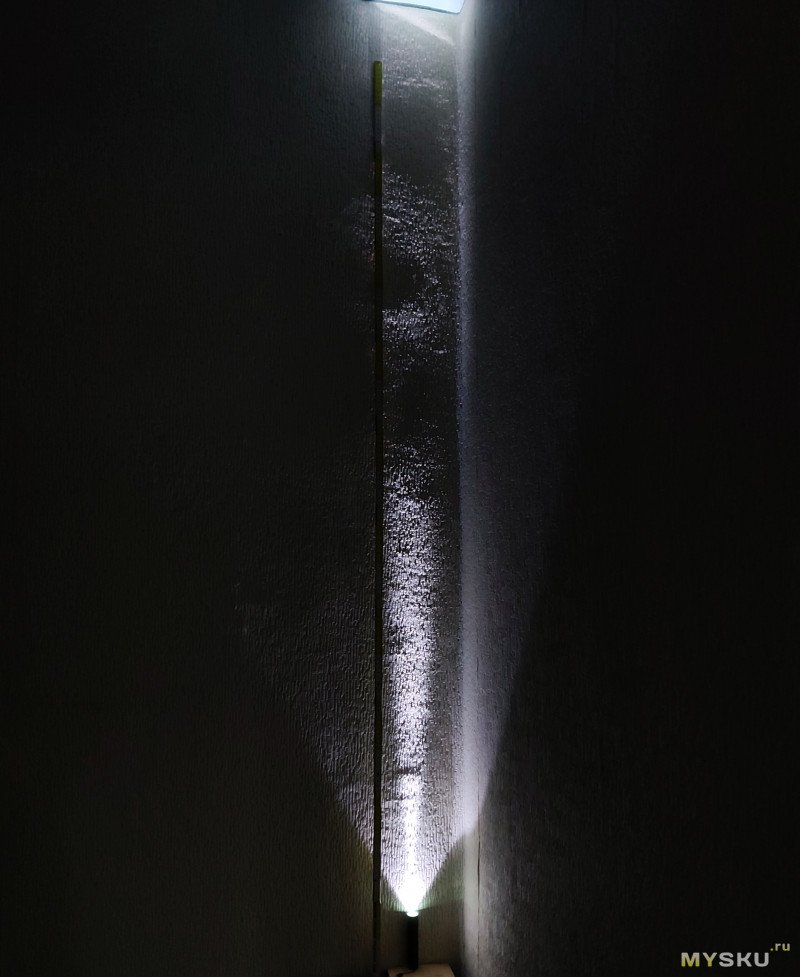

Объект обзора:

Фонарик — брелок

«Фонарик» смартфона:

И вне тестовый экземпляр — «клон Конвоя» за пару соток (покупался очень давно, ссылок не сохранилось):

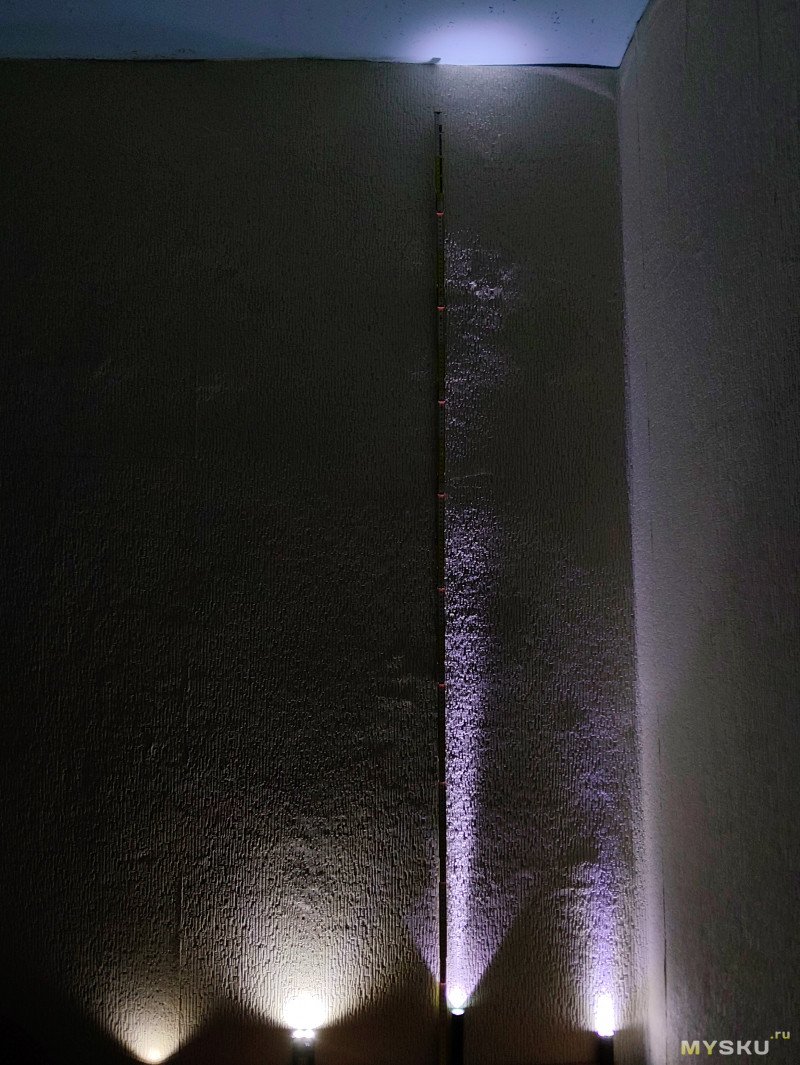

Смартфон, объект обзора, «типа конвой», и брелок тот из заметки:

От скамейки до потолка — 2 метра. Думаю всё наглядно.

Итоги:

✔️ Фонарь для небольших расстояний (буквально 1-1.5 м) очень даже подходит, свет тёплый, с претензией на более дорогие модели (синеву клона конвоя оцените рядом).
✔️ Для постоянного использования вне уличного освещения ночью — нет. Лес, подвалы, не его стихия (случаи крайней необходимости не в счёт, там и спички подойдут).
✔️ Техничность — хороша. Емкость акб и индикатор оставшейся энергии — я в игре. Наключник переезжает на полку фонариков.

Спасибо, что дочитали. Но это ещё не конец.

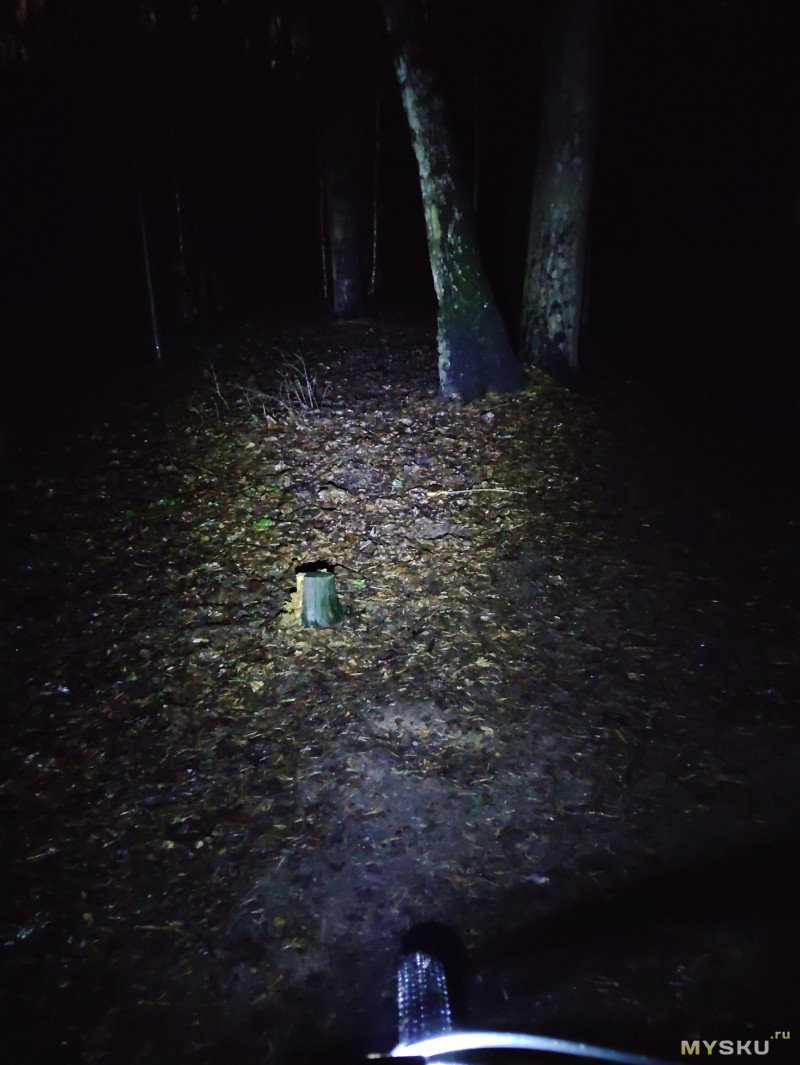

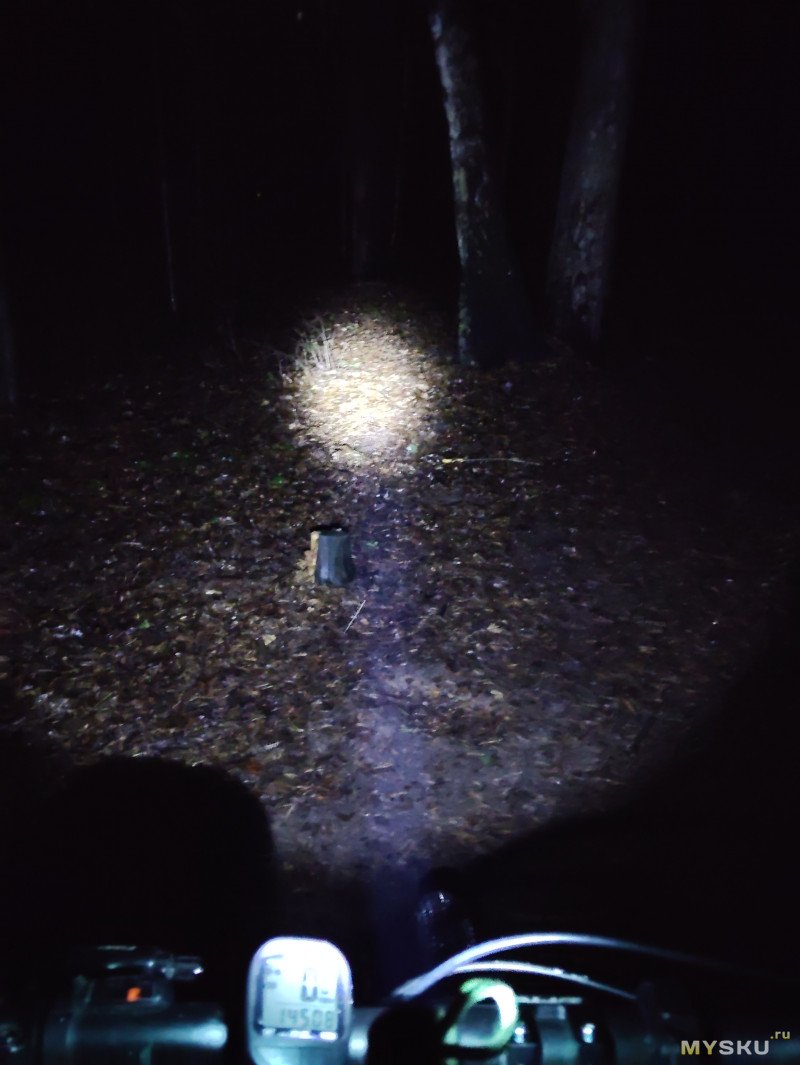

Ps — Прокатимся:

Объект обзора:

Наключник тот:


Клон конвоя:

Видимо наключник реабилитировался, да и внутри него так и не понял cob или led…
