Очередной правильный адаптер 12V-2A. На этот раз Mean Well GST25E12-P1J. Небольшой обзор

В комментарии к ОБЗОРУ адаптера Huawei 12V-2A, Brus15 упоминал про адаптеры от Mean Well. У меня они есть и есть повод посмотреть на внутренний мир. Когда-то смотрели АДАПТЕР Mean Well 12V-2A предыдущего поколения. Там была модель GS25E12-P1J.

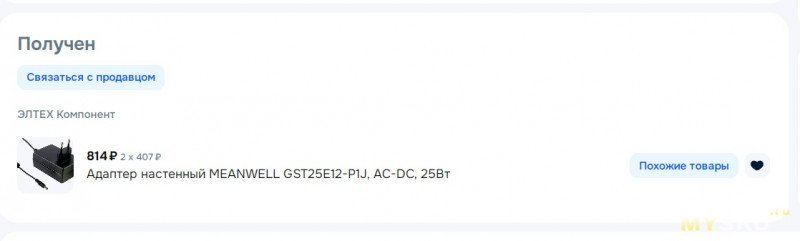

Вообще про адаптеры/БП от Mean Well. Эпизодически бывают акции и цены заметно снижаются. Речь про наши площадки Озон и Wildberries. Брал на Озоне в «Элтех Компонент» за 407руб. Но сейчас вроде контора «Элтех Компонент» ушла с маркетплейсов.

Адаптер приезжает в белой картонной коробке. Фирма Mean Well удивляет с упаковкой — часть БП упаковывает в экологические картонные коробки, часть в мелованные картонные коробки.

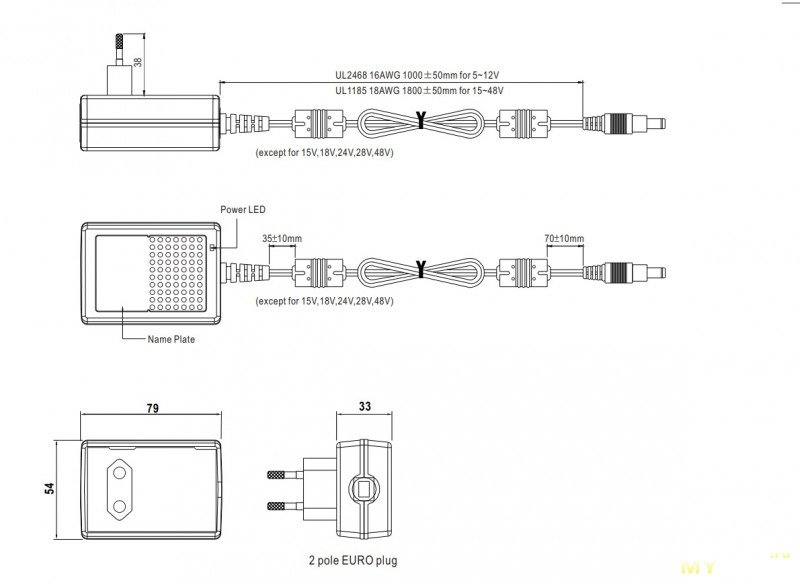

Огромный плюс фирменных БП/адаптеров — это присутствует вся НУЖНАЯ информация и все характеристики и габариты.

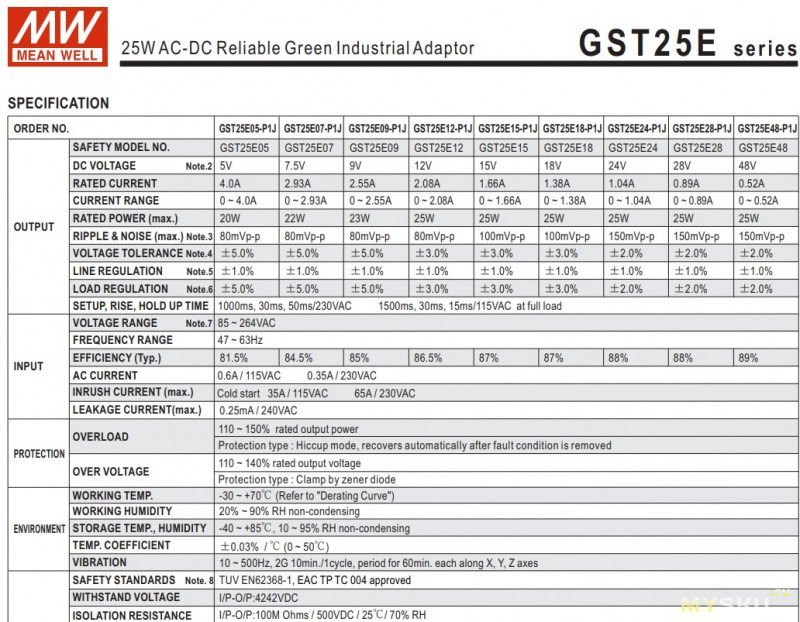

Кратко по характеристикам — 12V/2,08A. Входное напряжение 85 ~ 264VAC. КПД — 86.5%.
Габарит — 79/54/33мм. Кабель заявлен 16AWG, длина около 1 метра, штекер 5.5х2.1мм, носик с усиками и стандартной длины.

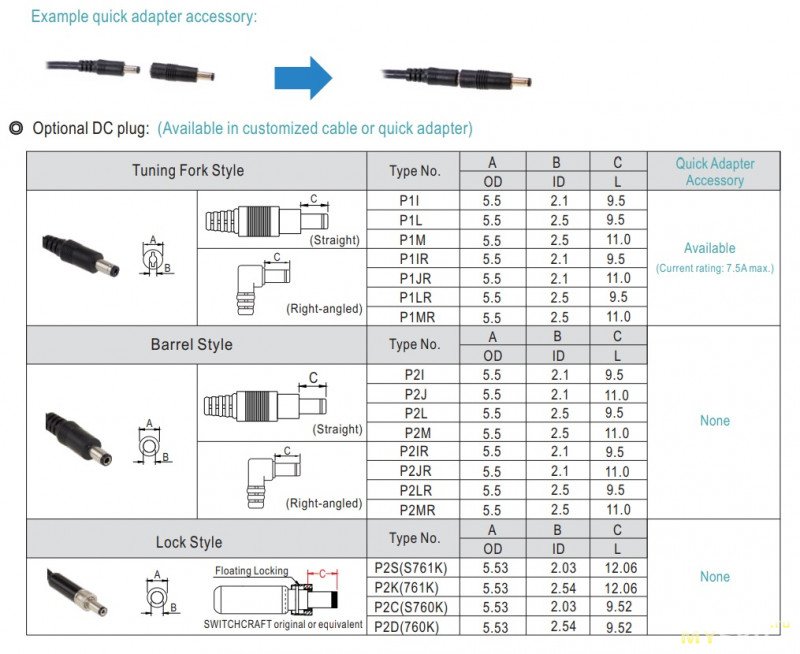

Обратите внимание, что бывают отдельные ревизии с разными штекерами и переходником.
Если нужны другие штекера, то наверное есть вероятность их заказать у наших крупных официалов.
Основное визуальное отличие от предыдущего поколения — изменили кабель. Теперь он плоского исполнения с двумя ферритовыми бочонками. Один провод с полосой и такой ставят по плюсу питания. Один бочонок на выходе из корпуса, другой перед штекером. Кабель отличный по сечению, но относительно жёсткий. Например он уступает нашему проводу ПГВА по гибкости.
Сам корпус внешне вообще не поменялся. Тот же перфорированный корпус. Отверстия не сквозные и попадания пыли внутрь корпуса, опасаться не стОит. Есть окошко под зелёный smd-светодиод на плате.

Внешний вид интересовал мало — как обычно берём большой нож и молоток. Здесь нужно совсем аккуратно и прилагать небольшие усилия. С торцов корпуса есть защёлки. Под платой есть изолирующая прокладка.
Имеем следующую картину:

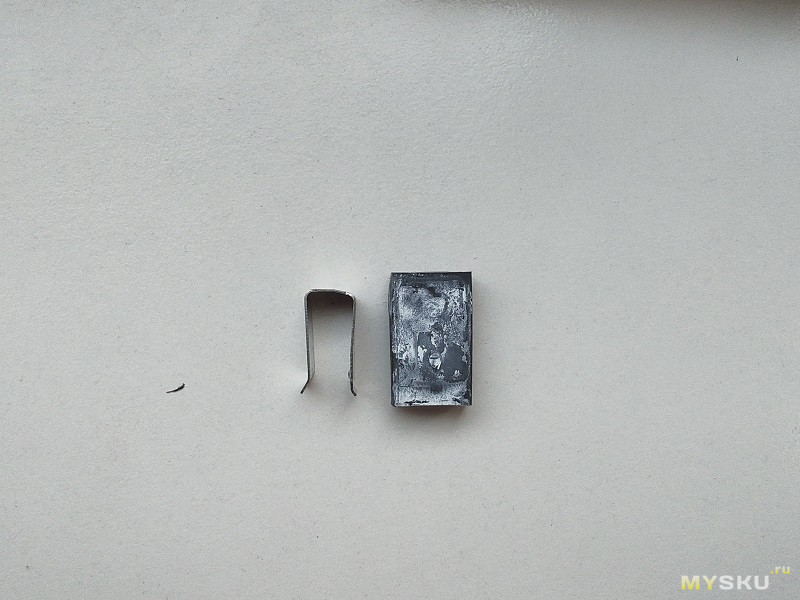

Перед извлечением платы из корпуса, необходимо снять защёлку-прижим с диодной сборки. Сам пятачок-радиатор вклеен в корпус адаптера. Пайка нормальная, но сам современный экологический припой, у Mean Well, мне не нравится.

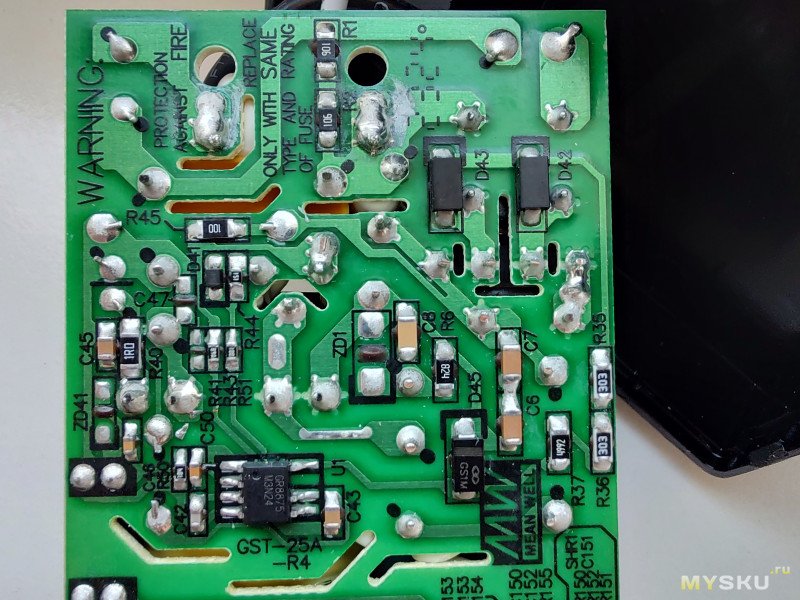

Горячая часть и микросхема ШИМ GR8875 (SOP-7) — ДАТАШИТ.

Холодная часть.



По элементам.
Пластиковый предохранитель 250V-2A. Зелёный небольшой термистор SCK015 (1 Ом/5A). Жёлтый Х2-конденсатор (15мм по выводам), судя по габариту 275V-0,22uF. Хороший синфазный дроссель. Диодный мост — KBP408G (800V/4A).
Ключевой транзистор — K6A60D (600V/6A, корпус 220 пластик, без радиатора). Мне совсем не нравится такое исполнение без радиатора. Мелкий конденсатор по ШИМ — 25V/47uF (указано JH и серия CD282L).
Высоковольтный конденсатор от придворной конторы Lelon — 400V/47uF (16/20мм). Уменьшили габарит этого конденсатора. При прочих равных, он уступит конденсатору со старым размером 16/25мм.

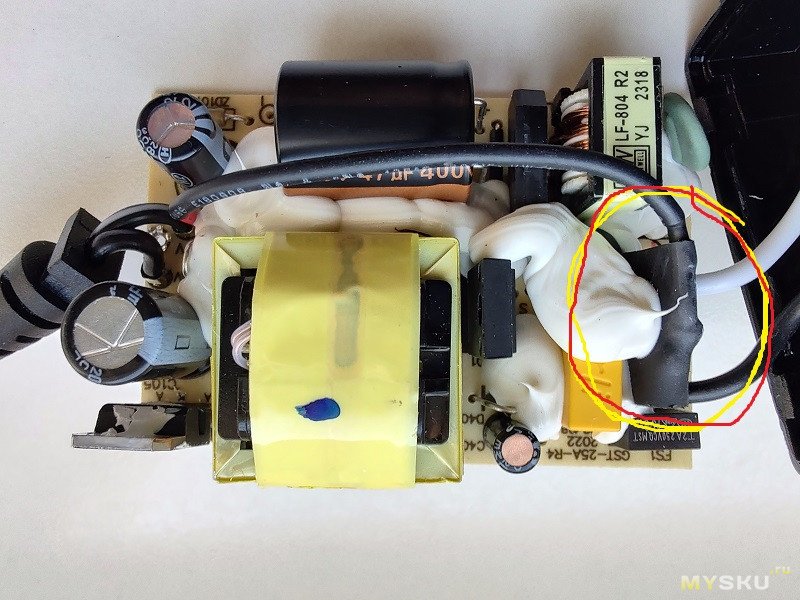

В обзоре на старый адаптер GS25E12-P1J уже отмечал, что там совсем не оставили место под Y-конденсатор. Он выпирал и не вписывался в габарит платы. Здесь похоже его переместили к входной части и проводом соединили с холодной частью. Всё закатали в термоусадку.

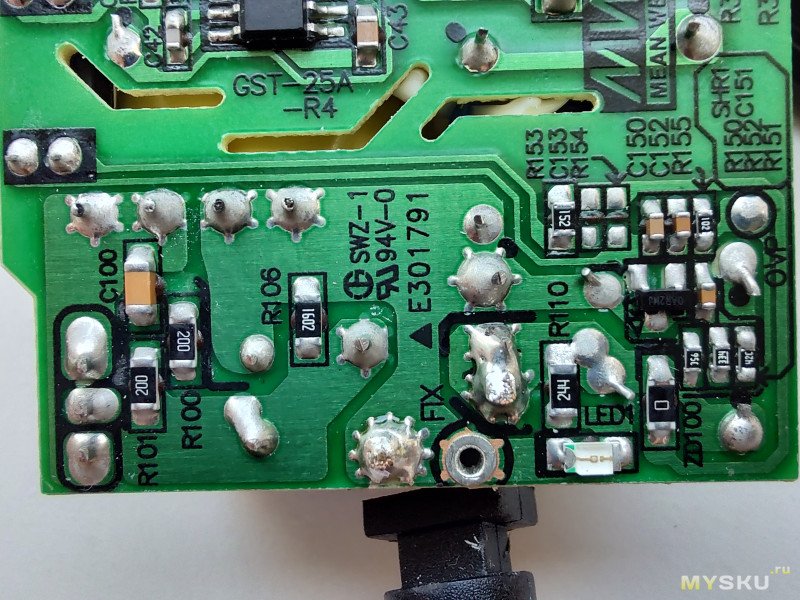

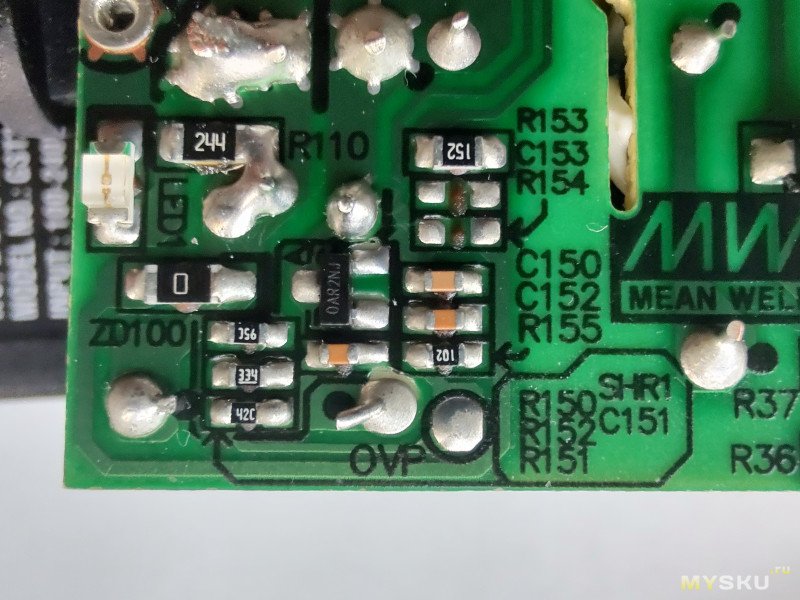

Холодная часть.
Любимый Mean Well оптрон 817b. Диодная сборка STPS20H100CT (20A/100V). Установлена через термопрокладку-колпачок, есть ферритовые бусины. Термопаста была.
Это не просто какая-то диодная сборка Шоттки — контора Mean Well идёт по пути унификации деталей и сокращения номенклатуры. Они же будут и в БП серии LRS.
Основной конденсатор 25V-820uF (10/20мм), серии Rubycon ZLH. Потом совсем небольшая индуктивность и небольшой конденсатор 25V/220uF (указано JH и серия CD282 без буквы L).

Выходное напряжение 12,2V. Защита по току сделана почти без запаса, будет срабатывать примерно на отметке 2.2A.

Делал быстрый вариант ТО — только из уважения к солидной конторе, запаял на выход фирменный полимерный Panasonic 16V/1000uF (16SEPF1000M) до индуктивности. Про них уже говорил — увидел их за «две копейки». Долго на них смотрел и не мог понять где подвох. В итоге их заказал и сразу кратно увеличили цену. Про них забыли в «Промэлектроника». Тогда же про них писАл и uncle_sem в личку, увидел что есть доставка в Беларусь. После индуктивности поставил полимерный 16V/470uF.
И заменил родной/мелкий конденсатор по ШИМ (25V/47uF) — поставил 50V/47uF (Rubycon YXJ).

Небольшая и частая особенность в БП у Mean Well. Это для тех, кто любит вскрывать БП и смотреть внутренний мир.
Очень осторожно извлекаем плату из корпуса. Обязательно разряжаем и проверяем напряжение на высоковольтном конденсаторе. По памяти, там очень долго будет сохраняться высокое напряжение.

Подводим итог — качественный адаптер от именитой фирмы. Но адаптеры у них на втором месте и там нет ничего необычного. Стандартный качественный адаптер для дома. По акциям и распродажам смело покупаем для домашнего использования.
Мои придирки — не нравится исполнение ключевого транзистора без радиатора. Можно было поставить и брендовый конденсатор по питанию микросхемы ШИМ.

У меня всё. Всем здоровья и удачи.
