Продолжаем тему с недорогими и правильными адаптерами 12V-2A. На этот раз клетчатый адаптер Huawei 12V-2A

Дошли руки до этого клетчатого адаптера Huawei, давно хотел их посмотреть, про них упоминал в ЭТОМ ОБЗОРЕ. На цену сильно не смотрите, меняется почти каждый день, брал за 380руб по ссылке.

Итого имеем — продавец Reftel. Он же и эти адаптеры есть на Wildberries (артикул 342394142) и на Яндекс-маркете (артикул 103797609771). Цена везде разная.

По продавцу — он указывает и название Huntkey, но приехали именно адаптеры Huawei. Перед покупкой пробивал и КОНТОРУ Huntkey — всё с ней нормально и понятно. Делают продукцию по заказу крупных клиентов.

Заказ приехал почти моментально в Зап.Сибирь — отправляли из склада Новосибирска. Это информация для жителей Зап.Сибири. Запихнули два адаптера в картонную коробку и каждый адаптер в своём пакетике. Сама коробка под один адаптер, но уместились оба.
Посмотрев на ассортимент продавца, ожидал что будут б/у или ремонтные адаптеры. Там почти всё — это операторские вещи от провайдеров. Но, визуально, не обнаружил видимых следов эксплуатации — кабель был в скрутке похожую на фабричную, корпус чистый, даже белая (торцевая) этикетка, без следов эксплуатации.

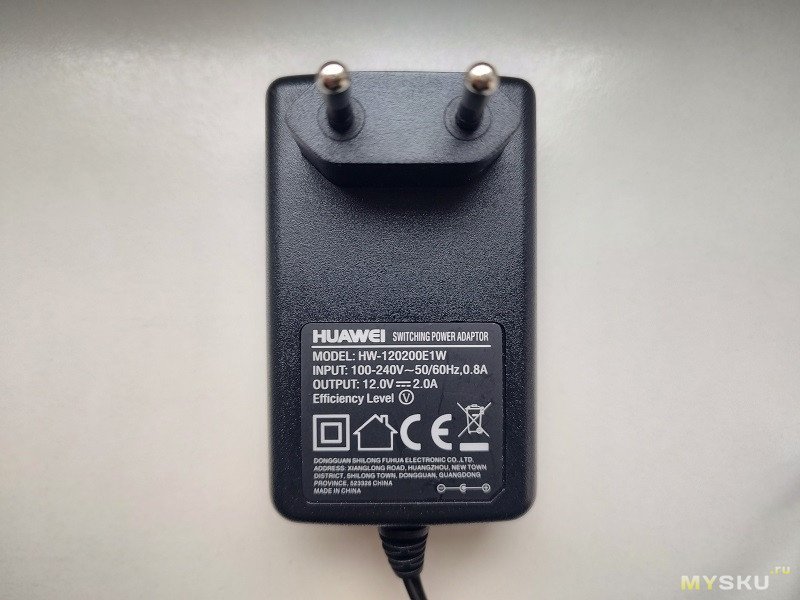

Модель с этикетки — HW-120200E1W. Этот адаптер есть на сайте HUAWEI — ССЫЛКА.

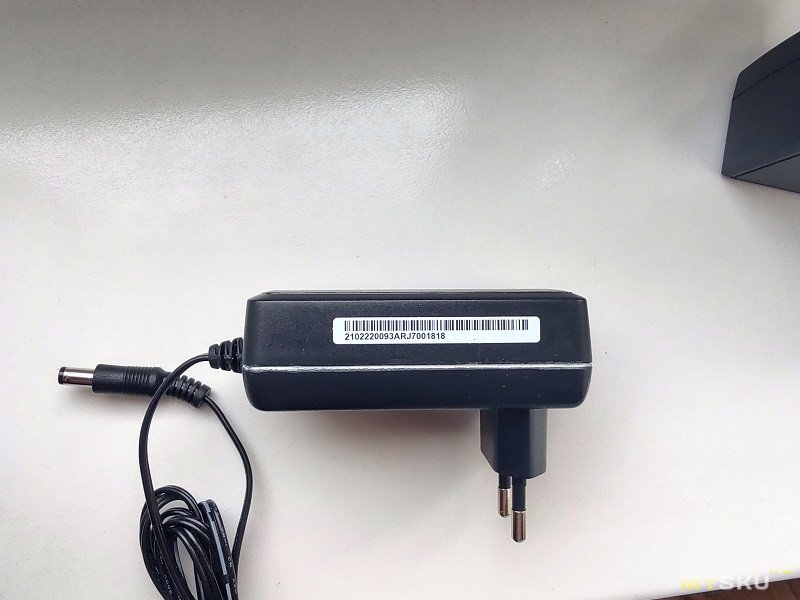

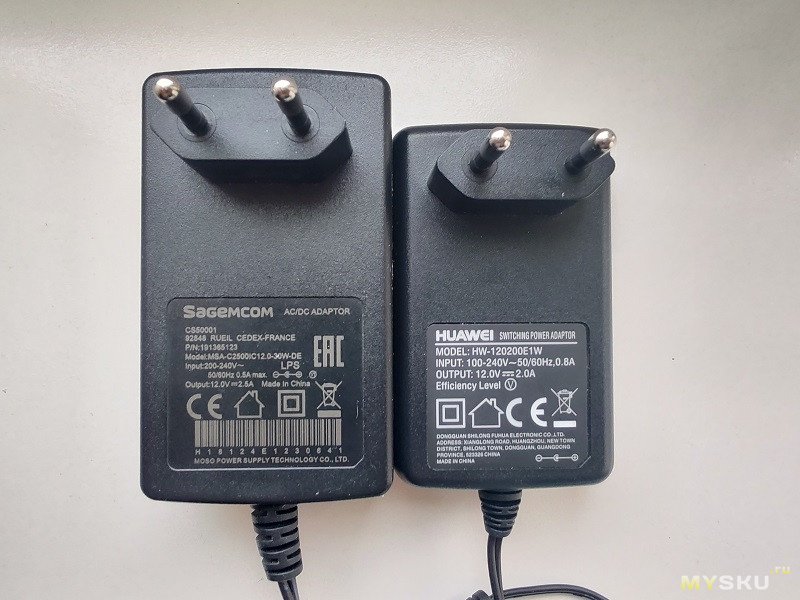

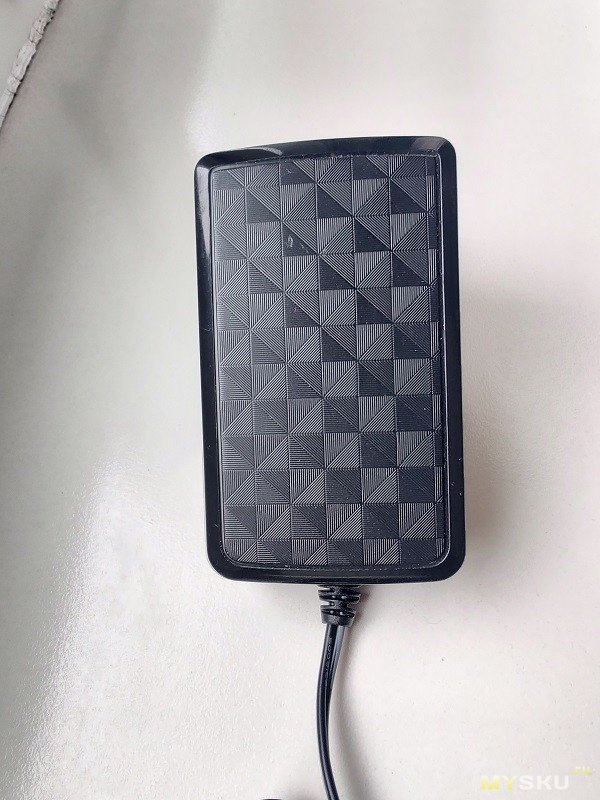

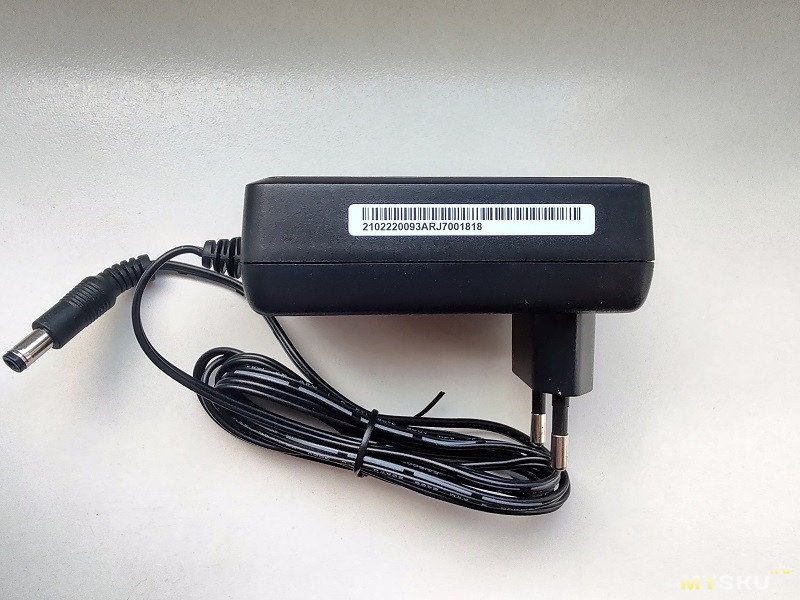

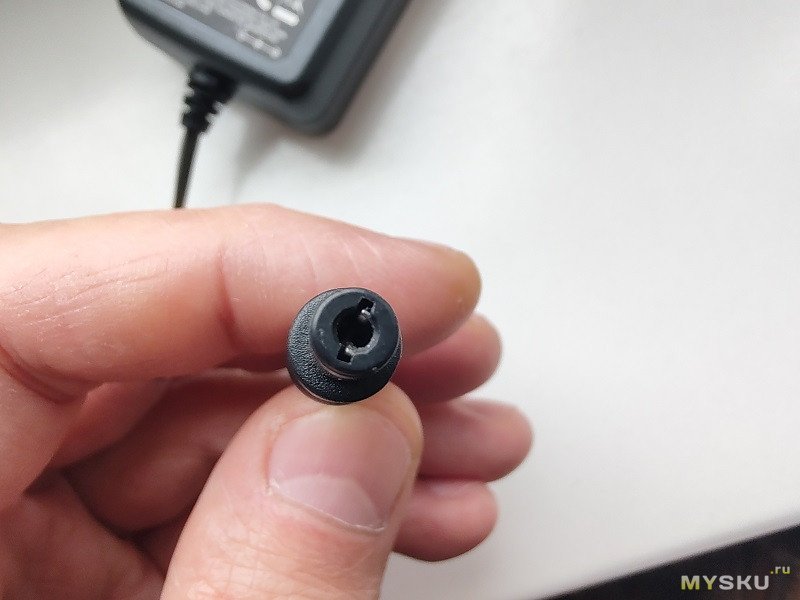

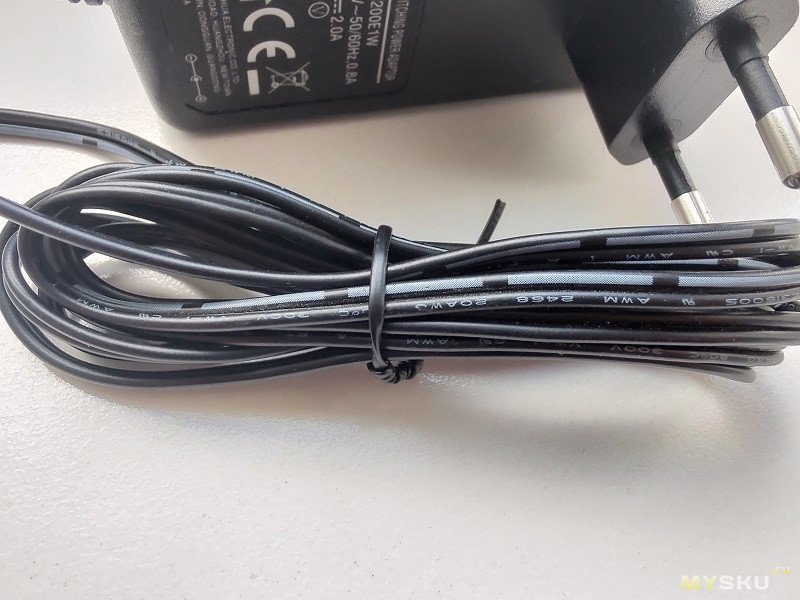

Компактный адаптер — размер примерно 85мм-51мм-28мм. Кабель плоского исполнения на 20 AWG, длина 1.5 метра, штекер 5.5х2.1мм. Носик стандартной длины. Для понимания габарита сравнил с адаптером Sagemcom 12V — 2,5А.


Толщина корпуса меня ввела в заблуждение. Считал, что дома есть конденсаторы на замену, но я ошибался. Внешний вид интересовал мало — достаём большой нож+молоток. Одна плата делала нервы — была хорошо приклеена с торцов и к дну корпуса. Вторую плату извлёк из корпуса намного легче.

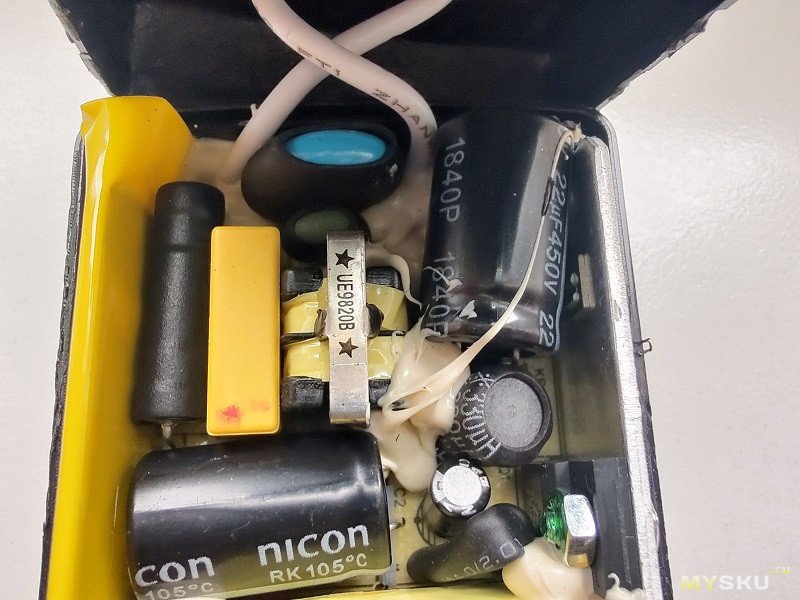

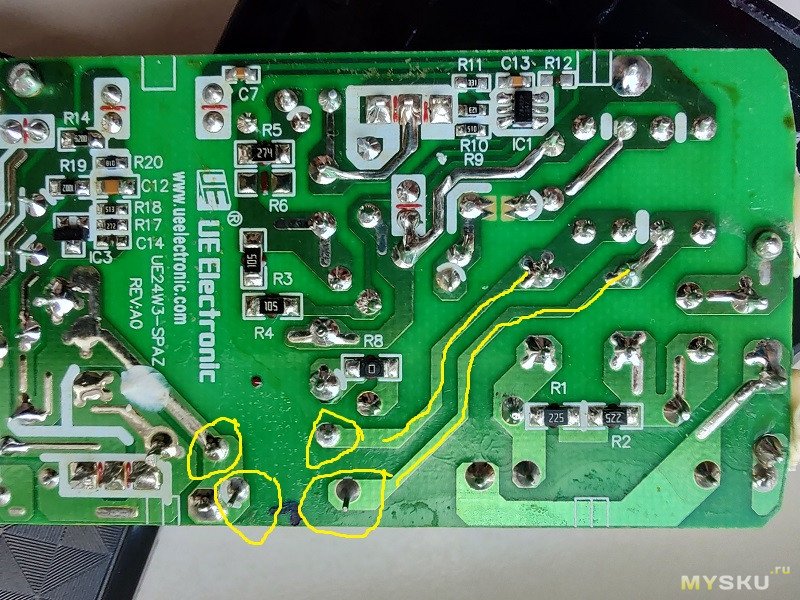

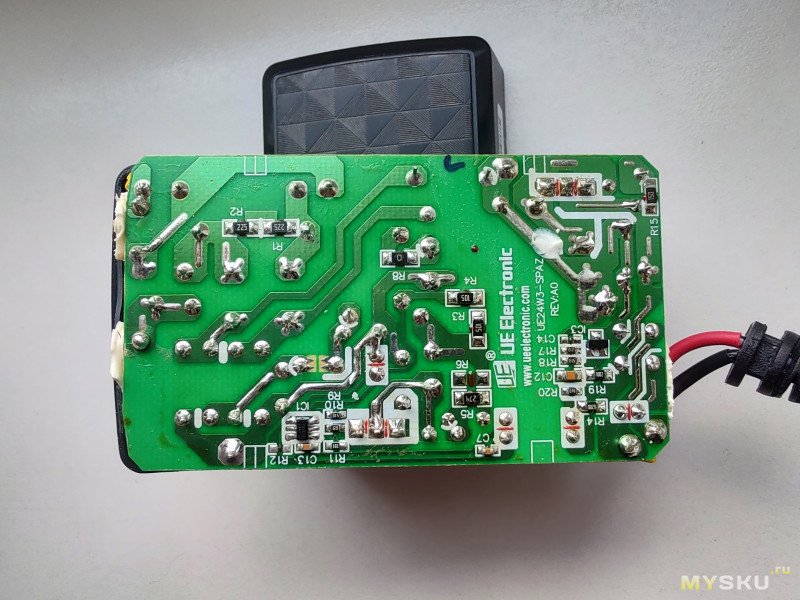

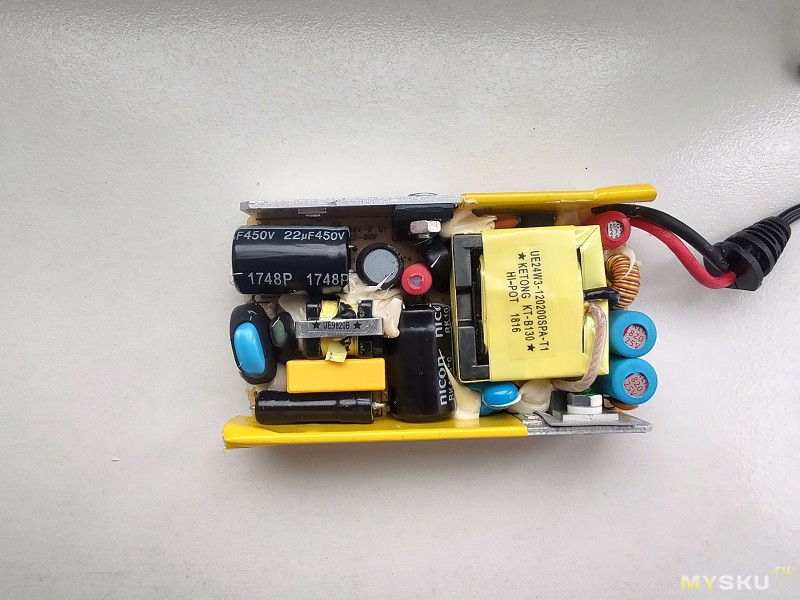

Имеем следующую картину:

В принципе на этом можно заканчивать обзор для обычных пользователей адаптеров и БП.
Только одного вида самой платы уже достаточно — это правильный/качественный адаптер. Всё сделано как надо и фабричным методом.
Огромный предохранитель в изоляции, есть герметик, термистор и варистор присутствуют и они в термоусадке, фильтр, большие радиаторы с изоляцией в нужном месте. Соответствующего размера трансформатор (дроссель), нужная ёмкость высоковольтных конденсаторов. Даже надели цветную термоусадку на выходные провода перед кабельным вводом в корпусе.

Это всё признаки качественного изделия и вопросов к этому адаптеру, глобально, нет. Можно смело заказывать и использовать дома. Это фирменный/оригинальный адаптер.

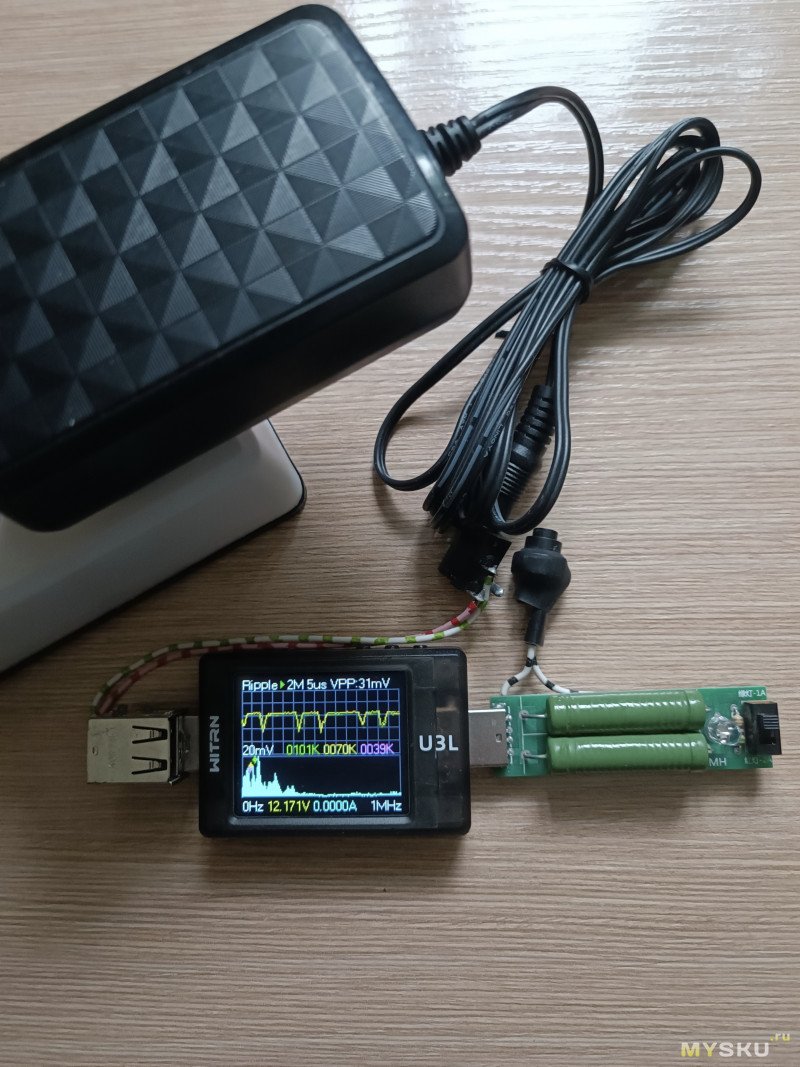

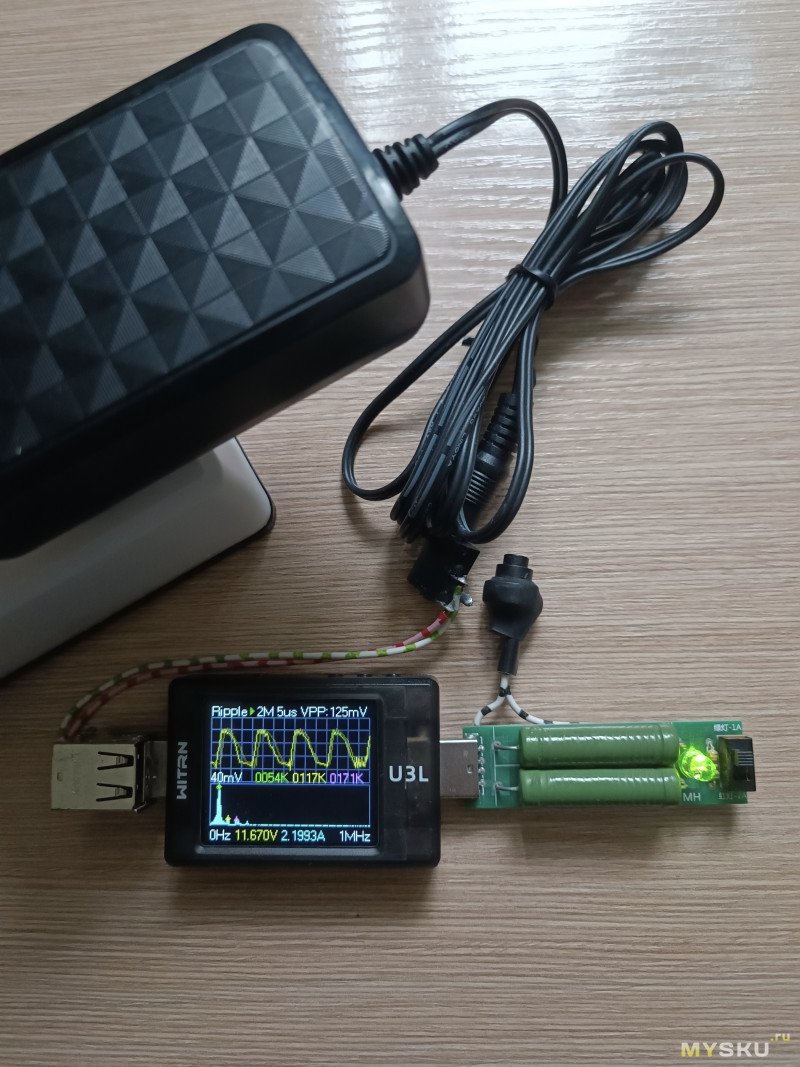

Выходное напряжение под 12.2V, защита срабатывает после тока 3А (примерно после 3.2A).

Дальше по некоторым деталям и про один момент которые не понравился. Но это мои личные придирки, чтобы побухтеть когда нет хорошего настроения.

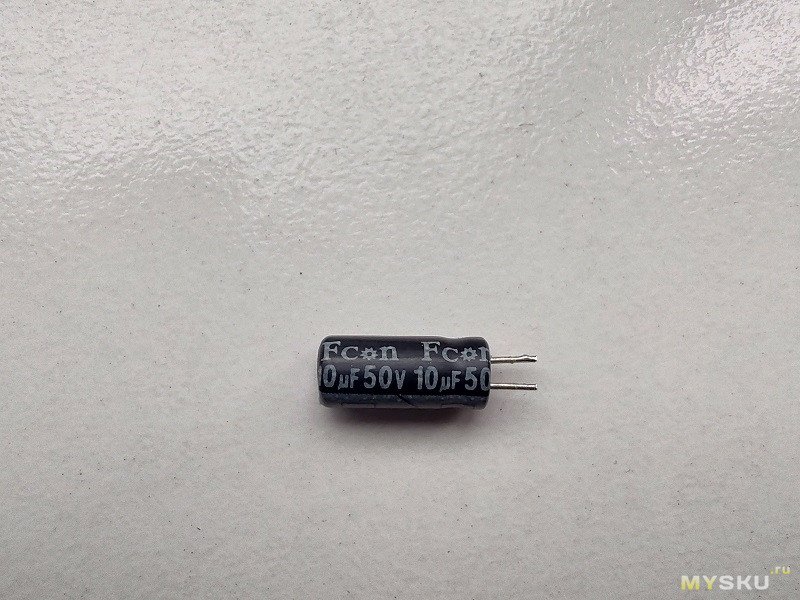

Не стал сильно ковырять элементы — микросхема ШИМ OB2273. На одной плате получилось её считать и сфотать. Конденсатор по ШИМ — 50V/10uF.

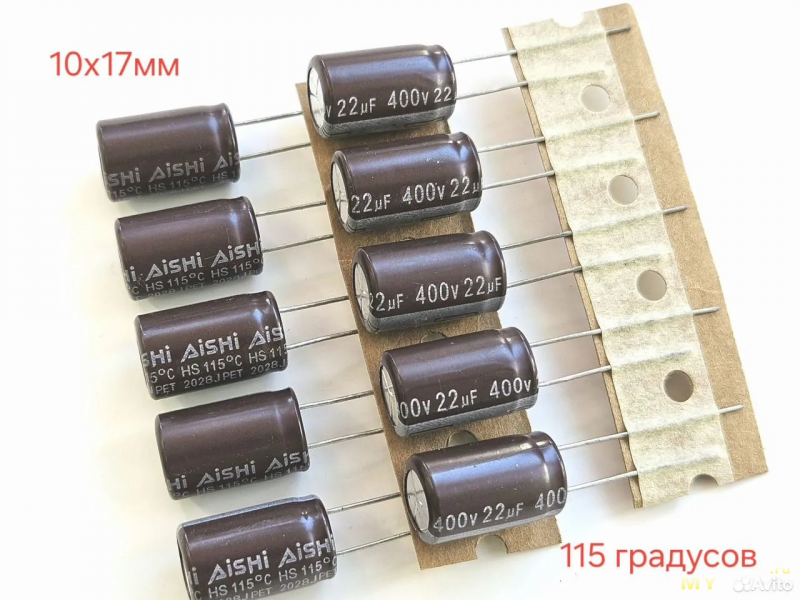

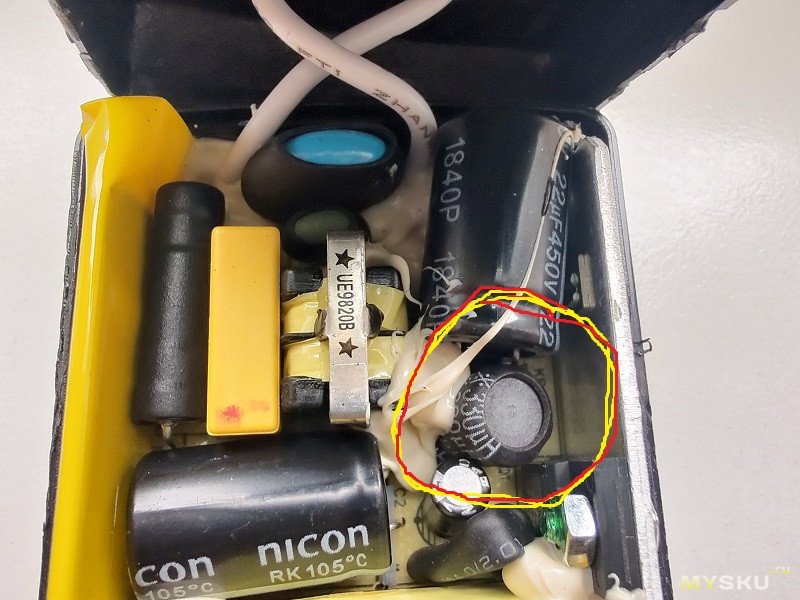

Высоковольтные конденсаторы — два 450V-22uF (примерно 12.5/20мм). Между ними установлен дросселёк — на термоусадке маркировка 330uH.

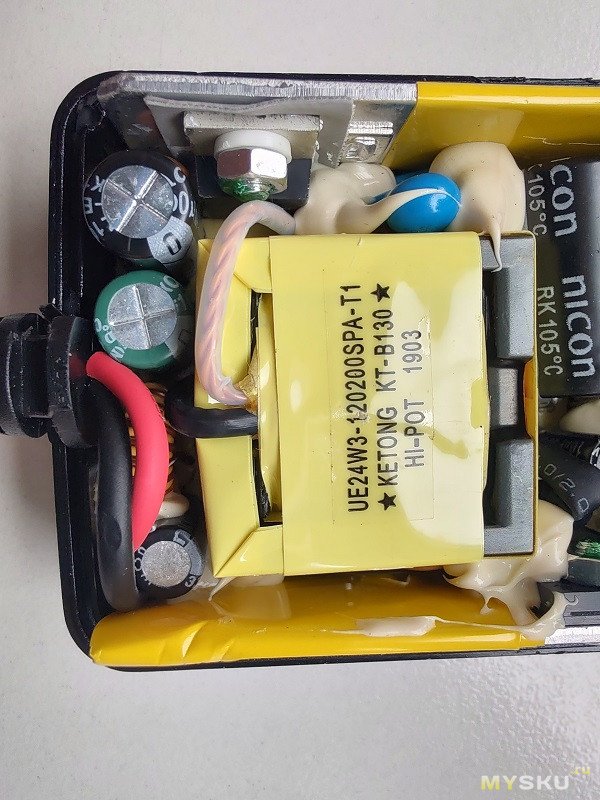

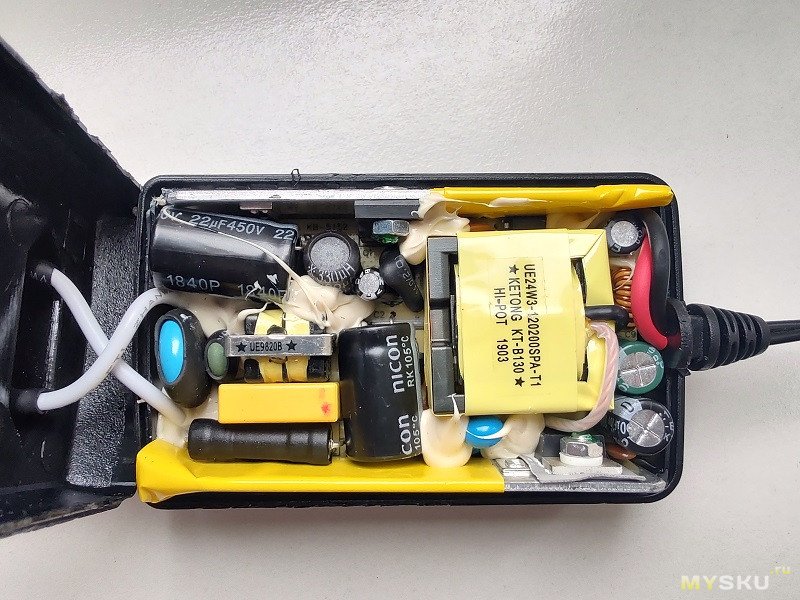

На всякий случай фото горячей части.

Ключевой транзистор CS4n60 (220 пластик, 600V-4A).

Есть аж два Y-конденсатора залитых герметиком. Стандартный оптрон 817.


Холодная часть.
Диодная сборка — MBRL20100… (100V-20A, корпус 220 метал). Без бусин, установлена с термопрокладкой. И на ключевом транзисторе и на диодной сборке есть фиксатор резьбы.

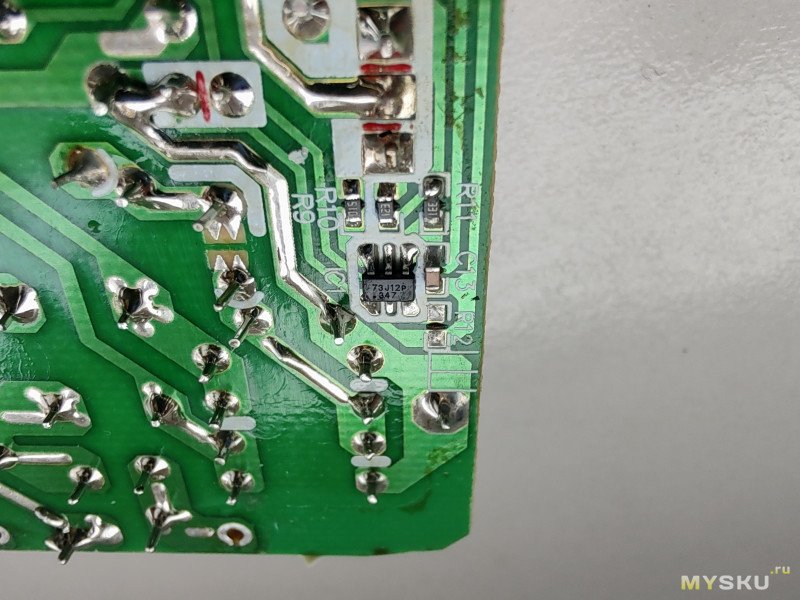

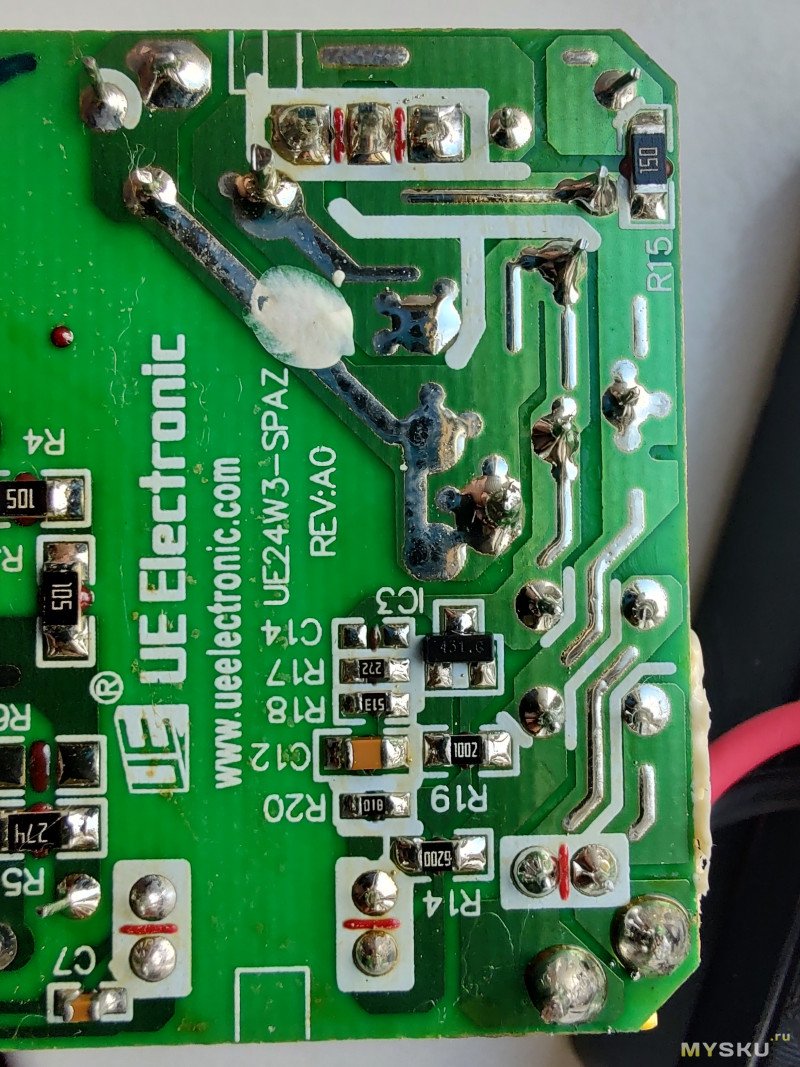

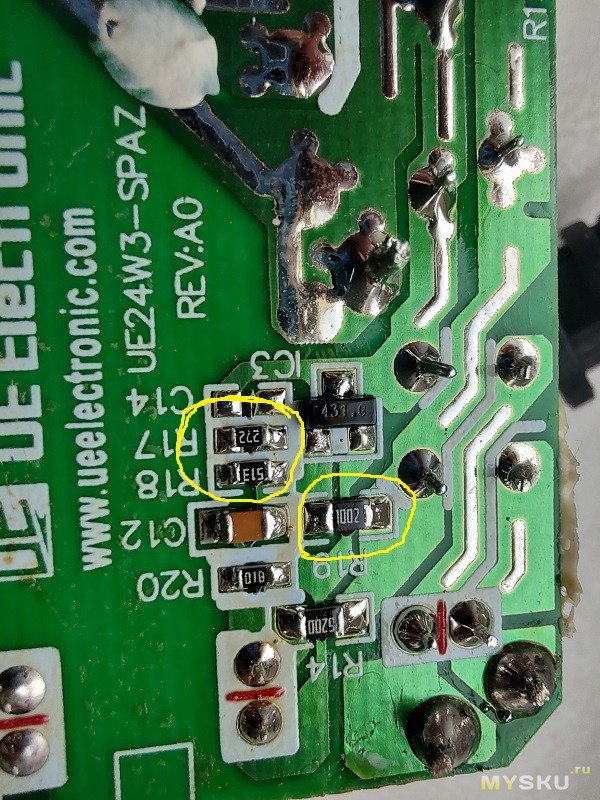

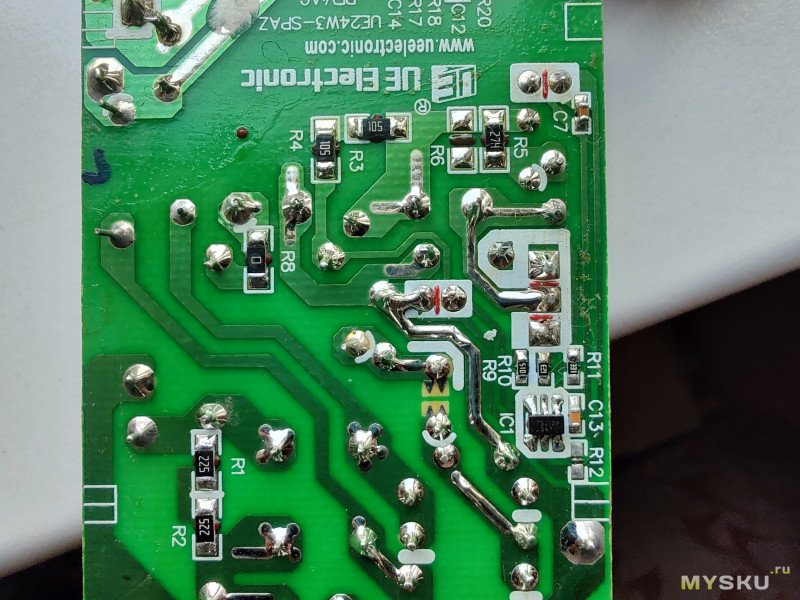

Пометил smd-резисторы по TL431. Один типоразмера 1206 и два 0805.

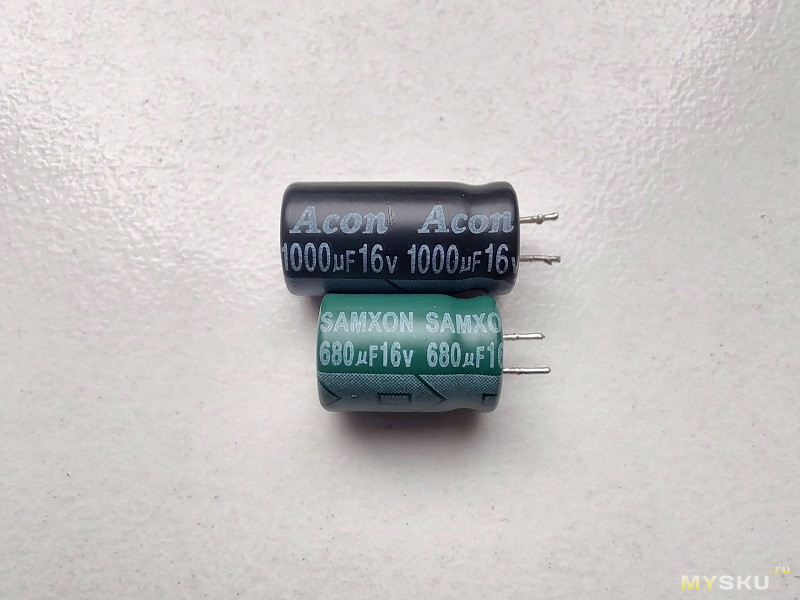

Выходные конденсаторы — основные Acon и Samxon. Один 16V-1000uF и другой 16V-680uF. Затем хороший синфазный дроссель и мелкий 16V-330uF (на 6.3мм).

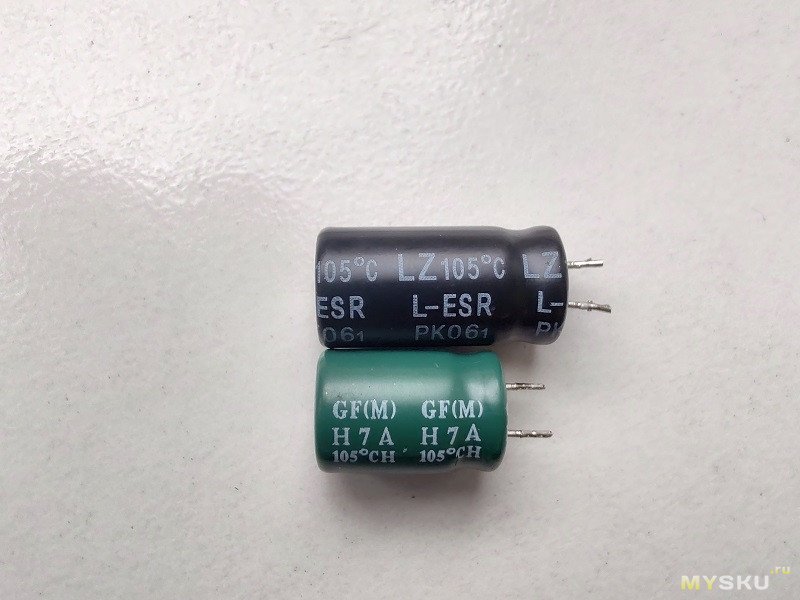

И вот здесь меня ждало личное разочарование. Видя толщину корпуса, считал что у меня в любом случае есть дома фирменные конденсаторы для ТО. Но не тут-то было. Там конденсаторы диаметром 8мм и нужны только до примерно 15мм высотой. Дома есть нужные фирменные на 10мм (даже полимерные), но они не подходят по диаметру. Дома есть обычные фирменные 16V-1000uF и 25V-680uF с диаметром 8мм. Но вот только они высотой 20мм (Rubycon ZLH).

У китайских/азиатских конденсаторов заявлены хорошие серии и Low ESR. Только мой организм пока не верит и не воспринимает конденсаторы диаметром 8мм и высотой 15мм, с ёмкостью аж 1000uF. Ну не видел я брендовых конденсаторов, с правильных серий, с таким габаритом/ёмкостью.

В итоге на один адаптер поставил фирменные/обычные КОНДЕНСАТОРЫ 16V-680uF (8/15мм). Эти давно были дома. А на другой заказал ПОЛИМЕРНЫЕ 25V-820uF (8/14мм). Не совсем доверяю китайским полимерным конденсаторам, по рабочему напряжению. Поэтому заказал на 25V. Приехали с маркировкой RLTZ как в ЭТОМ ОБЗОРЕ. По ШИМ ставил Samwha WL 50V-10uF.
В пятницу приехали полимерные 25V-820uF и вчера, по быстрому, сделал второй адаптер. Даже удалось заняться химией, пока никого не было дома — покрасил ЛАКОМ и намазал ГЕРМЕТИК.
После перекура, перед склеиванием корпуса, хотел лезть и доставать традиционный темный клей-герметик. А потом решил, что ведь мы художники и нужно следовать современным трендам. Контраст белое с чёрным. И на столе уже есть открытый белый герметик после платы. Короче склеил корпус белым герметиком.

Особенность платы — оставлены очень длинные выводы у элементов. Производитель забил их откусывать, там это не требуется. Это снижает шанс появления этих плат на китайском рынке б/у и разбора. В корпусе есть выступы под плату. То есть, сама плата не лежит вплотную на дне корпуса, есть небольшой зазор.

Общий итог — качественный адаптер для домашнего применения. Цена, на разных площадках и в разные дни, от примерно 340руб с доставкой. У меня только личные придирки по поводу современной тенденции к уменьшению размеров. И то когда плохое настроение. Если бы на выходе было место под конденсаторы 10мм, либо корпус был немного выше, то поставил бы оценку 5. Но это только личные мелкие придирки. Особенность почти всех таких фирменных адаптеров для сетевых применений — на выходной части, почти всегда, не будет классического фильтрующего дросселя. Будет только синфазное колечко на выходе платы, либо, в его отсутствии, будет ферритовый бочонок на кабеле.
На фирменных БП/адаптерах для общего применения — почти всегда будет классический фильтрующий дроссель (стержень).

У меня всё. Всем здоровья и удачи.
