БП Foxline FL-19AD150 150Вт/19В/7.9А с разьемом 2.5x5.5мм
- Цена: была 313р
- Перейти в магазин
На днях коллега dens17 рассказывал про интересный бп, с рассмотрением его потрохов, но вот про его поведение в первозданном сказано было немного, как и в прошлый раз займемся исправлением этого. Отдельно напомню про предыдущий 120Вт бп того же происхождения.
upd. так же посмотрел, что получается при перестройке напряжения на 12 и 24В — результат вызывает вопросы.
Про БП стоит отметить, что он собран по резонансной топологии (LLC) и оснащен корректором коэффициента мощности (APFC).

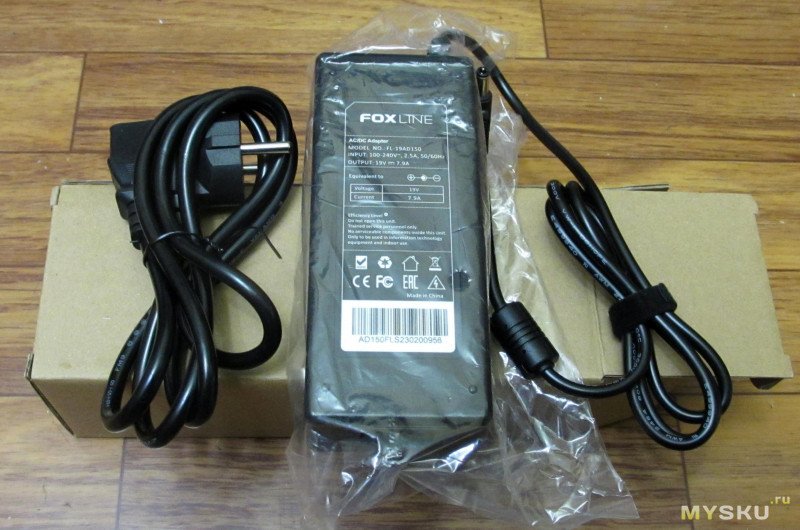

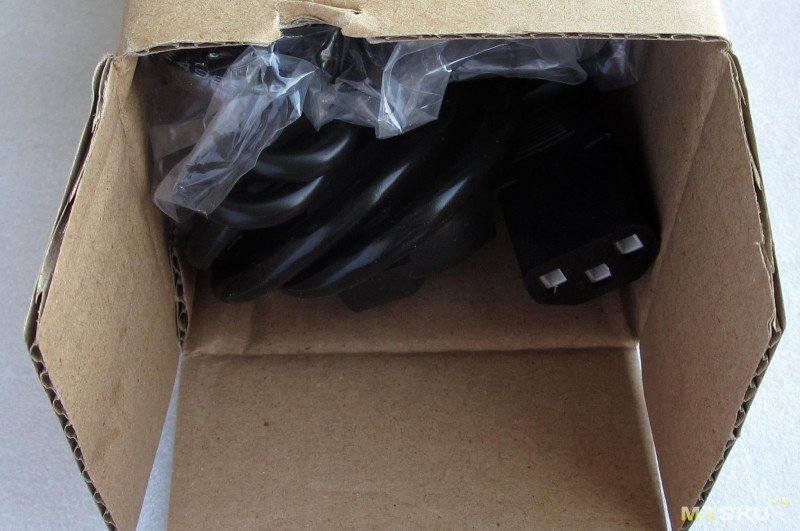

Упакован в картонную коробку, открывается с торца:
Комплект — кабель питания и стяжка:

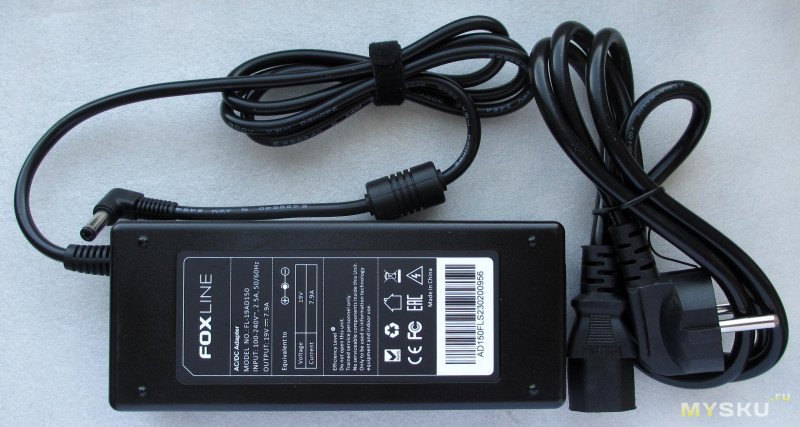

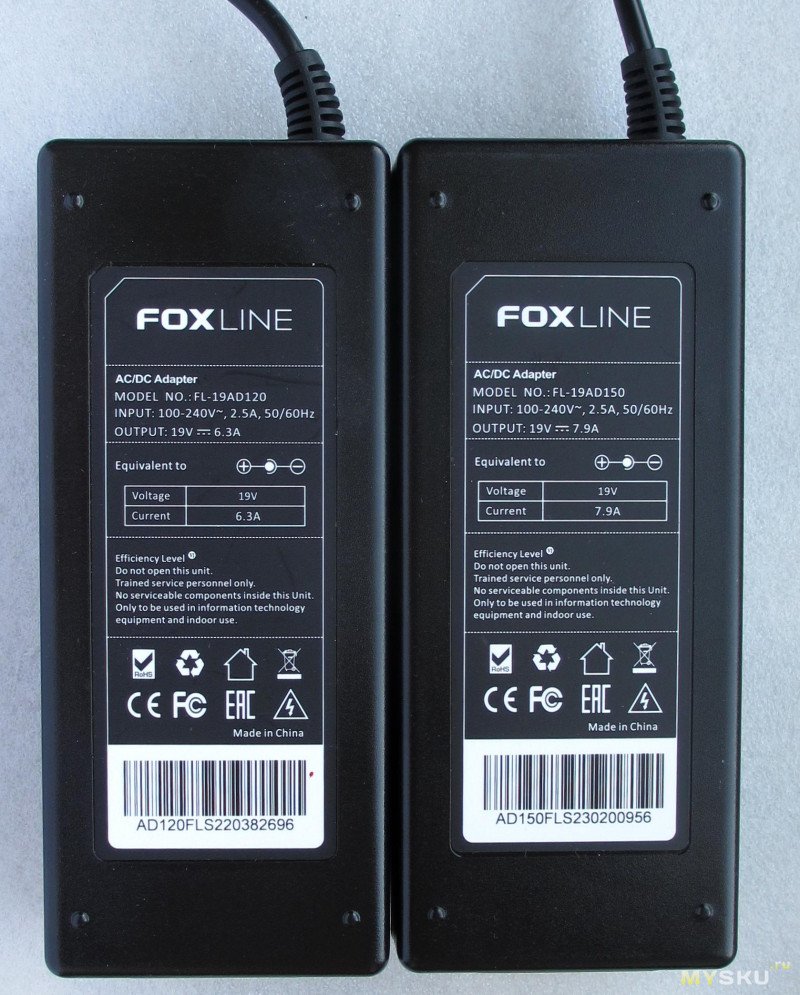

Корпус полностью идентичен 120Вт модели и по конструкции и по размеру — 36.6(37.6)*62.8*150.6(170)мм, в скобках включая выступающие части — «ножки» и вывод кабеля:

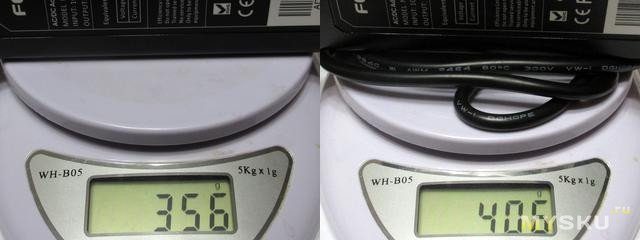

Масса подросла с ~317 до 356г, а вместе с кабелем чуть больше 400г:

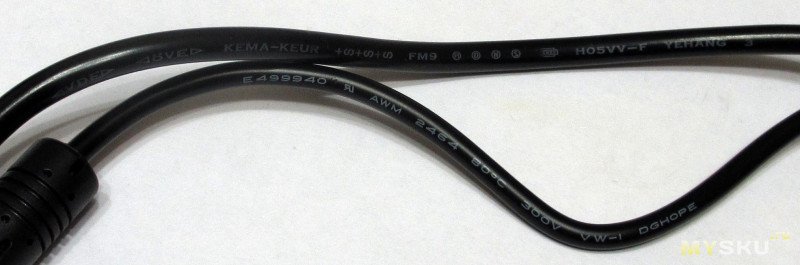

Выходной кабель длиной 105см, диаметром 5мм, сетевой — 108см, без учета разьемов, достаточно мягкие, маркировки сечения на обоих нет, немагнитные.

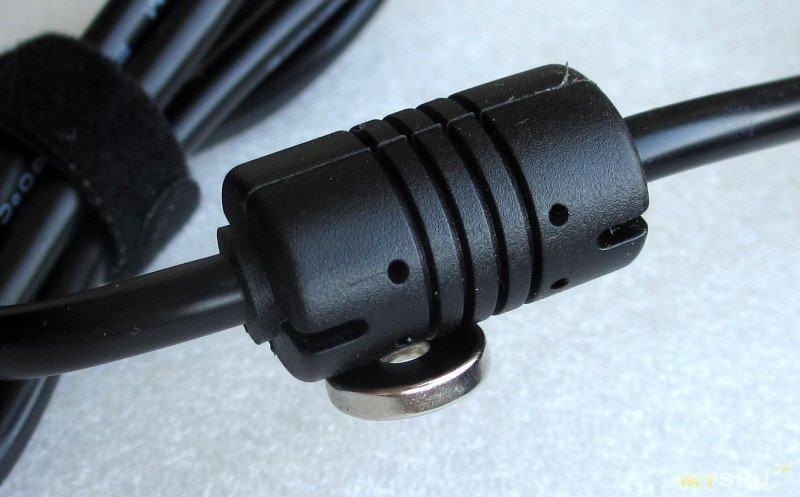

Ферритовое кольцо присутствует:

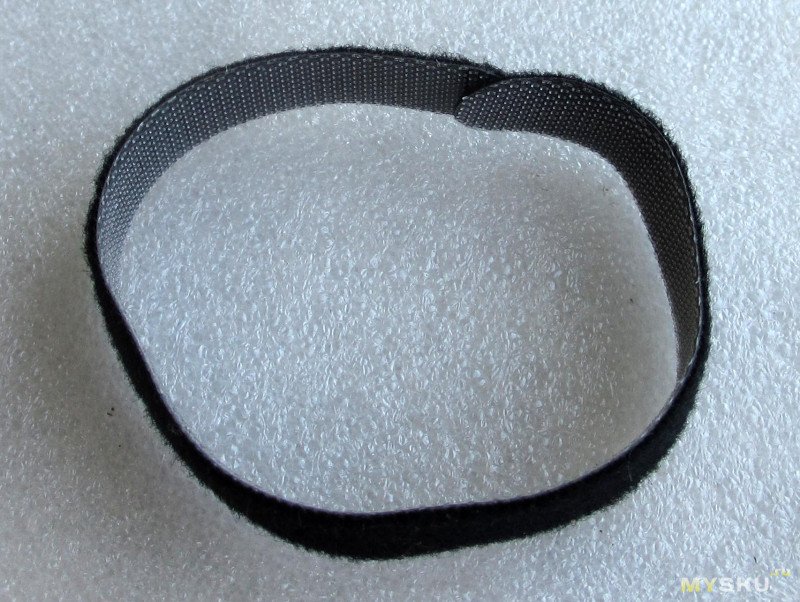

Стяжка без петли и норовит потеряться:

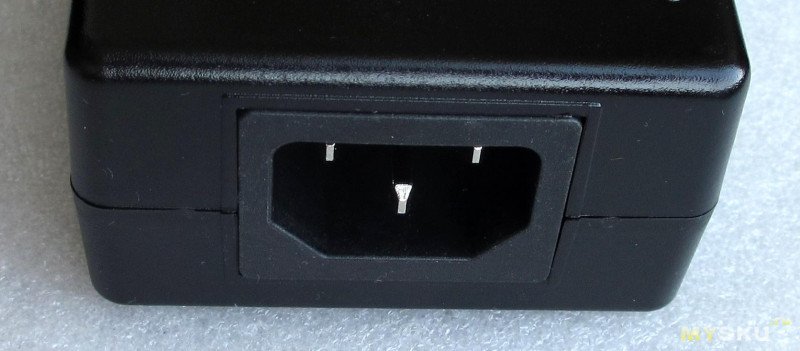

Входной разьем С13:
Сопротивление выходного кабеля ~26+28мОм, учитывая длину похоже на awg18:
Потребление без нагрузки гуляет от 0 до 0.4Вт:
Для сьема максимальной мощности пришлось каскадировать обе наличные нагрузки, при этом dl24 измеряла суммарное потребление, а вторая ее разгружала, принимая на себя сотню ватт.

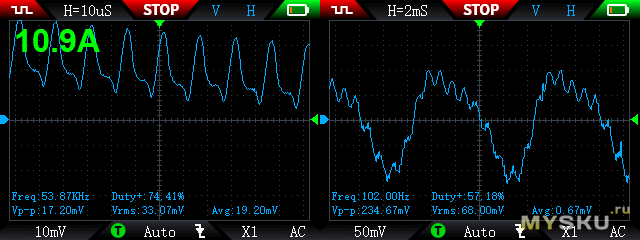

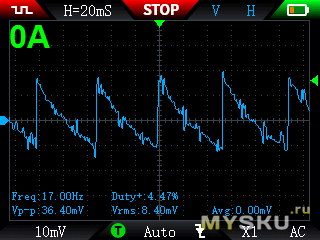

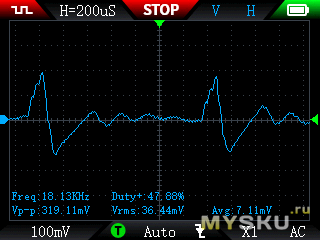

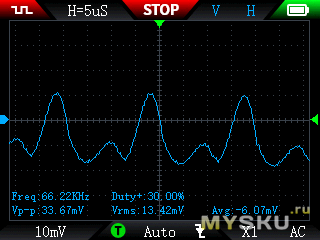

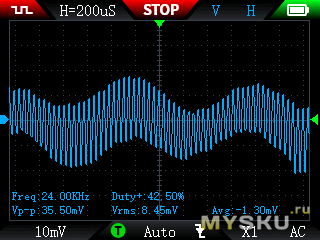

Пульсаций низкие, вч порядка 20мВ, нч в рамках заявленной мощности до 60мВ, иголок нету:

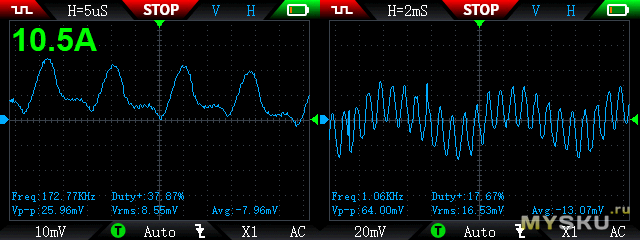

при перегрузке перед отключением (10.5 vs 10.9А) резко растут нч пульсации.

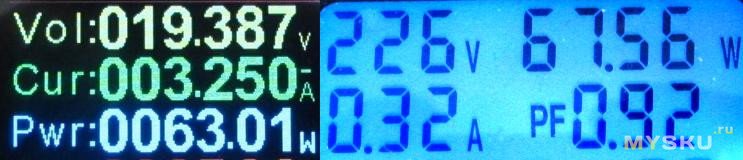

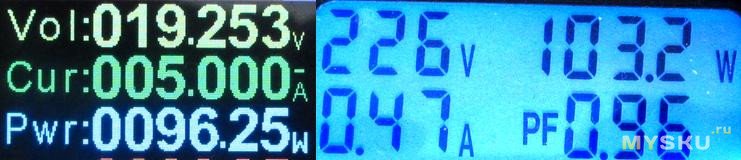

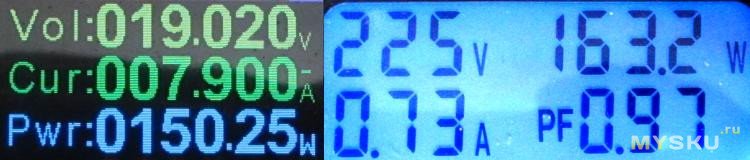

Кпд при разной нагрузке в максимуме превышает 93%, на 4-5% выше чем у 120Вт собрата:
Коэффициент мощности под половинной нагрузкой превышает 0.95.
Выходное напряжение без нагрузки 19.5В, под нагрузкой слегка проседает вплоть до 19.0В, причем это с учетом падения на кабеле и разьеме.
Заметных звуков не издает, если приложить к уху слышно низкочастотное жужжание (вероятно 100Гц), уровень которого заметно не меняется от отсутствия нагрузки до перегрузки.

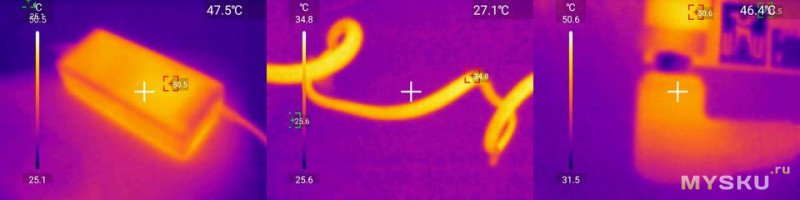

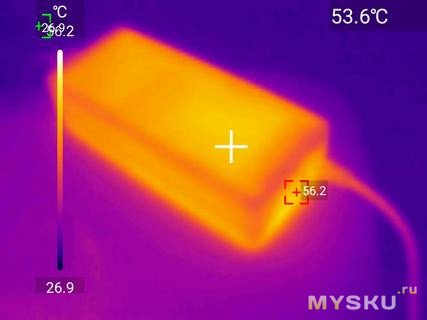

Нагрев корпуса при максимальной мощности в 150Вт и воздухе 25С составил 51C, кабель до 35, разьем до 46:
Оставленный минут за 5 при 10.9А корпус нагрелся еще на 5 градусов:
Перегрузочная способность — разогретый за час на номинальной мощности в 150Вт при напряжении ~220В отдает до 10.9А (~200Вт) по крайней мере в течении минут — на 3А выше заявленной, при 11.0А уже через несколько секунд отключается.
upd. Поэкспериментировал на тему поднятия напряжения до 24В.
Пара замечаний общего плана — во1ых корпус неплохо проклеен и совсем уж без последствий не разбирается.
Во2ых разрядного резистора для сетевой емкости там похоже нет, высокое напряжение сохраняется десятки минут, и не падает даже в случае, если в момент отключения сети бп был нагружен (в момент когда гаснет светодиод на нем еще выше 300В). В номинале apfc поддерживает на ней 395В.

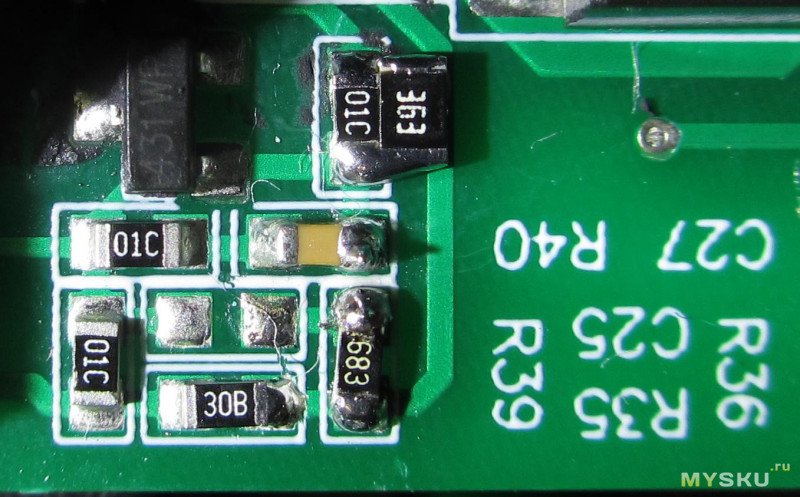

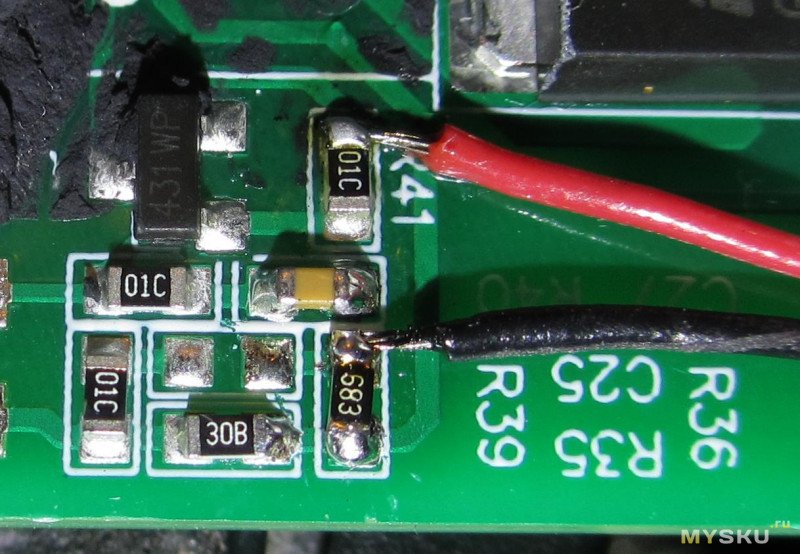

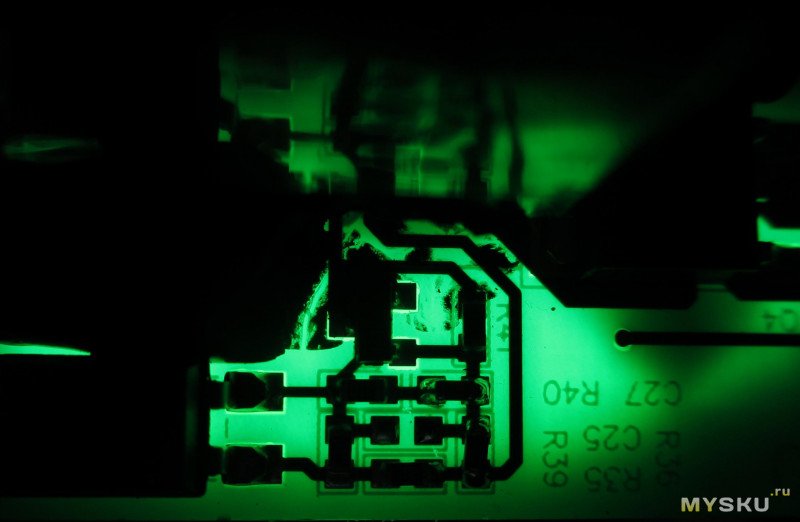

Участок платы с делителем обратной связи:
нас интересуют R36=68k: R41=10k что дает нам делитель 7.8:1, а учитывая опорные 2.5В*7.8=19.5В что и наблюдается. Для поднятия надо или уменьшать 10k, или увеличивать 68k.

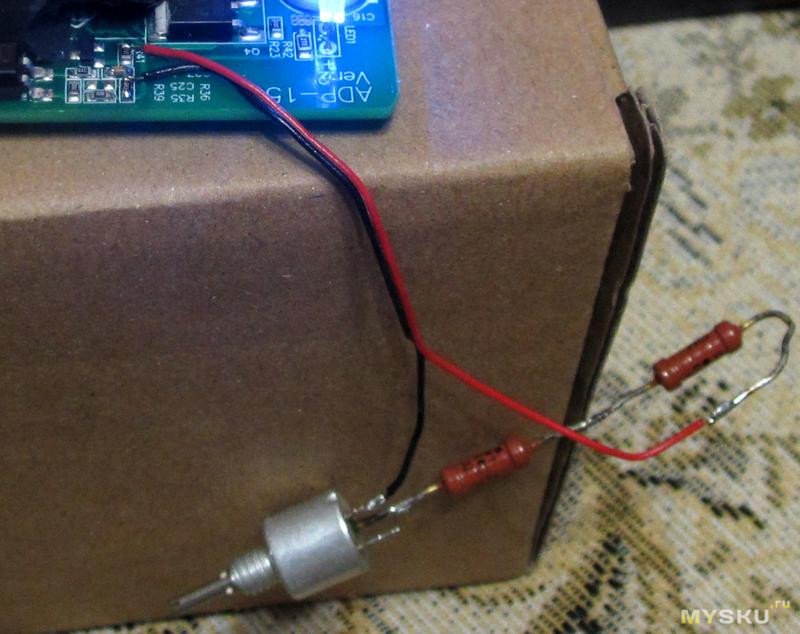

Поскольку проще подпаять что-то параллельно, то к 10к добавил цепочку (12k+12k+100k подстроечник), постоянные — что б не уйти за пределы 25В, но подстроченик оказался с нестабильным контактом, так что докрутив до 24В больше не трогал.
Итог — бп работает, но в диапазоне нагрузок от 0 до 2.5А наблюдается небольшой стрекот, выше он пропадает.
Максимальный ток 7.8А ~ 185Вт, дальше срабатывает защита, это ниже, чем было при 19В.
Проверил так же с постоянным 36k (36k||10k=7.8k, (68+7.8)/7.8 = 9.7:1), 2.5*9.7=24.25В, в предположении что аномальное поведение может быть связано с наводками на длинную цепочку резисторов, но ничего не изменилось:
КПД в диапазоне где наблюдается стрекот понижен, выше практически не изменился, на максимальной мощности в 150Вт 92.5%:
upd2. Проверил возможность понижения напряжения до 12В.
Параллельно к R36 добавил 56k (параллельно R41 остался 36k от повышения до 24В), что дает ~12.3В.
Коротко — бп работает, но в диапазоне нагрузок от 2.5 до 7.5А наблюдается небольшой стрекот/свист и возникают низкочастотные пульсации.
Выше 15А не проверял, не охота было возится со второй нагрузкой, долговременно тоже не проверял.
КПД заметно ниже во всем диапазоне, но заметных аномалий между 3 и 7А нет:
Таким образом это достаточно мощный бп с низкими пульсациями и умеренным нагревом за счет высокого кпд. Наличие — переодически возобновляется.
upd. так же посмотрел, что получается при перестройке напряжения на 12 и 24В — результат вызывает вопросы.
Про БП стоит отметить, что он собран по резонансной топологии (LLC) и оснащен корректором коэффициента мощности (APFC).
Упакован в картонную коробку, открывается с торца:
Комплект — кабель питания и стяжка:Корпус полностью идентичен 120Вт модели и по конструкции и по размеру — 36.6(37.6)*62.8*150.6(170)мм, в скобках включая выступающие части — «ножки» и вывод кабеля:
Масса подросла с ~317 до 356г, а вместе с кабелем чуть больше 400г:Выходной кабель длиной 105см, диаметром 5мм, сетевой — 108см, без учета разьемов, достаточно мягкие, маркировки сечения на обоих нет, немагнитные.
Ферритовое кольцо присутствует:Стяжка без петли и норовит потеряться:Входной разьем С13:
Сопротивление выходного кабеля ~26+28мОм, учитывая длину похоже на awg18:
Потребление без нагрузки гуляет от 0 до 0.4Вт:
Для сьема максимальной мощности пришлось каскадировать обе наличные нагрузки, при этом dl24 измеряла суммарное потребление, а вторая ее разгружала, принимая на себя сотню ватт.
Пульсаций низкие, вч порядка 20мВ, нч в рамках заявленной мощности до 60мВ, иголок нету:
при перегрузке перед отключением (10.5 vs 10.9А) резко растут нч пульсации.Кпд при разной нагрузке в максимуме превышает 93%, на 4-5% выше чем у 120Вт собрата:
Ток Мощность КПД

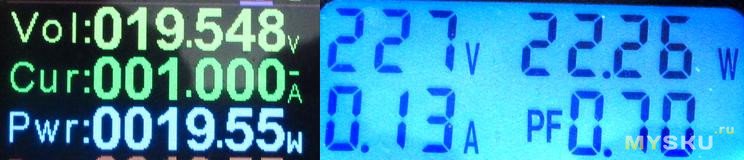

1A 19,55/22,26 0,878
3.25A 63,0/67,6 0,932
5A 96,25/103,2 0,932

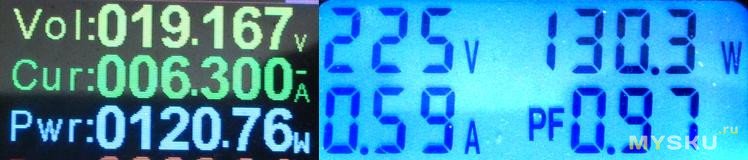

6.3A 120,8/130,3 0,927
7.9A 150,2/163,4 0,919

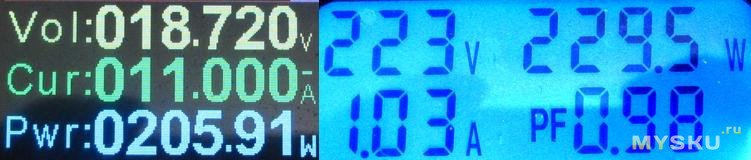

11A 205,9/229,5 0,895Выходное напряжение без нагрузки 19.5В, под нагрузкой слегка проседает вплоть до 19.0В, причем это с учетом падения на кабеле и разьеме.
Заметных звуков не издает, если приложить к уху слышно низкочастотное жужжание (вероятно 100Гц), уровень которого заметно не меняется от отсутствия нагрузки до перегрузки.
Нагрев корпуса при максимальной мощности в 150Вт и воздухе 25С составил 51C, кабель до 35, разьем до 46:
Оставленный минут за 5 при 10.9А корпус нагрелся еще на 5 градусов:Перегрузочная способность — разогретый за час на номинальной мощности в 150Вт при напряжении ~220В отдает до 10.9А (~200Вт) по крайней мере в течении минут — на 3А выше заявленной, при 11.0А уже через несколько секунд отключается.upd. Поэкспериментировал на тему поднятия напряжения до 24В.
Пара замечаний общего плана — во1ых корпус неплохо проклеен и совсем уж без последствий не разбирается.

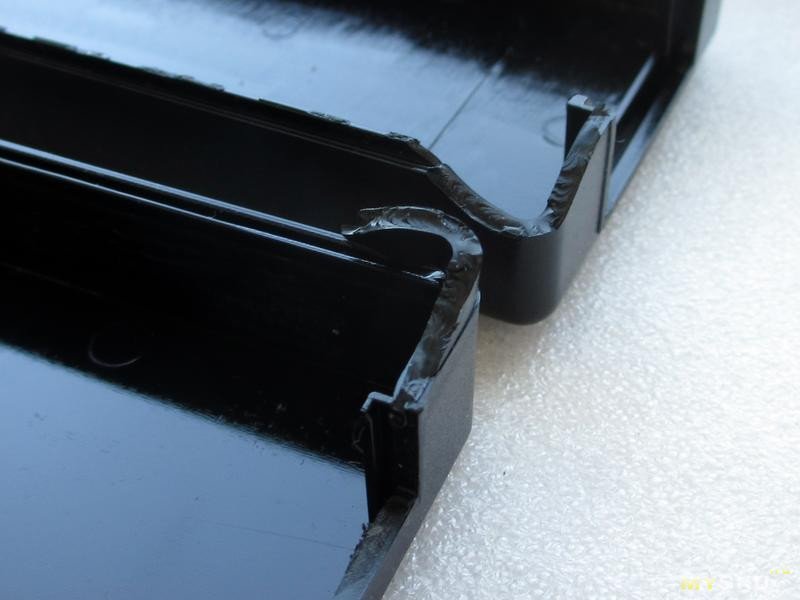

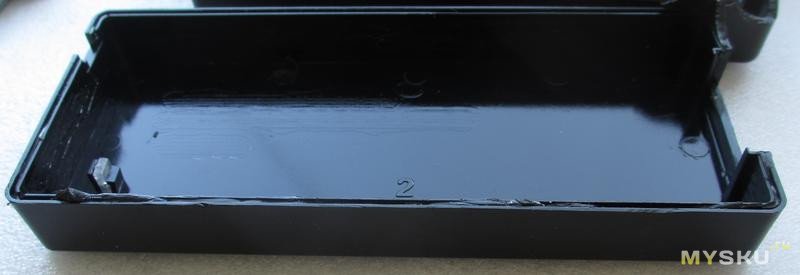

Шов корпуса и последствия

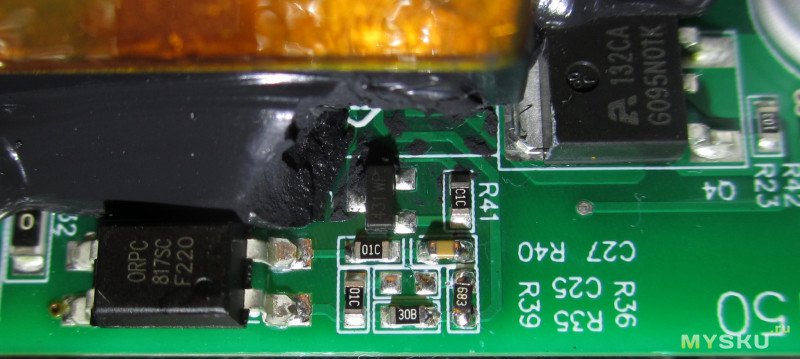

Участок платы с делителем обратной связи:
 |  |
нас интересуют R36=68k: R41=10k что дает нам делитель 7.8:1, а учитывая опорные 2.5В*7.8=19.5В что и наблюдается. Для поднятия надо или уменьшать 10k, или увеличивать 68k.
Поскольку проще подпаять что-то параллельно, то к 10к добавил цепочку (12k+12k+100k подстроечник), постоянные — что б не уйти за пределы 25В, но подстроченик оказался с нестабильным контактом, так что докрутив до 24В больше не трогал.
 |  |
Итог — бп работает, но в диапазоне нагрузок от 0 до 2.5А наблюдается небольшой стрекот, выше он пропадает.

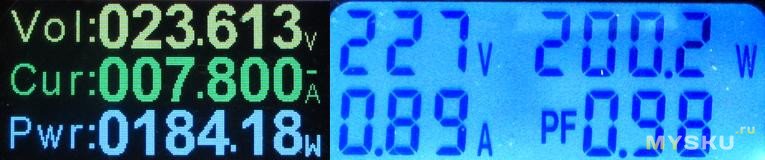

Максимальный ток 7.8А ~ 185Вт, дальше срабатывает защита, это ниже, чем было при 19В.
Проверил так же с постоянным 36k (36k||10k=7.8k, (68+7.8)/7.8 = 9.7:1), 2.5*9.7=24.25В, в предположении что аномальное поведение может быть связано с наводками на длинную цепочку резисторов, но ничего не изменилось:

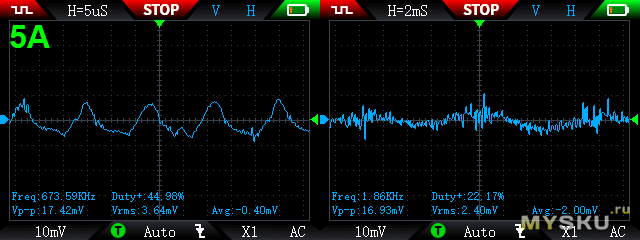

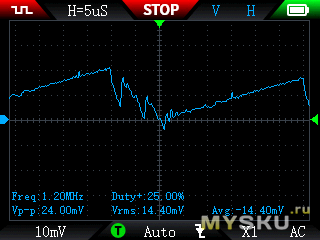

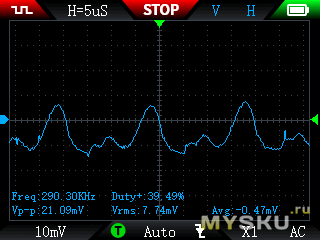

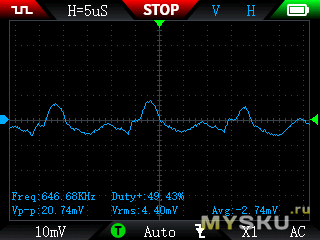

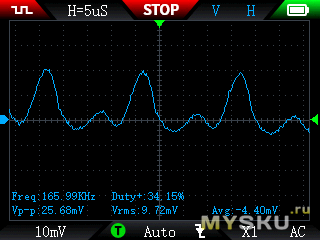

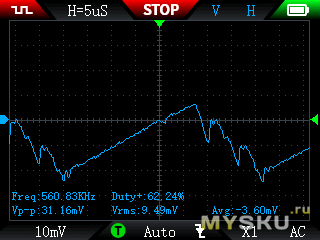

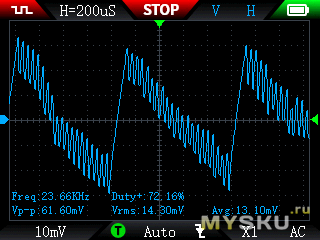

ВЧ пульсации, для удобства сравнения развертка везде одинаковая, 2А немного выбивается, и форма пульсаций там не вполне стабильная

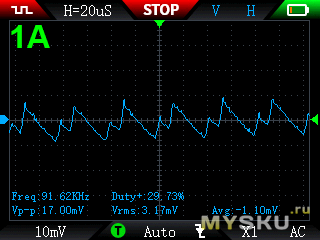

1A:
2A:
3A:
4A:
5A:
6A:

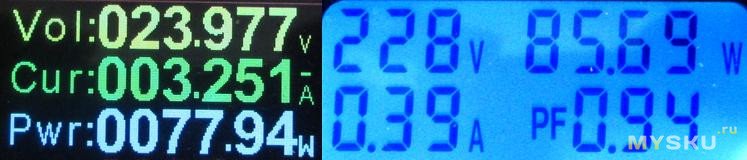

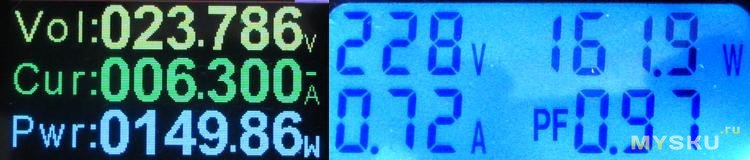

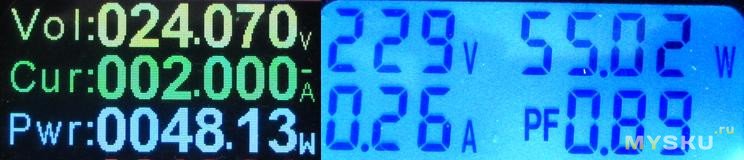

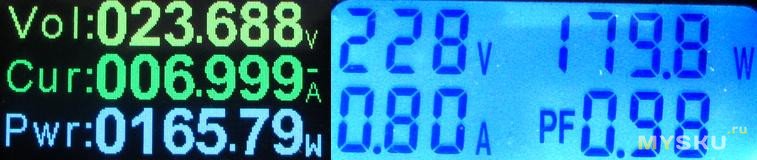

2A:3A:4A:5A:6A:КПД в диапазоне где наблюдается стрекот понижен, выше практически не изменился, на максимальной мощности в 150Вт 92.5%:

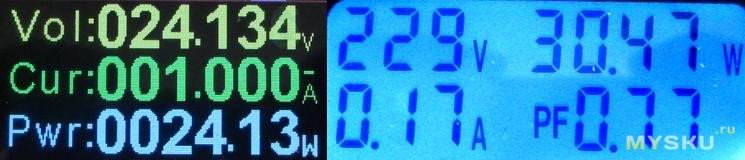

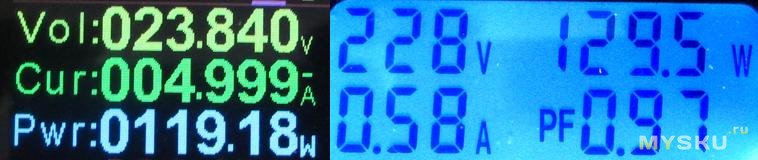

Ток Мощность КПД
1A 24,1/30,5 0,79
2A 48,1/55,0 0,87
3,25A 77,9/85,7 0,909
5A 119,2/129,5 0,92
6,3A 149,9/161,9 0,926
7A 165,8/179,8 0,922
7,8A 184,2/200,2 0,92В картинках
upd2. Проверил возможность понижения напряжения до 12В.
Параллельно к R36 добавил 56k (параллельно R41 остался 36k от повышения до 24В), что дает ~12.3В.
Коротко — бп работает, но в диапазоне нагрузок от 2.5 до 7.5А наблюдается небольшой стрекот/свист и возникают низкочастотные пульсации.
Выше 15А не проверял, не охота было возится со второй нагрузкой, долговременно тоже не проверял.

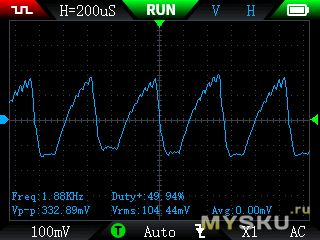

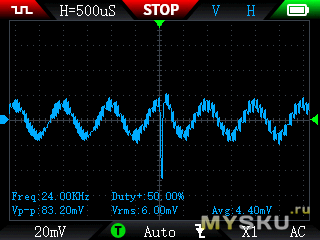

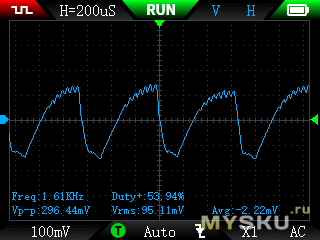

Пульсации - от 3 до 7А возникают пульсации с треть вольта на частоте в единицы килогерц, вч пульсации начиная от 3А меняются мало и низки
1A: |  |
2A: |  |
3A: 4A: 5A: 6A: 7A: |
8A: |  |
9A: |
10A: |  |
КПД заметно ниже во всем диапазоне, но заметных аномалий между 3 и 7А нет:
Ток Мощность КПД
1 12,24/15,1 0,811
2 24,3/28,0 0,868
3 36,3/41,4 0,877
4 48,0/54,9 0,874
5 59,6/68,0 0,876
6 71,0/81,0 0,876
7 82,5/94,3 0,875
8 93,7/107,0 0,876
9 104,7/120,8 0,867
10 115,8/134.3 0,864
11 126,6/148,1 0,855
12 137,3/162,0 0,848
13 147,9/176,2 0,839
14 158,2/190,5 0,830
15 168,4/204,8 0,822Таким образом это достаточно мощный бп с низкими пульсациями и умеренным нагревом за счет высокого кпд. Наличие — переодически возобновляется.
Самые обсуждаемые обзоры
| +53 |
2504
83
|
| +78 |
2007
31
|
но себе пару все равно заказал :)
Я с этим вопросом не разбирался, поэтому и спрашиваю — может всё не так страшно, ну, будет чуть частота другая, КПД пониже, скажем, выходная мощность не 150 Вт, а 120 Вт станет?
ради эксперимента а почему бы и нет, а без экспериментов, если надо регулировать то лучше обратноход смотреть
Я просто к чему — при последовательном резонансе напряжения на индуктивности и ёмкости могут быть много больше напряжения питания, и зависят от протекающего тока. Это как бы говорит, что никаких проблем с повышением напряжения быть не дожно. Если только мы не выйдем за допустимые пределы для компонентов (конденсатор, транзисторы)
по сути в резонансе то участвуют три элемента, кондер и две индуктивности, и одна из них трансформатор
некоторая нестабильность до 60Вт наблюдаются, выше как будто нормально. подробности дописал.
хотя да, при 1А получается порядка 200к.
вот голый пластик — не.
в случае всяких безродных бп и кабелей это достаточно распространенная практика.

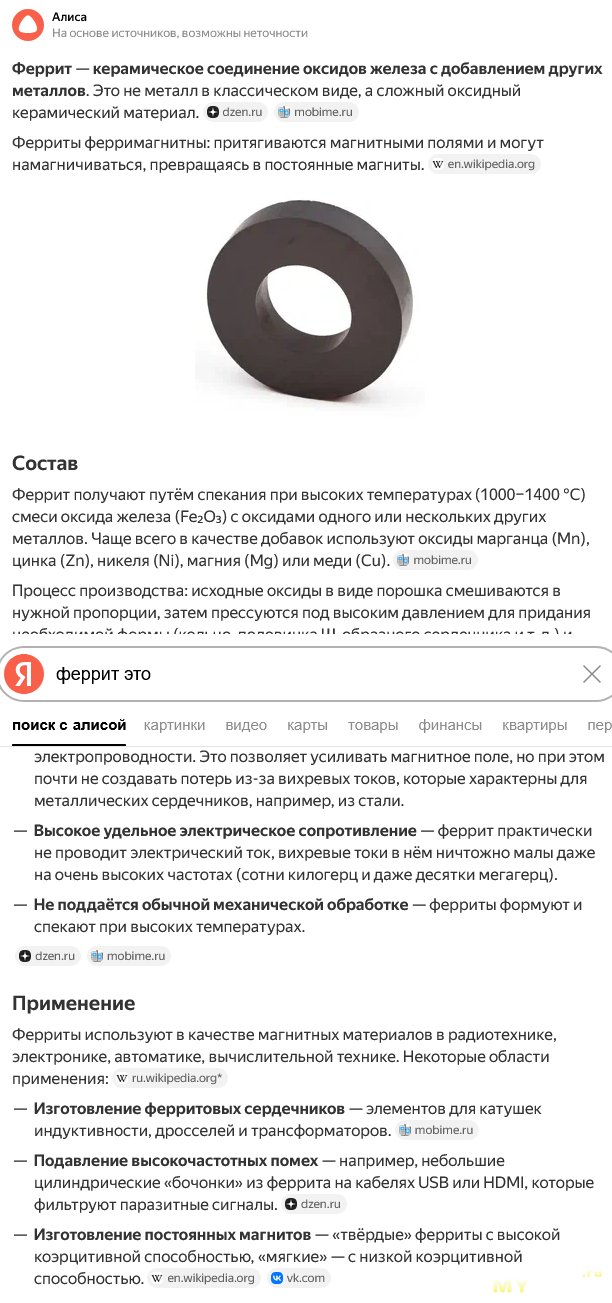

Как было раньше — по сути матрёшка. Сверху чёрное «пластиковое» покрытие. Внутри ВОСКОВОЙ или ПАРАФИНОВЫЙ бочонок. Скорее парафин (цена). Внутри парафина небольшое зелёное колечко, на котором намотано много витков провода.
Дома часто применяю ZCAT1325-0530. После цифры 0 будут разные буквы — это разный цвет бочонка.

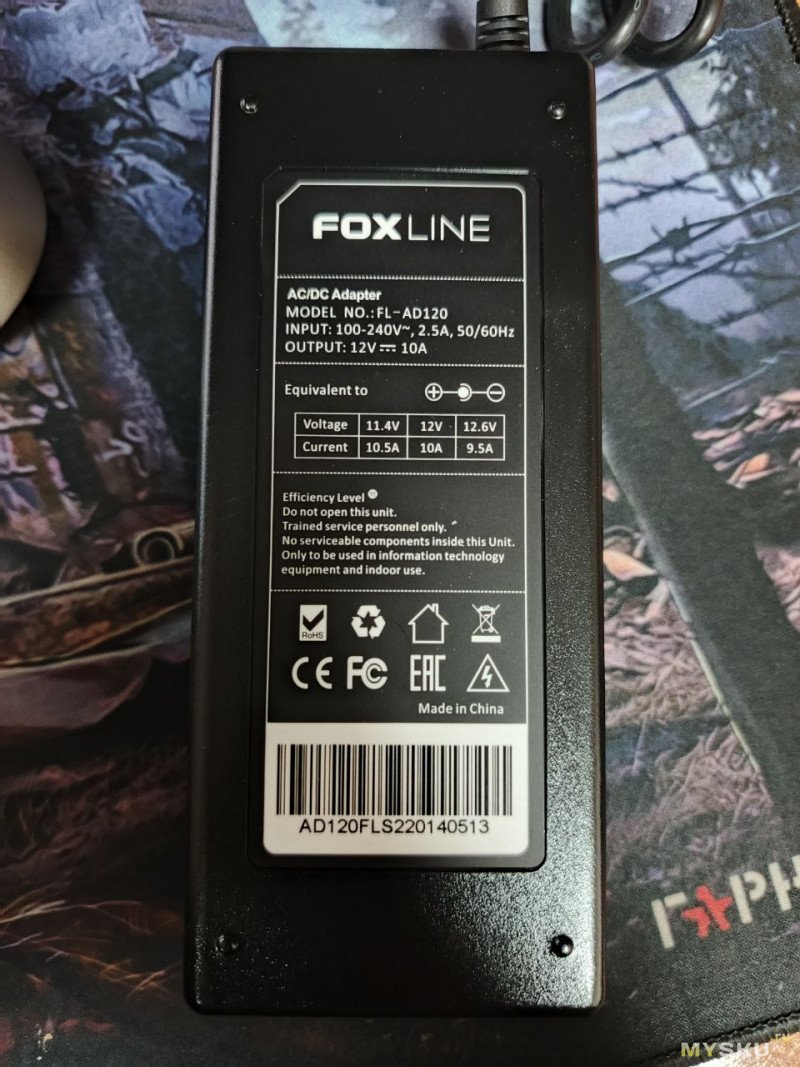

Данный БП идет в комплекте с корпусом Foxline FL-103 [FL-103-AD120-DC].
