Гравёр электрический мини-дрель
- Цена: 900 р
- Перейти в магазин
Доброго времени!

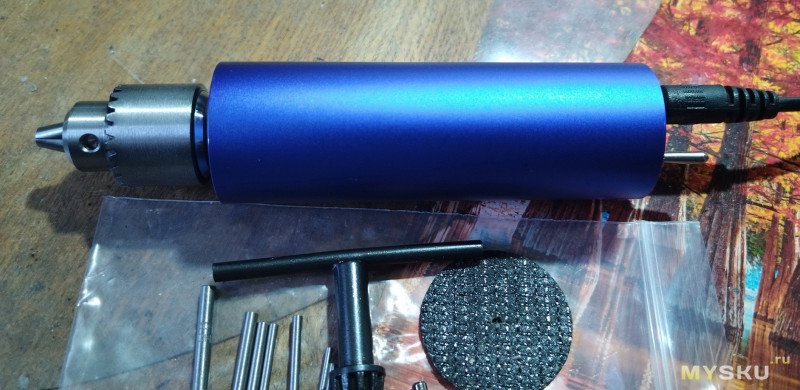

На прошлой неделе получил свой заказ с Озона.

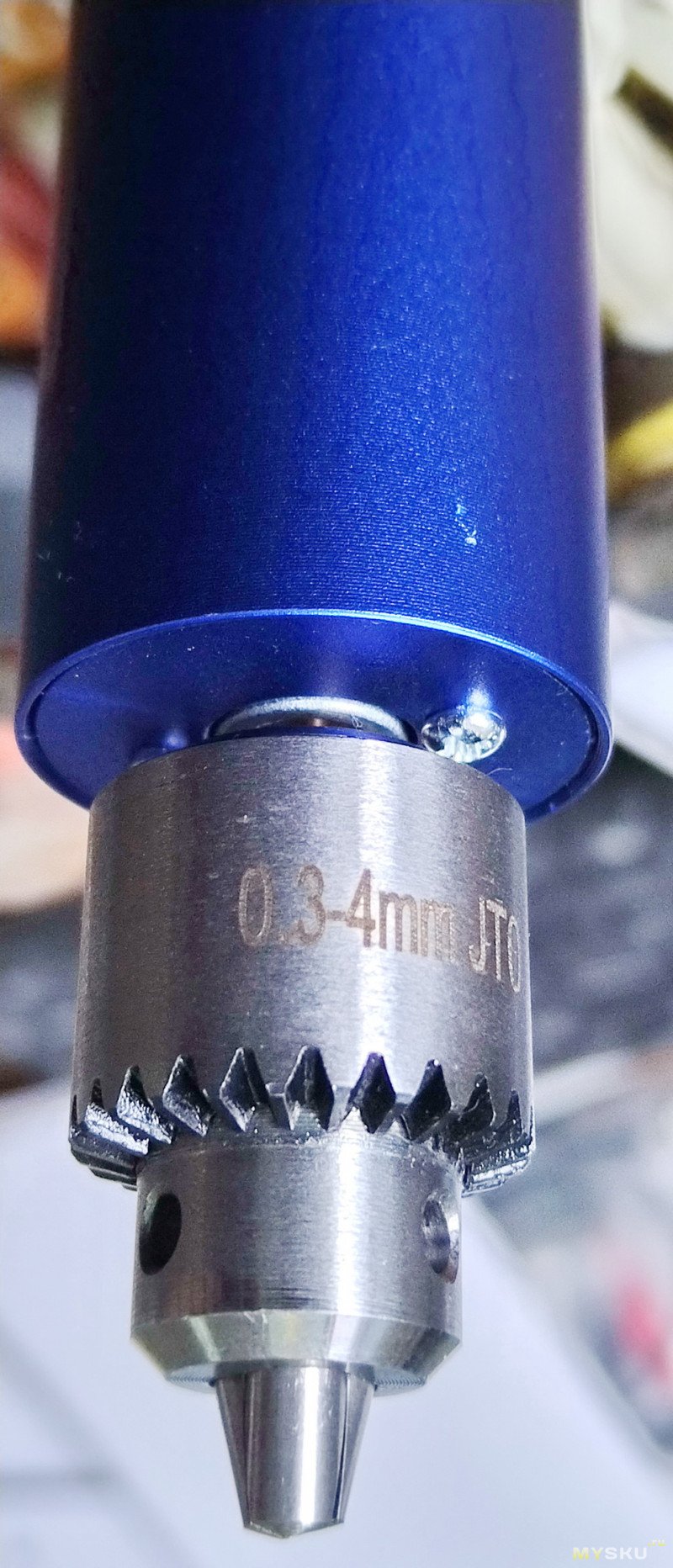

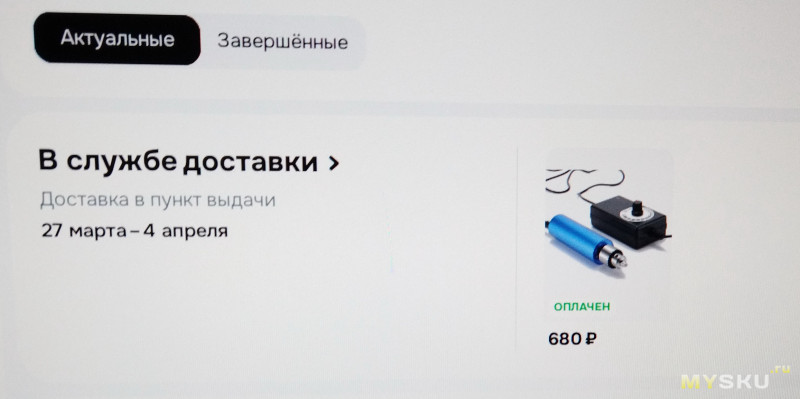

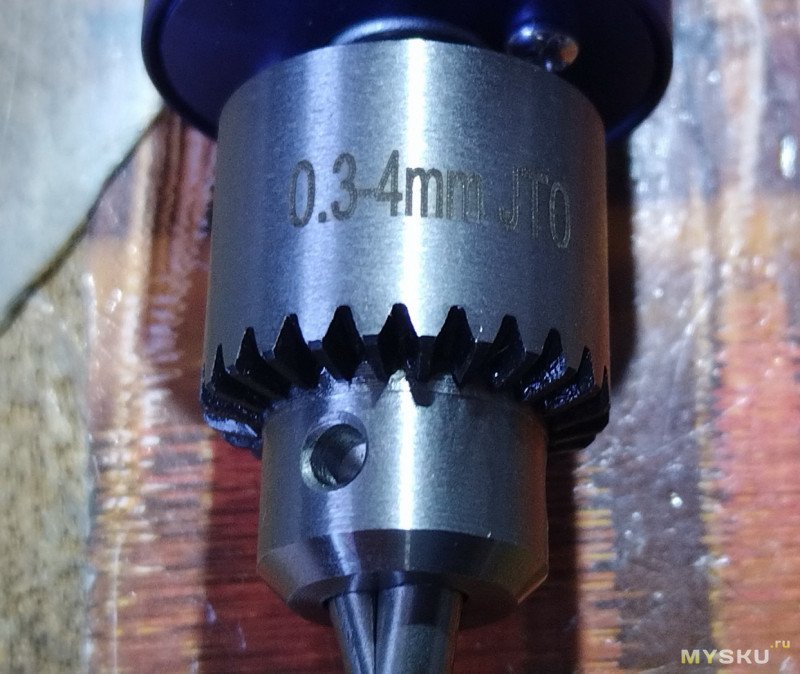

Подкупила цена — 680 р всего. Сейчас уже 900 р. Самое главное это патрон от 0,3 до 4 мм. Заказать такой на Али, не менее 500 р получится. А тут блок питания, коммутация и сам корпус моторчика. БП с регулировкой от 3 в до 12,7 в. В наборе ключ зажимной к патрону, армированный круг, свёрла 10 шт разного диаметра. Инструмент всегда можно докупить.

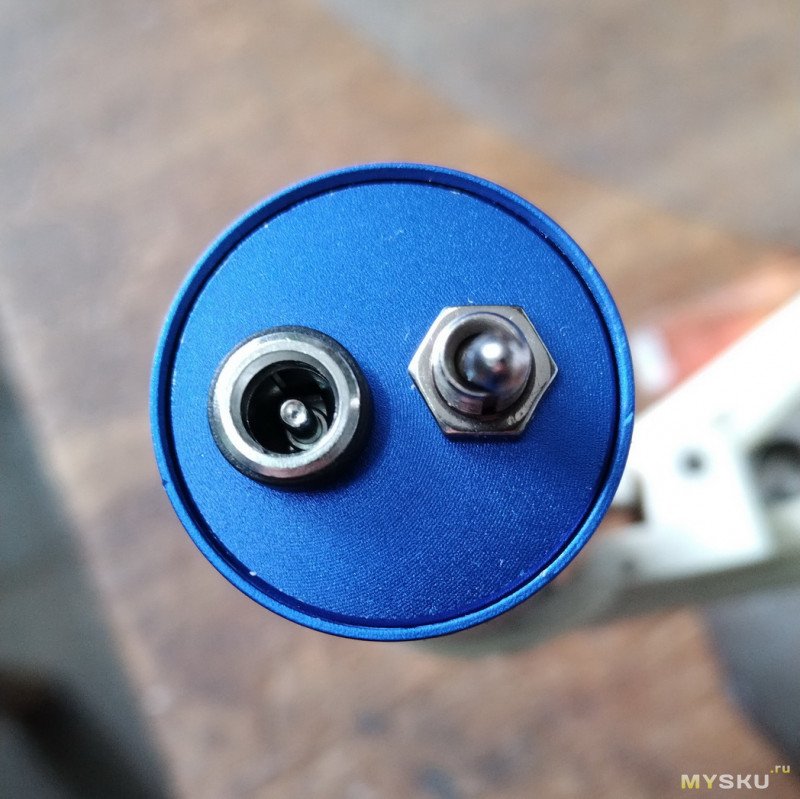

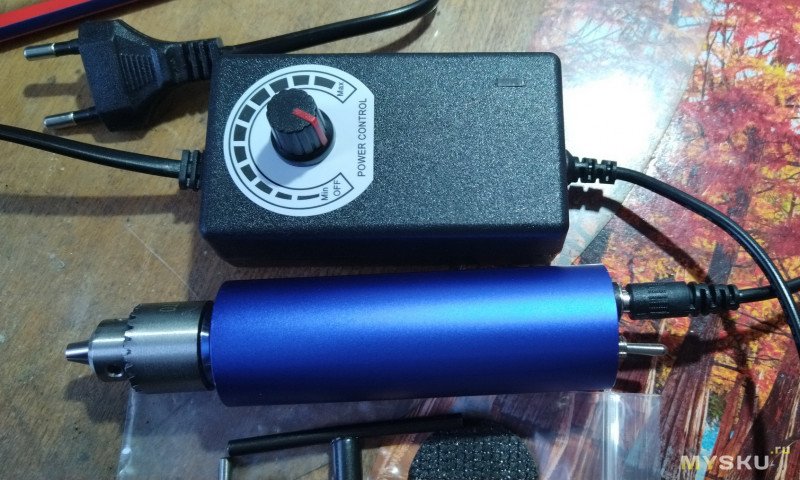

Сверху мини дрели гнездо питания и тумблер вкючения. Корпус металлический, алюминий или дюраль.
Проверил работу на сверле 3,5 мм, дсп 16 мм просверлил без проблем. Но самое главное, нет биений. Размеры дрели d=30mm, высота 90 мм без патрона. Патрон L=30mm, d=20 mm. Вес 158 гр.
У меня есть маленькая Хильда, у неё другое назначение. Слишком большие обороты чтобы сверлить мелочь.
Кто-то скажет что это можно собрать самому. У меня нет 3D принтера чтобы печатать корпуса. При желании можно заказать, правда это будет стоить сумме заказа, если не больше.

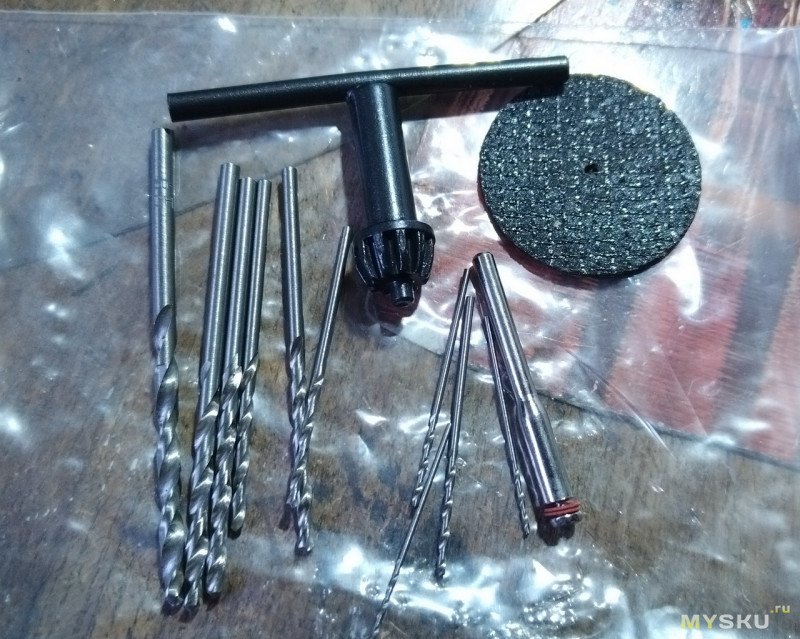

Пока ничего не разбирал, корпус дрели собран плотно. Не стал нарушать эстетику. Мне лично понравился набор. Мелких свёрл запас ещё с времён СССР.
Не так часто нужен. Но когда надо, его нет под руками. Сейчас поможет закончить сборку регулируемого БП, который очень часто обозревался на Муське. И я не прошёл мимо, заказал набор, собрал — работает отлично. Заканчиваю с фальш панелью работу.
Может кого заинтересует такой инструмент, помониторьте Озон и ВБ.
Не ругайте, это заметка о товаре.
Всем добра, здоровья и с наступающим светлым праздником!
На прошлой неделе получил свой заказ с Озона.
Подкупила цена — 680 р всего. Сейчас уже 900 р. Самое главное это патрон от 0,3 до 4 мм. Заказать такой на Али, не менее 500 р получится. А тут блок питания, коммутация и сам корпус моторчика. БП с регулировкой от 3 в до 12,7 в. В наборе ключ зажимной к патрону, армированный круг, свёрла 10 шт разного диаметра. Инструмент всегда можно докупить.
Сверху мини дрели гнездо питания и тумблер вкючения. Корпус металлический, алюминий или дюраль.
Проверил работу на сверле 3,5 мм, дсп 16 мм просверлил без проблем. Но самое главное, нет биений. Размеры дрели d=30mm, высота 90 мм без патрона. Патрон L=30mm, d=20 mm. Вес 158 гр.
У меня есть маленькая Хильда, у неё другое назначение. Слишком большие обороты чтобы сверлить мелочь.
Кто-то скажет что это можно собрать самому. У меня нет 3D принтера чтобы печатать корпуса. При желании можно заказать, правда это будет стоить сумме заказа, если не больше.
Пока ничего не разбирал, корпус дрели собран плотно. Не стал нарушать эстетику. Мне лично понравился набор. Мелких свёрл запас ещё с времён СССР.
Не так часто нужен. Но когда надо, его нет под руками. Сейчас поможет закончить сборку регулируемого БП, который очень часто обозревался на Муське. И я не прошёл мимо, заказал набор, собрал — работает отлично. Заканчиваю с фальш панелью работу.
Может кого заинтересует такой инструмент, помониторьте Озон и ВБ.
Не ругайте, это заметка о товаре.
Всем добра, здоровья и с наступающим светлым праздником!
Самые обсуждаемые обзоры
| +46 |
1201
50
|
| +69 |
3274
62
|
Спасибо, взял за 587.
там за 1 т р будет и 1/2 акб, и 550/750 мотор с редуктором и патрон
и пространство для переделок )

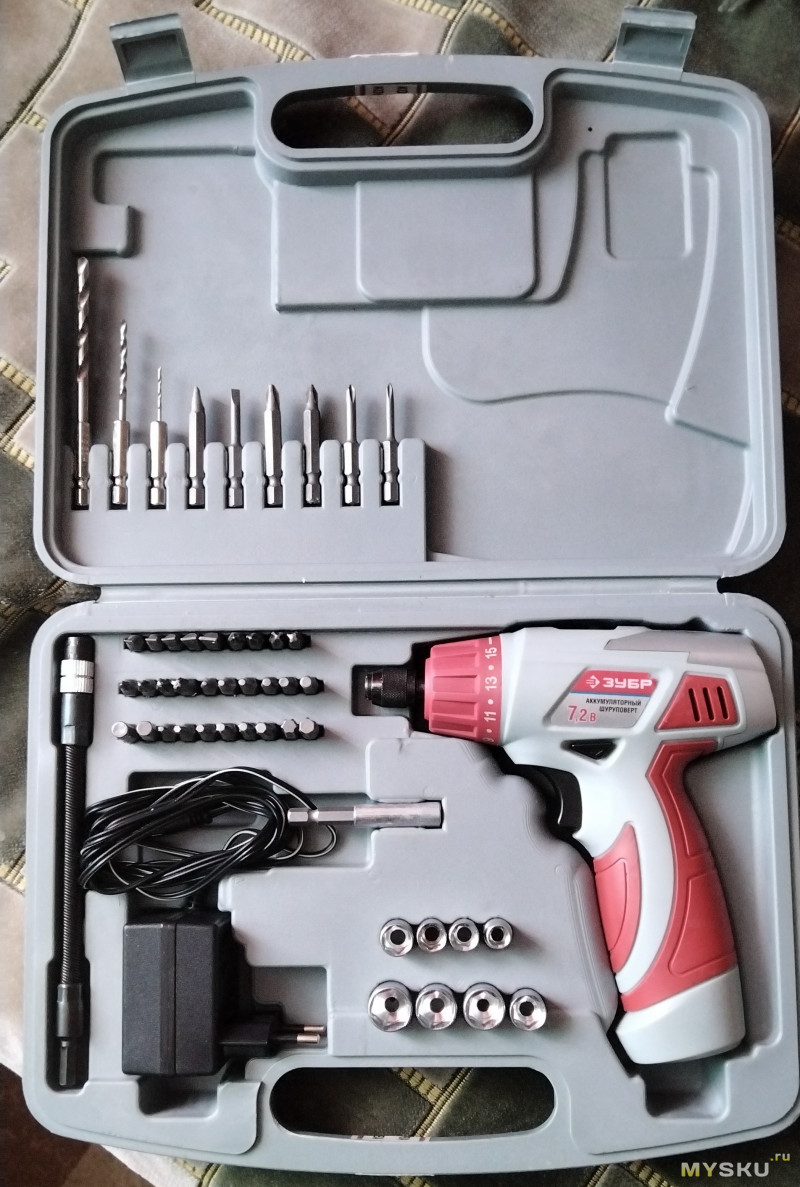

потому что два были в Макита-формате с 4s двумя батареями в комплекте и зарядкой у каждого в кейсе и два в формате пистолета с 3s батареей и зарядкой в комплекте, в картонной коробке
просто после покупки первого экземпляра еще и цена почему-то падала на треть условно, и я не счел грехом купить шуруповёртов на черный день )
на мой взгляд, шуруповерт-пистолет на 12В литии с зарядкой эа 500р это прям «на все деньги» праздник, сейчас просто цены раза в два-три скакнули, если не брать совсем хайповые бренды а ля Бош, Макита и подделки под них, у кого наценка за бренд всегда перевешивала качество.
при этом раньше, когда условно яблоки стоили 30р, я не припомню таких откровенно бессовестных зарядников для садовых электро пил 21В у кого обмотки обе (и вторичная) намотаны чем-то тоньше 0.5 мм
у патронов кулачки не имеют острого ребра грани, обращенной к центру патрона параллельно продольной оси шпинделя.
я спокойно это воспринимаю, потому что при зажимании сверл большого диаметра предпочтительнее грань со снятой фаской, нежели «острая».
вопрос сверления отверстий малого диаметра я решаю граверами/дремелями с цангой близкого малого диаметра, либо 3.1 мм если сверло — керамика с утолщенным стандартным для дремеля хвостовиком.

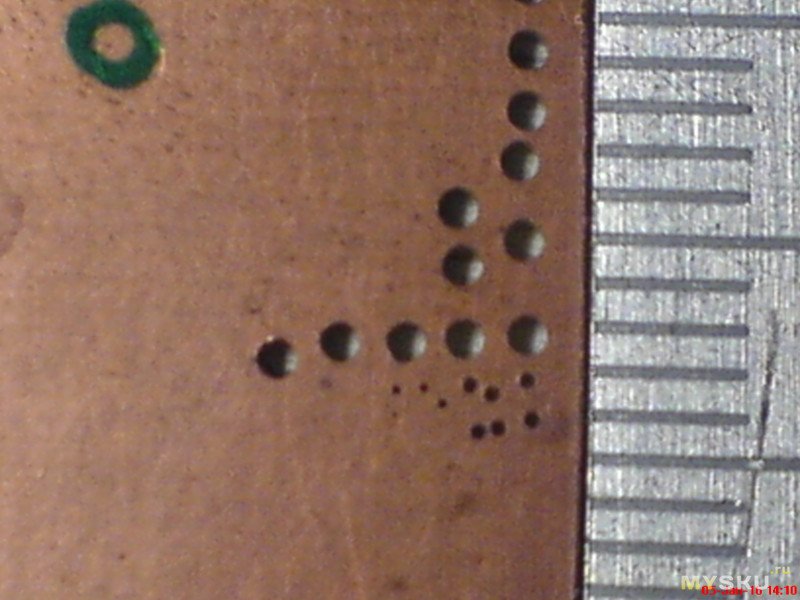

биения я бы охарактеризовал как незаметные при сверлении 0.8..1 мм отверстий.
такие свёрла еще можно зажать в патрон.

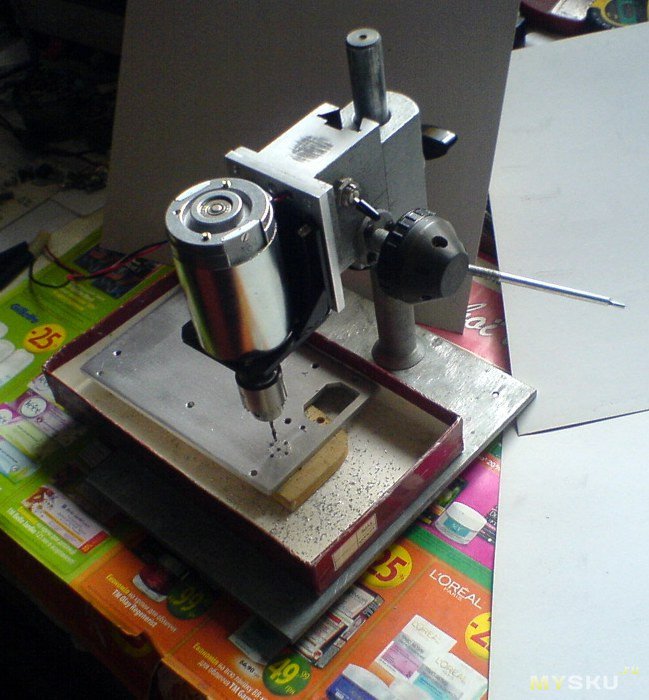

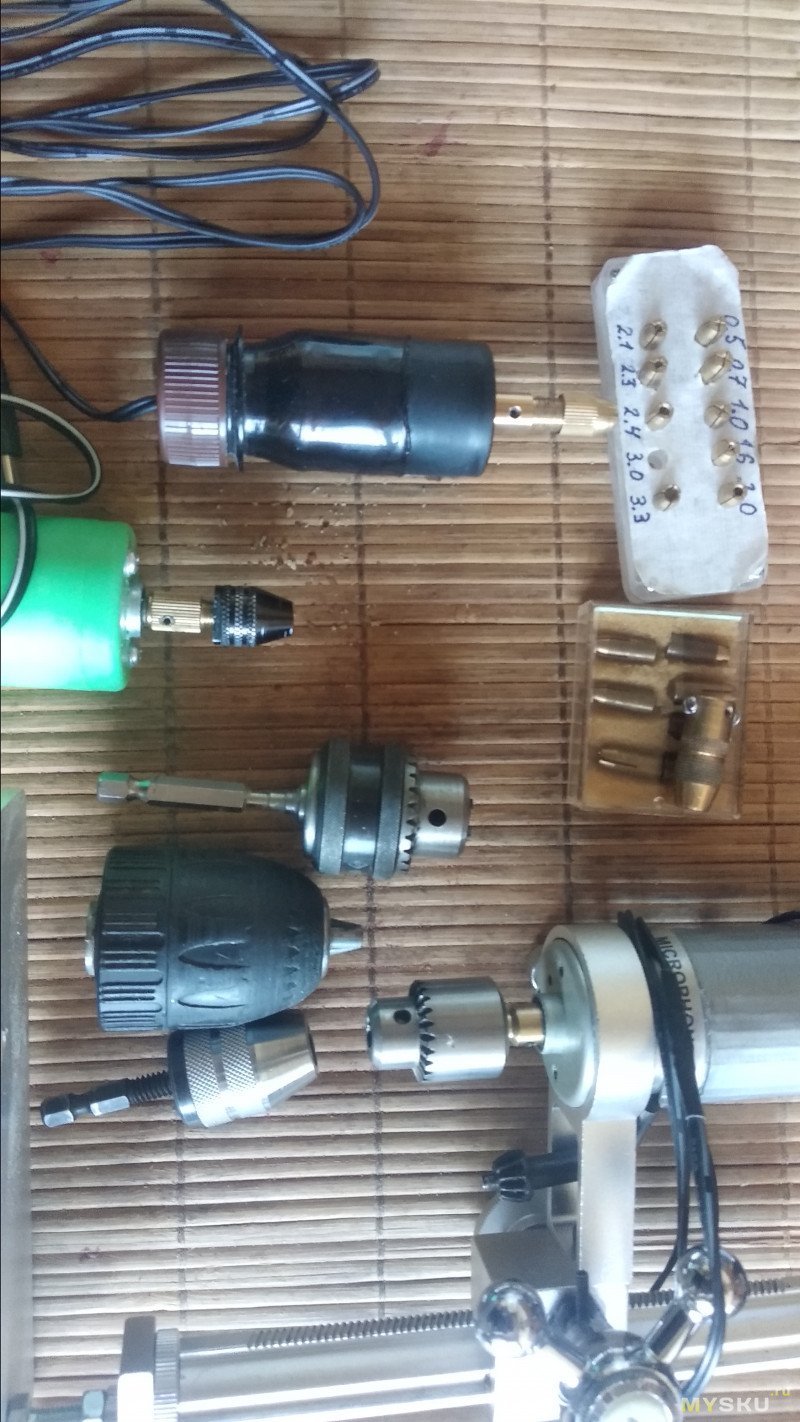

при этом у меня есть «большой» сверлильный станок т.е. стойка для дрели по сути, с коллекторным моторчиком 220 с тиристорным диммером, и «мини» сверлильный станок с 775 моторчиком и патроном 0..6 мм под ключ.
по ситуации применяю то или это.
наличие штатива и микро подача сверла и патрона без перекоса положительно влияет на живучесть тонких керамических сверл, при этом момент инерции у обоих станков избыточен и при застревании сверла от стружки или при протыкании заготовки с изнанки сверло ломается как здрасьте.
маникюрный «дремель» при сниженном напряжении питания более вероятно сам остановится, не сломав сверло.
китайцы не стали бы делать длинную сверлилку, будь там короткий двигатель.
про бесступенчатую регулировку скорости — правда, но реализовано изменением стабилизированного выходного напряжения импульсного БП, а не скважности посредством ШИМ. Поэтому вместе со скоростью вращения сильно проседает крутящий момент.
У асинхронных двигателей переменного тока скорость вращения плавно снижается с ростом нагрузки на валу и может регулироваться подачей постоянного тока подмагничивания.
А если необходим постоянный и не зависящий от нагрузки на валу крутящий момент при разных скоростях вращения то нужен синхронный двигатель переменного тока скорость вращения которого зависит от частоты питающей сети.
Иных вариантов нет
При этом у меня получилось так, что бьёт каждый третий патрон не зависимо от изготовителя, но при цене порядка 100 — 150 руб их подбор оказался экономически оправдан — у Bosh патрон Bosh Dremel 4486 стоит от 1700 руб, а у купцов его цена взлетает до 5000 — 6000 руб в зависимости от их личной жадности, а копия с резьбой UNEF 9/32"-40 с учётом стоимости брака обошлась порядка 230 руб/штука.
Правда раскрутить для ремонта в случае поломки любой такой не просто — донце (чаще всего алюминиевое) заклеено.
Сам товар 100р, а доставка 1000р.
Встречал продавцов которые на один и тот же товар две карточки заводят: Одна условно 100₽ + 300₽ доставки, другая 400₽ + 0 доставки – выбирай сам что тебе лучше.
но при аккуратном разумном применении в своей нише хороший инструмент
Купил тоже из-за патрона и отсутствия биения по отзывам людей.
Надеюсь, не зря )
https://aliexpress.ru/item/1005009223191547.html

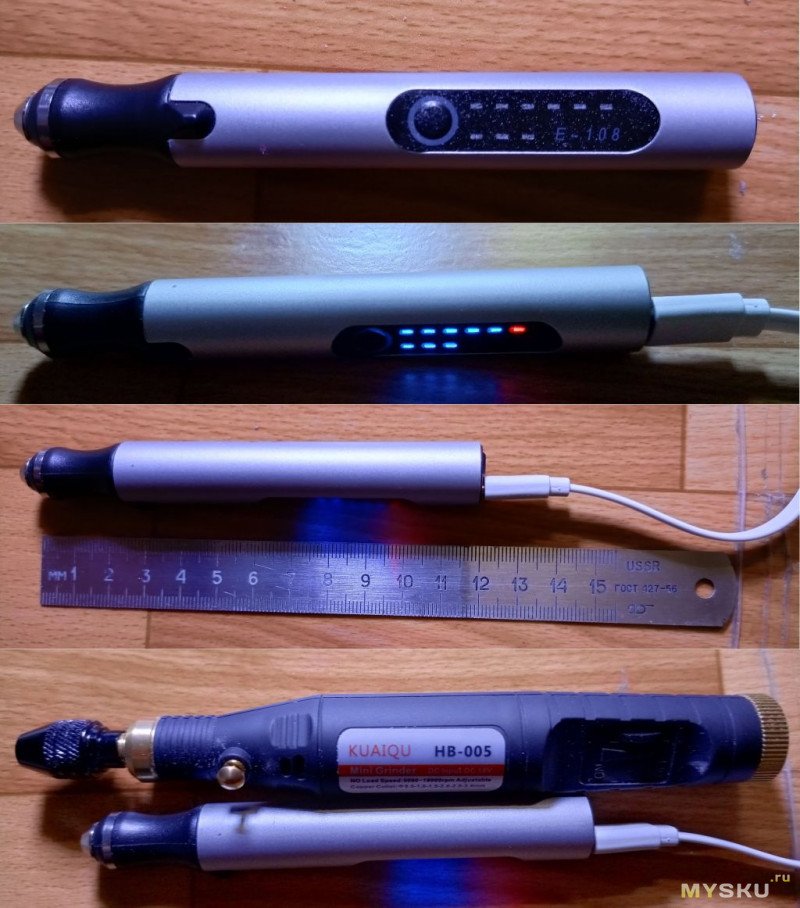

спереди двигателя установлены 1/2 подшипника, дальше у корпуса утолщение и соответственно мотор внутри, и в хвосте опционально регулятор оборотов, дисплей, разьем, выключатель и тд

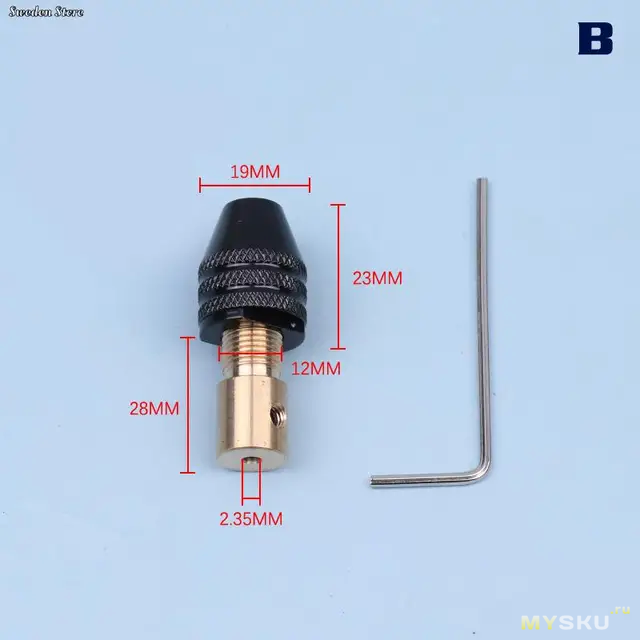

можно и взять набор для педикюра, там собственно дремель отличается диаметром цанги и заменив её, либо колпачок цанги на мини патрон на резьбу 7 или 8 мм, можно удобную сверлилку получить. Именно с опорными подшипниками.
Единственное пишут что стоит обычный щёточный движок, но указывают в рекламе что безщёточный. Не хочется разбирать, всё плотно сидит.
Стоит обычный щёточный моторчик.

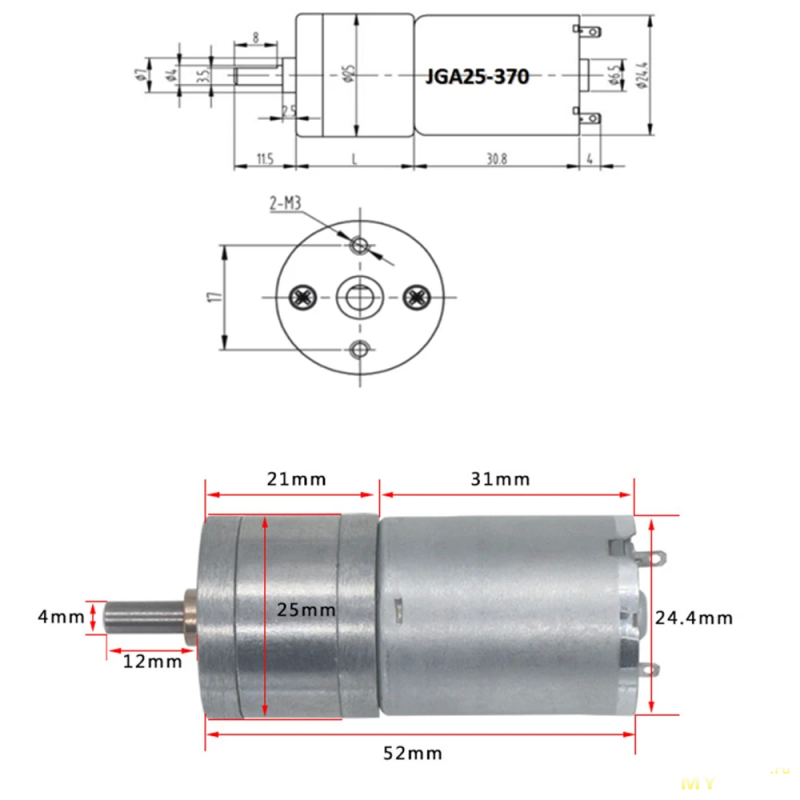

Ссылка очень длинная. Выбор большой, различные размеры, редукция и усилие. Так что можно подобрать под данный корпус.
прелесть малых диаметров моторов в небольшой инерции и возможности поэтому сверлить керамическими сверлами 0.5-0.8 мм нечасто ломая их (мотор раньше остановится, если не давить педаль газа в пол)
а редуктором мы кратно увеличиваем момент и при этом мотор должен всё же крутиться быстро = издавать типичный для шуруповерта вой.
то есть ночью в семье с маленькими детьми вы особо-то не пожужжите таким инструментом, тогда как без редуктора сверлить будет вполне можно и шума много меньше.
поэтому редуктор, на мой вкус, это скорее для электро отвертки решение, чем для дрели/гравера.
применять в обсуждаемой сверлилке я бы не стал точно.
Ещё много мест, где нужен крутящий момент.
Всем спасибо за комментарии, в споре рождается истина. Каждый вправе пользоваться тем, что ему по «вкусу». Возможности сейчас большие, что выбрать — на это ваши обзоры и комментарии.
С праздником Вас, с Вербным Воскресением!
И Днём Геолога!
Я бывший...
и стенки имеют продольный паз, что затрудняет расщелкивание, но можно разобрать.
обозреваемый при наличии хорошего патрона вполне себе хорош, особенно за эти деньги.
поэтому три компонента вполне суммой своей доставки переплюнут условный дремель в сборе из них же

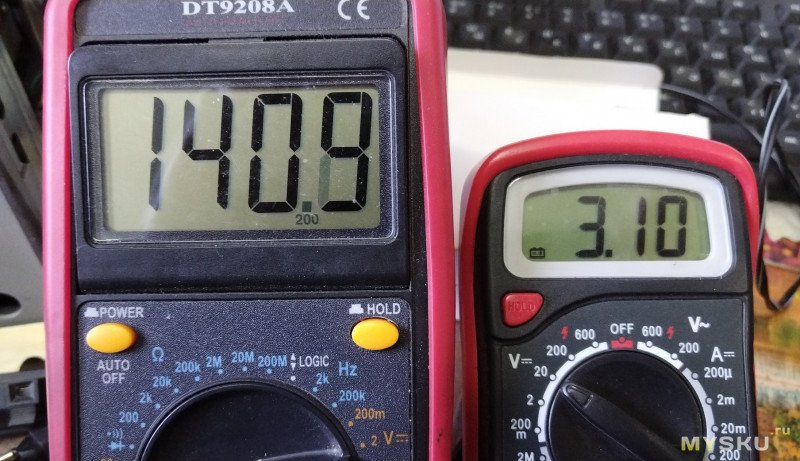

При U min = 3,1 v I = 140 ma

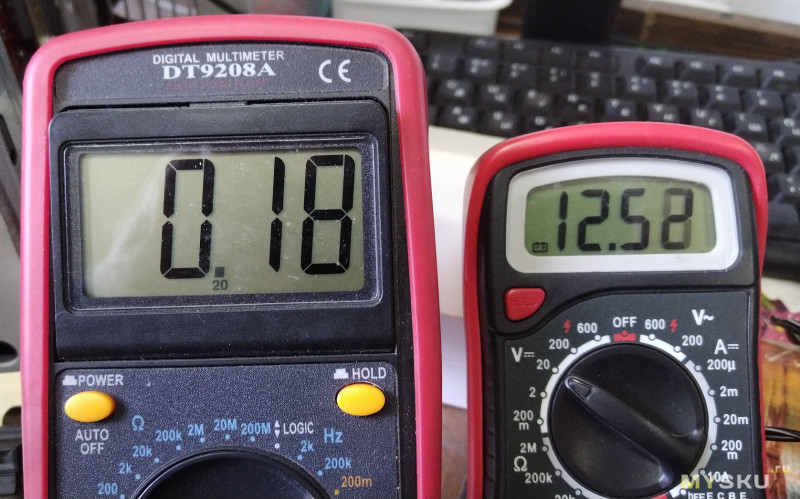

U max= 12,58 v I = 180 ma
Под нагрузкой U=12,5 V I=1,25 а (сверло d=2,5 mm)
Удерживал патрон рукой: напряжение падает до 8 в, ток 2 а.
БП на 3 а будет то что надо!
Небольшая вибрация есть, весь вес расположен в нижней части, верхняя пустая. Можно заполнить пустоту, сбалансировать корпус по длине. Всё таки патрон тяжёлый, его надо уравновесить. В БП добавить ёмкость по выходу. Придётся «колоть»!
Вот такие результаты на сегодня
а на высоких оборотах, учитывая массивный для 2мм патрон, может и в лоб прилететь, учитывая посадку на конус.
то есть, боковая нагрузка изгибает шпиндель, что нарушает балансировку патрона, и дальше это идет вразнос.
если бы вал двигателя был 3 или 6 мм, проблема бы практически не проявлялась.

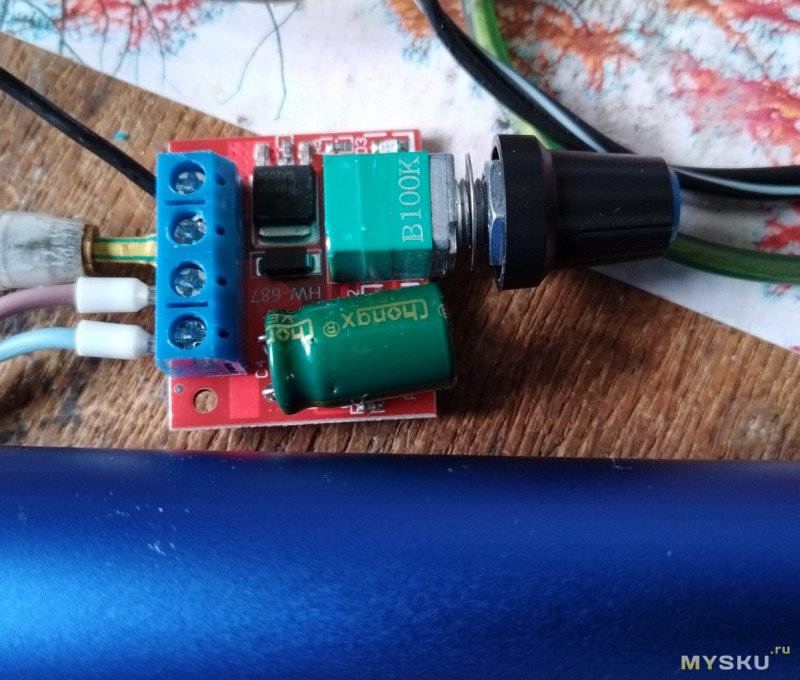

БП тут неплохой, выдерживает остановку нагрузкой мотора под напряжением, но лучше был бы вариант с не регулируемым 12В и ШИМ регулятором оборотов — выгоднее за счет большего крутящего момента на малых оборотоах.

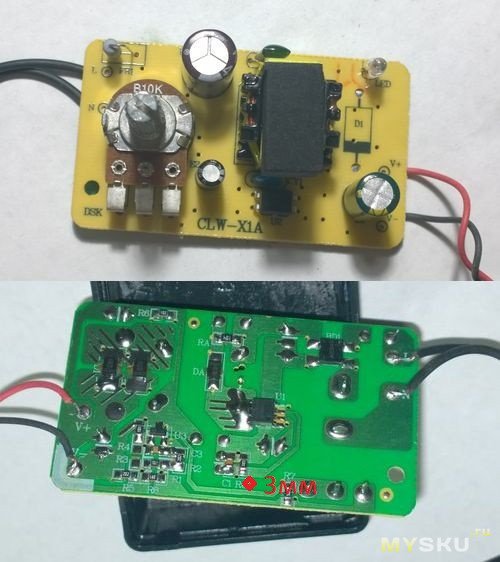

и где смд диоды вторички не включены в параллель и без больших полигонов фольги вокруг пайки
в этом (по таким критериям) — он неплох, плюс интеграьный контроллер обычно чуть выше КПД имеет, чем блокинг генератор на паре транзисторов, один из которых силовой ключ (схема в большинстве зарядников прошлого десятилетия) — за счет более крутых фронтов и поэтому короткого времени переключения, когда выделяется основное тепло.
что касается 3 мм между дорожками, оно меня не удручает на фоне а) расстояния между выводами ШИМ контроллера и б) между обмотками первички и вторички в силовом трансформаторе.
то есть я согласен, что неплохо было бы раздвинуть подальше, но это если мне китаиса мамой поклянётся, что обмотки изолированы желтым скотчем и пропитаны лаком
иначе бутылочное горлышко мы ищем не там (
и по-хорошему тут надо синфазный дроссель на вход добавить и термистор, а может и X конденсатор или варистор, чтобы срезать иголочки помех и тем самым снизить вероятность пробоя промежутков между дорожками в том числе.
при этом внутри корпуса есть объем для впихивания недостающего в термоусадке навесным монтажом, поэтому я не стал бы ругать этот БП, поскольку есть возможность доработать до своих требований к безопасности.
вот если бы залили компаундом и/или трансформатор намотали 0.08 проводом, я бы гневно карабкался на стены смирительной комнаты )
Спасибо большое за фото БП. Два диода в параллель на выходе, а какая емкость?
просто я второй раз не хотел бы расщёлкивать корпус у своего экземпляра (
https://www.ozon.ru/product/graver-elektricheskiy-peguliruemaya-mini-drel-0-3-4-mm-dlya-yuvelirnyh-izdeliy-po-derevu-2558394769
а этот дешевле:
https://www.ozon.ru/product/graver-elektricheskiy-peguliruemaya-mini-drel-0-3-4-mm-dlya-yuvelirnyh-izdeliy-po-derevu-2558394769
https://www.ozon.ru/product/graver-elektricheskiy-peguliruemaya-mini-drel-0-3-4-mm-dlya-yuvelirnyh-izdeliy-po-derevu-2558394769
при этом корень зла в виде тонкого 2мм шпинделя не исчезнет и это родовой недостаток.

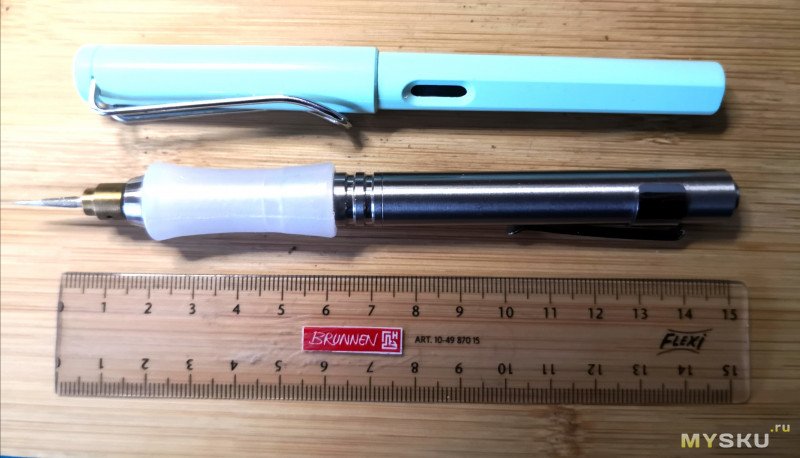

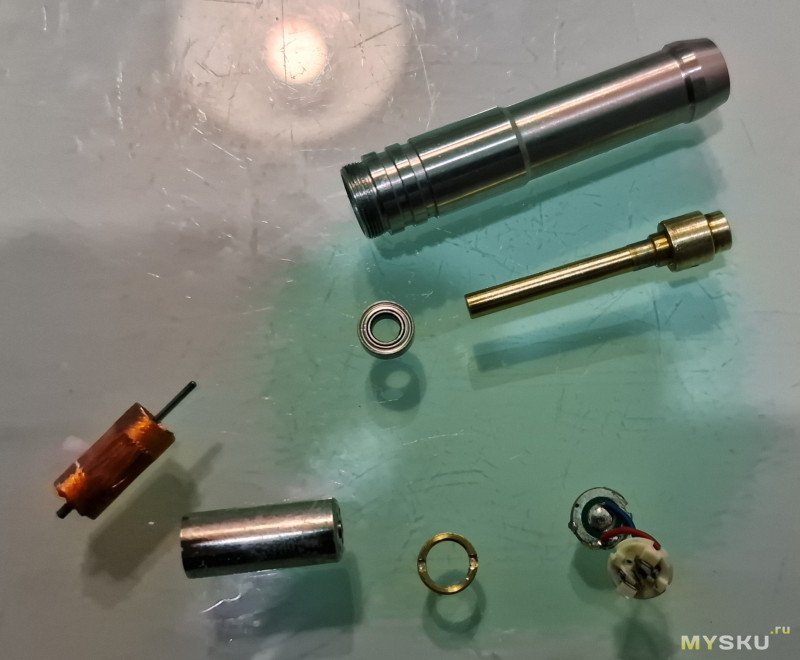

в маникюрных/педикюрных дремелях перед шпинделем мотора находится второй шпиндель, диаметром порядка 4-6мм на стандартные подшипники, и сочленение выполнено пластиковой втулкой, либо тонкий вал запрессован или вклеен (?) в отверстие в торце толстого.
за счет корпуса впереди моторчика, где рука пальцами держит дремель, создается опора подшипникам и шпинделю, поэтому к боковым нагрузкам такой «дремель» радикально устойчивее.
при этом на его штатный шпиндель с 7 или 8 мм резьбой под колпачок цангового патрона можно накрутить трехкулачковый бесключевой мини патрон
получив +- сверлилку как в обзоре, но в клубничного цвета корпусе ) рожденную для заточки коготочков ))
Следом я обнаружил, что продаются и трансформаторные БП к таким дремелям, которые требуют минимального вмешательства до/для состояния низковольтного лабораторного БП.
И с точки зрения гальванической развязки такой блок питания предпочтительнее невесомого и маленького импульсного зарядника 5в.
Позже и трансформаторные комплекты для маникюра настиг прогресс и в старый большой корпус стали устанавливать тоже импульсный БП с добавлением регулировки напряжения ((
ушла эпоха.
Ну, или как гравер.
Но это не дрель в полном смысле этого слова, с такими оборотами.
