Тестер полярности динамиков

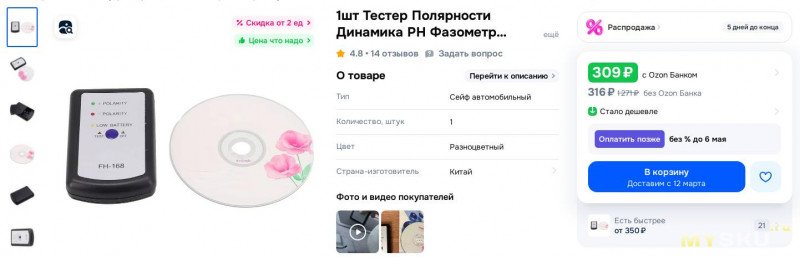

- Цена: 791 р с доставкой
- Перейти в магазин
Доброго времени, Муськовчане!
Во вторник получил этот прибор, не ожидал что так быстро приедет.

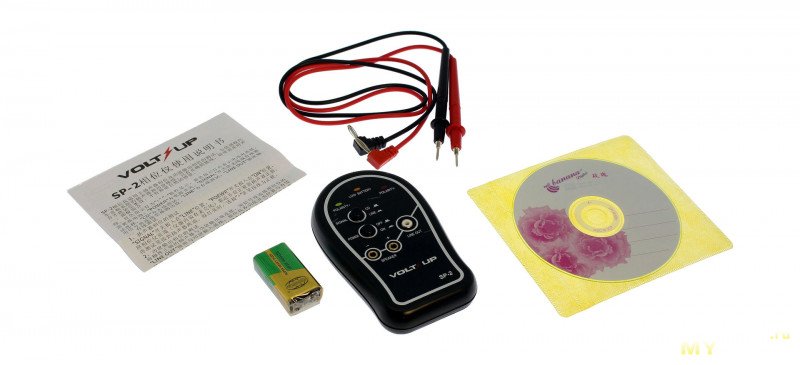

Заказывал с диском, хотя тестовых сигналов хватает. Вдруг что-то новенькое. Плееры опознали треки, но отказались воспроизводить. Пришлось конвертировать. Заказал из интереса, тем более подобный прибор использовали при настройке порталов, сборная солянка на стадион из несколких ДК того города. Было это в конце 90-х.

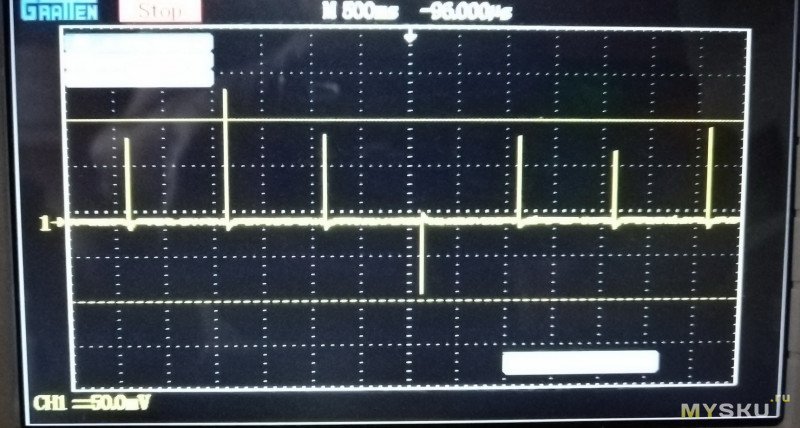

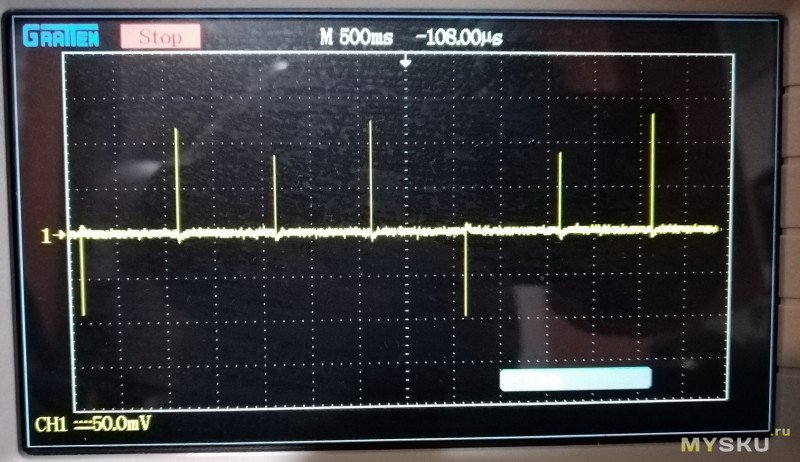

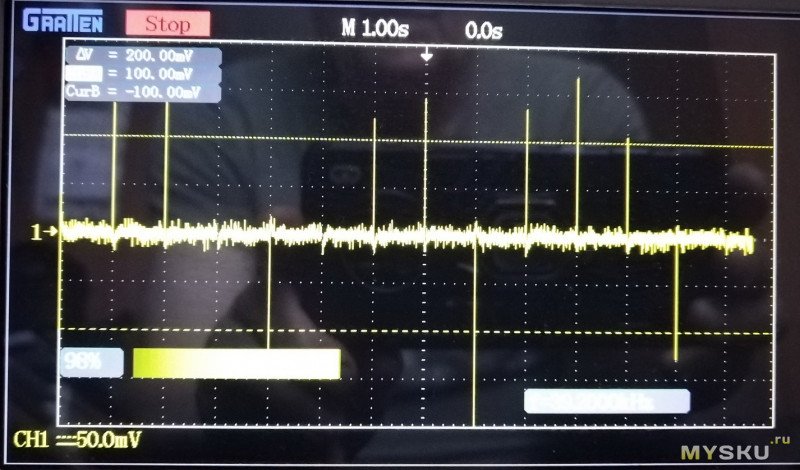

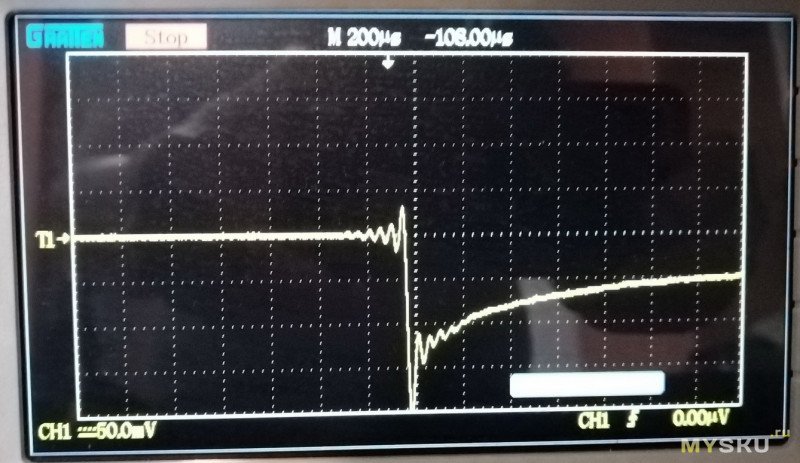

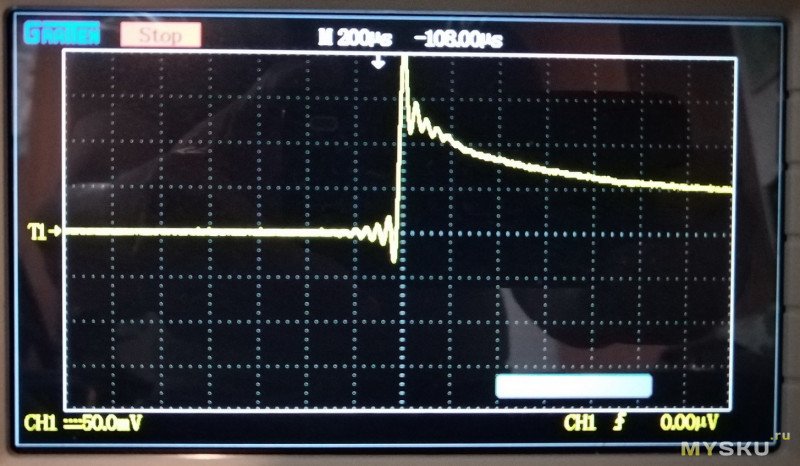

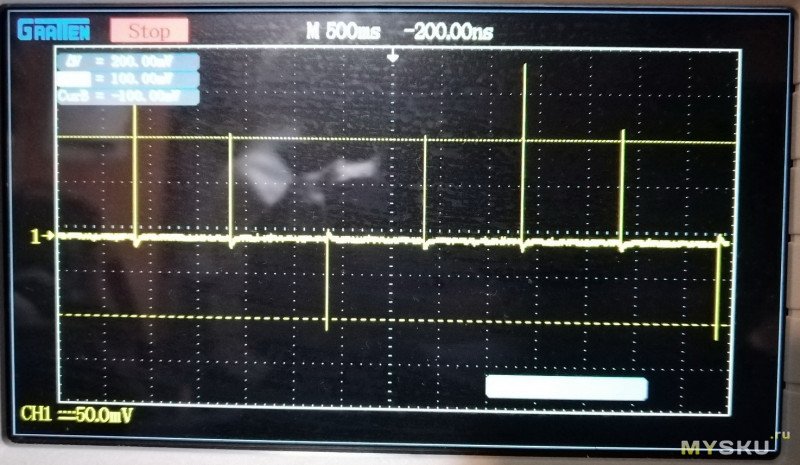

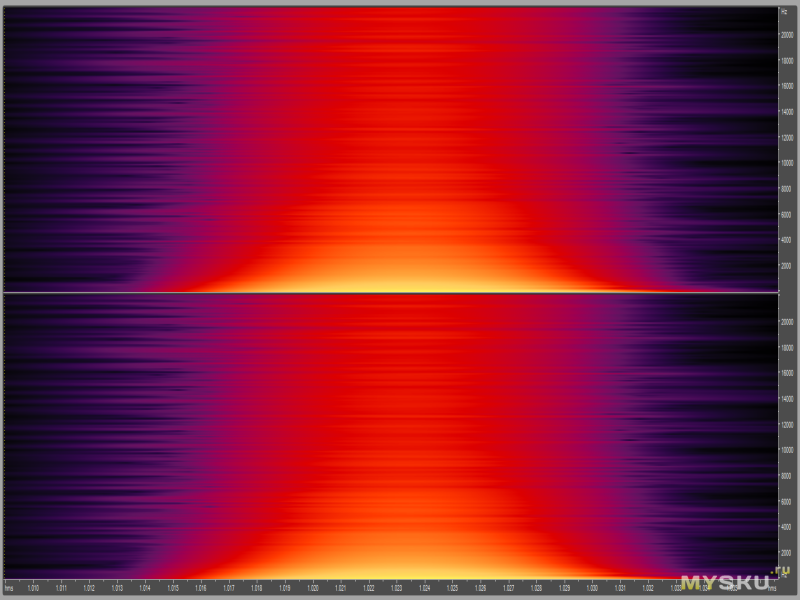

Данным прибором давно пользуются любители автозвука. Для первого тестирования собрал что было под руками. Первыми проверил наушники Galaxy AP-680, им более 20-и лет. Покупал специально для транссивера. Но как-то прижились и для компа. В основном слушаю на акустику от Виктория-001. Включил тестовый сигнал, представляющий повторяющиеся импульсы, которые в како-то момент меняют полярность. Записал видео, выложу на файлообменник кому будет интересно. Скрины получаются плохо, просто не успеваю захватить. Результат тестов всех динамиков таков: всё работает в противофазе, но сфазировано… УНЧ получает сигнал с микшера, выход симметричный… Необходимо перепаять кабели, поменять полярность сигнала на выходе. На выходных решу эту проблему. Наушники работали в противофазе, левый в частности. Разобрал и перепаял. Вот и выяснилось, почему я слышал провал на частотах выше 4 кГц! Включил свип-генератор, всё отлично. Не мог раньше понять, почему в наушниках слабо слышу эти частоты, некоторые вообще были по «0». Грешил на старость. В молодости 19 кГц слышал отлично, но 14 — 15 сейчас тоже радуют. Впереди есть много вопросов, которые этот приборчик позволит решить. Я понимаю прекрасно, что фаза с ростом частоты будет меняться, много раз игрался программой REW. Для общей фазировки отдельных источников, отличный помощник. Не дадут соврать любители автозвука.

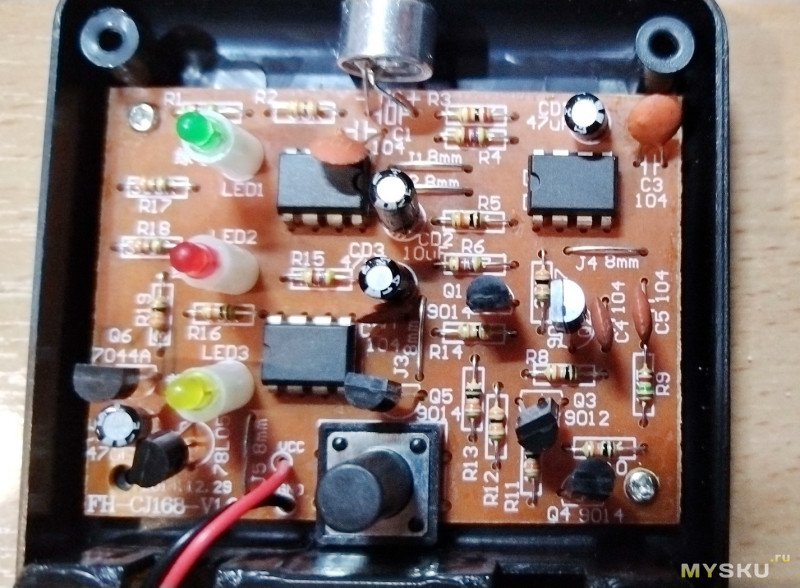

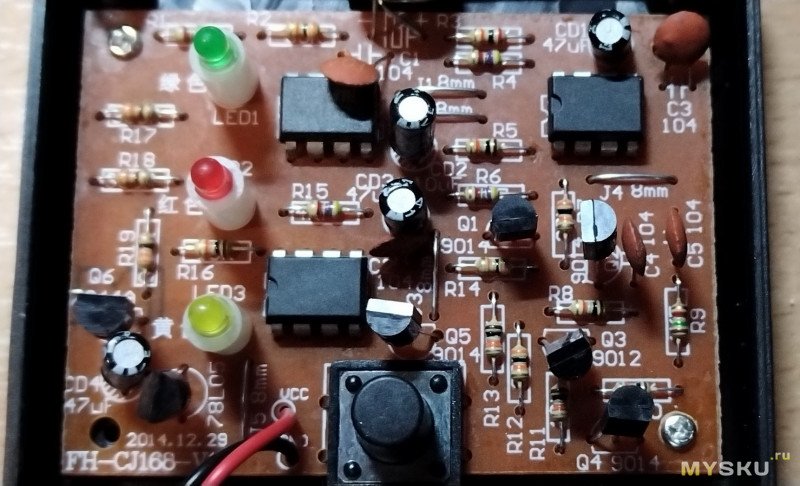

В приборе плата, два NE555P. один операционник LM386N и прочие радиодетали. Питание 9 в, крона. Зелёный, красный и жёлтый светодиоды. Алгоритм работы простой: три раза зелёный один раз красный моргают — всё в фазе. Наоборот — противофаза.
видео здесь:https://dropmefiles.com/9rWft

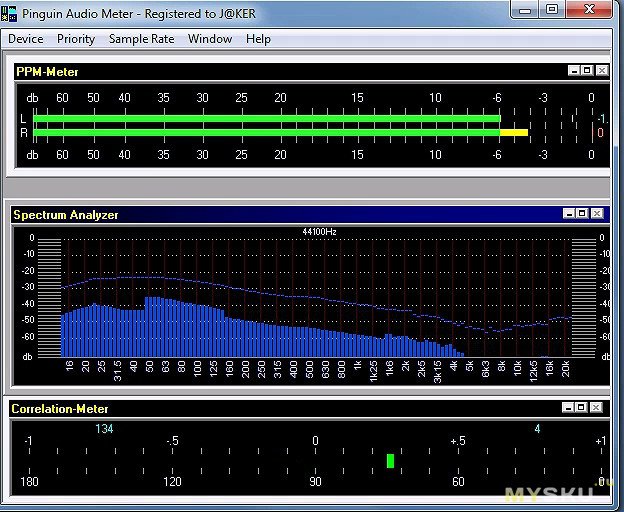

в видео больше информации, четыре окна.
Может кто-то уже владеет таким тестом, я пока не совсем разобрался. Просто нет времени, зима, снег и метель — служба такая.
Если что не так, здорово не пинайте. Может и был обзор этого прибора, значит я его пропустил.
Во вторник получил этот прибор, не ожидал что так быстро приедет.
Заказывал с диском, хотя тестовых сигналов хватает. Вдруг что-то новенькое. Плееры опознали треки, но отказались воспроизводить. Пришлось конвертировать. Заказал из интереса, тем более подобный прибор использовали при настройке порталов, сборная солянка на стадион из несколких ДК того города. Было это в конце 90-х.
Данным прибором давно пользуются любители автозвука. Для первого тестирования собрал что было под руками. Первыми проверил наушники Galaxy AP-680, им более 20-и лет. Покупал специально для транссивера. Но как-то прижились и для компа. В основном слушаю на акустику от Виктория-001. Включил тестовый сигнал, представляющий повторяющиеся импульсы, которые в како-то момент меняют полярность. Записал видео, выложу на файлообменник кому будет интересно. Скрины получаются плохо, просто не успеваю захватить. Результат тестов всех динамиков таков: всё работает в противофазе, но сфазировано… УНЧ получает сигнал с микшера, выход симметричный… Необходимо перепаять кабели, поменять полярность сигнала на выходе. На выходных решу эту проблему. Наушники работали в противофазе, левый в частности. Разобрал и перепаял. Вот и выяснилось, почему я слышал провал на частотах выше 4 кГц! Включил свип-генератор, всё отлично. Не мог раньше понять, почему в наушниках слабо слышу эти частоты, некоторые вообще были по «0». Грешил на старость. В молодости 19 кГц слышал отлично, но 14 — 15 сейчас тоже радуют. Впереди есть много вопросов, которые этот приборчик позволит решить. Я понимаю прекрасно, что фаза с ростом частоты будет меняться, много раз игрался программой REW. Для общей фазировки отдельных источников, отличный помощник. Не дадут соврать любители автозвука.
В приборе плата, два NE555P. один операционник LM386N и прочие радиодетали. Питание 9 в, крона. Зелёный, красный и жёлтый светодиоды. Алгоритм работы простой: три раза зелёный один раз красный моргают — всё в фазе. Наоборот — противофаза.
видео здесь:https://dropmefiles.com/9rWft
в видео больше информации, четыре окна.
Может кто-то уже владеет таким тестом, я пока не совсем разобрался. Просто нет времени, зима, снег и метель — служба такая.
Если что не так, здорово не пинайте. Может и был обзор этого прибора, значит я его пропустил.
Самые обсуждаемые обзоры
| +74 |
3079
53
|
| +73 |
2290
50
|
Но вообще, неправильную фазировку сложно не услышать, особенно в наушниках.
Мне кажется такой прибор необходим только в случае изодинамических или ленточных вч головок.
Минусует мастер-теоретик?
Не купил новые потому, что и то и другое досталось бесплатно. Наушники от гарнитуры сони эриксон.
Ну и как вообще в таком случае определить полярность на динамике?
История такая. Вначале припоялся к огрызкам проводов — звук порадовал. Потом переделал. Вскрыл и припоялсч к динамикам. +- в проводах по мультиметру. На динах только красная точка на одном из контактов. Припаял туда +. Звук не нравится. Расклеивать перепаивать, заклеивать слушать?! А потом возможно обратно? Не оч интересно.
Сейчас — да, в багажнике штатный и саб там же штатный.
Для меня усилитель в багажнике — моветон, для начала. Но углубляться не будем. Пипл хавает.
Речь идет о том что этот девайс для специального применения, где не подходит ни мультиметр, ни батарейка. Зачем нам всем читать о том, как он поступает в ДРУГИХ ситуациях, не относящихся к данному девайсу? Я поэтому и написал что его метод не годится там, где работает этот девайс.
А люди с альтернативной логикой и образованием начали меня минусить…
Я сугубо плюсовал, но претензии Ваши не совсем по цели)
Ну очень тяжело воспринимается материал.
Если просто потестить полярность, то есть тестер, накрайняк батарейка
Я не писатель, просто поделился впечатлениями. Просто тестовыми треками такую работу не выполнишь. НЧ нет разговора, СЧ и ВЧ вы не увидете. Тем более когда от фильтра будет многое зависить. Я никого не заставляю это покупать.
Ну специфичные темы, конечно. Я после таких материалов иду удалять всякую чепуху сторублевую из избранного… xDD
Хотя нет, делители частоты за пару тройку соток всё никак не выброшу из головы… Задешево хайенд наворотить, бесценно))
Уровень знаний определённо немал, делитесь/обсуждайте;)
Тема интересная. Лет 15 назад строил автозвук для себя. Был тогда такой популярный звуковой процессор — Audison Bit Ten. Он позволял перевернуть и посдвигать все фазы во всех каналах, что бы тонко выстроить сцену.
Вот там хорошо работали тестовые треки. Но, как применить этот прибор, я так и не понял. Если только найти явные косяки тех, кто коммутировал акустику…
Он прям обалдел от результата.
А вот на открытом воздухе — сплошной квест звук настраивать: давление, влажность, в микрофон нужно говорить хорошее, штобэ расшевелить гостей.
Отводит постоянкой мембрану и потом меряет полярность напряжения возникающего при возврате мембраны в исходное, или как?
Как с пищалками, пьезиками дела обстоят?
archive.radio.ru/web/1987/03/040/
Принцип работы понятен, значит что каждый тайме 555 работает по такому алгоритму, как в статье. Но схему этой коробочки, постараюсь срисовать.
А мне, например, мозгу дискомфортно такое слушать. Ещё в Ленинграде-010 было псевдостерео, где немного сдвигалась фаза. Долго в этом режиме слушать не мог.
Эффект усиления стереобазы и сейчас много где используется, иногда даже прикольно получается, но на любителя конечно.
Внутри многополосной колонки динамики тоже должны быть подключены синфазно, ну или согласно распиновки разделительного фильта.
там, помнится, головки в противофазе, чтоб вакуум внутри не создавать…
«Необходимо однозначно доказать, что абсолютная полярность неоднократно слышна и что правильное её определение определённо приводит к улучшению качества звука. На самом деле, я надеюсь, что несколько таких групп людей проведут надежные тесты и покажут нам, что абсолютная полярность действительно важна. И я надеюсь, что стану одним из первых, кто прочитает об этом и настроит свою систему воспроизведения, или попрактикуется в прослушивании, или сделает что-нибудь еще, чтобы воспользоваться этим преимуществом. Тогда я смогу почувствовать себя выше бесчисленных аудиофилов, которые не в курсе современных тенденций.
Но пока этого не произойдет, мы все должны прийти к выводу, что вся эта история — лишь буря в стакане воды.
Дэн Шейнфилд. (Нью-Джерси)»
Вот ссылка на статью полностью: www.enjoythemusic.com/magazine/bas/1208/
Всё в этой жизни имеет право жить. Динамик изначально устроен так, что диффузор должен «идти» вперёд, работает как поршень. Мало того, что при расфазировки левый — правый каналов, получаем потерю низа, размазывание средних частот. Многие уповают на уши, да, их никто не отменял. Но почему то народ пользуется тестами и программами. Вы приходите на праздник, звучит музыка на площади. Чтобы было всё достойно, проходит не один час настройки. Сейчас в массе используют линейные массивы, для настройки тестовые треки, измерительный микрофон и программа в ноуте. Уши обязательны! Когда ставишь любимый музыкальный трек, у меня это был Dire Straits, и наслаждаешься звучанием. Дома такое уже не позволяют домашние. А так порой хочется оторваться по полной. Спасают наушники.
Без сигнала диффузор находится в нулевом, нейтральном положении, положительная полуволна
(упростим сигнал до гармонического) гонит его вперёд, отрицательная — соответственно, взад.
Или?..
Сердечники выскочастотных и низкочастотных динамиков должны быть на одной оси.
С помощи программы делают задержку передачи сигнала на высокочастотный динамик и прибором фазируют.
Но я не спец.
Автор тема интересная но не хватает абзацев.

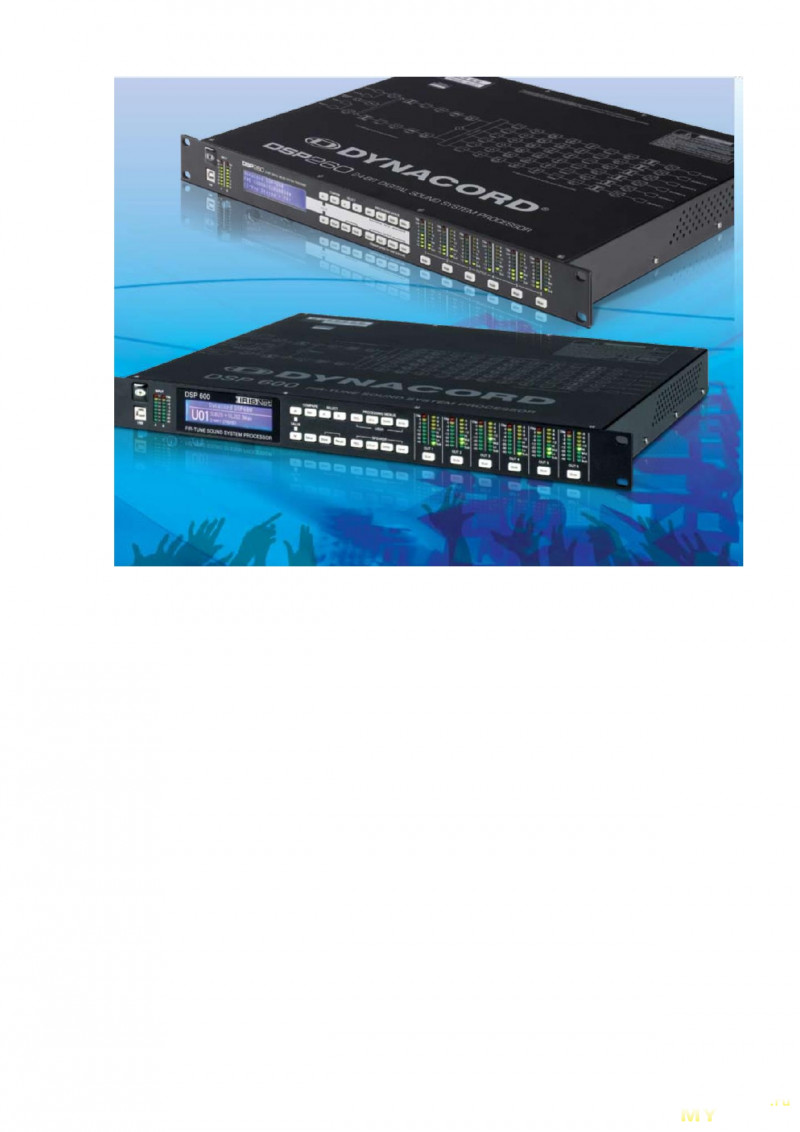

С помощью программы определяют время задержки, в процессоре выставляют это время. Процессоры есть на 6, 8 и более каналов
Попробуйте в вкладке «добавить новый обзор», разница огромная — можно фото между текстом вставлять, делать таблицы и много чего ещё.
Ещё статья, для тех кого интересует данная тема
Вот так и жили — без заумных приборов, но со знаниями школьной физики…
Сейчас другое время и на сцене гораздо больше динамиков, всё сложнее гораздо. Я не буду перечислять с какой акустикой мы работали в 70-х годах, когда в зале тысячнике стояло две колонки с динамиками 4А32, всего 50 вт. Четыре динамика, и всё было слышно прекрасно. Извините, прошло 50 лет, прогресс и в этом направлении не остановить. Пять киловатт на такой зал, считается минимальной мощностью.
Я, честно говоря, не вижу ни единого случая, когда ваш бы способ мог бы помочь. Дома с обычными небольшими колонками можно и на слух, да и как таковой проблемы нет. А в любых практических условиях, где этот девайс мог бы пригодиться, то либо дурные здоровенные колонки не потягаешь, либо динамики надо выкручивать и демонтировать (да и затея будет бесполезна более чем полностью), либо же развлекаться со стремянками.
Девайс подключил, несколько секунд подержал, на светодиод посмотрел и всё.
А детскому методу — детское и применение.
Вы свалил в кучу витую пару, проводку 220 в и подключение динамиков. Это и есть детский метод.
Ещё раз приношу извинения перед членами клуба Муська, за публикацию неотредактированного материала.

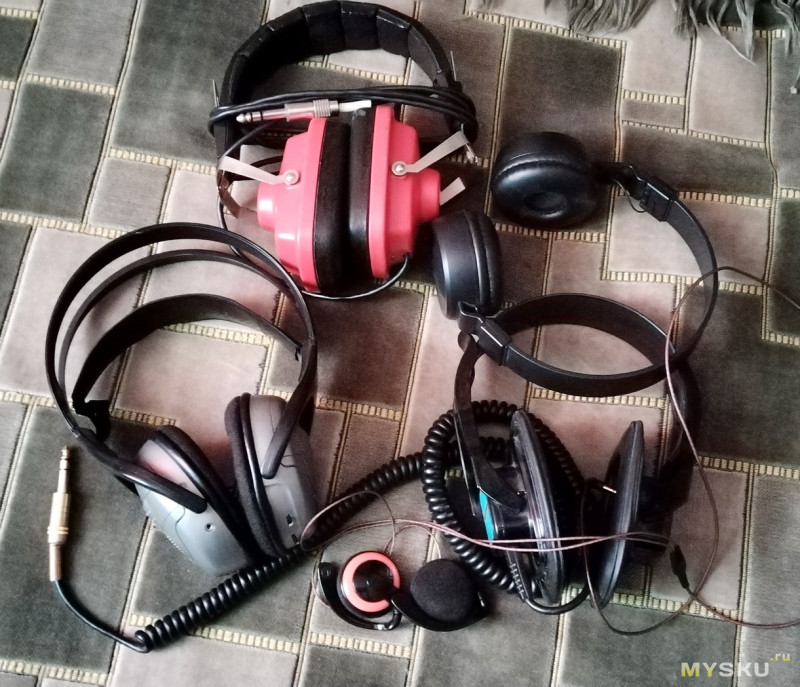

Пока не приехали внуки, займусь проверкой вот этого:
Насчёт сигналов — в сети есть на сайтах проверочные звуки разной частоты…
Например — тут.

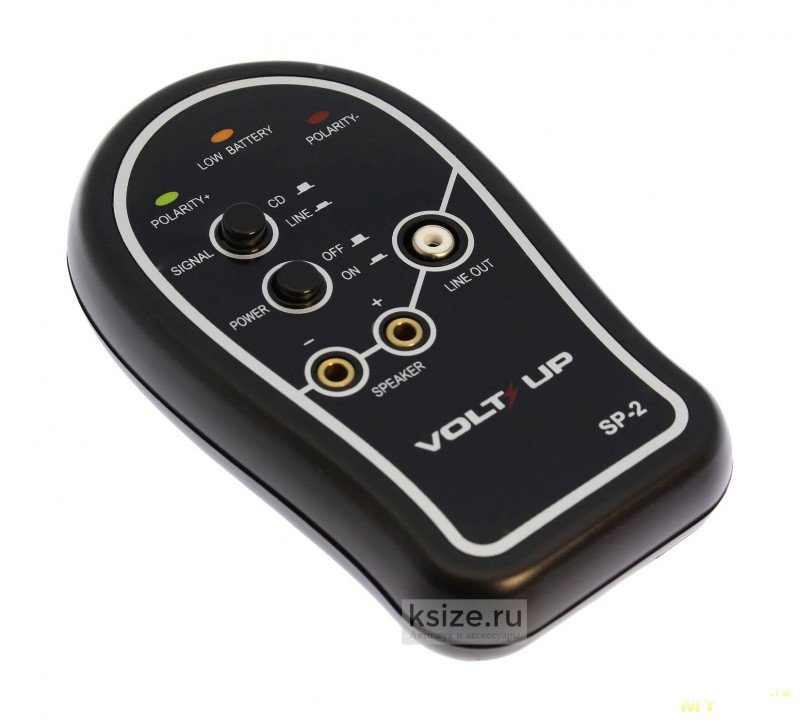

Для тех кому интересно: ksize.ru/ksize-ph-2-fazometr-ustroystvo-proverki-fazy-akusticheskih-sistem-00000011093.html
Для большинства всё понятно, тема закрыта.

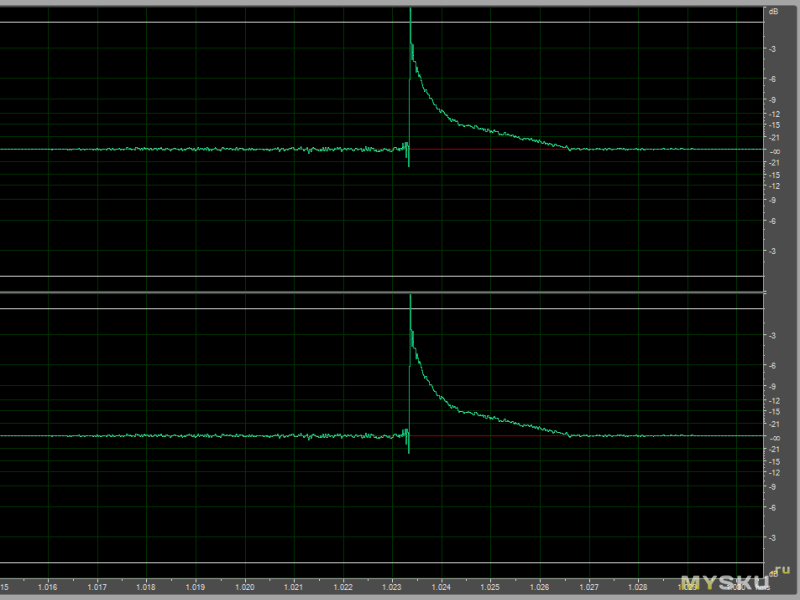

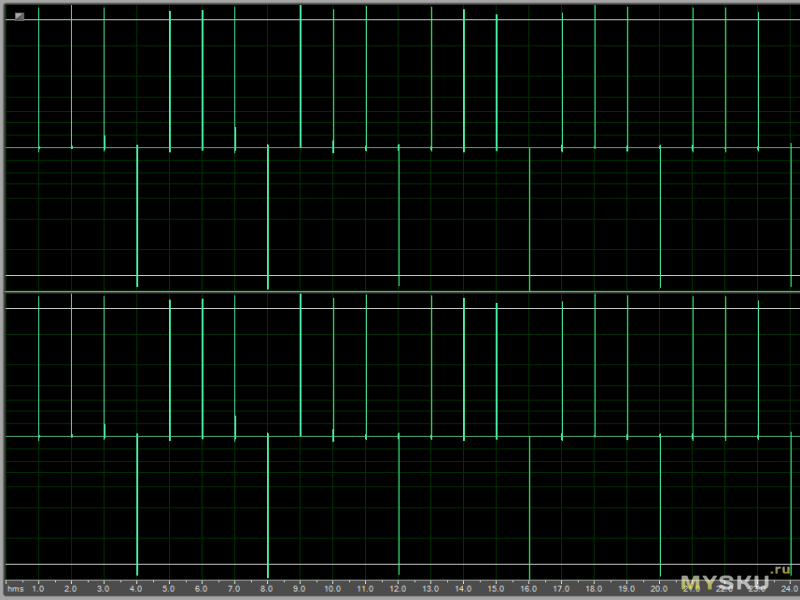

Нам эти импульсы не слушать.
Розовый шум сгенерируете сами, я думаю.
Извлечённые треки в разных форматах. Сам диск в плеерах не открывался, пришлось извлекать.
