Музыкальный брелок, драм машина для ребенка и для большого ребенка, синтезатор в кармане

Увидел в рекомендациях озона музыкальный брелок, посмотрел отзывы, заказал сыну, 7 лет. Зачем? Для
тренировки внимания, развития моторики рук, точности и ловкости. Брелок пришел, понравилось, заказал себе еще один Как всегда, без DIY не обошлось.

Заказывал на озоне с китая, шло примерно месяц.
В заголовке ссылка именно на тот лот, который я заказывал.
Но можно найти дешевле, я заказал себе синий за 84 руб Там же есть зеленый в такую же цену.

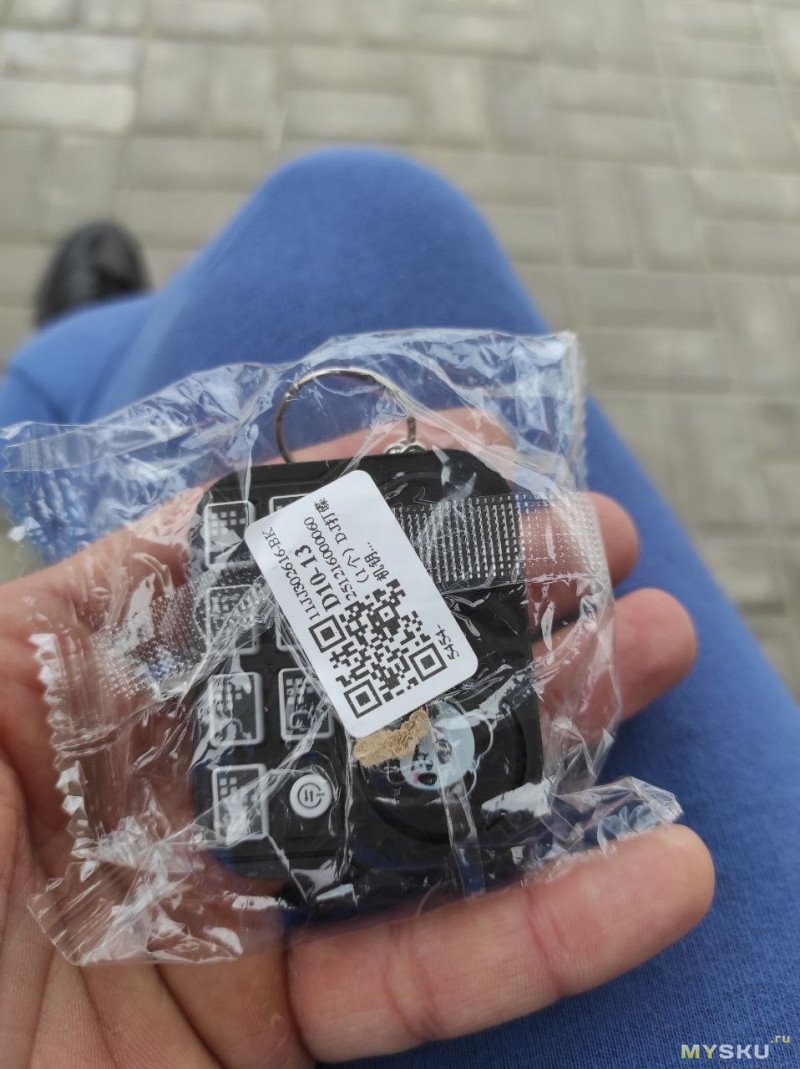

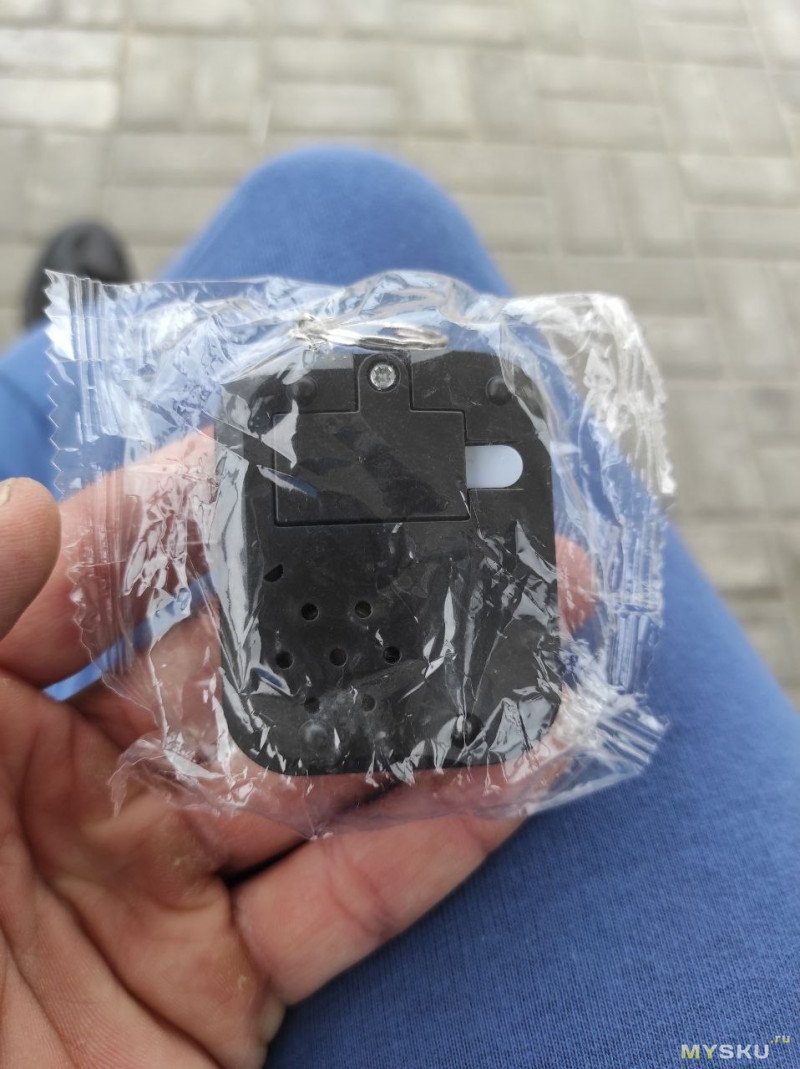

Приходит в простом пакете, коробки нет.

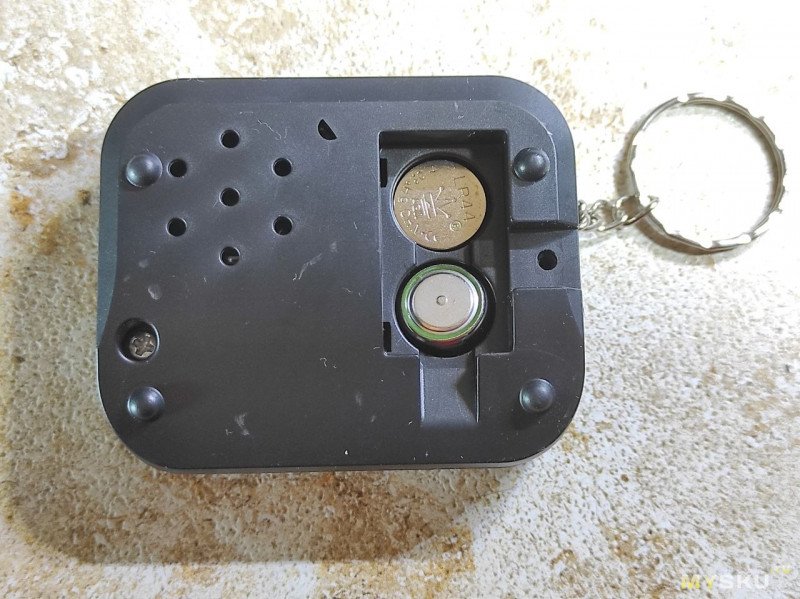

Брелок питается от двух батареек-таблеток LR44. Чтоб брелок не включился в пакете под батарейками был пластиковый хвостик, для активации его нужно вытащить.

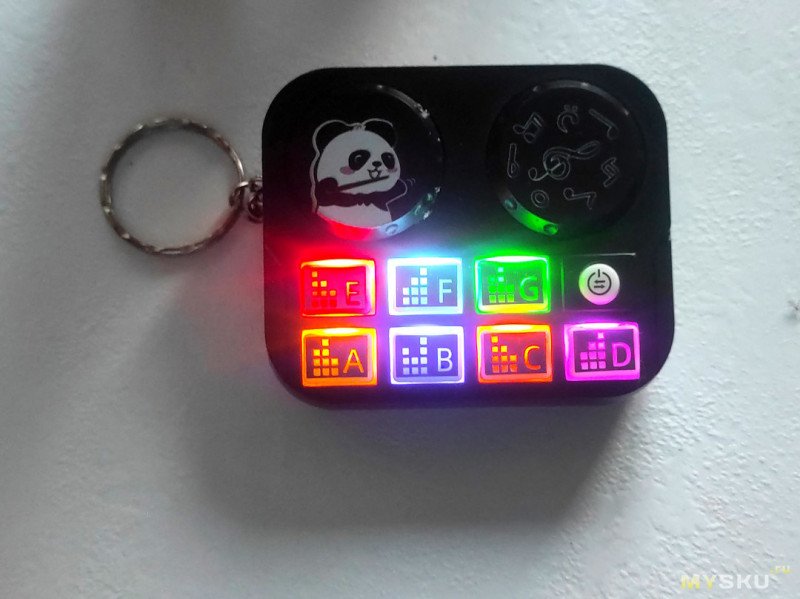

При включении проигывает короткую мелодию и включает подсветку всех кнопок

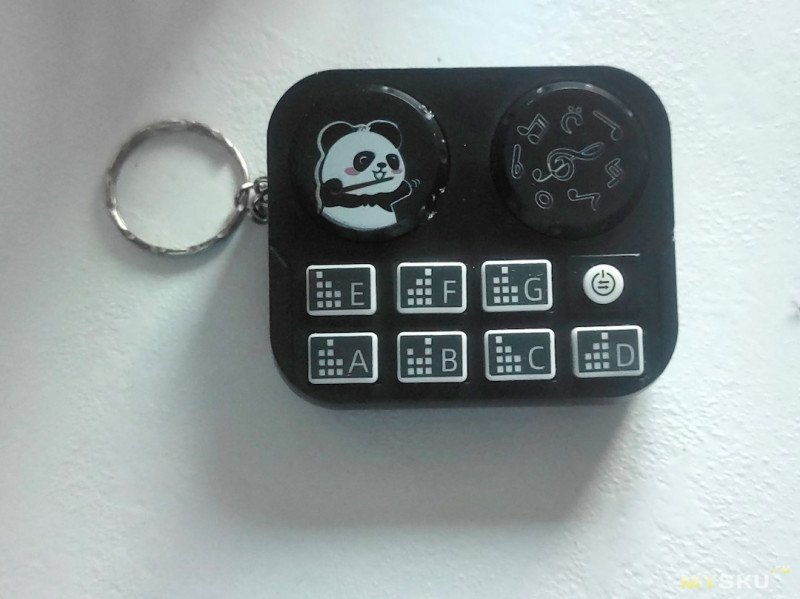

Лицевая сторона без подсветки
Крышка батарейного отсека держится на винте, он же держит правую часть корпуса.
Батарейки плохо контачат, поджал контакты в батарейном отсеке, собрал обратно, включил маленькой кнопкой.
После включения брелок проигрывает первую мелодию, светодиоды под кнопками светятся, показывая куда при этом нажимать. После демки можно нажимать на кнопки и брелок издает звуки.
Но при этом во первых западает правая нижняя кнопка. Во вторых при нажатии на левую нижнюю кнопку на секунду пропадает питание, брелок перезагружается и начинает играть заново. Это бесит, надо чинить.

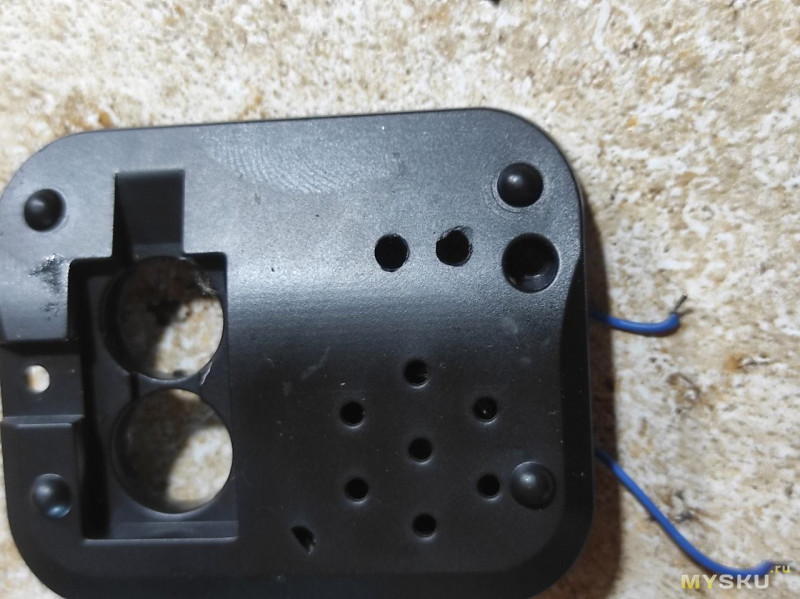

Выкручиваю еще один винт слева, брелок разбирается на две части.

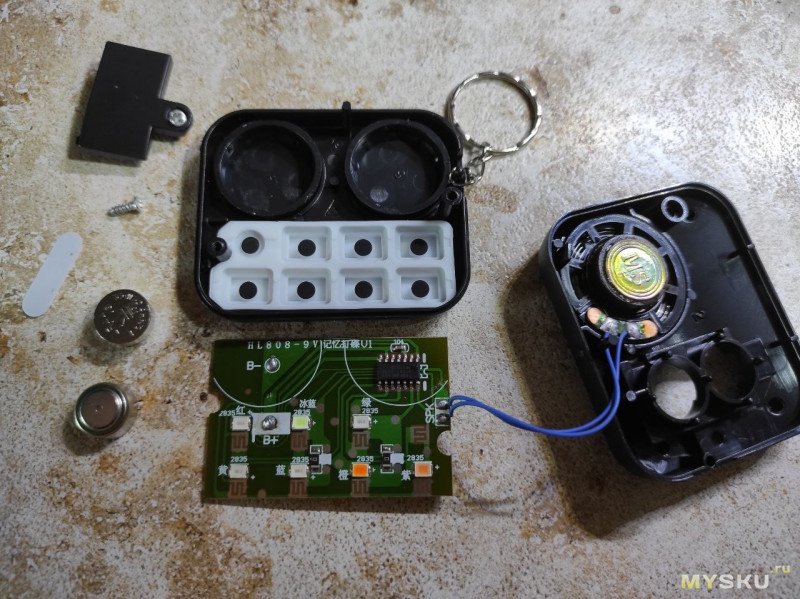

Внутри плата, динамик, мембранные кнопки. На плате возле каждой кнопки есть светодиод, все они разных цветов. «Диски диджея» в верхней части это обманка, для них нет контактов, просто кружки пластика.
На плате есть микросхема trsf4b060a, это 4-битная Flash-микросхема голосового оповещения и звуковых эффектов (Speech IC), выпускаемая тайваньской компанией Tritan Technology (硕呈科技). Она представляет собой специализированный микроконтроллер со встроенной Flash-памятью, разработанный для воспроизведения многоканальной музыки, речи и звуковых уведомлений в электронных игрушках, бытовой технике и системах оповещения.
Чтоб левая нижняя кнопка не западала, подложил поролона под это место платы, кнопка перестала проваливаться.
Но глюк с пропаданием питания так не пропал. В отзывах на озоне человек писал, что переделал этот брелок на питание от вейпа и все отлично работает. При этом пишут, что батареек-таблеток хватает на один день, значит нужно перевести на литий.
Сверлю два отверстия диаметром 3мм, расстояние 6мм.

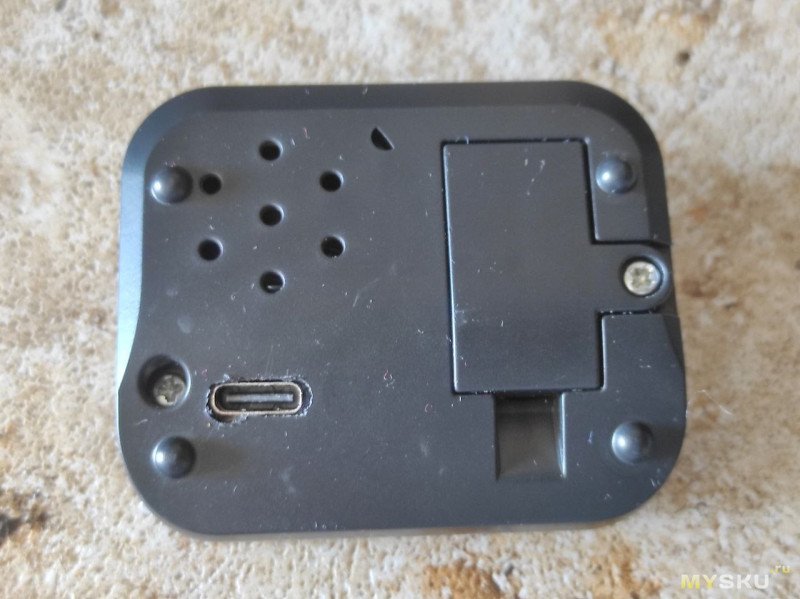

Соединяю эти отверстия скальпелем, разъем type-c входит почти ровно.

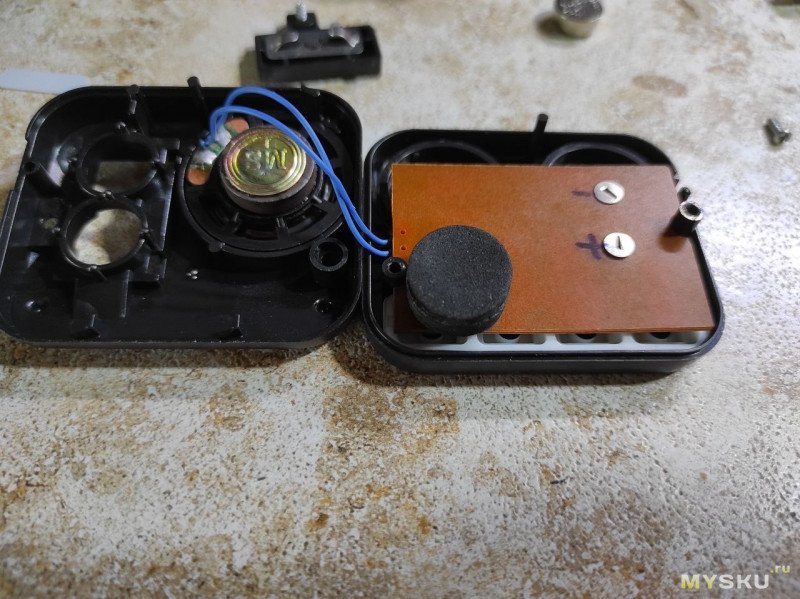

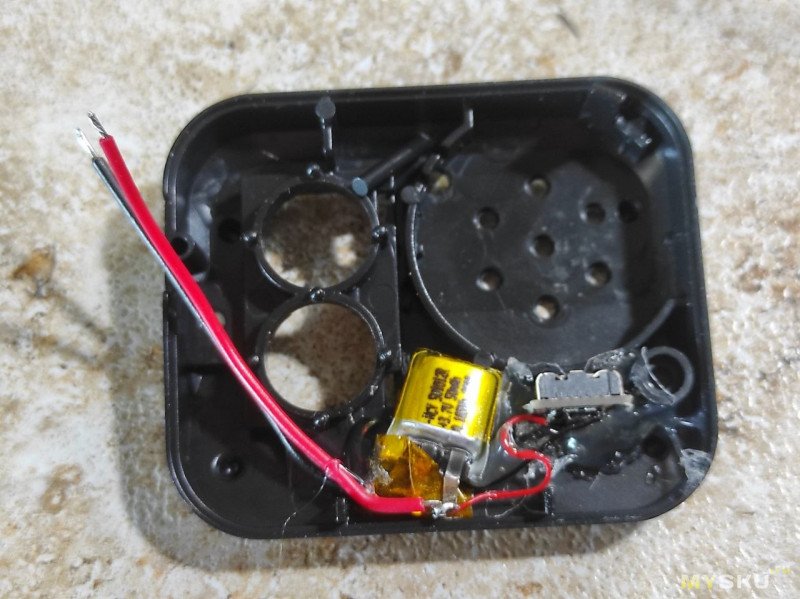

Прилепляю туда маленький аккумулятор от наушников, заливаю все термоклеем. Теперь кнопка не будет проваливаться. Можно вырезать часть под батарейки-таблетки и поставить аккумулятор побольше, но мне было так проще. В разъеме есть встроенная зарядка лития на LTH7, покупал на алике.
Припаял провода от лития на места контактов батареи, работает.

Как работает? Брелок включается маленькой круглой кнопкой. После включения проигрывает первую мелодию медленно, потом включает ее с нормальной скоростью. При этом кнопки подсвечиваются, показывая куда нажимать. После проигрывания мелодии можно нажимать кнопки и извлекать звуки. Пока брелок проигрывает мелодию и показывает какие кнопки нажимать, то он не реагирует на кнопки, кроме кнопки питания. При удержании кнопки звук повторяется. Можно нажать только одну кнопку, если нажать две одновременно, то два звука не получить.
После повторного нажатия кнопки включения брелок переключается на вторую мелодию, так же проигрывает ее два раза медленно и два раза нормально.
Если нажать еще раз, то так же переключается на третью мелодию. При следующем нажатии брелок пищит и выключается. Если не нажимать кнопки примерно минуту, то брелок издает писк и выключается.
В видео ниже я показал все три мелодии и после выключение кнопкой.

В следующем видео первая мелодия, кнопки BGCDG BGCDG, длительность демки около 12 сек.
После сам пробую играть.

В видео ниже вторая мелодия и вторая группа звуков.
«Ноты»:
EB EB EB EB C
EBGB EBGD * 4 раза
Длительность 40 секунд.
Так же пробую извлекать эти звуки.

В видео ниже третья мелодия и новые звуки, не стал расшифровывать ее, длительность демки чуть больше минуты. В этих семплах уже слышны фрагменты фраз, тоже пробую повторить и показываю все звуки этого режима.


Этого аккумулятора не первой свежести хватает на пару часов игры, потом синий цвет под кнопкой пропадает, значит напряжение упало и нужно заряжать. Хотя диджей из меня никакой, но штука интересная, понравилась и мне и сыну, заказал себе тоже.
Минус в том, что нужно доделывать, в стандартном исполнении нажатие кнопкой прерывает питание. Динамик не очень, но пойдет. Ну и во время проигрывания демки брелок не реагирует на кнопки, хотя было бы хорошо прервать демо нажатием любой кнопки и сразу начинать играть, а не ждать 12-60 секунд.
