Фирменный б/у БП 12V-4,16A от известного производителя LITE-ON. Почти даром. Цена от 180руб с доставкой

Ка обычно лазил по нашим торговым площадкам и на глаза попался данный лот с б/у БП. По виду он был фирменный. Сначала пробил фото этикетки на зарубежных площадках и оно совпадало с их фото. А продавца проверял уже ранее, на небольшой покупке. Собственно поэтому и поверил описанию лота.

Как часто бывает, если продавец изначально нормально себя показывает, то и дальше не возникают проблемы с сервисом и описанием товаров.

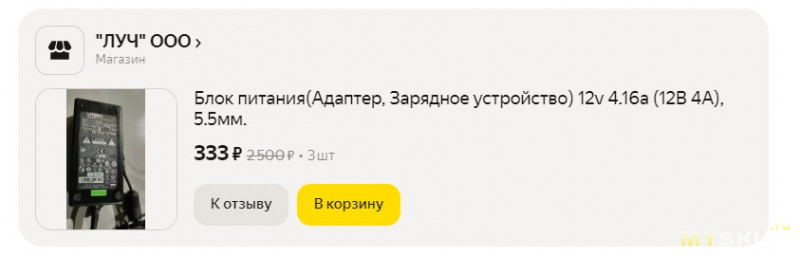

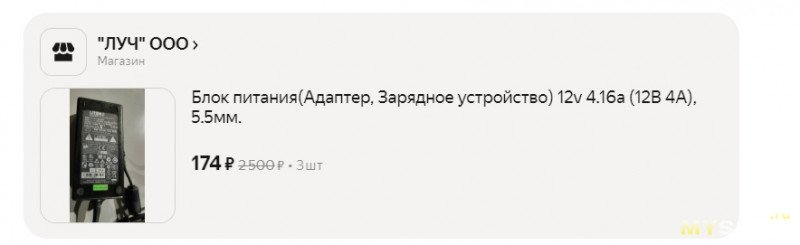

Первые БП заказывал по 333руб/штука, заключительные по 174руб/штука. Один раз они заканчивались и появлялись снова.


После того как получил БП и один вскрыл, то дал наводку нескольким людям с Муськи, с кем периодически общаюсь. Мимо проходит только Беларусь, потому как спрашивал у uncle_sem про Яндекс-маркет и он говорил, что нет доставки в Беларусь.

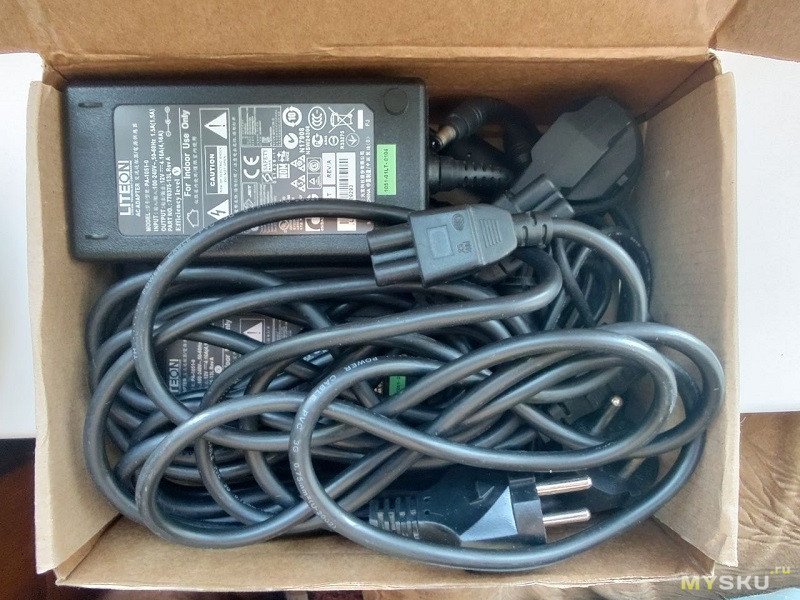

На первом заказе совсем не понял юмора — мне Яндекс писАл, что вес посылки аж 1.65кг за три БП. Подумал, что это ошибка, но нифига подобного. Продавец туда добавил родные кабели 230V. Мне они лишние, только проблемы с их хранением. Всё приехало в культурной картонной коробке, обклеенной чёрным скотчем. Одни БП были пыльные, другие относительно чистые.
Сразу проблемный первоначальный момент на Яндекс-маркете. Не мог найти как там общаться с магазинами и где и куда задавать вопросы и пожелания. И никто не мог найти этот пункт, только на другом заказе случайно обнаружил чат. Продавец попросил отменить заказ и снова перезаказать эти БП, так как они обнаружили, что в посылку положили только один БП, вместо трёх.

По кабелям 230V из комплекта. Когда обнаружил чат, попросил не добавлять эти кабели 230V в мой заказ. Но продавец сказал, что их добавят — «в комплекте идут, отправим» (цитата). Сами кабели IEC C5 — CEE 7/7, длина порядка 1750мм (0,75мм).

Итого имеем.

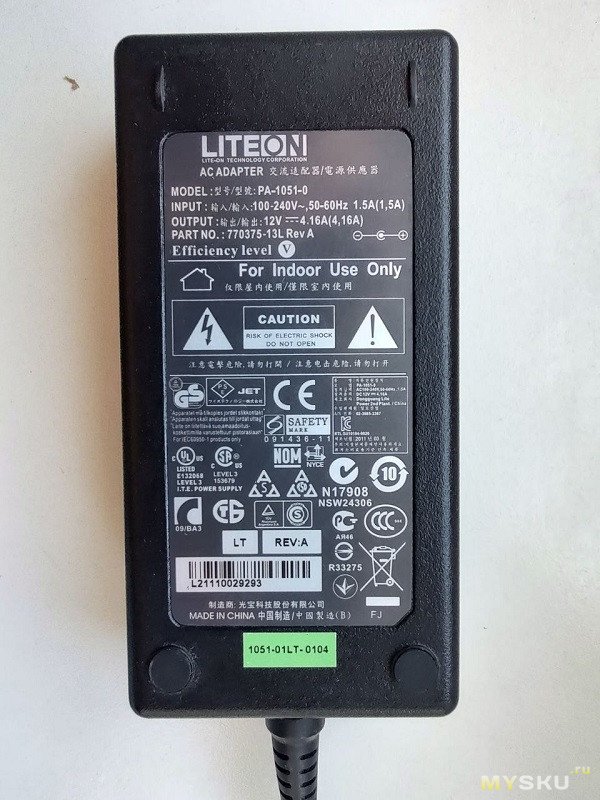

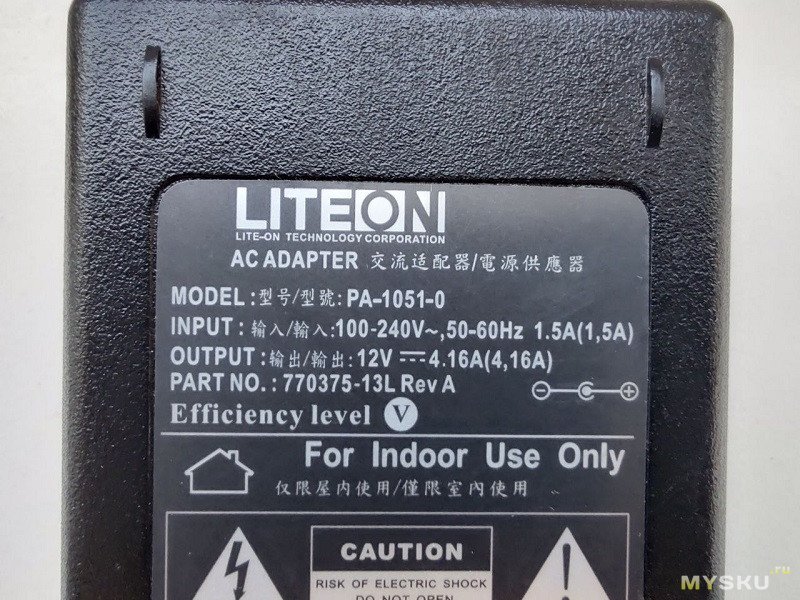

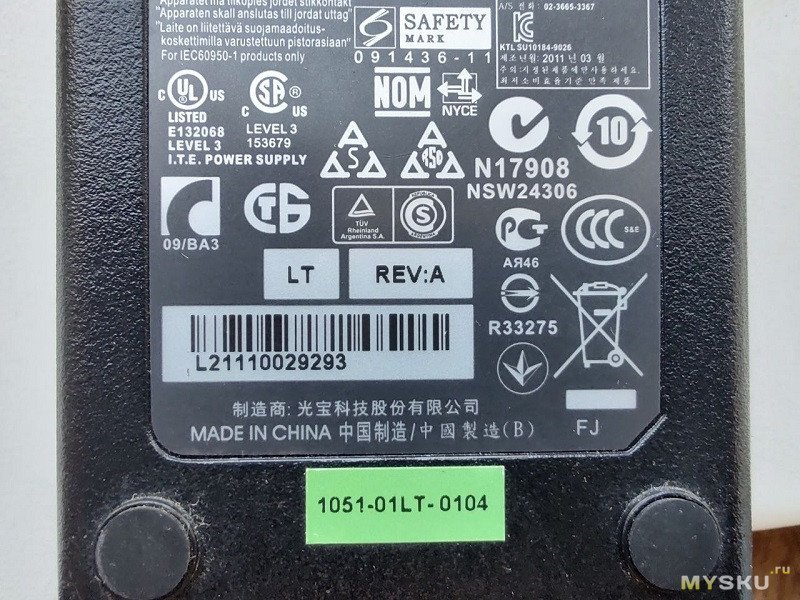

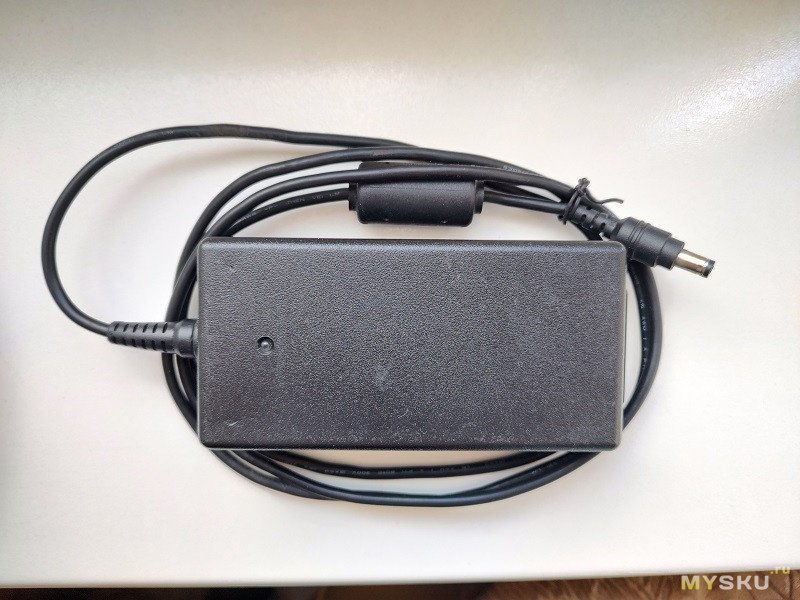

Сразу протираю все БП с кабелями. По БП — 12V-4,16A, модель LITEON PA-1051-0.

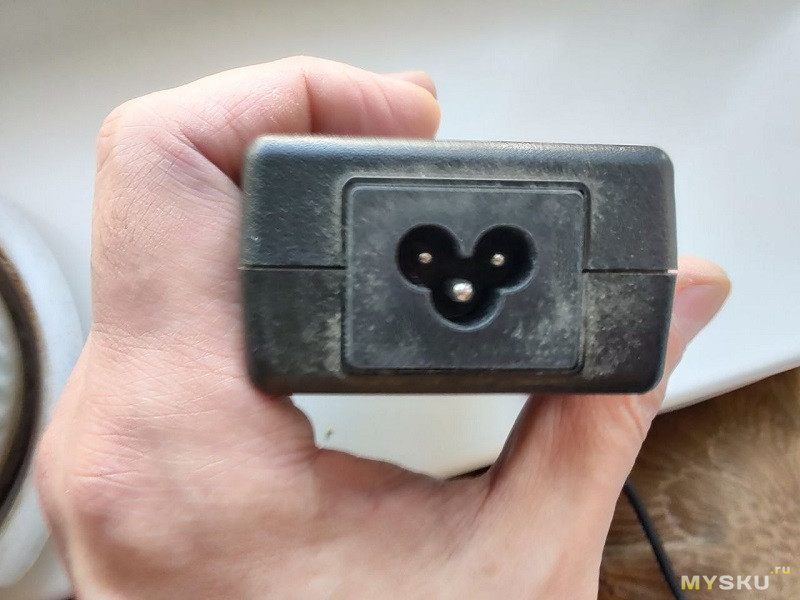

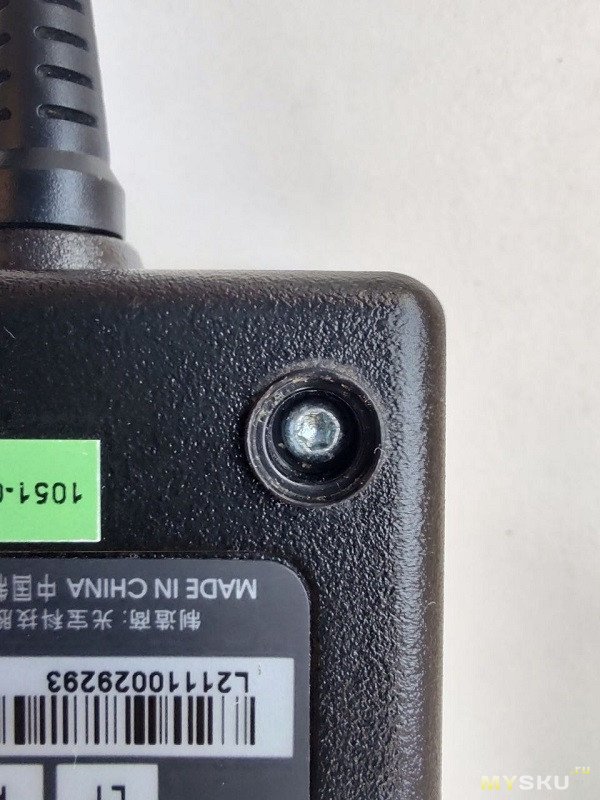

Корпус разборный. Два винтика/самореза на выходной части под резинками + защёлки.
На втором и последующих этих БП, «научился» вскрывать корпус только руками, без приспособлений. Откручиваем два винтика/самореза — дальше будут защёлки. Немного мял корпус руками, потом пальцами продавливал половинки корпуса и вскрывал только руками. Не остаётся ни одной заусеницы или вмятины на стыке половинок корпуса. Хоть не проблема потом убрать надфилем.

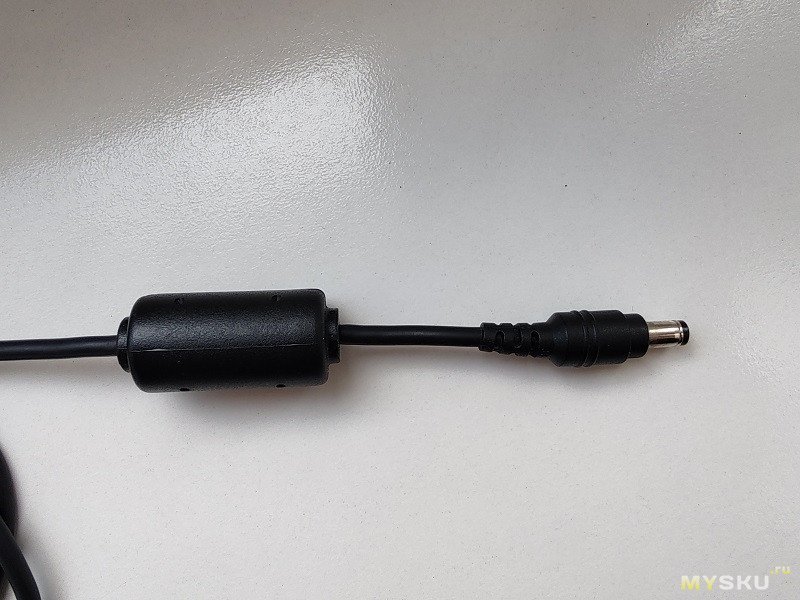

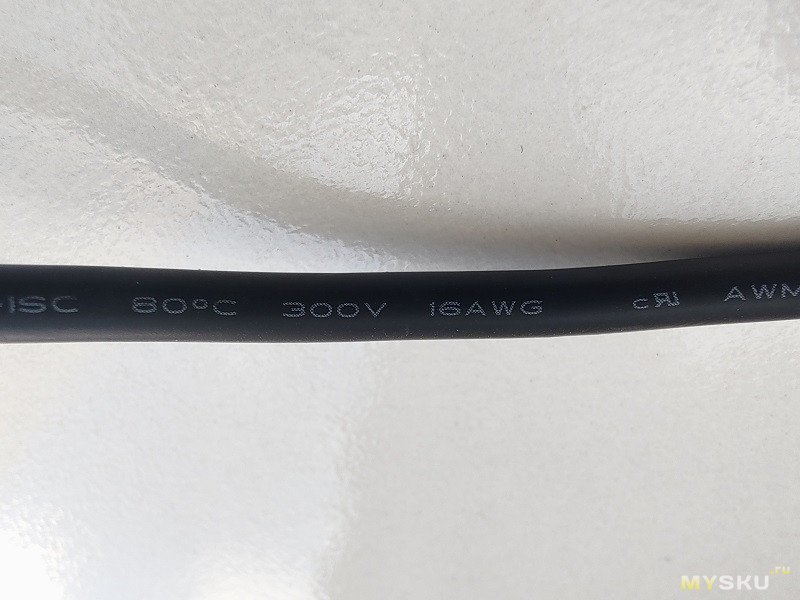

Выходной кабель фирменный, длина около 1500мм, с большим ферритовым фильтром. Ферритовый фильтр со стороны выходного штекера. Сечение 16AWG. Носик штекера 5.5*2.1мм, сам носик стандартной длины. Подсказка начинающим любителям домашнего паяльника — если на фирменном кабеле есть ферритовый фильтр, то значит на выходе платы не будет синфазного колечка. И соответственно наоборот.

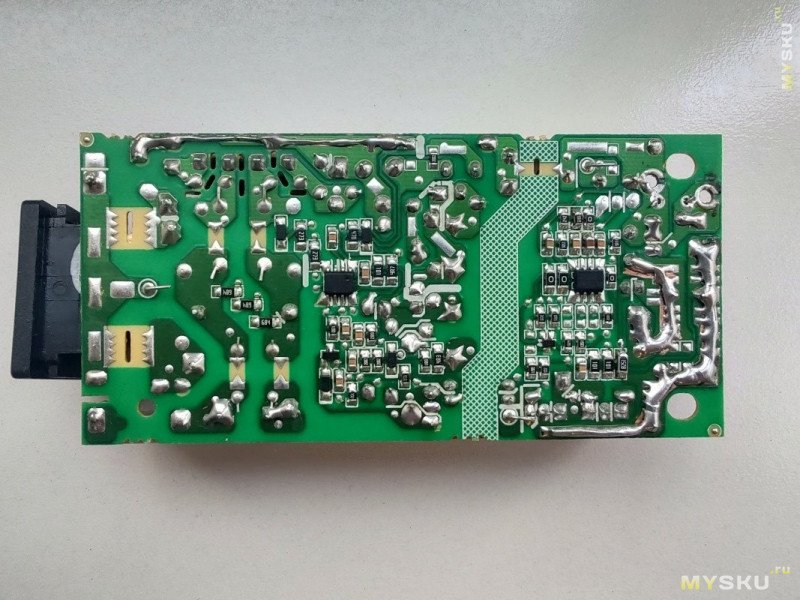

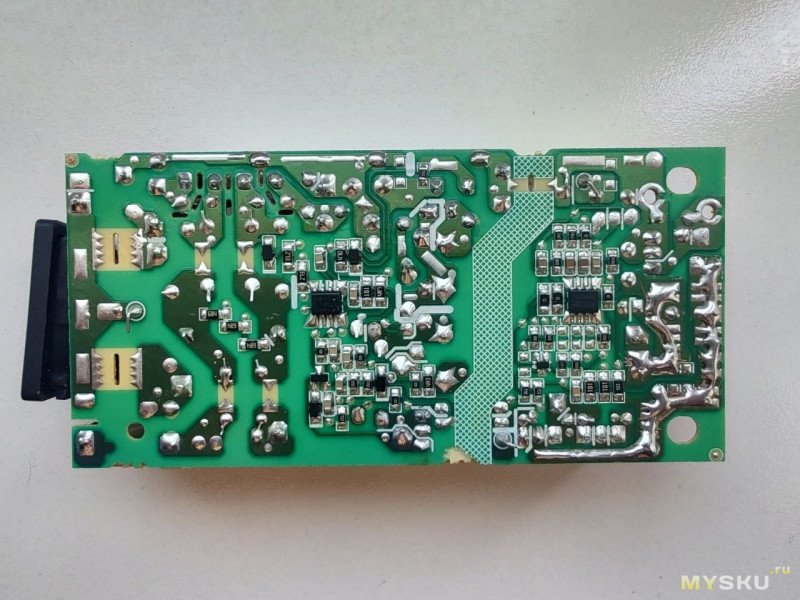

Смотрим внутренний мир и будут свои мысли по некоторым моментам.

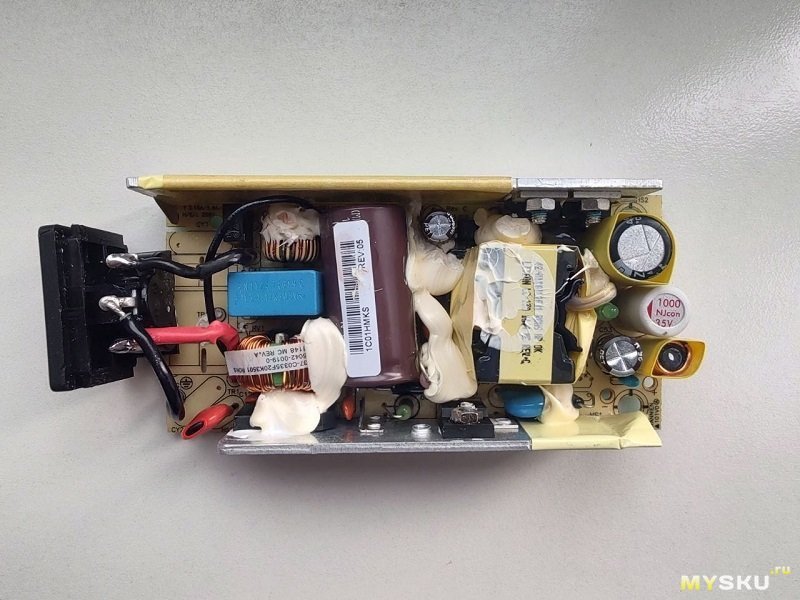

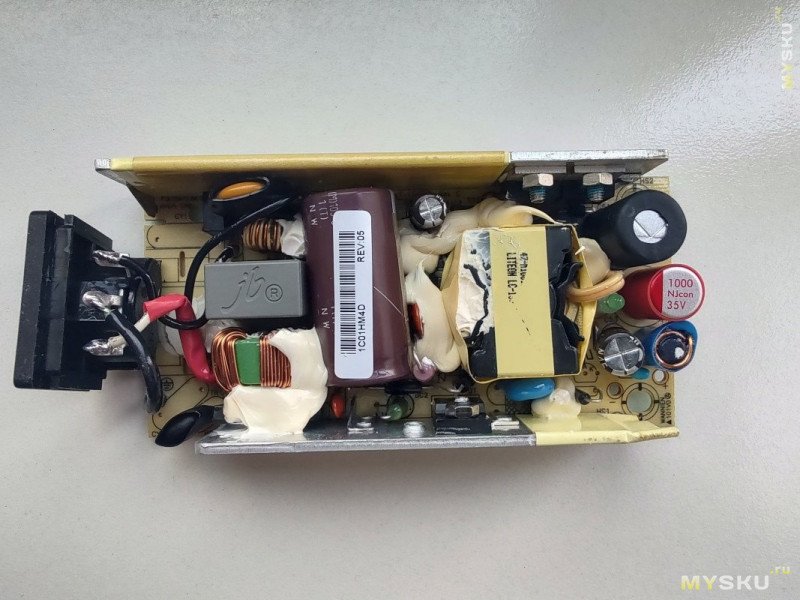

Стандартная фирменная/качественная плата с элементами от производителей первого эшелона.

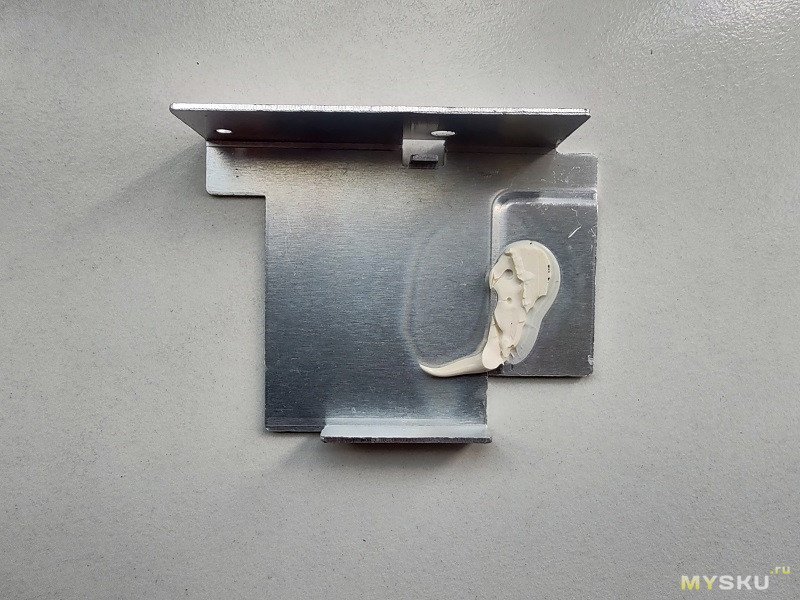

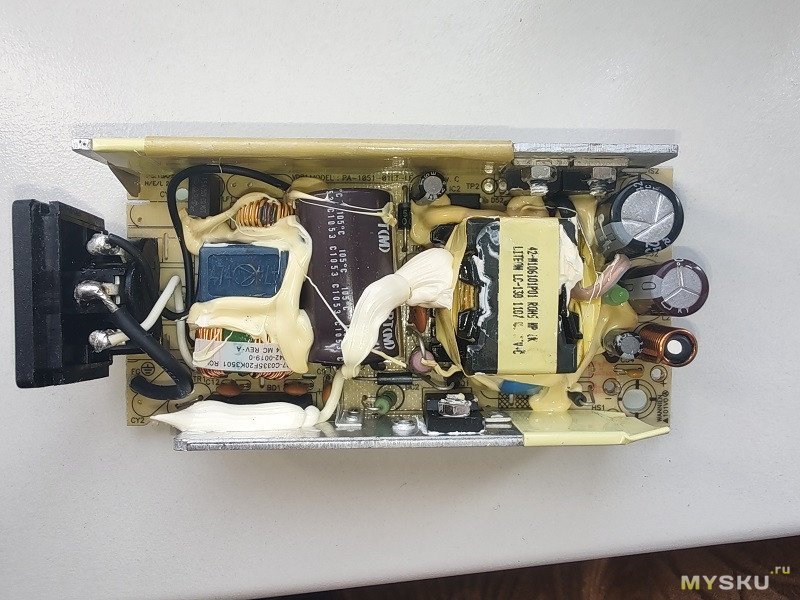

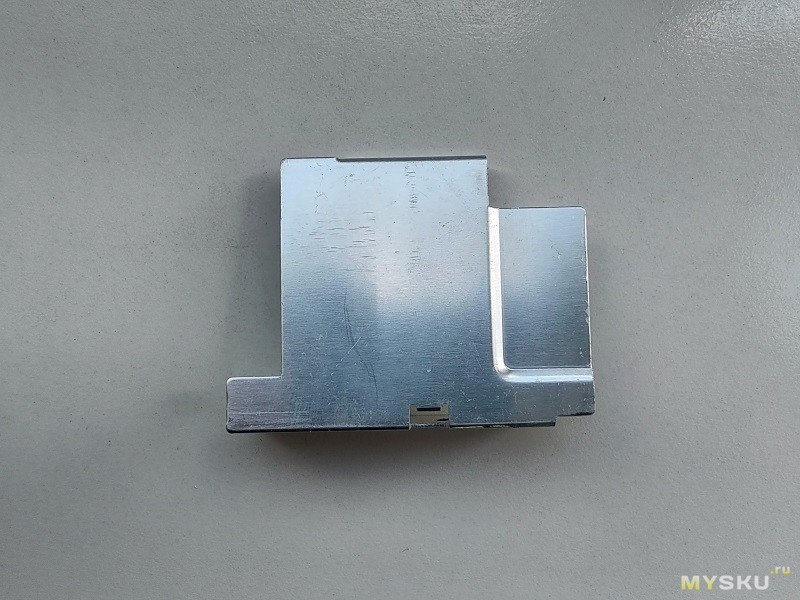

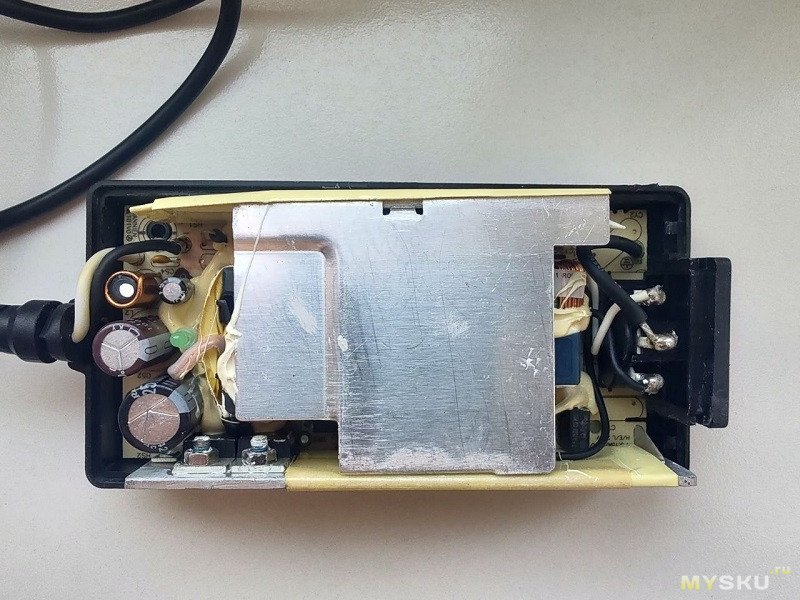

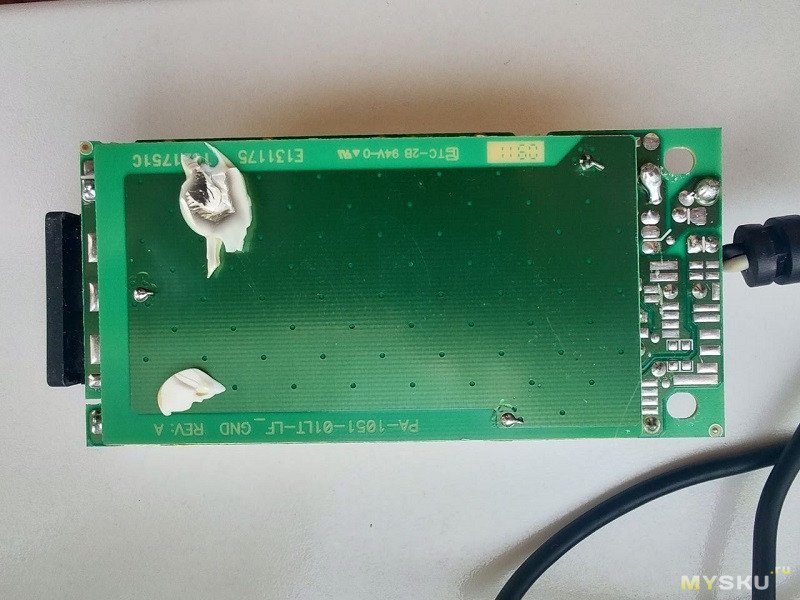

Есть дополнительный радиатор на трансформаторе, он приклеен на герметик и прикручен к основному радиатору. Конденсаторы все Япония. Под платой поставили дополнительную текстолитовую накладку. На неё выведены и запаяны три штырька — с заземляющего контакта и с минуса на выходе. Плата приклеена на две кляксы герметика со стороны 230V. На третье фото плата после частичного ТО на выходе — утилизировал медный провод/проволока 0,8мм и 0,6мм. Почти на всех этих БП, остановился на варианте проволоки на выходе 0,8мм (сюда отлично подошла).

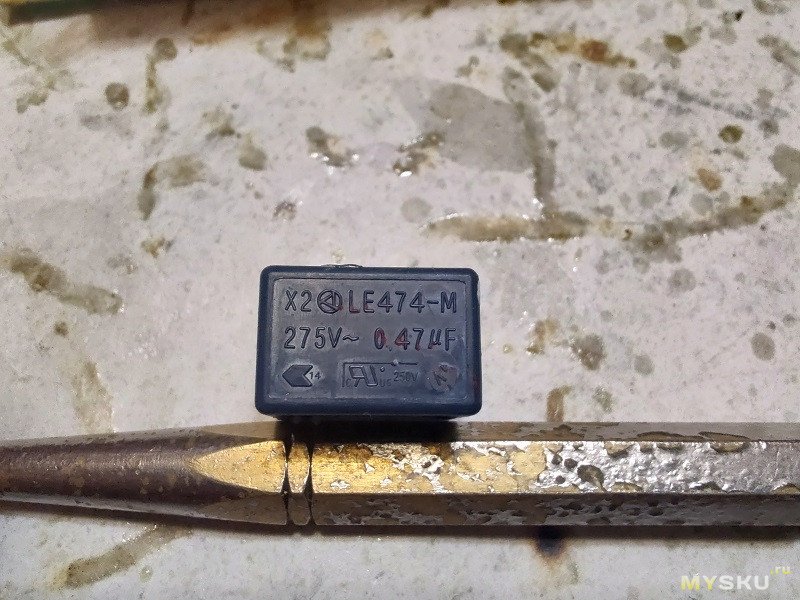

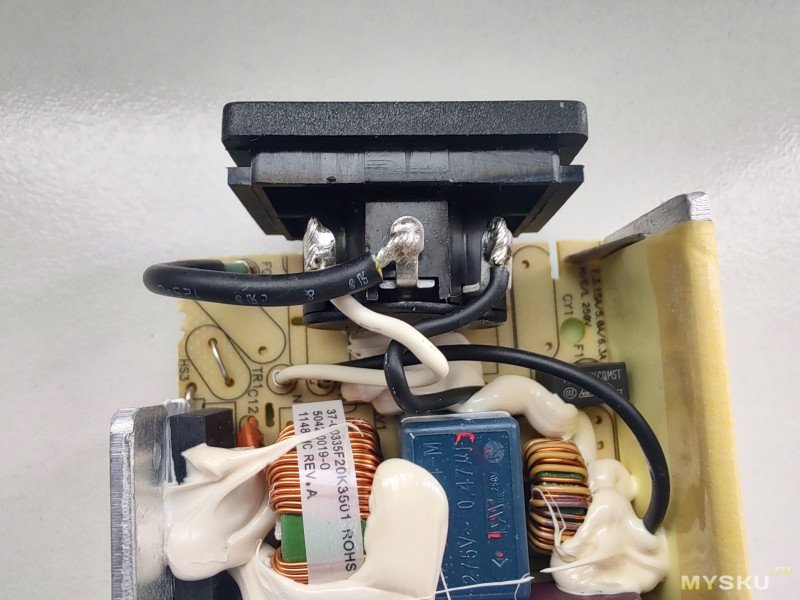

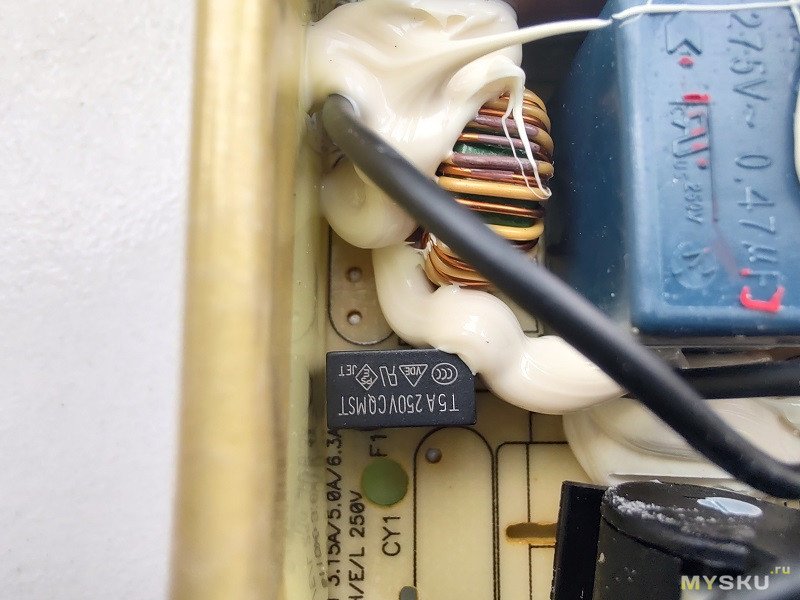

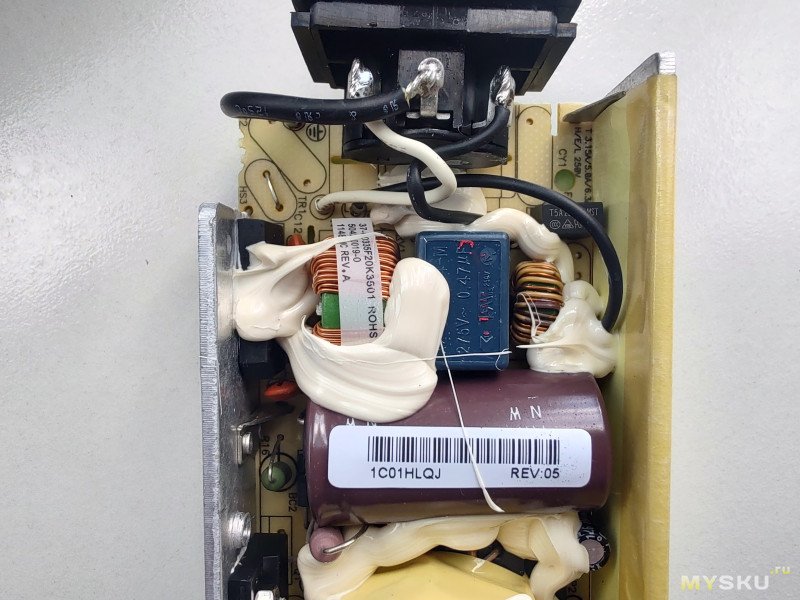

Горячая часть — проводки 230V переплетены между собой, финишно на один проводок ставил термоусадку. Предохранитель 250V/5A (пластик). Есть место и отверстия под варистор, не распаян. Вместо термистора перемычка. Два синфазных дросселя, Х2-конденсатор 275V/0,47uF (15мм по выводам). Он от японской Okaya Electric. В разных БП он был немного разный — на одних с маркировкой только сверху и с индексом «М=20%». На других с маркировкой на самом корпусе и с индексом «K=10%». Как всегда не помог и японский Х2-конденсатор. Остаточная ёмкость было от 5 до 150нФ.
Диодный мост прижат к радиатору и там герметик. Не колупал и не смотрел маркировку.

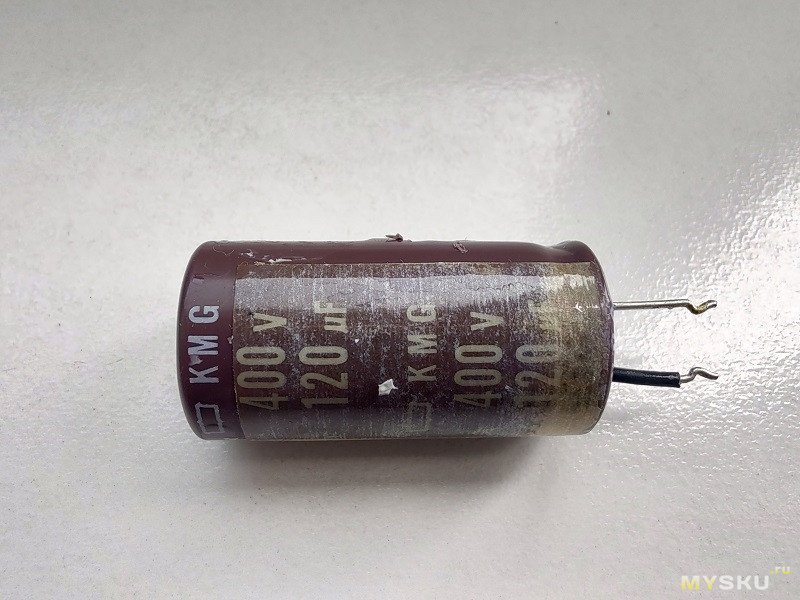

Высоковольтный 400V-120uF (18/35мм). Серии NIPPON KMG. Ёмкость огромная, под полный диапазон входного напряжения 100V-240V. На одном БП попался NICHICON 400V-120uF (18/35мм).
Ключевой транзистор K3569 (600V/10A). Цена в ЧиД запредельная — ССЫЛКА.

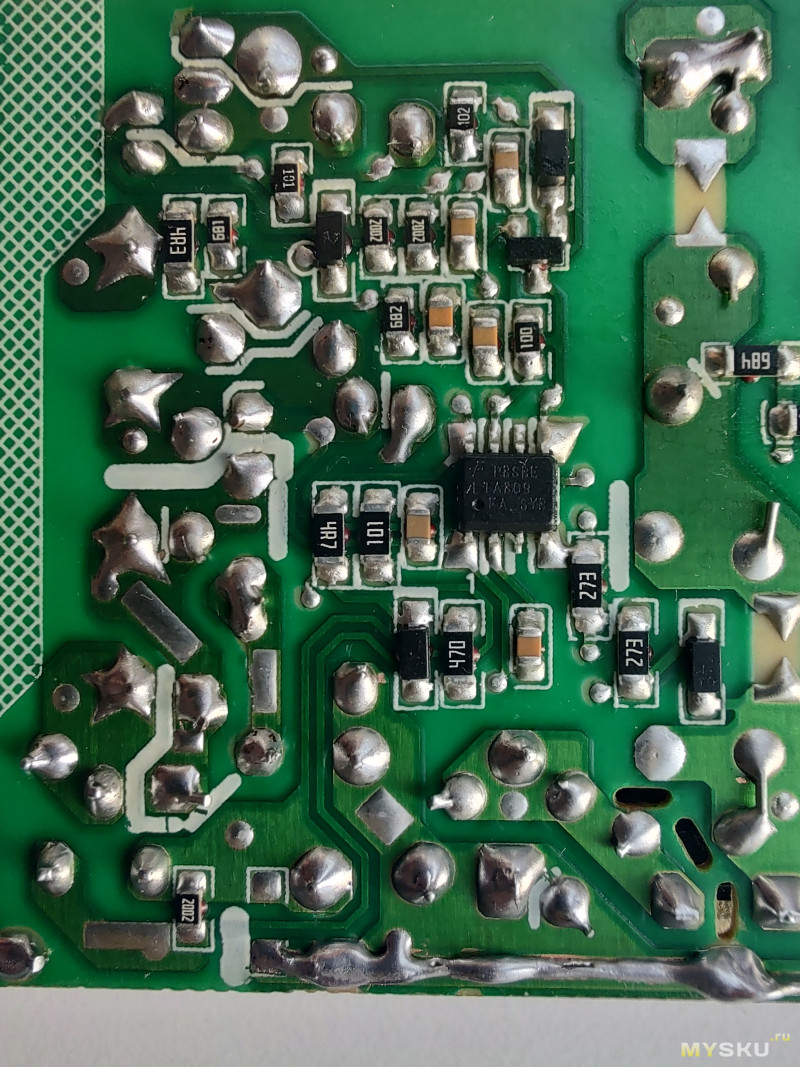

Микросхема ШИМ — LTA809 (SOP8). Аналог должен быть SG6741A. Конденсатор по питанию микросхемы ШИМ — 50V/22uF (Япония). Токовый резистор — фирменный 0,3 Ом. Снаббер классика — резистор 100 кОм + рыжий конденсатор 222/1kV. Присутствуют ферритовые бусины.

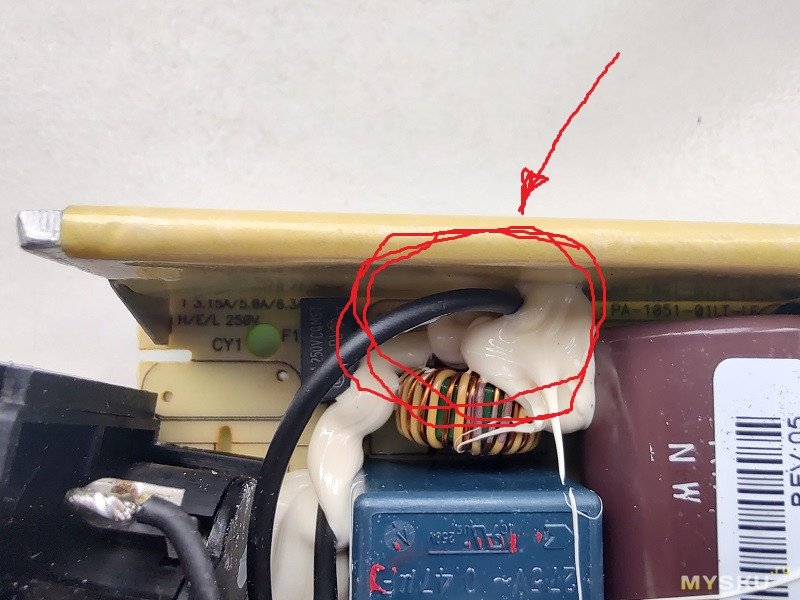

«Мысли» по горячей части — накосячили с отверстиями под термистор и варистор. Поэтому их и не поставили. Если под термистор немного не попали, то под варистор делал новое отверстие. Ставил свой термистор 5D-11. С варистором совсем удивили — сделаны отверстия под два диаметра варистора и все мимо. У меня к варисторам прохладное отношение. Только на один БП его поставил — ставил жёлтый варистор FNR-14K471 в термоусадке. Место между небольшим дросселем и радиатором. В родном виде там горка герметика и рядом провод 230V. Из-за предполагаемого варистора распаян и такой предохранитель 250V-5A. Варистор так и не распаяли, а предохранитель на 5A оставили.

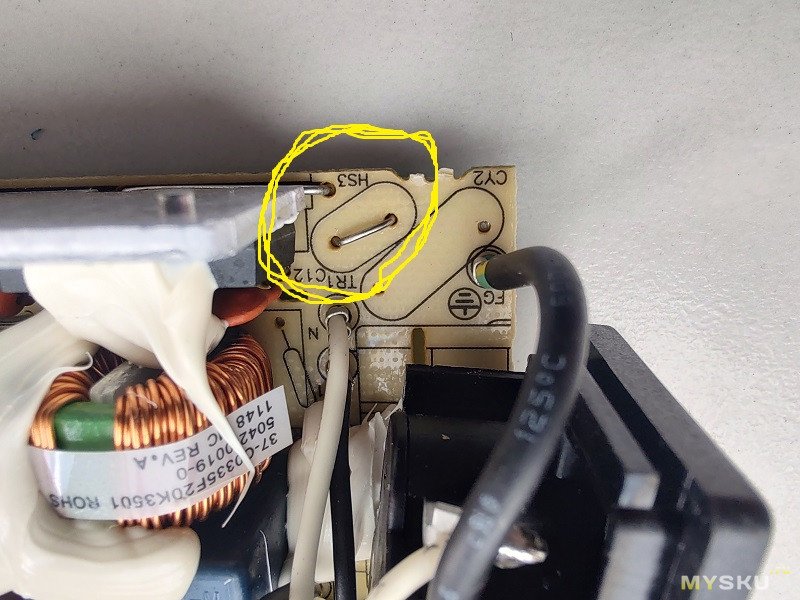

Пометил места под термистор (перемычка) и под варистор.


ХОЛОДНАЯ ЧАСТЬ.
Есть аж две диодные сборки на 120V-20A каждая. Корпус 220 метал. Установлены в усиленном варианте, без прокладок. Прокладки ограничивающий элемент. Сам радиатор запаян по (+). Сначала немного удивился — БП фирменный, а любимых ферритовых бусин не увидел на них. Но там всё в порядке, длинные бусины установлены на перемычках по диодным сборкам. По мне, немного перестарались с напряжением диодных сборок на 120V. Китайцы умудрялись ставить диодные сборки 100V в НАРОДНЫЕ БП на 24V. И эти БП работали и проходили испытания. Обычно стандарт в БП на 12V — диодные сборки на 100V.

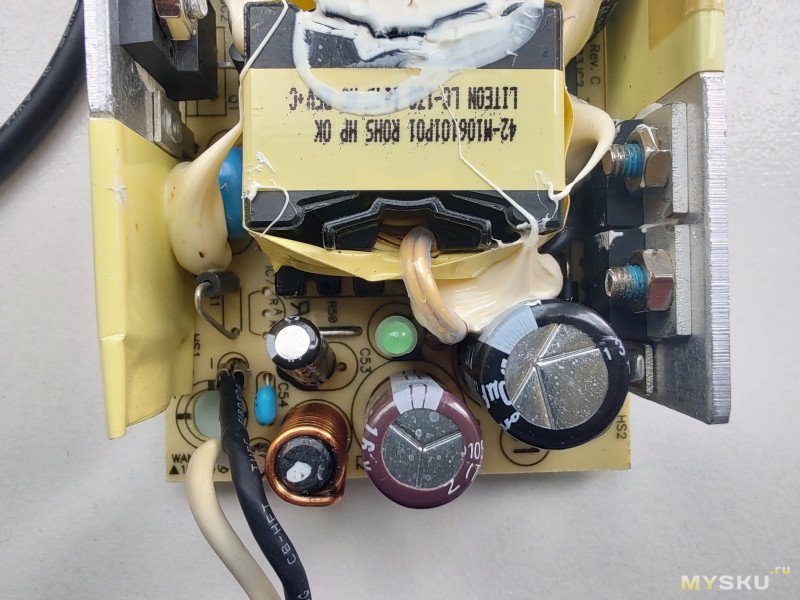

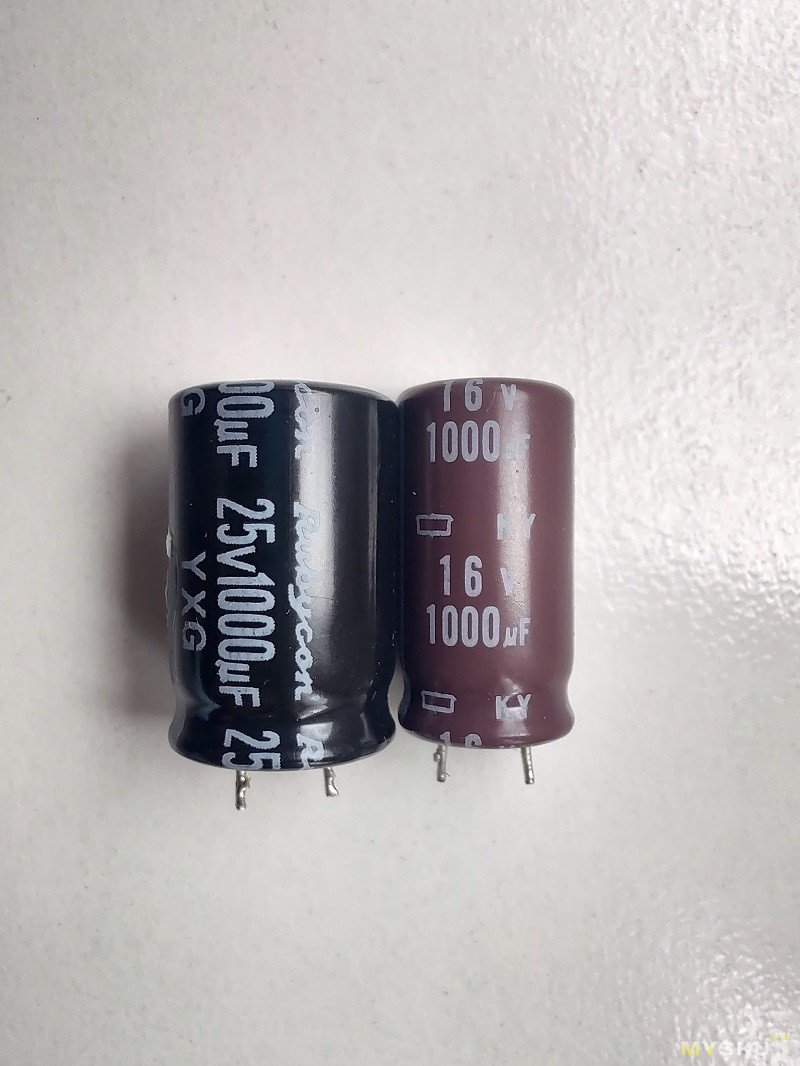

Есть стандартный оптрон 817 и Y-конденсатор. На выходе один большой конденсатор 25V-1000uF (12,5мм/20мм) серии Rubycon YXG. Потом конденсатор 16V-1000uF (10/20мм) серии NIPPON KY. После фильтрующего дросселя 50V-22uF (Япония). Нестандартно только наличие ОУ TSM103WAIDT (SOIC-8).
Есть стандартный зелёный светодиод 3мм (smd-резистор 1206 — 10 кОм).


Мысли по выходной части — как обычно, просчитались с доступным местом в корпусе под выходные провода и кабельный ввод.

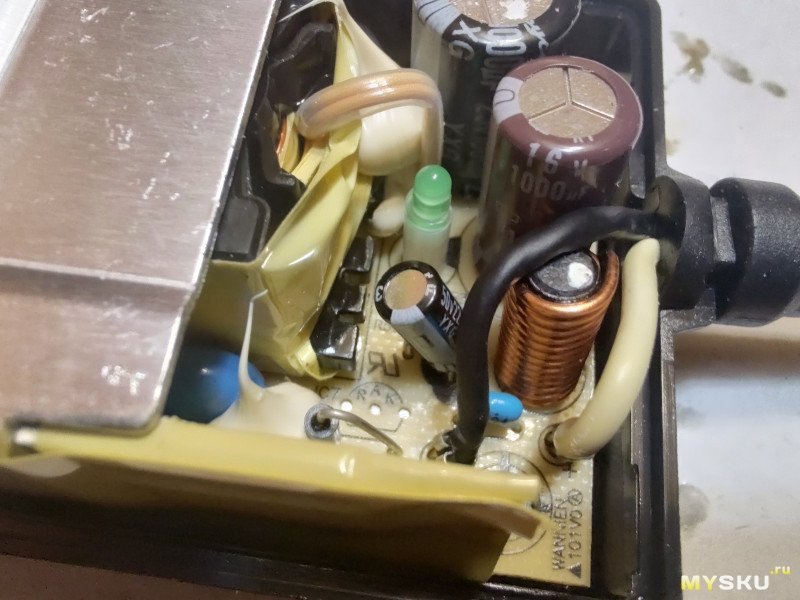

Несколько раз высказывал риторическую тираду — блин, делайте выходную часть у корпуса с закруглением, а не прямой торец. Постоянно сами наступают на одни и те же грабли — им не хватает места под провода на выходе. Поэтому поставили второй 16V/1000uF, на 10мм. Обозначен диаметр 12.5-13мм, но нет места под провода. И фильтр. дроссель тоже впритык с проводами, без зазора. Дроссель без термоусадки. Им постоянно не хватает 2-3-4 миллиметра пространства на выходе. Делать, выходную часть корпуса, нужно как сделано в ТАКОМ БП — вроде небольшое закругление, но оно даёт нужные 2-3-4 мм. Один просчёт с пространством на выходе им всё порушил — им пришлось срочно искать выход из положения. Где им было брать мелкий конденсатор после дросселя и в товарном количестве? Это нужно было подписывать новый контракт и закупать эту позицию конденсаторов. А он нужен был срочно.
Поэтому туда тупо поставили конденсатор по питанию ШИМ (всего 50V-22uF). Он у них был в наличии. Чтобы между фильтрующем дросселем и конденсатором, было место хотя бы под один проводок по выходу. И потом начинают делать разные ревизии одной модели БП, дабы исправить свои косяки.


Завершающая часть.
Как таковые БП не сильно были нужны — брал в целях релаксации, когда плохое настроение. Чтобы взять домашний паяльник, когда совсем тоскливое настроение. И пару этих БП оставлю под зимние унылые вечера. Если не уставший, то предварительно составляю план работ и заношу в Windows-блокнот. Сразу дам ссылку на медную проволоку, разные диаметры. Там есть свои моменты для покупки. В некоторые дни можно взять по цене менее 100руб за 0,8мм (10 метров). Проволока качественная, доставка из Подмосковья. На неё тоже давал наводку нескольким людям с Муськи. Хороший знакомый (kdekaluga) взял вообще эту медную проволоку за 82руб (недавно) — market.yandex.ru/card/mednaya-provoloka-myagkaya-dlya-svarki-m-1m-diametr-08mm-dlina-10m/102666270840

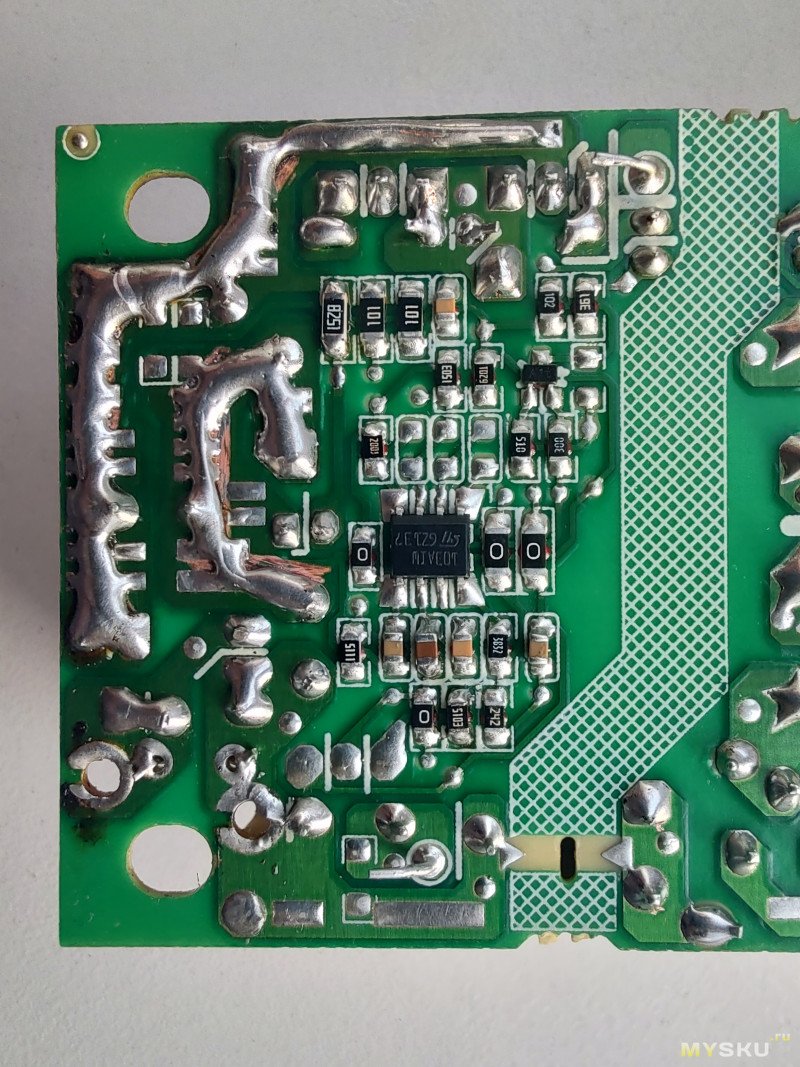

Получалось примерно так на финише. Ставил разные Х2-конденсаторы на 0,47uF. И на 305V и на 310V.

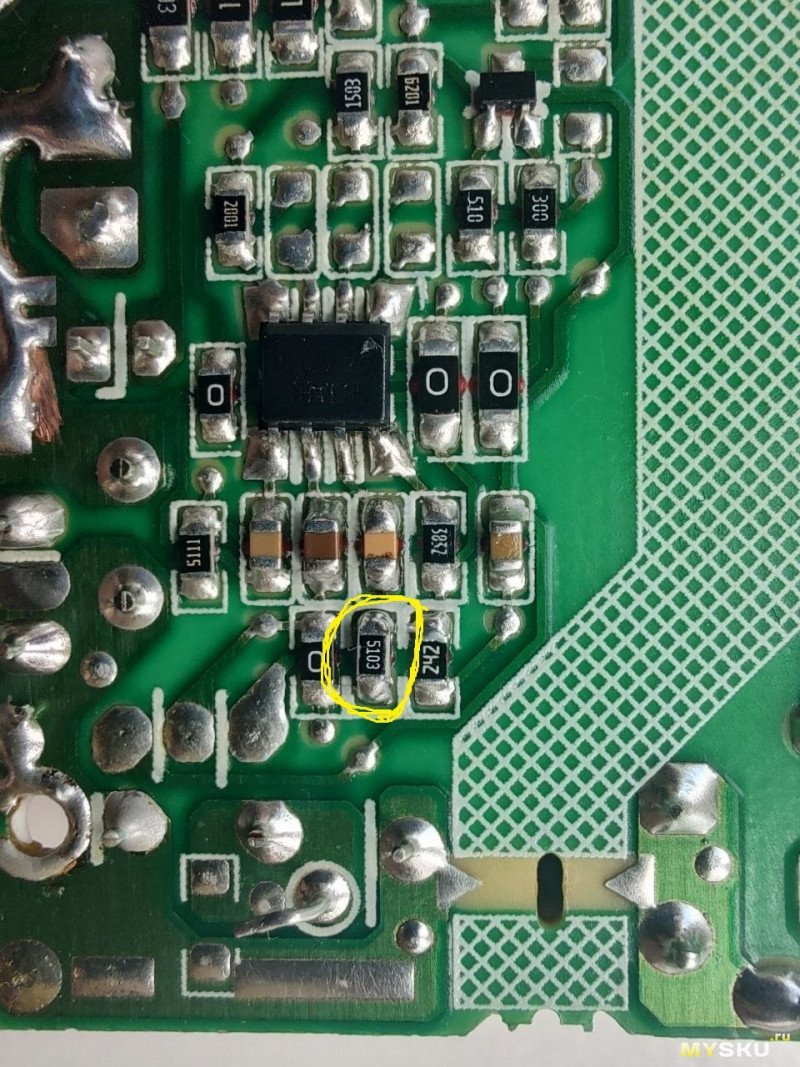

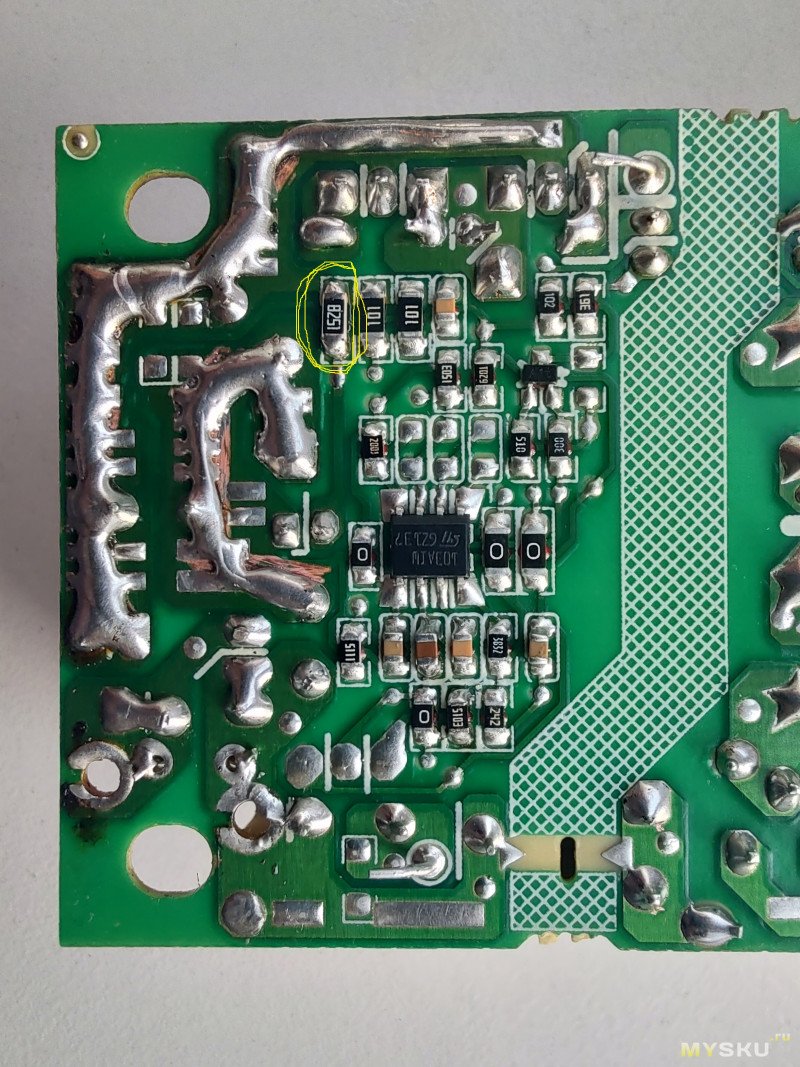

Пометил smd-резистор для повышения напряжения до 12,5V. Напаивал свой smd 0805 (510 кОм) на родной резистор. На втором фото пометил smd-резистор 1206 для повышения светимости светодиода на выходе (8,2 кОм). Напаивал на родной smd-1206 (10 кОм).


Подводим итог.
Отличный фирменный б/у БП на 12V. По нынешним временам, цена в подарок. Защита по току срабатывает около отметки 7А (по памяти).

Простым потребителям — рабочий вариант, брать можно смело с неким допуском на б/у. Все мои БП были в рабочем состоянии, паяльника и вмешательства не требовали. И никто не отписался, что были проблемы с БП, кому давал наводку с Муськи.

Любителям паяльника и БП — брать обязательно, лишний повод, почти за бесплатно, взять в руки любимый паяльник и заняться домашним хобби (пайка). В целях поднятия настроения, когда будет тоскливо на душе. В этом БП всё отбивает свою цену даже по отдельности. И выходной кабель 16AWG с фильтром, и сам отличный корпус, в который спокойно помещается ТАКАЯ б/у ПЛАТА-БП на 12V. И даже родной высоковольтный 400V-120uF тоже покрывает цену БП. Плюс транзистор и диодные сборки.

Из нескольких этих б/у БП один попался из резерва — кабель был в заводской скрутке, сам БП никогда не использовался.
Внутри белый герметик, все элементы были в новом состоянии. Специально на нём проверил состоянии Х2-конденсатора. Ёмкость в номинале, соответствует новому.
Но это можно смело списать только на чистую случайность.

У меня всё. Всем здоровья и удачи.
