Несмотря на наличие надежных решений вроде связки PZEM-004T + ESP32, я никак не успокоюсь и продолжаю поиск более компактных и функциональных альтернатив. В этом обзоре — одна из таких попыток.
Вместо введения

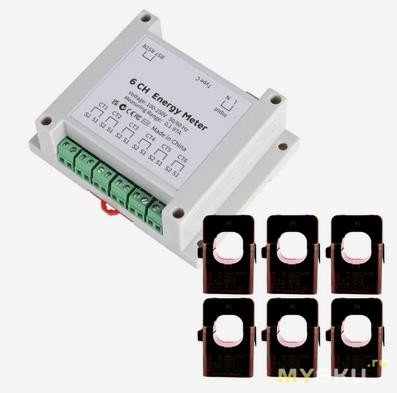

Аналогичное по функционалу устройство шириной в один модуль (18мм) и с поддержкой Zigbee (перспективней). И еще одно, позволяющее еще больше сэкономить место на DIN рейке, но с не лучшими отзывами.
Внешний вид и комплектация
Поставляется устройство в относительно большой картонной коробке, защищенной пузырем.
Внутри находятся сам ваттметр, 3 датчика тока, инструкция, неудобная отвертка.
Инструкция только на английском, но проблем это не доставило.
Корпус стандартный, на 2 модуля, без необходимости доработки (есть устройства, ради которых приходится подпиливать пластрон).
Датчики тока XH-SCT-T10 80A, можно установить на кабеле диаметром до 10.7 мм (не забываем, что это с изоляцией). Провода длиной 1 метр, обжаты НШВИ, что не может не радовать.
Разборка
тривиальна. Откручиваем 2 самореза с тыльной стороны и отжимаем защелки со стороны клемм.
Устройство представляет собой бутерброд из 2 плат, а к нижней ребром припаяна еще одна. Есть неотмытый флюс, но в целом пайка нормальная.
AC-DC собран на чипе BPA8506, конденсаторы 400 В 4.7 мкФ, есть варистор 07D561K, но предохранителя, естественно, нет.
Реле Zhejiang Fanhar FH17-1A2TLE DC5V/16A
С нижней стороны верхней платы виден модуль Tuya CB3S.
Трехфазный счетчик электроэнергии HT7032, работает по протоколу SPI
Приложение
Подключение устройства трудностей не вызывает.
Можно развернуть выпадающий список «Стандартные функции», где обнаружится… дублирующая кнопка включения реле.
Графики сохраняются только по мощности, историю напряжения не посмотреть. Но в целом интерфейс юзабельный.
Погрешность при измерении токов в пределах 10 А оказалась ~3%. Напряжение укладывается в 1%. Калибровок нет. Сравнивалось с показаниями ваттметра ATORCH S1B.
На странице товара указано, что с Home Assistant устройство не работает.
Проверим — на eu.platform.tuya.com устройство видно:
В Home Assistant интеграции Local Tuya доступны только управление реле и настройка статуса реле при подаче питания.
Брать устройство под перепрошивку на OpenBK7231T пока что не стоит, если нет желание принять непосредственное участие в жизни проекта. Вот тут пока не смогли подружить чип HT7032 с OpenBK7231T. Для CloudCutter есть профиль устройства, но чип ваттметра HT7032 все так же работать не будет.
Заключение
Если кто-то собирает систему умного дома исключительно на экосистеме Tuya и пользуется только их облаком — брать можно.
В противном случае я посоветую обратить внимание на аналогичное по функционалу устройство шириной с поддержкой Zigbee — оно c 99% вероятностью нормально заведется в HA.
