Краткий обзор Аналоговые 3D модули/стики для Xbox One\Series Ginfull на датчиках TMR

Очень кратко хочу рассказать о достижениях товарищей из поднебесной

С давних времен замена стиков у контролеров была той еще головной болью, не в плане физически сложно, а в плане «нет нормальных», да и цены мастерские какие-то кусачие называли

С выходом в 20 году новых консолей в виде Ps5\Xbox Series, обновлению подверглись и контроллеры, и вот буквально после пары месяцев после выхода всплыла проблема под название «дрифт стиков» имеющая массовый характер.


Сам являюсь пользователем Xbox еще с 360, затем One, и на Series
И вот за много лет ни разу не сталкивался с проблемами у джостиков, хотя прошли они огонь, воду и бетонный пол.

Зато с переходом на Series я в полной мере наверстал «упущенное» за прошлые годы спокойствия.
Буквально после месяца после покупки консоли, появился дрифт на левом стике… благо гарантия в те времени еще существовала и произвели замену… сокращаем… в итоге гарантии нет, на руках 3 трупа с дрифтом (2 своих, 1 товарища)

В конце концов просто приобрел сначала проводной джой от фирмы 8bit на датчиках холла, а затем перешел на Gamesir G7 HE (офигенная штука кстати говоря) а на оригинал просто забил

И вот гуляя по просторам 4pda, наткнулся на странную тему

«Замена резистивных стиков геймпада на Hall / TMR стики»

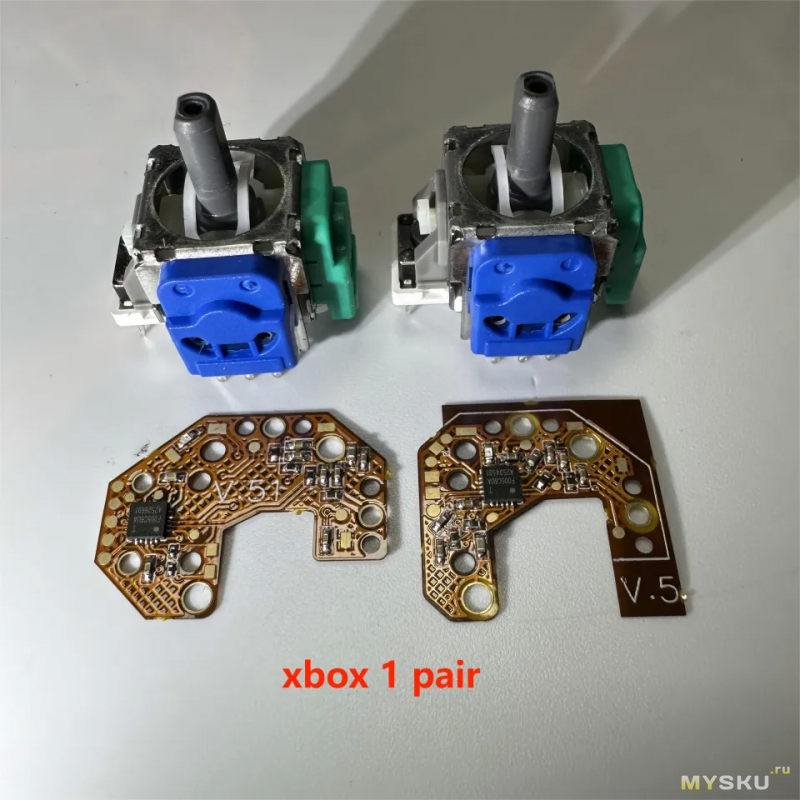

Иииии, оказывается китайцы уже больше года выпускают комплекты состоящие из механизма + калибровочная плата
Цены на них… кусачие, 1000-1500 за комплект из 2х штук, да и установка явно не самая простая

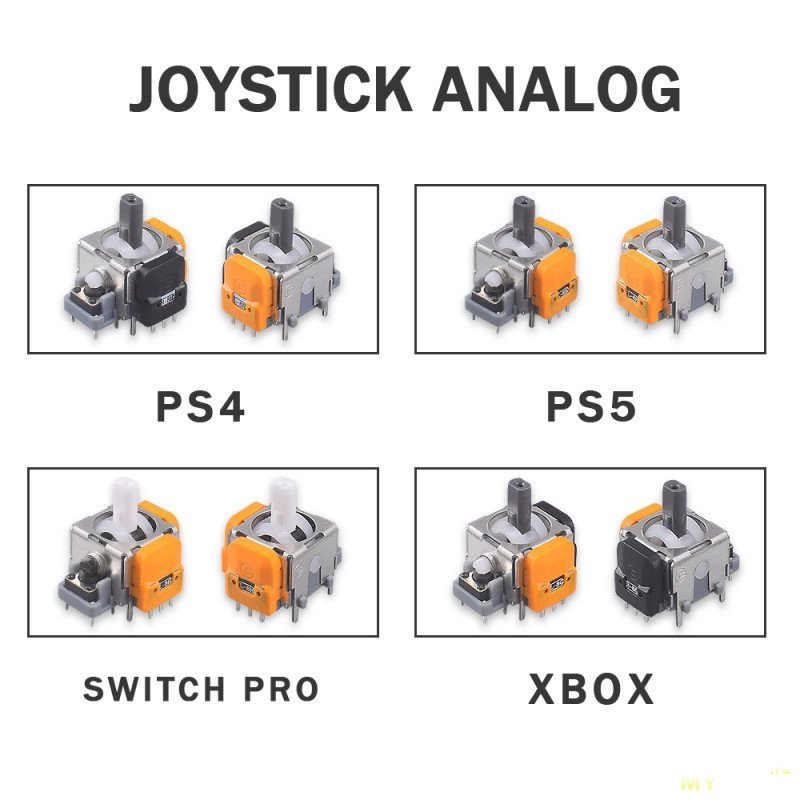

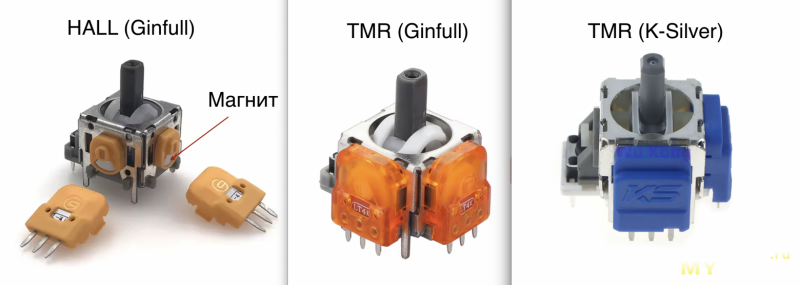

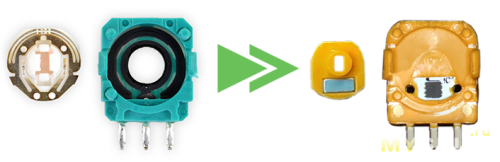

НО, благодаря развитию «калибровочного» софта, появились стики на датчиках холла но без калибровочных плат, а за ними вышли более «точные» на датчиках TMR (Туннельное магнитосопротивление)

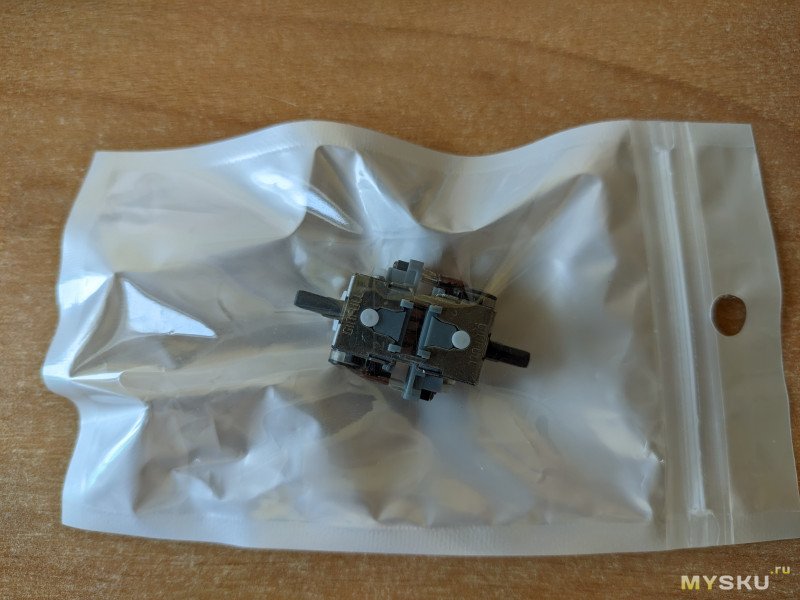

Приобрел на Али 3 комплекта стиков фирмы Ginfull на датчиках TMR, пришли без всякой защиты просто в зип пакетике расфасованные по 2шт но благо добрались без повреждений
Фото

Уровень владения паяльником — рукожоп, 2 провода спаять

Вооружившись инструкцией по разборке геймпада от xbox series + тонкие кусачки для проводов… после 2х часов йоги все же удалось сменить родные стики на новые
Нюансы выпайки\установки
Сам стик имеет 14 ножек, причем посажены они на тугоплавкий припой (хз как правильно называется) и по сути даже при наличии фена выпаять их не так то просто (что уж говорить если фена нет)

АХТУНГ, повредить плату или сбить элемент довольно просто, потому если не уверены даже не пытайтесь и найдите более опытного исполнителя

Так как в наличии был только 50 ватный паяльник (не советский, посвежее) то пошел по «варварскому» пути с выламыванием\откусываем ножек и дальнейшим выпаиваем уже по 1 ножке (обзаведитесь оловоотсосом, даже самым дешевым за 150р, это просто незаменимая штука и сэкономит пару килограммов нервов)

В интернете все как под копирку рекомендуют использовать сплав вуда или роззе, НЕ ИСПОЛЬЗУЙТЕ ЕГО для выпайки деталей Сказ о сплаве Розе и отвалившейся КРЕНке если вкратце, он остаётся и делает пакости

В принципе достаточно всего лишь «разбавить» заводской тугоплавкий припой добавлением самого обычного пос 61, т.е просто поверх родного припоя просто пропаяйте ножки своим обычным припоем, дальше пойдет как по маслу.

Что по итогу, стики работают, судя по тесту «кружки» значение ошибок меньше чем на оригинальных (даже на абсолютно новых джоях), мертвые зоны отсутствуют (либо крайне маленькие) сам механизм работает без закусов и отлично возвращается в центр

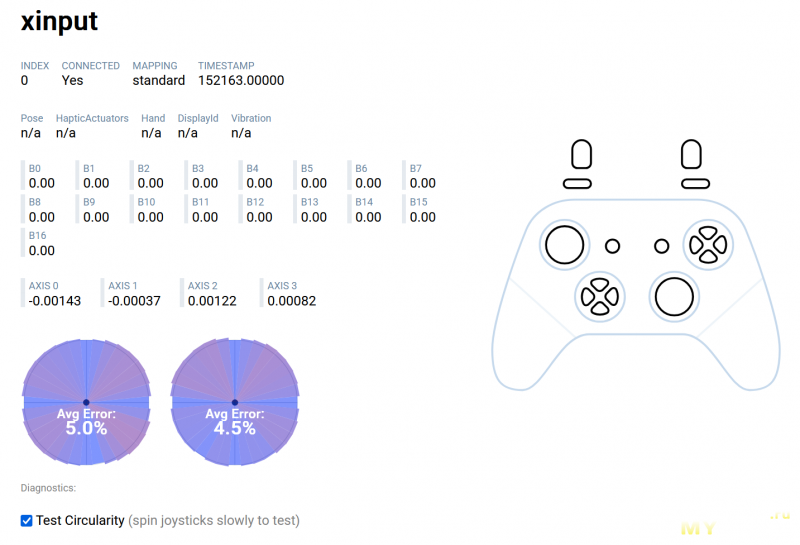

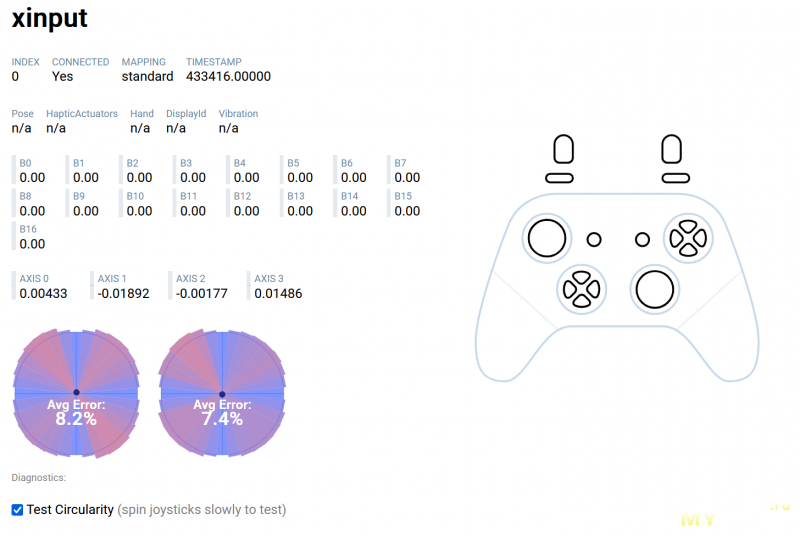

Кружки, АБСОЛЮТНО НОВЫЙ ОРИГИНАЛЬНЫЙ ЗАВОДСКОЙ контроллер Xbox Series 1914 из комплекта Xbox Series X

Кружки, контроллер Xbox Series 1914 +Стики Ginfull TMR + прошивка 5.20.70 после калибровки

P\S
И такой же тест на Gamesir G7 HE
Gamesir G7 HE
MICROSOFT КАКОГО #@!$!!!
Планирую купить +9 Добавить в избранное
+35 +47
свернутьразвернуть
Комментарии (23)
RSS
+
avatar
+3
Спасибо, есть разные кстати!
Датчики не вносят ощутимых задержек по сравнению с резистивными.
+
avatar
+1
Да, хотя на 4pda все поголовно обсуждают установку на геймпады Sony но смысл один и тот же, также судя по сообщениям такие датчики (как я понял) можно поставить практически на любой джой, надо только «прозвонить» контакты у родных датчиков чтобы определить где какие выводы и выбрать подходящий по распиновке.
+
avatar
+2
Достаточно загуглить. Инструкций по замену много. Вплоть но фотографий плат уже есть в сети.
Важно установить правильно, т.к. при неправильном включении датчик умирает с первого раза.
Покупал парочку для экспериментов. Пока разобрался с распиновкой на одном стике одну ось убил.
+
avatar
+1
  • zaooza
  • 09 июня 2025, 15:02
Где-то читал, что такие стики (tmr и hall) регистрируют отскок, если резко отпустить их из крайнего положения (пролетают мимо центра, а не останавливаются на нем), что в игре приводит неконтролируемым рывкам. Актуально ли это сейчас?
+
avatar
+2
  • fv86
  • 09 июня 2025, 16:01
Это зависит сугубо от механики, теоретически, у бесконтактных датчиков механическое сопротивление чуть меньше резистивных, но не значительно.
В данном случае, гораздо большее значение, имеют реализация гашения ложных импульсов управления в конкретной игре и механические свойства конкретного analog stick (например одевание более тяжелых накладок увеличит отскок).
+
avatar
+1
  • nikkky
  • 10 июня 2025, 04:13
это физика — у классического отскок значительно меньше за счёт трения между резистором и токосъемником, у холла/тмр такое трение отсутствует. хотя вполне могут сделать более тугие оси.
+
avatar
+1
Притянуто за уши, холла и правда в разы точнее резистивных и такой «баг» был на первых джоях от 8bit, проблема была в слишком жестких пружинах, и при «отстреливании» из крайнего положения датчик мог засечь переход через центр в обратную сторону
Для Xbox, Sony, nintendo это не актуально — у них стоит прошивка рассчитанная на резистивные датчики с ОГРОМНЫМИ погрешностями и мертвыми зонами
Для обычных смертных в других джоях — это также не актуально, как часто вы из крайнего положения «стреляете» стиками? причем что даже в «абзорах» у них не с первого раза это получалось а на новых gamesir и flydigi есть куча калибровок, настроек и профилей в родном софте
Потому можно смело брать новые джои на холла\тмр (хотя K-Silver анонсировал емкостные датчики, так что развитие есть)
+
avatar
+2
  • fv86
  • 09 июня 2025, 15:33
Хотел спросить, может кто знает — какие датчики подойдут в Logitech Rumblepad 2 Wireless?
А потом задумался — этим трём джойстикам 15 лет, их дети мучали активно лет 5, потом я изредка проходил игры. И они просто работают, без нареканий. Возможно только нажатия шумней стали.
Из неисправностей было — только разрыв мембраны под D-pad у одного джойстика (и при этом всё работает, но тактильный отклик отличается для одного направления), ну и залив вином, когда дети стали постарше :) но удалось восстановить дорожки без потерь.
Да, разумеется, сейчас для большинства игр, этим джойстикам требуется эмулятор Xinput — x360ce например.
Но, блииин… Правда зеленее же?

И, пожалуй, всё же, задам вопрос — может кто знает — какие подойдут в Logitech Rumblepad 2 Wireless?
А то вдруг внуки протрут резисторы — и на чём правнукам играть? :)

P.S. Да, да, я знаю, простите — «В этом комментарии джойпад ошибочно называется джойстиком, в ностальгических, ретрогеймерских и иных тёмных целях, а также, just for fun для тех, чьё общее детство прошло на клонах Радио 86 и ZX-Spectrum.
+
avatar
+3
  • SL175
  • 09 июня 2025, 16:28
У меня два геймпада от xbox — один One последней ревизии (пробег очень большой, ему лет 7), второй Series (ему второй год). Ни на одном нет даже намека на дрифт. Но сам менял стики уже дважды — на своём dualshok 4 (от PS4) и знакомому на таком же геймпаде. Стики везде производства японской компании alps, почему такой рандом с дрифтом, я так и не понял. В обоих случаях, менял на датчики хола, только разных производителей. Замена не сложная, как и написал автор, можно разбавить припой, ну или паяльник выставить градусов на 400. Я справлялся медной оплёткой без оловоотсоса — да, не быстро, но сделать можно и аккуратно. Что не понравилось в работе таких стиков, это гораздо более лёгкий ход, по ощущением раза в два. Я все таки привык, что есть сопротивление от пружин на пальце. В целом работают нормально.
+
avatar
+3
Стики везде производства японской компании alps, почему такой рандом с дрифтом, я так и не понял.
Возможно Microsoft делает более большие мертвые зоны, чем остальные производители. В контролерах xbox 360 они были прямо таки огромные, зато геймпады надежные как танки.
+
avatar
+2
  • SL175
  • 09 июня 2025, 20:37

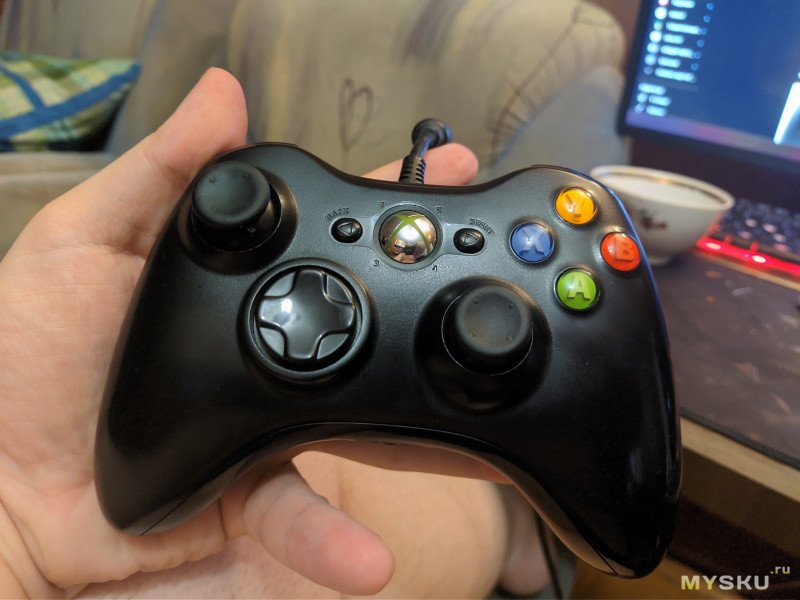

В контролерах xbox 360

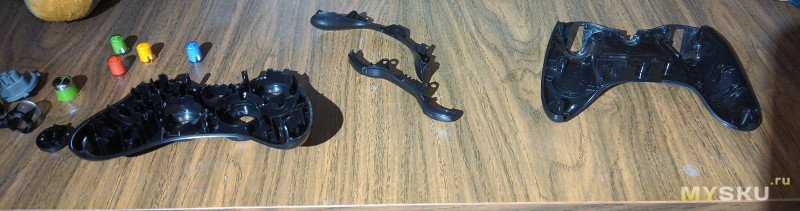

до сих пор мой любимый геймпад — недавно достал, разобрал до винтика, отмыл весь пластик и кнопки с мылом в тазике, починил правый курок, собрал — каайф, как новый. Положил на полку)
Фото
+
avatar
+1
На Type C их переделывают, есть решения 3Д печати, у самого нет принтера, есть безсхвостные геймпады.
+
avatar
+1
Увы, проблема с «дрифтом» пошла с выходом новых консолей, все 3 производителя вляпались (Xbox, Sony, nintendo) и к ним позже подтянулся и Steam, т.е это явно выход «новых» датчиков, они стали более «точными» да и судя по всему поменяли сам «графит» (или конструкцию, которая этот графит сдирает) в датчиках, именно из за пыли от графита и получаем дрифт, потому многие на ютубе и рекомендуют — разобрать, почистить, собрать
Microsoft например спустя всего 4 года решила проблему… выпустив… калибровочный софт иииии, в новых прошивках контроллеров… задрали мертвые зоны и отключили возможность «отката» прошивки вот эт я понимаю, решили проблему на корню, задрали по гарантии приносить
Оригинальный текст от зарубежного товарища
ads a 5% inner deadzone (no off switch)
3% outer range Deadzone/filter. (chance to undershoot)
It disables firmware downgrades on 1914 gamepads.
+
avatar
+1
Gamesir G7 HE — разве лучше какого либо оригинала?..
Лучшее для ПК сейчас это ПС5 геймпад?.. Виндоус 10+ всё это увы…
+
avatar
+4
Счас только на нём и сижу (xbox), по ощущениям — в разы лучше оригинального xbox
Микро переключатели, частота опроса до 1000гц, точные стики на холла, доп кнопки сзади
Тем более что он время от времени продается за 2400-2500р
Для пк приобрел Flydigi Vader 4 Pro, ииии не сказал бы что он прям в разы удобней чем g7, тем более что у него вечная проблема со «сползанием» регулировки жесткости у стиков (банально сама уползает на min, во время игр)
А так, для пк можно смело смотреть джои от gamesir и flydigi, китайцы счас делают отличные джои (по сути G7 HE брал так как нужно было для Xbox, а для пк можно и беспроводной взять)
+
avatar
+3
Из бюджетных рекомендую Flydigi Direwolf 3 или GameSir Cyclone 2
P\S
Что такое «Микро переключатели»?
Это те самые переключатели что стоят в мышах

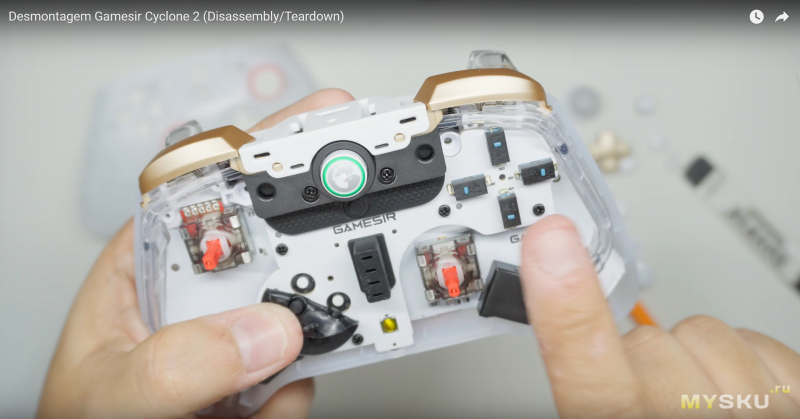

Пример Cyclone 2
+
avatar
+2
В интернете все как под копирку рекомендуют использовать сплав вуда или роззе, НЕ ИСПОЛЬЗУЙТЕ ЕГО для выпайки деталей Сказ о сплаве Розе и отвалившейся КРЕНке если вкратце, он остаётся и делает пакости
Вы просто не умеете его «готовить», использую Розе для ремонта, в т.ч. в критичных и высокотемпературных местах, ничего никогда не отваливалось после замены, нужно просто зачищать места монтажа от остатков старого припоя со сплавом Розе, перед установкой новых компонент.
+
avatar
+1
  • botph2
  • 10 июня 2025, 15:39
К тому же аналоговый стик не греется как кренка. Он вообще не греется. А вот повредить печатную плату перегревом пытаясь отпаять аналог можно легко. Так что если нет специального жала для выпайки аналогов, лучше все же разбавить розе или вудом.
+
avatar
+1
Я когда свой Dualsense откалибровал на значения где-то 3-4%, то персы в играх от 3-го лица не бегут, а идут при отклонении стика под 45 градусов вправо или влево. То есть если будет ровный круг по чувствительности, то будут проблемы. Должно быть как раз как на родных с калибровкой 8-10% с вылазящими за границы по углам зонами. У меня стики с калибровочными платами.
+
avatar
+1
у xbox series калибровка силами консоли происходит (ну или софта на пк) потому такой проблемы не наблюдается, но например для xbox one такие стики ставить надо только с калибровочными платами (через софт не калибруются)
На фотках где оригинальный — это полностью нулевый контроллер, т.е со стоковой прошивкой, не задранными мертвыми зонами и без «калибровки», который шел с xbox series x
Да и если глянуть на Gamesir то там вообще идеальный круг, и проблем нет =)
+
avatar
+2
Спасибо за инфу.когда в 3й раз поплывут стики на родном контроллере, то попрошу в сервисе запаять такие. А то через полгода редкой игры на сериес Х поплыл левый стик, снёс в сервис, ещё полгода и снова поплыл. На хуане контроллер ещё родной, работает как часы, а от икса вот сюрпризы
+
avatar
+1
Сервис мэнам конечно выгоднее менять отдельно резистивные датчики, на резистивные, так как стоят 3 копейка за килограмм, но цену за работу берут как положено (хотя по видосам на «устаревшем» ютубе ремонтники наоборот хвалят и уходят на холла\тмр, эх, но обычно в 99% случаях попадается «шараш-монтаж», потому и полез сам менять так как интерес\слабоумие и отвага =)
+
avatar
0

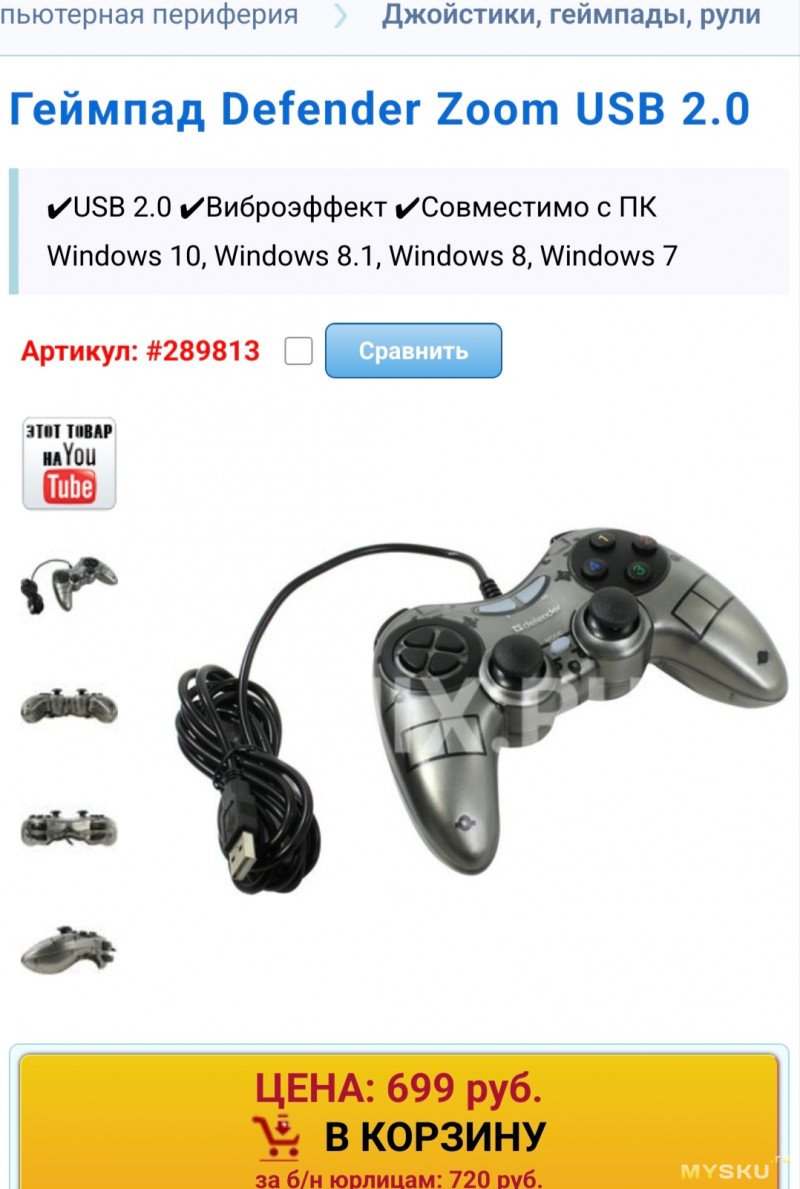

У меня вот такой:
