Amass XT60: маленький разъём, большие токи. Проверяем пайкой и перегревом

Уже около года неспешно собираю один интересный проект: автономное питание ноутбука и пары мониторов от аккумулятора LiFePO4. Идея не нова, а сейчас особо актуальна (и более доступна).

Применение для подобных дел разъёмов XT60 в данном случае — самое то. Мелкие, компактные, могут держать до 30/60А (для 12В это «целых 360/720Вт»), с защитой от переполюсовки и ещё кое-какие плюсы. Кто-то уже знаком с ними, а кто-то нет. Но в любом случае приглашаются все кто держит паяльник в руках; кто не умеет паять, но его  не остановить; кто не хочет, но умеет.

Лёгкое чтиво ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид — Замеры — Защиты и полезности — Паяем — Выводы

Количество знаков: ~ 6 700
Время чтения: ~ 5-6 минут

Вместо пролога. Кратко. XT60 — это популярный тип силового разъема для моделирования (RC-модели, дроны) и электроники, обеспечивающий надежное и высокоамперное (в модели ХТ60 — до 60A) соединение для аккумуляторов, контроллеров и других компонентов, благодаря контактам с большой площадью и прочному нейлоновому корпусу, устойчивому к высоким температурам.

Так говорит Gemini. Из очевидных преимуществ: прочность, плотность соединения, безопасность соединения, компактность, устойчивость к высоким токам и температуре.

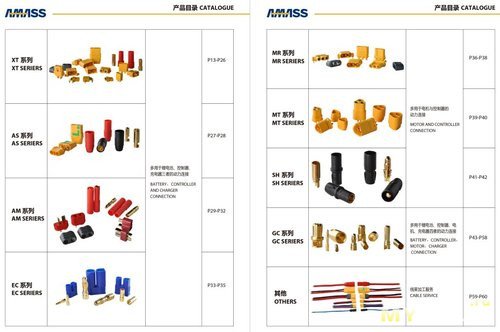

Характеристики

Модель: Amass XT60H-F XT60H-M
(F и M это «мама» и «папа», H это защитный колпачёк)

Рассчитан на напряжение до: DC 500V

Максимальный непрерывный ток/мгновенный ток: 30A/60A

Материал контактов: Медь с золотым покрытием (Gold-plated Copper)
Материал изоляции: PA66 (Полиамид 66, Нейлон 66, прочный, жесткий термопластик с отличной химической стойкостью и высокой термостойкостью)

Класс огнестойкости: UL94V-0 (самогашение в течение менее 10 секунд после удаления пламени; не допускается образование горящих капель)

Температура использования: от -20℃ до 120℃

Способ подключения: пайка

Упаковка и комплект

Шутка. Но всё же. Из упаковки просто пакетик.

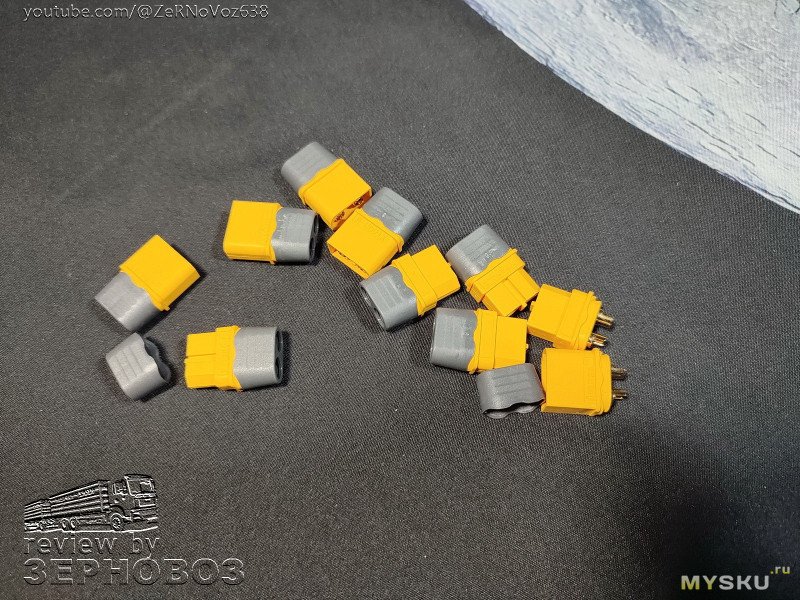

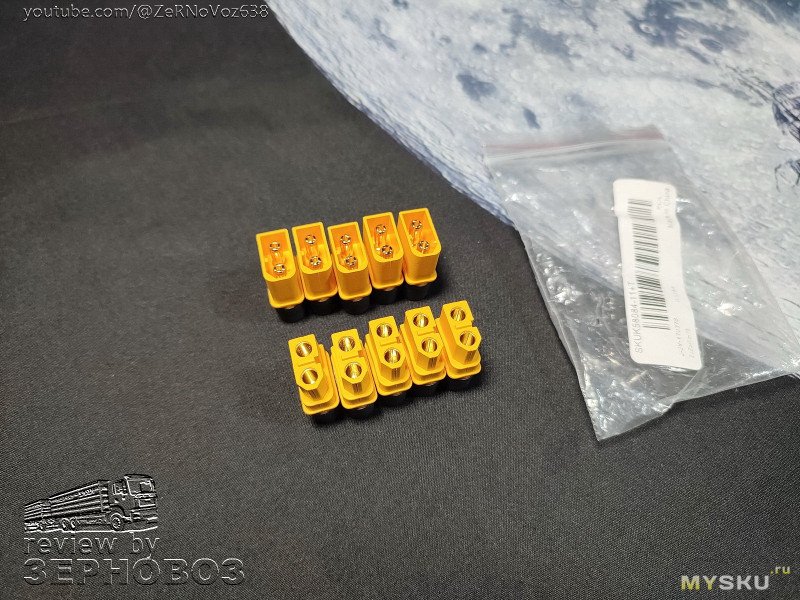

В комплекте 10 единиц (штук) разъёмов, по 5 штук «мама» и 5 штук «папа». Также в комплекте 10 штук защитных колпачков.

Кто-то щёлкает пупырку от телевизоров, а я щёлкал эти защитные колпачки (собирал типа комплекты), но это была мини-ошибка, т.к. стягиваются/отщёлкиваются они с очень большим усилием.

Внешний вид

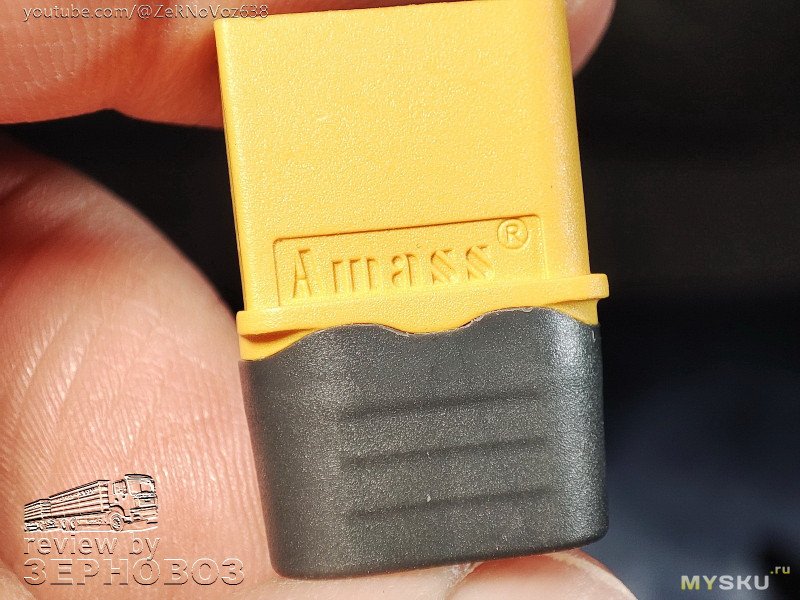

Качество изготовления высокое. Вообще без вопросов. Даже ножик или напильник не требуется. На колпачке есть небольшой след от летника, но это мелочи.

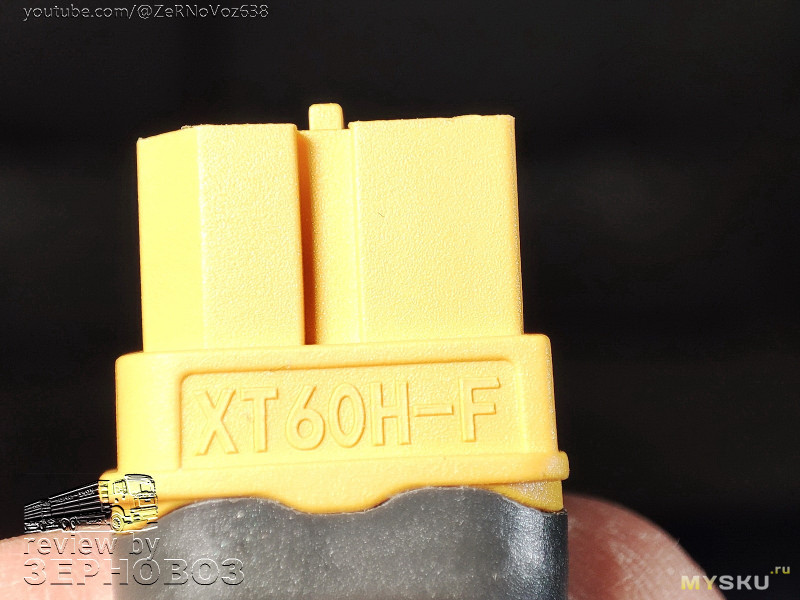

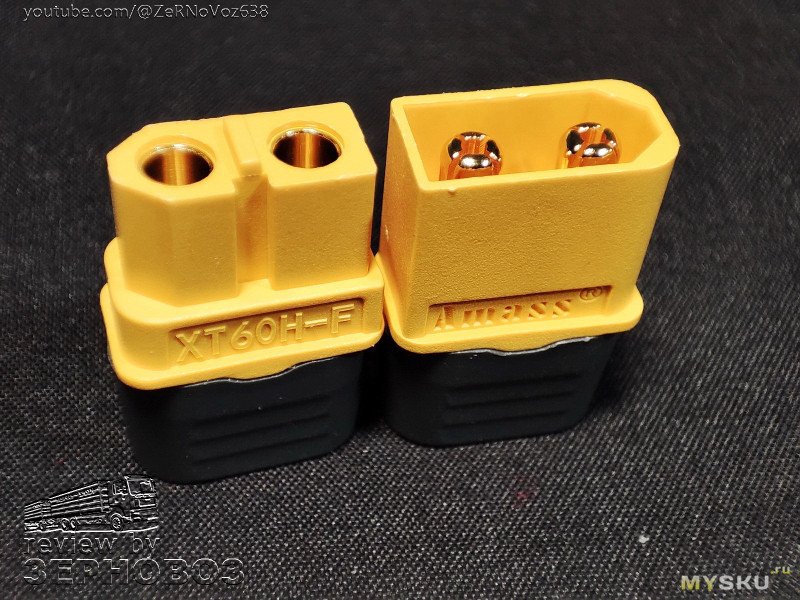

то выше была мама, а это папа

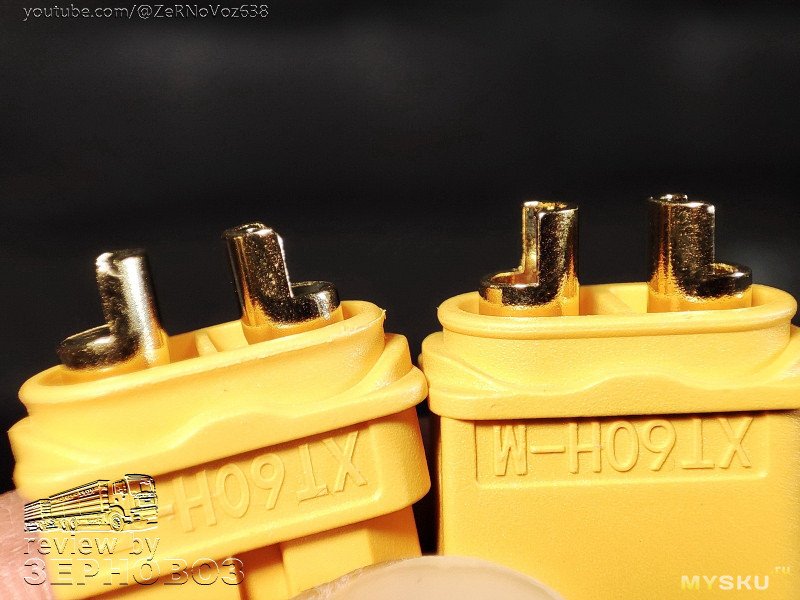

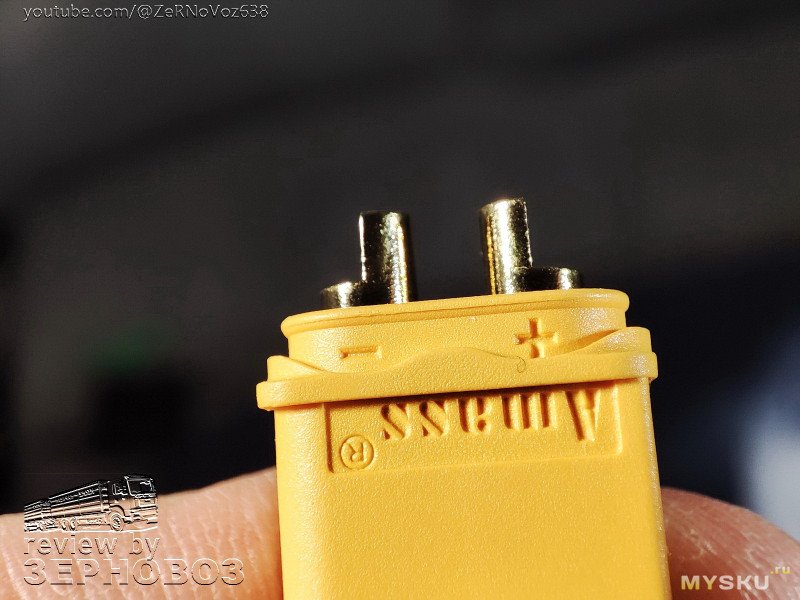

выводы под пайку

Замеры

Меня интересовали лишь эти два момента. И то — чисто ради галочки.

Насчёт позолоты не знаю, блестит знатно, хим.анализ не делал.

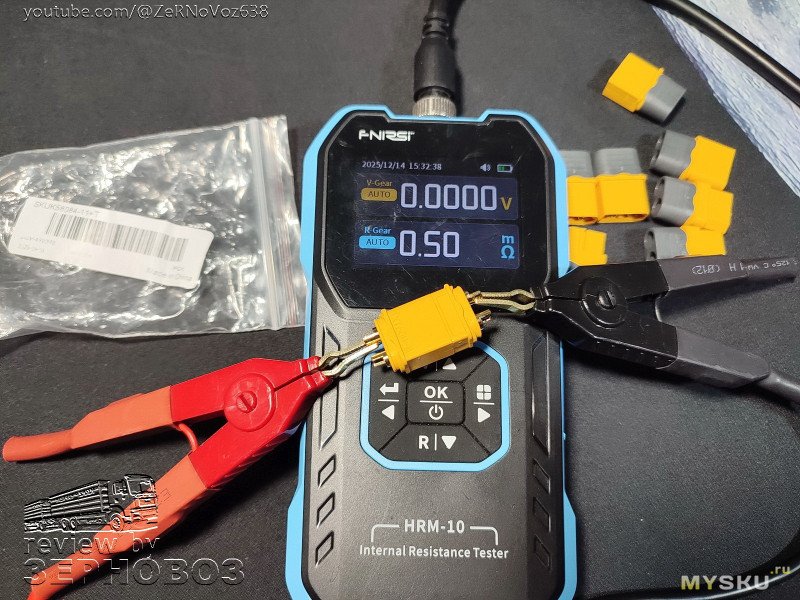

Сопротивление одного коннектора. Мизер.

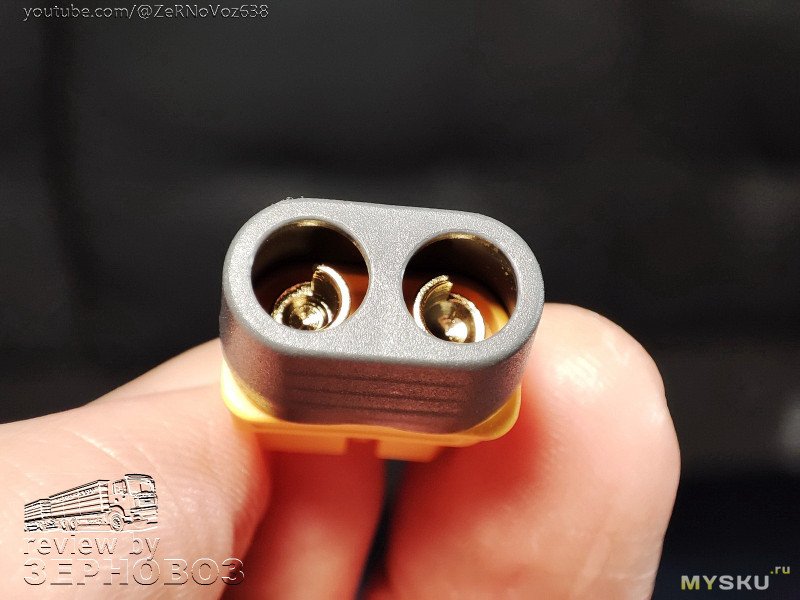

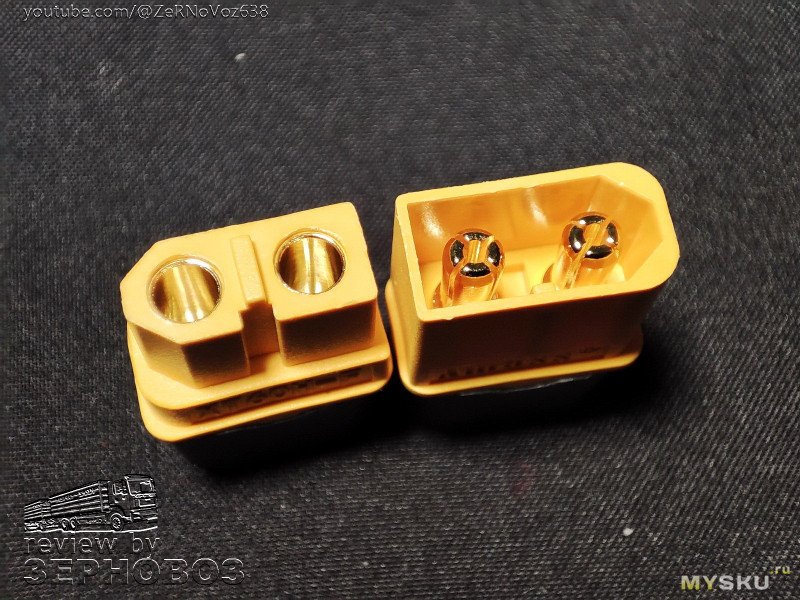

соединяем маму с папой, входит очень плотно, с трудом, сопротивление также мизер

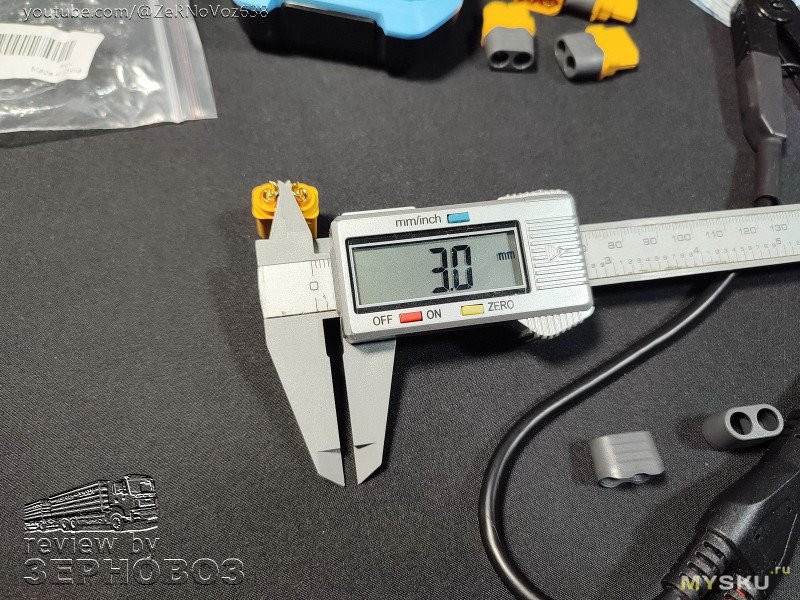

между контактами зазор 3мм

Защиты и полезности

Скопирую текст с сайта. Просто почитать.

1. Высокая проводимость: Клемма XT60H изготовлена ​​из высококачественной меди с золотым покрытием для обеспечения превосходной электропроводности. Она пропускает ток до 60 А в минуту (лол), при этом температура корпуса не превышает 36°C, и не плавится до достижения температуры 80°C.

2. Удобство подключения и отключения: Противоскользящая конструкция облегчает подключение и отключение, а асимметричный дизайн улучшает внешний вид. (написано непонятно, но смысл есть, ассиметрия полезна чтоб не перепутать полярность. И противоскольжение также присутствует, размыкаются с большим усилием)

3. Легкость пайки: Порт для кабеля расположен под углом 180 градусов, что подходит для пайки высококачественного сверхмягкого силиконового кабеля №12 (suitable for welding number 12 high quality super soft silicone line — похоже что намекают на кабели AWG12, т.е. 3.4 мм.кв в силиконовой оболочке)

4. Точность и безопасность: Изготовлена ​​на высокоскоростном автоматическом токарном станке из Тайваня и оборудовании для вторичной обработки, что обеспечивает надежное соединение, превосходную герметизацию и проводимость. Кроме того, она имеет направляющие канавки и четкие метки положительного и отрицательного полюсов для предотвращения неправильного подключения. (качество изготовления без вопросов, маркировка есть)

5. Лучше, чем у конкурентов: обладает большей токовой устойчивостью по сравнению с Т-образным штекером и проще вставляется и вынимается, чем TRX-штекер. (без комментариев, наши — лучшие)

Паяем

Прошу убрать от экранов женщин и детей, а также лиц с неуравновешенной психикой. Паял специально максимально неаккуратно и паялом 40Вт (ЭПСН-40) без регулировок и прочих вкусностей. Заодно проверил как поведёт себя пластик и сами контакты.

Смотрим полярность

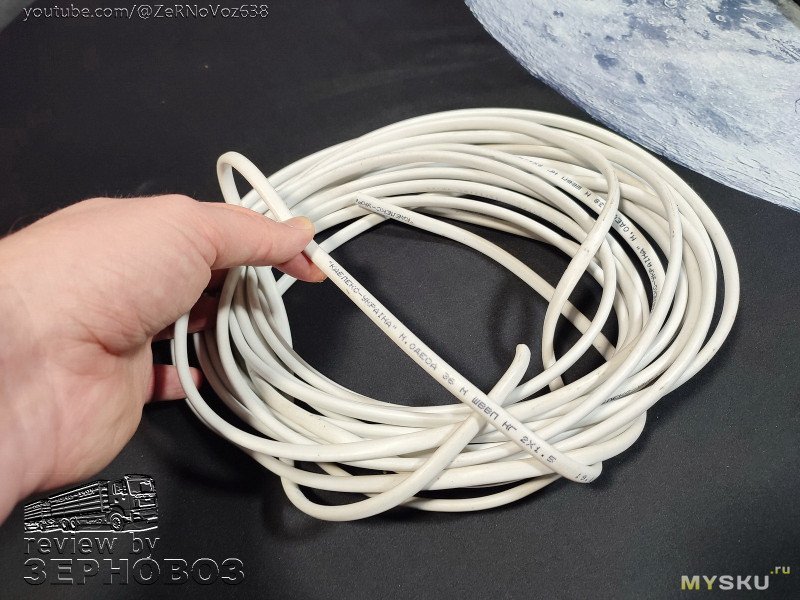

кабеля на 2.5-3.5мм.кв сходу не нашёл, временно запаял 1.5мм.кв

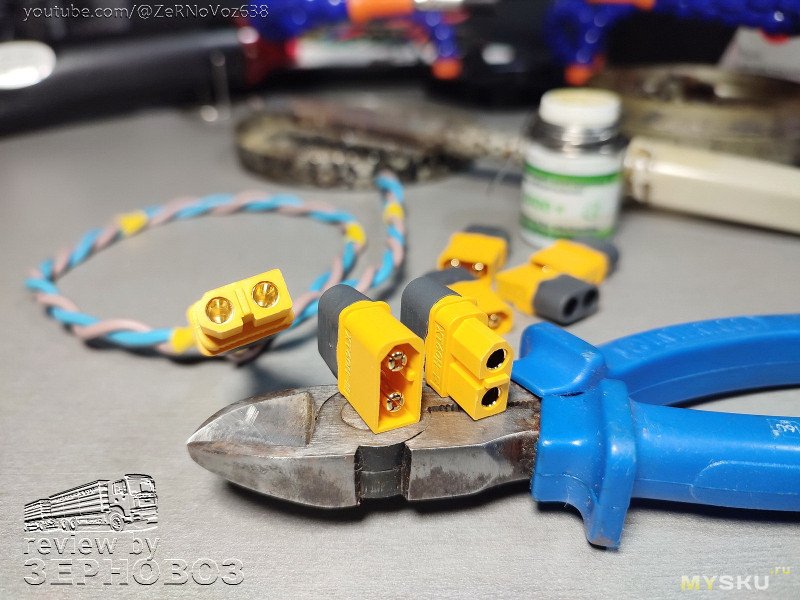

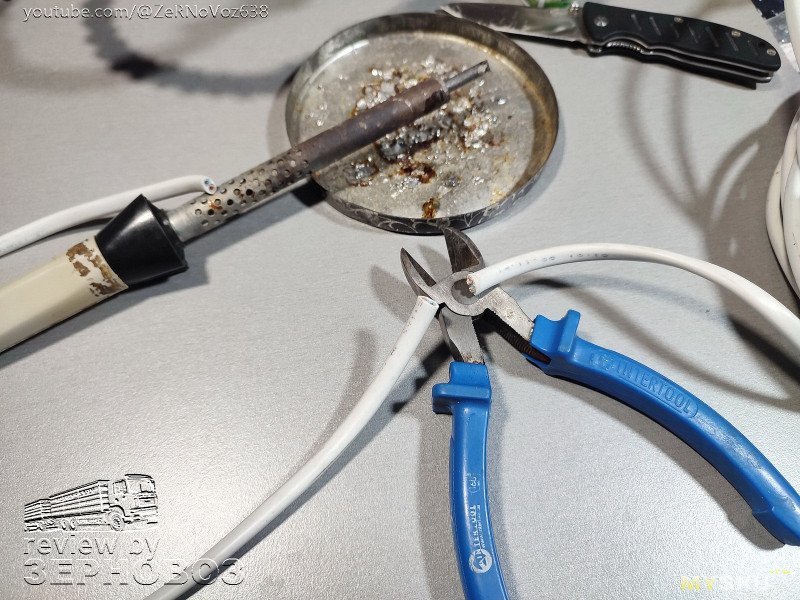

как же я соскучился за этой фразой — режем кабель

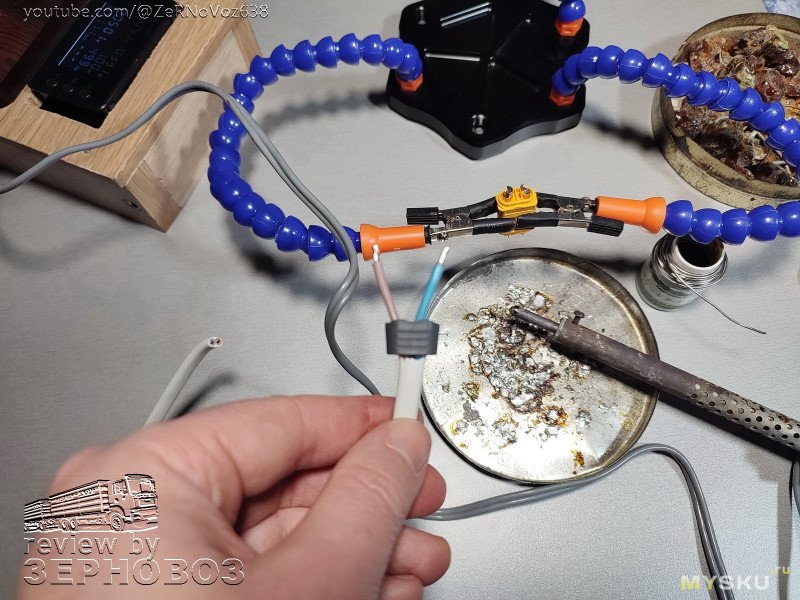

флудим, благодарю тов.Maxim_Sed за подсказку, для облегчения участи разъёма — сразу же подключаем ответную часть разъёма чтобы увеличить площадь теплоотвода

не забываем про юбку

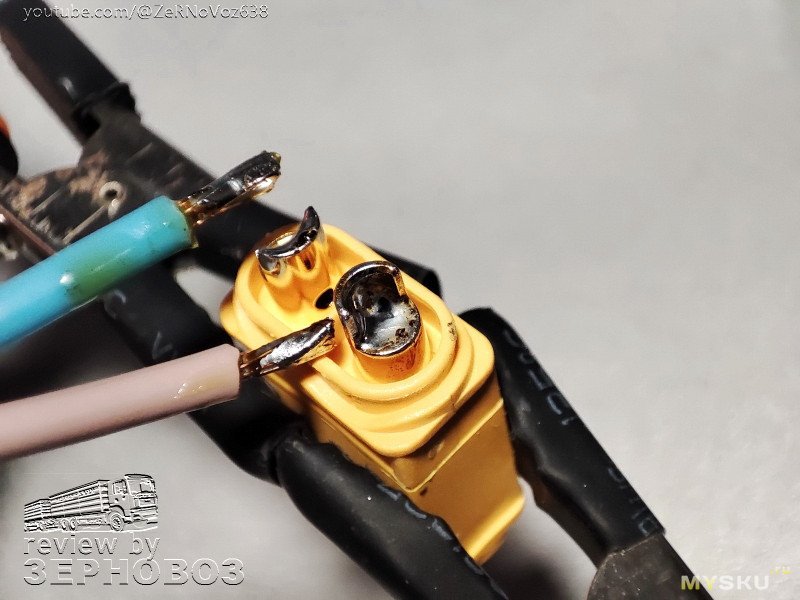

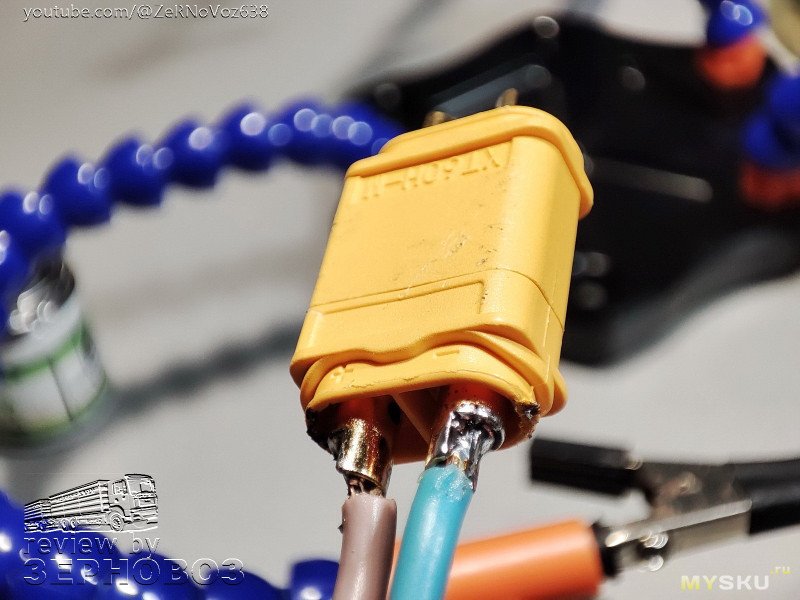

15-25 мину много и долго грел, распаивал, припаивал, добавлял припоя, снимал излишки — вообщем не жалел

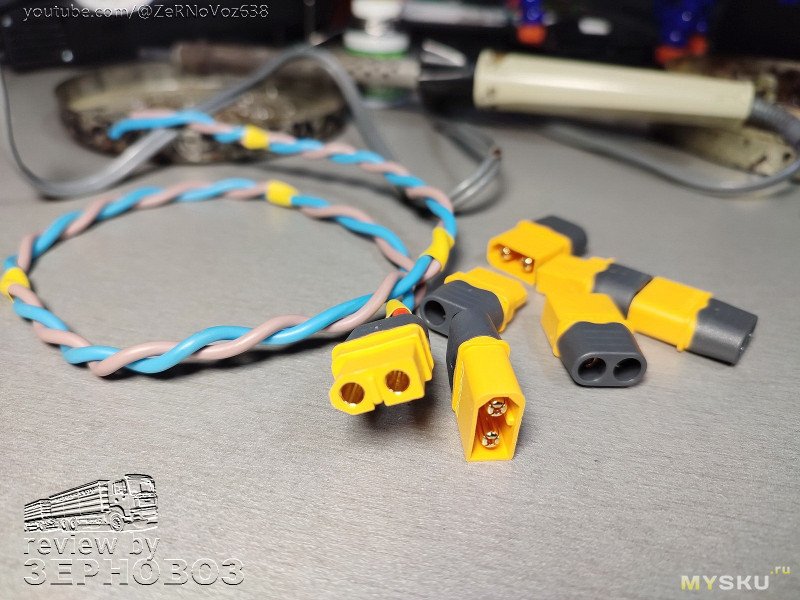

получилось как-то так

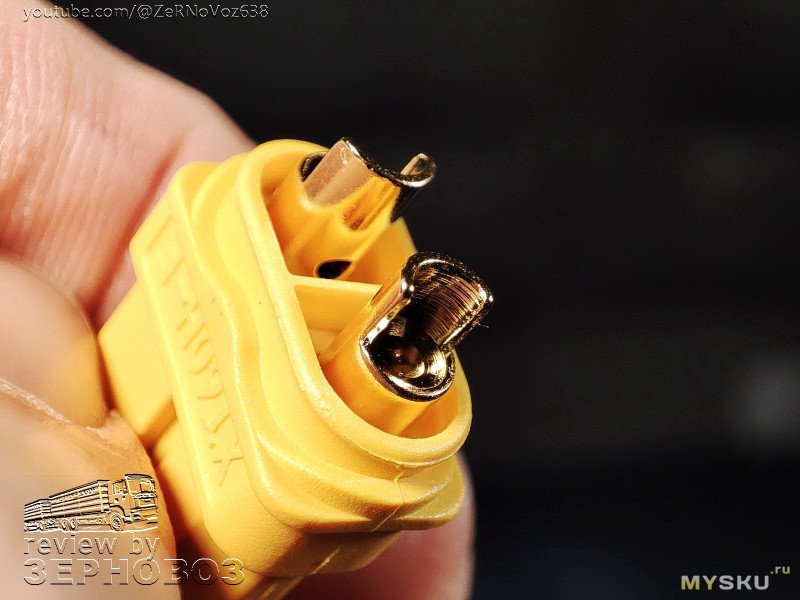

самое главное — оголённая часть нормально разделена пластиковой перемычкой колпачка

чисто для декора натянул термоусадку, ну такое — корове седло

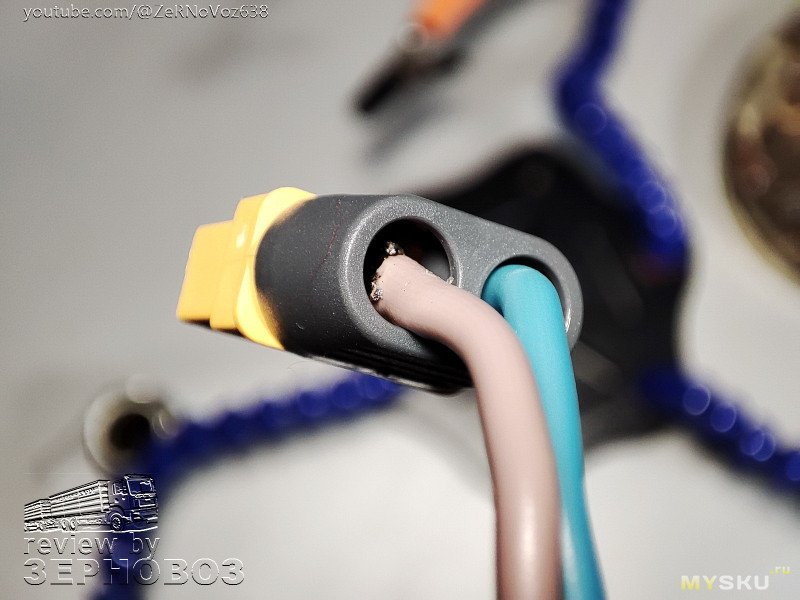

долго и нудно гнул в разные стороны, даже 1.5мм.кв не поддаются деформации (особой), держится очень крепко, деформируется сам кабель уже после колпачка, а внутри всё очень крепко прихвачено

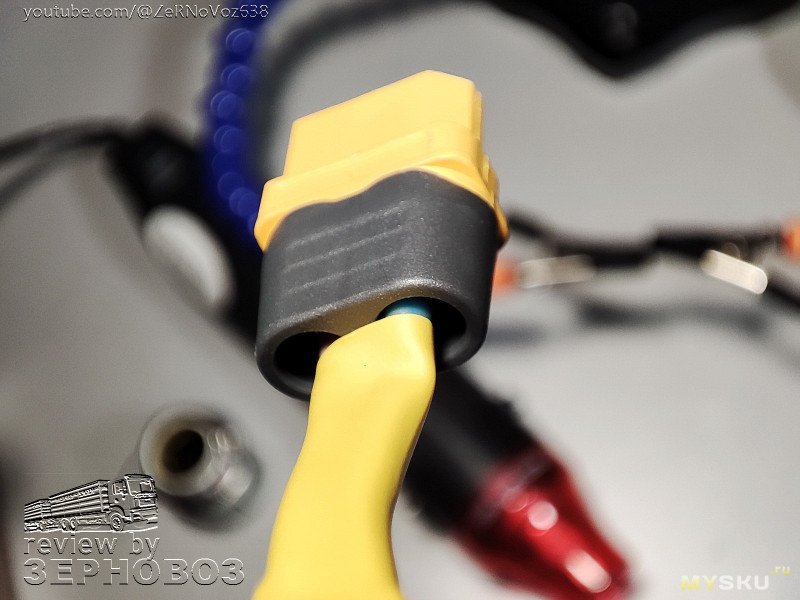

срезал кембрик, стянул колпачек, надел пару термоусадок и задул их

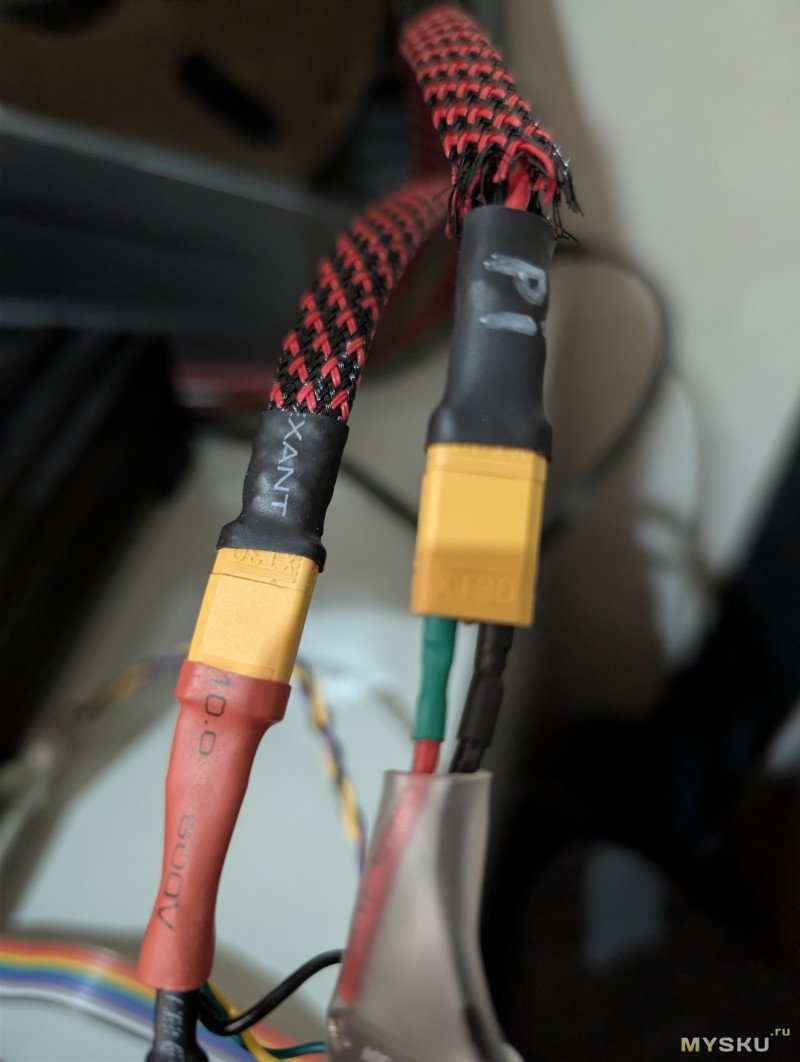

на кривой зелёный не обращайте внимание — то я его ещё раз пытался оторвать

с колпачком ещё симпатичнее

такую методику применяю не первый раз, скрутил жгут, в 3-4 местах прихватил термоусадкой, для мелких задач нормально

1.5мм.кв это наверное мне будет маловато… грубо говоря это 15 А (это я ещё сечение не проверял), для 12В это для нагрузки 180Вт

если совсем кратко — ну как бы да и 1.5мм.кв нормально, но мне проще сразу взять кабель на 2.5мм.кв и знать что у меня на те же 100-200Вт есть двойной запас даже если слегка намахали с сечением (просто под рукой не было такого, надо или поискать или докупить)

Выводы

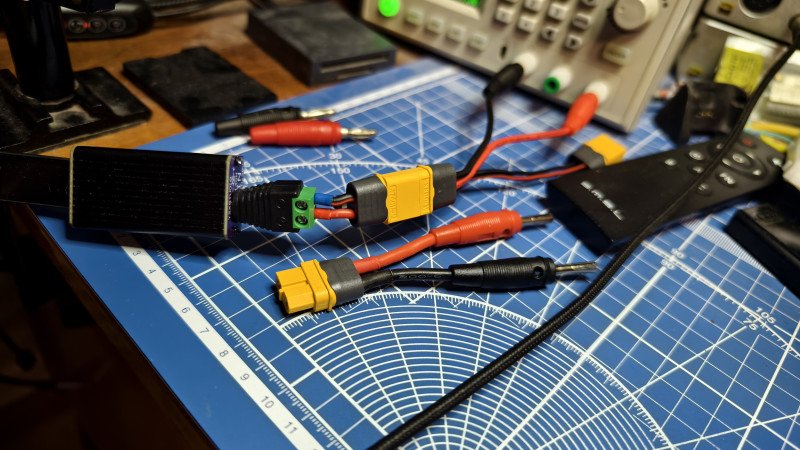

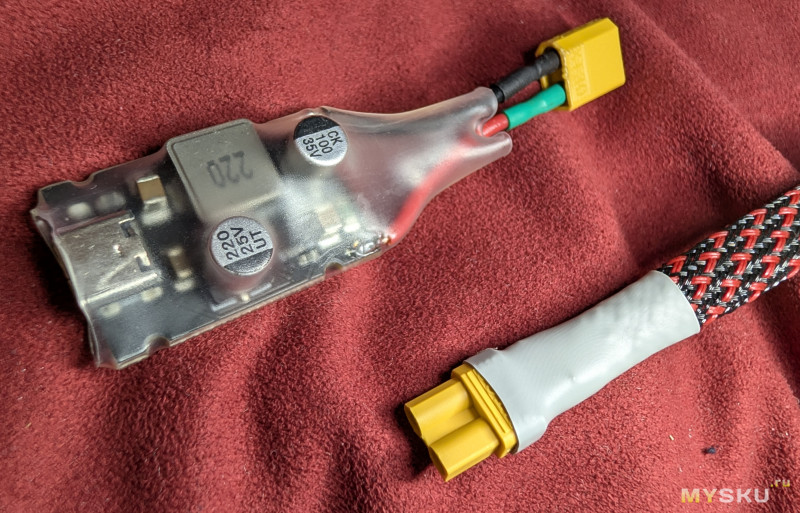

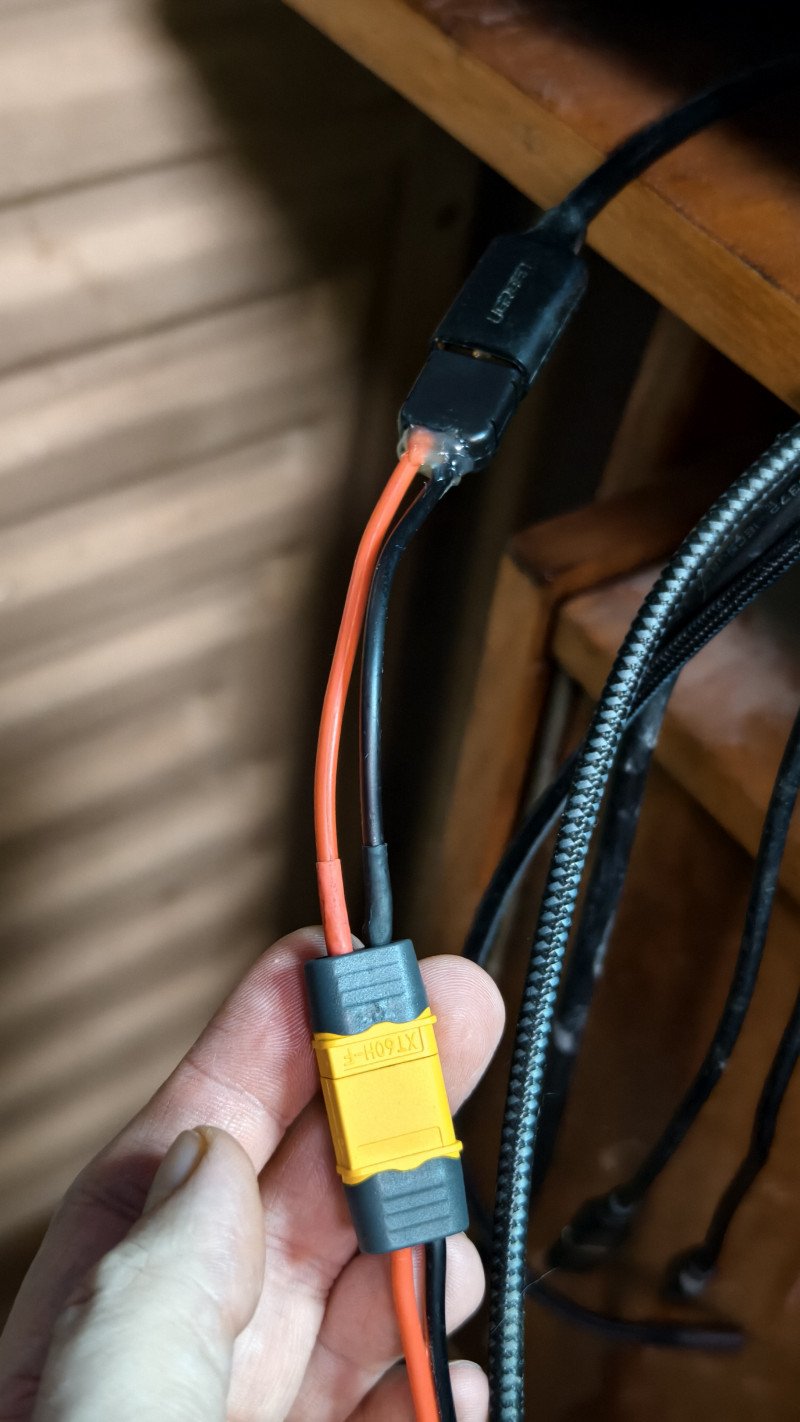

Качество хорошее, геометрия отличная. Колпачки сидят мега-плотно. Разъёмы соединяются также очень плотно, чтобы разъединить нужно прикладывать существенные усилия.

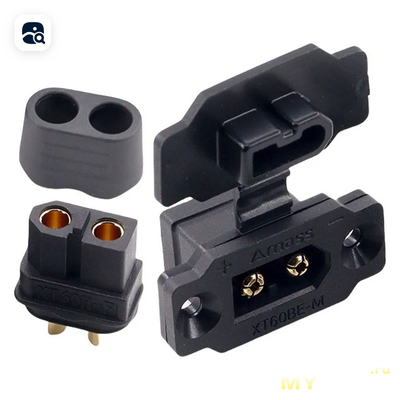

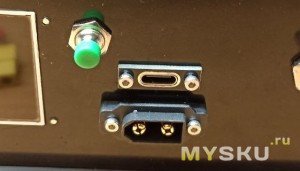

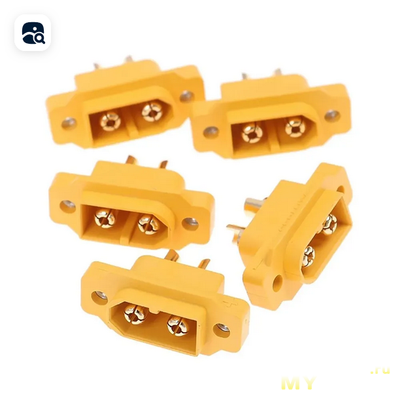

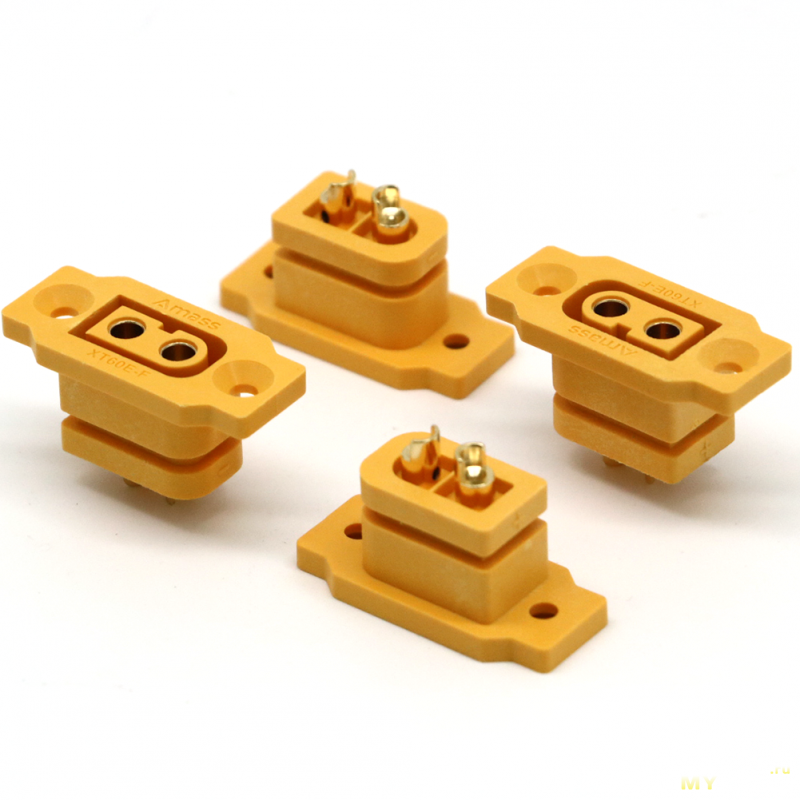

Нет креплений под шурупы (на корпус чего-то, как стационарный разъём).

Нет заглушек/крышек чтобы закрыть при неиспользовании. Докупаются отдельно.

При пайке пластик ведёт себя хорошо, не раплавился и не деформировался. Контакты даже не шелохнулись.

ZeRNoVoz team благодарит магазин Banggood за предоставленные запчасти для будущего большого проекта и возможность ознакомить читателей с ещё одним товаром (п18)

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
