FNIRSI® FNB58 USB-тестер

Понадобился мне дополнительный тестер PD 3.1, ибо моего AVHzY CT3 одного стало недостаточно.

Решил взять великий и ужасный FNIRSI, который так сильно любим и нелюбим народом, частично ставший народным. По крайней мере, на «Муське» проще перечислить завсегдатых-обзорщиков, кто не использует FNIRSI, чем тех, кто использует.
Прожарим тестер на все 140 ватт (28 вольт, 5 Ампер) и посмотрим, что от него останется.
Кому интересно — прошу в обзор.



FNB58 уже обозревали тут много раз, называли и флагманом, и фиаско, и фетишем у благородных донов. В общем, любит наш народ словоблудие..)

Я же всегда с недоверием относился к их тестерам, ибо история помнит много случаев, когда предыдущие модели сыпались до обзоров у коллег по цеху на руках)).

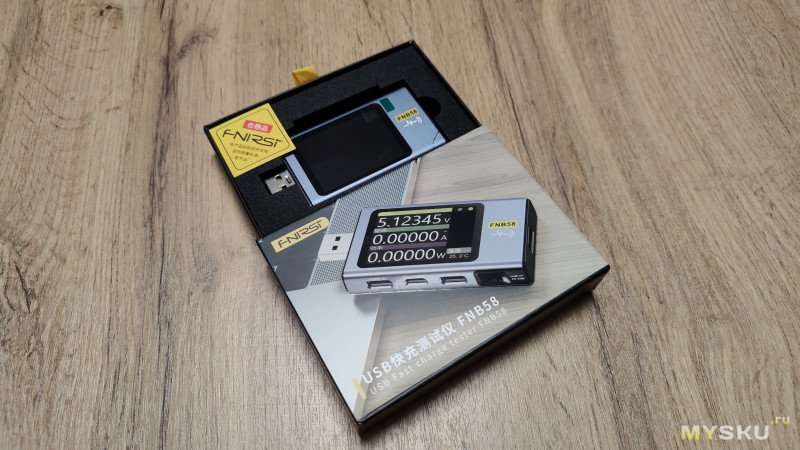

Поставка

Мне досталась моделька с исправленной ревизией, собственно, наверное, старой-то уже и нет)))).

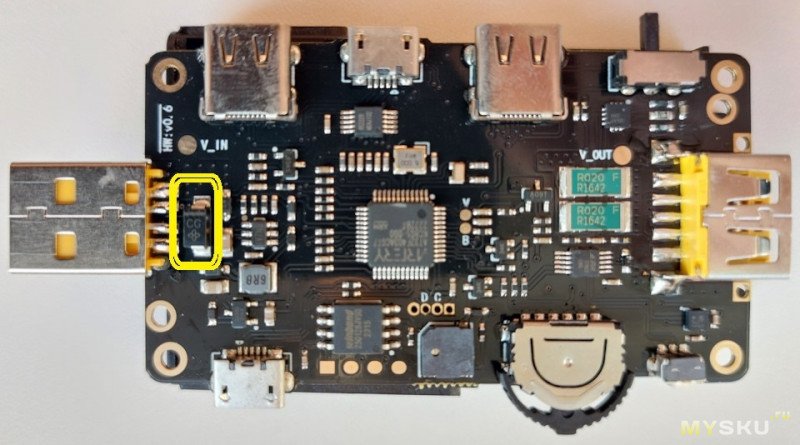

А был у них аппаратный баг, когда пакеты QC 4.0 и superVOOC не проходили.

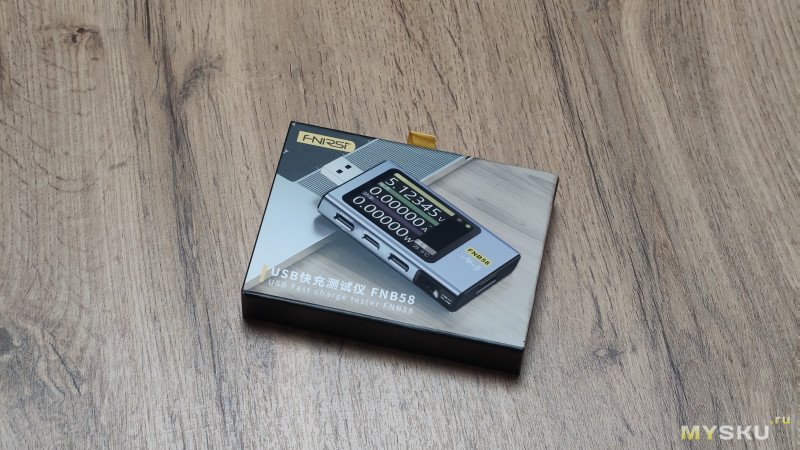

Различить можно по надписи на коробке: если у вас 140 ватт, то у вас исправленная версия, а если 120, то у вас простите баговая.


Товарищи со «Станка», у меня для вас чуть печальные новости :)
Вот баговая:

Комплектация

Тестер — 1 шт.

Характеристики

Brand	FNIRSI
Model	FNB58
Monitor Voltage	4~28V
Monitor Current	0~7A
Monitor Power	0~140W
D+/D- Voltage	0~3.3V
Load Equivalent Intemal Resistance	0~9999.9Ω
Equipment Temperature	°C/°F
Capacity	0~9999.99Ah
Energy Used	0~9999.99Wh
Cable Resistance	0~9999.9Ω

Функции

Частичная поддержка PD 3.1, опрос протоколов быстрой зарядки, функция запроса быстрой зарядки (триггер), запись данных в память устройства, аналог псевдоосциллографа, проверка сопротивления кабеля, эмуляция некоторых устройств для родного зарядника.

В общем, то, что должен уметь нормальный тестер.

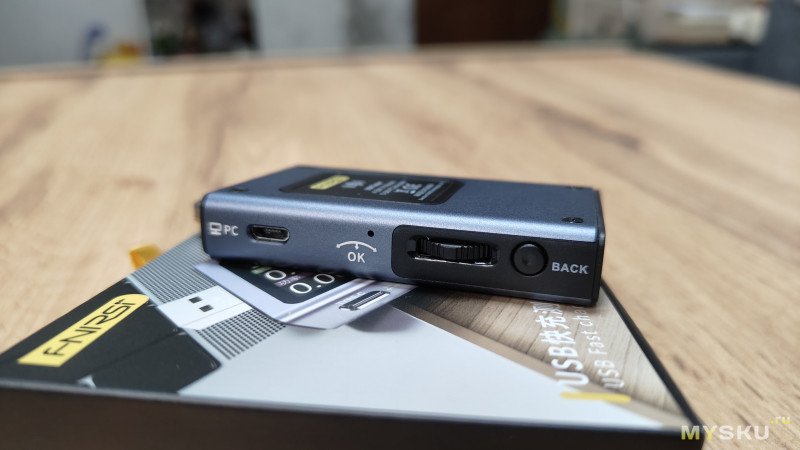

Управление

Управление реализовано через джойстик и кнопку.
В зависимости от меню, кнопка может быть как подтверждение/отмена или назад.

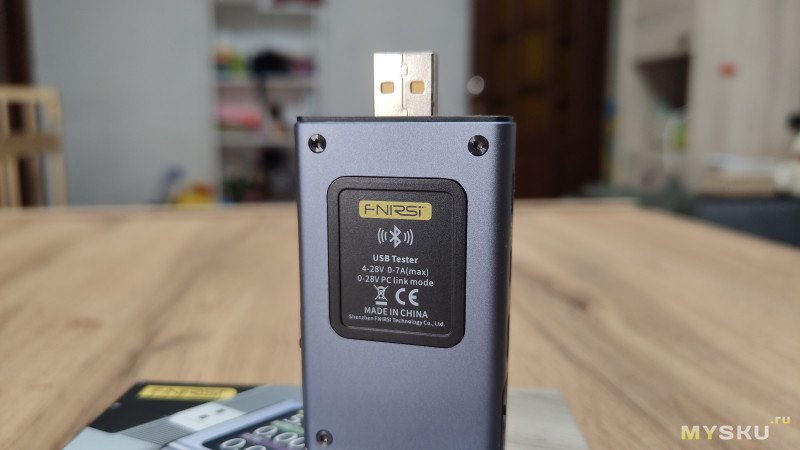

Модель делится на версию с «синим зубом» и без (в простонародье bluetooth).
К модели с bluetooth можно подключиться через приложение в телефоне и смотреть вольт-амперные/ватт-часовые характеристики у тестируемого устройства. Штука, конечно, удобная, но на деле «WRITN U2» я после проверки, что она есть, не пользовался ни разу.


Есть частичная поддержка управления через программу на компьютере.
Софт скачать

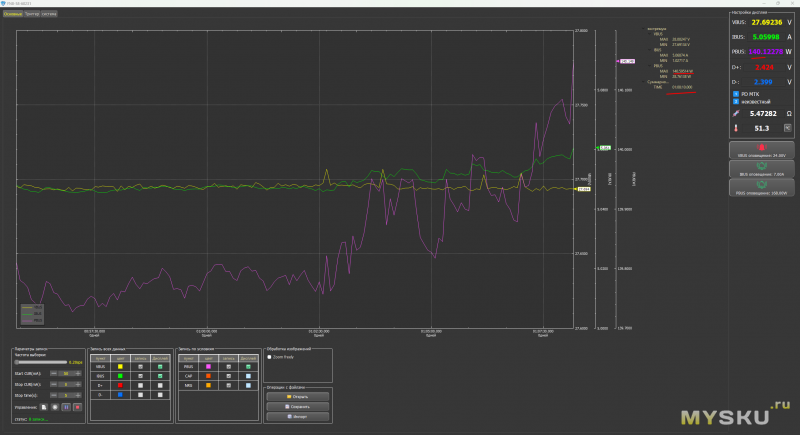

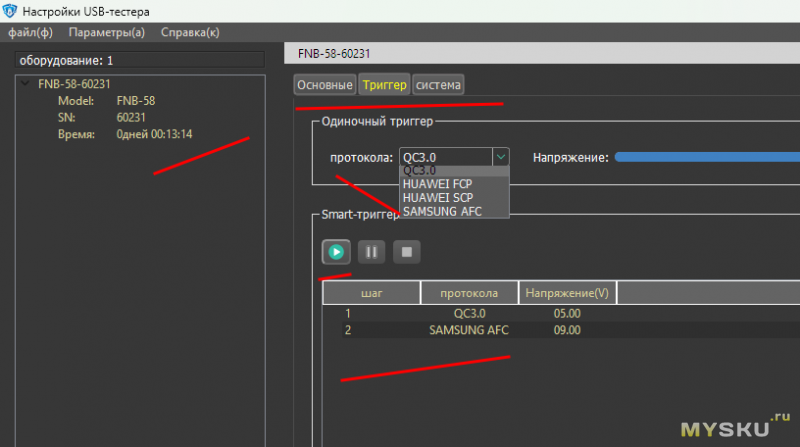

Софт называется UsbMeter, простенько и со вкусом (чуть китайским).

Состоит из 3х вкладок:

Основные — строим и сохраняем график, наглядный.

Тригер — выбираем протоколы быстрых зарядок, PD нет, VOOC нет.

Система — обновление устройства.

Интерфейс простой как 3 копейки, прилизанный, почти без китайского основания (как у WRITN U2).
Выдает разве что мультяшный интерфейс и надпись «Zoom freely», что значит масштабирование графика в реальном времени.

А вот уже в сравнении с Shizuku System Box от CT3 кажется игрушкой. Там тебе и оформление суровое, красивое (на вкус и цвет), и вкладок побольше, и управление встроенным модулем нагрузки, есть страничка осциллографа — можно снять показания, страничка сниффера протоколов быстрой зарядки, страница с тригерами поддерживает скрипты Lua. Мощный скриптовый язык позволяет манипулировать с компа любым протоколом быстрой зарядки, например, тот же PD: опрос имеющихся профилей и выбор конкретного профиля. Позволяет сделать из CT3 качественный зарядник для аккумов или приладить его к вашей любимой Raspberry. А еще можно прямо с компа сделать снимок экрана тестера. В общем, отличия очень большие, и понятно, почему он так стоит.

Только вот обычному хомячку это все не нужно, потому рынок голосует рублем в пользу FNB58.

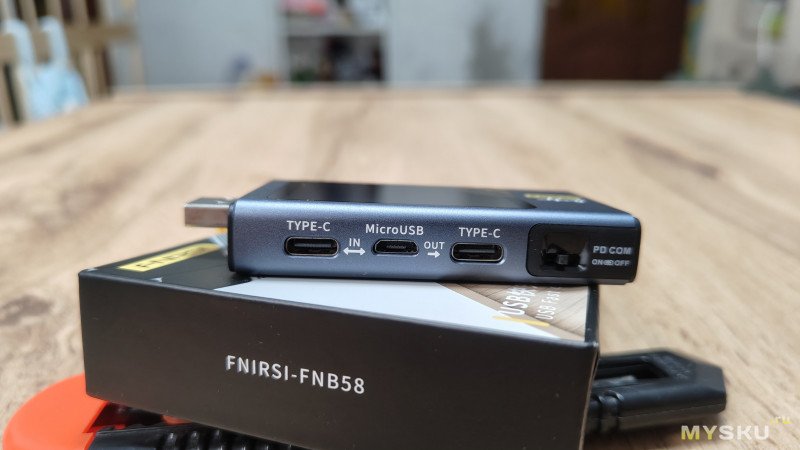

Разъемы для тестирования

На борту на вход питания: USB-A, USB-C и MicroUSB.


На выход: MicroUSB для ПК (хоть и кажется атавизмом, но у меня их 2-метровых больше, чем USB-C), выход питания USB-A, USB-C.

Естественно, все разъемы усиленные.

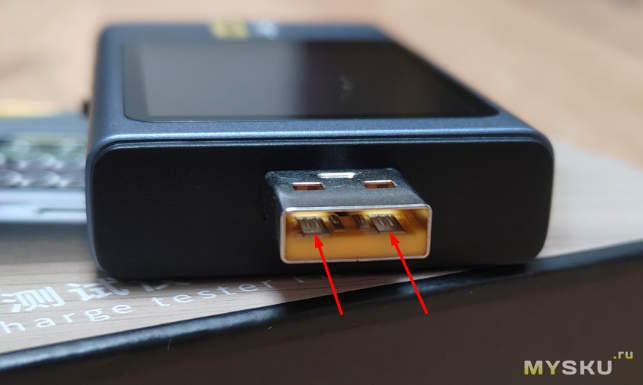

Есть также 5-й контакт для детекта проприетарных зарядок.

С этим у предыдущих моделей были проблемы))))

Типовой стандартный набор.

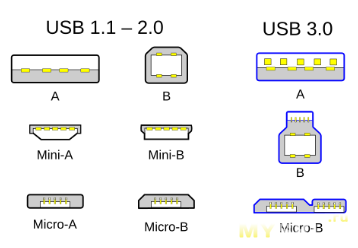

Еще народ жалуется, что FNB58 не умеет в USB 3.0. Кстати, CT3 умеет, только понадобилось мне это 1 раз в жизни, и то по фану, а не так чтоб «надо — не могу».

FNIRSI® FNB58

Буду честным, я ожидал, что он развалится))), однако над FNB58 поработали лучше. Корпус стал крепким, и это похоже на тестер, а не на кусок текстолита, разъемы не сдохли.
Конечно, до CT3 ему далеко.
Однако FNB58 уже второй-третий год на рынке, он получил обновления как программные, так и аппаратные, и на горизонте даже не маячит пока FNB68. Производитель заложил чуть больше в этот тестер. Опять же PD 3.1 тут только до 28 вольт, половинчатый не 48 В при 5 А, однако стандарту уже с 2021 года а железок на 48 вольт пока тоже не видно, да чтоб и по карману было )

Тестирование

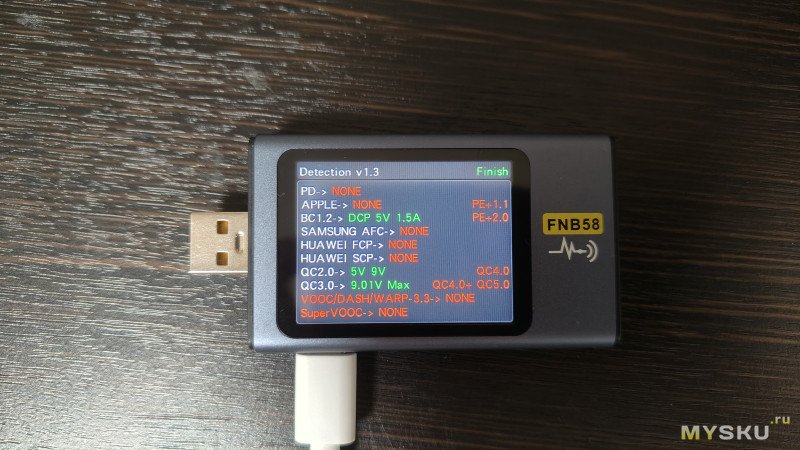

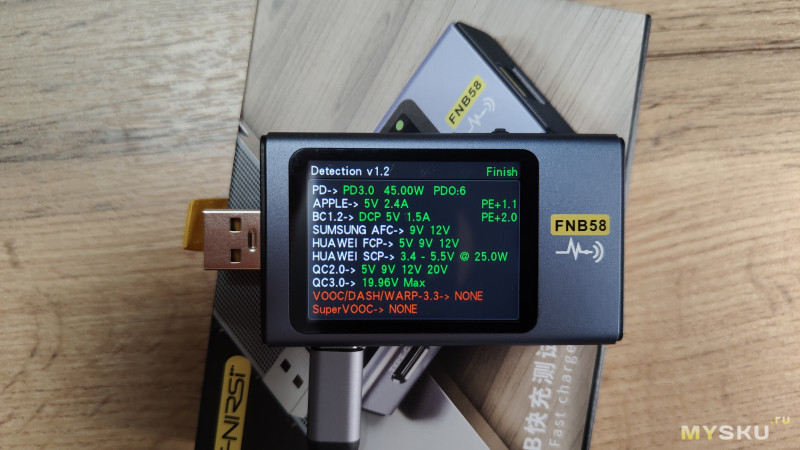

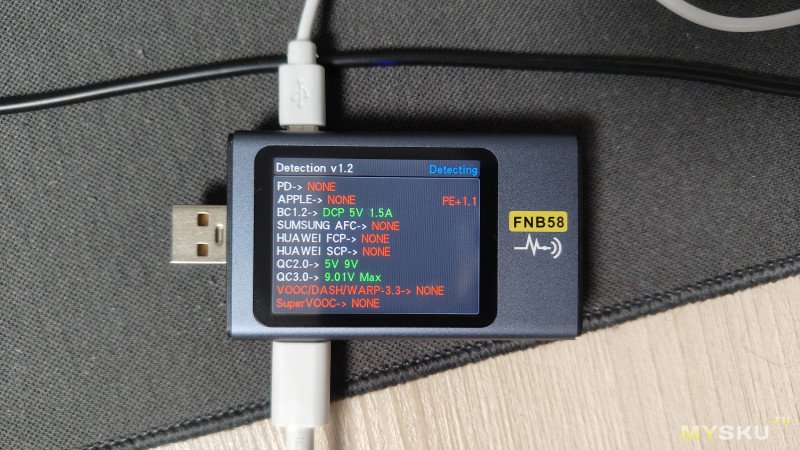

Тестирование популярных протоколов быстрой зарядки — все ок.

А вот тестирование SuperVOOC от Realme (80 ватт) — мимо.

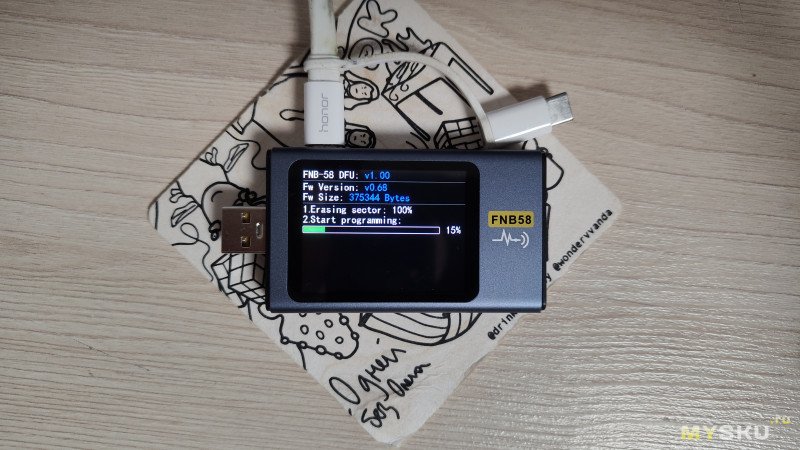

Даже после обновления на крайнюю 0.68 прошивку он не распознал SuperVOOC, бада бумс.

Это конечно меня расстроило, но не сильно, ибо это дебильная проприетарщина, как и Mi Turbo, и пожелать я им могу только быстрого окончания и перехода на нормальный PD, чему Realme частично научился).

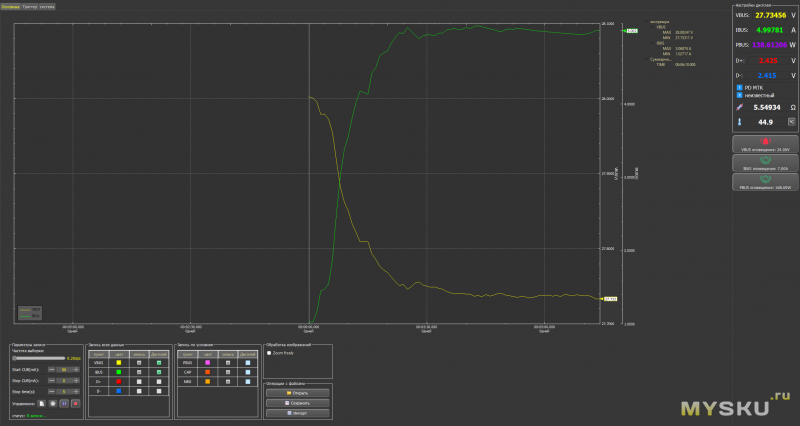

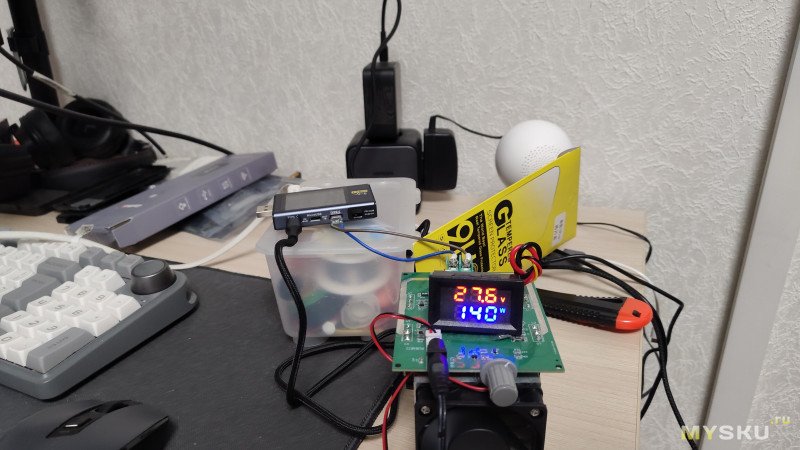

Самый главный тест, для которого затевался обзор и владение этим тестером — опрос 140 ватт по PD.

И часовая нагрузка на все 140 ватт.
Если честно, я ожидал, что FNB58 сплавится, сгорит, на крайняк разъем выпаяется.
Однако нет, тестер с достоинством выдержал часовой тест. Вот это поворот!

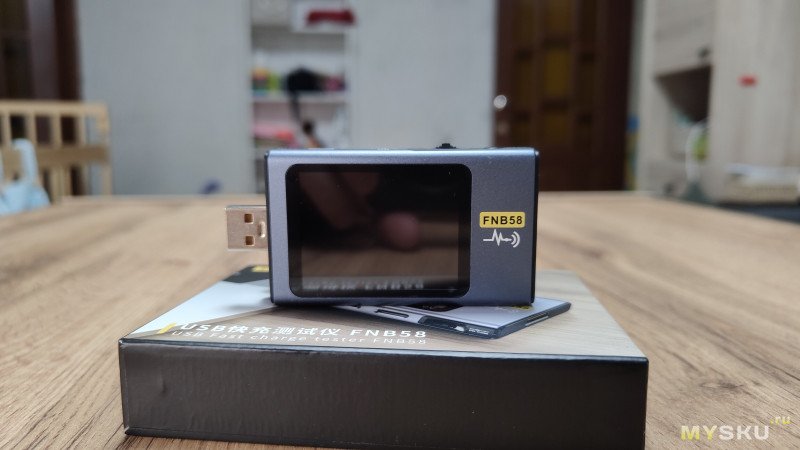

Вот он на столе, тот же самый, что и час назад, не какой-то другой, живой, целый.

Итог

Констатируя по факту: да, это тестер не такой навороченный, как CT3, базовый функционал покрывает не без косяков, но свои заявленные 140 ватт тащит. Если к тестеру нет супер-требований, то вполне себе можно брать. Посему, наверное, он и стал частично народным, но не признанным.

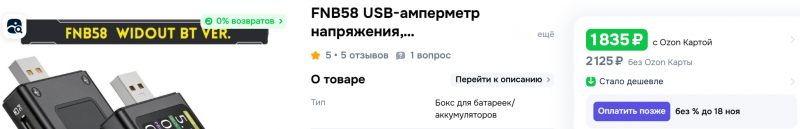

Магазин дает промокод

FNSCD206

Цена будет равна:

3339 ₽
