Попался мне в руки ChargerLAB Power-Z KM003C.
На дворе 2025 год, а тестер всё ещё сохраняет актуальность и имеет запас в виде поддержки PD 3.1 — до 50 вольт и 6А.
Получает актуальные обновления.
Тестер является одним из самых дорогих в своей нише.
Посмотрим поближе и сравним.
Кому интересно, прошу в обзор.

Поставка

Приехала посылка на почту в простом пакетике.

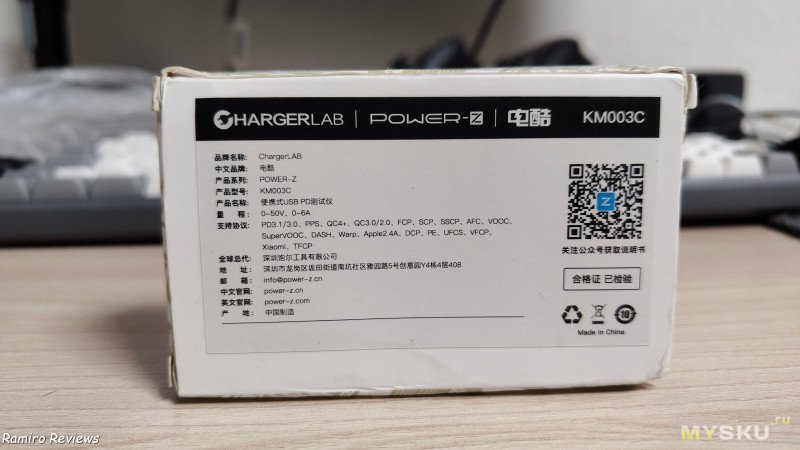

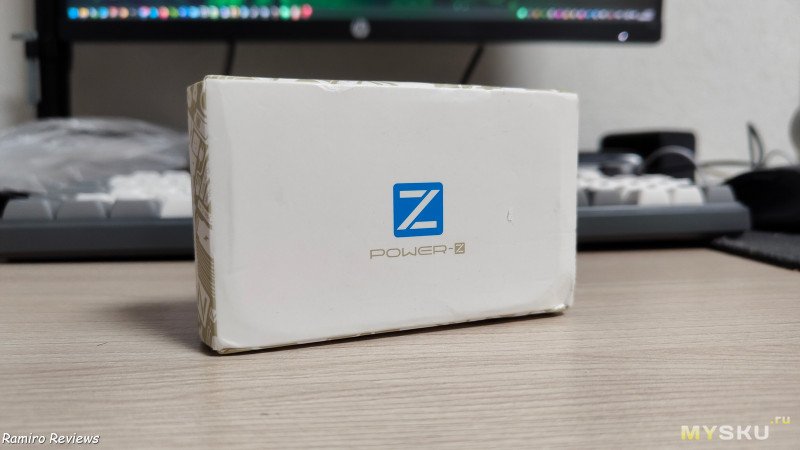

Благо тестер имеет фирменную коробку.

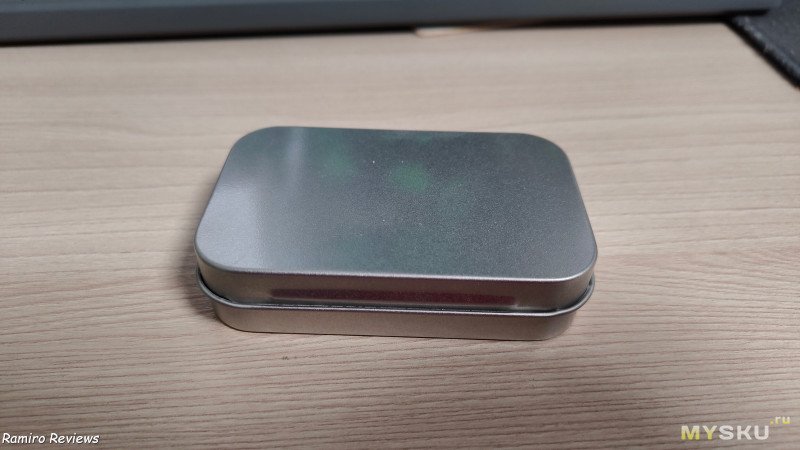

И металлический чехол защищает его от повреждений.

«Дорого. Удобно. Красивое» — ©ZeRNoVoz гласит в своём обзоре.

Я бы сказал: дорого и своеобразно.

KM003C является продолжением KM002C. Тестер изначально заточен под USB Type-C разъём.


Благодаря тому, что там нет USB-A разъёмов, тестер стал в два раза короче, а с ним и экран меньше, что неудобно — на некоторый мелкий шрифт приходится щуриться.
Тестер квадратной формы, и из него торчит отросток в виде «папы» Type-C — хоть это и верное решение, но всё равно кажется очень ненадёжным.

Комплектация

Тестер — 1 шт.
Кейс — 1 шт.

Характеристики

Бренд (Brand): ChargerLAB
Номер модели (Model Number): KM003C
Функции: Power-Z KM003C Портативный тестер быстрой зарядки USB-C PD3.1 QC5.0, цифровой вольтметр и амперметр
Цвет (Color): Чёрный
Тип инструмента (Tool Type): Анализатор протокола USB Power Delivery (PD)

Характеристики:

— измерение напряжения до 50 В, точность 0,00002 В
— измерение тока до 6 А, точность 0,00003 А
— внутреннее сопротивление около 20 мОм
— типичный рабочий ток 15–50 мА
— тестирование ёмкости
— тестирование E-маркера
— тестирование PDO
— тестирование протоколов (PD3.1, QC4, QC5, SCP, FCP, AFC, VFCP, UFCS, MTK-PE, VOOC и SVOOC)
— процессор ARM Cortex-M4 192 МГц
— АЦП 20 бит
— 4 МБ встроенной памяти
— автономная запись до 15–40 групп данных (10 млн пакетов)
— разрешение 2, 10, 50, 1000 значений в секунду
— IPS экран 1.54" (3,9 см) с разрешением 240×240
— гравитационный датчик (для поворота экрана)
— конденсаторы для автономного питания около 5 с (для сохранения данных)
— язык: китайский/английский
— корпус из алюминиевого сплава
— 4 физические кнопки
— HID interface Type-C

Размер: 36 × 37 × 8 мм
Вес: 16 г

Управление

Для управления предусмотрены 4 кнопки и частичное управление с компьютера.


Сперва управление мне показалось дико неудобным, но потом… оно так и осталось дико неудобным. Держать тестер одной рукой неудобно.
А почему? Да потому что корпус мелкий.

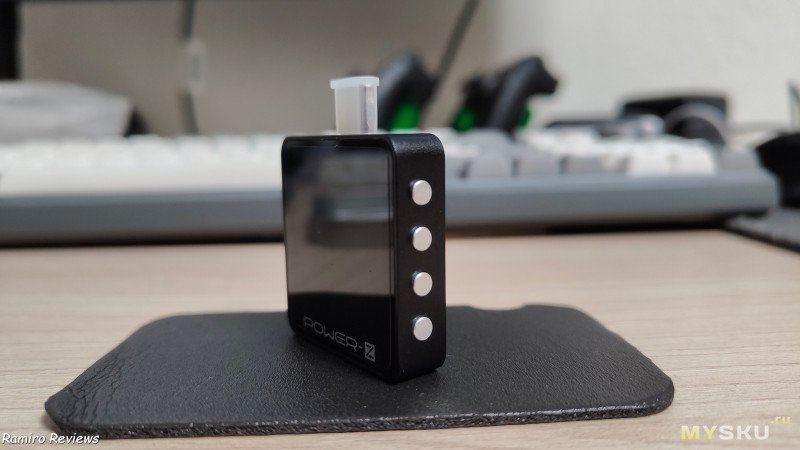

Слева направо кнопки: 1 \ 2 \ 3 \ 4


Кнопки:

1) нажатие — функция «назад»
2) нажатие — функция «выбор»
3) нажатие — функция перехода влево
4) нажатие — функция перехода вправо

Так как кнопки расположены рядом, ты пытаешься выбрать/пролистать меню кнопкой 4, а потом понимаешь, что пролетел, и надо вернуться назад кнопкой 3. А в подменю жмёшь для выбора кнопку 2. А тестер ты уже взял в руки двумя руками, потому что одной вообще неудобно. И твой палец, который жмёт кнопку 3, в момент мешает пальцу другой руки, которым ты придерживаешь тестер, чтобы не упал, и манипулируешь кнопками.

Габариты

Тестер компактный — 3,5 см на 3,5 см. Так как у него есть «папа» USB-C на вход и выход, логически ты пытаешься его использовать: воткнуть в зарядник. Иногда для соседнего USB-C на блоке питания остаётся место, а иногда уже впритык. Благо у тестера есть «мама» USB-C, которая умеет работать и на вход, и на выход.
Трансвис… какой-то московский — и туда, и сюда.

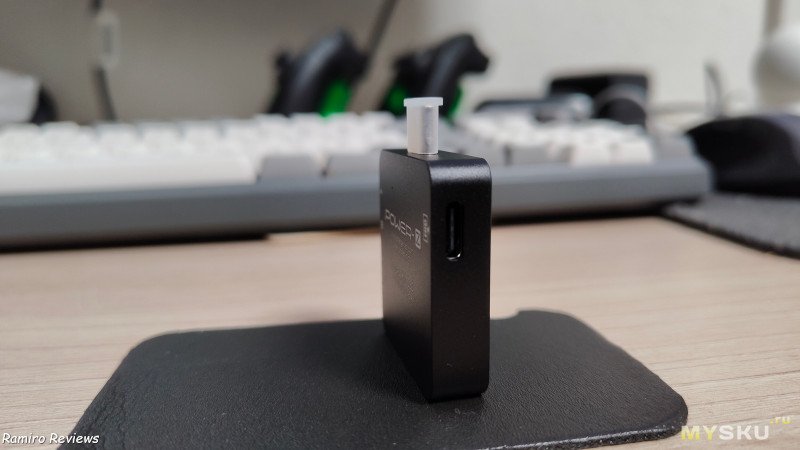

На фото порт для подключения к ПК расположен с торца — «мамка» USB-C на вход и выход.

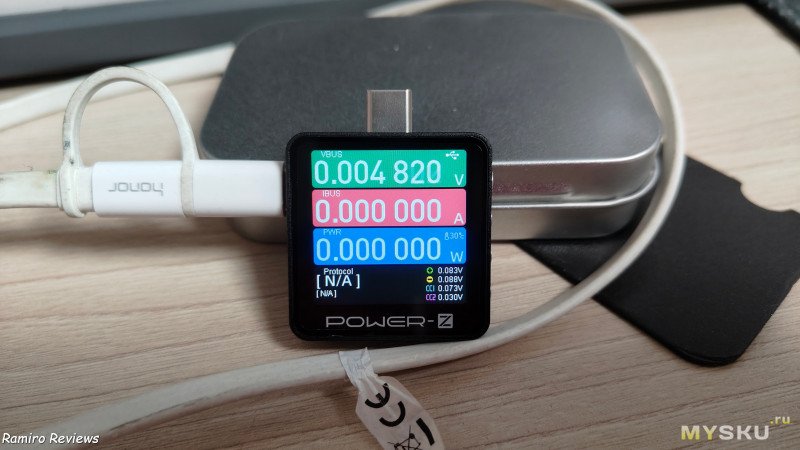

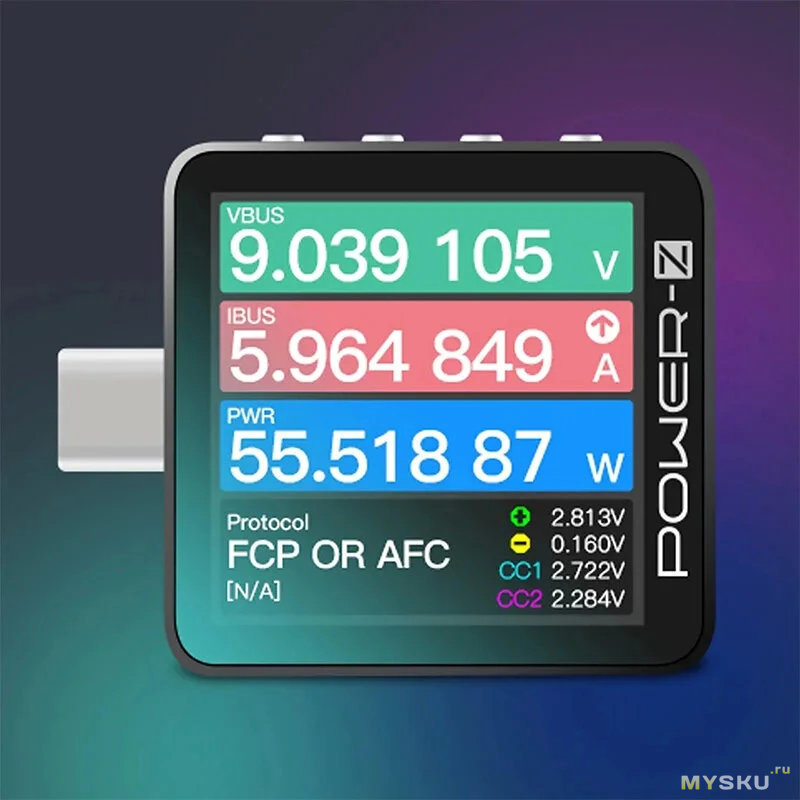

ChargerLAB Power-Z KM003C

Тестер компактный, но не всегда удобный. Корпус металлический, но какая-то тонкая жестянка. Вкупе с весом — ощущение, что это какая-то игрушка или ощущение дешёвого тестера. До тестеров в CNC-корпусах — как до Луны. Однако всё же лучше, чем какой-нибудь Fnirsi или USB-тестер FNB48 из текстолита.

Тестирование

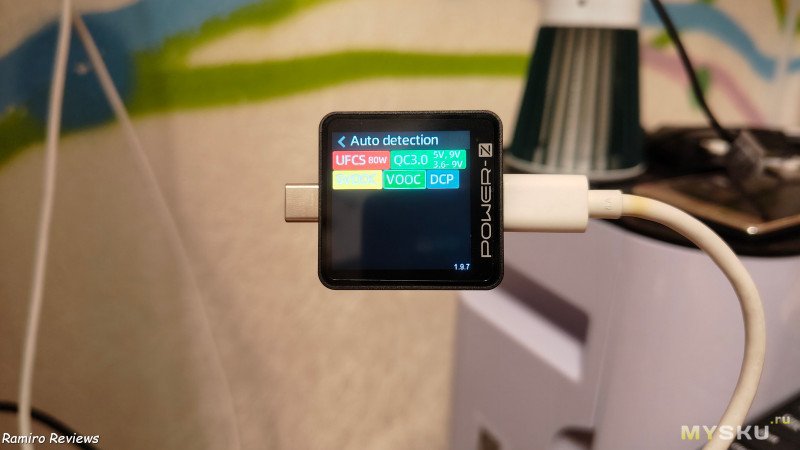

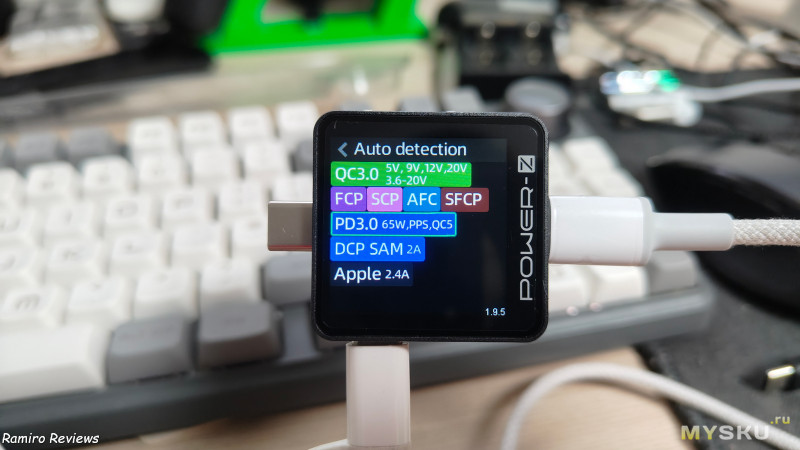

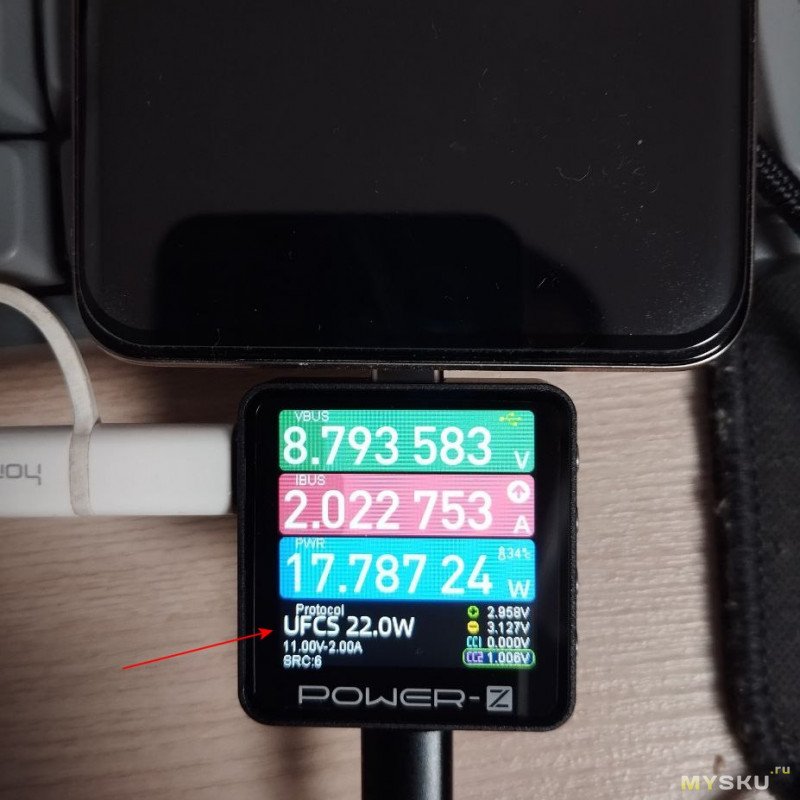

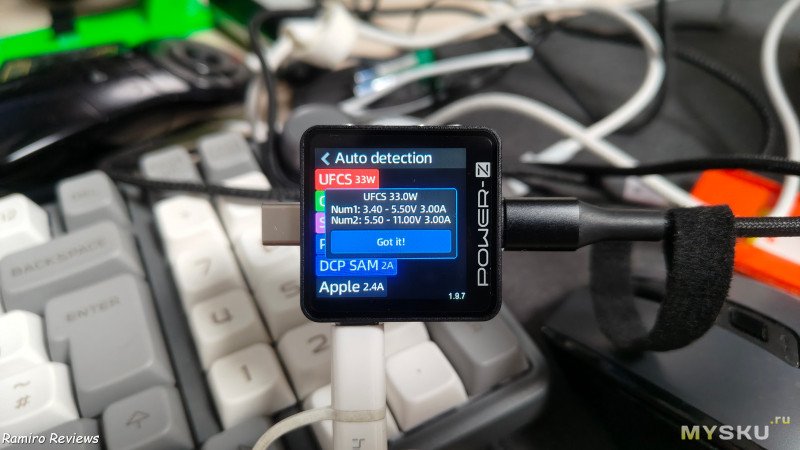

Тестирование протоколов быстрой зарядки — стандартный набор, и есть новомодный UFCS.



Правда, выглядит это опять-таки чуть мультяшным после больших FNIRSI, Witren, Avhzy. Всё из-за того, что экран меньше. Но можно перейти по самим протоколам и выбрать их, чтобы увидеть подробно, что там тестер протестировал. Не говорю, что это плохо, даже похвалю: для такого экрана менюшки и шрифты у ChargerLAB Power-Z KM003C очень хорошо подогнаны.

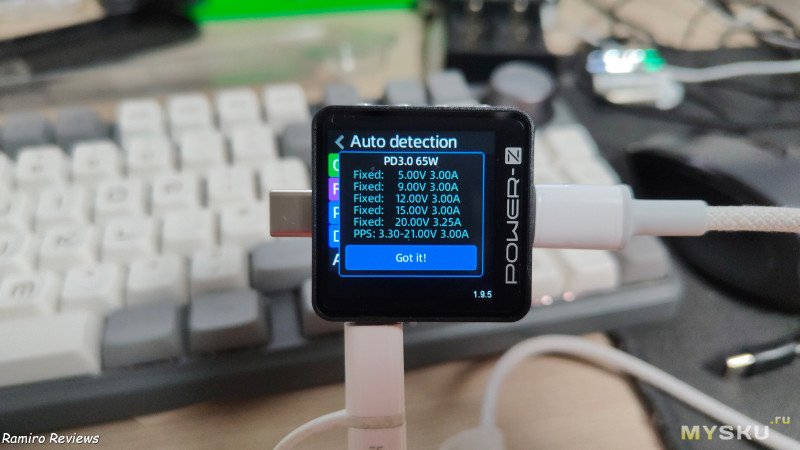

Протоколы PD:

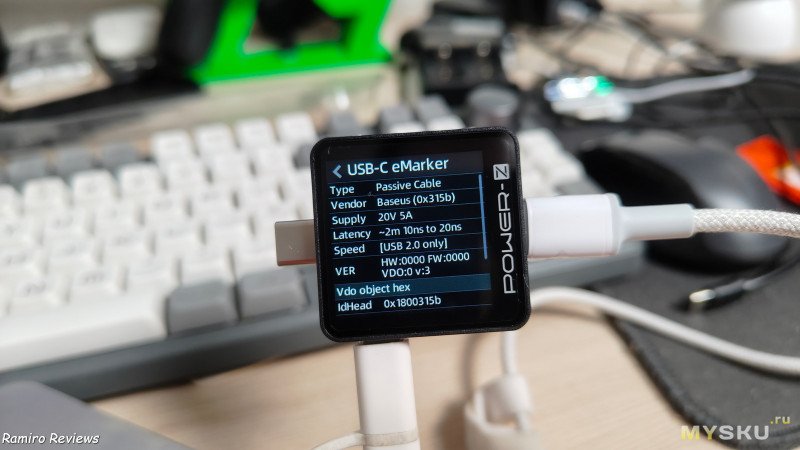

Опрос E-Marker кабеля:


А ну и как же без стремного проприетарного SuperVOOC на 80 Вт от BBK/Realme:

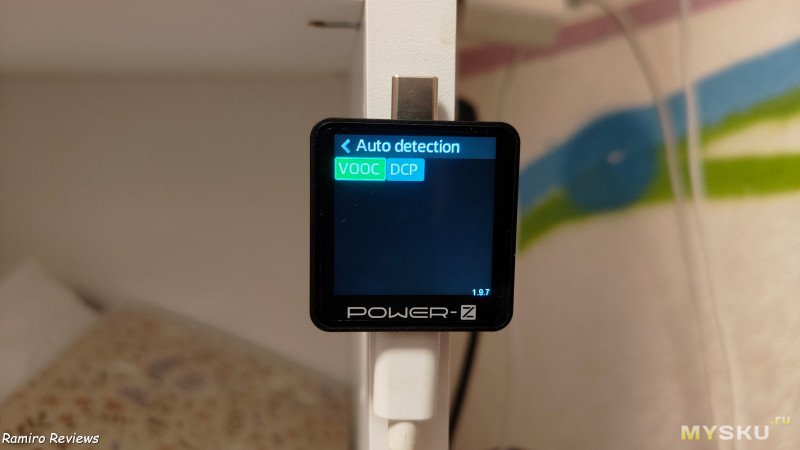

А вот SuperVOOC на 33 Вт — скромненько, без данных. Нельзя прокликать и посмотреть, что он там наловил.

ПО для компьютера

Для ПК используется софт POWER-Z.

Скачать

Причём ссылка на Google Disk ведёт с сайта ChargerLAB.

Качаем, устанавливаем. Пароль к архиву для распаковки: `chargerlab`.

Программное обеспечение — с китайским привкусом. Причём привкус даже больше, чем у Fnirsi.

Первый запуск был на китайском, потом оно обновилось и загрузилось на английском.

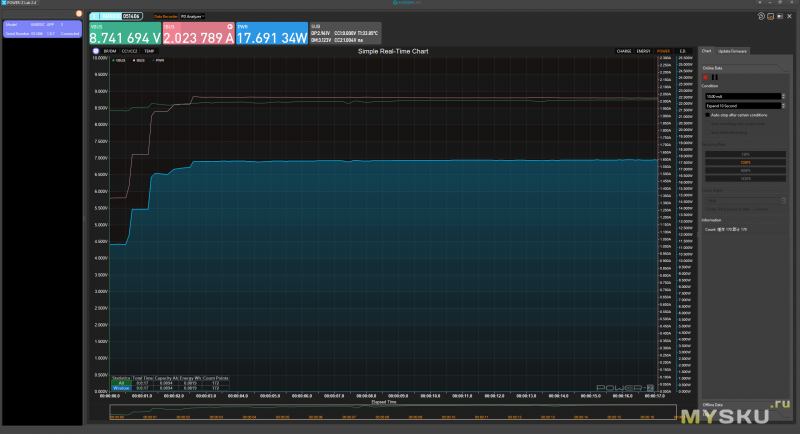

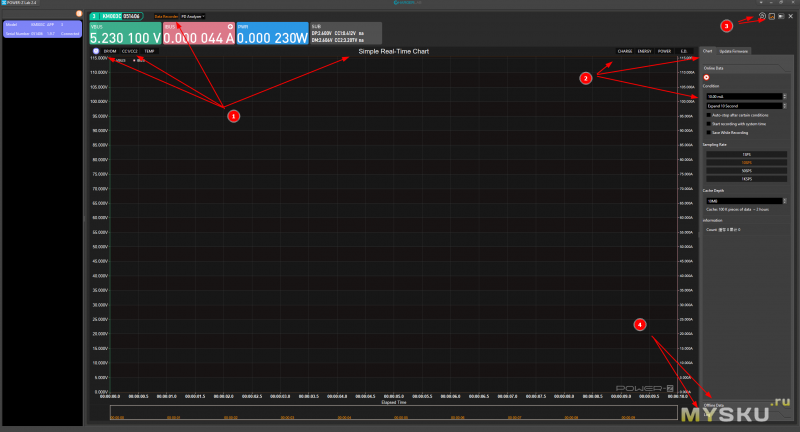

Пример главного меню с графиком:

Вот тут их уже можно и поругать, и похвалить.
Меню перемудрено, интуитивно сходу не понятно.
На главном экране аж 4 раздела настроек вкладок, и, как говорится, все они нужны и все они важны.


1) Графики и PD-анализатор.
Графики хвалю — точные, можно смотреть показания в любой момент, хорошие, быстрые. А ещё данные хранятся в формате DB Browser for SQLite, ещё можно экспортировать CSV. Моё почтение — большие графики не будут тормозить.

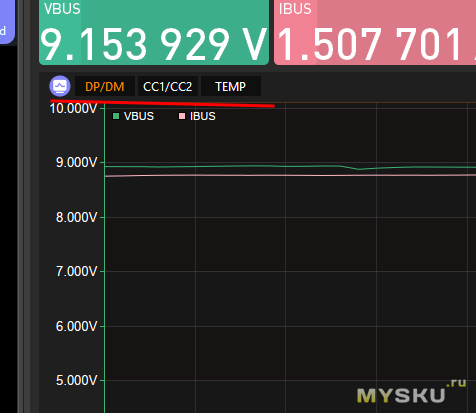

Ругаю, ибо вот там, где VBUS, есть ещё снизу кнопочки — малозаметные. А ещё ярлык.
Там можно построить два графика, выбрать цвета для линии графика. Чуть правее можно кликнуть по надписи (у меня на скрине «Simple Real-Time Chart») и вбить название графику, например, имя тестируемого устройства. А чуть правее — да, это тоже кнопки, но не очевидно — для смены вида графика.


Что мешало им всё вынести влево, где выбор тестера, как у Shizuku System Box от Avhzy-тестера CT3, и сделать нормально — великая загадка.

Стрелкой 2 помечены опять-таки параметры, которые относятся к графику, но почему-то рядом вкладка с обновлением тестера, а ниже — раздел Information. А ещё ниже на картинке — стрелка с 4 — загрузка предыдущих графиков. Вообще, это ужасно. Дизайнер/UI-инженер был нарцисс, и понравиться это может только такому же наркомануциссу из разряда «я так вижу».

Но наркомания на том не кончается. Выше я пометил стрелочкой 3 раздел Fast Charging.
Причём его ранее не было — это видно по обзору ZeRNoVoz: в первом обзоре кнопки нет, а вот через 2 года уже есть.

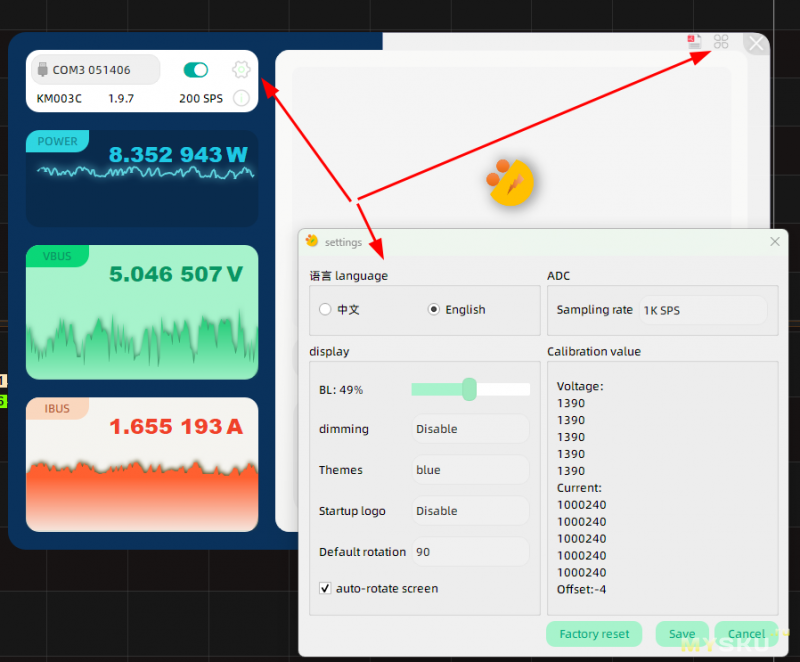

Нажатие этой кнопки вызывает меню выбора тестера внутри программы тестера с ещё настройками)))
Причём выбор языка есть аж в двух местах. Наверное, разработчик очень заботился о пользователе. Ну или волшебный порошок у него был на всё время, когда он писал это ПО.

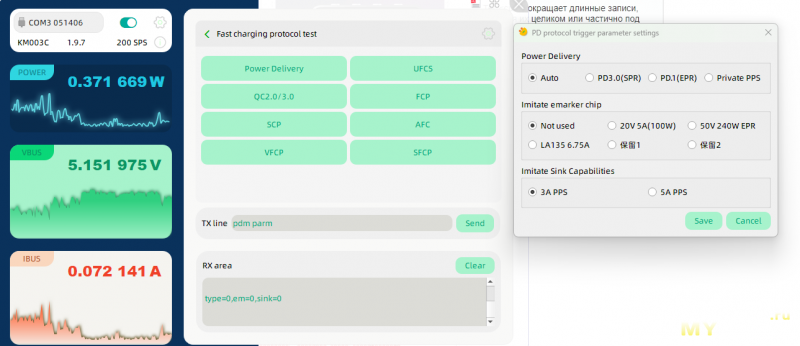

Так вот, раздел-то называется Fast Charging, и чтобы его активировать — та-дам! — надо нажать на рисунок розетки (такой монстр жёлтый с глазами), предварительно включив в меню дополнительно триггер.
И там тоже есть настройки, но кому как — полезные и бесполезные.

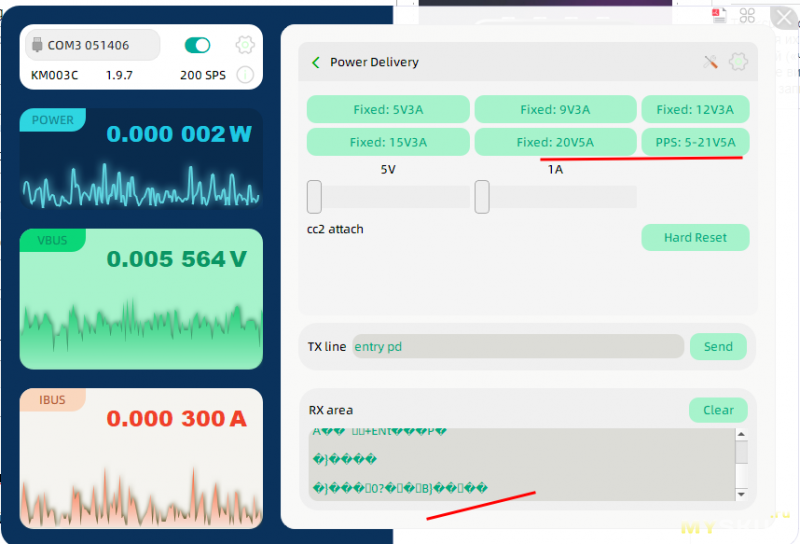

Вот за это хвалю. Нет, не за то, что есть выбор протоколов быстрых зарядок, а именно что есть опрос и выбор PD-протоколов в удобном виде. Его не было в Shizuku System Box от Avhzy-тестера CT3, там был выбор протколов быстрой зарядки но не было выбора именно PD.
Однако там был целый раздел для скриптов на Lua с хорошей документацией, и сделано это было удобно, по-человечески, не без огрехов, но и не вот так вот. Кстати, тут тоже поддерживается отправка команд, примитивно и возможно, но не так гибко как в Shizuku System Box.


А теперь снова ругаю: это работает хорошо только с кабелем Type-C — Type-C. А если ты подключился через USB-A — Type-C, то это работает отвратительно. Я бы сказал — не работает нормально.

Вишенка на торте: в главном меню, где я указал стрелочкой 3, есть пиктограмма картинки. Я логично предположил, что это делать скриншоты с экрана тестера. На CT3 я пользовался этой фишкой часто, например, чтобы показать протоколы быстрых зарядок. Но каково было моё удивление, что это не для скриншота, а просто отправить картинку на тестер на 5 секунд.


А ещё с компа не снимешь показания USB-осциллографа — он есть в тестере, но чуть запрятан.

Итог

ChargerLAB Power-Z KM003C — тестер хороший, но неудобный для рук и ощущается как игрушка, имеет потенциал на рост в будущем в виде обновления прошивки и имеет запас железа. Среднее китайское ПО — лучше, чем у FNIRSI, и намного хуже по удобству, чем Shizuku System Box от Avhzy-тестера CT3.
Достойный, но компромиссный тестер где-то проигрывает, где-то сильно выигрывает.
