Корпус USB-C для HDD 3.5' дисков на JMS580 и его доработка

Всем привет!

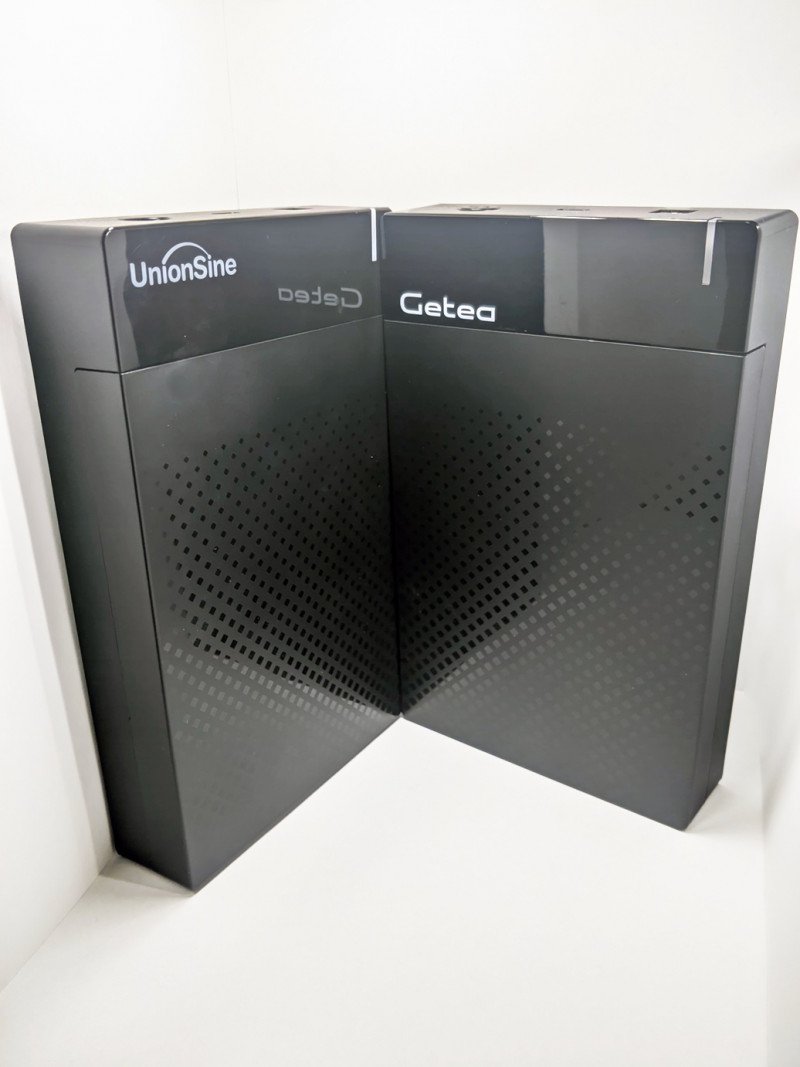

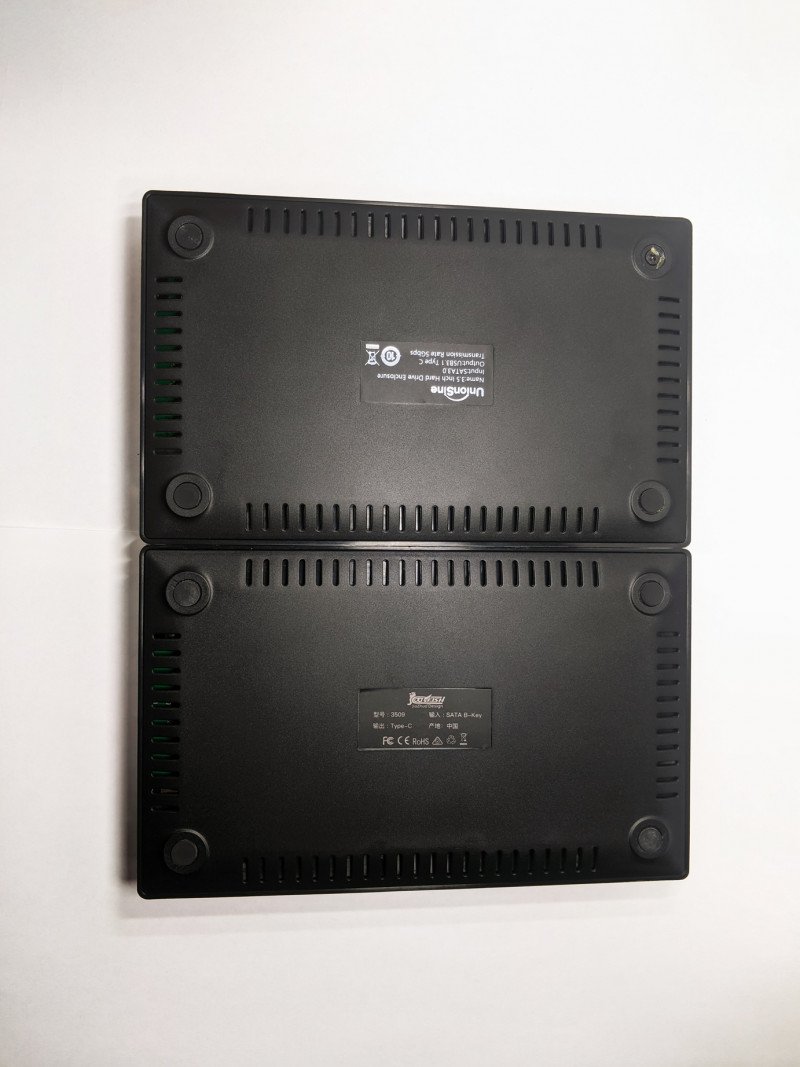

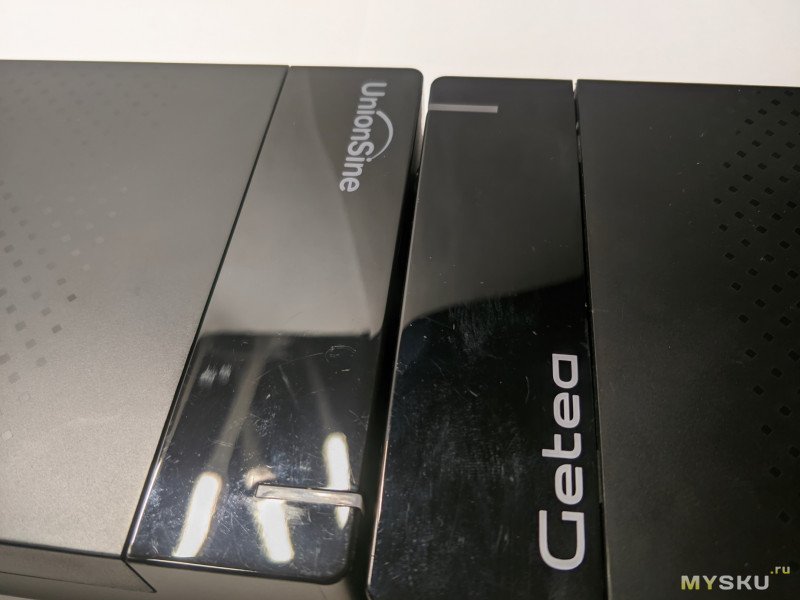

Когда-то брал на Aliexpress два корпуса USB-C 3.1 to SATA, под жёсткие диски 3.5' для моего «мини-NAS» на базе роутера Keenetic. Производитель вроде как разный, на поверку — разными оказались только наклейки и нанесённый логотип «ноунейм» производителя. Подобные корпусы представлены на Aliexpress в широком ассортименте. Однако мною был выявлен недостаток и устранён.

Приглашаю на обзор ↓

Само устройство является переходником SATA to USB в пластиковом корпусе.

Мне кажется, всё это делается на какой-то одной фабрике в огромном количестве, а затем ритейлеры их закупают и наносят свои логотипы. Видел огромное количество абсолютно идентичных устройств с разным логотипом и наклейкой. На них постоянно акции и скидки.

Комплект:

• Устройство
• Кабель USB 3.1 type A — USB 3.1 Type C
• Адаптер питания на 12v 2a с разъёмом DC 5.5x2.5.

Было бы очень хорошо, если бы продавали версии без блоков питания, но дешевле по цене… Мне по факту блоки питания были не нужны, но я был вынужден заплатить и за них...

Об устройстве:

SATA — разъём универсальный, следовательно поддерживаются как диски 3.5', так и 2.5'.

Как известно, HDD диск 3.5' при запуске берёт ток до 2A при 12V, следовательно таким дискам всегда нужно отдельное внешнее питание, в то время, как диски 2.5' способны брать питание и от USB порта.

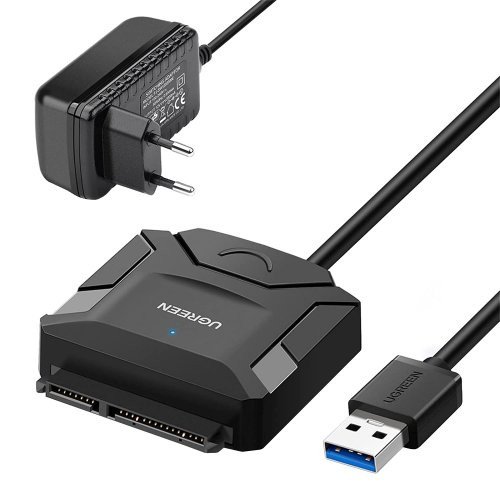

Существуют подобные переходники:

В них есть порт DC, при работе с дисками 3.5' — его подключение обязательно, в то же время, при подключении диска 2.5' — подключение внешнего питания не обязательно, диск работает.

Следовательно я решил проверить, сохраняется ли этот принцип и на данном устройстве.

Понятно, что корпус для диска 3.5' предназначен именно для таких дисков, и никто не будет использовать огромный корпус ради маленького диска, но ситуации бывают разные и иногда возможно как временный вариант, кто-то использует и так. Мой интерес в данном случае — теоретический.

Ответ: нет! Плате в данном корпусе обязательно нужно питание для работы диска.

Тестирование:

Производителем заявлен интерфейс USB 3.1, пропускная способность которого до 5ГБит/сек.

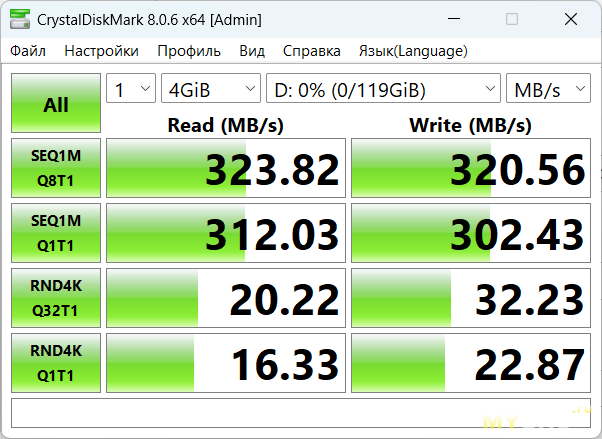

Мои HDD выдают не более 150МБ/сек (что соответствует 1,2ГБит/сек), поэтому для тестирование реального потенциального максимума, я поставлю в бокс SATA-3 SSD Plextor M5Pro. В SATA он выдаёт до ~550МБ/с.

Отлично! ~320МБ/сек соответствует 2,5ГБит/сек. Но так, как жёсткие диски (под которые он собственно и создан) поддерживают обычно максимальные скорости до 200МБ/сек, он раскроет потенциал любого HDD полностью.

Читал, что существуют специализированные HDD c двумя независимыми блоками головок, то в них максимальная скорость доходит до 300-350МБ/сек. Так что такому боксу и такие «по зубам»

В общем в подобном форм-факторе, я не вижу смысла покупать что-то дороже и «брендовое». Переплата за известный логотип явно того не стоит.

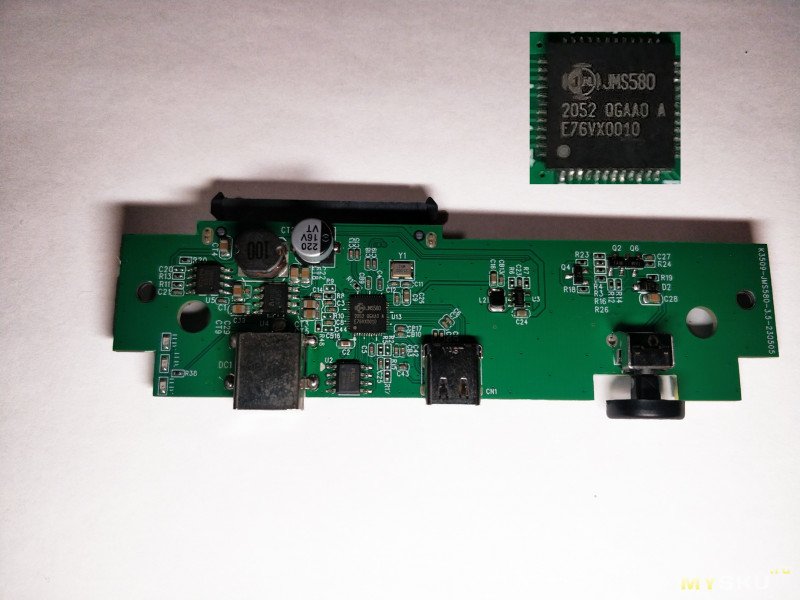

К слову, вот плата, которая установлена в корпусе:

Думали, что буду только хвалить? А вот и нет! :)

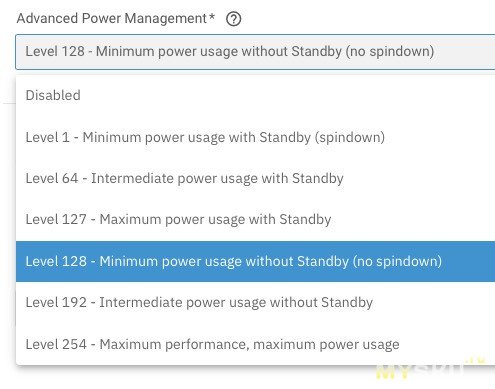

Этот корпус создан явно под файловое хранилище, к которому вы будете обращаться время от времени. Об этом в принципе свидетельствует предустановленный режим — после прекращения обращения к диску, через 10 минут он уходит в сон. Для моего сценария использования это идеально. Мне не нужно, чтобы диск 24/7 вращался в такт счётчику электроэнергии) Нужен доступ к файлам — обратился, получил, диск уснул. Тишина и энергоэффективность. Но есть люди, которые используют диски в NAS в качестве постоянного файлового сервера, фактически непрерывно получая/отдавая файлы, или, к примеру, диск используется под систему видеонаблюдения. В таких и подобных корпусах, жёсткому диску будет жарко.

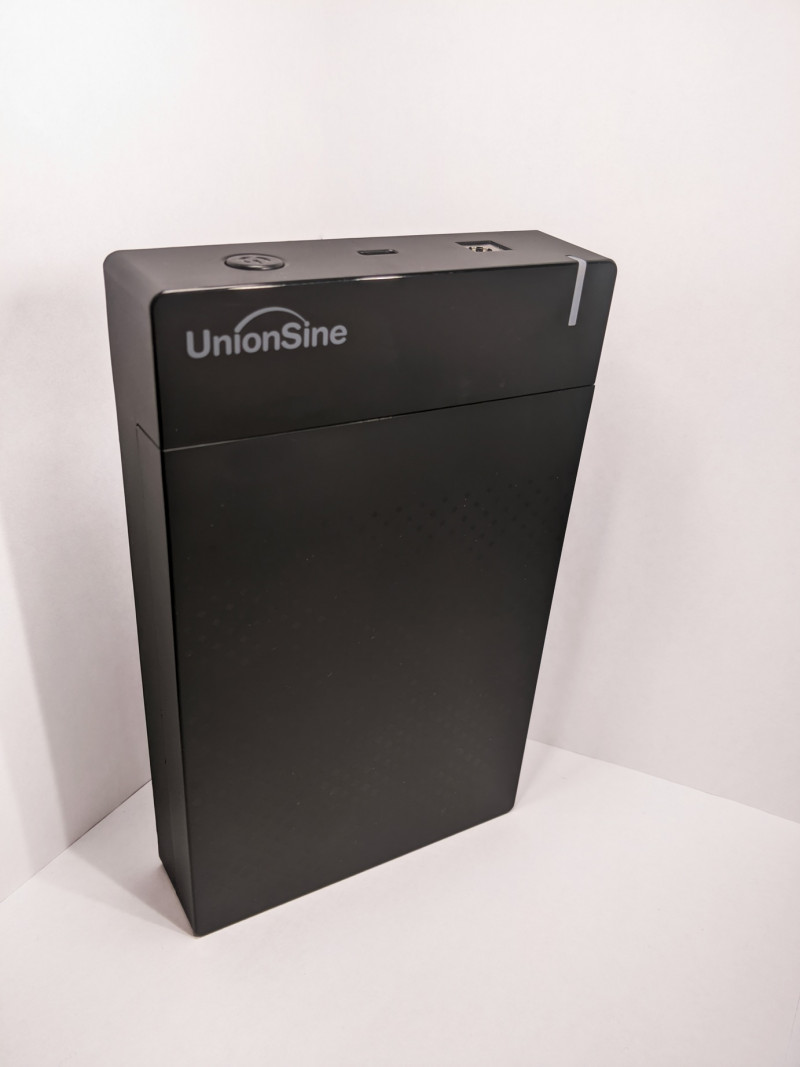

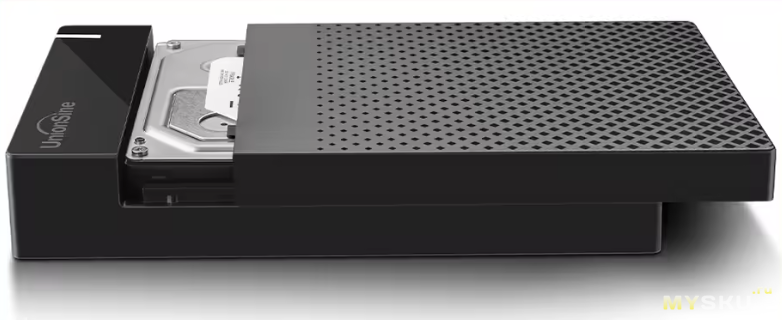

Как видим, сверху — глухая пластиковая крышка. Хотя на некоторых рекламных фото она выглядит, как перфорация, что конечно разумнее, но видимо дороже в производстве:

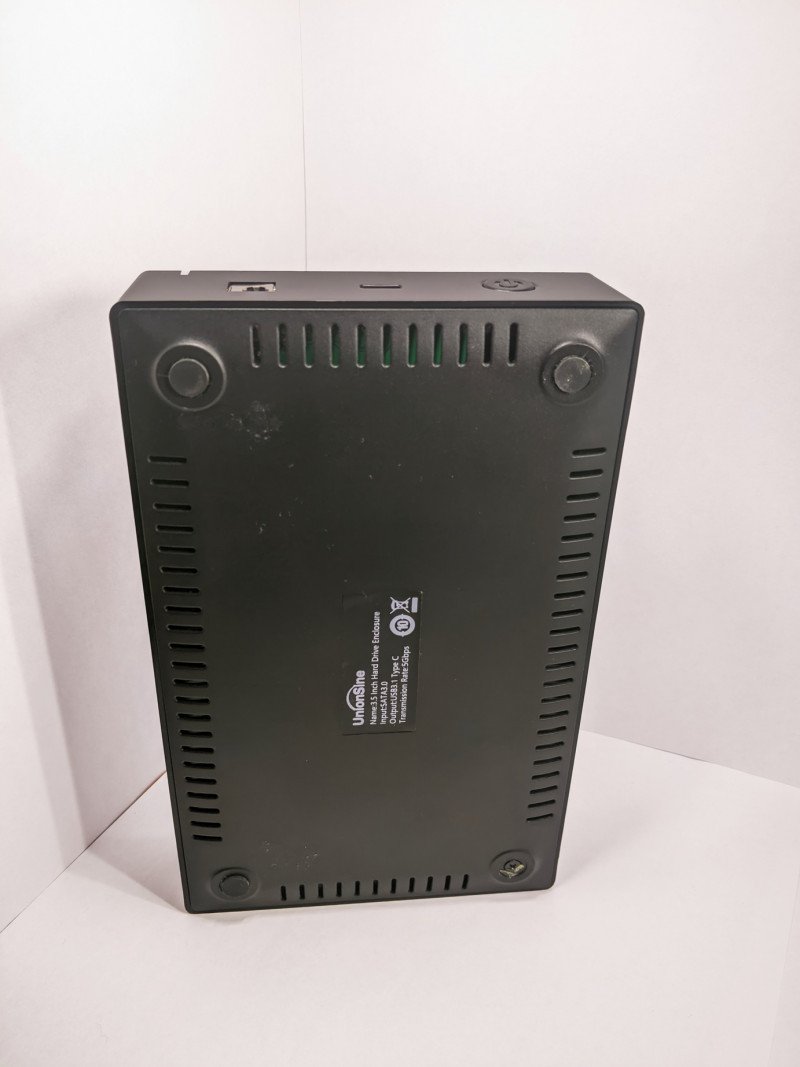

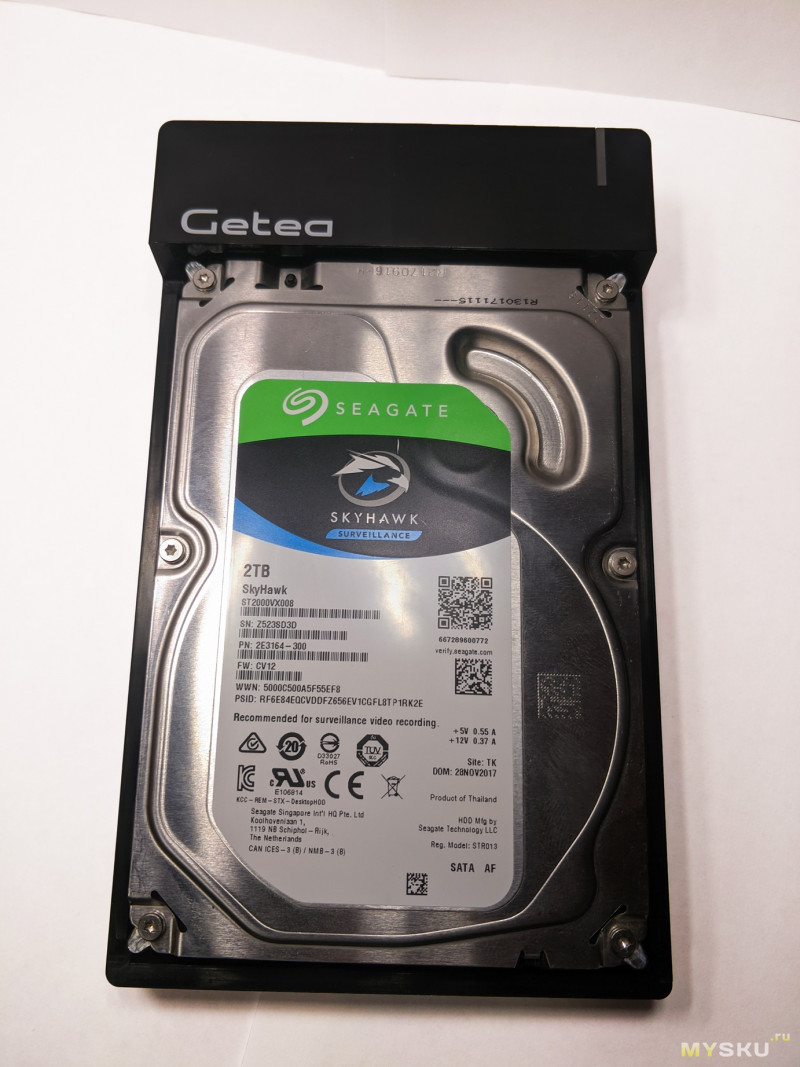

Под диском — поддон, высотой пару миллиметров, а снизу корпуса по бокам — отверстия. Это охлаждение носит скорее декоративный, чем практический характер и если ваш сценарий использования предполагает 24/7, и тем более, если ваш диск 7200 rpm, то лучше смотреть в сторону активного охлаждения.

Уменьшить температуру можно, сняв крышку и эксплуатировать без неё. Но тогда резонный вопрос — зачем покупать корпус, если можно купить значительно дешевле переходник USB-SATA.

К слову о пластике — разумеется самый обычный, но сказать что он меня не устраивает — не могу.

Верхняя часть, в отличии от остального корпуса, глянцевая и как по мне — это решение спорное. Отлично собирает царапины и отпечатки. Так же на корпусе есть два синих раздражающих светодиода. Я такие вещи обычно заклеиваю на всех устройствах :)

А теперь о недостатке, который мне удалось устранить.

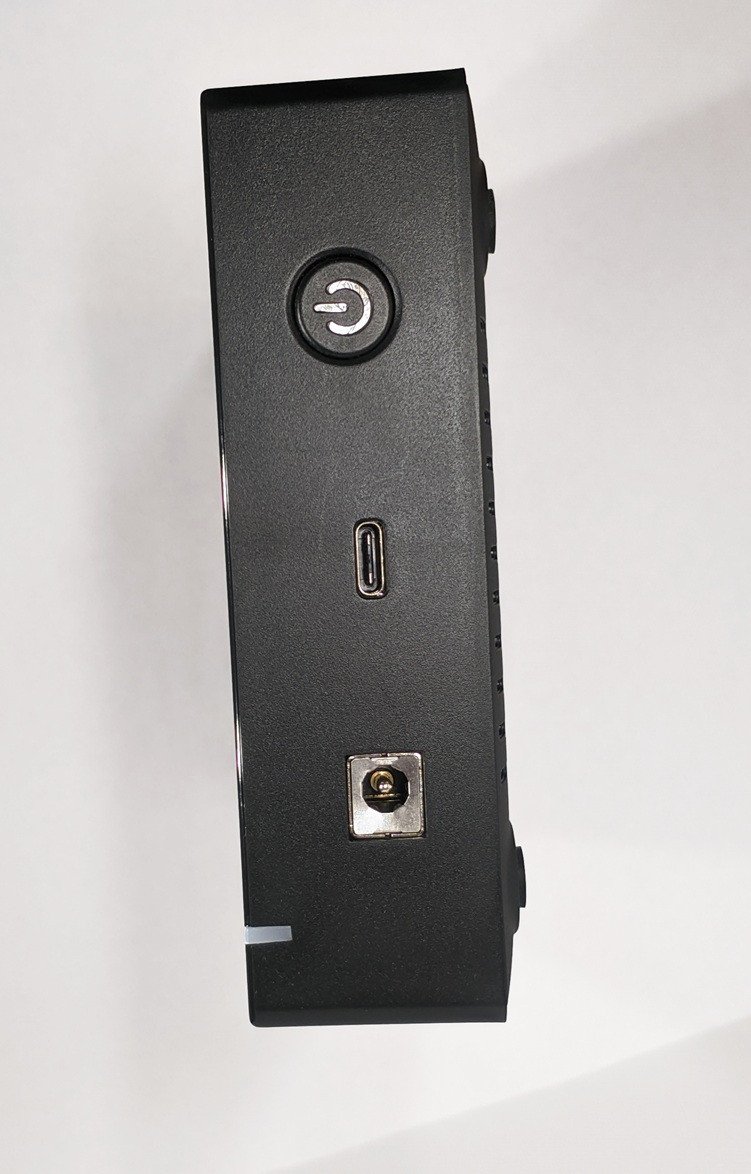

Вы наверное заметили, что на корпусе есть кнопка включения/выключения. Так вот, если пропадает питание — устройство само не включается, после его возобновления, нужно нажать кнопку. По мне — эти чистый бред и просчёт производителей программной части данного устройства. Роутер перезагрузился, а к дискам нужен физический доступ.  Такая история явно не про NAS-сервер. По вредным советам ИИ, я пробовал отредактировать прошивку и чуть не уничтожил плату, но к счастью восстановил потом, клонировав прошивку от другого корпуса (внутренний мир у них настолько же идентичный, как и внешний). А всё оказалось намного проще и банальней. Мне пришла в голову идея: «а что, если попробовать включить корпус с зажатой кнопкой питания и не отпускать её»?.. Проверил — работает!

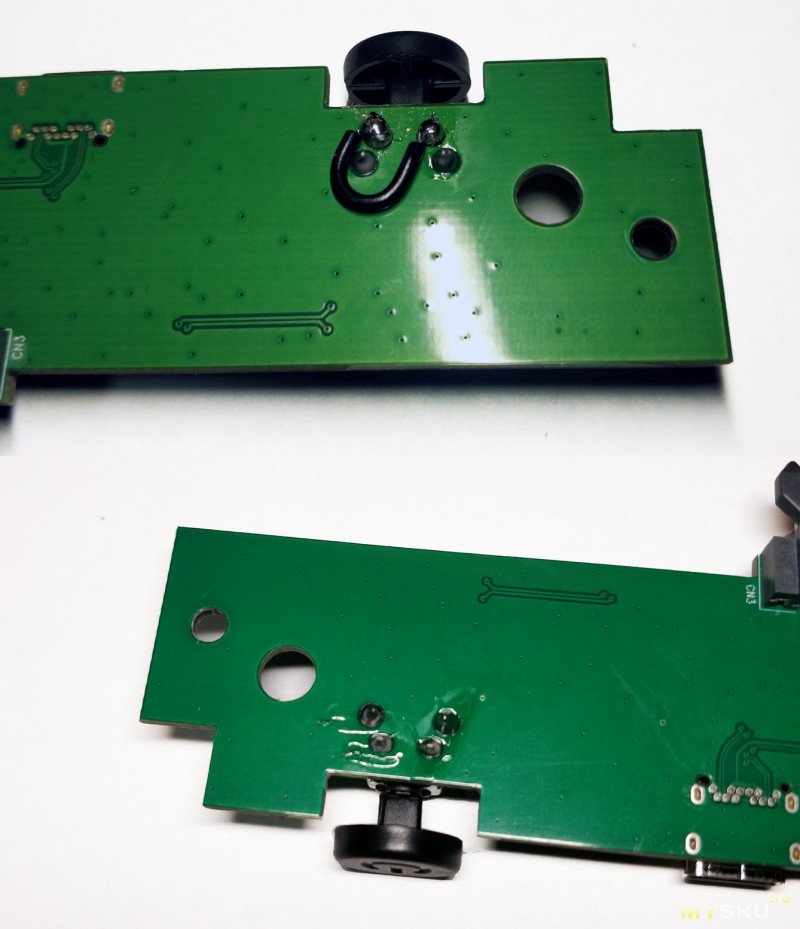

В итоге запаял «перемычку» на кнопку, чтобы она была замкнута всегда. Когда тестировал, волновался только об одном — что диск из-за этого не будет уходить в сон. Напрасно — засыпает, как и прежде.

Выводы:

Что могу сказать, на поверку корпус оказался хорошим, плата работает хорошо, потенциал диска в интерфейсе USB раскрывает сполна. Рекомендую ли я к покупке?

Для файлового хранилища — однозначно ДА!

Для серверной работы, с обращением к диску 24/7 — НЕТ, переплатите за корпус с активным охлаждением, чтобы потом не переплачивать за новый диск, которому нахождение в «печке» явно не увеличит срок службы.

Если обзор понравился и оказался полезным — поставьте лайк, мне будет приятно :) Если остались вопросы — пишите, постараюсь ответить.

Всех хорошего настроения, позитива, добра и мира!
