DC-DC преобразователь WEGE WZ6012: собираем простой регулируемый БП в корпусе стабилизатора

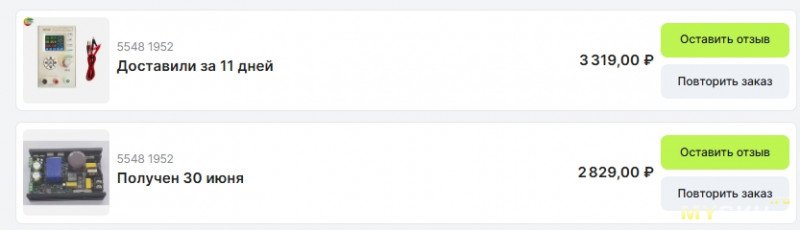

Цена: 2 773 ₽ за блок питания
Перейти в магазин

Регулируемый блок питания нужный компонент для проверки и ремонта электроники. Мне понадобился блок для проверки плат усилителей класса D, но не массивный как у меня был RD6030, а компактный для настольного размещения. Решил сделать его сам, в приоритете были габариты и напряжение до 60 В. В обзоре кратко рассмотрим понижающий DC-DC преобразователь WEGE WZ66012 (60 В 12 А) и импульсный блок питания на 600 Вт пиковой мощности, а также как все это грамотно разместить в корпусе стабилизатора напряжения Ресанта АСН-1000/1-Ц.

Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики преобразователя
Дисплей: 1,8-дюймовый цветной ЖК
Диапазон входного напряжения: 9-70,00 В
Разрешение входного напряжения: 0,01 В
Диапазон выходного напряжения: 0-60,00 В
Разрешение выходного напряжения: 0,01 В
Диапазон выходного тока: 0-12,00 А
Разрешение выходного тока: 0,01 А
Диапазон выходной мощности: 0-720,0 Вт
Точность входного напряжения: ±(1%+5 знаков)
Точность выходного напряжения: ±(0,3%+3 знаков)
Точность выходного тока: ±(0,5%+5 знаков)
Типичные пульсации на выходе: пиковое значение на 200 мВ.
Нормальный диапазон рабочих температур: -10 ~40 С
Статистический диапазон времени: 0-100 часов (единица S)
Диапазон измерения энергии: 0-9999,99WH
Диапазон измерения емкости: 0-9999,99 Ач
Статическая ошибка энергии емкости: ±2%
Яркость экрана: всего 0-6 уровней.
Понижающий режим работы: перепад давления> 0,05% + 1 В.
Вес упаковки: около 384 г
Размер продукта: 120*74*35 мм

---

Технические характеристики блока питания
Модель: LLC-600W
Пиковая мощность: 600 Вт
Продолжительная мощность: 300 Вт
Основное напряжение: 21 вариант (в обзоре однополярное DC60 В)
Вспомогательное напряжение: 12 В 0.5А
Вход: AC 200-240 В 50/60 Гц
КПД: 90-95%
Пульсации напряжения: 0.3%
Размер корпуса: 130*88*45 мм
Масса: 0,39 кг

Начнем с преобразователя WEGE WZ66012.
Это бюджетное решение, подробный обзор менее мощной версии можно почитать тут.
Тут будет распаковка.

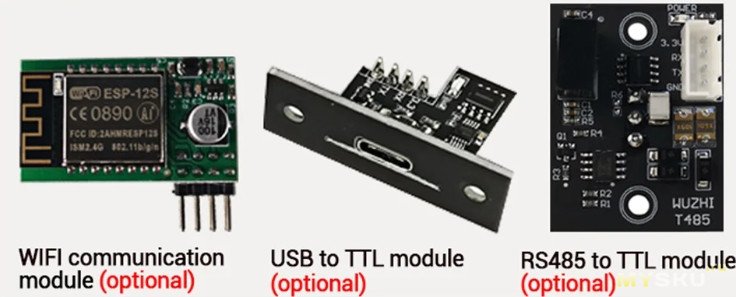

У модуля есть несколько вариантов комплектации:
У меня самая простая версия без мобильного ПО и софта для ПК.

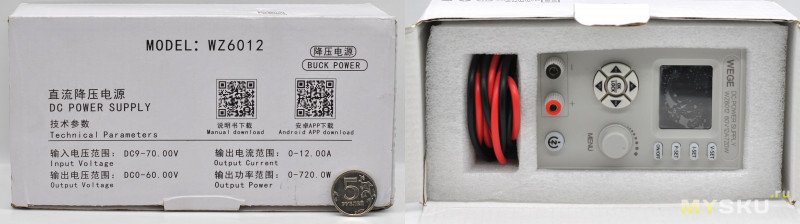

Упаковка без полиграфии, внутри вспененная вставка:

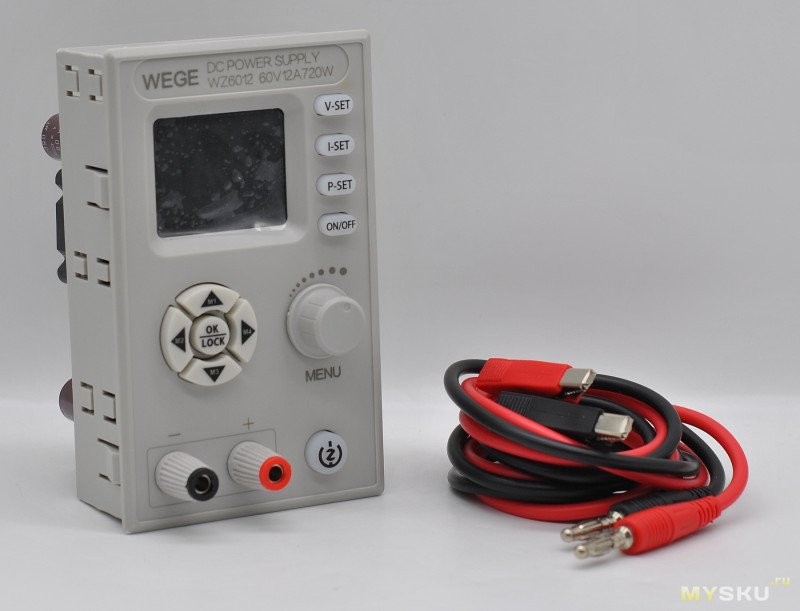

Даже инструкции не было. В комплекте только метровые щупы с зажимом «крокодил» (довольно жесткими) и подключением «банан» 4 мм:

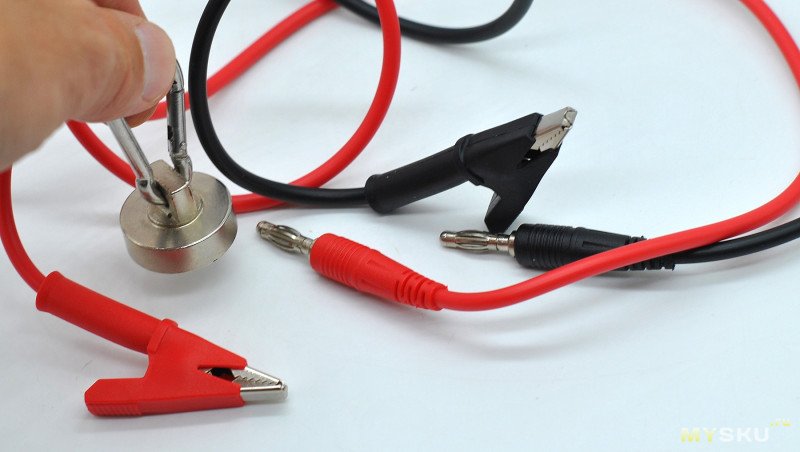

Изоляция (наружный диаметр 4 мм) щупов не самая гибкая, но хотя бы магнитных частей нет:

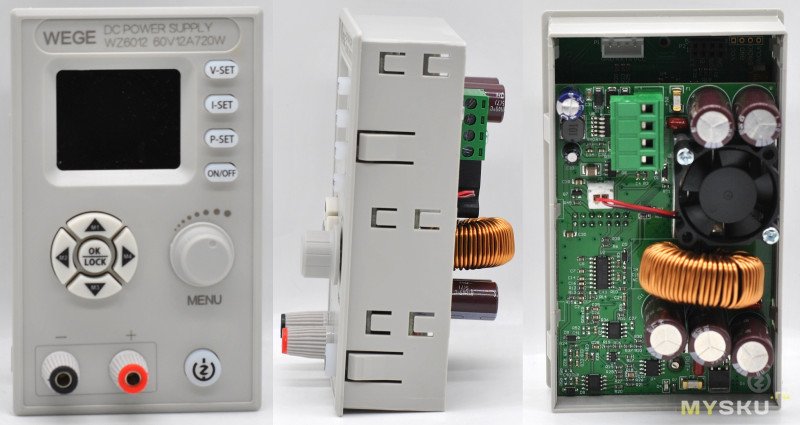

Модуль для панельного монтажа (размеры 120х74х35 мм), корпус пластиковый, кнопки силиконовые. В клеммы можно зажимать кабель. Сзади небольшой вентилятор для активного охлаждения.
Весит 247 г. Паз под монтаж 116х70 мм.

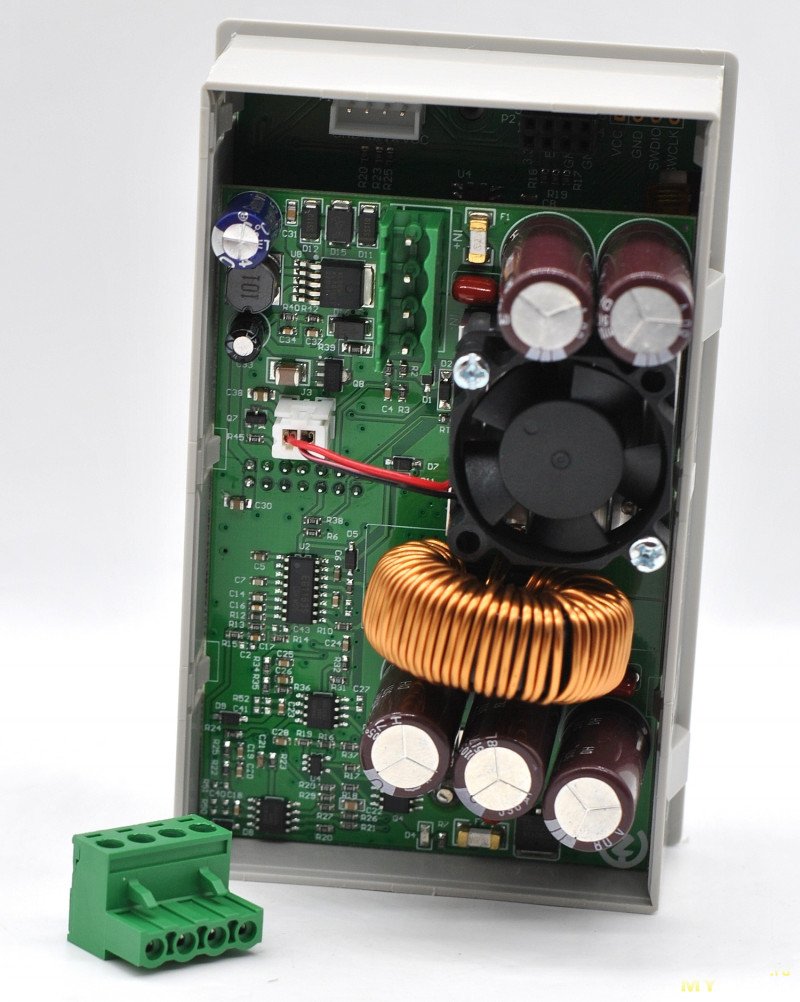

Клеммы входного напряжения съемные под пару кабелей:
В верхнюю часть подключаются платы расширения для коммуникации со смартфоном или ПК.

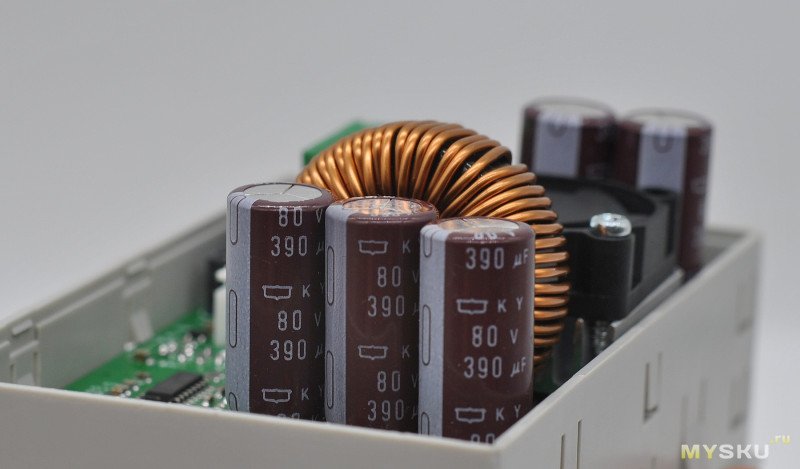

Конденсаторы на 80 В:
Дисплей 36х31 мм, читаем хорошо:

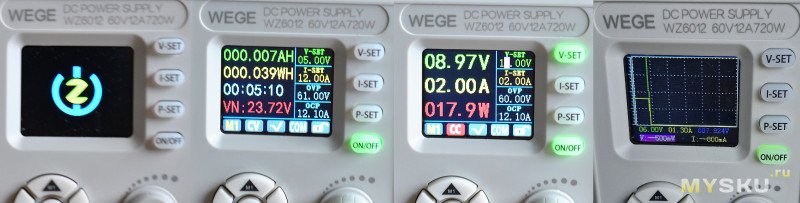

Может отображать по классике напряжение/ток/мощность цифрами и графиком, также емкость, энергию и время (для зарядки). Для упрощения работы имеется 4 предварительных установки выходных параметров. Управление повторяет DC-DC модули бренда RD, с энкодером довольно удобно. OVP и OCP настраивают ограничения входных параметров питания.

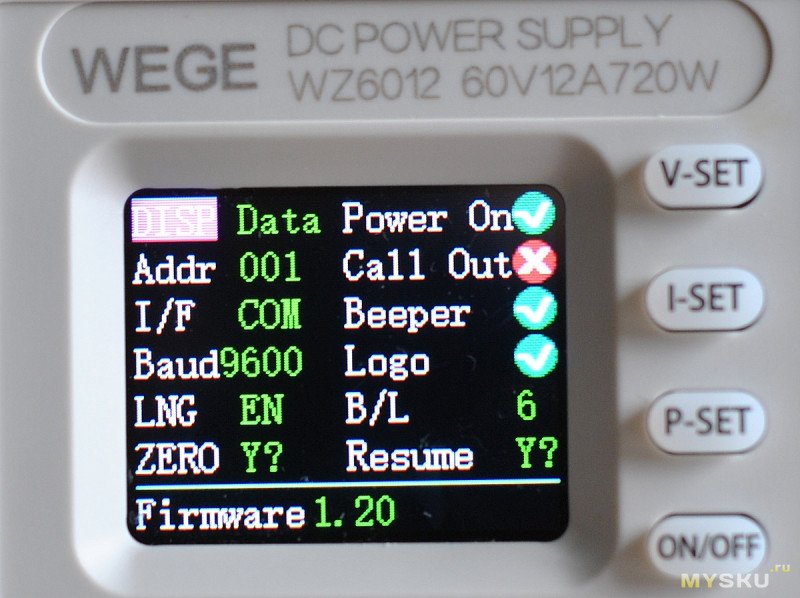

Меню скромное (нажатием на энкодер):
Есть установка нуля по току, настройка яркости экрана и пищалки. Язык оболочки английский или китайский.
При выключении значения спадают плавно.

---

Теперь рассмотрим импульсный компактный БП, который я выбрал для работы в паре с преобразователем.
В лоте куча вариантов под разные напряжения (от 24 до 100 В), я брал с запасом для своего применения на 60 В. Позиционирование — для усилителей мощности.
Хоть блок заявлен как 600 Вт, это сказки, по габаритам тут 250-350 Вт. Продавец об это и пишет огромную простыню текста в описании, упоминает даже обсессивно-компульсивное расстройство покупателей. Короче длительная нагрузка на половинную мощность тут только с активным охлаждением. Но для проверки мне достаточно и 300 Вт.

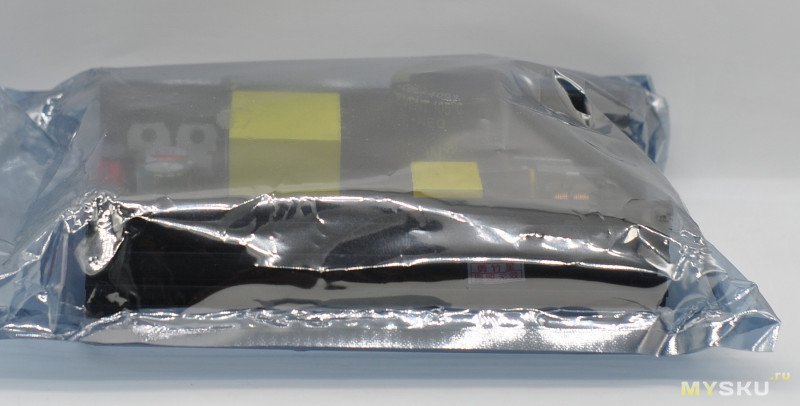

Упаковка — коробка + упаковочный материал:

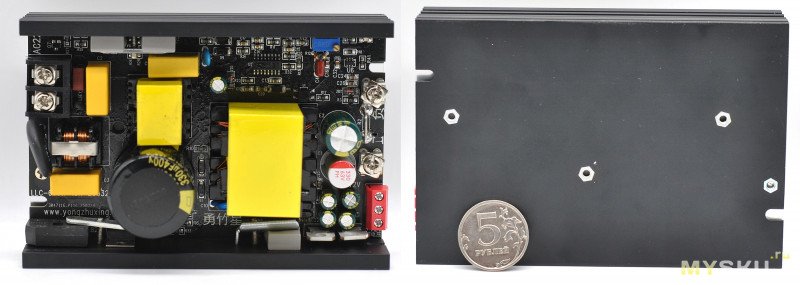

Блок питания идет сразу с корытообразным алюминиевым радиатором:
Крепить можно с торцов и снизу. Масса: 387 г.

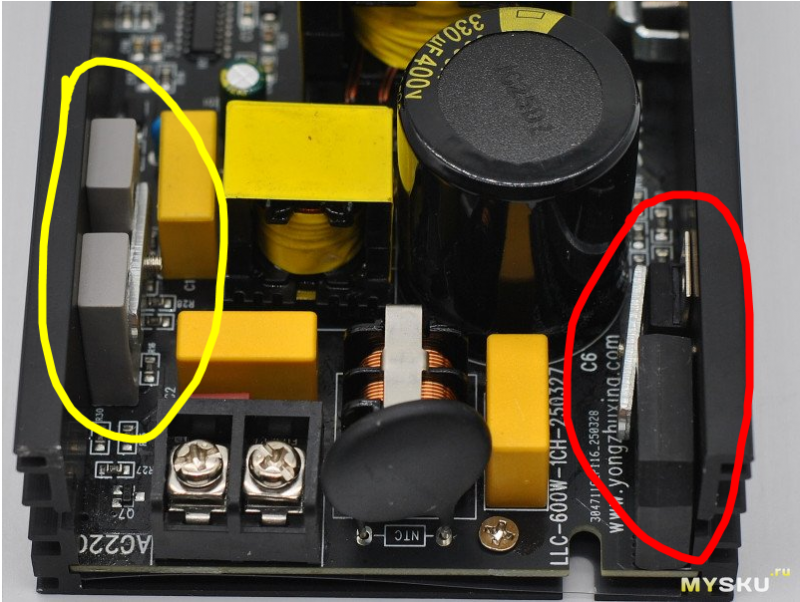

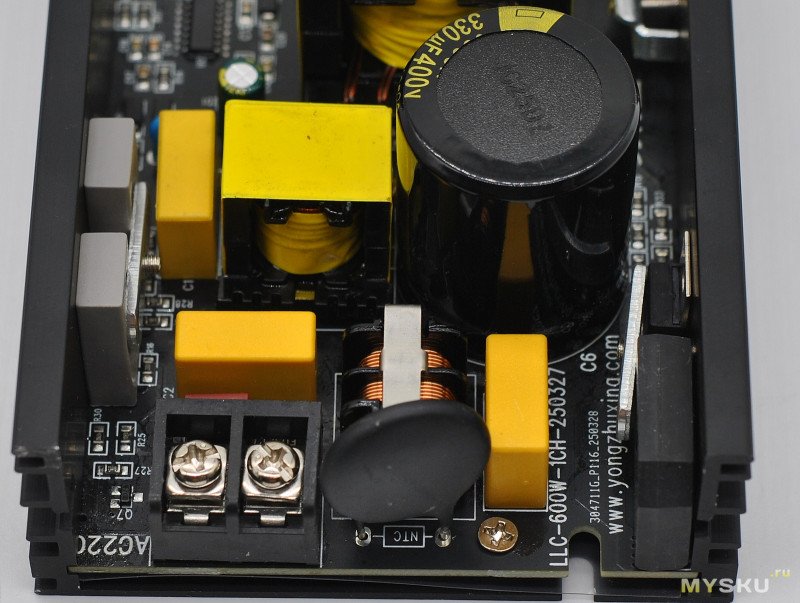

Входная сторона:
Есть фильтр напряжения и термистор.

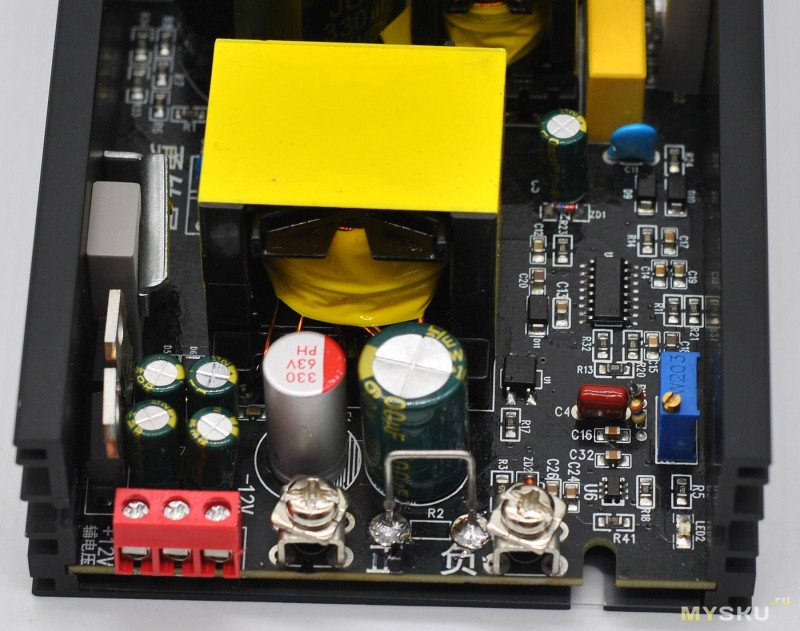

Выходная часть (+ и — основного напряжения подписаны по-китайски):
Микросхема ШИМ не подписана. Можно регулировать выходное напряжение в пределах 5 В. Вспомогательное напряжение -12-0+12 В на 0,5 А, как раз вентилятор подкинуть.

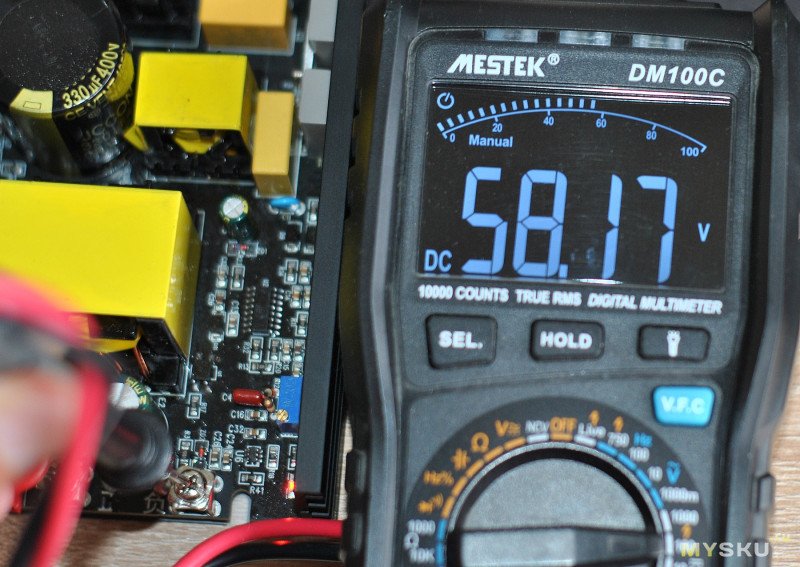

Из коробки было 58 В (без нагрузки напряжение скачет на пару вольт):

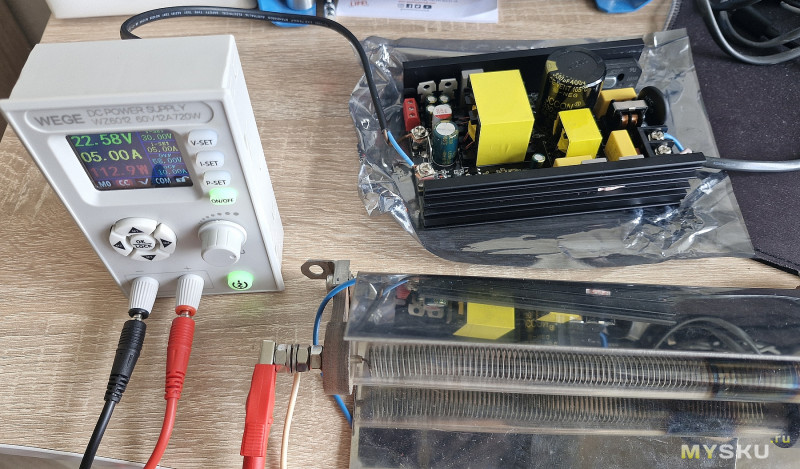

Соединяем вместе с преобразователем:
Ни тот, ни другой при работе не издают ВЧ писка.

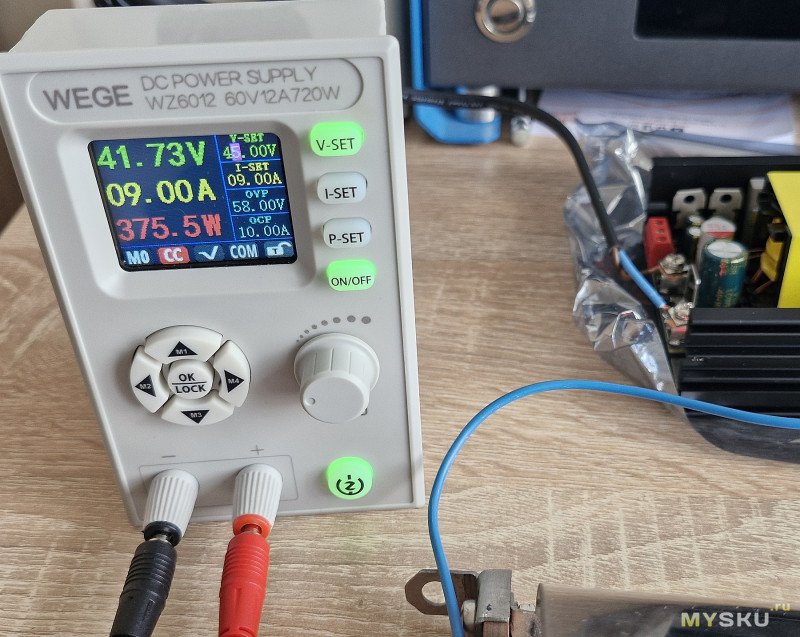

Без охлаждения БП выдает что-то около 350-380 Вт:
КПД связки 89%. Пульсации около 250 мВ.

---

Переходим к сборке.

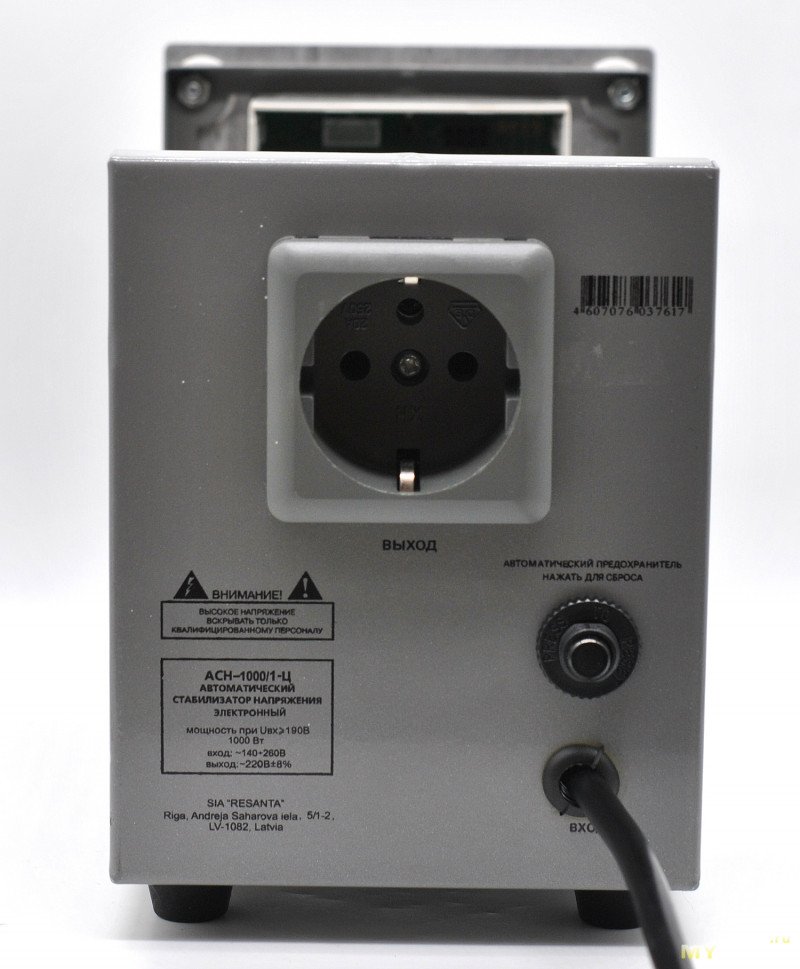

Забрал у тещи сдохший стабилизатор для котла Ресанта АСН-1000/1-Ц (купили ей нормальный). Вытряс из корпуса начинку, сушенных тараканов и отмыл его.

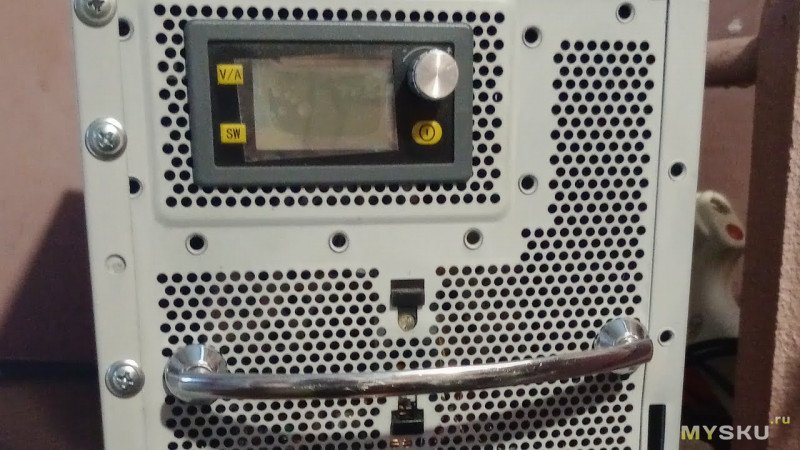

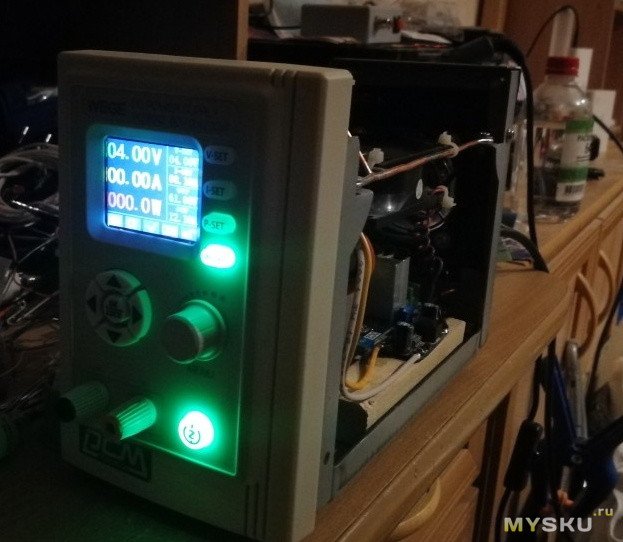

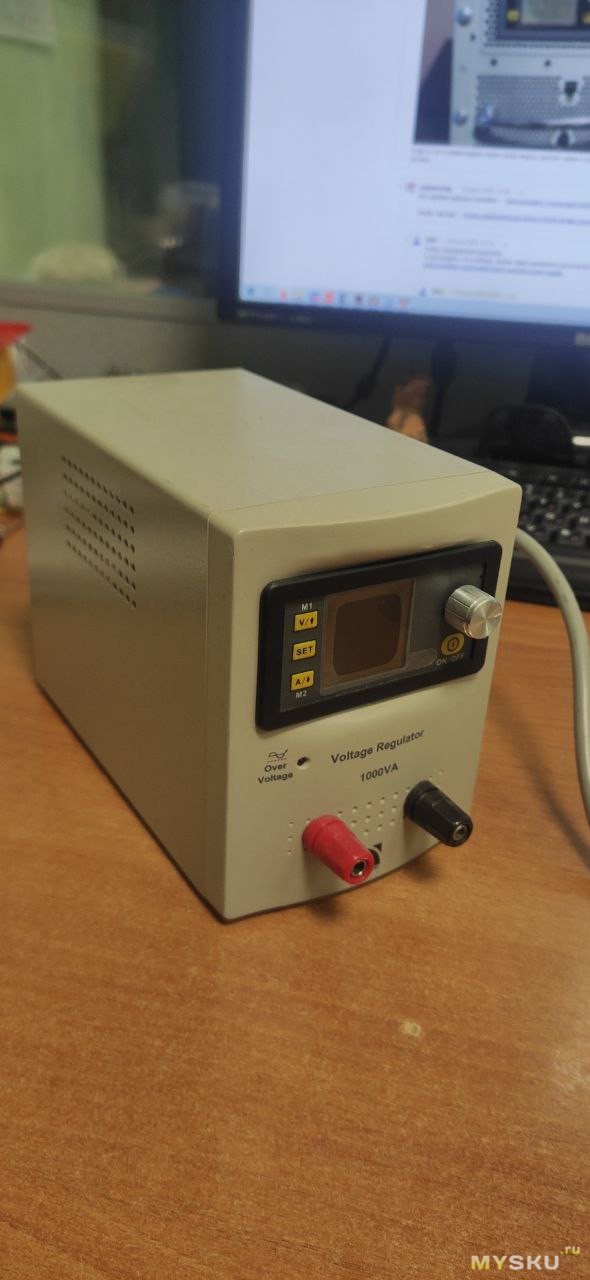

Такая коробка довольно популярный вариант у самодельщиков для размещения лабораторных блоков питания. Только вот они делают одну ошибку — вставляют модули сразу в переднюю пластиковую панель стабилизатора. И смотрится это колхозно.

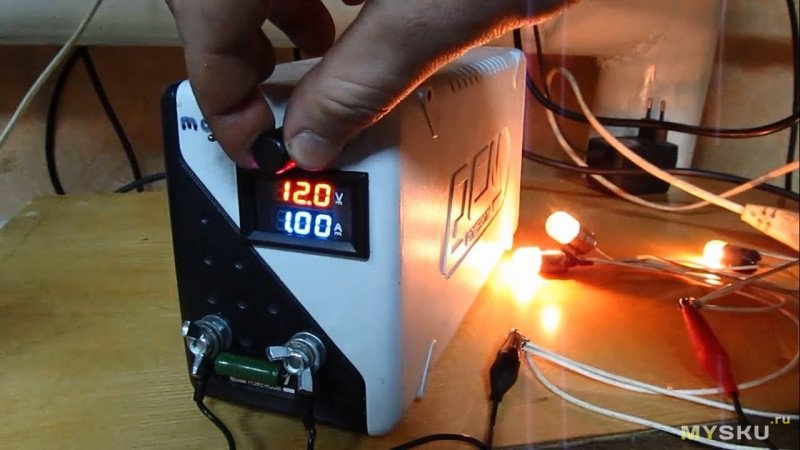

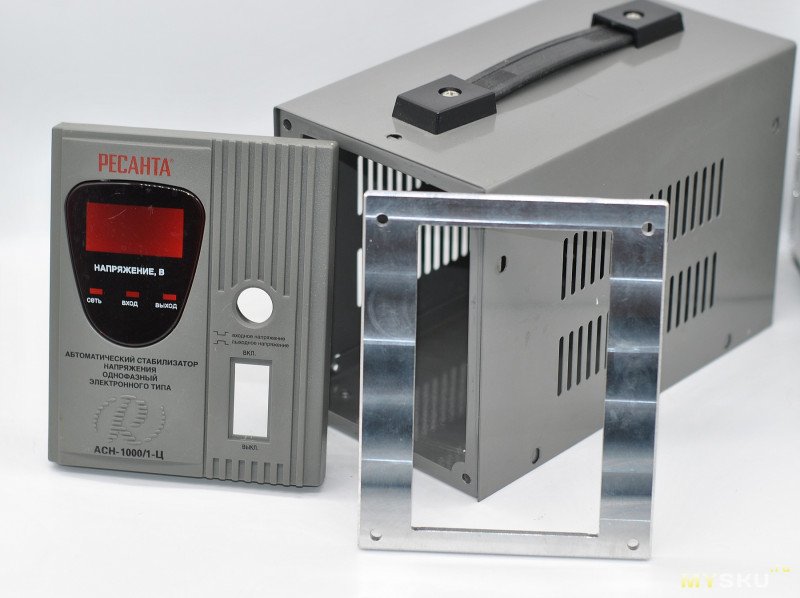

Так делать не надо, надо выпилить свою переднюю панель.

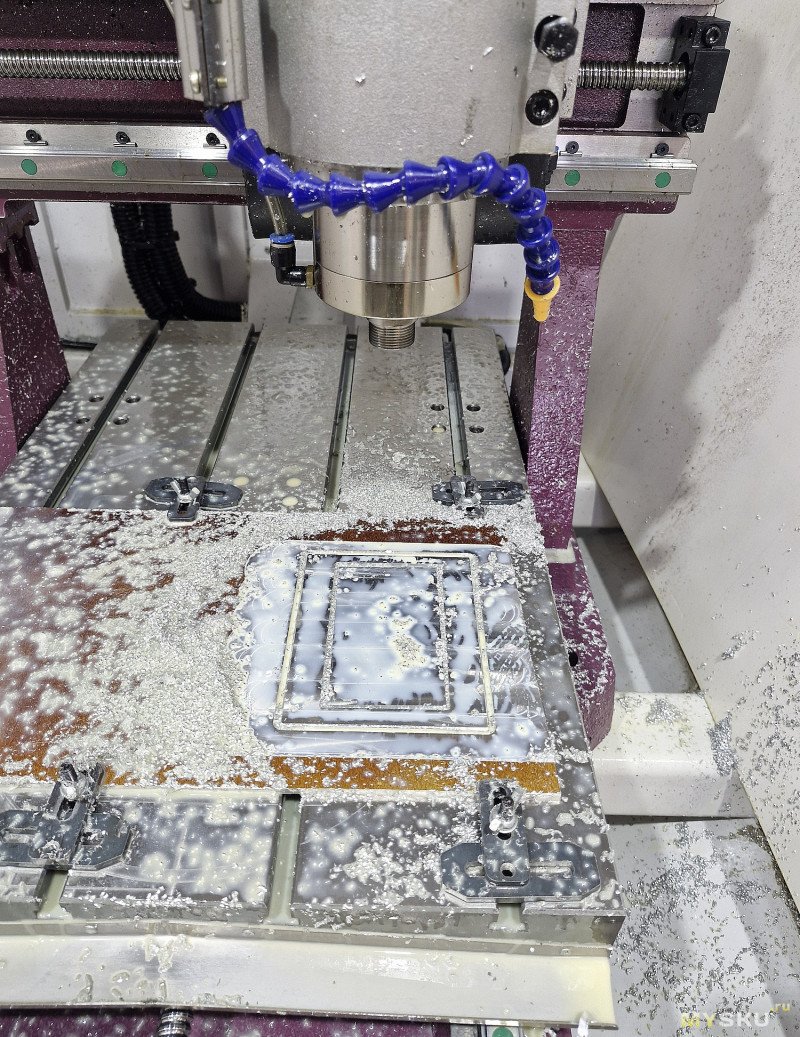

Да, для этого придется сходить и включить фрезерный станок с ЧПУ, но у каждого уважающего себя муськовчанина он давно стоит на балконе.
И фаску по периметру не забыть.
Теперь можно собирать красиво.

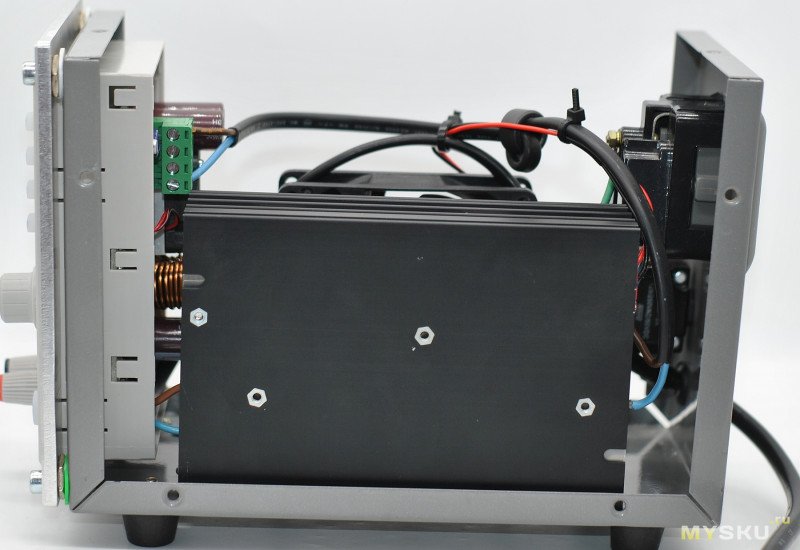

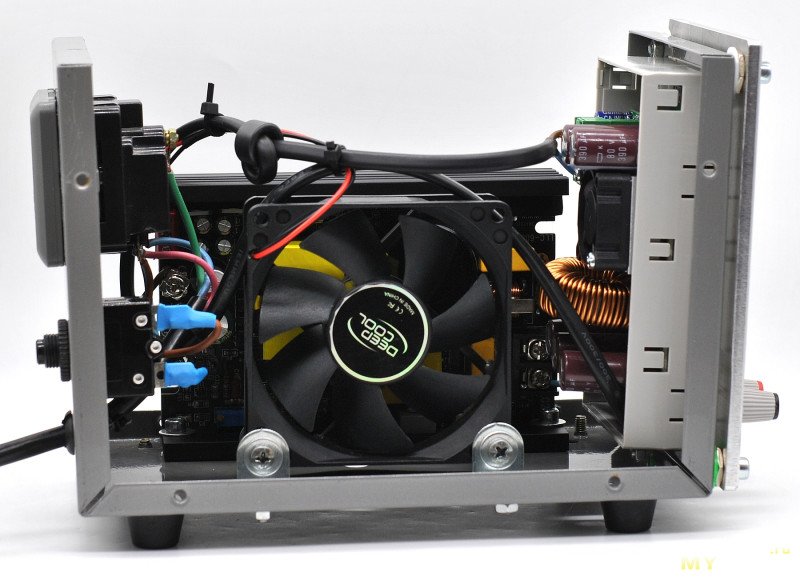

Места для этой начинки внутри предостаточно. Внутрь поставил 8 см вентилятор на постоянку:
Постарался сохранить элементы стабилизатора: ножки, розетку и предохранитель (токовый размыкатель) — они и в настольном БП не будут лишними.
Остается прилепить только кожух (для этого пришлось отодвинуть панель на проставки):
Час на сборку (без панели).

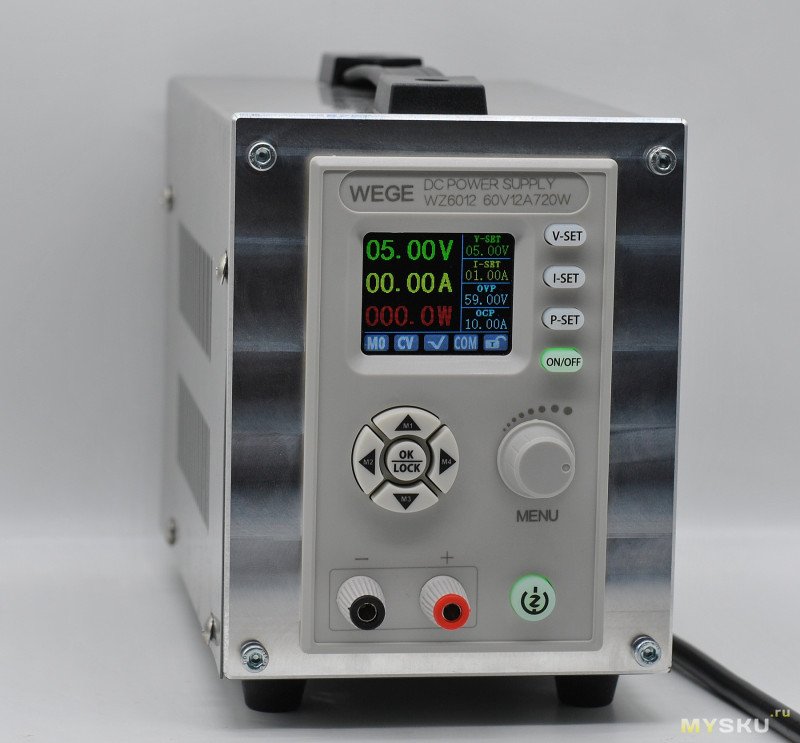

Пушечка готова. Габариты: 20,5х11х15,5 см. Максимальное напряжение 59 В. Максимальный ток 12 А. Мощность ~400 Вт (дальше БП отрубается при длительной нагрузке).
Для моего применения вполне себе вариант и не особо дорогой.
Спасибо за внимание. Удачных покупок!
