Фонарик SOFIRN SR23 с двойным светом (белый + UV) | Осмотр нагрева в динамике через тепловизор

В данном фонаре с двойным типом освещения — обычный белый и ультрафиолетовый для спецзадач. Из прочих особенностей — плавная регулировка яркости, магнитное основание, питание от элемента 21700 и при этом компактный корпус. В обзоре более подробно о девайсе.

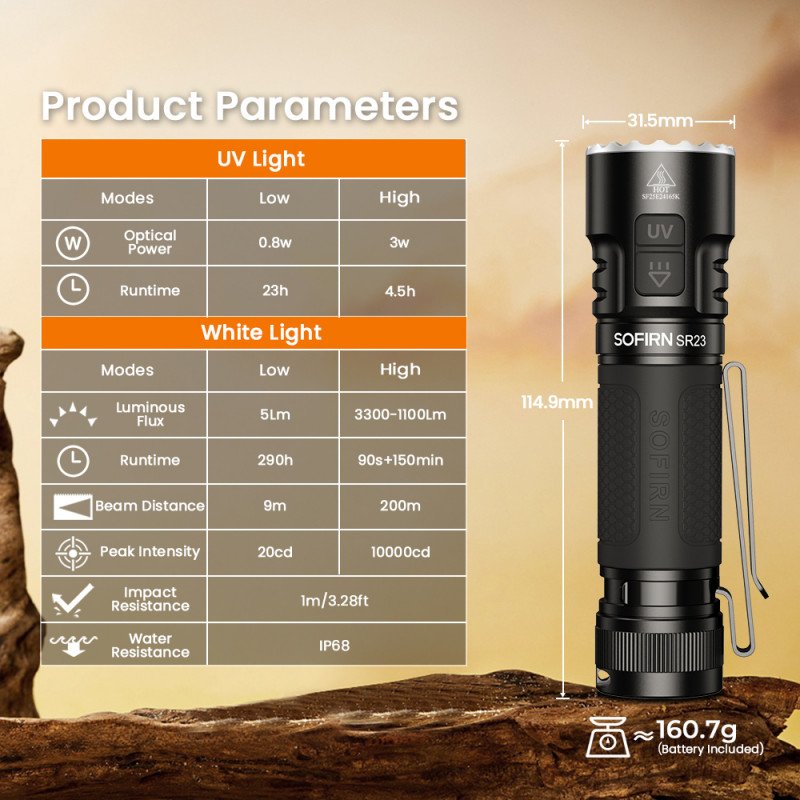

Характеристики

Материал алюминий
3 белых светодиода 3300лм + 1 UV (365нм)
Цветовая температура 6500-7000К
Питание от 1 x 21700
Защита от брызг IP68
Защита от перегрева 55°С
Защита от обратной полярности

Внешний вид

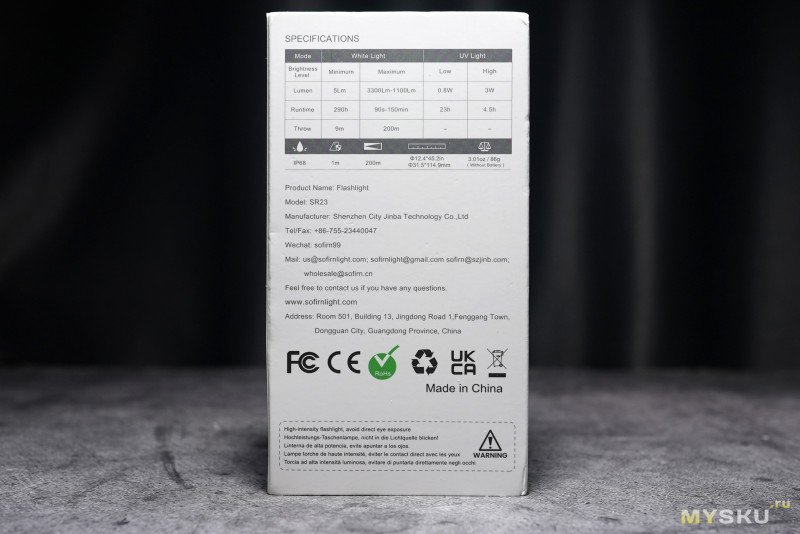

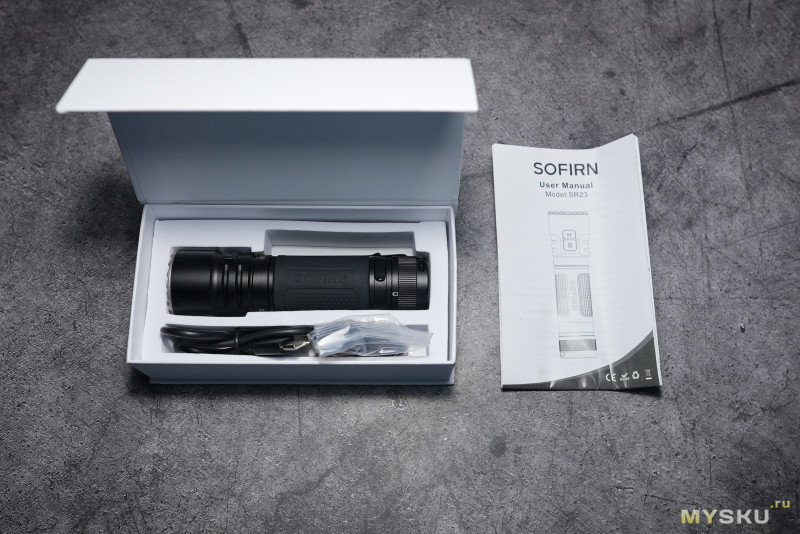

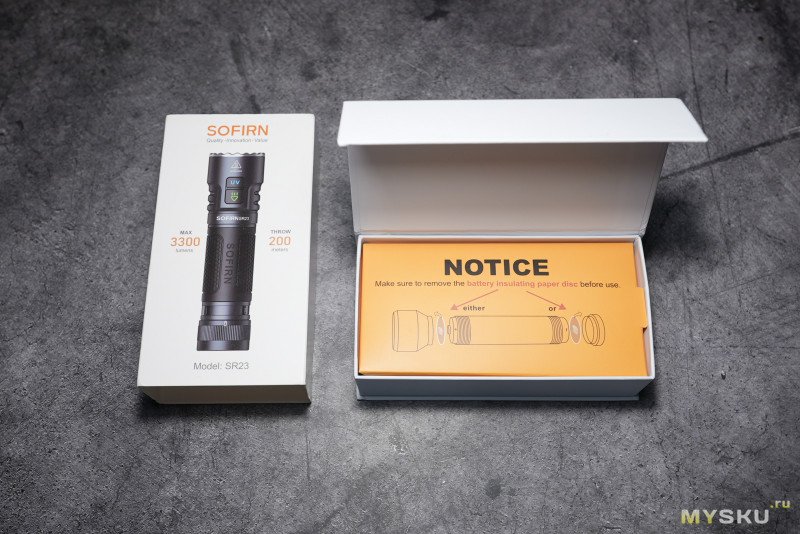

Поставляется фонарь в картонной коробке белого цвета.


Раскрывается упаковка, как мини-чедоман с фиксацией на скрытых магнитиках.

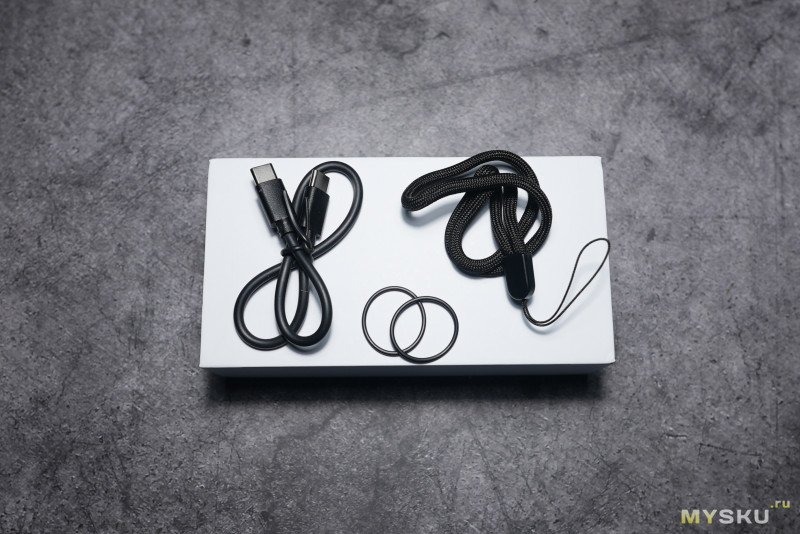

В комплекте — темляк для подвешивания за руку, два запасных резиновых кольца и USB-C шнурок для зарядки аккумулятора.

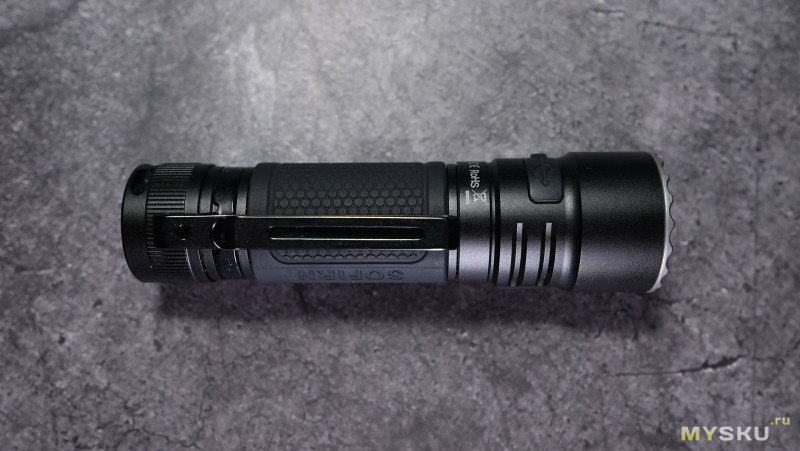

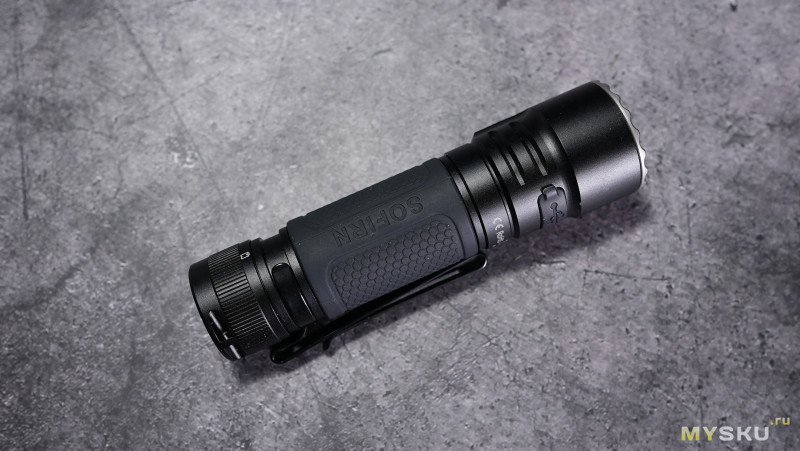

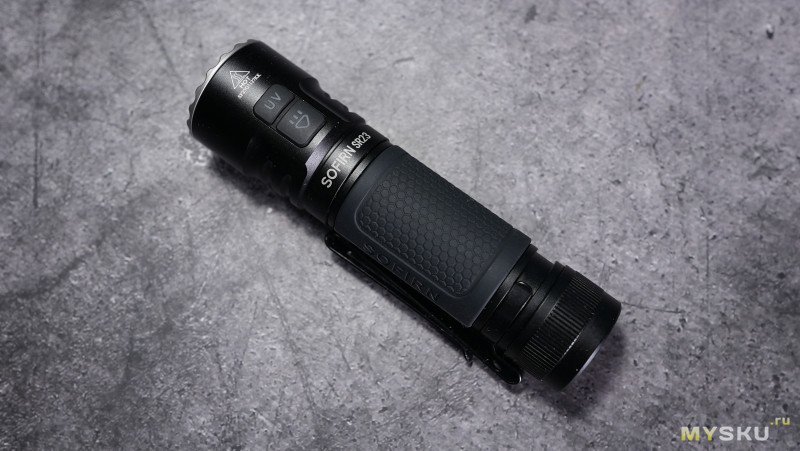

Фонарик сделан в алюминиевом корпусе, в средней части рельефная резинка с выдавленной надписью Sofirn.

Сборку имеется металлический зажим на ремень.

Безель зубчатый металлический.

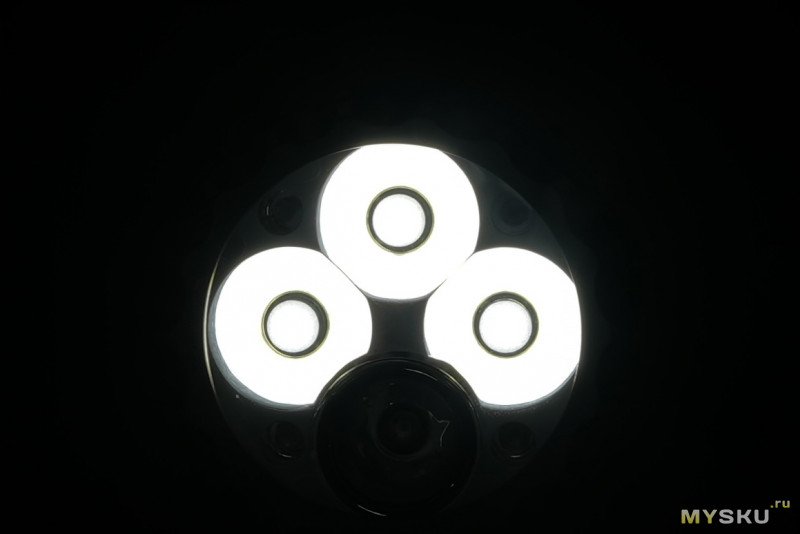

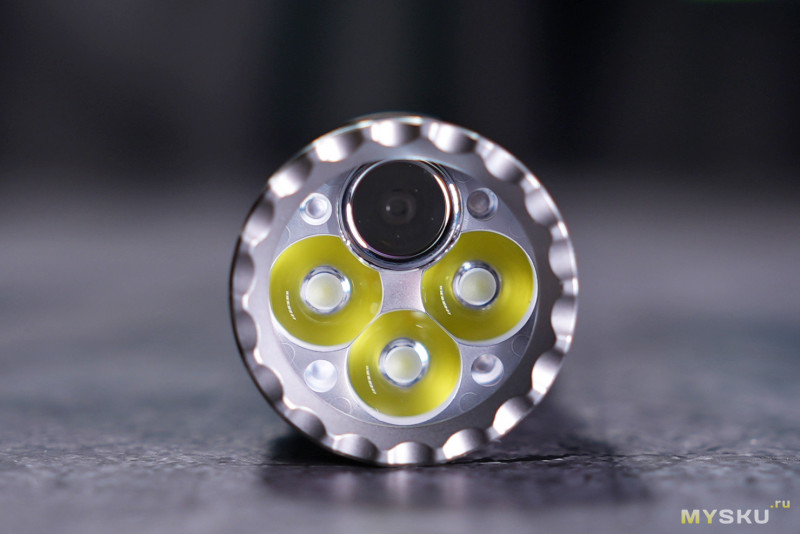

Спереди стекло с антибликовым покрытием. В наличии три мощных светодиода TN3535 белого свечения и один ультрафиолетовый диод SST08. Все четыре накрыты общей тирлинзой, однако у UV-светодиода отдельный встроенный рефлектор.

Белые светодиоды расположены пирамидой, заявлена цветовая температура 6500-7000К

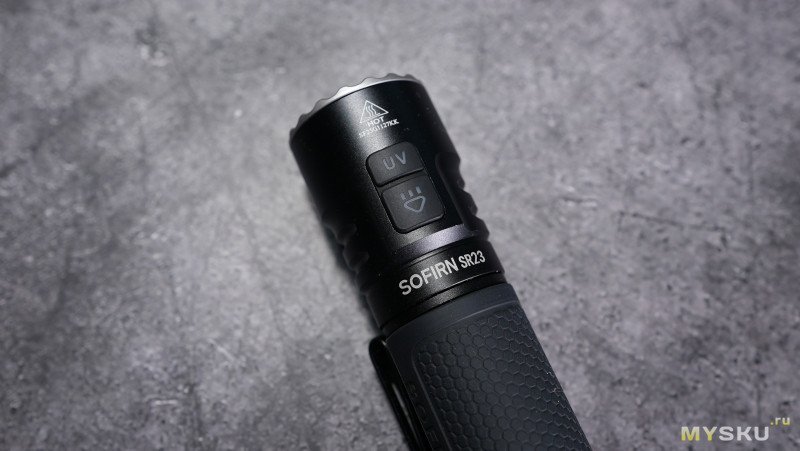

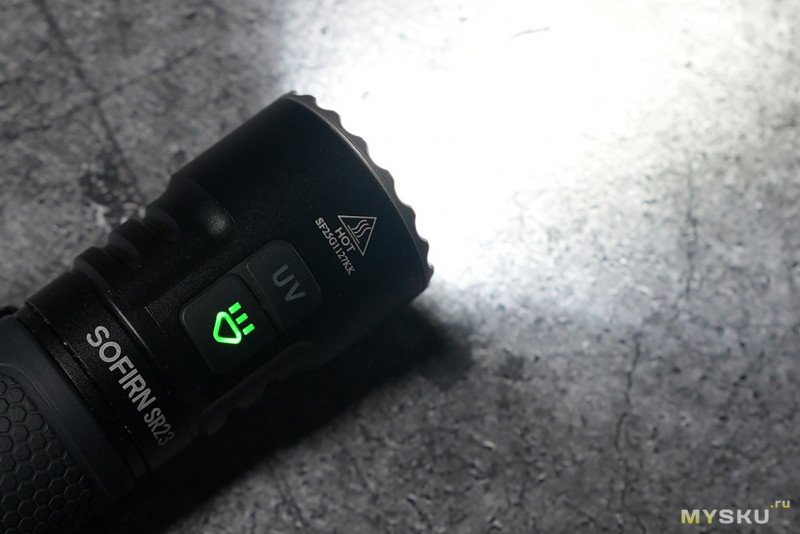

Органы управления — не в хвостовой части, а сбоку на голове. Одна кнопка отведена под управление белым светом, а вторая по ультрафиолет.

Каждая кнопка оснащена своей цветовой индикацией, которая светится первые 5 сек после включения. Полезный функционал завезли: подсветка кнопок оповещает о состоянии уровня заряда аккумулятора:

Статичный зеленый = 75%-100%
Мигающий зеленый = 50%-75%
Статичный красный = 25%-50%
Мигающий красный = 1-25%


Схема управления понятная и простая, дана на этой картинке. Обобщённо говоря, есть два режима яркости UV-света (0.8Вт + 3Вт), режимы максимальной (турбо) и минимальной яркости белого света + плавно настраиваемый основной режим света, который сохраняется в память. Стробоскоп и SOS тоже есть. Блокировка кнопок имеется.

С другой стороны расположен утопленный в корпус USB-С порт, закрывающийся резиновой заглушкой.

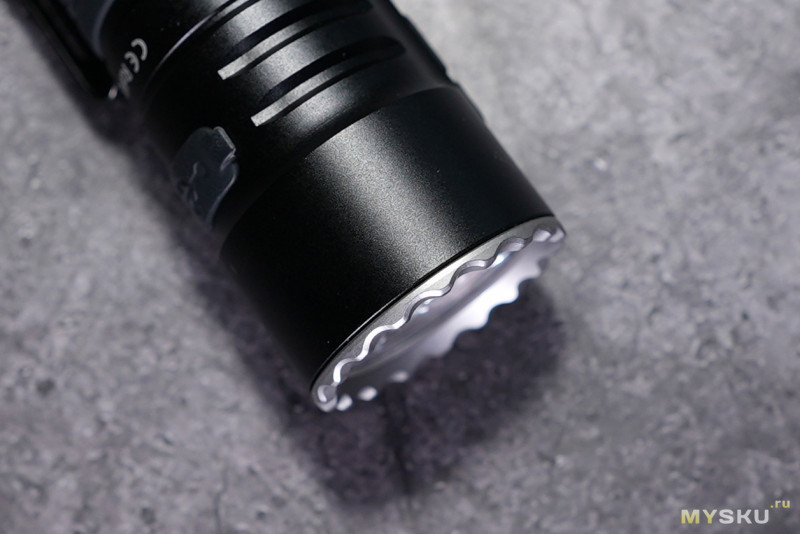

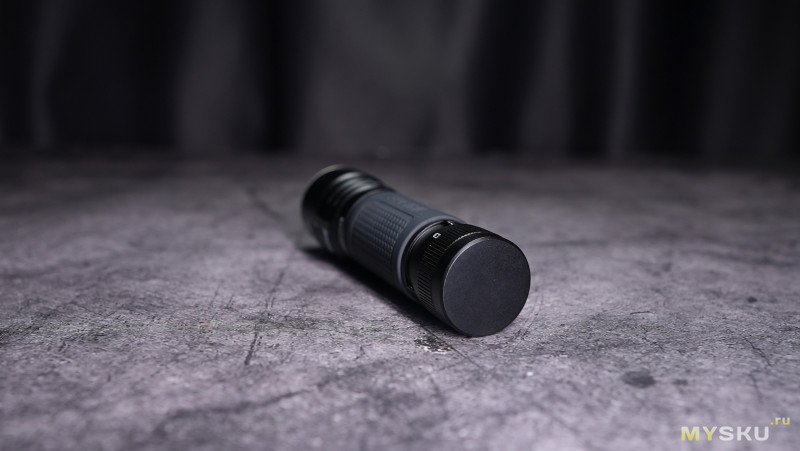

Торец фонарика плоский, но магнитный.

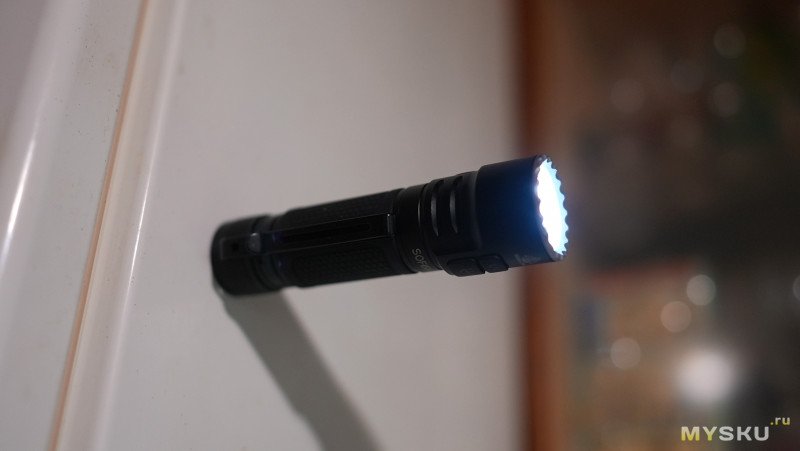

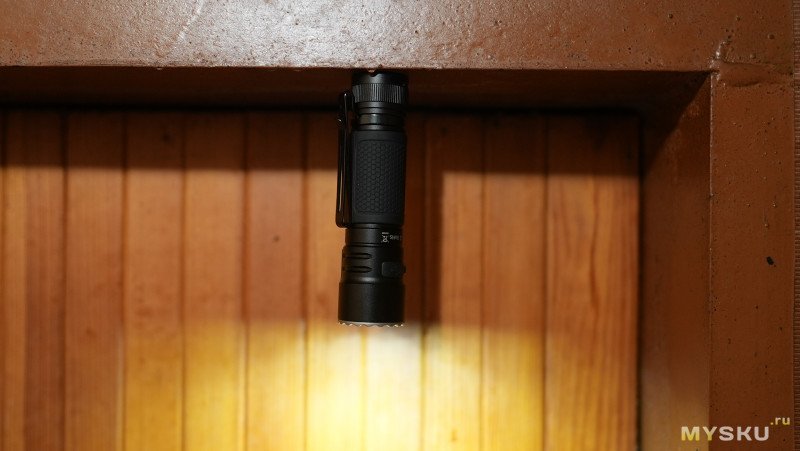

К магнитящимся металлическим поверхностям липнет надёжно, не сползает.

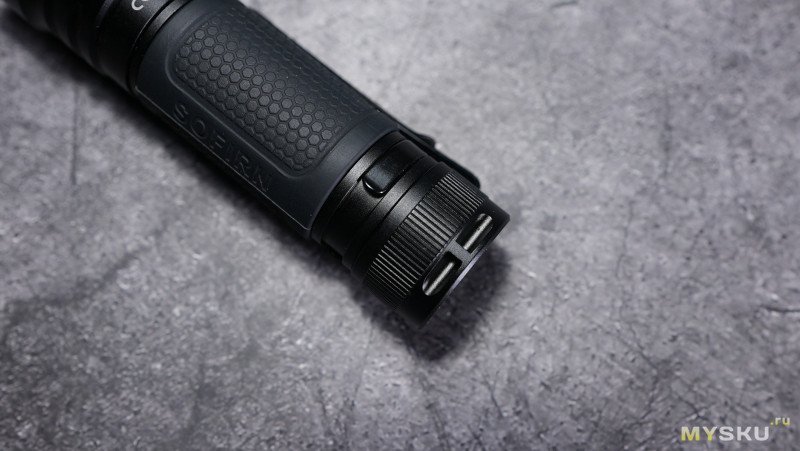

Рядом у торца имеется сквозное отверстие для продевания комплектного темляка.

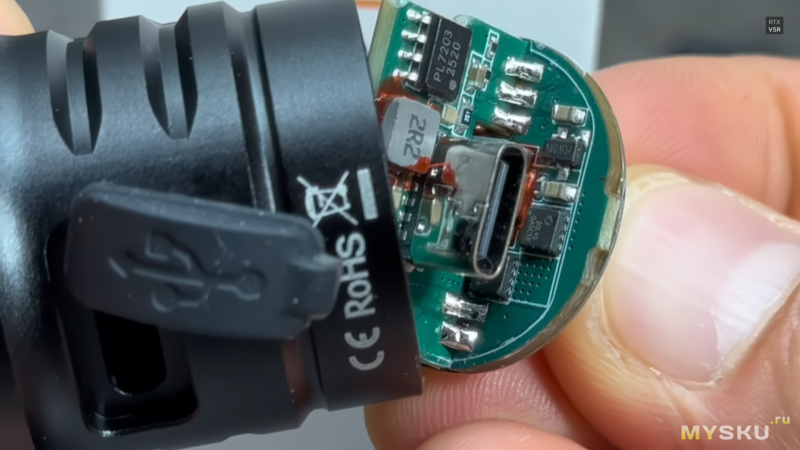

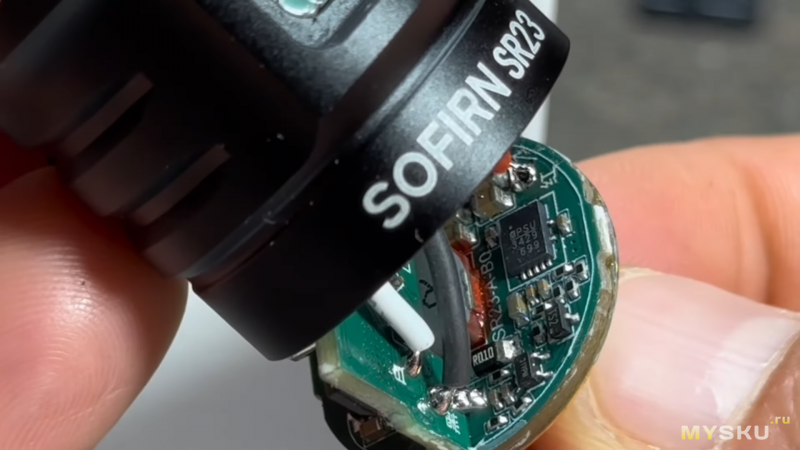

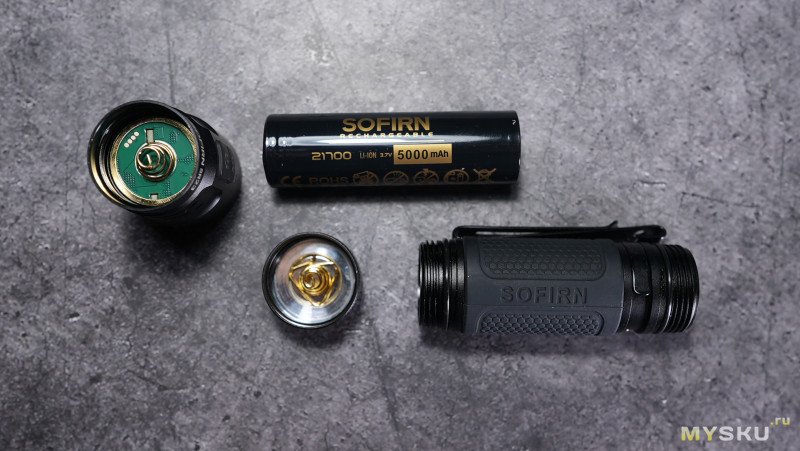

Корпус фонаря разбирается на три части. Пружины с обоих сторон с позолотой. Здесь используется аккумулятор формата 21700 на заявленные 5000мАч. Для доступа к драйверу нужно выкрутить безель, отпаять подложку с диодами и только потом откроется доступ к плате драйвера. Кому сильно надо, в сети есть фото платы [1], [2]

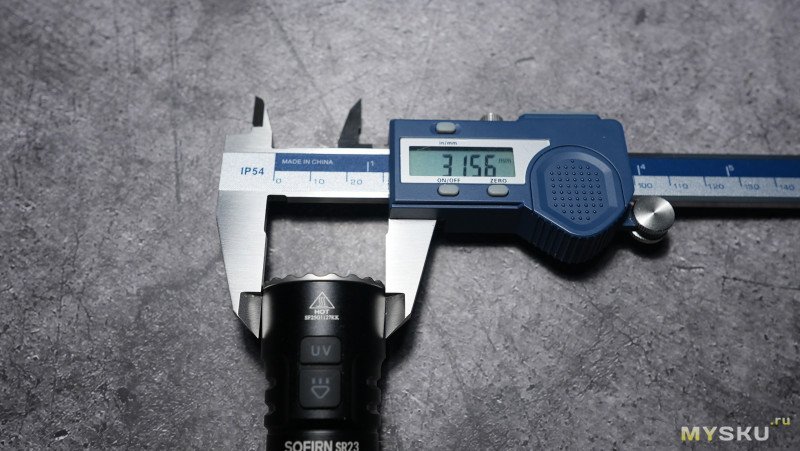

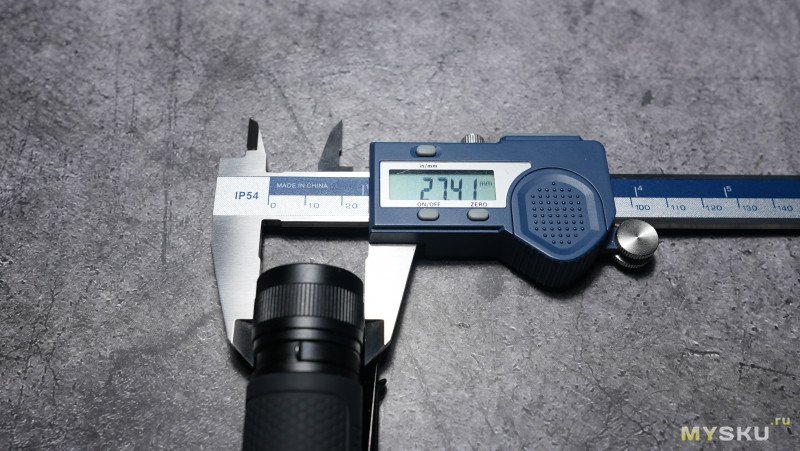

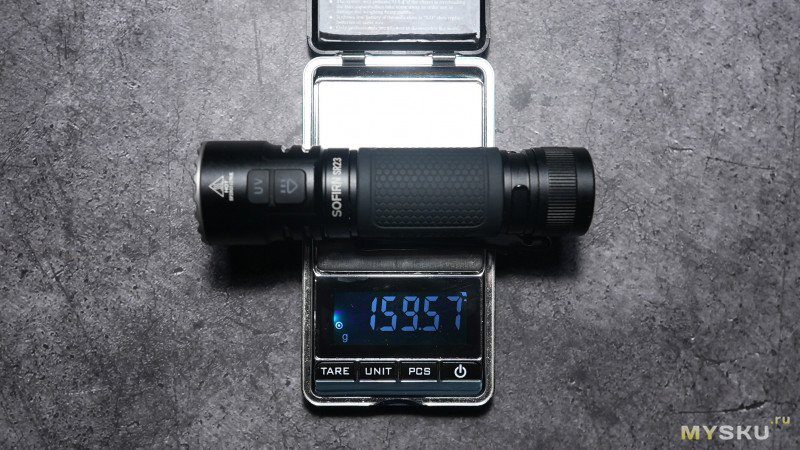

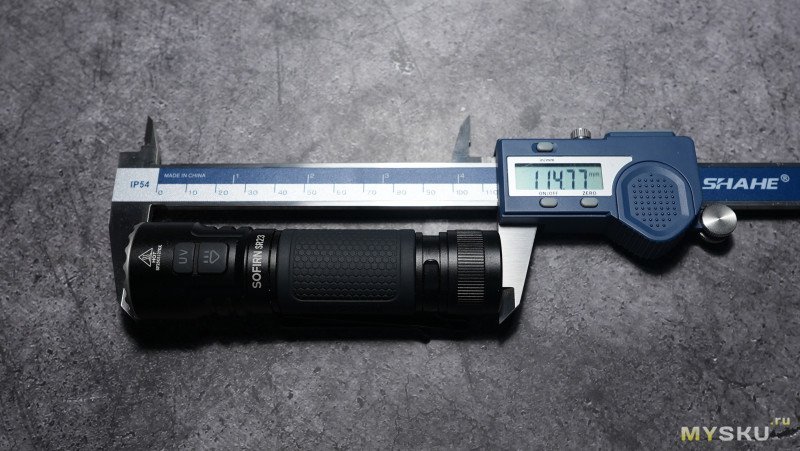

Все фонаря с родным аккумулятором 160гр, размеры 115 мм х 27.5 мм х 31.5 мм

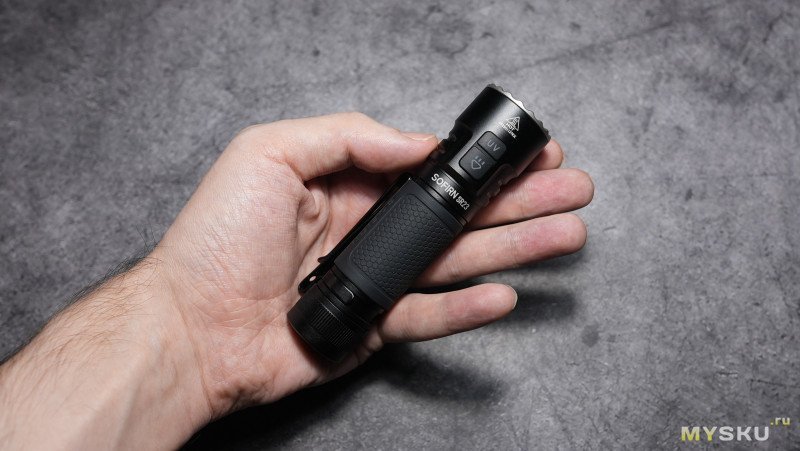

Девайс в целом компактный, даже в небольшой руке ощущается небольшим, примерно как классический S2, хотя элемент питания здесь побольше.

Как светит

В обычном режиме белого свечения пятно хотспота очень широкое + небольшая периферийная засветка, т.е. акцент освещения сделан явно на как можно более широкий угол.

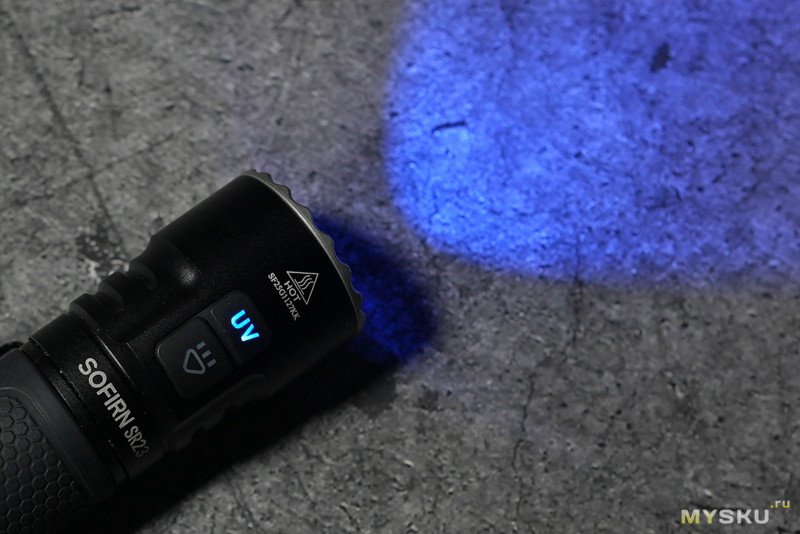

В режиме ультрафиолета пятно хотспота небольшое и видно сразу.

Заявлена волна 365нм, визуально невооружённым взглядом светится нежно-голубым. Защитные элементы на банкнотах и ценных бумагах светятся чётко и разборчиво, можно выявлять фальшивки.

Разумеется, интересно было посветить на чешские бабушкиные бусы из уранового стекла. «Стекляшки» светятся ядовито-зелёным цветом. Всё-таки склонен думать, что по поводу 365нм правда.

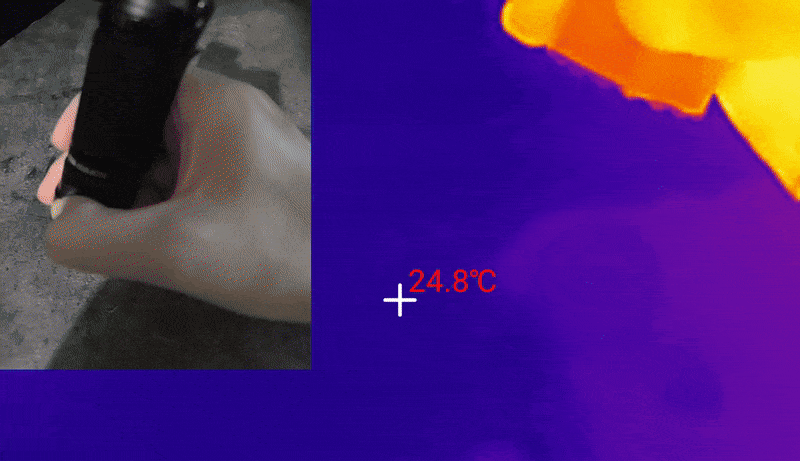

Ультрафиолет, несмотря на относительно тусклый видимый свет, оказался заметно жгучий — если посветить им на кожу, начнёт жечь. При осмотре через тепловизор видно, как он быстро нагревается поверхность стола, куда светит.

Тесты

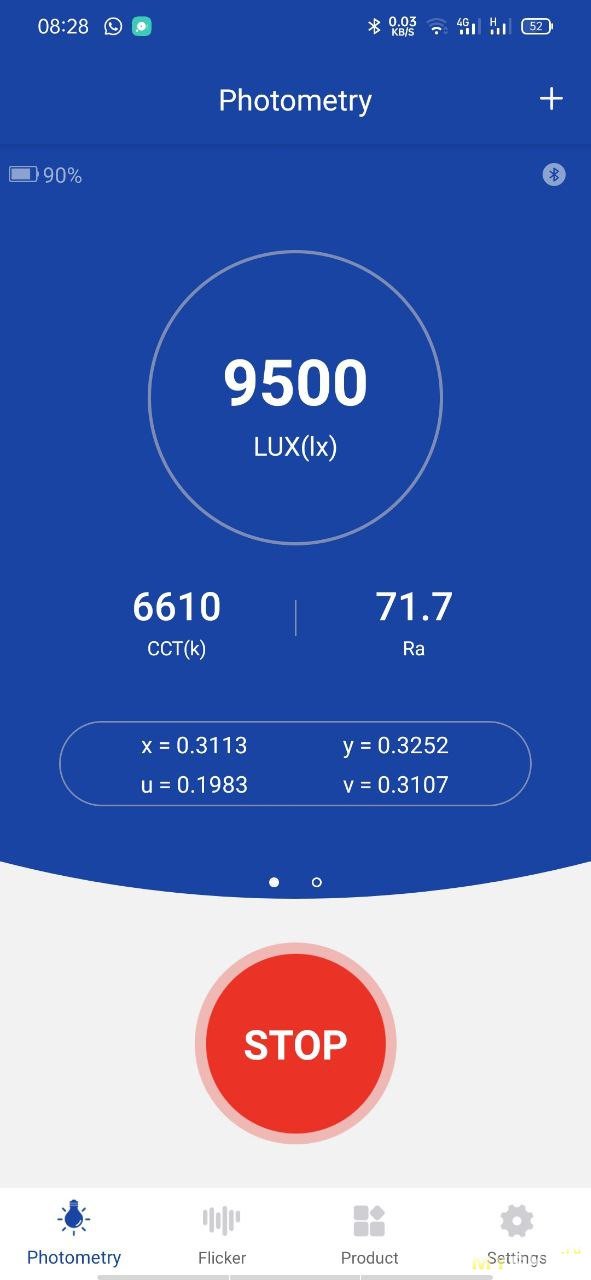

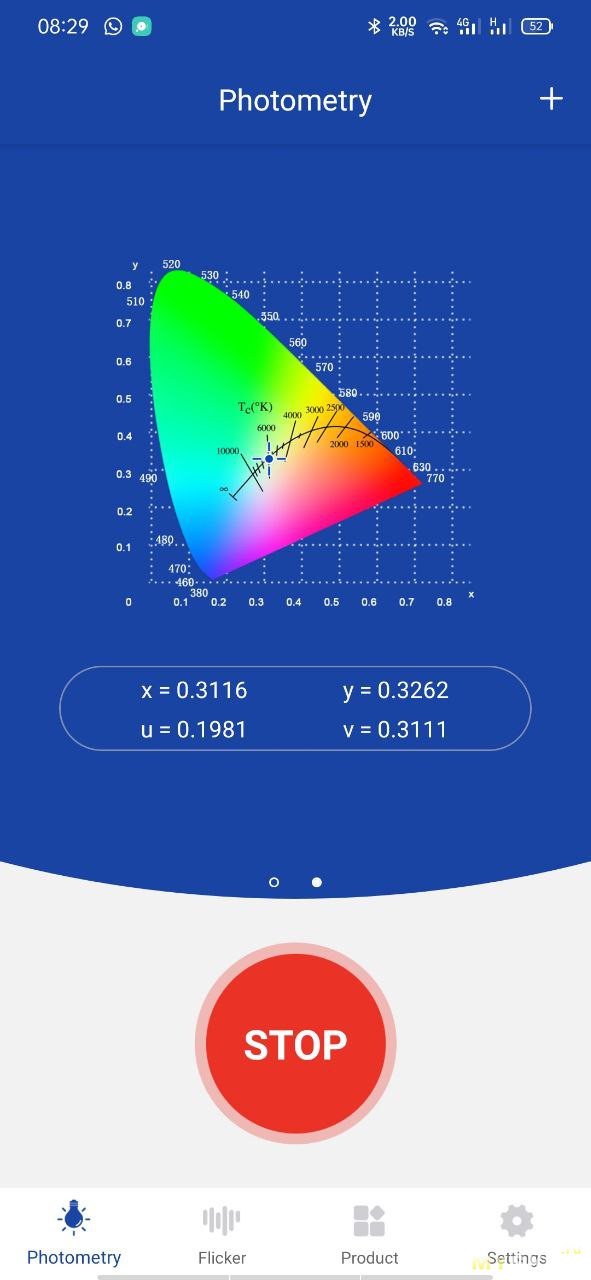

Расстояние от фонарика до светочувствительного приёмника люксметра 100см. В режиме турбо получилось около 9500лкс, при этом яркость непостоянна, а постепенно уменьшается.


Вредного ШИМ-мерцания нет на любом уровне яркости

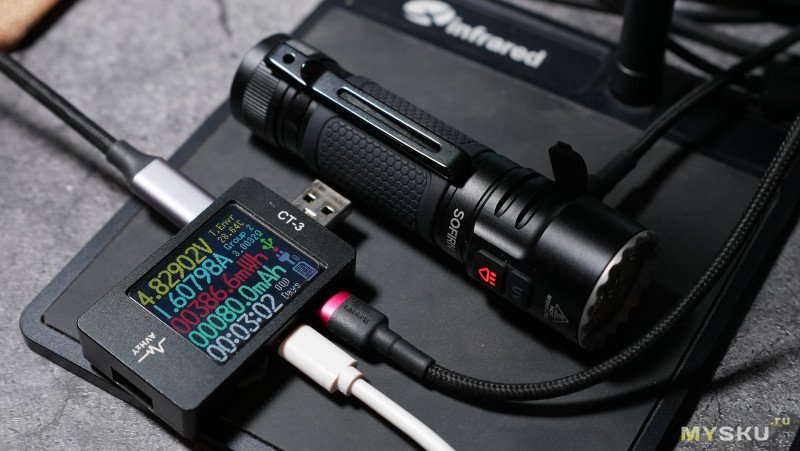

Как только красный светодиод замигал (1-25%), фонарик сразу был отправлен заряжаться. В этом случае полное время заряда составило 3.5 часа (5В/1.6-1.8А). Количество «залитых» миллиАмпер около 4200мАч, хотя напомню, что считать ёмкость аккумуляторов по «залитым» миллиАмперам — способ не совсем точный, скорее ознакомительный.

Как греется (видео + график)

Здесь посмотрим, как фонарик нагревается в режиме турбо (максимальная мощность) и как на это реагирует драйвер. Благо тут есть любопытные моменты. В помещении 24-25°С.

Полностью заряженный аккумулятор (4.2В)
В первые 4 минуты корпус фонарика стремительно прогревается до 52°С, затем происходит спад температуры.

Видео RuTube



Это же видео на YouTube

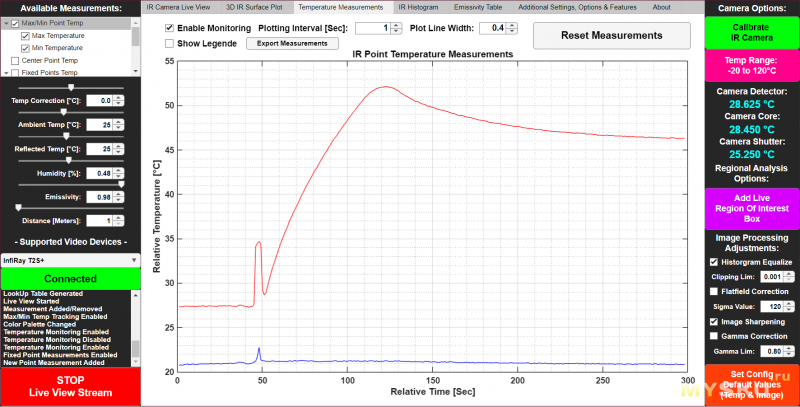

График «температура-время», пик в начале графика — мои руки. Время 4 мин.

Аккумулятор немного разряженный, с измеренным напряжением 3.5В
Здесь аккумулятор уже севший, но всё равно посмотрим на динамику нагрева и троттлинга, поскольку на этот раз потребовалось уже полчаса времени, спустя которое корпус нагрелся до 54°С, и похоже начал стабилизироваться на этой отметке.

Видео RuTube



Это же видео на YouTube

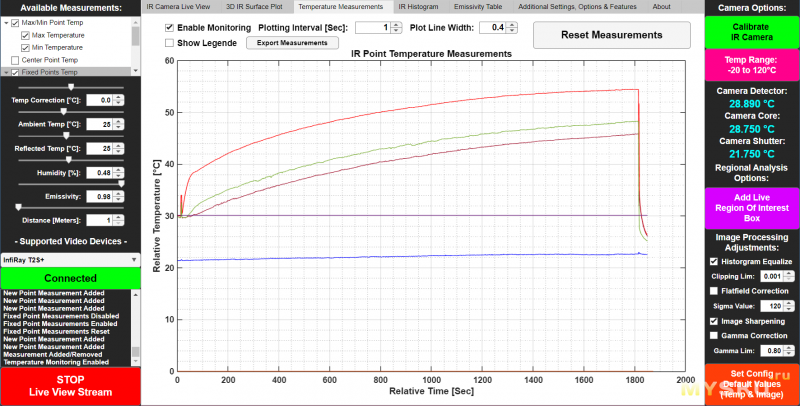

График «температура-время», пик в начале графика — мои руки. Время 30 мин.

Итоги

Фонарик теперь будет у меня в качестве основного, поскольку он компактный и подойдёт для EDC, с магнитным основанием и решает сразу «двух зайцев» — яркий белый свет и наличие UV. Насчёт ультрафиолета есть задумка попробовать его для точечной засветки защитных масок на печатных платах. Для дальних дистанций белый свет не совсем годится, вариант скорее для широкоугольного заливного освещения. К минусам отнесу голый магнитный торец — его следовало бы сделать хотя бы прорезиненным, чтобы не царапалось анодирование.
