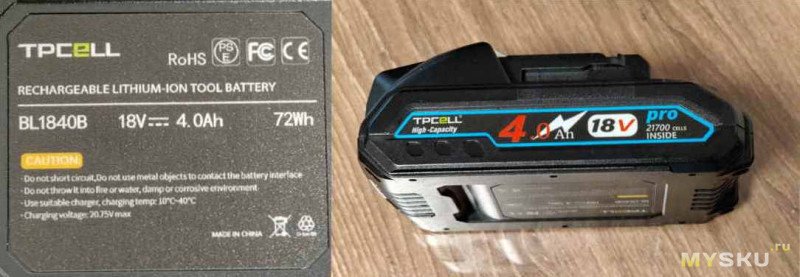

Аккумулятор TPCELL Pro 4Ah 18V на ячейках tabless INR21700 40XG
- Цена: 3 835 ₽
- Перейти в магазин
Осенняя распродажа продолжает приносить плоды. На этот раз в виде однорядного совместимого с форматом Макита 18В аккумулятора Tpcell Pro на ячейках INR21700 40XG.
Оправдание покупки – замена двухрядного АКБ на ячейках 18650 для секатора на аккумулятор в полтора раза легче. На самом деле захотелось поиграть с новыми таблес ячейками.
Справка от Google:

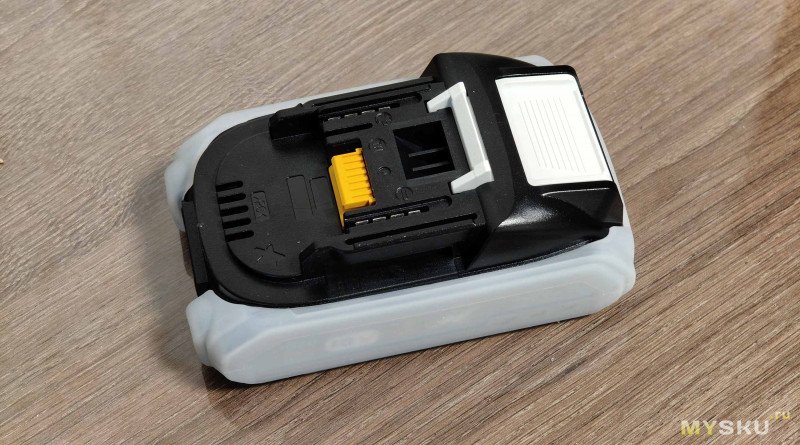

Аккумулятор приехал заряженный до 17,8В в белом силиконовом чехольчике, красивенький такой.
Сразу раздел его и начал знакомиться.
Вес — 492г, плюс чехол 50г,
рост по уровню батарейного отсека – 36 мм, полный — 55 мм
длина – 133 мм, ширина -77,5 мм.
Через шахту сверху корпуса видны ячейки. То есть при зарядке возможно их обдувание.
Для открытия корпуса нужна отвертка с наконечником Т10.
Плата BMS защищена всевозможными прокладками, лаком.
Шунт по цепи разрядки — два параллельных резистора по 3 мОм.
Диода в цепи зарядки нет. D1 – это защитный диод между силовыми контактами.
Резисторы балансировки по 51 Ом.

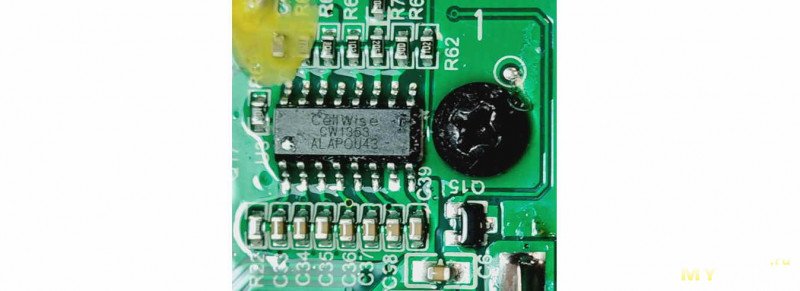

Под слоем лака контроллера U3 маркировка — CW1353ALAP (даташит).
Информация из китайско-английского даташита:
Серия CW1353 — это микросхема защиты литиевых батарей со встроенными высокоточными схемами обнаружения и задержки, подходящая для 4-5-элементных литий-ионных или литий-полимерных батарей. Она обеспечивает обнаружение перезаряда, переразряда, перегрузки по току, балансировку, обнаружение обрыва цепи и защиту от высоких/низких температур во время зарядки и разрядки.
Порог перезаряда Voc= 4.250V
Порог переразряда Vod= 2,700V
Нижний уровень рабочего напряжения Vodr=3,000V
Защита от короткого замыкания: пороговое значение Vshr=0,5V. При сопротивлении шунта в 1,5 мОм (два параллельных резистора по 3 мОм) это 333A. Многовато что-то.
Есть еще два пороговых значения перегрузки по току:
Vec1=0,100V (67A) и Vec2=0,200V (133A).
Почему два? Контроллер его знает.
Порог запуска балансировки Vbal=4.125V.
Сброс при восстановлении температуры и Обнаружение сложной нагрузки — Yes
Внутренний импеданс ячеек — Internal Impedance at 1000 Hz ≤3.5mΩ.

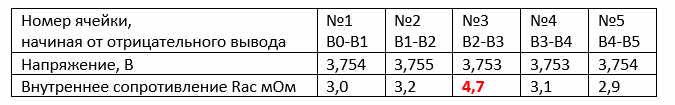

Измеренные значения:
Балансировка ячеек из магазина отличная.
Третья ячейка (контакты B2-B3 на плате) не укладывается в норматив по Rac 1кГц
Rac, измеренное на силовых контактах аккумулятора (B0-B5), — 16,7 мОм. Еще 5 мОм набегает на контактах внешнего разъёма инструмента.
Емкость ячеек, заявленные производителем TENPOWER
Номинальная емкость – 4000mAh, при измерении следующим образом:
Сначала зарядка: 0.5C (2A) до 4.2V, 100mA cut-off
И разрядка: 0.2C (800mA), 2.5V cut-off
*1C = 4000mA
Но прежде, чем начать заряжать аккумулятор для теста емкости, решил его разбалансировать, чтобы проверить работу пассивного балансира, встроенного в плату BMS.
Разбалансировке должны поспособствовать какие-то действия по разрядке ячеек по отдельности.
Решил измерить внутреннее сопротивления ячеек на постоянном токе Rdc по ГОСТу.
Rdc = (U1- U2)/(I2 — I1).
Для аккумулятора емкостью 4Ач токи должны быть I1=0,8А и I2=4А.
Раньше экспериментировал с обычными не таблес ячейками 21700 на предмет зависимости результата от соотношения этих самых токов I1 и I2 вот на таком стенде
Использовался мультиметр для контроля тока. Но это оказалось лишним. Электронная нагрузка устанавливала ток достаточно точно.
Результаты измерений сведены в таблицу:

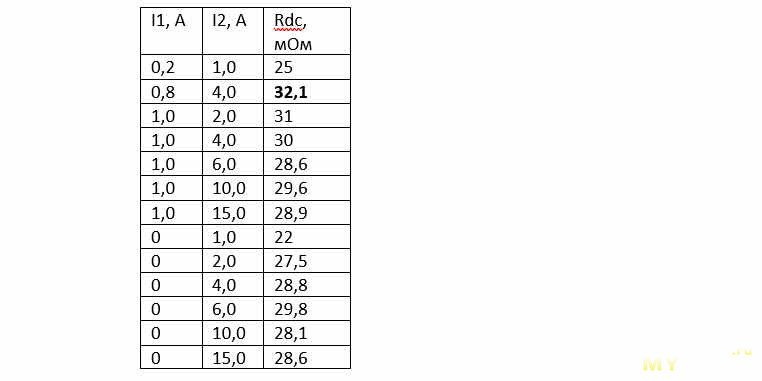

Таблица 1. Зависимость Rdc от выбора токов I1 и I2
Во второй строке Rdc =32,1 мОм измерено по значениям тока, соответствующим ГОСТу.
Из этой таблички видно, что
1 Результат измерения Rdc слабо зависит от выбора токов I1 и I2 в широком диапазоне от 0 до 15А и, видимо, больше. Другими словами, проседание ячейки по напряжению на большом постоянном токе можно рассчитывать исходя из значения Rdc, измеренного на небольших токах по ГОСТу, или упрощенно на токах I1=0А и I2=1C. При этом упрощении все измерение заключается в том, что на электронной нагрузке измеряется напряжение холостого хода, затем включается ток 1C и измеряется напряжение на этом токе. Все. Дальше несложные вычисления Rdc = (Uхх-Uс)/Iс.
2 Мистическим образом на разнице токов, рекомендуемых ГОСТом, величина Rdc оказывалась максимальной. Измерял несколько раз на разных ячейках.
Решил измерять Rdc таблес ячеек на токах, близких к значениям в ГОСТ, но удобных для быстрой установки во время измерения — I1=1А и I2=4А.
В таблицу с результатами измерения Rdc добавлен столбец с измеренными значениями Rac 1кГц и столбец с вычисленным отношением Rdc/Rac:

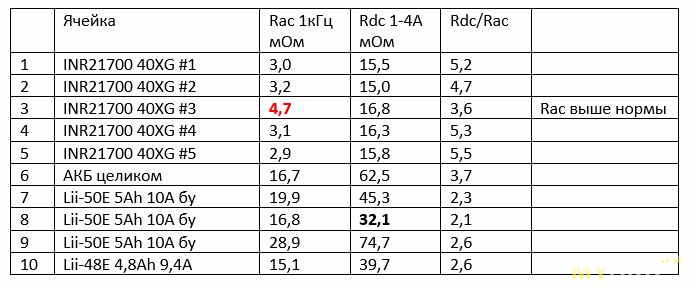

Таблица 2. Измеренные значения внутренних сопротивлений.
В строках 7-9 добавлены для сравнения значения Rac и Rdc, измеренные для обычных (не таблес) ячеек 21700, бывших в эксплуатации на электровелосипеде и убитые в разной степени, а в строке 10 – новая ячейка 21700, не помню откуда взялась.
После всех измерений балансировка практически не изменилась. Разрядил пятую ячейку (B4-B5) вручную на 100мВ и поставил аккумулятор заряжаться на LXT совместимое ЗУ DC18RC 3А с вентилятором. Вообще ячейки INR21700 40XG допускают ток зарядки до 12А.
Процесс зарядки стартанул на мощности 64Вт. Когда уровень заряда достиг 95% (20,6В) мощность упала до 40W, и оставалась такой до финиша на 100% (21,1В).
Снял аккумулятор с ЗУ и через час измерил напряжение на ячейках.
1 – 4,177 В
2 – 4,186 В
3 – 4, 159 В
4 – 4,172 В
5 – 4,090 В
Балансировка не прошла. А ячейка №3 с повышенным внутренним сопротивлением даже устремилась в разбаланс.
Хорошая зарядка DC18RC 3А, но в вопросе пассивной балансировки не помощник.
Разрядил аккумулятор до напряжения чуть меньше 20В и снова поставил на зарядку, но уже на ЗУ TPCELL 4А 21В, настроенную на 21,0В и ток 1,5А, и умеющую CC-CV.
В результате многочасовой с перерывами зарядки до тех пор, пока потребляемая ЗУ мощность от сети не упала практически до нуля (0,4 Вт), балансировка первых четырех ячеек состоялась на уровне 4,205В плюс-минус 1мВ, но на пятой ячейке все еще было 4,147В (минус 58 мВ).
Да, не все так просто с этой пассивной балансировкой. Вручную дозарядил пятую ячейку до уровня меньше остальных на 10 мВ, и оставил все до утра отдыхать (деполяризоваться).
Утром картина была такая: Первые четыре ячейки – 4, 1999В, а номер пять – 4,181В. Дозарядил ее вручную и подождал еще несколько часов – 4,198 и 4,203. И еще несколько часов — 4,196 и 4,200. И на следующий день – 4.192 и 4,195. Балансировка улучшилась до 3 мВ.
А после нескольких циклов разряда-заряда обнаружил ячейки полностью сбалансированными.
В общем есть некая тенденция к самобалансировке даже при наличии сомнительной ячейки.
Измерение емкости аккумулятора
Самый короткий пункт.
Разрядка по методике производителя ячеек TENPOWER на токе 0,2С – 0,8А дала такой результат:
Разрядка аккумулятора до 15 В –71,0 Втч или 3,82 Ач
Доразрядка до срабатывания защиты по переразряду на 13,5В добавила еще 0,18Ач, что в сумме дает ровно 4,0 Ач. Так что формально красивое число на этикетке подтверждено.
Но все, конечно понимают условность этого измерения.
То, что аккумулятор TPCELL Pro 4Ah один из лучших в LXT нише, и так хорошо известно. В интернетах тестировщики снимали с него ток до 90 А на мощности 1,5 кВт, а он даже особо не грелся, и если срабатывала защита, то на инструменте.
Например, как в стриме «Aккумулятор TPCELL 4A на ячёйках TENPOWER INR21700-40XG TABLESS тест на болгарке»
А что полезного получилось узнать при непосредственном знакомстве с этим аккумулятором?
Важно, что повезло выяснить тип контроллера ячеек на плате BMS — CW1353ALAP.
Сразу стало ясно, например, что защита по току должна срабатывать на токе в районе 130А. Это при токовом шунте на плате BMS, состоящем из двух параллельных резисторов по 3мОм. Исходя из этого можно посчитать и подкрутить эту защиту, если возникнет такая необходимость.
Измерения внутреннего сопротивления таблес ячеек на переменных (Rac) и постоянных (Rdc) токах позволили выяснить, что
— Rdc в рамках обычного в электрике лаптя погрешности (плюс минус 10%) слабо зависит от выбора скачка тока в методе измерения по ГОСТу, и по измеренному Rdc на значениях токов, указанных в ГОСТ, можно прогнозировать поведение ячейки на интересующем большом постоянном токе.
— можно даже для такого прогноза пользоваться значениями Rac, потому что выяснилось, как минимум для новых таблес ячеек INR21700-40XG, отношение Rdc/Rac составляет 3,6-5,5 для ячеек и 3,7 для аккумулятора в целом. Но это будет уже совсем грубо.
— не каждый миллиометр годится для измерений таблес ячеек. Есть у меня TS457, так он привирает в плюс на 2 мОм, что в общем-то важно на этом диапазоне значений.
Аккумулятор не прихотлив к выбору зарядного устройства. Можно заряжать LXT зарядками, но нужно помнить, что значение рекомендованного тока заряда — 2А.
Не получилось пока выработать удобного метода балансировки с помощью встроенного в плату балансира, не разбирая самого аккумулятора. Ясно, что на финише зарядки, начиная где-то с 20,5В нужно использовать слаботочное ЗУ с режимом CC-CV. Возможно сильную разбалансировку придется дозаряжать в несколько проходов.
Уровни защит по перезарядке 21,25В, переразрядке 13,5В и емкость 4.0 Ач подтверждены.

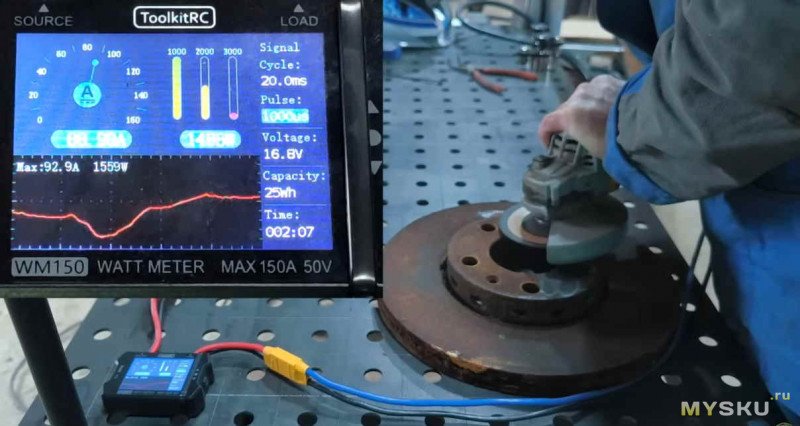

Планировалось сравнение нескольких аккумуляторов на реальной нагрузке — секаторе.
Соперниками обозреваемого должны были быть аккумуляторы на обычных (не таблес) ячейках
— трехрядный TPCELL на 18650 ячейках — 6Ач, 59 мОм, 887г
— двухрядный самосбор на 21700 ячейках — 8Ач, 26 мОм, 936г
И батл состоялся, но победитель выявлен не был. Секатор не справился с 30 мм веткой сухой вишни ни с каким аккумулятором. Понадгрыз примерно на одинаковую глубину и все. Думаю, дело в ограниченной мощности самого секатора.
В реальной работе слишком мощный секатор и не нужен. Это тяжело и заторможено. А для теста мощных аккумуляторов нужен инструмент помощнее.
И в заключение короткий вывод: для электрокустореза аккумулятор на таблес ячейках избыточен.
Оправдание покупки – замена двухрядного АКБ на ячейках 18650 для секатора на аккумулятор в полтора раза легче. На самом деле захотелось поиграть с новыми таблес ячейками.
Справка от Google:
Tabless cell (безвыводная ячейка) — это инновационная конструкция литий-ионных аккумуляторов, где традиционные выступы (табы, tabs) заменены сваркой токосъемных лент по всей длине рулона, что резко снижает внутреннее сопротивление, улучшает теплоотвод, повышает плотность энергии, ускоряет зарядку и увеличивает мощность батареи. Это ключевая технология для мощных электроинструментов и электромобилей, позволяющая им работать эффективнее.
Аккумулятор приехал заряженный до 17,8В в белом силиконовом чехольчике, красивенький такой.
Сразу раздел его и начал знакомиться.
Знакомство
Вес — 492г, плюс чехол 50г,
рост по уровню батарейного отсека – 36 мм, полный — 55 мм
длина – 133 мм, ширина -77,5 мм.
Через шахту сверху корпуса видны ячейки. То есть при зарядке возможно их обдувание.
Для открытия корпуса нужна отвертка с наконечником Т10.
Плата BMS защищена всевозможными прокладками, лаком.
Шунт по цепи разрядки — два параллельных резистора по 3 мОм.
Диода в цепи зарядки нет. D1 – это защитный диод между силовыми контактами.
Резисторы балансировки по 51 Ом.
Под слоем лака контроллера U3 маркировка — CW1353ALAP (даташит).
Информация из китайско-английского даташита:
Серия CW1353 — это микросхема защиты литиевых батарей со встроенными высокоточными схемами обнаружения и задержки, подходящая для 4-5-элементных литий-ионных или литий-полимерных батарей. Она обеспечивает обнаружение перезаряда, переразряда, перегрузки по току, балансировку, обнаружение обрыва цепи и защиту от высоких/низких температур во время зарядки и разрядки.
Порог перезаряда Voc= 4.250V
Порог переразряда Vod= 2,700V
Нижний уровень рабочего напряжения Vodr=3,000V
Защита от короткого замыкания: пороговое значение Vshr=0,5V. При сопротивлении шунта в 1,5 мОм (два параллельных резистора по 3 мОм) это 333A. Многовато что-то.
Есть еще два пороговых значения перегрузки по току:
Vec1=0,100V (67A) и Vec2=0,200V (133A).
Почему два? Контроллер его знает.
Информация о защите от перегрузки по току из даташита CW1353
Нормальное состояние:
CW1353 работает нормально, когда напряжение всех элементов батареи находится в пределах напряжения обнаружения перезаряда (VOC) и напряжения обнаружения переразряда (VOD), температура батареи находится в рабочем диапазоне, а напряжение на клемме CS ниже напряжения обнаружения перегрузки по току (VEC1).
Состояние перегрузки по току:
CW1353 имеет встроенную трехуровневую защиту от перегрузки по току: перегрузка по току 1, перегрузка по току 2 и защита от короткого замыкания.
Механизм защиты: Напряжение на резисторе измерения тока в основной цепи определяется выводом CS для проверки того, перешел ли CW1353 в соответствующее состояние защиты от перегрузки по току.
В качестве примера рассмотрим защиту от перегрузки по току 1: разрядный ток следует за внешней нагрузкой. Если вывод CS обнаруживает, что напряжение на резисторе измерения тока превышает пороговое значение защиты от перегрузки по току 1 (VEC1) и остается выше времени задержки защиты от перегрузки по току 1 (TEC1), вывод DO выдает низкий уровень для выключения разрядного MOSFET, останавливая разряд.
Условия срабатывания защиты от перегрузки по току:
Защита от перегрузки по току срабатывает, когда напряжение на выводе VM ниже 2 В (нагрузка отключена) и превышено время задержки срабатывания защиты от перегрузки по току (TECR).

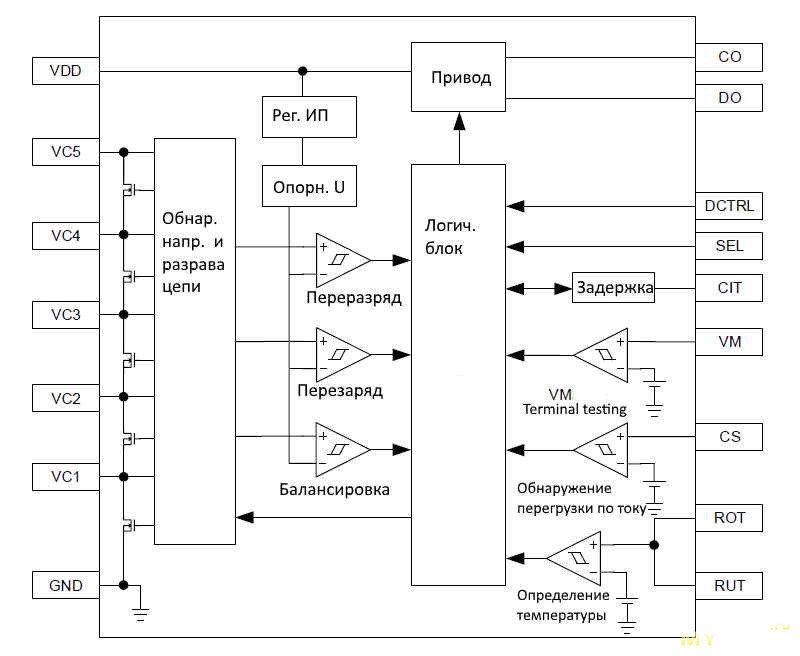

Блок-схема CW1353
CW1353 работает нормально, когда напряжение всех элементов батареи находится в пределах напряжения обнаружения перезаряда (VOC) и напряжения обнаружения переразряда (VOD), температура батареи находится в рабочем диапазоне, а напряжение на клемме CS ниже напряжения обнаружения перегрузки по току (VEC1).
Состояние перегрузки по току:
CW1353 имеет встроенную трехуровневую защиту от перегрузки по току: перегрузка по току 1, перегрузка по току 2 и защита от короткого замыкания.
Механизм защиты: Напряжение на резисторе измерения тока в основной цепи определяется выводом CS для проверки того, перешел ли CW1353 в соответствующее состояние защиты от перегрузки по току.
В качестве примера рассмотрим защиту от перегрузки по току 1: разрядный ток следует за внешней нагрузкой. Если вывод CS обнаруживает, что напряжение на резисторе измерения тока превышает пороговое значение защиты от перегрузки по току 1 (VEC1) и остается выше времени задержки защиты от перегрузки по току 1 (TEC1), вывод DO выдает низкий уровень для выключения разрядного MOSFET, останавливая разряд.
Условия срабатывания защиты от перегрузки по току:
Защита от перегрузки по току срабатывает, когда напряжение на выводе VM ниже 2 В (нагрузка отключена) и превышено время задержки срабатывания защиты от перегрузки по току (TECR).
Блок-схема CW1353

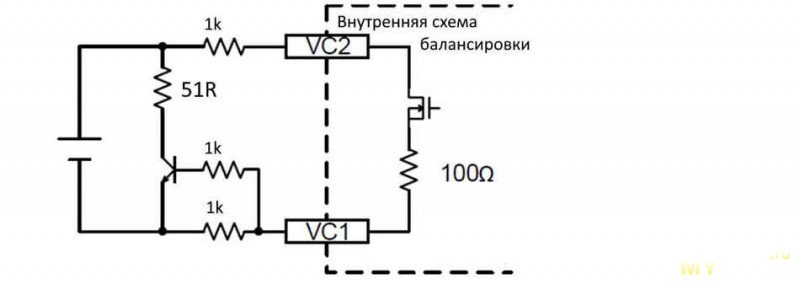

Порог запуска балансировки Vbal=4.125V.
Еще немного о балансировке
CW1353 имеет встроенную функцию выравнивания с внутренним выравнивающим резистором 100 Ом. Ток выравнивания регулируется внешним резистором выборки напряжения. Рекомендуется использовать внешний резистор выборки напряжения 200 Ом ~ 1 кОм. Для выравнивания более высокого тока можно добавить внешнюю схему выравнивания; ток выравнивания определяется внешним выравнивающим резистором.
Условия остановки балансировки:
1. Напряжение всех батарей ниже напряжения обнаружения балансировки (VBAL).
2. Напряжение всех батарей выше напряжения обнаружения балансировки (VBAL).
3. Микросхема CW1353 переходит в состояние защиты от отключения, состояние защиты от перегрева при разряде и состояние низкого энергопотребления.

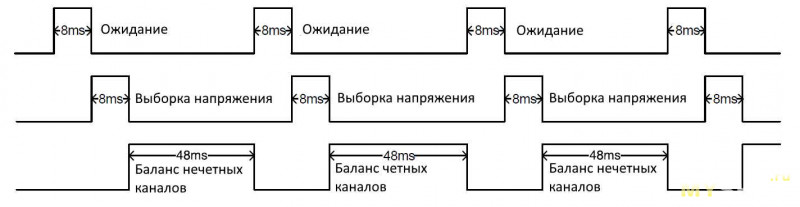

Микросхема CW1353 использует балансировку с разделением времени по четным и нечетным каналам.
Условия остановки балансировки:
1. Напряжение всех батарей ниже напряжения обнаружения балансировки (VBAL).
2. Напряжение всех батарей выше напряжения обнаружения балансировки (VBAL).
3. Микросхема CW1353 переходит в состояние защиты от отключения, состояние защиты от перегрева при разряде и состояние низкого энергопотребления.
Микросхема CW1353 использует балансировку с разделением времени по четным и нечетным каналам.
Сброс при восстановлении температуры и Обнаружение сложной нагрузки — Yes
Информация по ячейкам
Даташит от TENPOWERВнутренний импеданс ячеек — Internal Impedance at 1000 Hz ≤3.5mΩ.
Измеренные значения:
Балансировка ячеек из магазина отличная.
Третья ячейка (контакты B2-B3 на плате) не укладывается в норматив по Rac 1кГц
Rac, измеренное на силовых контактах аккумулятора (B0-B5), — 16,7 мОм. Еще 5 мОм набегает на контактах внешнего разъёма инструмента.
Емкость ячеек, заявленные производителем TENPOWER
Номинальная емкость – 4000mAh, при измерении следующим образом:
Сначала зарядка: 0.5C (2A) до 4.2V, 100mA cut-off
И разрядка: 0.2C (800mA), 2.5V cut-off
*1C = 4000mA
Но прежде, чем начать заряжать аккумулятор для теста емкости, решил его разбалансировать, чтобы проверить работу пассивного балансира, встроенного в плату BMS.
Разбалансировке должны поспособствовать какие-то действия по разрядке ячеек по отдельности.
Решил измерить внутреннее сопротивления ячеек на постоянном токе Rdc по ГОСТу.
Измерение внутреннего сопротивления ячеек на постоянном токе
Суть метода — разряд током I1 = 0.2С в течение 10 секунд и измерение напряжения U1, затем мгновенное увеличение тока до I2 = 1.0С и измерение напряжения U2 в первые секунды, и вычисление сопротивленияRdc = (U1- U2)/(I2 — I1).
Для аккумулятора емкостью 4Ач токи должны быть I1=0,8А и I2=4А.
Раньше экспериментировал с обычными не таблес ячейками 21700 на предмет зависимости результата от соотношения этих самых токов I1 и I2 вот на таком стенде
Использовался мультиметр для контроля тока. Но это оказалось лишним. Электронная нагрузка устанавливала ток достаточно точно.
Результаты измерений сведены в таблицу:
Таблица 1. Зависимость Rdc от выбора токов I1 и I2Во второй строке Rdc =32,1 мОм измерено по значениям тока, соответствующим ГОСТу.
Из этой таблички видно, что
1 Результат измерения Rdc слабо зависит от выбора токов I1 и I2 в широком диапазоне от 0 до 15А и, видимо, больше. Другими словами, проседание ячейки по напряжению на большом постоянном токе можно рассчитывать исходя из значения Rdc, измеренного на небольших токах по ГОСТу, или упрощенно на токах I1=0А и I2=1C. При этом упрощении все измерение заключается в том, что на электронной нагрузке измеряется напряжение холостого хода, затем включается ток 1C и измеряется напряжение на этом токе. Все. Дальше несложные вычисления Rdc = (Uхх-Uс)/Iс.
2 Мистическим образом на разнице токов, рекомендуемых ГОСТом, величина Rdc оказывалась максимальной. Измерял несколько раз на разных ячейках.
Решил измерять Rdc таблес ячеек на токах, близких к значениям в ГОСТ, но удобных для быстрой установки во время измерения — I1=1А и I2=4А.
В таблицу с результатами измерения Rdc добавлен столбец с измеренными значениями Rac 1кГц и столбец с вычисленным отношением Rdc/Rac:
Таблица 2. Измеренные значения внутренних сопротивлений.В строках 7-9 добавлены для сравнения значения Rac и Rdc, измеренные для обычных (не таблес) ячеек 21700, бывших в эксплуатации на электровелосипеде и убитые в разной степени, а в строке 10 – новая ячейка 21700, не помню откуда взялась.
Зарядка с проверкой балансировки
После всех измерений балансировка практически не изменилась. Разрядил пятую ячейку (B4-B5) вручную на 100мВ и поставил аккумулятор заряжаться на LXT совместимое ЗУ DC18RC 3А с вентилятором. Вообще ячейки INR21700 40XG допускают ток зарядки до 12А.

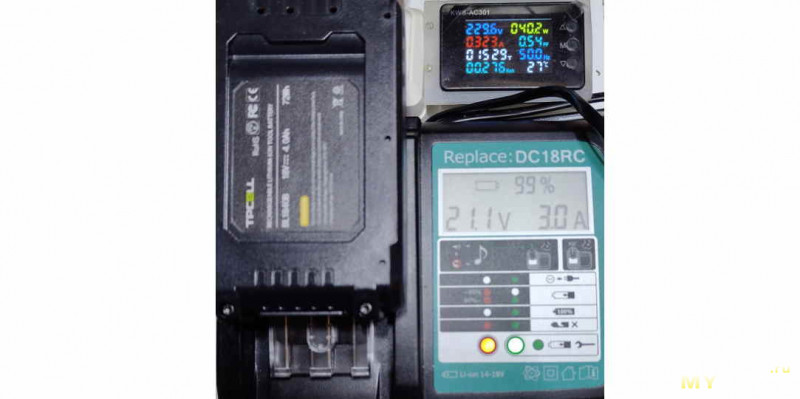

Процесс зарядки стартанул на мощности 64Вт. Когда уровень заряда достиг 95% (20,6В) мощность упала до 40W, и оставалась такой до финиша на 100% (21,1В).
Снял аккумулятор с ЗУ и через час измерил напряжение на ячейках.
1 – 4,177 В
2 – 4,186 В
3 – 4, 159 В
4 – 4,172 В
5 – 4,090 В
Балансировка не прошла. А ячейка №3 с повышенным внутренним сопротивлением даже устремилась в разбаланс.
Хорошая зарядка DC18RC 3А, но в вопросе пассивной балансировки не помощник.
Разрядил аккумулятор до напряжения чуть меньше 20В и снова поставил на зарядку, но уже на ЗУ TPCELL 4А 21В, настроенную на 21,0В и ток 1,5А, и умеющую CC-CV.
В результате многочасовой с перерывами зарядки до тех пор, пока потребляемая ЗУ мощность от сети не упала практически до нуля (0,4 Вт), балансировка первых четырех ячеек состоялась на уровне 4,205В плюс-минус 1мВ, но на пятой ячейке все еще было 4,147В (минус 58 мВ).
Да, не все так просто с этой пассивной балансировкой. Вручную дозарядил пятую ячейку до уровня меньше остальных на 10 мВ, и оставил все до утра отдыхать (деполяризоваться).
Утром картина была такая: Первые четыре ячейки – 4, 1999В, а номер пять – 4,181В. Дозарядил ее вручную и подождал еще несколько часов – 4,198 и 4,203. И еще несколько часов — 4,196 и 4,200. И на следующий день – 4.192 и 4,195. Балансировка улучшилась до 3 мВ.
А после нескольких циклов разряда-заряда обнаружил ячейки полностью сбалансированными.
В общем есть некая тенденция к самобалансировке даже при наличии сомнительной ячейки.
Измерение емкости аккумулятора
Самый короткий пункт.
Разрядка по методике производителя ячеек TENPOWER на токе 0,2С – 0,8А дала такой результат:
Разрядка аккумулятора до 15 В –71,0 Втч или 3,82 Ач
Доразрядка до срабатывания защиты по переразряду на 13,5В добавила еще 0,18Ач, что в сумме дает ровно 4,0 Ач. Так что формально красивое число на этикетке подтверждено.Но все, конечно понимают условность этого измерения.
Что в итоге
То, что аккумулятор TPCELL Pro 4Ah один из лучших в LXT нише, и так хорошо известно. В интернетах тестировщики снимали с него ток до 90 А на мощности 1,5 кВт, а он даже особо не грелся, и если срабатывала защита, то на инструменте.
Например, как в стриме «Aккумулятор TPCELL 4A на ячёйках TENPOWER INR21700-40XG TABLESS тест на болгарке»
А что полезного получилось узнать при непосредственном знакомстве с этим аккумулятором?
Важно, что повезло выяснить тип контроллера ячеек на плате BMS — CW1353ALAP.
Сразу стало ясно, например, что защита по току должна срабатывать на токе в районе 130А. Это при токовом шунте на плате BMS, состоящем из двух параллельных резисторов по 3мОм. Исходя из этого можно посчитать и подкрутить эту защиту, если возникнет такая необходимость.
Измерения внутреннего сопротивления таблес ячеек на переменных (Rac) и постоянных (Rdc) токах позволили выяснить, что
— Rdc в рамках обычного в электрике лаптя погрешности (плюс минус 10%) слабо зависит от выбора скачка тока в методе измерения по ГОСТу, и по измеренному Rdc на значениях токов, указанных в ГОСТ, можно прогнозировать поведение ячейки на интересующем большом постоянном токе.
— можно даже для такого прогноза пользоваться значениями Rac, потому что выяснилось, как минимум для новых таблес ячеек INR21700-40XG, отношение Rdc/Rac составляет 3,6-5,5 для ячеек и 3,7 для аккумулятора в целом. Но это будет уже совсем грубо.
— не каждый миллиометр годится для измерений таблес ячеек. Есть у меня TS457, так он привирает в плюс на 2 мОм, что в общем-то важно на этом диапазоне значений.
Аккумулятор не прихотлив к выбору зарядного устройства. Можно заряжать LXT зарядками, но нужно помнить, что значение рекомендованного тока заряда — 2А.
Не получилось пока выработать удобного метода балансировки с помощью встроенного в плату балансира, не разбирая самого аккумулятора. Ясно, что на финише зарядки, начиная где-то с 20,5В нужно использовать слаботочное ЗУ с режимом CC-CV. Возможно сильную разбалансировку придется дозаряжать в несколько проходов.
Уровни защит по перезарядке 21,25В, переразрядке 13,5В и емкость 4.0 Ач подтверждены.
Планировалось сравнение нескольких аккумуляторов на реальной нагрузке — секаторе.
Соперниками обозреваемого должны были быть аккумуляторы на обычных (не таблес) ячейках
— трехрядный TPCELL на 18650 ячейках — 6Ач, 59 мОм, 887г
— двухрядный самосбор на 21700 ячейках — 8Ач, 26 мОм, 936г
И батл состоялся, но победитель выявлен не был. Секатор не справился с 30 мм веткой сухой вишни ни с каким аккумулятором. Понадгрыз примерно на одинаковую глубину и все. Думаю, дело в ограниченной мощности самого секатора.
В реальной работе слишком мощный секатор и не нужен. Это тяжело и заторможено. А для теста мощных аккумуляторов нужен инструмент помощнее.
И в заключение короткий вывод: для электрокустореза аккумулятор на таблес ячейках избыточен.
Самые обсуждаемые обзоры
| +54 |
2160
47
|
| +50 |
4155
68
|
Покупал в их магазине на Озоне, цены плюс-минус такие же.
https://www.ozon.ru/product/poisk-3058969088-skidka-20-tpcell-18v-4ah-pro-akkumulyator-eve-40pl-2856970007
Точно такие, как в обзоре на Озоне здесь.
