Интересные кнопочные переключатели для фонариков и не только
- Цена: от $1 за десяток
- Перейти в магазин
Предлагаю вашему вниманию кнопочные выключатели (переключатели) на несколько положений. Не то чтобы это что-то новое, но не все с такими сталкивались, а штука очень интересная, и в некоторых случаях может сильно упростить жизнь
В обзоре будет три модели переключателей
Номер один — на два положения и выкл
Номер два — на три положения и выкл — в аналогичном корпусе
Номер три — тоже на три положения + выкл в корпусе немного крупнее
Далее я буду обозревать их все кучей, потому что конструктивно и функционально они практически одинаковые.

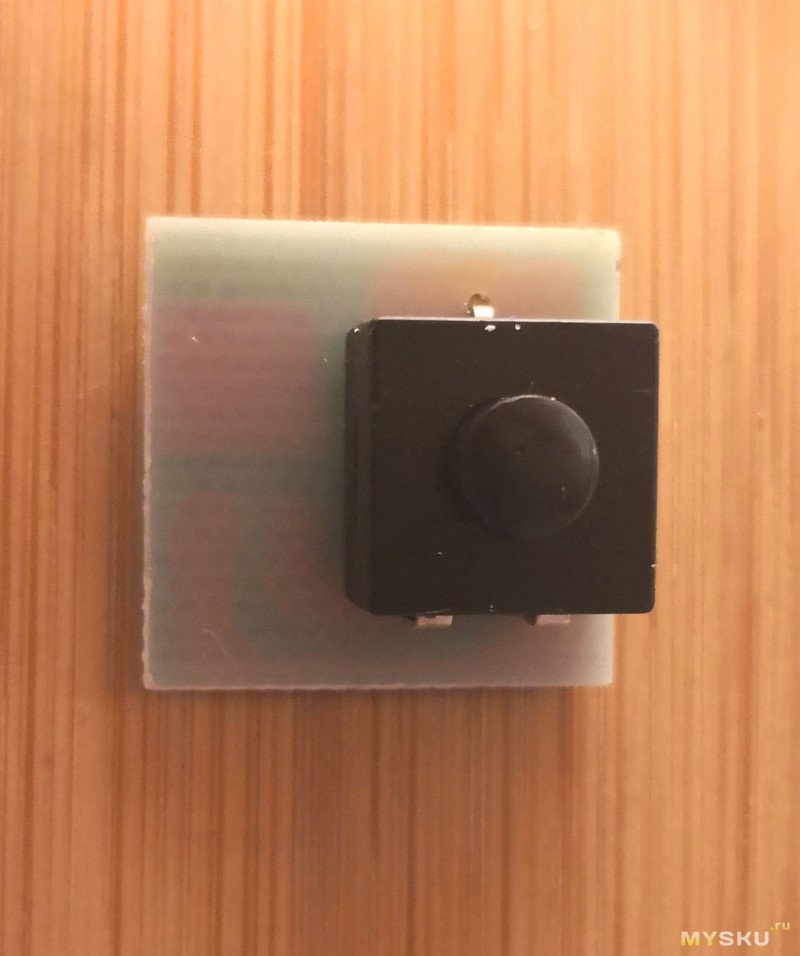

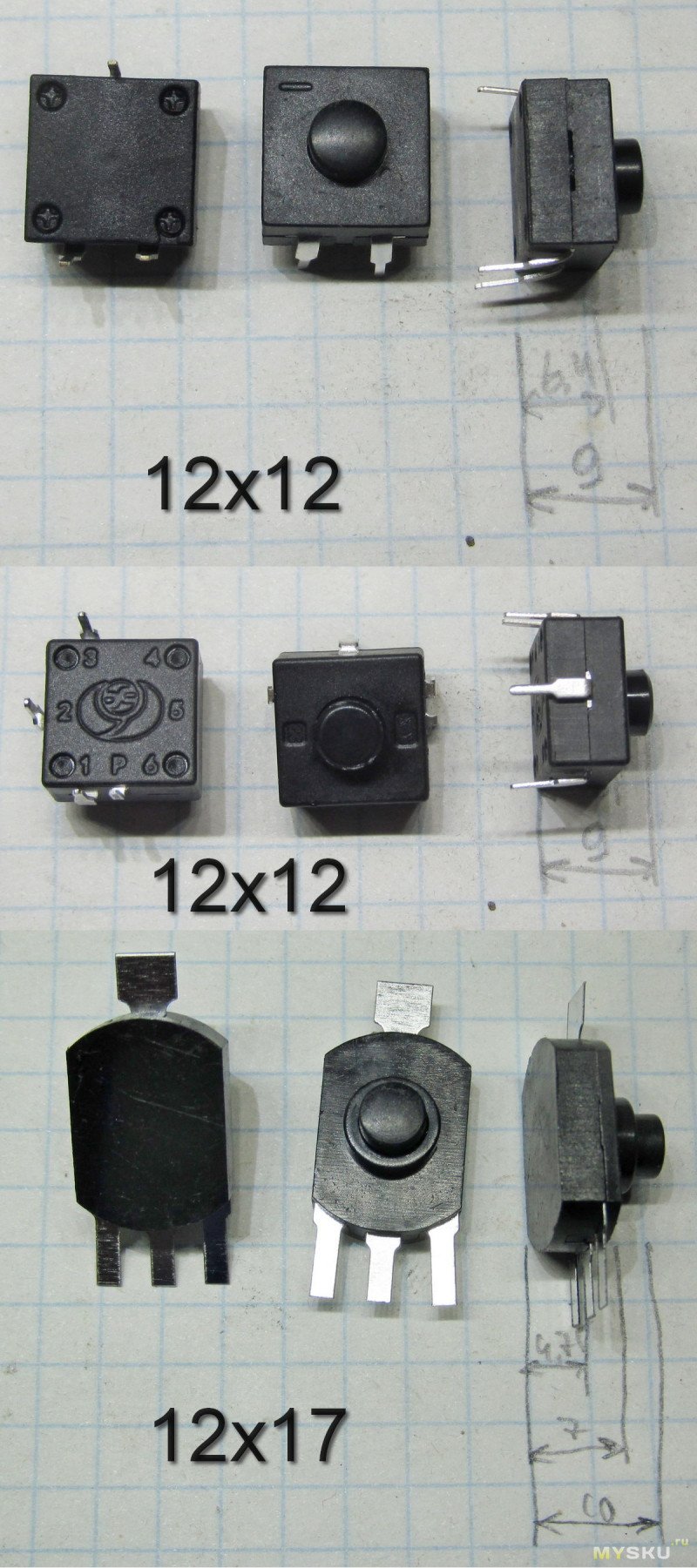

Внешний вид и размеры

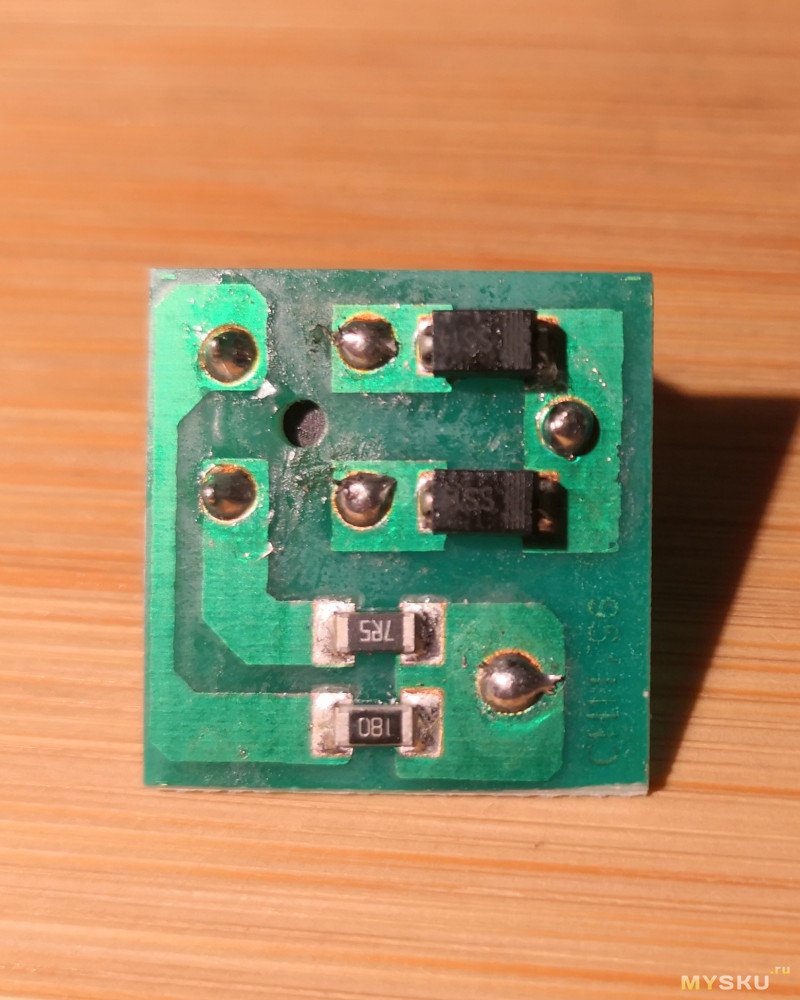

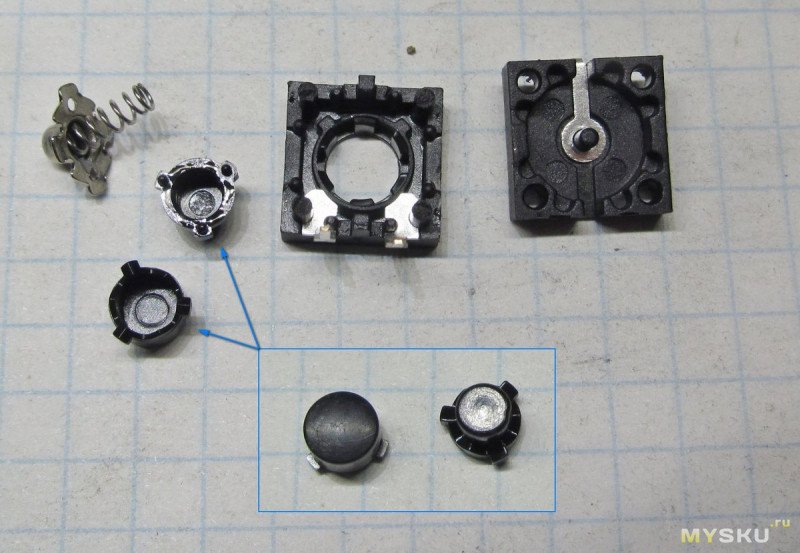

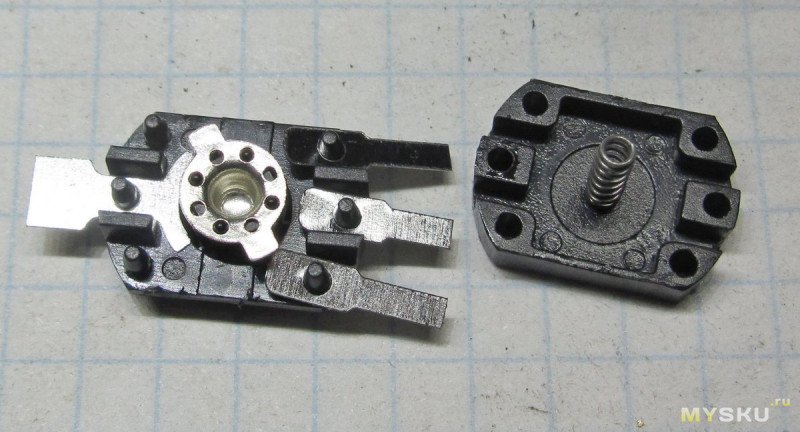

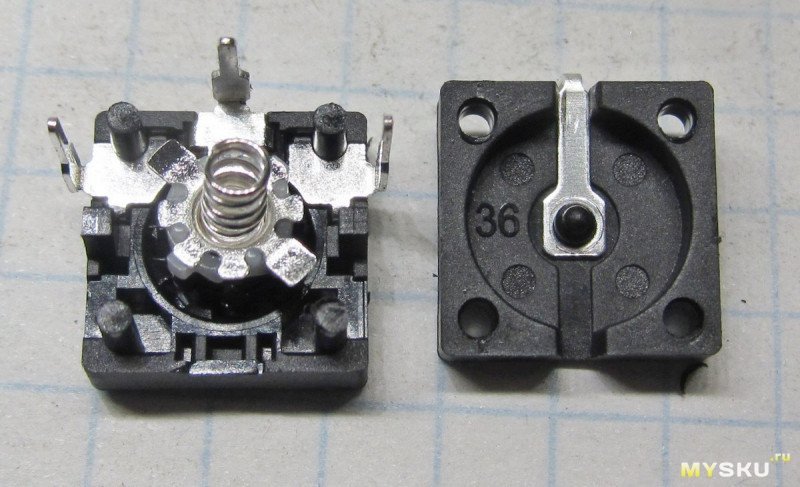

Кишочки. Принцип работы как у авторучки. При нажатии одна из частей кнопки проворачивается относительно второй на определенный угол, и фиксируется в этом положении, замыкая соответствующий контакт(ы) на центральный. Положений таких 6 или 8, но за счёт того что подвижный контакт имеет несколько выступов — делим на два (для обозреваемых. потенциально существуют и другие)

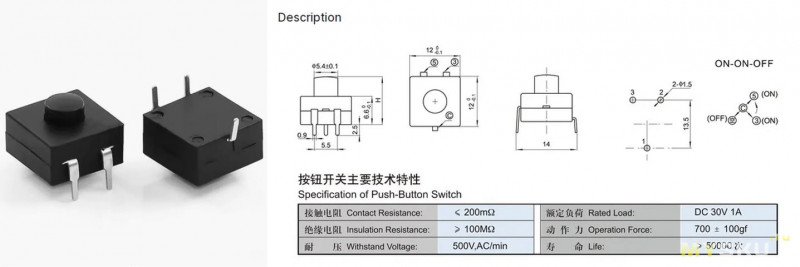

Для всех переключателей заявлен ток 1А. Проверим сопротивление контактов

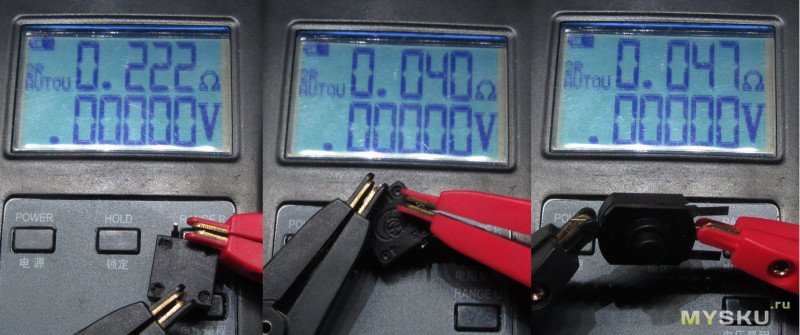

У первого типа почему-то сильно выше. Перепроверим при помощи лабораторника и вольтметра. Результаты другие, но первый тип всё равно заметно хуже.
Возможно приработается, но для больших токов я бы не рекомендовал. Странно что у первого типа сопротивление выше — и это для нескольких экземпляров. Ну и чтоб вы не подумали что я идиот — я проверил сопротивление у нескольких переключателей и в разных положениях, оно примерно одинаково внутри каждого вида независимо от положения.

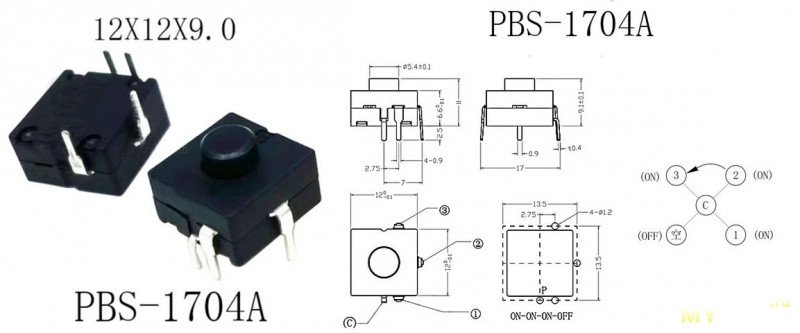

работает это всё примерно так:

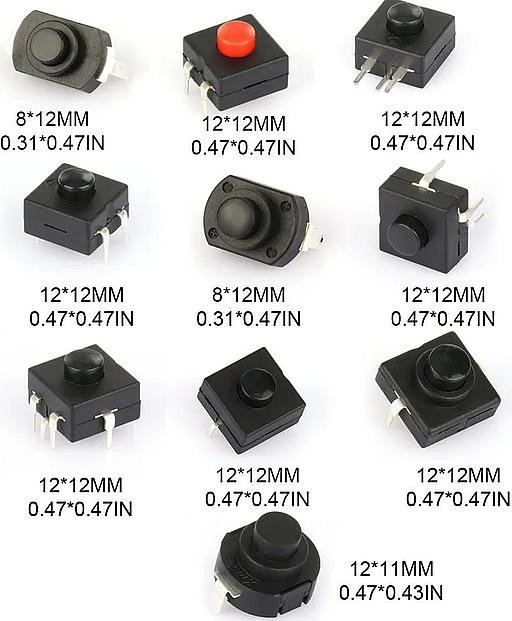

Как видим, потенциально переключатели 2 типа могут поддерживать до 6+выкл положений, но на практике даже 7-контактные я смог найти только на 3+выкл, но с попарным включением, и тут упоминается и прошлый вариант и вариант на 5 положений. Скорее всего есть и другие разновидности, желающие могут озадачиться поиском самостоятельно. Также существуют аналогичные переключатели в меньшем, 8*8мм корпусе, но существенно дороже с учетом доставки, и непонятно что там с внутренней схемой, так что покупать их ради интереса мне не сильно хочется — любопытство я уже удовлетворил обозреваемыми. Но например вот тут неплохой ассортимент, аж 10 разновидностей.
Резюмируя. Надеюсь, кто-то узнал из обзора о существовании такого нового для него вида переключателей. Я лично сталкивался с такими исчезающе редко, и мне было чертовски интересно, они дают новые потенциальные возможности при разработке или доработке различных устройств. Большие токи через них не погоняешь, но для коммутации чего-то слаботочного — весьма интересно, как по мне. Та же простая регулировка яркости в настольной лампе, переключение светильников теплый/холодный, или апгрейд потолочного светильника в машине, который управляется кнопкой на два положения, и либо включен, либо включается при открывании двери, а положения выкл у него нет…
В обзоре будет три модели переключателей
Номер один — на два положения и выкл
Номер два — на три положения и выкл — в аналогичном корпусе
Номер три — тоже на три положения + выкл в корпусе немного крупнее
Далее я буду обозревать их все кучей, потому что конструктивно и функционально они практически одинаковые.
Внешний вид и размеры
Кишочки. Принцип работы как у авторучки. При нажатии одна из частей кнопки проворачивается относительно второй на определенный угол, и фиксируется в этом положении, замыкая соответствующий контакт(ы) на центральный. Положений таких 6 или 8, но за счёт того что подвижный контакт имеет несколько выступов — делим на два (для обозреваемых. потенциально существуют и другие)
Для всех переключателей заявлен ток 1А. Проверим сопротивление контактов
У первого типа почему-то сильно выше. Перепроверим при помощи лабораторника и вольтметра. Результаты другие, но первый тип всё равно заметно хуже.
Возможно приработается, но для больших токов я бы не рекомендовал. Странно что у первого типа сопротивление выше — и это для нескольких экземпляров. Ну и чтоб вы не подумали что я идиот — я проверил сопротивление у нескольких переключателей и в разных положениях, оно примерно одинаково внутри каждого вида независимо от положения.
работает это всё примерно так:
Как видим, потенциально переключатели 2 типа могут поддерживать до 6+выкл положений, но на практике даже 7-контактные я смог найти только на 3+выкл, но с попарным включением, и тут упоминается и прошлый вариант и вариант на 5 положений. Скорее всего есть и другие разновидности, желающие могут озадачиться поиском самостоятельно. Также существуют аналогичные переключатели в меньшем, 8*8мм корпусе, но существенно дороже с учетом доставки, и непонятно что там с внутренней схемой, так что покупать их ради интереса мне не сильно хочется — любопытство я уже удовлетворил обозреваемыми. Но например вот тут неплохой ассортимент, аж 10 разновидностей.
Резюмируя. Надеюсь, кто-то узнал из обзора о существовании такого нового для него вида переключателей. Я лично сталкивался с такими исчезающе редко, и мне было чертовски интересно, они дают новые потенциальные возможности при разработке или доработке различных устройств. Большие токи через них не погоняешь, но для коммутации чего-то слаботочного — весьма интересно, как по мне. Та же простая регулировка яркости в настольной лампе, переключение светильников теплый/холодный, или апгрейд потолочного светильника в машине, который управляется кнопкой на два положения, и либо включен, либо включается при открывании двери, а положения выкл у него нет…
Самые обсуждаемые обзоры
| +82 |
4103
80
|
| +22 |
2092
55
|
| +76 |
3042
46
|
У первого 30В на 1А а у двух остальных какие параметры?
у меня кнопок полно но таких не было
сейчас выписал 20 штук (жадность) :)))
А именно — скорее всего попалось полностью стальное исполнение (стальные хромированные контакты и пружинка, а в нормальных — латунные лужёные контакты и бронзовая лужёная пружинка).
P.S. в них ещё можно контакты доставлять/убирать и лепесток лишний на центральном контакте отрезать/перемещать. Так можно менять количество и алгоритм позиций в некоторых пределах.
P.P.S. в отличие от движковых многопозиционников, эти переключатели обладают одной удобной возможностью: подключать к входу синхронно два независимых выхода.
Вкратце:
Если вот этому переключателю добавить ещё два выходных контакта на другую сторону, но не отрезать лепесток от центрального, то у переключателя по прежнему останется три позиции, но в каждой из них он будет подключать ко входу по два противоположных контакта вместо одного. при этом когда они отключены — то и между собой разомкнуты. Очень удобно использовать для подключения независимых цепей (когда при использовании линейного многопозиционника приходится добавлять диодную развязку).
напИсалнаписАл )))но в целом-то применение ограничено только фантазией
Спасибо, не знал о таких кнопках.
А вот третий хорош.

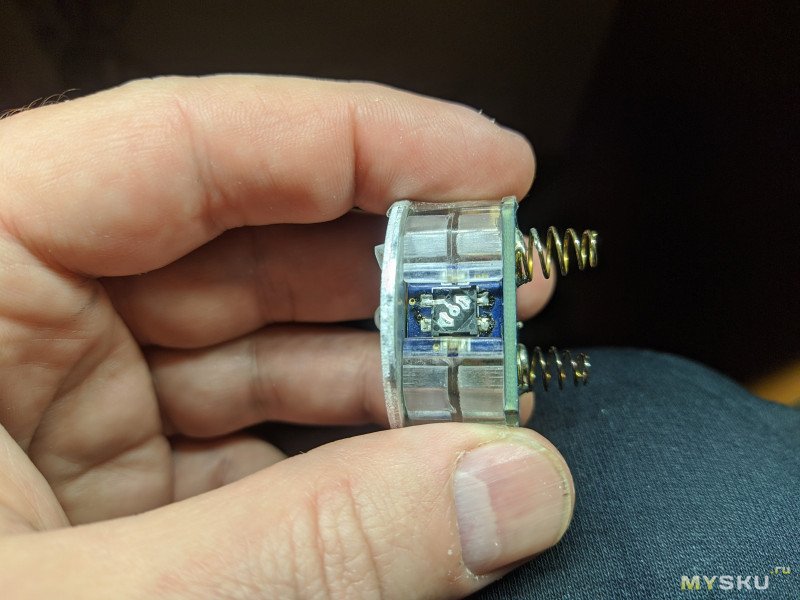

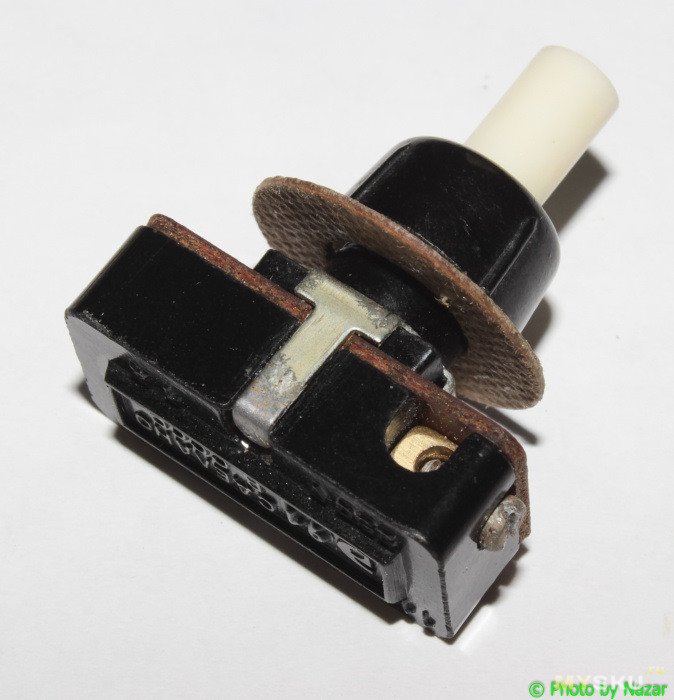

тот же принцип работы (фото из сети)
