Заметка про Y-конденсатор ( китайский)

  Зашел сегодня (05.03.26г.) на свою страничку на Муське.   А там оказывается у меня юбилей пребывания на Муське. Десять лет!  На всплеске эмоций поделился радостью  вот тут. И посоветовали мне отпраздновать это дело.  Я долго думал и решил, что неплохо было бы отметить юбилей написанием чего-нибудь полезного. На обзор меня не хватило, но вот в жанре «Заметка»  попытаюсь.

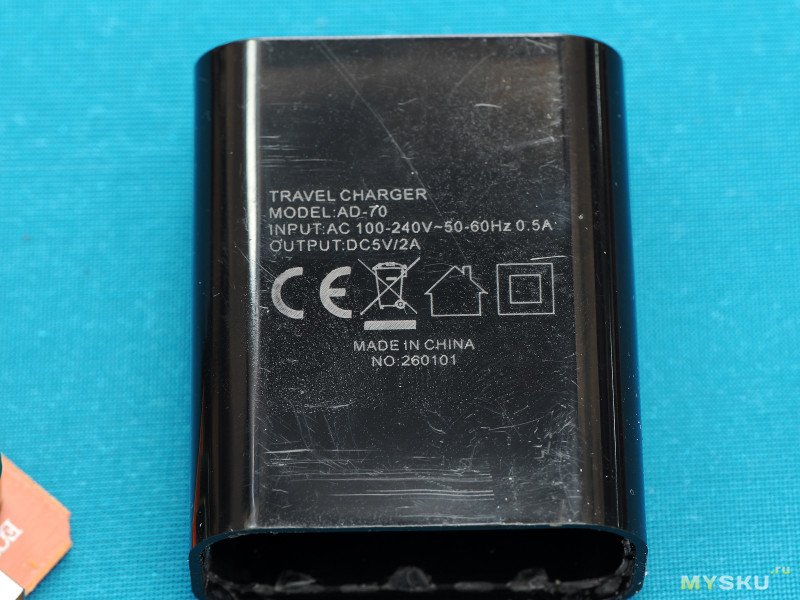

 Итак, на всплеске неоправданного оптимизма  и наивной веры в китайский гений ( десять лет опыта :-) ) был куплен очередной  дешевый БП — сетевой адаптер.  Почему именно этот.  А он с виду двухамперный/десятиваттный, а продавец написал, что он умеет 20 Ватт. Любопытно же.   Блок приехал, был посмотрен осциллографом на предмет пульсаций. Оказались неприлично большими!  В таких случаях я не расстраиваюсь, а вскрываю БП, чтобы допаять на выход танталовый электролит. Или два (и с дросселем). Как правило, этого хватает.

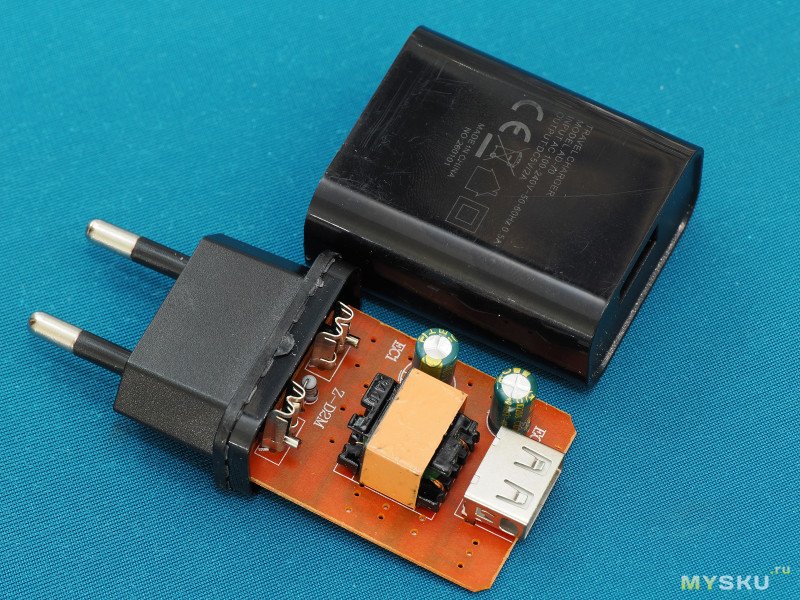

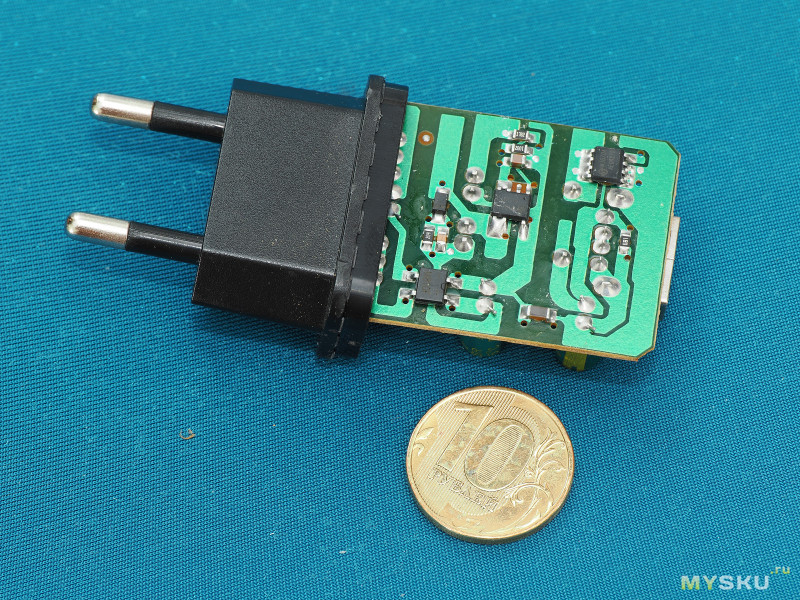

 Вскрыл. Минимализм в наличии.

Нужно сказать, что блок дешевенький, но  не совсем безнадежный. Пульсации фильтруются до уровня 100 мВ, на выходе у него не Шоттка, а микросхема синхронного выпрямителя. Выходной ток ограничивается на уровне 1,95 А ( почти дотянул :-) ). Но заметка не про сам блок. Смотрим дальше и  .....

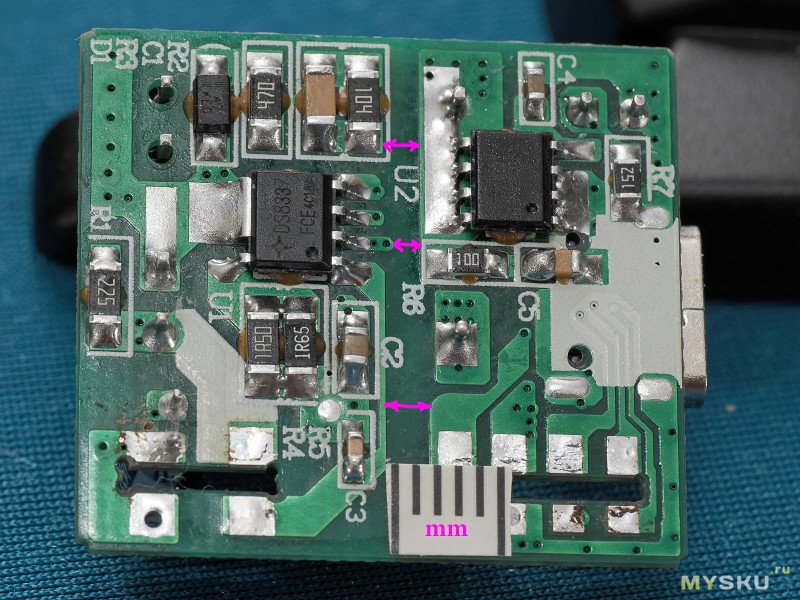

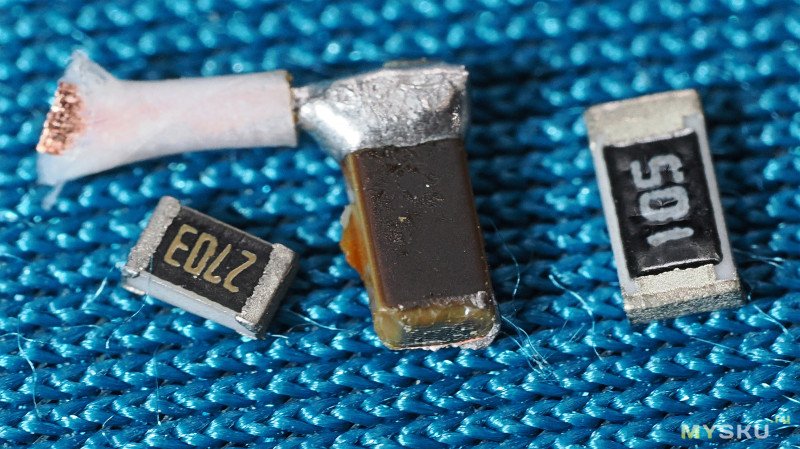

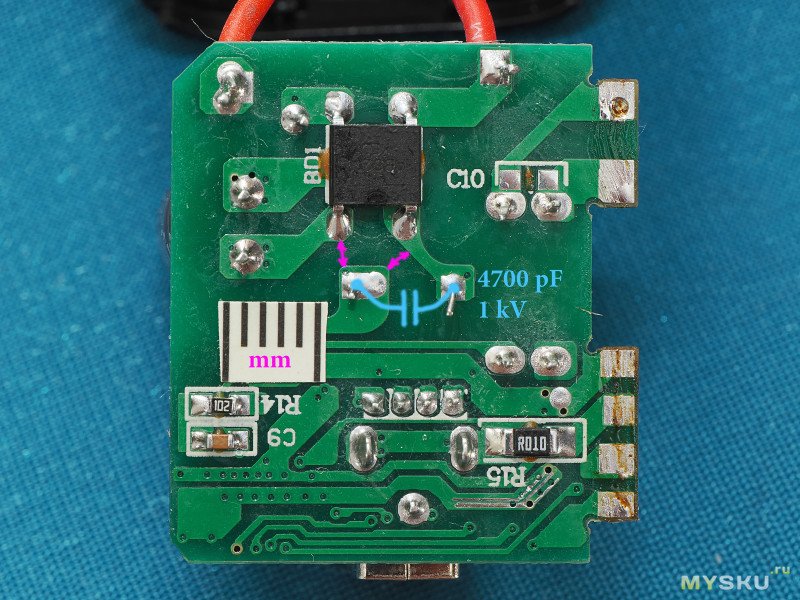

А что это? А это такой необычный  SMD (!)  китайский Y-конденсатор. Типоразмер 1206 у чип-резистора справа. Слева — резистор 0805.  Сам конденсатор тут уже после испытаний, у него немножко отвалился один  вывод.

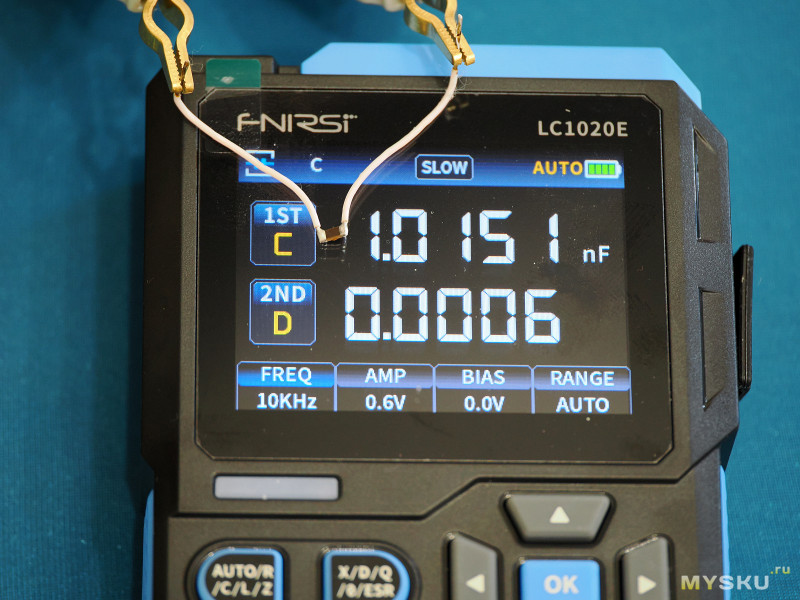

Емкость — 1 нанофарада.

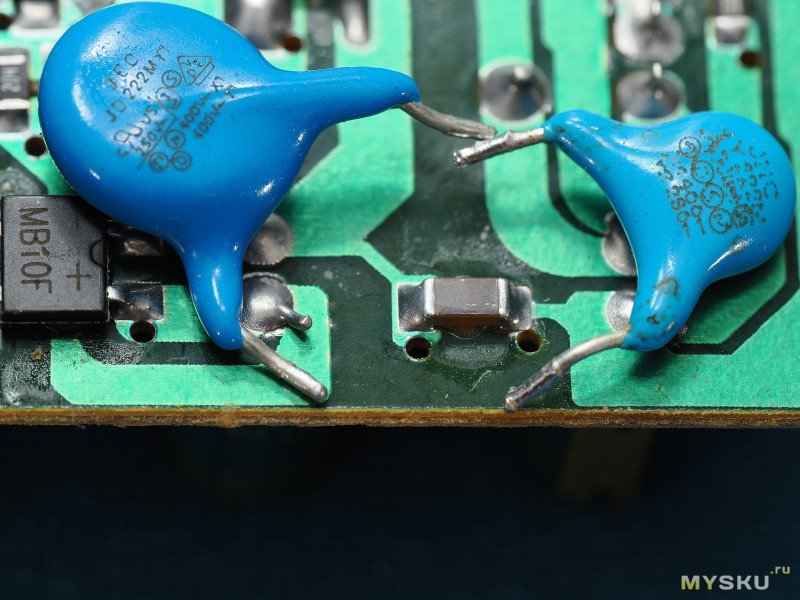

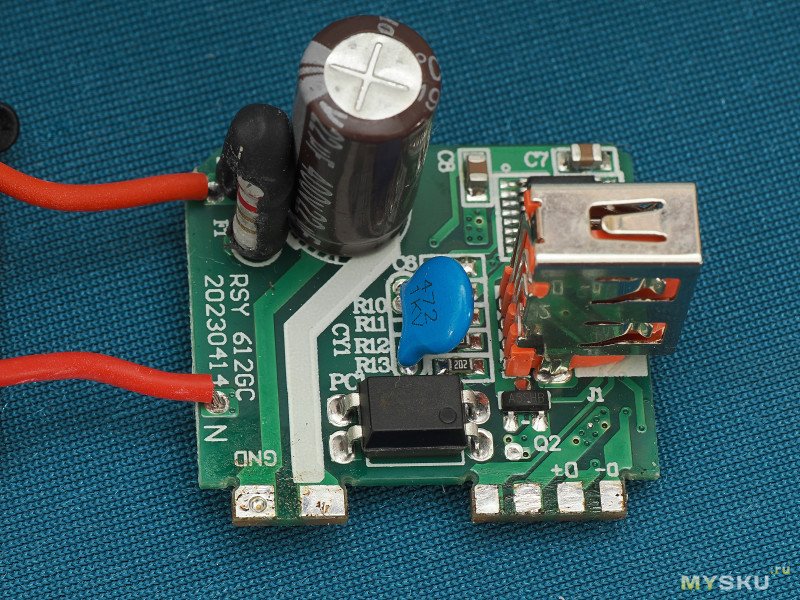

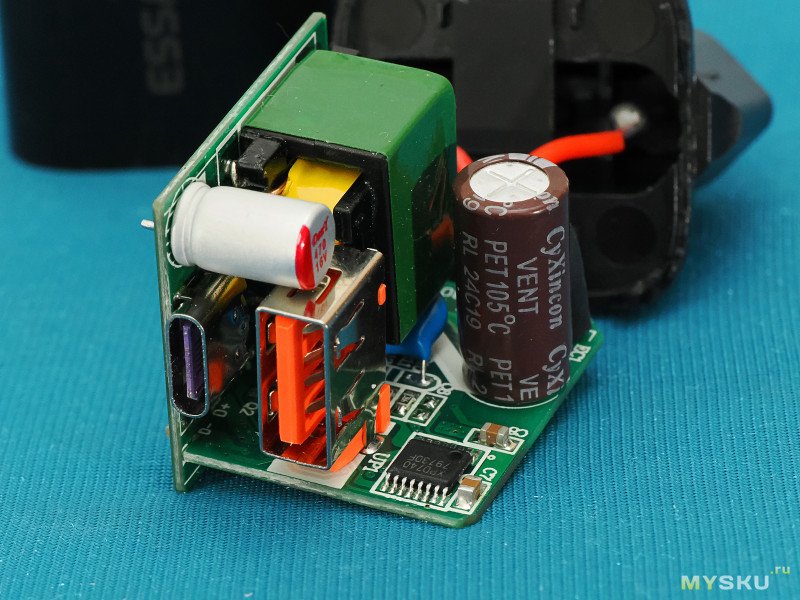

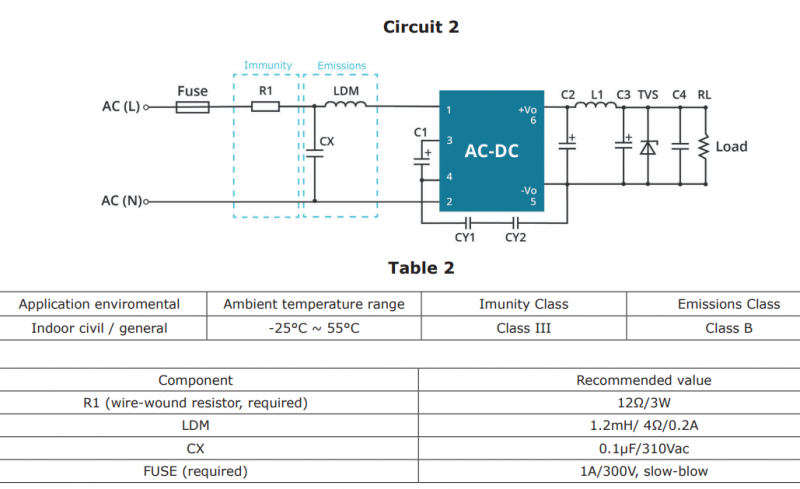

А должны стоять синенькие, как на  следующей картинке.

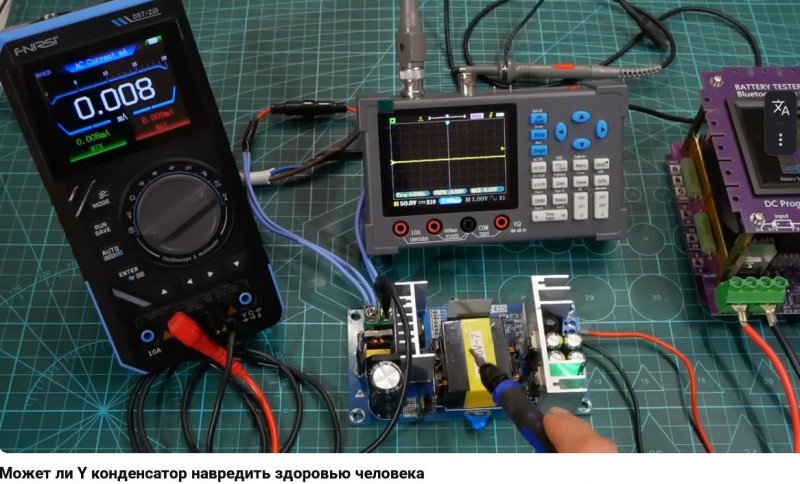

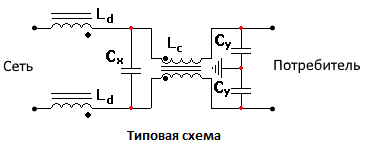

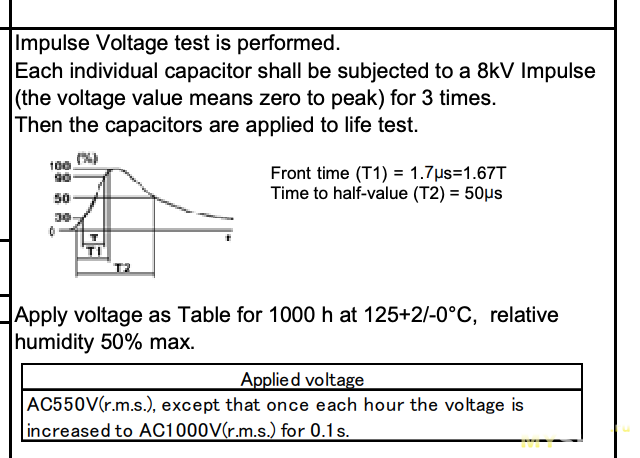

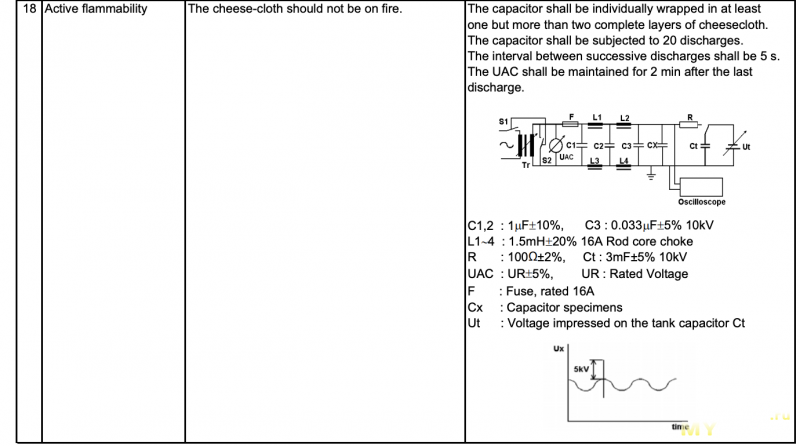

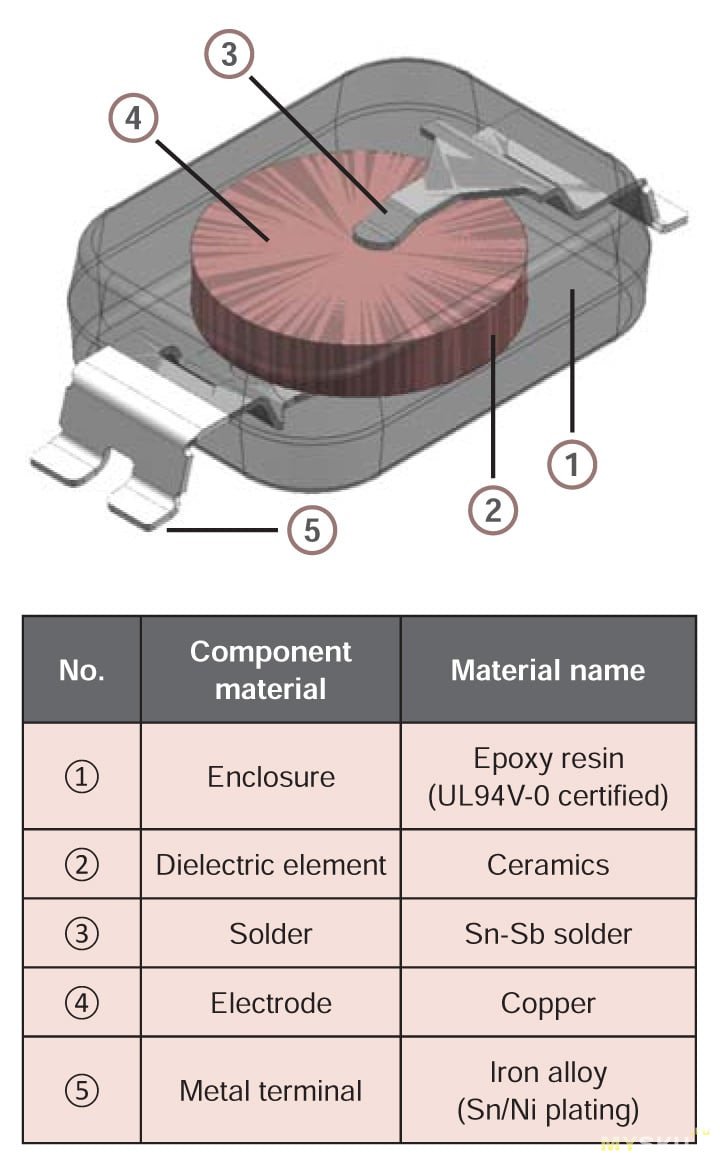

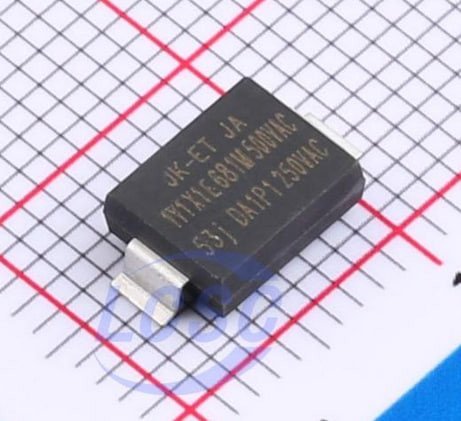

Углубляться для чего нужен Y-конденсатор  не буду.  На Муське была  статья uncle_sem.  А в статье три ссылки (на блог Кирича).  Отмечу, что при наших вилках (без заземления или Schuco) не всегда очевидно чего от Y-конденсатора больше: вреда или пользы. Здесь же речь о том, что не бывает (мне так кажется) чип-конденсаторов с напряжениями пробоя 2… 5....8 кВ.  До 600В ( или около того ) есть какие-то чип конденсаторы у фирмы Мурата.  Захотелось проверить как же нас могут «подставить» наши азиатские друзья.

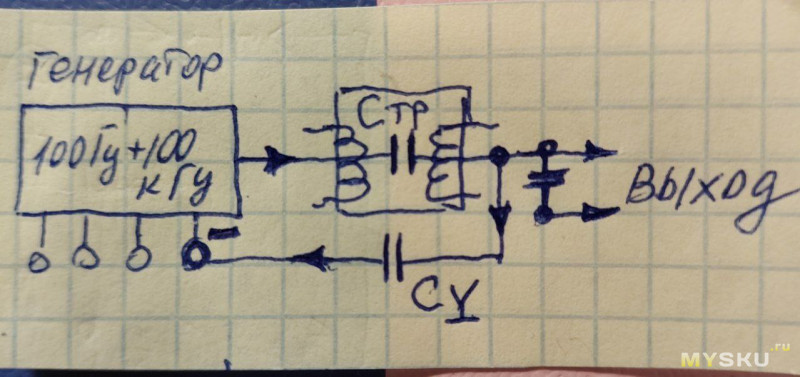

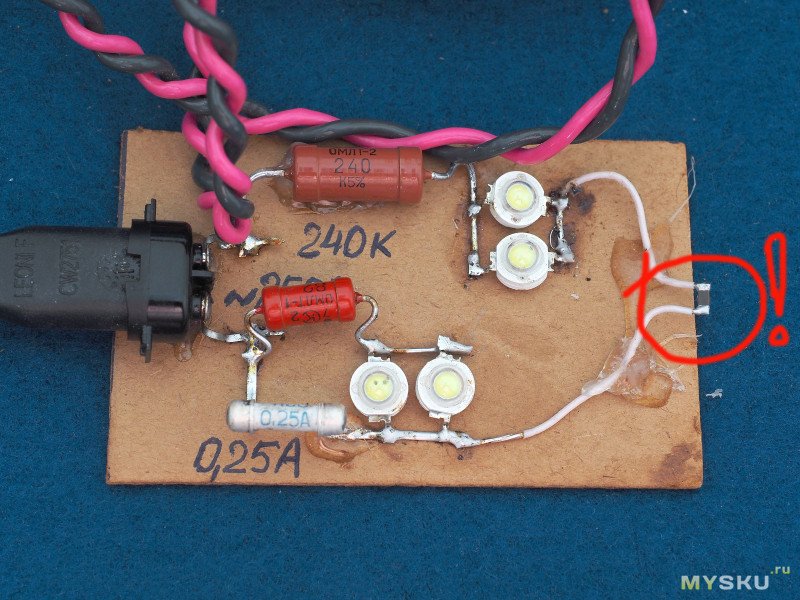

Был быстренько собран стенд на картонке.

И подключен к ЛАТРу. ЛАТР выдал ~258 В и больше не смог! А чип-конденсатор целенький.  То есть, это все-таки не обычный низковольтный чип-конденсатор ( 50...200 в).  Пришлось к ЛАТРу подключить транс, а его сетевую обмотку использовать как повышалку. Чудес более не случилось. При переменном  напряжении примерно 280 В (на самом деле нужно еще вычесть примерно 30 вольт, которые «падают» на резисторе 240 кОм) конденсатор без звуковых и прочих эффектов приказал… Но, правда, ушел в обрыв, а не в КЗ. К сожалению, это лотерея. Надеяться нельзя.

Вывод: китайские БП вскрывать обязательно. Y-конденсатор (даже правильный) лучше выпаять.
