БП(ЗУ) FLARX 18Вт из Фикспрайса

В комментарии к обзору компактного маломощного БП(ЗУ) Aukey Omnia 2 20W подсказали, где можно ещё дешевле прикупить и компактное и маломощное. Под cut обзор, тестирование и разборка 18Вт БП(ЗУ) из Фикспрайса.

Зачем

У меня компактные и маломощные (до 20Вт) зарядки, используются чаще чем мощные (65+ Вт). Недавно тестировал такую и в одном из комментариев попросили сделать «перетест» подобной за 199р. из Фикспрайса.

Условно «брендовые» БП до 20 Вт от компаний Essager, Asometech, Kuulaa, Toocki, мне попадаются по 350-500р. и изредка 300р на распродажах. При этом, по опыту моему и моих друзей и знакомых, качество их, обычно вполне приемлемое и ими можно пользоваться без особых опасений.
А тут всего-то 199р. и на полке магазина. Ну интересно же :) Зашёл по пути в ближайший ФиксПрайс и купил эту зарядку.

Внешний вид и характеристики

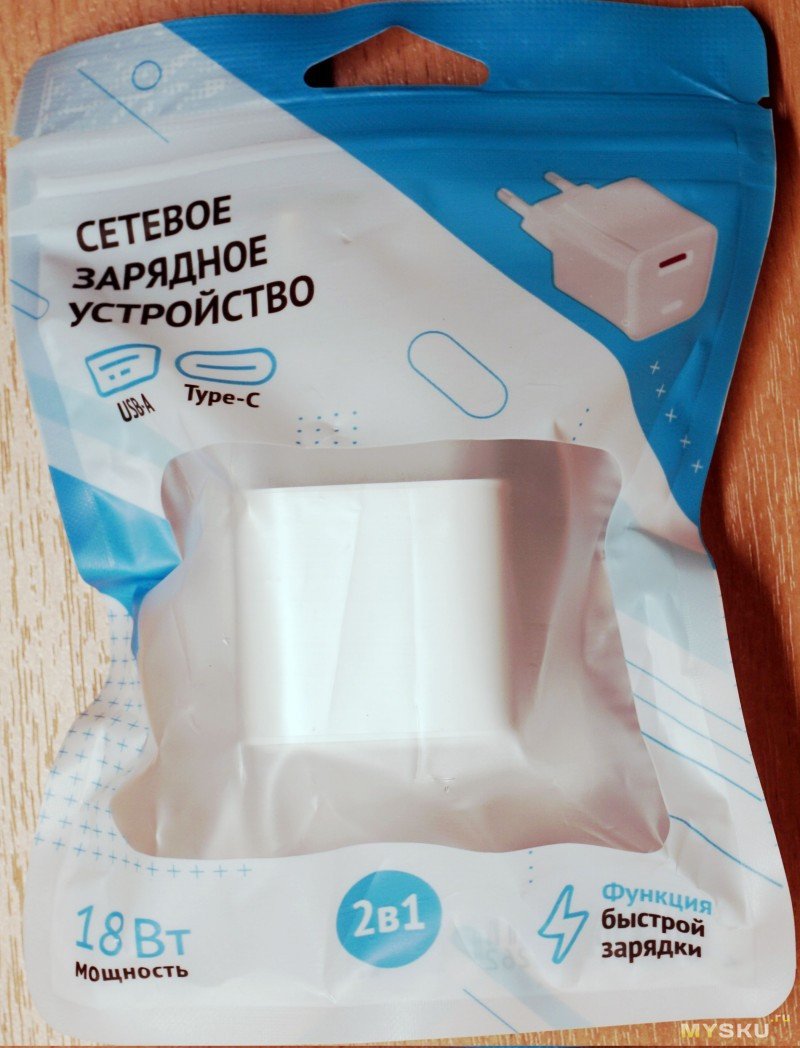

Устройство поставляется в Zip-пакете, без бренда. Внутри сам БП.

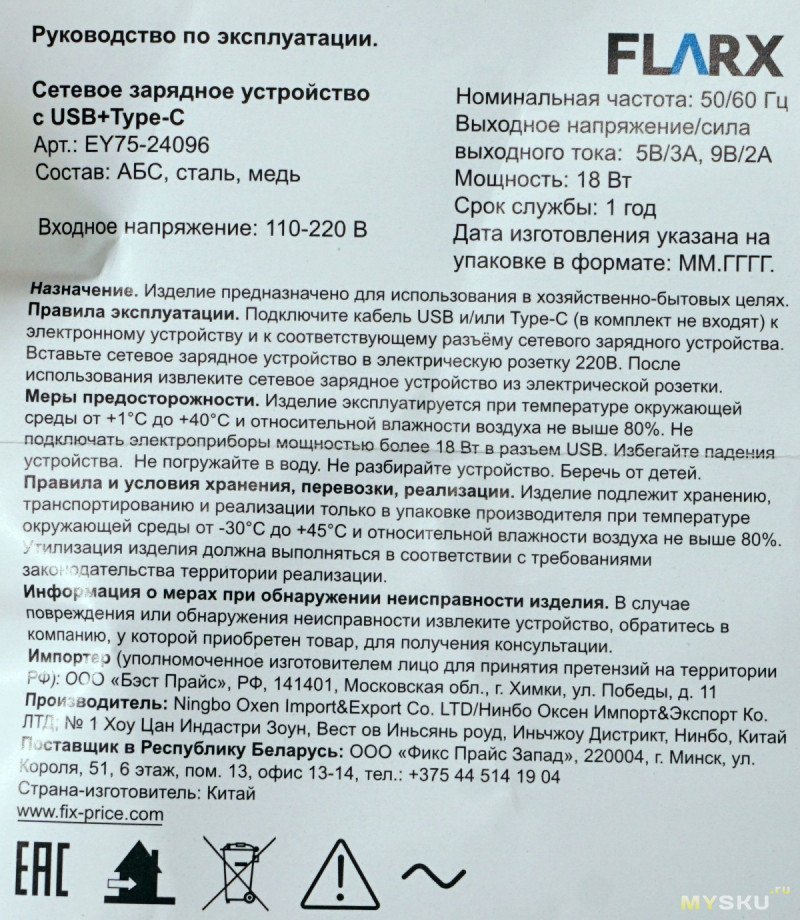

И односторонний листочек инструкции, из которого понятно, что устройство всё же имеет бренд — FLARX. Там указаны основные режимы — 5В/3А и 9В/2А (18Вт).
И на пакете, и в инструкции указано, что к ЗУ НЕ надо подключать чего-то, мощнее 18Вт. Может перевод такой кривой, а может заранее переживают, что БП «не вывезет». Ну и как обычно, настоятельно рекомендуют не ронять, не топить, детям не давать и не разбирать.
Почему разбирать нельзя, не понятно ;)

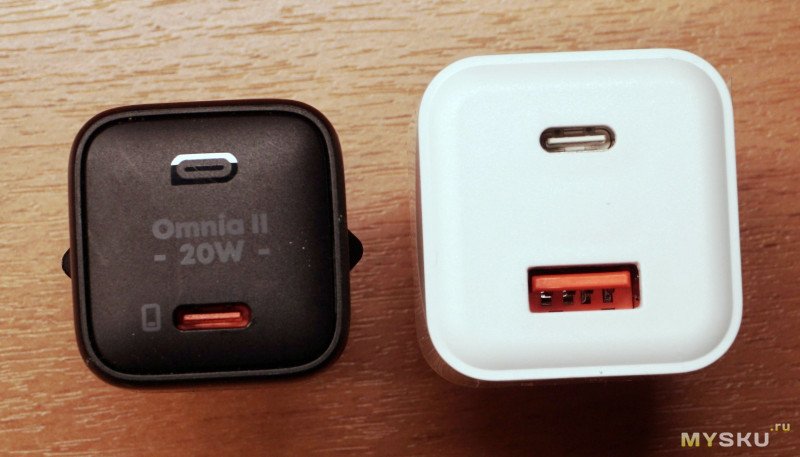

Первое, что в глаза бросается: а по габаритам он уже далеко не такой компактный, кубик чувствительно побольше, чем Aukey Omnia:

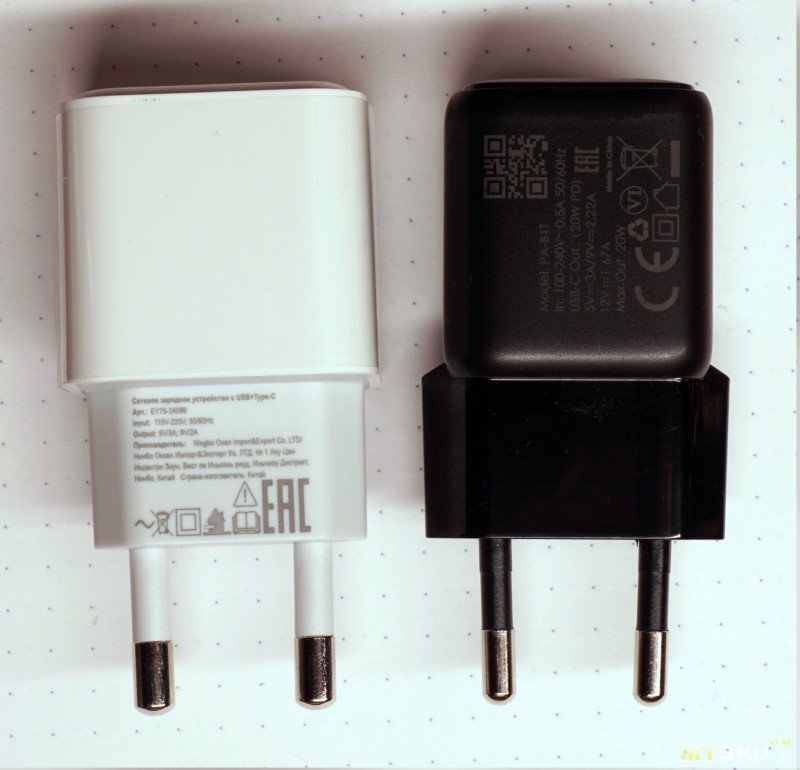

Размеры кубика: ~35 x 36 x 33 мм (72 мм с вилкой):

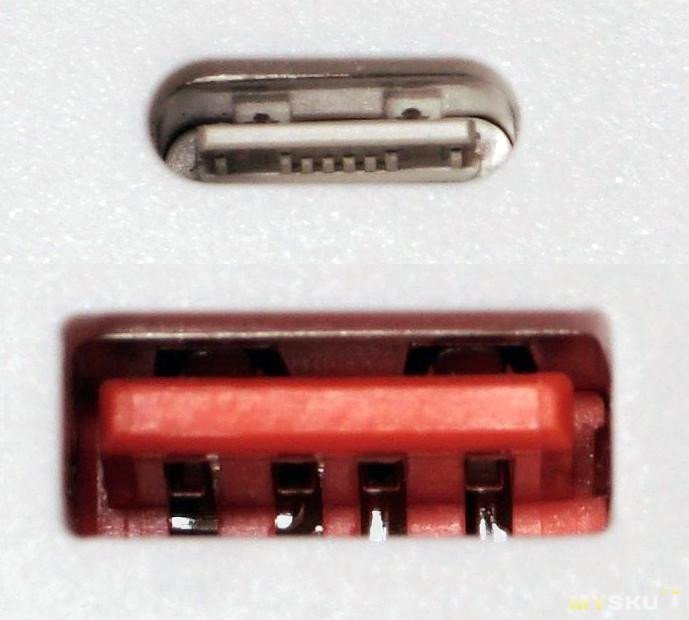

Зато, в отличии от Omnia тут есть и Type-C (без SSTX,SSRX) и Type-A.
Вес — 47 грамм.

Тестирование

Потребление без нагрузки, если верить ваттметру ~10 мА.

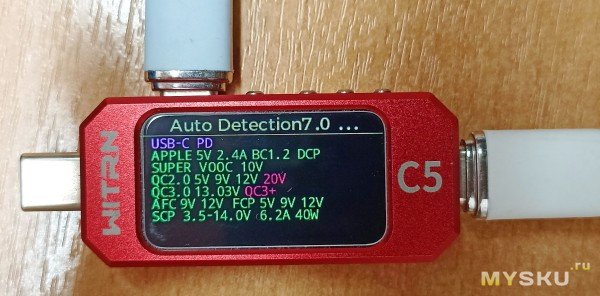

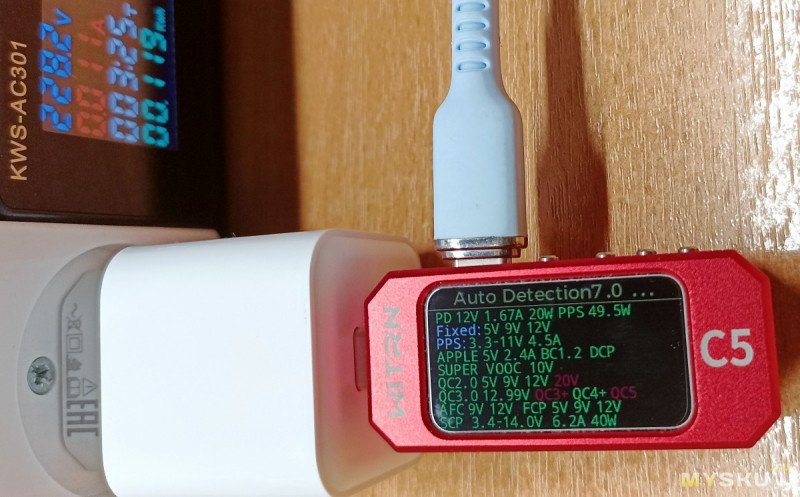

На порту C, USB-тестер нашёл, кажется, вообще всё, про что знает:
С таким набором протоколов, возникают разные мысли, особенно про 49.5Вт PPS. Да и 6.2А для Huawei выглядит тоже сильно подозрительно.

И по Type-A БП тоже прям почти на всё согласный.
Особенно такое обилие поддерживаемых протоколов контрастирует со скромными 5В/3A и 9В/2А, указанными и на пакете и в инструкции и даже на корпусе.

Ладно, посмотрим, как он под нагрузкой будет себя вести. Начну с Type-C.

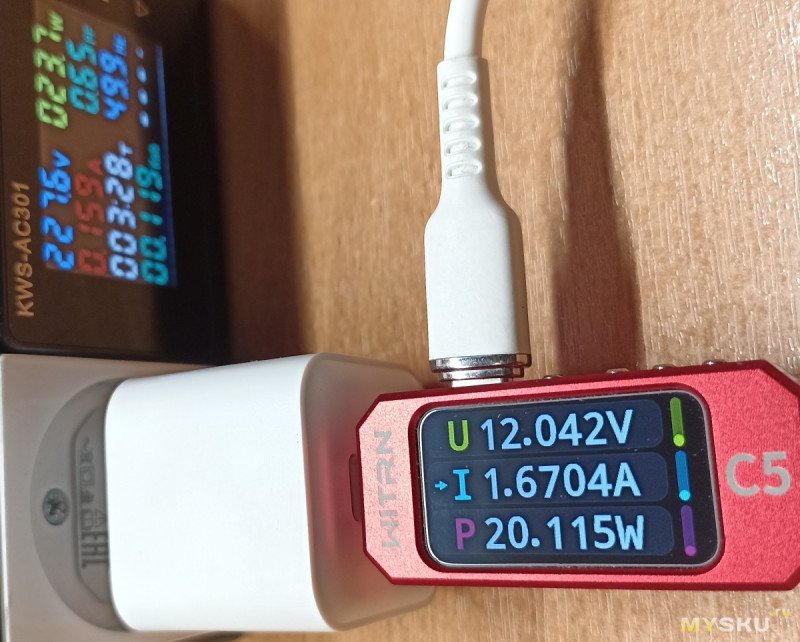

Тут оказалось, что с PD-триггером, 12 В он и правда включает. И 20 Вт тоже отдает, прогнал минут 10, без особого перегрева.

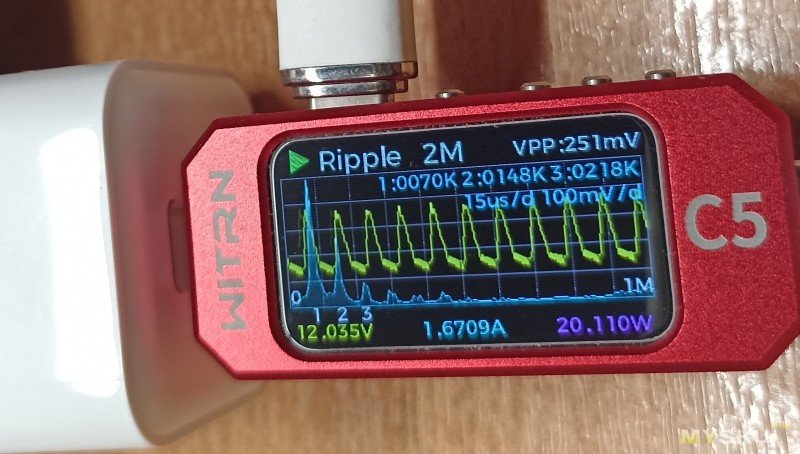

От сети в таком режиме потребляет чуть меньше 24 Вт. А вот пульсации в 250 мВ не особо порадовали:

Дальше решил проверить, как именно работает защита. После ~1.8 A напряжение начинает плавно снижаться, и при 2 А выдает чуть меньше 12 В и 22 Вт. А дальше снижение идет более резко, но не до нуля. После ~4А на выходе 3.3 В и ниже не снижается даже до 5 А. Нагрев при этом присутствует, но перегрева на корпусе не ощущается. А дальше появился тот самый запах, предшествующий выходу волшебного дыма, ну и БП отключился до нуля. Попробовал убрать нагрузку, БП включил выход, но отдавал только 5 В. Уже подумал, что спалил его, но после выключения из розетки и подключения, всё снова заработало в штатном режиме, видимо уже по температуре защита сработала. Ох, видимо, не зря пишут не грузить ему больше 18 Вт, что-то знают ;)

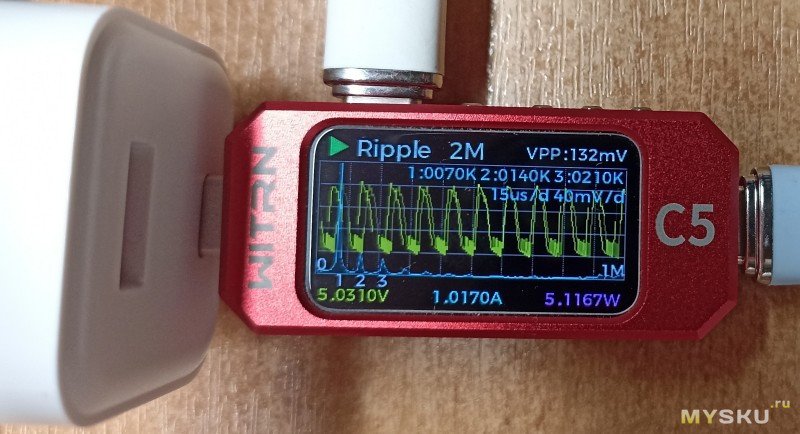

Ещё проверил пульсации на 5 В. Даже на 1 A ~130 мВ. Многовато.

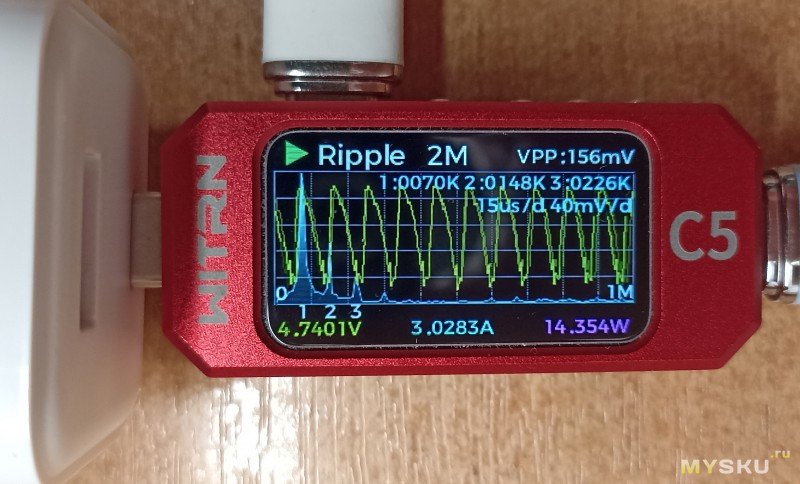

А на 5 В и 3А уже ~160 мА, ещё и напряжение снизилось до ~4.74 В.

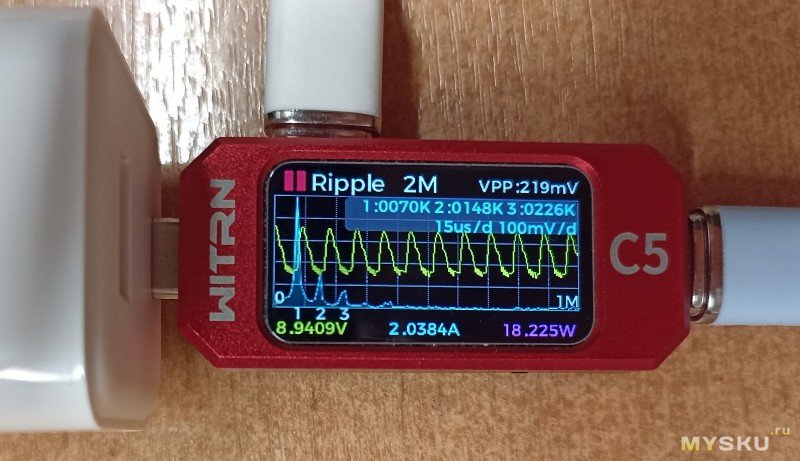

На 9 В и 2 А, ~18 Вт — пульсации достигают ~220 мВ.

Через TypeC POCO заряжается на ~20Вт (PPS 4 9.7 В, 2.2 А). Сенсор не глючит, несмотря на пульсации больше 200 мВ.

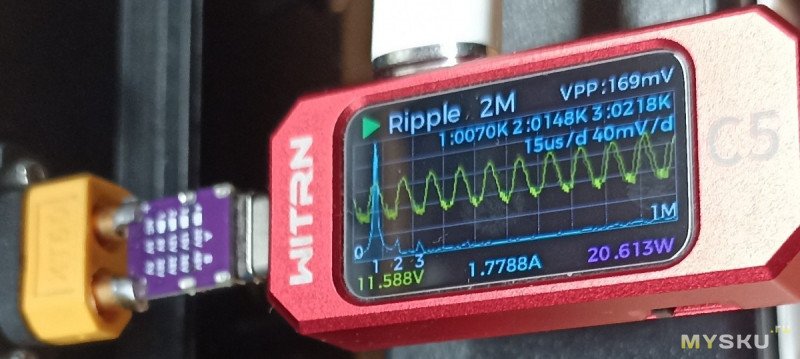

На Type-A сходное поведение, так же триггером включились 12 В только по QC2.0. Так же 20 Вт отдаются, но тут пульсации чуть поменьше ~170 мВ.

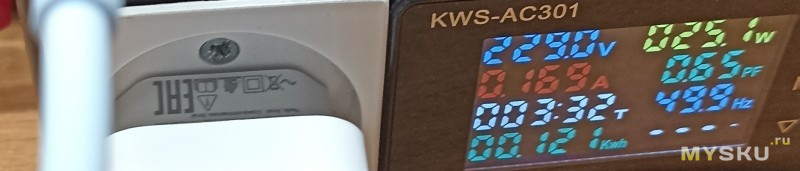

И совсем чуть больше ~25 Вт потребляет от сети:

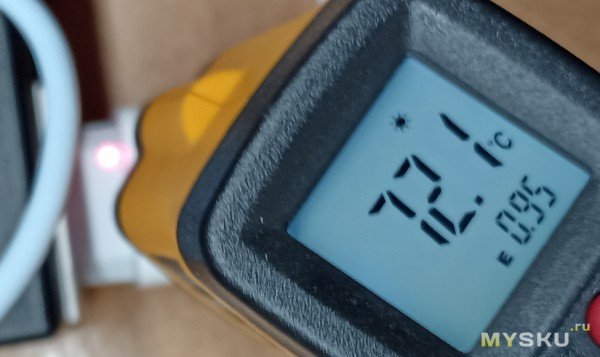

Нагрузил TypeC на штатные 18 Вт (9В/2А) в течение получаса. Температура в комнате ~27 градусов. Корпус ощутимо нагрелся спустя 15 минут, пирометром на корпусе поймал чуть больше 70 градусов.
Дальше ловил точечно и до 80 градусов на корпусе, но пальцы не обжигались. Всего через полчаса тест прекратил, поскольку дальше более сильного нагрева не зафиксировал.

Про перезагрузки
TypeC, если было 9 В или 12 В, при подключении нагрузки на TypeA не перезагружается, но напряжение сбрасывается до нуля, и устанавливается в 5 В. При отключении TypeA возвращается к 9 В (или 12 В) спустя ~5-7 секунд.
TypeA, при подключении (и отключении) любой нагрузки к TypeC перезагружается.

А что внутри?

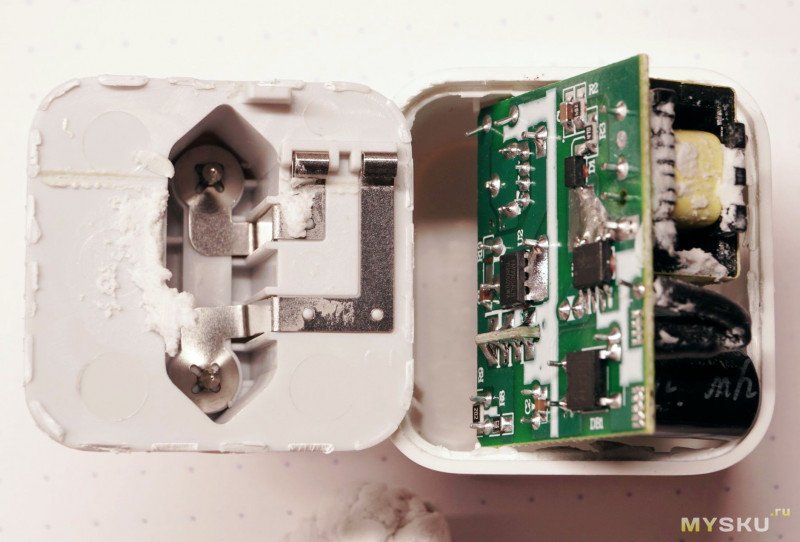

В прошлом обзоре многие просили разобрать Aukey. Но там я не увидел, как его разобрать без разрушения. В отличии от Aukey, FLARX разбирается легко, достаточно подковырнуть площадку сетевой вилки. К контактным площадкам основной платы, вилка присоединяется через пружинные контакты, удобно:

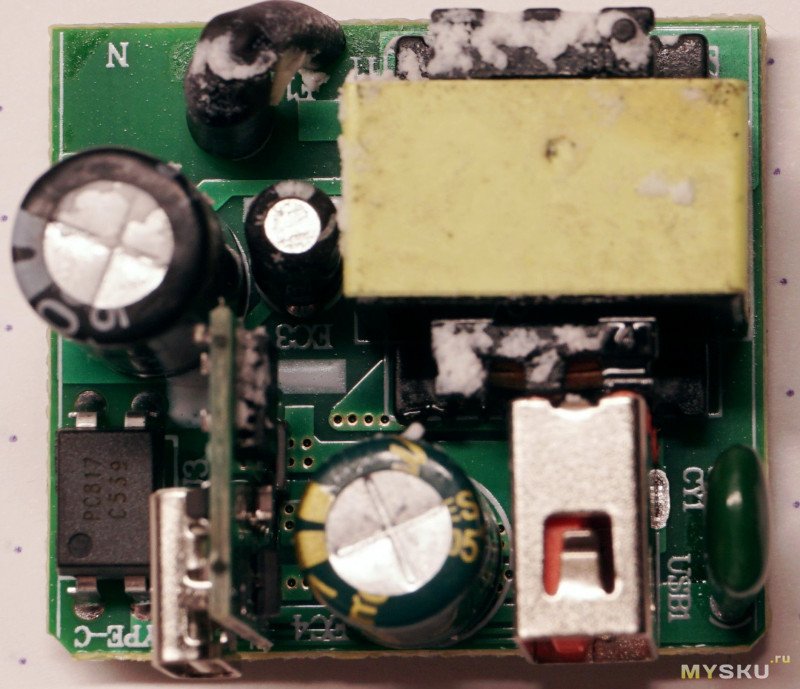

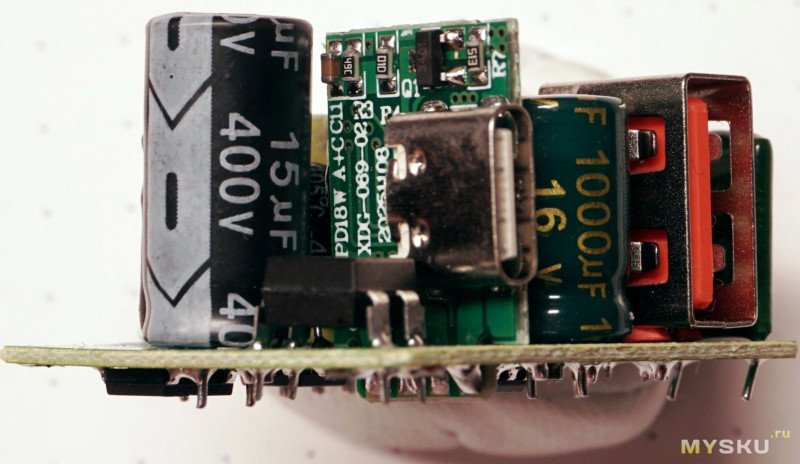

Верхняя сторона платы:
Плата контроллера порта TypeC:

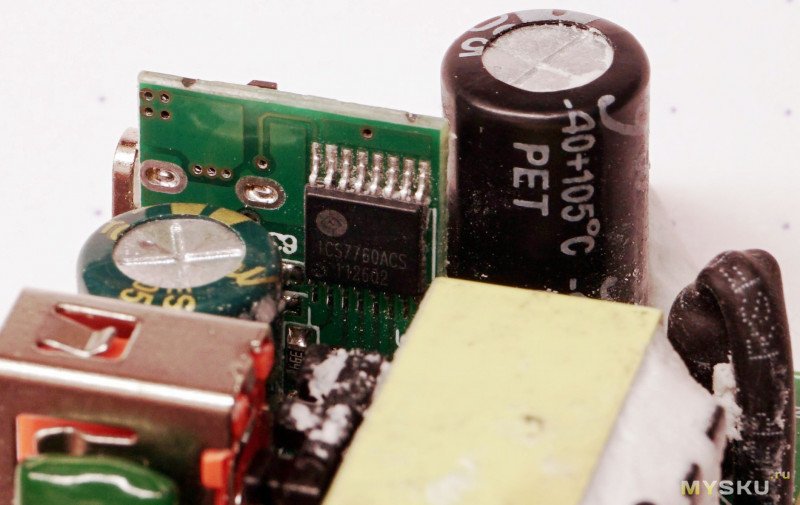

Чип PD контроллера ics7760acs с обратной стороны платы порта TypeC:

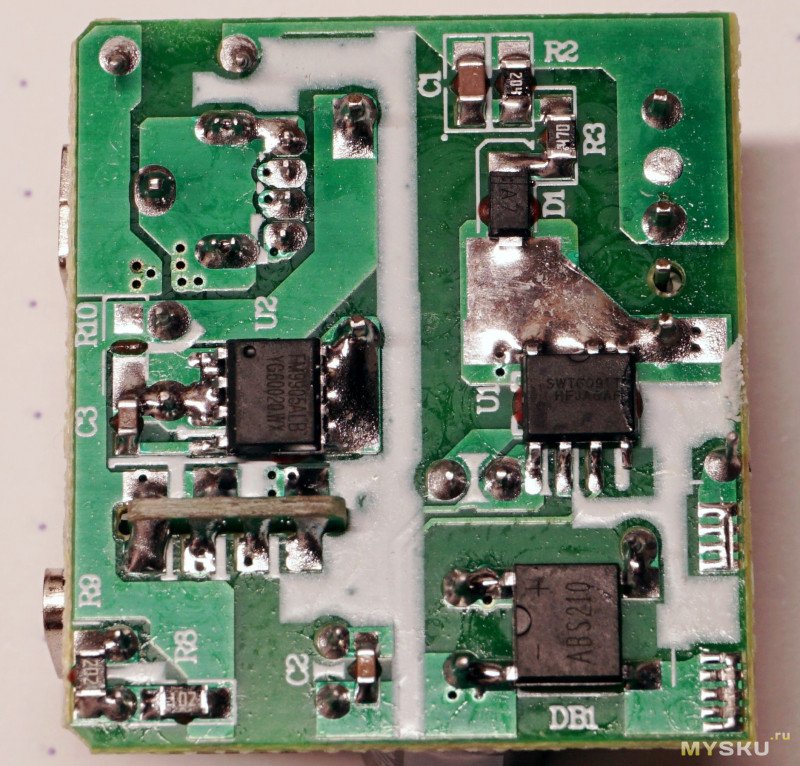

Чипы с обратной стороны основной платы:
Про FM9905ALB пишут, что синхронный выпрямитель. А про SWT6091T ничего не нашёл.

Мало что понимаю в компактных импульсных блоках питания, поэтому прокомментировать технические решения не смогу, понравилось только, что легко разбирается ;)

Пластик корпуса так себе: начинает плавится при температуре 130 градусов. Зажигалкой поджигается, горит некоторое время, но не разгорается, тухнет. Негорючим я бы его не назвал.

Выводы

Есть порты Type-A и Type-C и протоколы быстрой зарядки. Свои 18 Вт отдает и можно даже сказать, что заявленным характеристикам он соответствует. И хотя пульсации на 9 В в 140 мВ это существенно выше общепринятого 1%, но с другой стороны, нигде не обещали меньше или больше. Сенсор на моем POCO работает нормально при зарядке этим БП.

И даже 20 Вт на 12 В он может. Правда и тут пульсации в 170-250 мВ в таком режиме существенно превышают тот самый 1%.

Защита по перегрузке тут работает немного странно, возможно просто я с таким поведением впервые сталкиваюсь. Предполагаю, что она работает «не до конца» давая сработать защите по перегреву. Судя по выдаваемым протоколам, такое ощущение, что контроллер протоколов прикрутили не «к тому БП». Лично мне такое поведение не очень понравилось.

Нагрев при полной мощности ощутимый и заметный, но за пределы нормы (в моём понимании) не выходит. И всё же, я бы поостерёгся оставлять его надолго без присмотра на полной мощности.

В общем, такой БП за 199р. вполне можно использовать для зарядки или питания чего-то, что не очень сильно жалко :). А учитывая особенности работы защит и не особо хороший пластик корпуса, обязательно желательно без присмотра его надолго не оставлять.
