Индикатор заряда АКБ - хороший, есть нюансы
- Цена: 120 р
- Перейти в магазин
Универсальный индикатор напряжения от 7 до 55v для АКБ разных типов: обычные Li-ion, литий — железо — фосфатные LiFePo, и даже для свинцовых от 12 до 48v. В приборчике можно запрограммировать параметры, которые запоминаются в энергонезависимой памяти, и не теряются при отключении от АКБ.

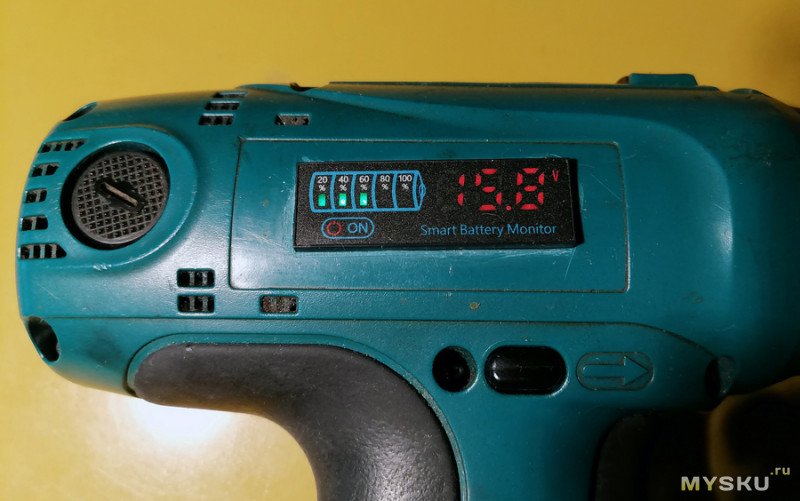

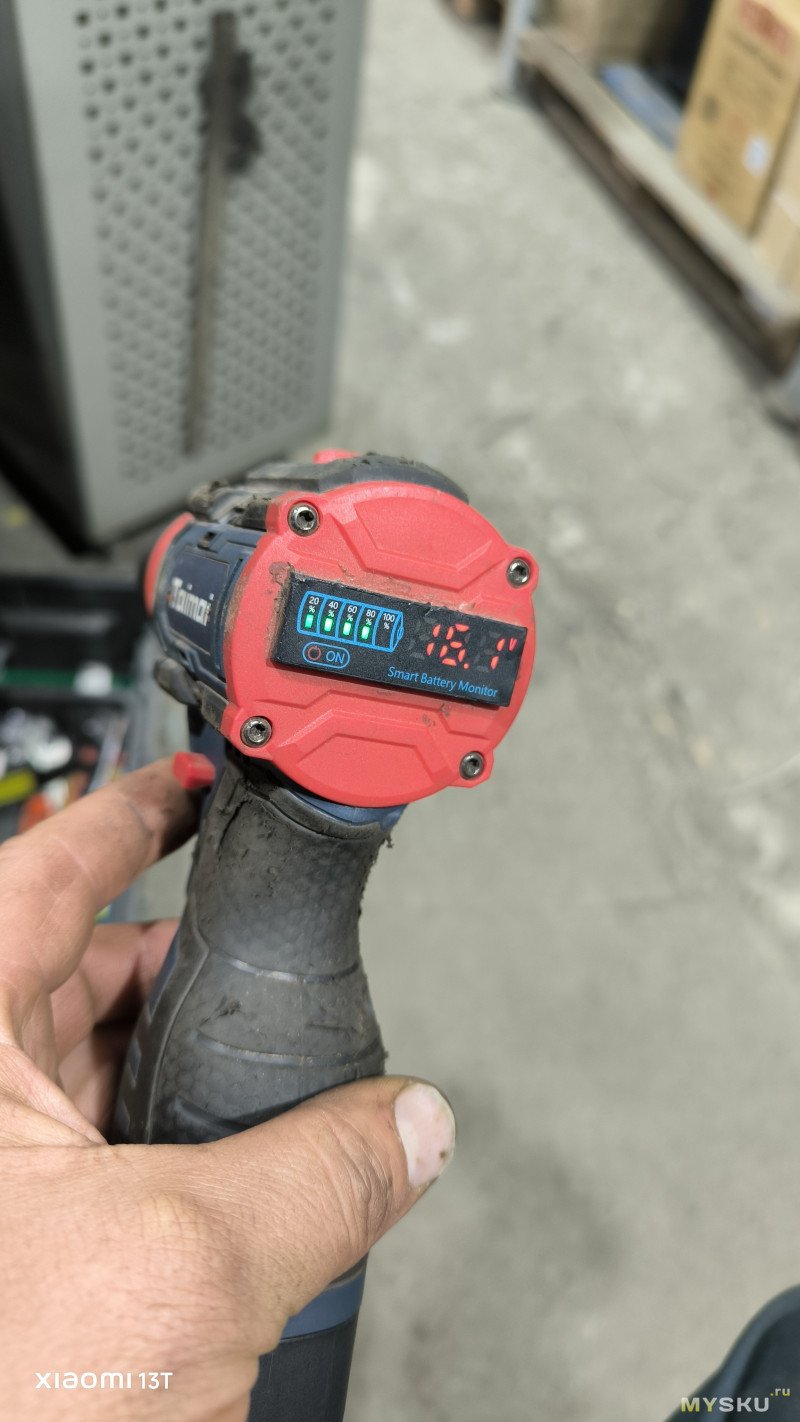

На шуруповерте индикатор выглядит так:
Небольшой перекос случился в процессе приклейки с поджимом, его прозевали, и теперь придется жить с этим…

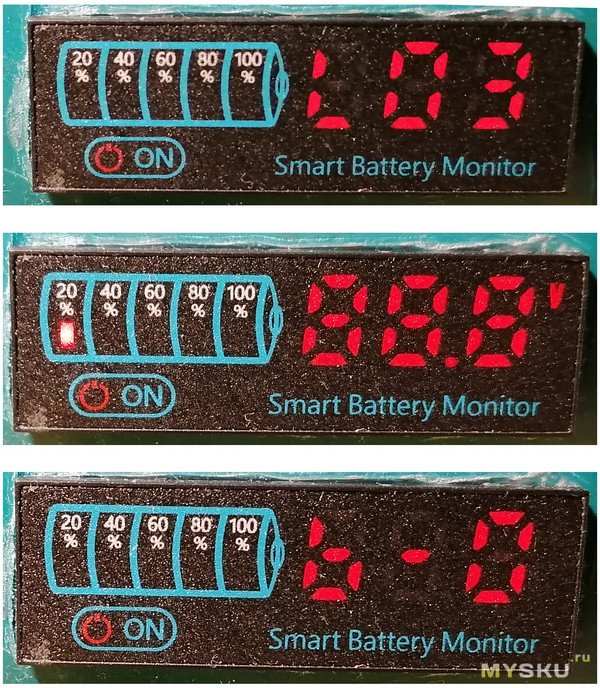

Для программирования индикатора надо нажать кнопку в течение пары секунд (длинное нажатие). После этого короткими нажатиями перебираются пункты настройки, и после длинного нажатия можно изменить выбранный параметр. После чего для запоминания введенной величины снова сделать длинное нажатие.
L03 — L12 — количество ячеек при использовании Li-ion батареи
F03 — F14 — количество ячеек при использовании LiFePo батареи
P12 — P48 — напряжение свинцового аккумулятора из ряда 12, 24, 36, или 48v
Также есть возможность запрограммировать свои пределы мин. и макс. напряжения для нестандартной батареи.
Время автоотключения индикатора программируется параметром B0 — B6. При выборе B0 автоматические отключение отсуствует, и индикатор управляется вручную кнопкой. Во включенном состоянии потребляет примерно 15 мА. Режимы B1 — B6 соотвествуют автоотключению через время от 10 до 60 сек.
Калибровка индикатора
Из поста sergey58:
Калибровка срабатывает ТОЛЬКО на напряжении 30 В. На других напряжениях калибровки не будет.
Боле подробно по калибровке, взято отсюда:
«Калибруется она, как я понял, только при подаче на индикатор 30 вольт. Чем точнее эти подаваемые 30 вольт, тем точнее откалибруется.
В режиме настроек сначала мигает CAL. Нажимаем и держим 3 сек, мигает САL и зелёный крайний светодиод. Нажимаем ещё раз на 3 сек и всё готово. Если мигает САL и красный светодиод, то калибровка не произойдёт.»

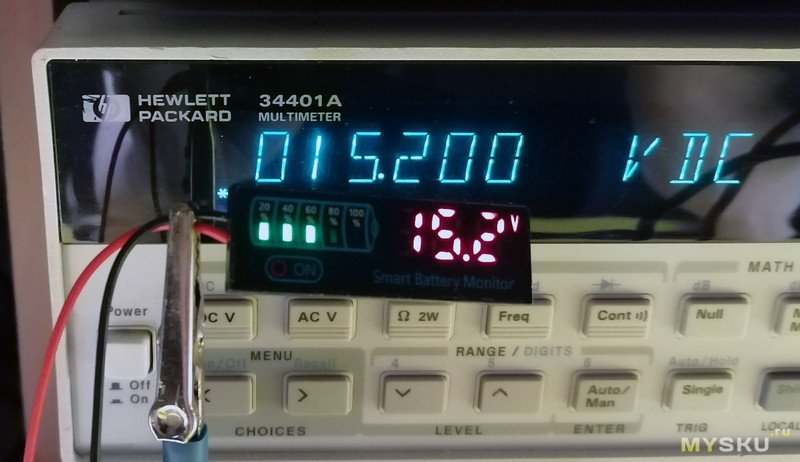

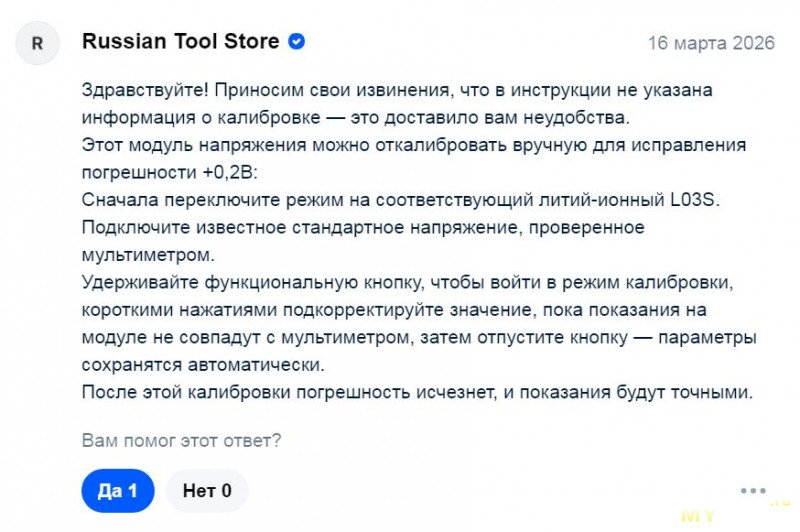

Теперь результаты моей попытки калибровки. Откалибровать таким образом на 30v получилось. Но линейность АЦП индикатора оставляет желать лучшего, поэтому на 15v он стал подвирать на 0.4 вольта. Тогда я решил попробовать обмануть индикатор, и это получилось. На калибровку я подал 29.6v (это напряжение подбирал опытным путем за несколько попыток) — и показания на рабочем напряжении 4S аккумуляторов 15v стали более-менее точными.
Ток потребления с включенной индикацией 10..15 мА. Выключенный индикатор потребляет 150 мкА — это незначительно для акб шуруповерта емкостью 2.5 а*ч. Даже за год не высадит аккумулятор.

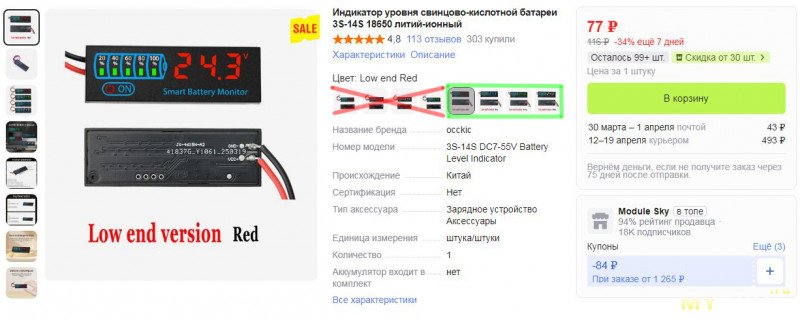

На Али две версии этих индикаторов, которые по фото продавца якобы не отличаются. Я купил сразу обе, и на практике оказалось что разница есть — зеленой рамкой отмечены которые можно смело покупать «Low end version», а красным те что нежелательно.

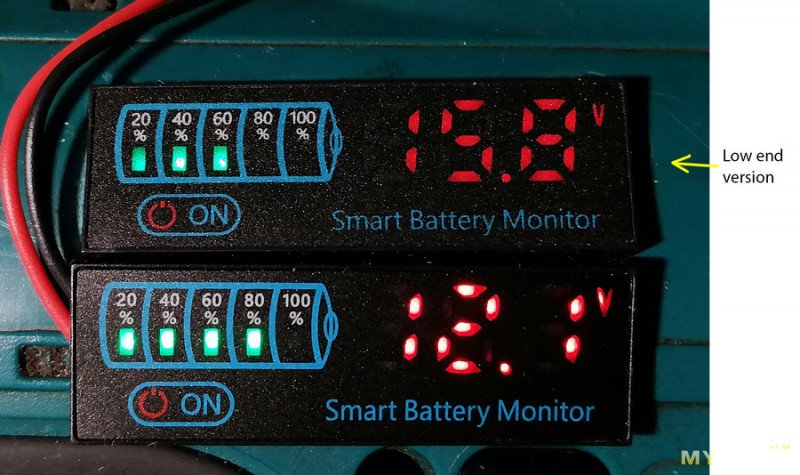

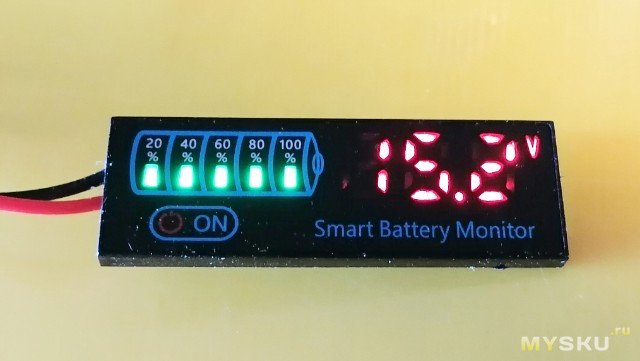

Версия «Low end version» работает отлично. Сегменты индикации подсвечены равномерно, выглядят очень хорошо.
А вот «обычная» версия индикаторов оказалась хоть и технически исправной, но непригодной для использования. У них нет рассеивателя света, в результате в середине сегментов очень яркие точки, а остальная часть сегментов не подсвечивается — что неприятно для глаз, и затрудняет считывание показаний.

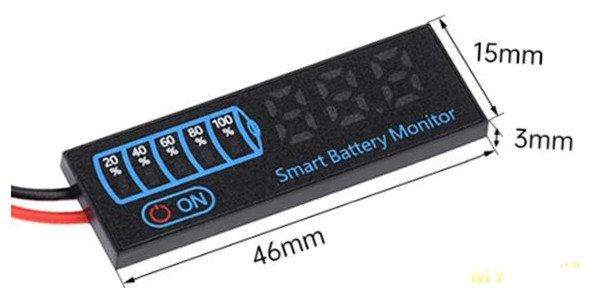

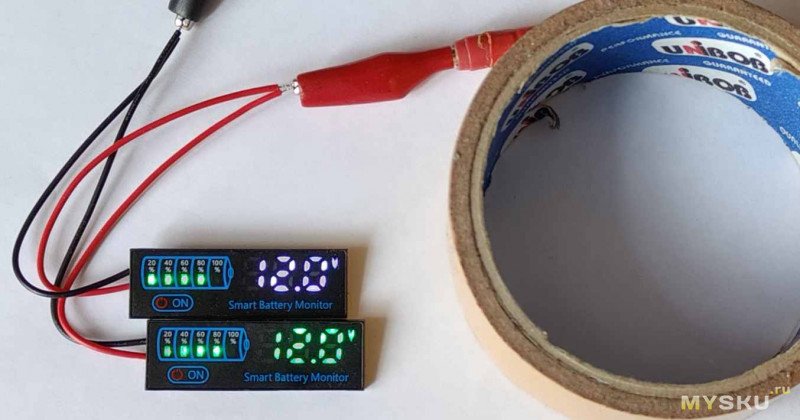

Вот визуальное сравнение этих индикаторов:

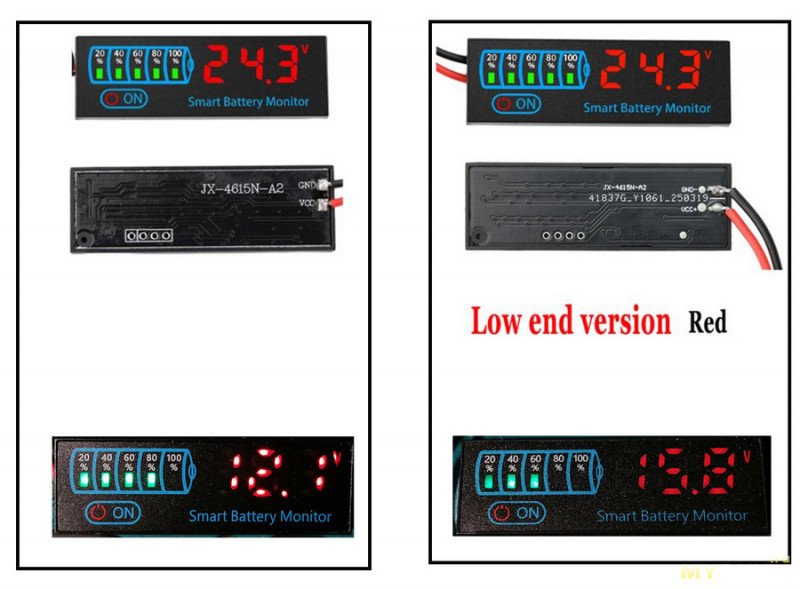

Различить версии индикаторов можно по надписям на задней панели, и у них отличается разводка печатных плат. Снизу добавил реальные фото.
Вывод: индикаторы годные, работают исправно. Покупать желательно только «Low end version».
Вдогонку от 21.03.2026

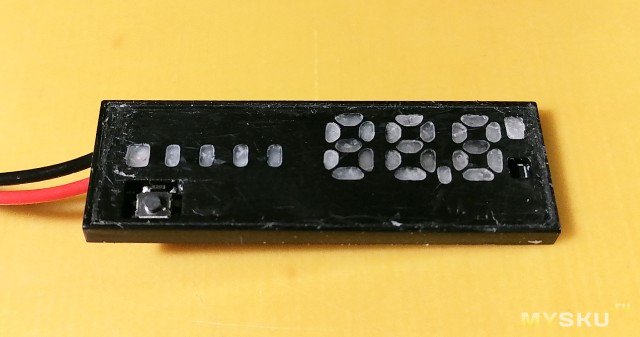

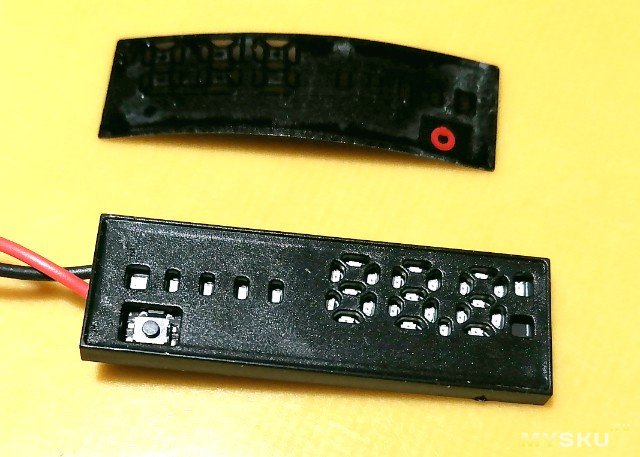

Привел в порядок второй индикатор. Отклеил пленку передней панели, и оказалось что светодиоды в пластмассовых углублениях. Заполнил эти ямки матовым столярным клеем, что было под рукой. Результат порадовал, индикатор теперь выглядит хорошо.

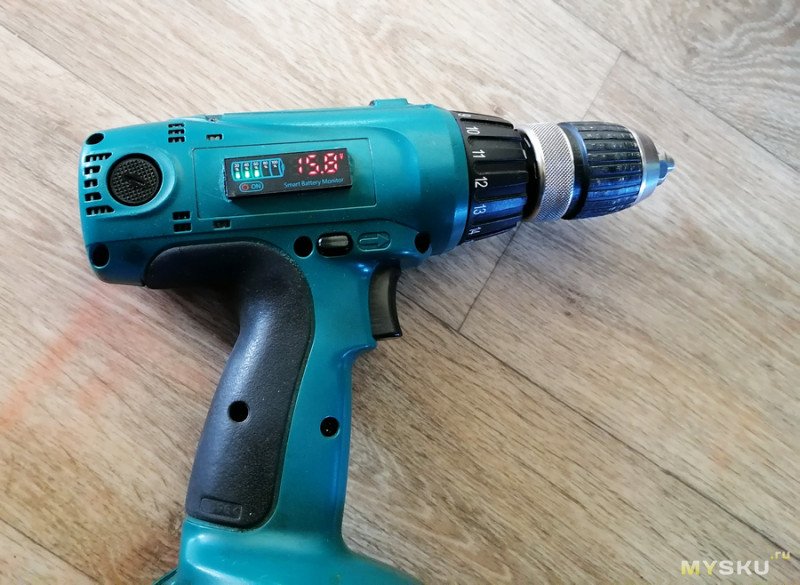

На шуруповерте индикатор выглядит так:
Небольшой перекос случился в процессе приклейки с поджимом, его прозевали, и теперь придется жить с этим…
Для программирования индикатора надо нажать кнопку в течение пары секунд (длинное нажатие). После этого короткими нажатиями перебираются пункты настройки, и после длинного нажатия можно изменить выбранный параметр. После чего для запоминания введенной величины снова сделать длинное нажатие.
L03 — L12 — количество ячеек при использовании Li-ion батареи
F03 — F14 — количество ячеек при использовании LiFePo батареи
P12 — P48 — напряжение свинцового аккумулятора из ряда 12, 24, 36, или 48v
Также есть возможность запрограммировать свои пределы мин. и макс. напряжения для нестандартной батареи.
Время автоотключения индикатора программируется параметром B0 — B6. При выборе B0 автоматические отключение отсуствует, и индикатор управляется вручную кнопкой. Во включенном состоянии потребляет примерно 15 мА. Режимы B1 — B6 соотвествуют автоотключению через время от 10 до 60 сек.
Калибровка индикатора
Из поста sergey58:
Калибровка срабатывает ТОЛЬКО на напряжении 30 В. На других напряжениях калибровки не будет.
Боле подробно по калибровке, взято отсюда:
«Калибруется она, как я понял, только при подаче на индикатор 30 вольт. Чем точнее эти подаваемые 30 вольт, тем точнее откалибруется.
В режиме настроек сначала мигает CAL. Нажимаем и держим 3 сек, мигает САL и зелёный крайний светодиод. Нажимаем ещё раз на 3 сек и всё готово. Если мигает САL и красный светодиод, то калибровка не произойдёт.»
Теперь результаты моей попытки калибровки. Откалибровать таким образом на 30v получилось. Но линейность АЦП индикатора оставляет желать лучшего, поэтому на 15v он стал подвирать на 0.4 вольта. Тогда я решил попробовать обмануть индикатор, и это получилось. На калибровку я подал 29.6v (это напряжение подбирал опытным путем за несколько попыток) — и показания на рабочем напряжении 4S аккумуляторов 15v стали более-менее точными.
Ток потребления с включенной индикацией 10..15 мА. Выключенный индикатор потребляет 150 мкА — это незначительно для акб шуруповерта емкостью 2.5 а*ч. Даже за год не высадит аккумулятор.
На Али две версии этих индикаторов, которые по фото продавца якобы не отличаются. Я купил сразу обе, и на практике оказалось что разница есть — зеленой рамкой отмечены которые можно смело покупать «Low end version», а красным те что нежелательно.
Версия «Low end version» работает отлично. Сегменты индикации подсвечены равномерно, выглядят очень хорошо.
А вот «обычная» версия индикаторов оказалась хоть и технически исправной, но непригодной для использования. У них нет рассеивателя света, в результате в середине сегментов очень яркие точки, а остальная часть сегментов не подсвечивается — что неприятно для глаз, и затрудняет считывание показаний.
Вот визуальное сравнение этих индикаторов:
Различить версии индикаторов можно по надписям на задней панели, и у них отличается разводка печатных плат. Снизу добавил реальные фото.
Вывод: индикаторы годные, работают исправно. Покупать желательно только «Low end version».
Вдогонку от 21.03.2026
Привел в порядок второй индикатор. Отклеил пленку передней панели, и оказалось что светодиоды в пластмассовых углублениях. Заполнил эти ямки матовым столярным клеем, что было под рукой. Результат порадовал, индикатор теперь выглядит хорошо.
Фото восстановления индикатора
| +149 |
17549
115
|
Самые обсуждаемые обзоры
| +65 |
4338
90
|
| +36 |
3276
37
|

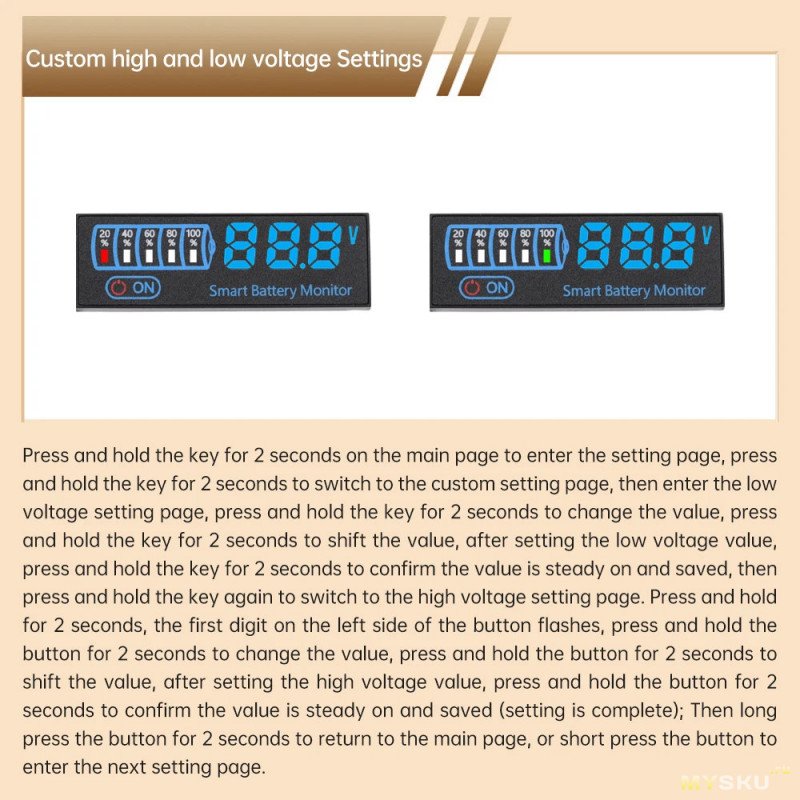

Затем нажмите и удерживайте клавишу еще раз, чтобы перейти на страницу настройки высокого напряжения. Нажмите клавишу 2 сек мигает первая цифра с левой стороны кнопки, нажмите клавишу 2 сек чтобы изменить значение, нажмите клавишу 2 сек чтобы изменить значение. После установки значения высокого напряжения нажмите клавишу 2 сек для подтверждения значение постоянно включено и сохранено (настройка завершена). Затем нажмите клавишу 2 сек, чтобы вернуться на главную страницу, или коротко нажмите кнопку, чтобы перейти на следующую страницу настроек.
Боле подробно по калибровке.
«Калибруется она, как я понял, только при подаче на него 30 вольт. Чем точнее эти подаваемые 30 вольт, тем точнее откалибруется. В режиме настроек сначала мигает CAL. Нажимаем и держим 3 сек., мигает САL и зелёный крайний светодиод,
нажимаем ещё раз на 3 сек и всё готово. Если мигает САL и красный светодиод, то калибровка не произойдёт.»
Из комментариев отсюда — mysku.club/blog/aliexpress/102509.html#comment4617335.

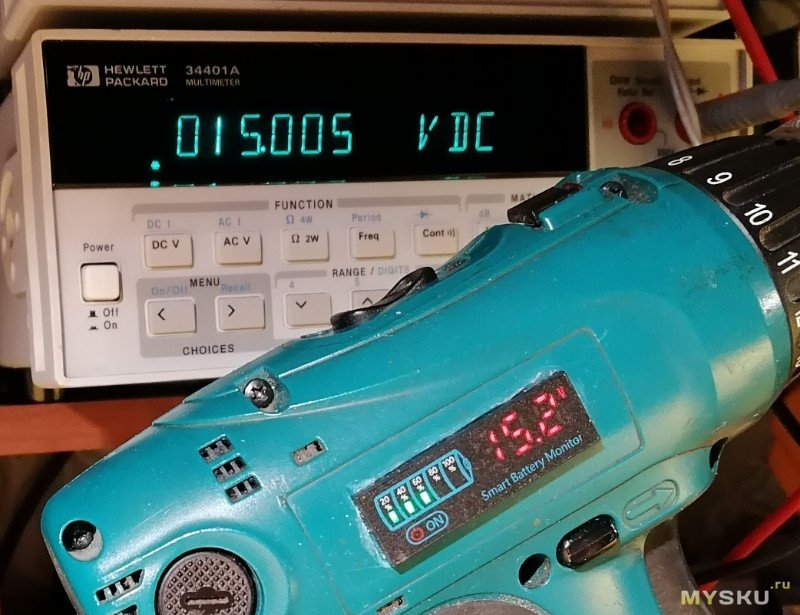

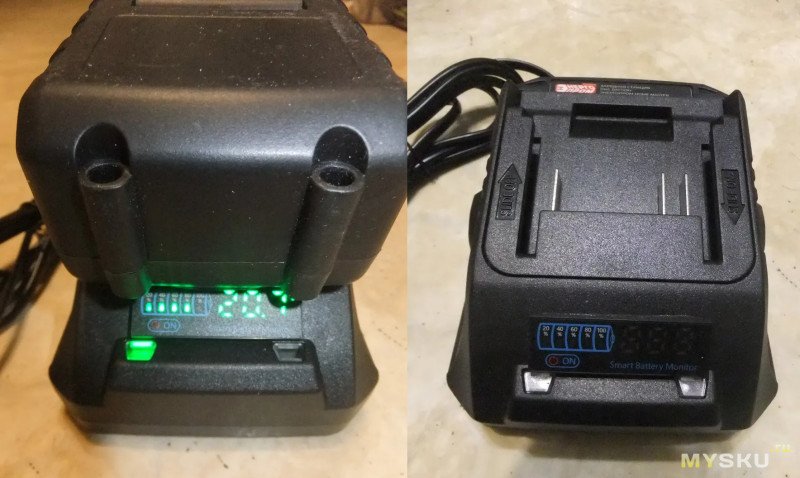

На зарядном для Макиты у меня разницы в диапазоне зарядки между индикатором и мультиметром почти не было.
у моего такой что разве замочную скважину подсвечивать
А касательно измерителя уровня заряда. Если даже допустить, что этот шурик не просаживает своей нагрузкой заряженные аккумы помидоры, то было бы эстетично три светодиода без всяких вольтметров, зачем вообще вольтметр? Я конечно понимаю, что нормально откалибровать диоды куда сложнее, но вольтметры это все из оперы паршивых телефонных зарядок, паршивых кабелей и паршивых аккумов.
ссылка
Ремонт занимает буквально секунды.
собственно плата врядли как-то связана с наклееной на нее пленкой и степенью ее светорассеивания.
https://aliexpress.ru/item/1005010479271001.html
Заряд показывает плавнее, удобнее.
1. Сначала нужно выставить тип батареи и количество элементов почти для нужно типа батареи.
2. Дальше нужно выставить верхнюю и нижнюю границу для разряженной батареи и для заряженной батареи. Это настройка только для сегментного индикатора. Для батареи 18650x5 я использовал минимальное напряжение батареи 13.2V, а максимальное напряжение 20.5V.
3. Самое ценное — это калибровка вольтметра. Для этого нужно подключить индикатор к лабораторному источнику с напряжением 30V, и выполнить калибровку, выбрав пункт меню CAL, а затем нажать на 2сек кнопку.
4. Но можно выставить вольтметр ещё точнее, чтобы он показывал точно момент перехода напряжения через десятые доли вольта. Для этого нужно повторяем калибровку, но напряжение от лабораторника выставляем не 30V, а немного изменяем напряжения лабораторника на несколько десятков милливольт.
Lisin YT — Вау! Шкальный вольтметр-амперметр и спец светильник.
Я такой ставил на зарядное. Выставил В0. При подаче питания сначала идет перебор показаний установок (какая батарея и сколько ячеек), потом постоянно показывает уровень светодиодами и напряжение цифрами пока не снимем напряжение. Автоматического отключения индикации не будет.
Если не снимать напряжение — будут постоянно светить индикаторы и цифры и потреблять ток от батареи.
В режиме В0 (при постоянной подаче напряжения) коротким нажатием кнопки можно вручную включать и выключать индикацию для снижения потребления тока.
С появлением никелевых и литиевых батарей, по старинке аккумуляторную батарею сокращенно называют АКБ (хотя это просто батарея аккумуляторов — уже не кислотная).
«АКБ» — это чисто колхозный продукт творчества плохо образованных любителей, подразумевавших «АкБ», но не понимавших принципов образования аббревиатур. :) Ну а потом массы и подхватили, как вместо «похоже» стали на автомате говорить «походу», даже не задумываясь о языковом смысле выражения.
Если бы китайцы постарались создать реально полезную вещь, то:
— сделали на диапазон начиная от 1S Li-Ion
— добавили еще один разряд для индикатора
— сделали хотя бы выход на внешние устройства, который за пределами настроек менял свое логическое состояние.
Когда-то делал нечто подобное на Atmega8 на 2 канала для встраивания в БП.
Здесь объединены сразу два устройства в одном корпусе.
Светодиодный индикатор относительной зарядки сборки аккумуляторов, по типу встроенных в аккумуляторы типа Макиты и других инструментов. Для тех, кто не понимает степень заряда аккумулятора по цифрам на вольтметре. Но с возможностью выбора типа аккумулятора, количества ячеек в сборке, а также ручной настройки минимального и максимального напряжения сборки для зажигания светодиодов по относительному заряду в процентах. В готовых встраиваемых подобных индикаторах тип аккумулятора и количество ячеек жестко настроены с завода и не могут быть изменены. Также есть возможность настройки времени работы индикатора после нажатия кнопки для отображения показаний. В готовых время работы индикатора жестко задано при производстве.
Второе устройство — это цифровой вольтметр (для тех кто понимает, что за цифры показывают напряжение заряда сборки).
Размер данного устройства. Он тоньше, чем китайский цифровой модуль. Его легко монтировать на аккумуляторы, инструмент или на зарядное устройство, просто приклеив на двухсторонний скотч сверху на корпус. Не нужно вырезать окно для встраивания, как это пришлось бы делать с китайским цифровым модулем. Просто сделать небольшое отверстие для завода проводов от этого индикатора внутрь устройства. Также не нужен отдельный выключатель, чтобы погасить индикацию (как того требует китайский цифровой модуль).
Применений у данного устройства намного больше, чем у отдельного китайского цифрового модуля или светодиодного индикатора относительного процентного заряда аккумулятора.
Можно использовать либо как светодиодный показометр заряда батареи (с гибкой настройкой под любую сборку), либо как вольтметр для не прецизионного показа напряжения. У китайских цифровых модулей тоже линейность не совсем ровная. У данного устройства есть небольшая калибровка для более точного показа напряжения в нужном для пользователя диапазоне.
Имеет место быть для не особо требовательных пользователей для различных применений.
Вы же не требуете прецизионной точности от светодиодных показометров встроенных в батареи и инструменты. Примерно уровень заряда аккумулятора по светодиодам можно увидеть. Плюс более детально можно увидеть уровень заряда по показаниям вольтметра.
Да и цена данного гибрида не столь высока.
— диапазон начиная от 1S Li-Ion. Подобные есть у некоторых продавцов на Али, но они только с линейкой и без цифровой индикации. Не знаю есть ли там возможность настройки диапазона.
— еще один реальный разряд для индикатора. Тогда можно говорить о LiFePo4. Правда здесь нужен более точный АЦП.
— выход на внешние устройства, который за пределами настроек менял бы свое логическое состояние позволил бы управлять зарядом-разрядом, а не просто видеть состояние.
Ваши хотелки относятся уже к модулям. Но это и другой функционал, размеры и соответственно цена.
Мне наоборот не нужны лишние функции в индикаторе. Нужен не дорогой индикатор, малого размера (длина, ширина, толщина) для встраивания в аккумулятор, инструмент, зарядное. Светодиоды или полоски уровня заряда — это лишнее.
Был бы просто вольтметр в малом размере (даже чуть меньше подобного) без лишних настроек типа аккумуляторов, количества ячеек, но с кнопкой включения — выключения, настройкой времени свечения. Малым потреблением в спящем режиме.

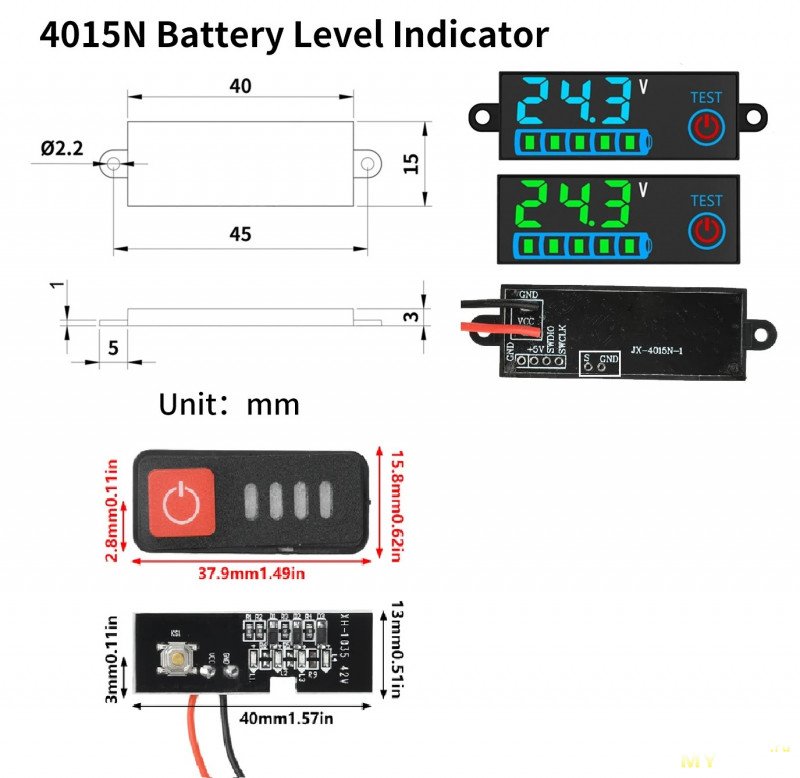

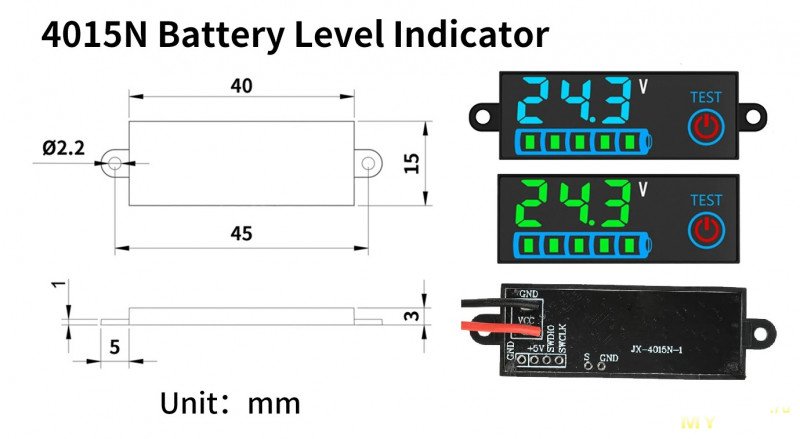

Нашел подобный размером 40х15х3 мм — https://aliexpress.ru/item/1005010398460095.html. Есть с ушами крепления и без ушей.
