Обычный будильник (не smart) MIJIA +внутренности и доработка

Это обычный будильник без блютуза, вайфая, и прочих наворотов. Питается от батареек, управление удобное. Работает стабильно, свои функции исправно выполняет. Приобретен был за свой счет, выбирал в основном по дизайну. В процессе эксплуатации изделия выявились ряд недостатков, которые были устранены — поэтому и решил написать данный обзор.




Описание


Модель: закос под Xiaomi
Назначение: часы — будильник
Доп. функции: календарь, индикация комнатной температуры и влажности
Тип сигнала буд.: серия попискиваний в течение одной минуты
Громкость сигнала: средняя
Режим Snooze: есть
Подсветка: есть, включается вручную на 5 секунд
Габариты: примерно 80 x 80 x 45 мм
Питание: батарейки AAA, 3 шт

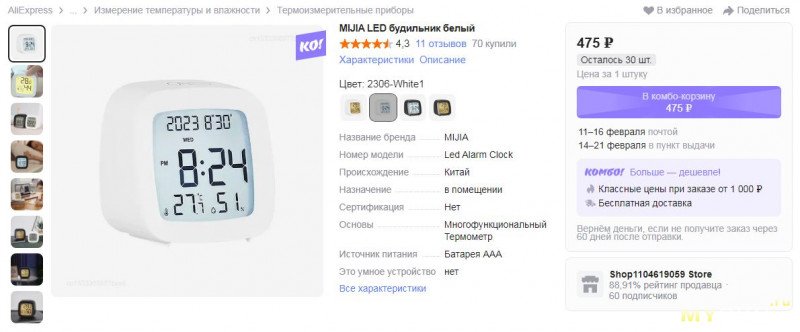

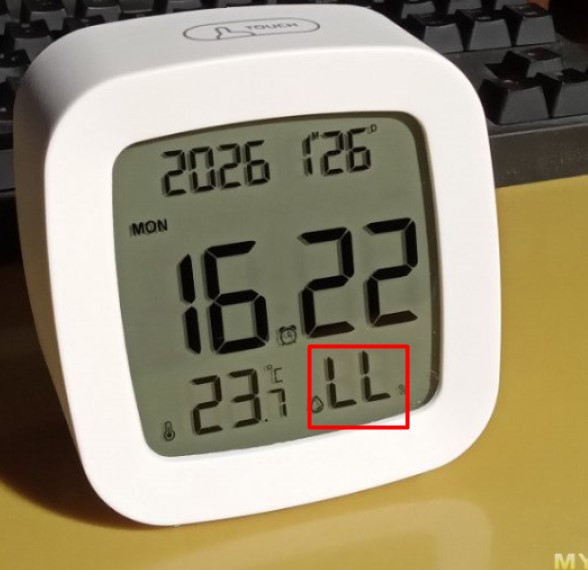

Сверху на корпусе находится бесконтактная сенсорная панель емкостного типа. В обычном режиме прикосновение к ней включает подсветку на 5 сек.
При работающем сигнале будильника, прикосновение отключает сигнал, и активируется режим Snooze — повтор сигнала через 5 минут. Если дать будильнику пропищать свою минуту, не трогая сенсор — после этого подача сигналов прекращается до следующего утра.

На сколько хватит батареек

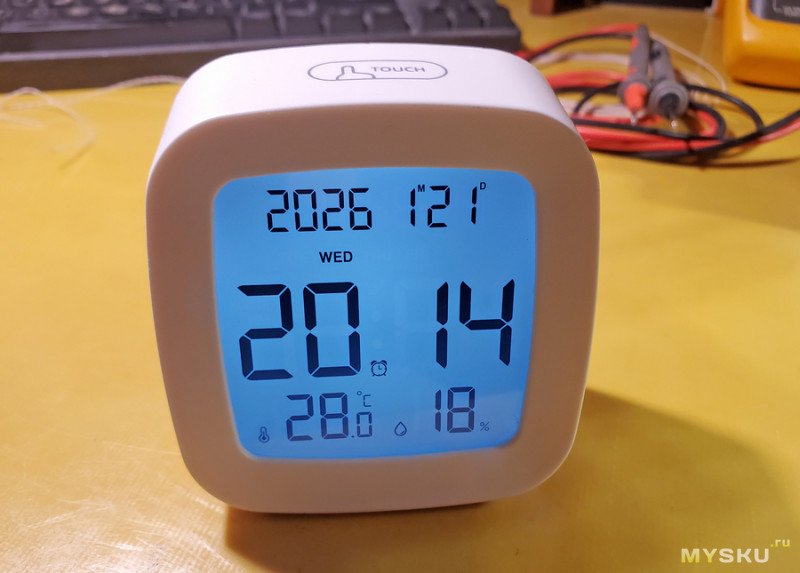

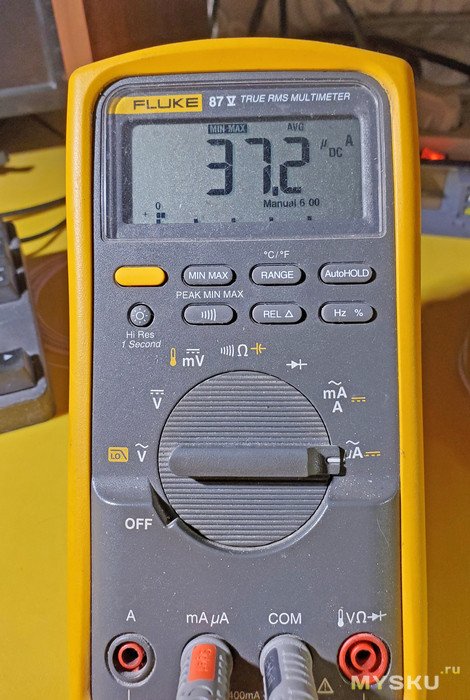

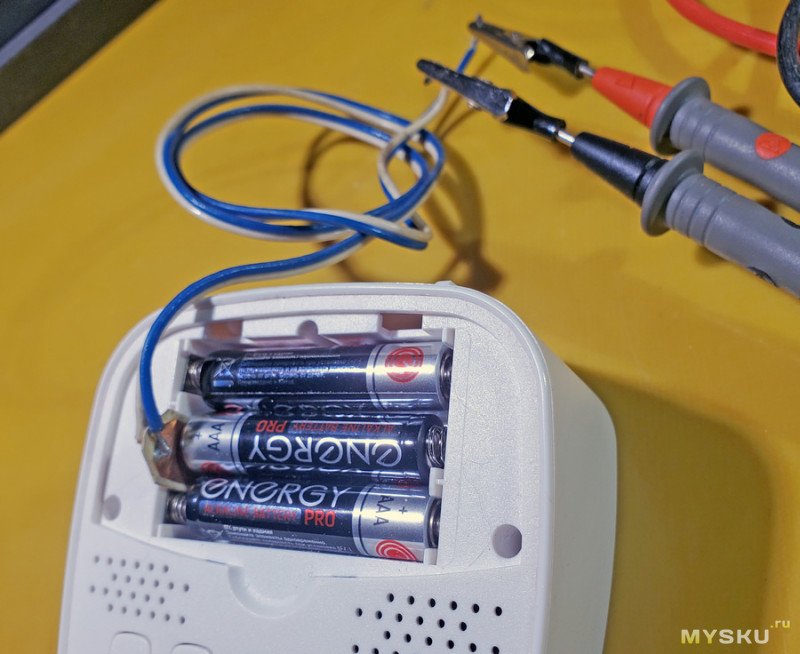

Ток потребления в режиме индикации времени, без подсветки — нестабильный. В основном потребляется 21 мкА, но раз примерно секунд в десять ток кратковременно подскакивает до 150...170 мкА. Видимо это связано с измерением температуры и влажности.

Если принять емкость алкалайновых AAA батареек 900 мА*ч, то при отключенном будильнике их хватит более чем на 2.5 года.

При включении сигнала будильника, усредненный ток 12.5 мА в течение одной минуты. Если пользоваться им только в рабочие дни, это съест примерно 6% ресурса батареек. Сколько потребляет подсветка, я не померил до модификации. Но по прикидкам ненамного больше чем сигнал будильника, а светится она всего 5 сек.
В общем если списать на сигналы будильника и подсветку 10% ресурса батареек, их по расчетам должно хватить более двух лет.

Достоинства и недостатки

Плюсы: Компактность, опрятный внешний вид, корпус из качественного пластика. Крупные цифры, позволяющие видеть показания времени без очков.

Минусы: Слишком яркая для ночного времени подсветка, сбивает сон. Отсуствие режима срабатывания будильника только в рабочие дни, поэтому на выходные его приходится отключать вручную. Бесконтактный сенсор срабатывает не только при прикосновении сверху, но и сбоку будильника. При кратковременном пропадании питания, обнуляются показания часов, календаря, и уставка будильника.

Вскрытие и доработка изделия

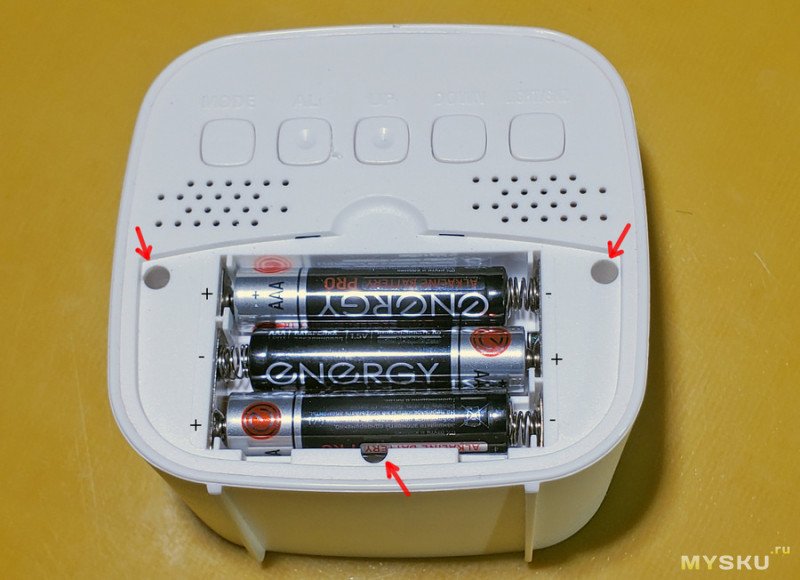

На задней панели находятся 5 кнопок управления и батарейный отсек. Для улучшения тактильности немного надсверлил пару кнопок, отвечающих за вкл/откл будильника. Стрелками показаны три углубления с шурупами, скрепляющими корпус.

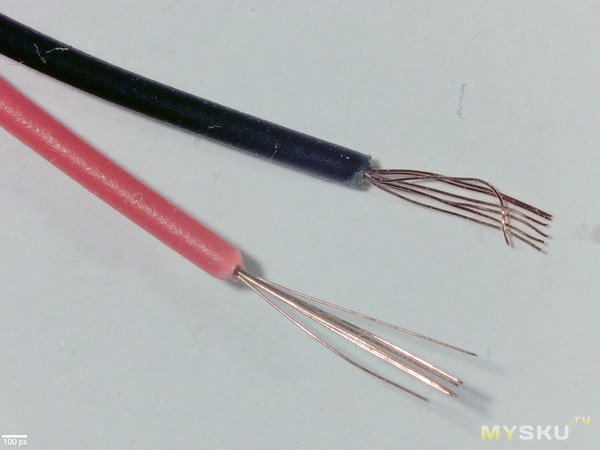

После вскрытия почти сразу оторвался провод от батарейного отсека к печатной плате. Это классика китайской бытовой (да и не только) техники. В данном изделии провода состояли из нескольких жилок диаметром около 0.1 мм, которые даже не были скручены перед пайкой:

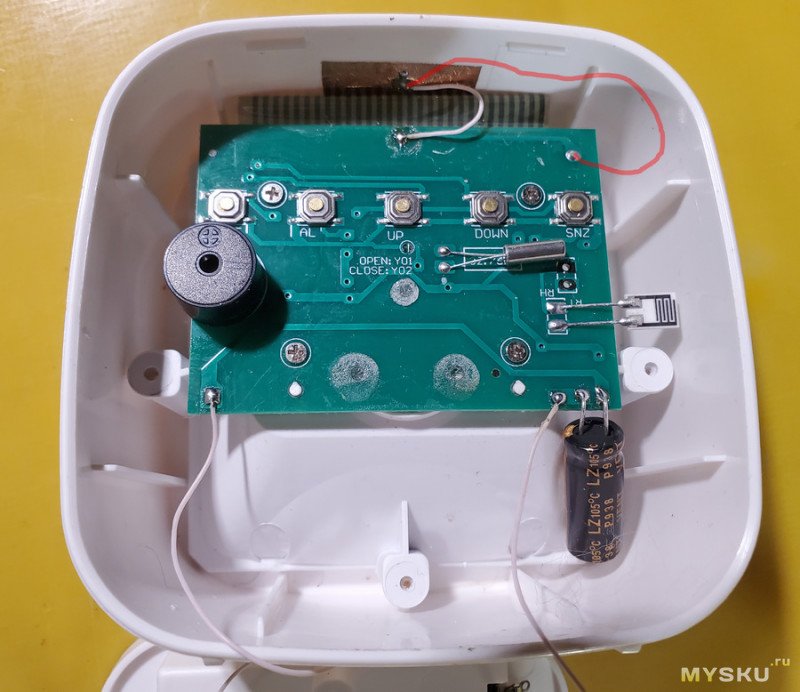

Поэтому все провода (их было 3 шт) заменены на МГТФ. Сразу стало понятно почему сенсорная панель срабатывает при прикосновении к боковой поверхности часов. Провод к медному лепестку емкостного сенсора шел по траектории, показанной красным цветом. Вот он и улавливал боковые прикосновения. После его замены на короткий провод, эти ненужные сработки прекратились.



Внизу справа виден конденсатор 1500 мкф 6.3v, который был специально отобран с низкой утечкой. Его установил на свободные контакты платы, для бесперебойного питания часов при кратковременном отключении батареек. Накопленной в конденсаторе энергии хватает более минуты. При этом надо действовать аккуратно, чтобы случайно не включить подсветку, которая съест заряд конденсатора очень быстро.

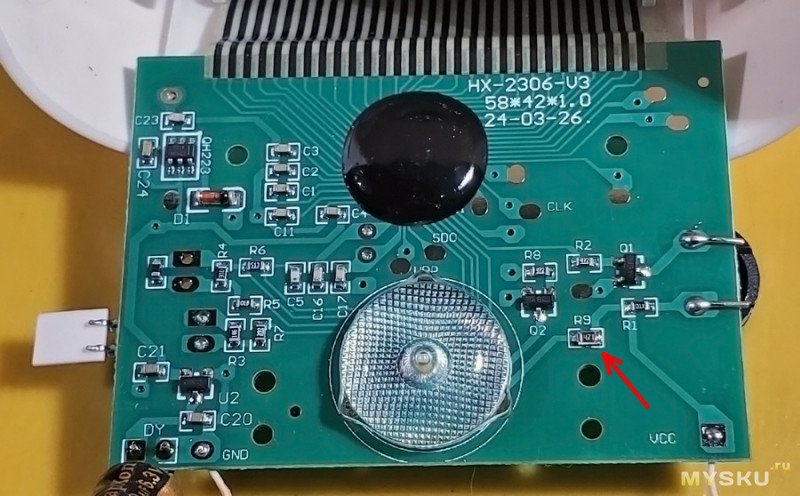

Ниже вид платы с другой стороны. Светодиод подсветки экрана одиночный, на фото он внизу посередине, снабжен большим рассеивающим стеклом. Ток питания этого светодиода ограничен резистором R9, который показан красной стрелкой. Изначально его номинал был 100 Ом. Для понижения яркости установил 470 Ом, это с запасом на уменьшение напряжения батареек по мере их разряда.



Ток потребления подсветки после уменьшения яркости составил всего 5 мА, а главное стало вполне комфортно пользоваться ей ночью.
