Тестер очков и светофильтров на защиту от ультрафиолетовых лучей

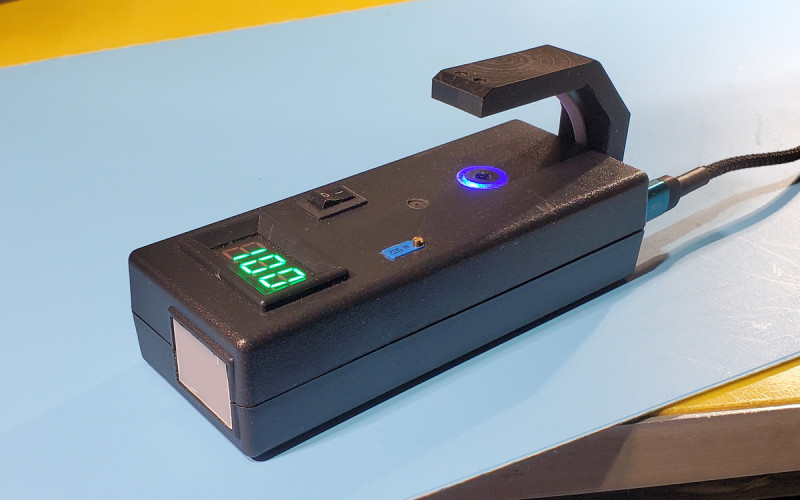

Самодельный индикатор поглощения УФ лучей для тестирования очков и светофильтров. В продаже есть устройства подобного назначения, но покупать не так интересно, как сделать самому. Из достоинств — этот прибор компактный по сравнению с промышленными, и тестирует на более высокой мощности УФ излучения. Собран на базе готового датчика УФ лучей GUVA S12SD и китайского цифрового вольтметра.

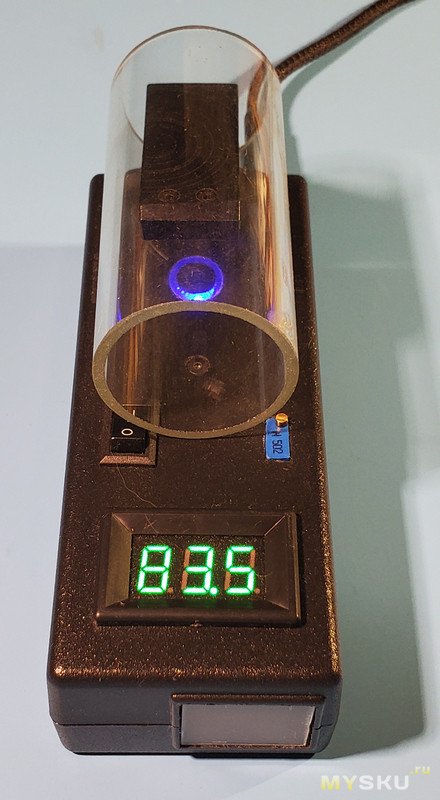

Прибор состоит из УФ излучателя, находящегося в корпусе, и фотодатчика который установлен на кронштейне. Между ними помещается исследуемое стекло.
На индикаторе, при отсуствии поглощающих предметов, отображается «100» — это означает 100% излучения попадает в фотоприемник. Если стекло, помещенное между УФ излучателем и датчиком, задерживает УФ лучи, показания будут меньше 100.

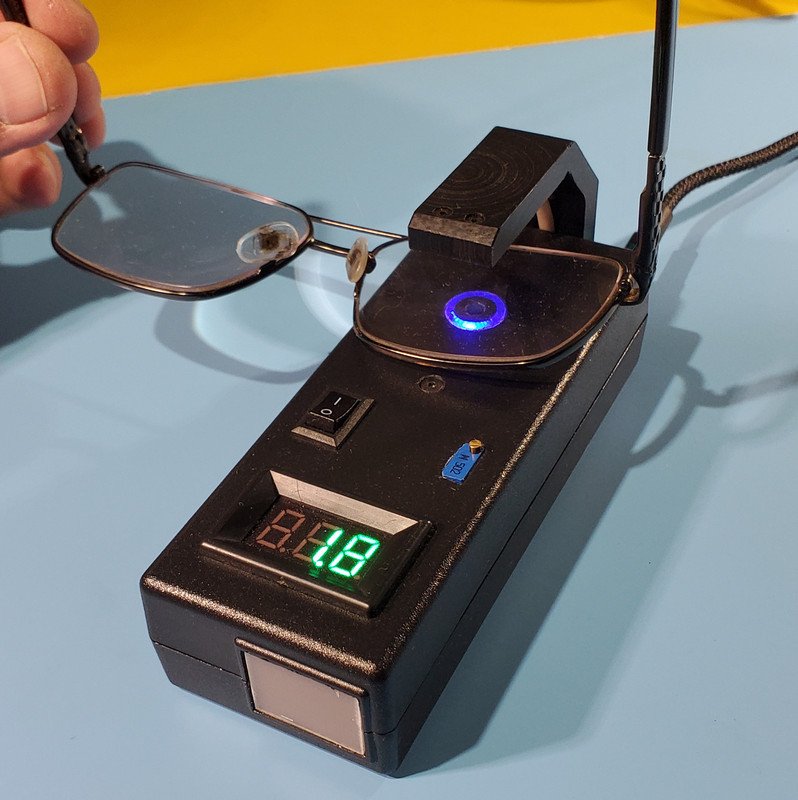

В работе выглядит вот так, после очков остается менее 2% УФ излучения:

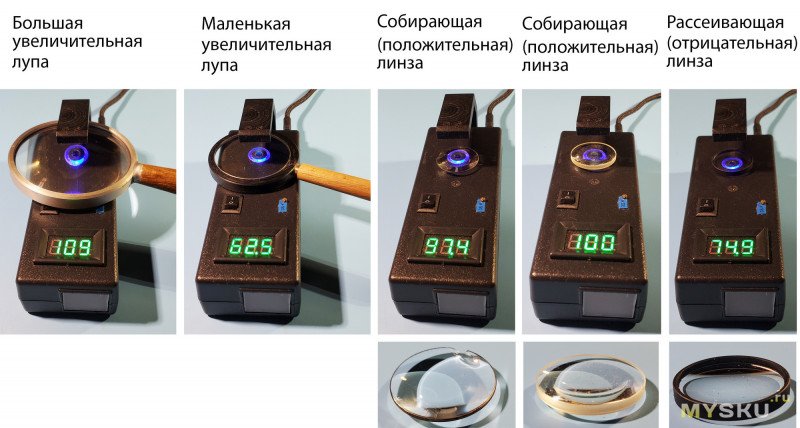

Но здесь надо учитывать, что с линзами прибор может занижать показания, так как ход лучей искривляется. УФ лучи могут пройти сквозь линзу, но не попасть в фотоприемник, и прибор покажет хороший реультат, хотя на самом деле это не так. Только для защитных очков без диоптрий показания прибора соотвествуют действительности. Также он позволяет протестировать фотохромные очки, затемняющиеся под воздействием ультрафиолета.

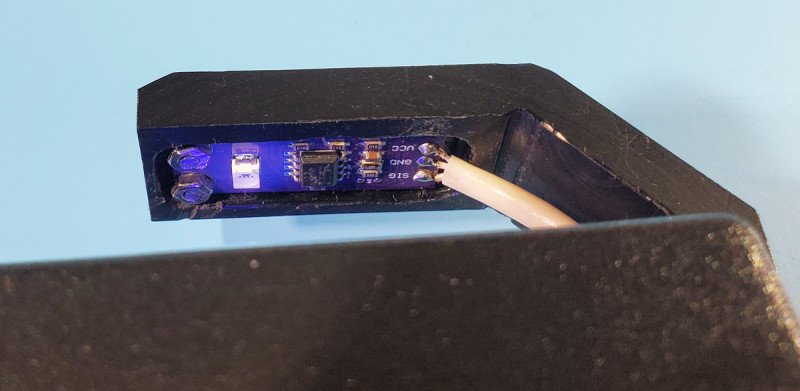

В качестве датчика применен готовый модуль с УФ фотодиодом GUVA S12SD и операционным усилителем.

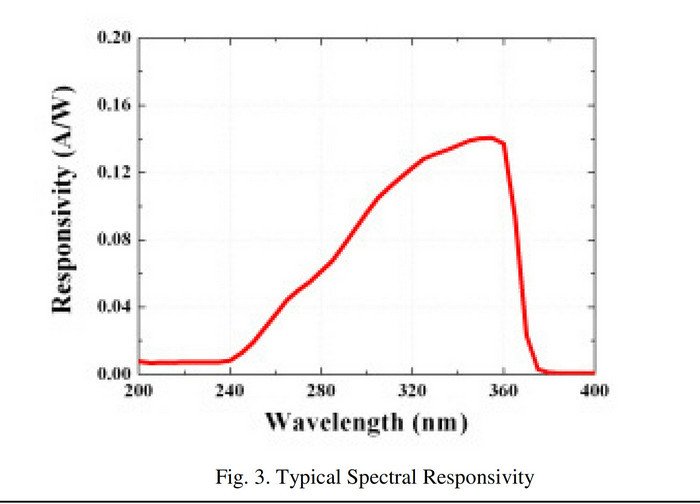

Он практически не реагирует на видимый свет, поэтому когда купил его, при первом включении подумал что модуль неисправен. Посветил мощным фонариком, а на выходе ноль. Пришлось задействовать УФ светодиод, и модуль ожил. Спектральная чувствительность на графике:

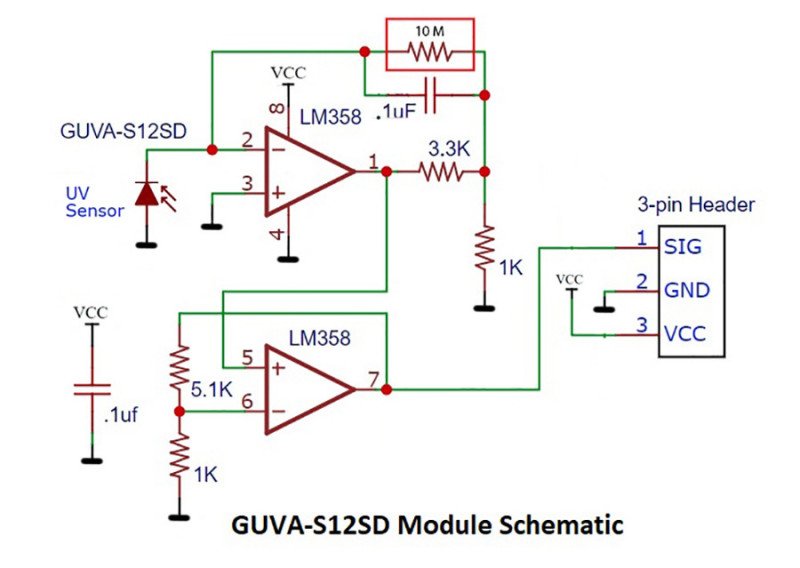

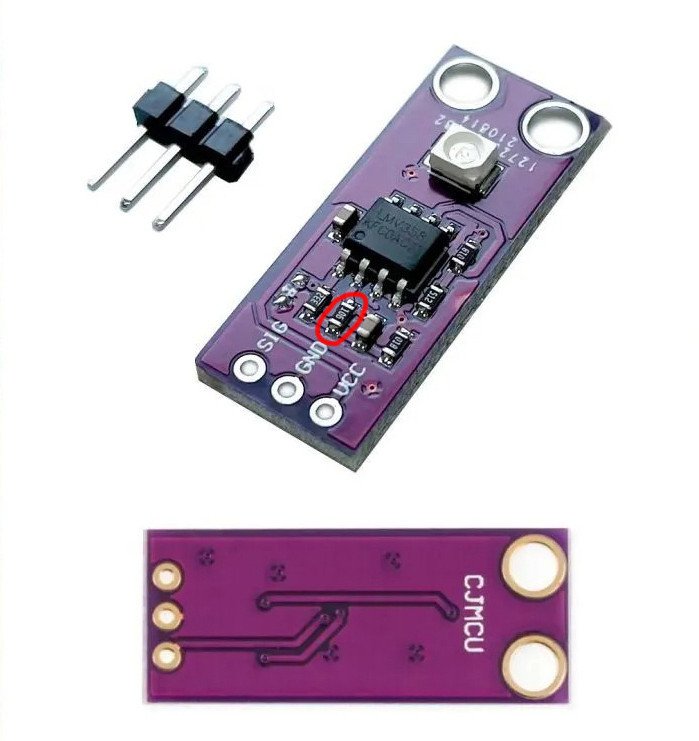

Для установки оптимальной чувствительности по УФ излучению, подобрал резистор, обведенный красным. Первоначально он был 10 МОм, заменил на 680 кОм. Ниже схема этого модуля:
В приборе модуль фотодатчика установлен на кронштейне, сделанном из полиацеталя.

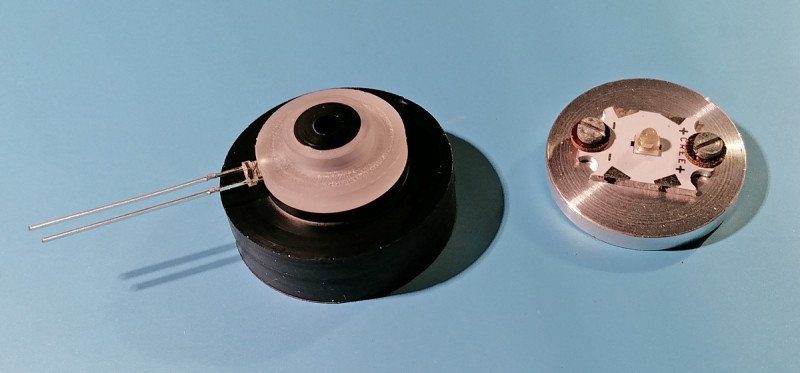

Осветитель смонтирован в корпусе прибора, и состоит из из двух частей. Собственно ультрафиолетовый светодиод на 365 нм прикручен к алюминиевой пластине в качестве небольшого радиатора. Свет от него выходит через центральное отверстие диаметром 4 мм. И обычный синий светодиод с кольцевым световодом, его внедрил из эстетических соображений.

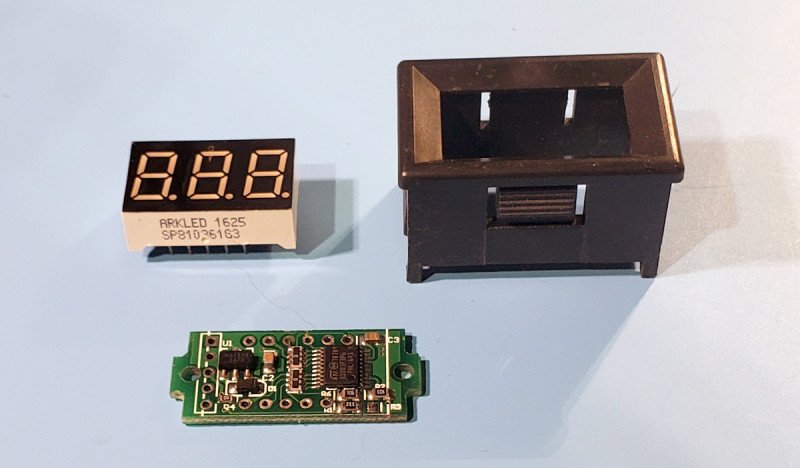

Малогабаритный цифровой вольтметр был давно куплен на Али, он расчитан на 100 вольт. Все детали расположены под индикатором, который пришлось выпаять с помощью демонтажной станции Proskit SS-331. Хорошая штуковина, не повреждает печатные проводники.

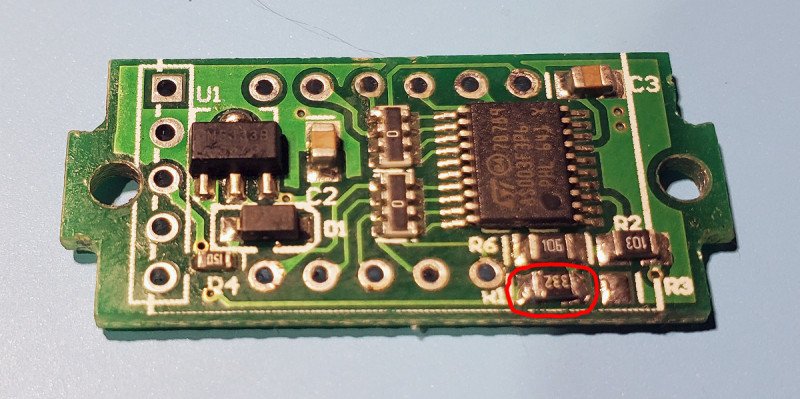

Верхний резистор входного делителя напряжения обведен красным. На фото ниже, он уже заменен на 3.3 кОм, что обеспечило чувствительность вольтметра примерно 2V.

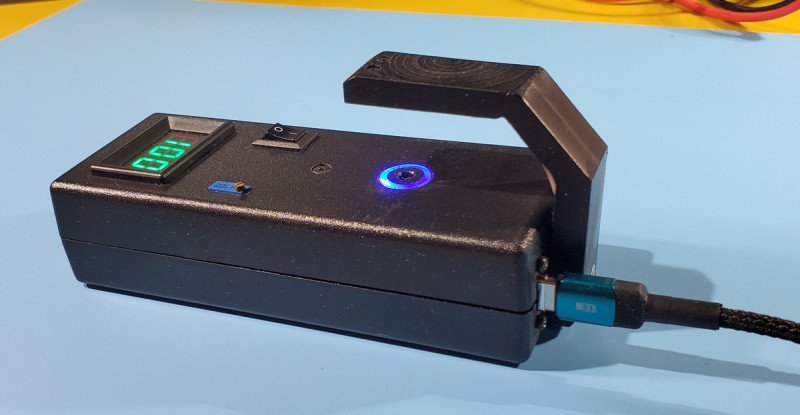

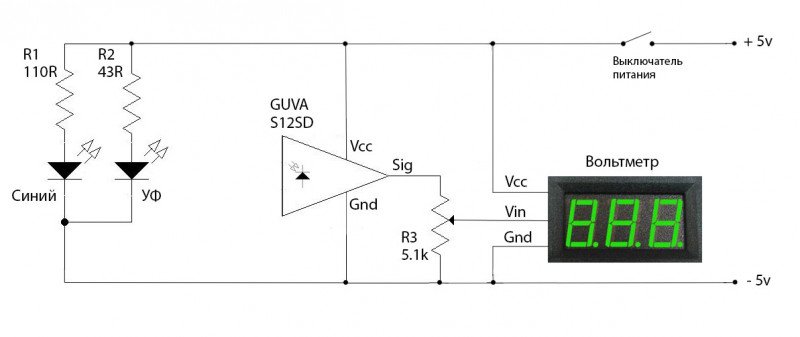

Вольтметр, осветитель, и прочая начинка размещены в корпусе от старого блока питания. Схема простейшая. Наружу выведен подстроечный резистор R3 для точной установки значения «100» на цифровом индикаторе.

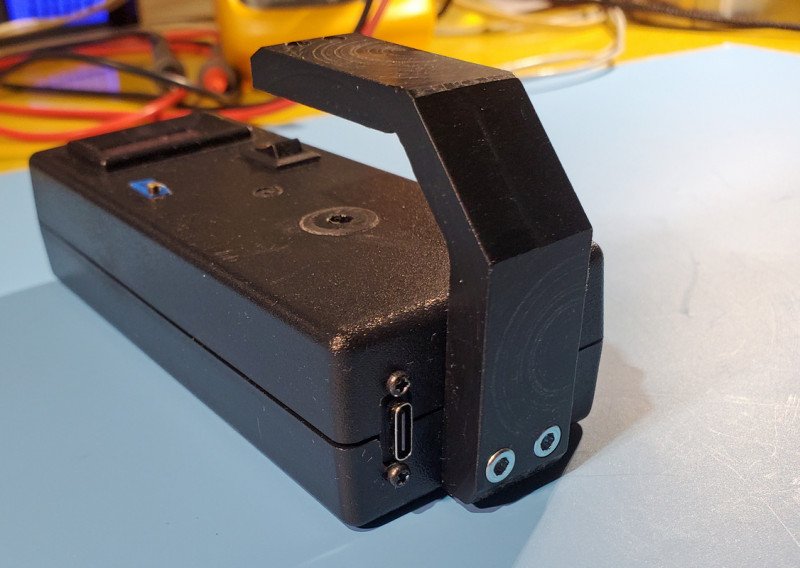

Этот прибор планируется использовать нечасто, поэтому он без аккумулятора. Питается от любого зарядного устройства 5V через разъем USB-C, установленный на задней стенке.

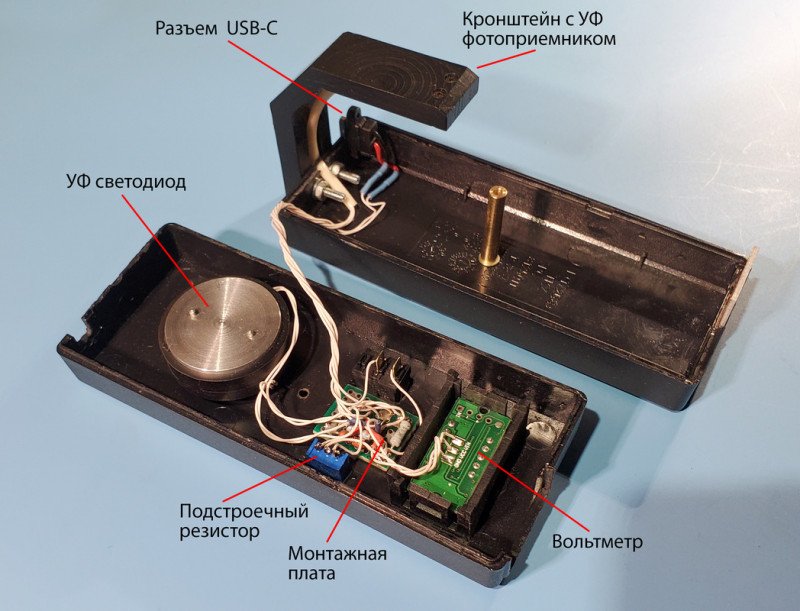

Внутри монтаж выполнен проводом МГТФ, и установлена маленькая печатная плата. Половинки корпуса скрепляются винтами в центральной стойке.

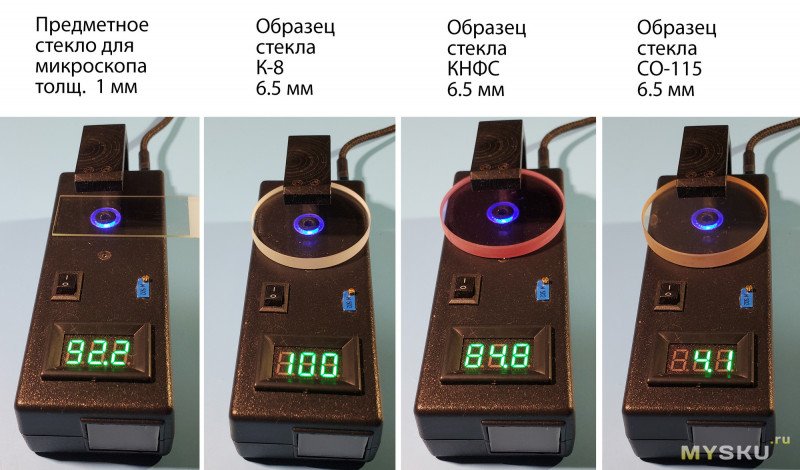

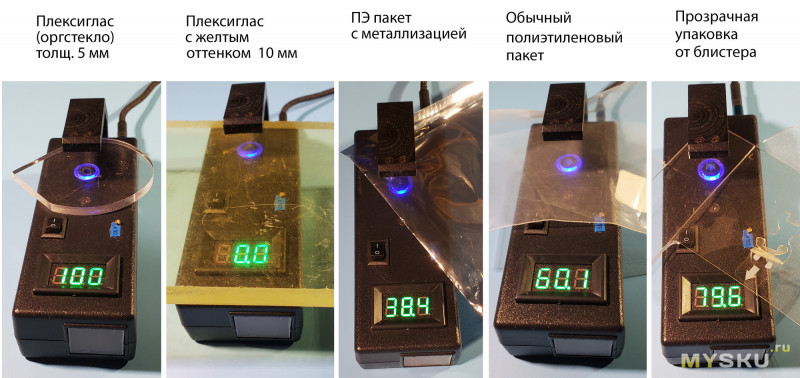

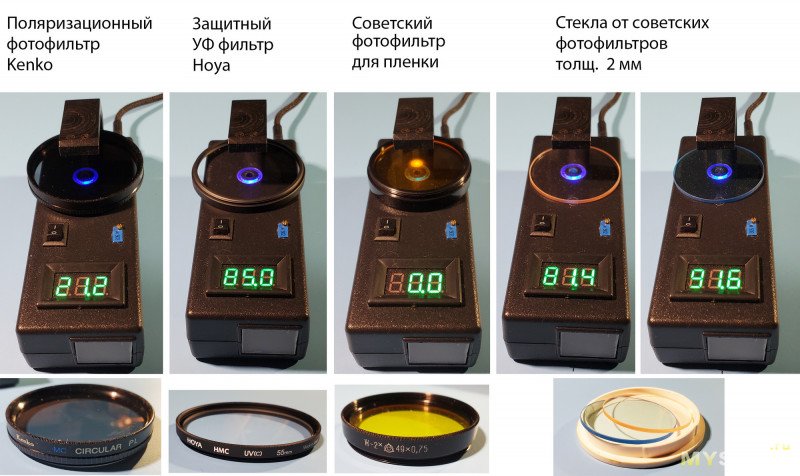

В работе прибор показал себя хорошо. Исследованы разные материалы на предмет поглощения УФ лучей. Например обычный полиэтиленовый пакет пропускает почти половину УФ лучей. А оконное стекло задерживает их намного лучше.
Прибор состоит из УФ излучателя, находящегося в корпусе, и фотодатчика который установлен на кронштейне. Между ними помещается исследуемое стекло.
На индикаторе, при отсуствии поглощающих предметов, отображается «100» — это означает 100% излучения попадает в фотоприемник. Если стекло, помещенное между УФ излучателем и датчиком, задерживает УФ лучи, показания будут меньше 100.
В работе выглядит вот так, после очков остается менее 2% УФ излучения:
Но здесь надо учитывать, что с линзами прибор может занижать показания, так как ход лучей искривляется. УФ лучи могут пройти сквозь линзу, но не попасть в фотоприемник, и прибор покажет хороший реультат, хотя на самом деле это не так. Только для защитных очков без диоптрий показания прибора соотвествуют действительности. Также он позволяет протестировать фотохромные очки, затемняющиеся под воздействием ультрафиолета.
В качестве датчика применен готовый модуль с УФ фотодиодом GUVA S12SD и операционным усилителем.
Он практически не реагирует на видимый свет, поэтому когда купил его, при первом включении подумал что модуль неисправен. Посветил мощным фонариком, а на выходе ноль. Пришлось задействовать УФ светодиод, и модуль ожил. Спектральная чувствительность на графике:
Для установки оптимальной чувствительности по УФ излучению, подобрал резистор, обведенный красным. Первоначально он был 10 МОм, заменил на 680 кОм. Ниже схема этого модуля:
В приборе модуль фотодатчика установлен на кронштейне, сделанном из полиацеталя.
Осветитель смонтирован в корпусе прибора, и состоит из из двух частей. Собственно ультрафиолетовый светодиод на 365 нм прикручен к алюминиевой пластине в качестве небольшого радиатора. Свет от него выходит через центральное отверстие диаметром 4 мм. И обычный синий светодиод с кольцевым световодом, его внедрил из эстетических соображений.
Малогабаритный цифровой вольтметр был давно куплен на Али, он расчитан на 100 вольт. Все детали расположены под индикатором, который пришлось выпаять с помощью демонтажной станции Proskit SS-331. Хорошая штуковина, не повреждает печатные проводники.
Верхний резистор входного делителя напряжения обведен красным. На фото ниже, он уже заменен на 3.3 кОм, что обеспечило чувствительность вольтметра примерно 2V.
Вольтметр, осветитель, и прочая начинка размещены в корпусе от старого блока питания. Схема простейшая. Наружу выведен подстроечный резистор R3 для точной установки значения «100» на цифровом индикаторе.
Этот прибор планируется использовать нечасто, поэтому он без аккумулятора. Питается от любого зарядного устройства 5V через разъем USB-C, установленный на задней стенке.
Внутри монтаж выполнен проводом МГТФ, и установлена маленькая печатная плата. Половинки корпуса скрепляются винтами в центральной стойке.
В работе прибор показал себя хорошо. Исследованы разные материалы на предмет поглощения УФ лучей. Например обычный полиэтиленовый пакет пропускает почти половину УФ лучей. А оконное стекло задерживает их намного лучше.
